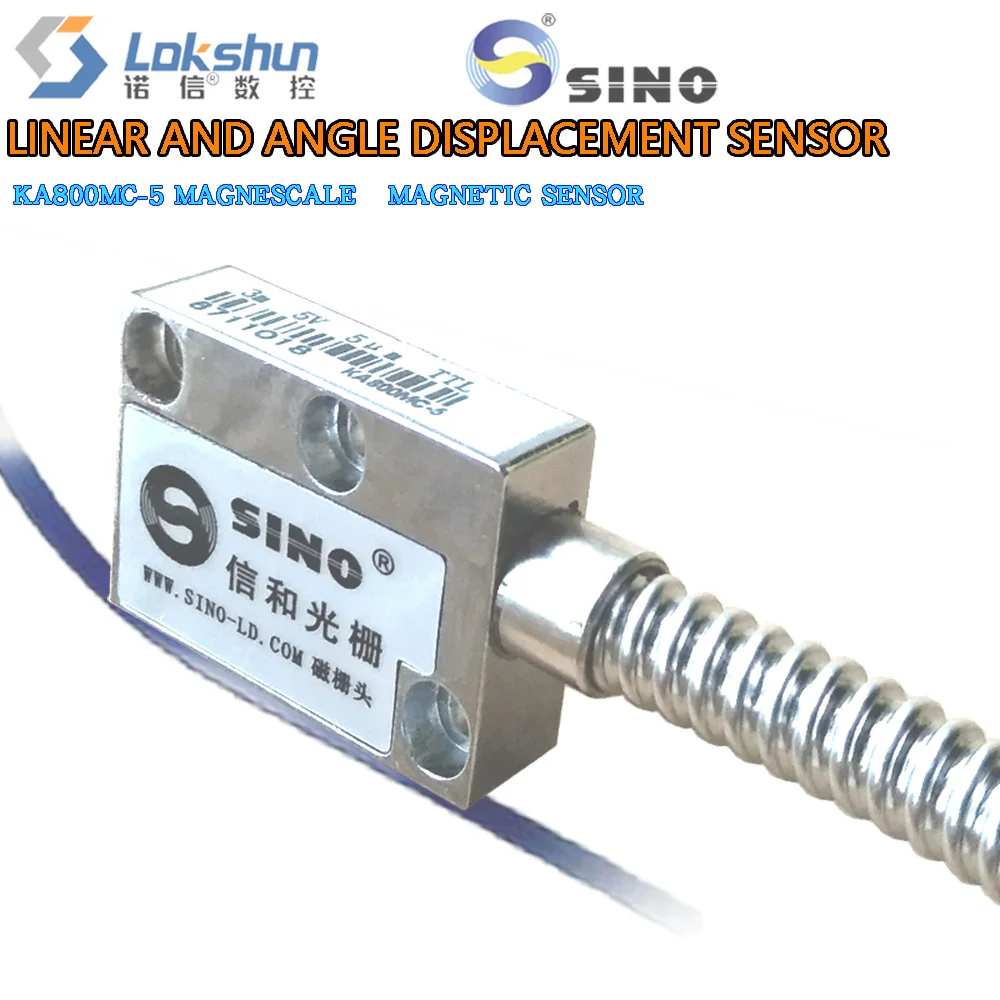

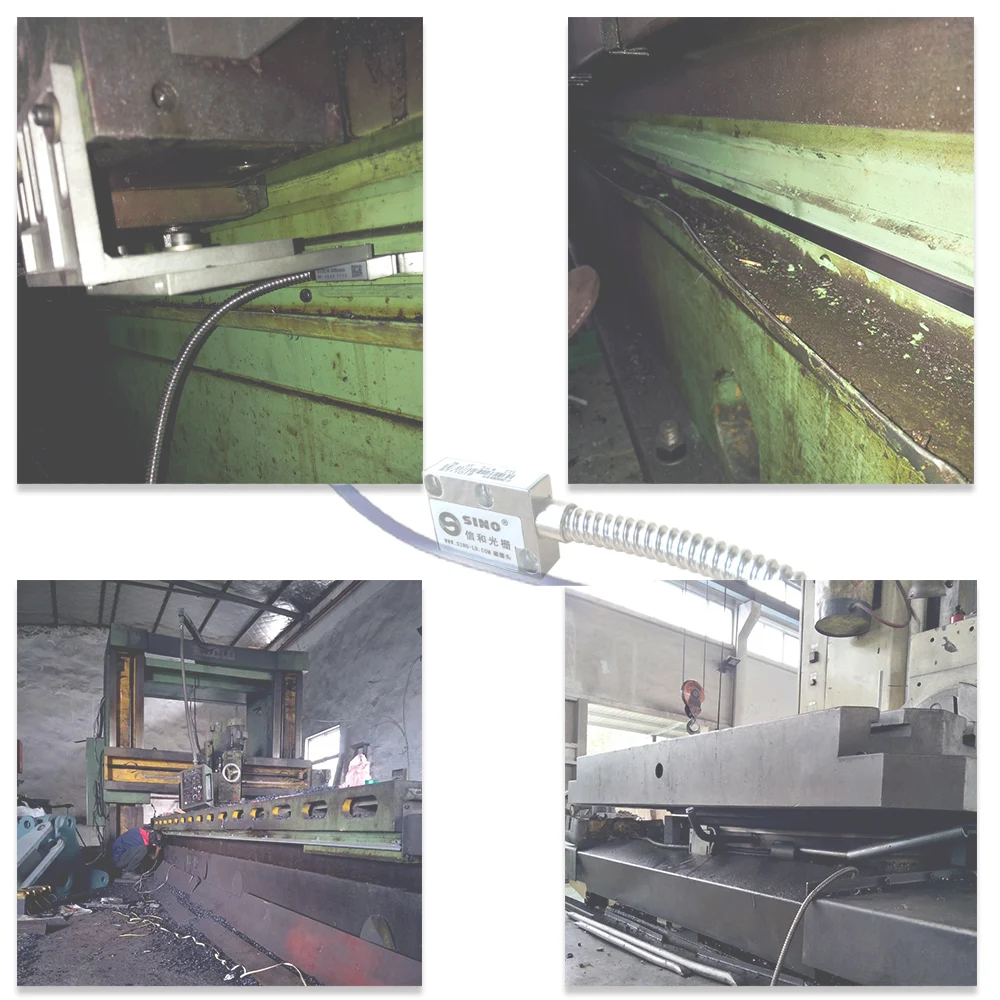

Открытый магнитный датчик линейного перемещения KA800MC может применяться для цифрового дисплея DRO и автоматизации промышленного управления различными станками. Просты в установке, произвольная длина резки, произвольная наклейка, не боится охлаждающей жидкости масла, длительный срок службы, воспроизводимость до 0,005 мм, Бесконтактный принцип относительного смещения, без износа! Не беспокойтесь, что он впитает железные булавки. Это не повлияет на его работу. Многие из наших клиентов доказали, что это используется для десять лет.Ka800mc линейного изготовления магнитных устройств, обладает чувствительностью к поверхности-дро и двойной чувствительности станков.легко новить, произвольные сокращения продолжитель, произвольных вставки, страха нет нефти, охлаждающей жидкостью, долгий срок службы, воизизводимость до 0,005 мм, бесконтактная смещения принцип, не износ!не волнуйтесь, Что он может поглотить железа булавки.это не скажется на картинке. Некоторые из полученных доказали, что они остались довольны на пять лет.
Особое Примечание:

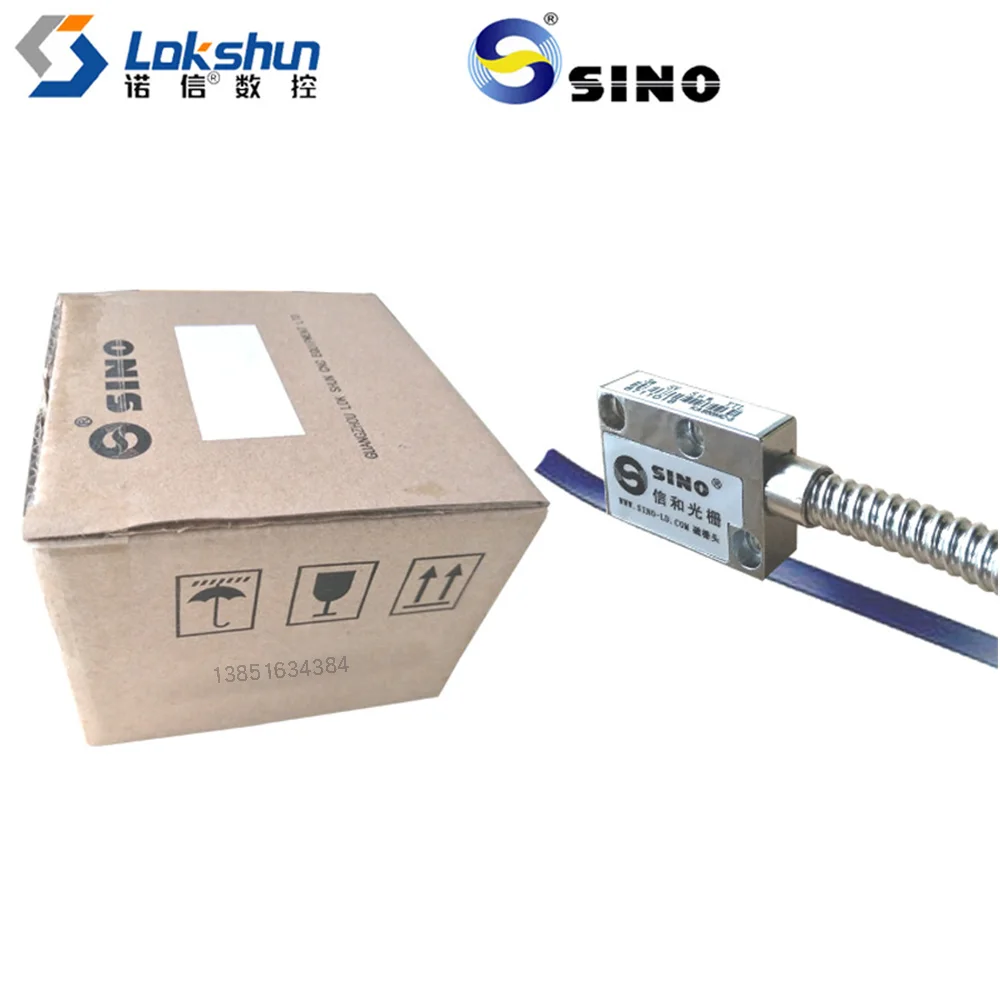

Магнитную головку KA800MC следует использовать совместно с магнитной решетчатой линейкой TR50. При заказе необходимо приобрести две штуки одновременно. TR50 Магнитный масштаб сетки один метр за единицу цена!
Описание продукта:
Ka800mc-5 Магнитная линейка затвора в основном подходит для средней и низкой точности
Необходимо обработать и измерить дерево, камень, станки, цифровой дисплей и т. д.
Расположение и измерение в обработке материалов.
Локтевая лента TR50 с интервалом 5 + 5 мм
Используйте ремень из нержавеющей стали, гладкую пасту
Специальный алюминиевый корпус и специальная защитная сталь
Клейкая лента делает ленту лучше защищающей от жира и влаги.
Защита от пыли, продление срока службы.

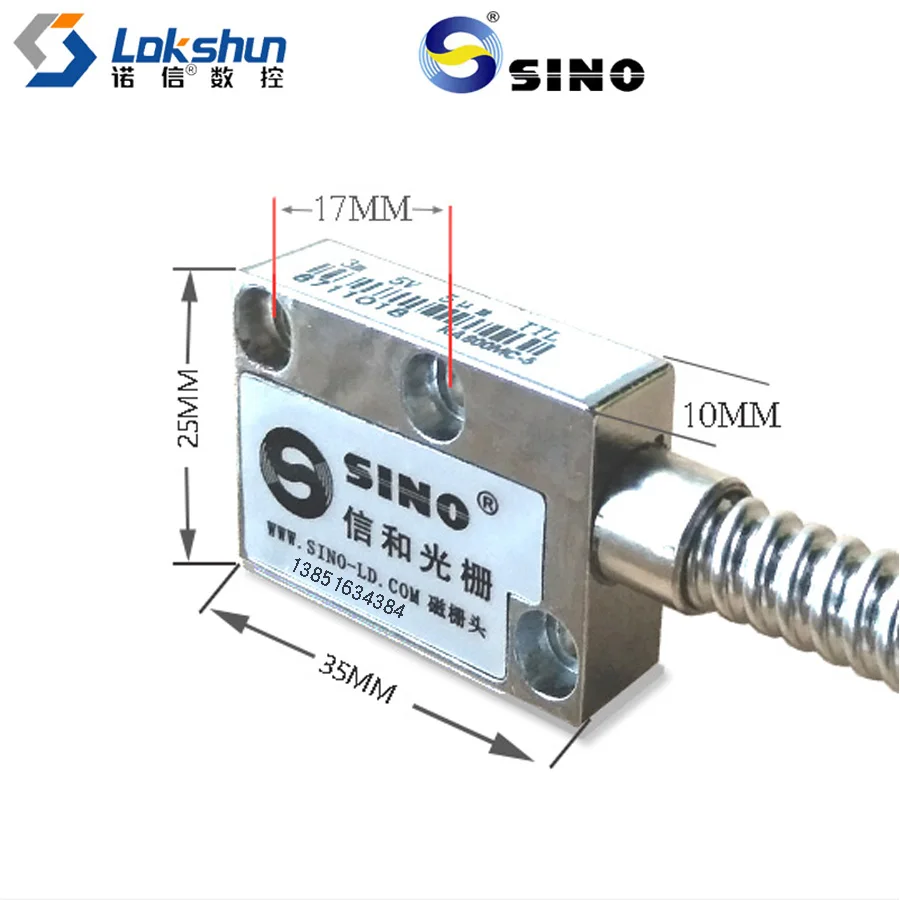

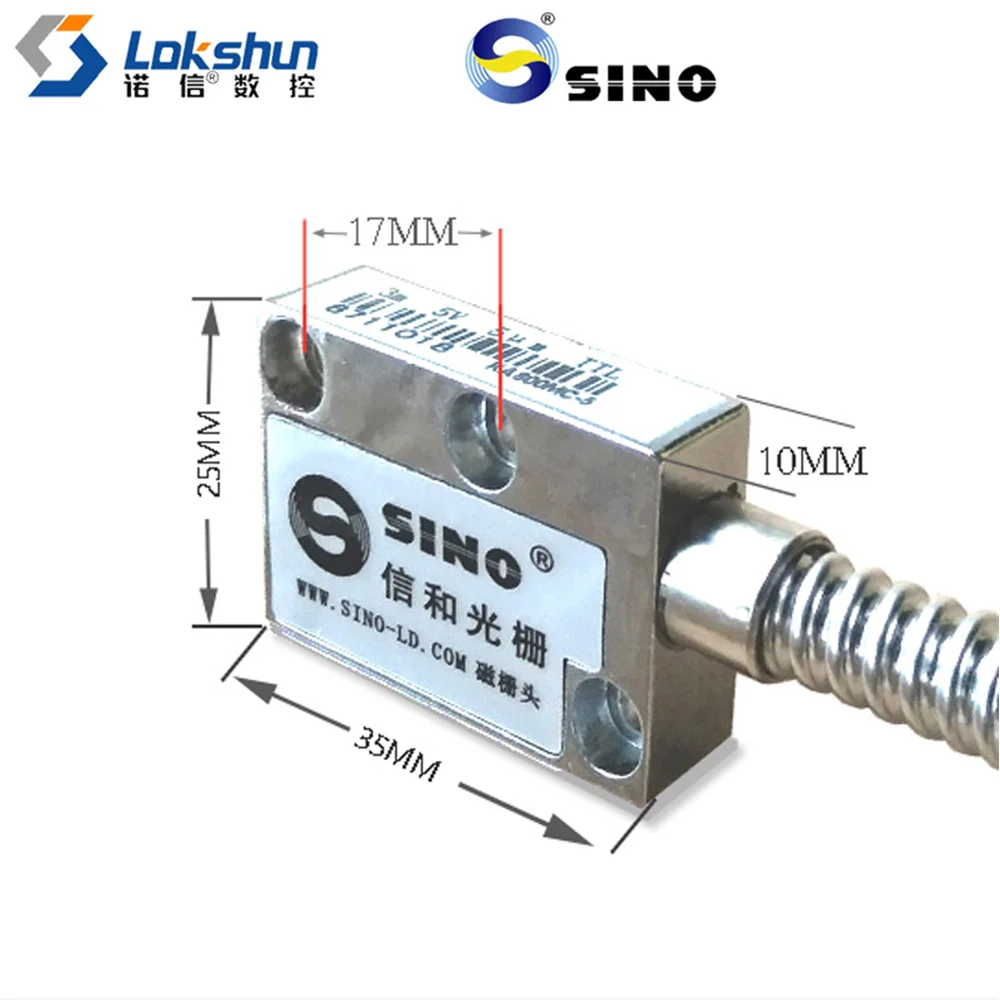

Небольшой объем, головка для чтения, небольшое пространство, простота установки.
1) Подходит для: 9-жильного разъема RS-422, выходного сигнала.
2) Подходит для: выходного сигнала TTL с 9-ядерным разъемом.
FG: экранированный металлический чехол
Механические свойства

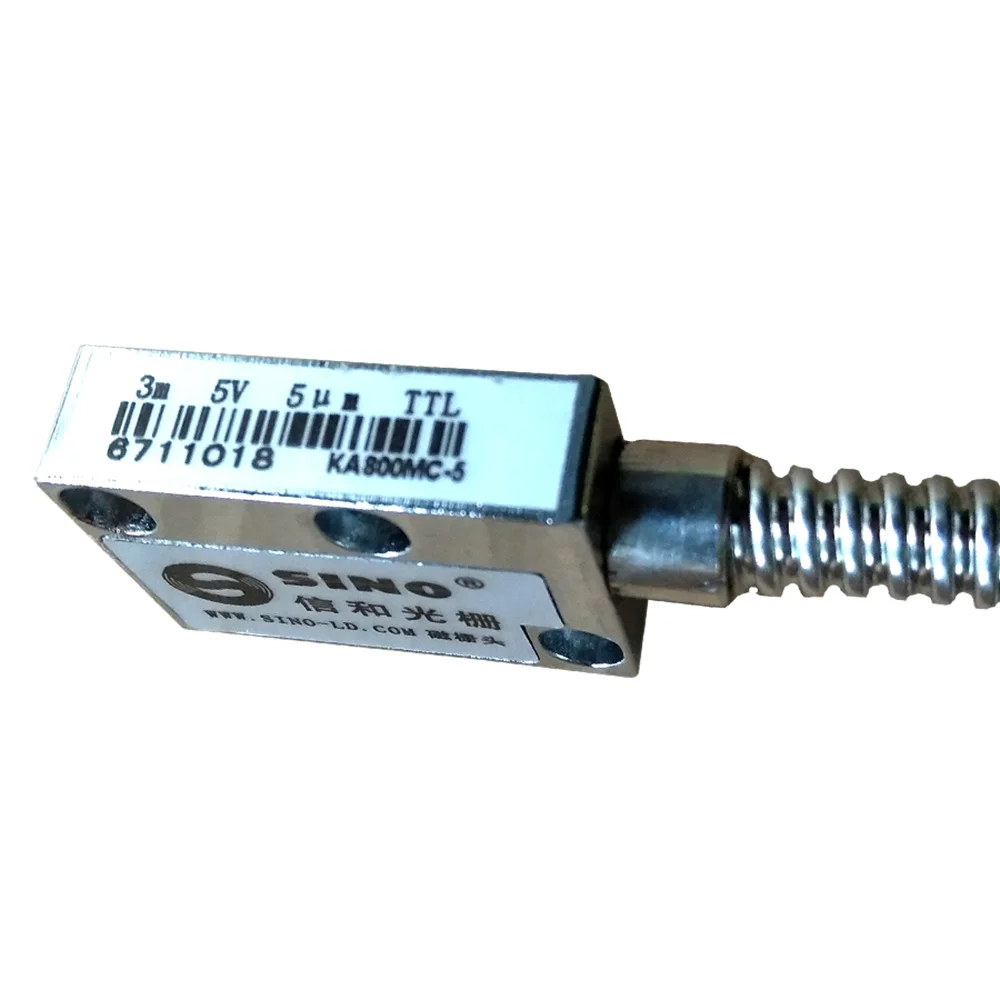

Головка для чтения корпуса из металлического цинкового сплава.

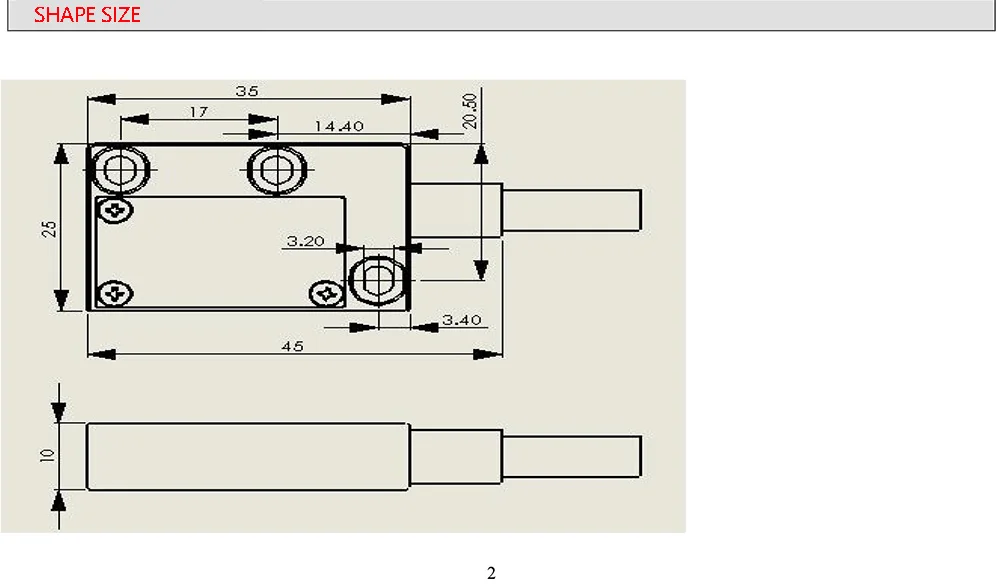

Фиксированная головка для чтения с тремя отверстиями для установки.
Допуски по установке велики.
Электрические характеристики
Сигналы TTL5V имеют линейный выход,
Проволока с использованием металлических щитов, более супер
Сильная защита от помех.
Сигнал имеет хорошую стабильность.
Максимальная скорость 5 м/с
Технические параметры
Опорный сигнал на 5 мм (C)
Спецификация линейки 5 + 5 мм
Разрешение 5 mu m
Точность (0,035 + 0,02 x L) мм, L в качестве эффективного измерителя
Длина устройства м
Воспроизводимый + 1 импульс
Кабель 5 ядер или 8 ядер
Выходная Форма TTL или RS-422
Кабель (стандартная длина 3 метра)
Между головкой для чтения и защитной стальной полосой
Зазор
0,8 ~ 1,8 мм
Минимальный радиус обмотки 60 мм напряжение источника питания 5 в постоянного тока + 5%
Ток потребления сигнала линии подключения (без нагрузки) 40mAMAX
Зеленый А
Потребление тока (с нагрузкой)
120mAMAX (5 В, RL = 120 omega)
60mAMAX (28 в, RL = 1,2 k omega)
Оранжевый B
Зеленый черный A
Оранжевый черный B

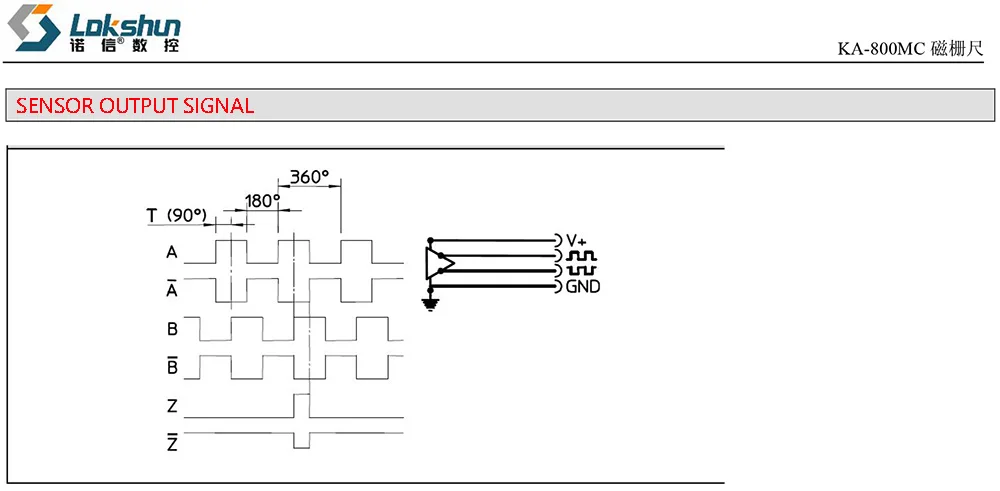

Красный + 5 В фазовый сдвиг 90 + 5 градусов
Черный 0 В
Максимальная скорость 5 м/с (MS T 5)
Экранированная линия P
Антивибрация 100m/s2[10 Гц ~ 2000 Гц]
Противоударный 1000 м/с2 (11 мс)
Стандартная головка для чтения обеспечивает кабель длиной 3 м.
При необходимости может быть предоставлен длинный кабель.

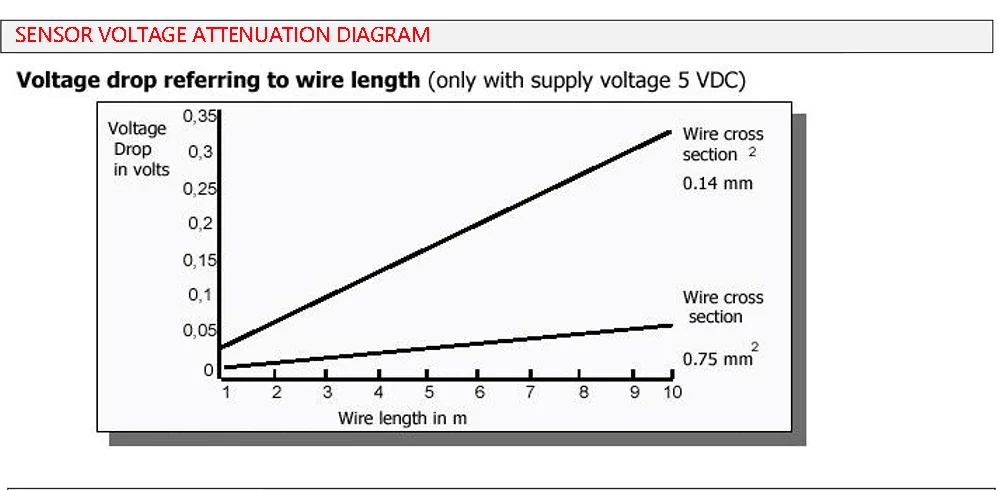

Большая длина лески следующая:
LMAX = 50 м (считывание головы и кабеля)
LMAX = 100 м (кабель для чтения головы 3 м + удлинитель
Длинный кабель)
Уровень защиты головы IP 67 DIN 40050/IEC 529
Рабочая температура от-20 градусов до 85 градусов C
Температура хранения от-20 до 85 градусов C
Влага 100% не конденсируется
Вес головки для чтения 150 г
Защита от разворота полярности и защита от короткого замыкания на выходе для электрозащиты источника питания
Технические параметры локтевого ремня
Спецификация линейки 5 + 5 мм
Точность 0,02 мм/м при 20 градусах
Ширина 10 мм
Толщина 1,45 мм
Максимальная длина измерения 100 м
Коэффициент расширения 10,5*10-6/k
Минимальный изгиб полуканала 130 мм
Рабочая температура-20 градусов ~ 70 градусов
Температура хранения-40 градусов ~ 90 градусов
Допуски установки датчиков и магнитных линеек
