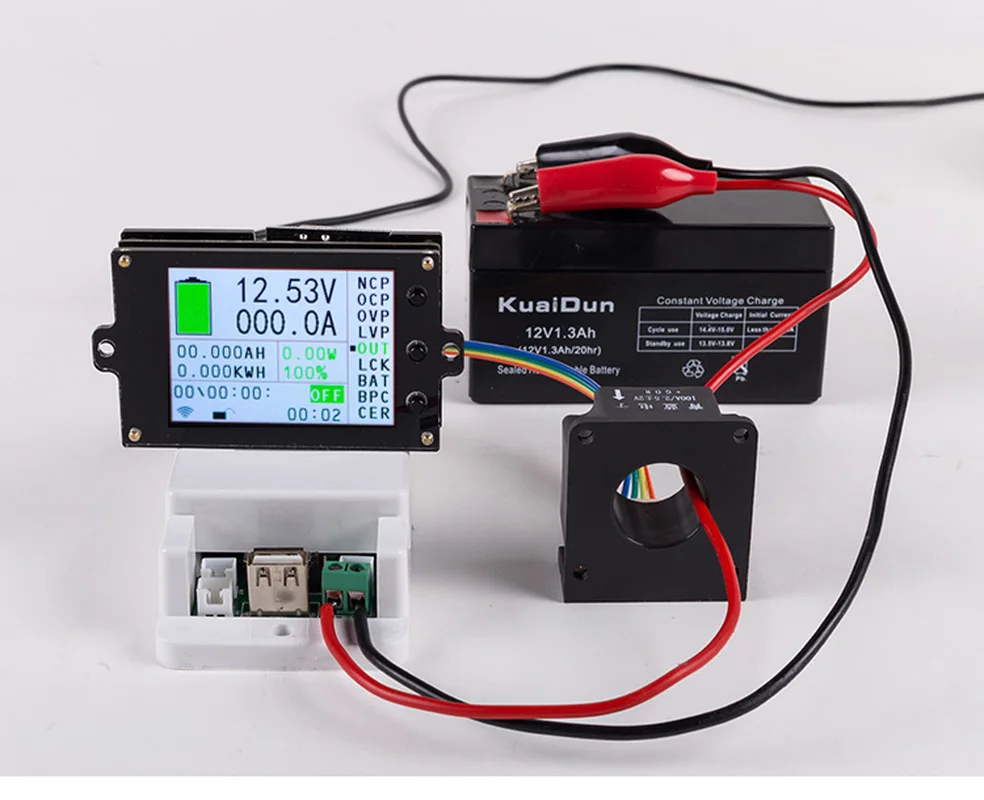

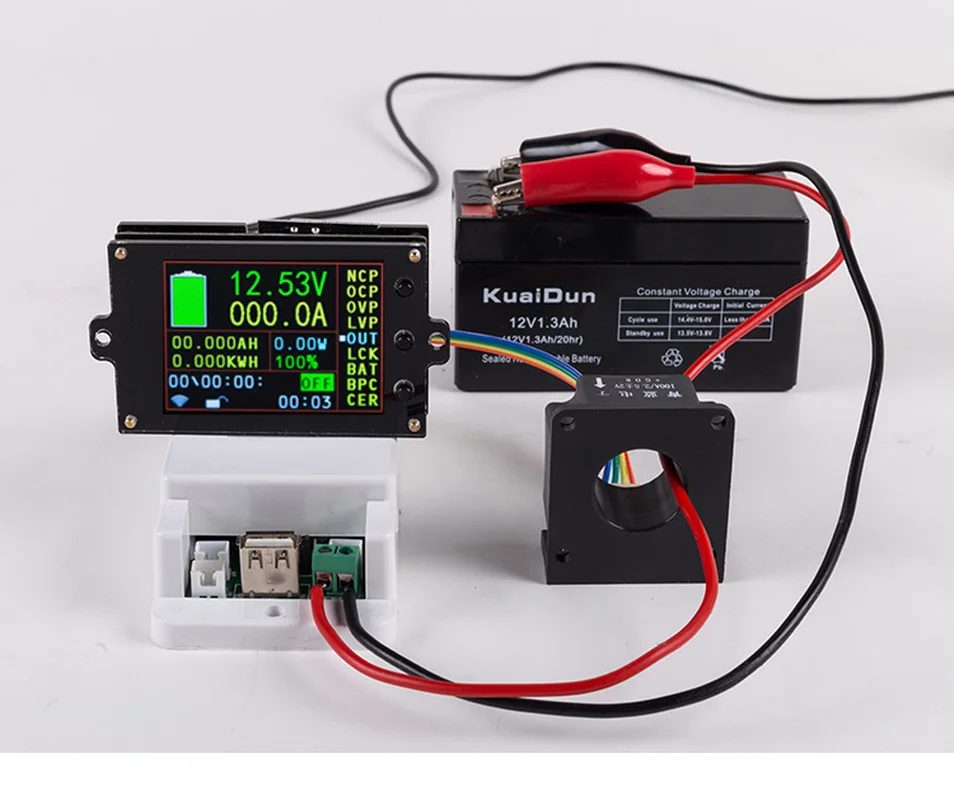

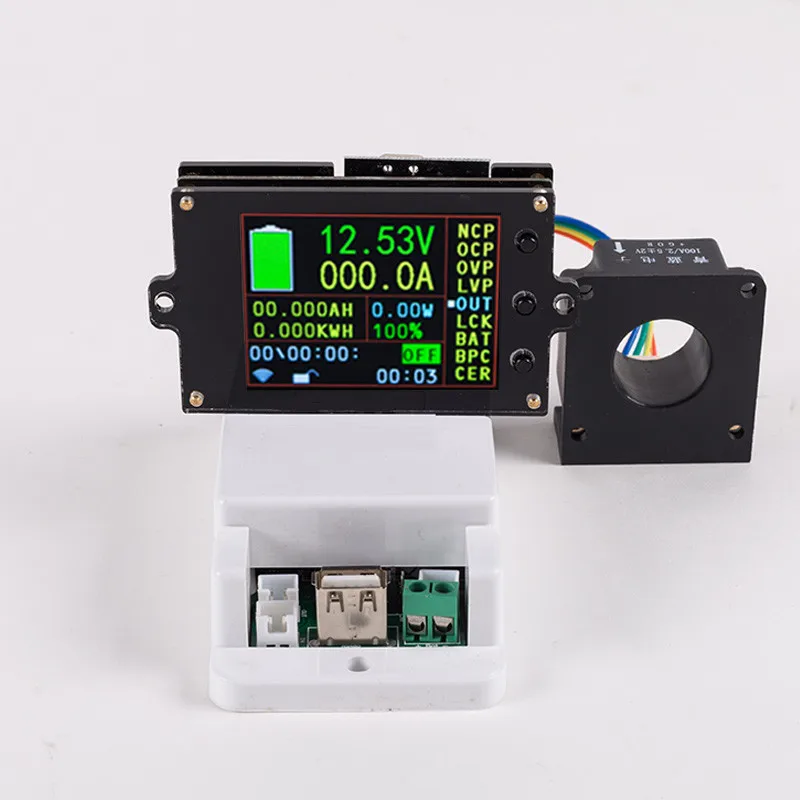

DC 120 в 18 в 1 беспроводной измеритель напряжения Амперметр солнечная батарея Зарядка кулонометр емкость детектор мощности тестер

RM1307731646899711

Приборная панель может питаться от обычного адаптера питания 5 В (например, от зарядной головки сотового телефона), вы также можете использовать USB-порт на измерительной плате для источника питания панели дисплея. Инструмент через интерфейс реле зарядки и разрядки с собственным реле может быть автоматически переключен заряд и разряд, вы также можете вручную переключаться, нажав кнопку зарядки и разрядки.

Инструмент имеет в общей сложности18 функцийКаждая функция помогает клиентам получить более удобный и быстрый доступ к более точным результатам измерений.

(1) NCP: Установите значение защиты от перегрузки по току, благодаря чему реле может быть достигнуто при зарядке защиты от перегрузки по току; (2) OCP: Установите значение защиты от перегрузки по току разряда, когда реле может быть достигнуто, когда защита от перегрузки по току разряда; (3) OVP: Установите значение защиты от перенапряжения заряда (напряжение, превышающее заданное напряжение, может автоматически заполнять емкость), реле может быть заполнено функцией автоматического отключения; (4) LVP: Установите значение защиты от перенапряжения разряда, с помощью реле можно автоматически отключить функцию разряда; (5) OUT: функция вывода переключателя реле беспроводного управления может быть реализована нажатием OUT. (6) LCK: функция блокировки ключа, при необходимости вы можете заблокировать ключи, чтобы предотвратить неправильную работу; (7) BAT: общая емкость аккумулятора по умолчанию; Справочное значение в процентах от емкости; (8) BPC: предустановленный процент оставшейся емкости батареи и оставшейся емкости батареи; (9) CER: функция возврата тока к 0, когда ток холостого хода не равен 0, вы можете нажать эту опцию, чтобы сбросить ток; (10) RET: функция сброса значения WH и времени выполнения для облегчения следующего измерения; (11) СПГ: функция переключения языка, инструмент имеет встроенный китайский и английский языки, вы можете переключать языки с помощью этой опции; (12) STI: Установите состояние включения реле по умолчанию: открытое или закрытое; (13) SFH: функция поиска устройства, с помощью этой функции можно общаться один к многим; (14) DEL: Установите время задержки реле; Для обеспечения защиты режима задержки реле (15) FCH: функция модификации адреса связи, если несколько групп модулей одновременно каждая группа модулей устанавливает другой адрес для предотвращения помех; (16) SNR: Установите ток экрана, когда SNR больше 0, и значение времени экрана не равно 0, вы можете достичь автоматической функции экрана, И когда зарядный ток меньше этого значения, Совокупная емкость зарядки не для того, чтобы избежать плавающего заряда влияние значения емкости, когда ток больше, чем это значение, ЖК-экран автоматически загорается. (17) SNT: Установите значение времени на экране. Если значение SNT равно 0, ЖК-панель никогда не выходит из строя. Когда значение SNT больше 0 и SNR также больше 0, можно реализовать функции автоматического экрана и яркого экрана. (18) RFS: функция переключения цвета дисплея, этот инструмент имеет два подходящих по цвету клиента, которые могут выбрать другой цвет в соответствии со своими предпочтениями.

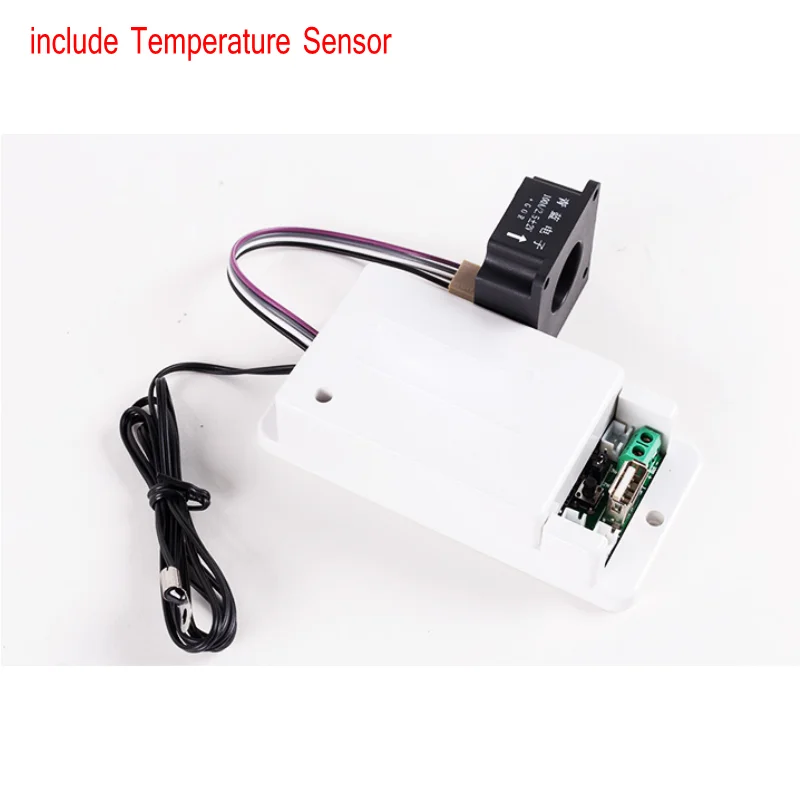

Имеет функцию измерения температуры

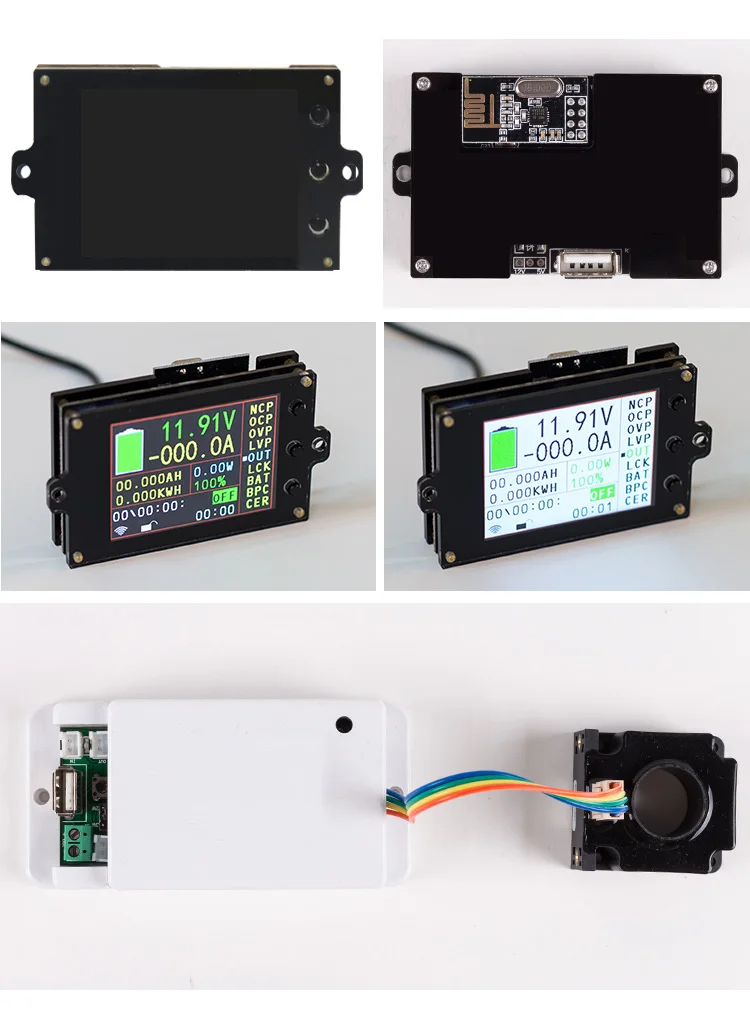

Основные характеристики 1. Беспроводная передача данных, чтобы избежать сложной проводки между дисплеем и модулями обнаружения, чтобы вызвать помехи, а проводка более простая. 2. Датчик Холла используется для реализации бесконтактного тока обнаружения без разъединения проводов, что безопасно, надежно и удобно. 3. Напряжение, ток, мощность, температура, емкость, процент оставшейся емкости, время работы отображается одновременно. 4. Двойной интерфейс реле, вы можете управлять зарядкой и разрядкой по отдельности. 5. С перенапряжением заряда, пониженным напряжением разряда, перегрузкой по току заряда, защитой от перегрузки по току разряда. 6. Можно запомнить функции памяти точки останова, включения и выключения питания, а также количество AH и WH перед отключением питания.

Параметры проекта

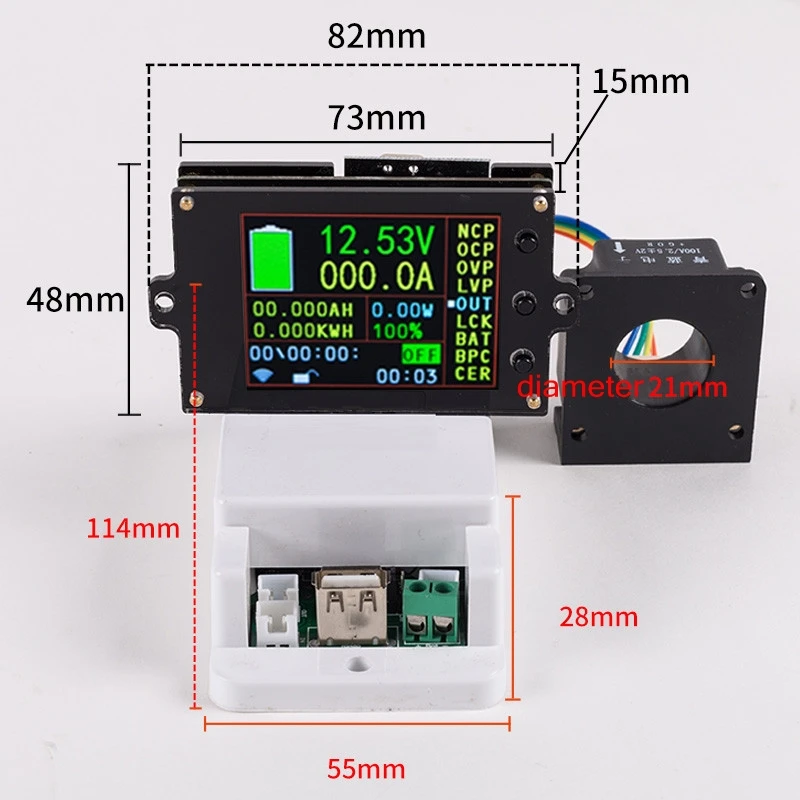

Дисплей: 2,4 дюймовый TFT ЖК-дисплей Диапазон измерения собственной мощности 6 В ~ 80 в Диапазон измерения 0 ~ 120 В при внешнем источнике питания Диапазон измерения входного тока 0 ~ 50 А, 100 А, 200 А, 300 А, 500 А на выбор Примечание: Если вы хотите измерить ток менее 1 А, пожалуйста, выберите метр 50 А Внешнее напряжение питания 6-60 в Режим отображения 2,4 дюймовый цветной ЖК-дисплей Напряжение 0,01 В ~ 120 в Ток 0,1 а ~50A 100A 200A 300A 500A на выбор Емкость 0.001AH ~ 65000.00AH Энергия 0,000квтч ~ 9999 кВтч Время 0 ~ 100 часов Мощность 999 кВт Температура 1 ~ 100 °C Напряжение ± 1% + 2 слова Ток ± 2% + 5 слов Температура ± 1,5 ℃ Скорость измерения 5 раз в секунду Время задержки реле (0-60) с Расстояние связи: открытие одной группы 10 метров OVP (защита от перенапряжения) 0,01 В ~ 120 в LVP (защита от пониженного напряжения) 0,01 ~ 120 в OCP (защита от перегрузки по току) 0-500A NCP (защита от перегрузки по току разряда) 0-500A Размер платы дисплея 87*49*14 (мм) Размер измерительной пластины 114*54*28 (мм) Обычная проблема 1. Проблема точности? Разрешение? Точность тока измерителя составляет ± 1% + 5 символов измеренного значения тока; Например, при измерении тока 10 А предельная погрешность составляет от ± 0 А до А, что в целом является очень точным на практике; Конечно, измеренное значение тока измерителя в основном близко к измеренному значению; Разрешение 50 А составляет 0,01 А; Разрешение 100 А составляет 0,1 А; Разрешение-это значение дисплея; 2; Настройки Если реле не установлено, обычно необходимо установить только биту аккумулятора; Процент оставшегося аккумулятора BPC; Напряжение зарядки достигает установленного значения и Автоматическое заполнение батареи OVP; Ток холостого хода очищает CER; Переключатель цвета экрана решает; Не используйте другие опции по желанию, пожалуйста, Знакомьтесь Документация 3; Обратите внимание на беспроводной модуль за экраном дисплея беспроводного счетчика, не допускайте короткого замыкания и не ослабляйте его; Не Управляйте каналами SFH, FCH по желанию; экран дисплея и измерительная коробка не могут быть слишком большими или слишком заблокированы, что повлияет на передачу сигнала; Это повлияет на передачу данных на месте, все параметры отображаются 00; 4; Значения SFH и FCH одинаковые; Если нет других проблем, смещение канала приводит к отображению данных 00; вам необходимо найти значение SFH и убедиться, что значение напряжения дисплея SFH установлено на FCH; Правильное значение SFH, Когда установлено значение FCH, независимо от того, какая Регулировка значения FCH XX, красный 000000 всегда будет отображать 0000XX;

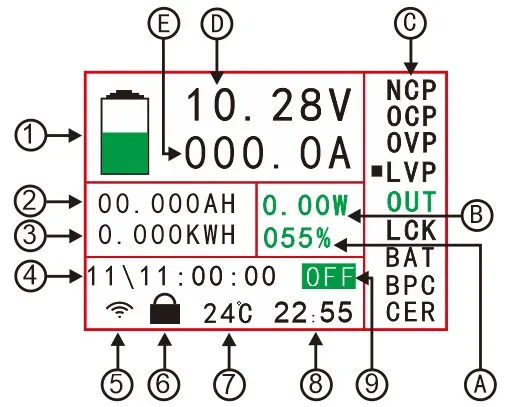

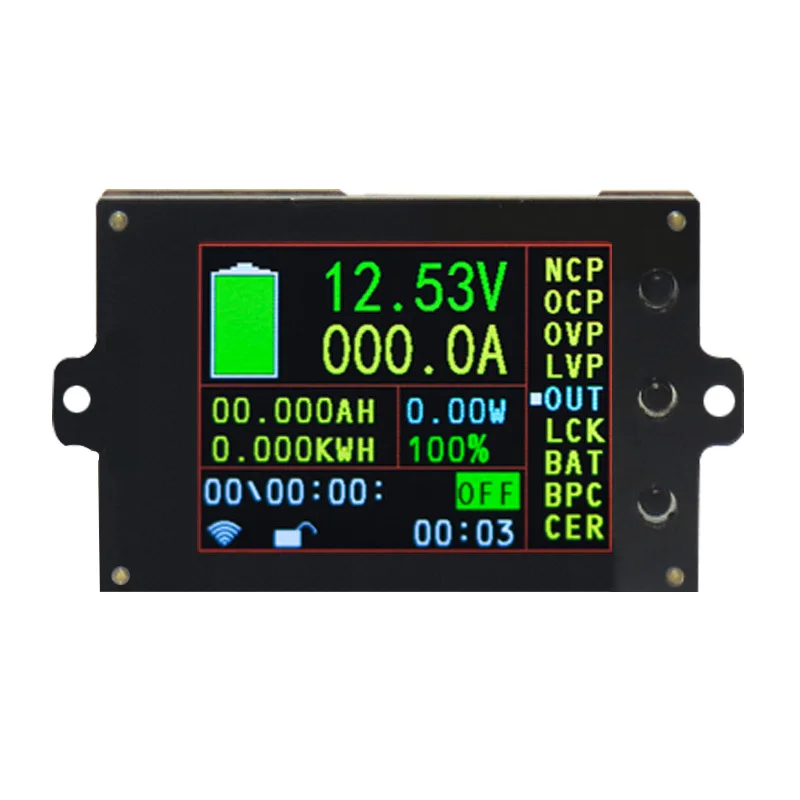

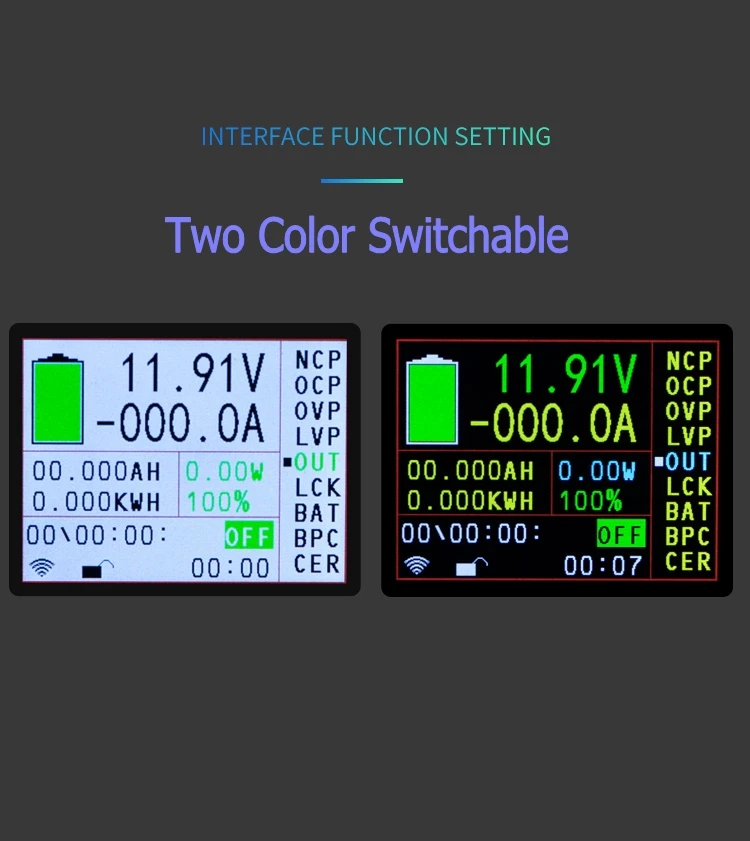

1 остаток емкости аккумулятора колонка 8 накопленное значение одного времени работы 2 накопленные остатки каталога отображения состояния выхода AH номер 9 3 накопленная энергия 4 Время, необходимое для полной зарядки или разрядки аккумулятора (рассчитывается на основе заряда и разряда тока и емкости) 5 индикаторов сигнала беспроводной связи 6 индикаторов замка 7 измерение температуры в реальном времени

Процент оставшейся емкости аккумулятора

B значение мощности

Каталог вариантов функций C

D фактическое значение напряжения

E фактический измеренный ток

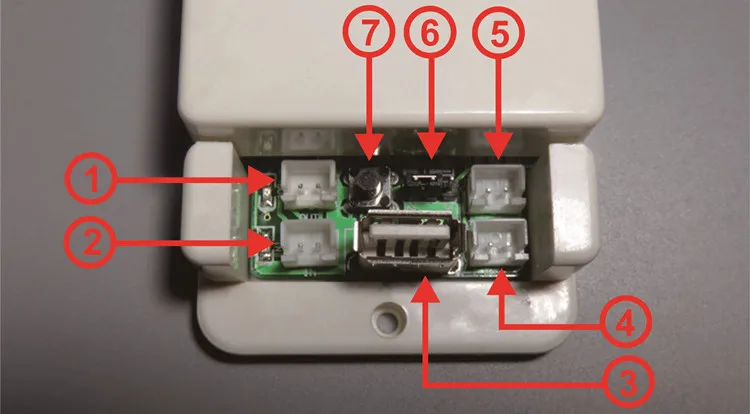

1 интерфейс управления реле разряда 2 интерфейс управления зарядным реле 3 Интерфейс USB2.0 (для источника питания панели дисплея) 4 интерфейса измерения напряжения 5. Интерфейс внешнего источника питания 6 внешний источник питания и собственный выбор интерфейса питания 7 Кнопка реле

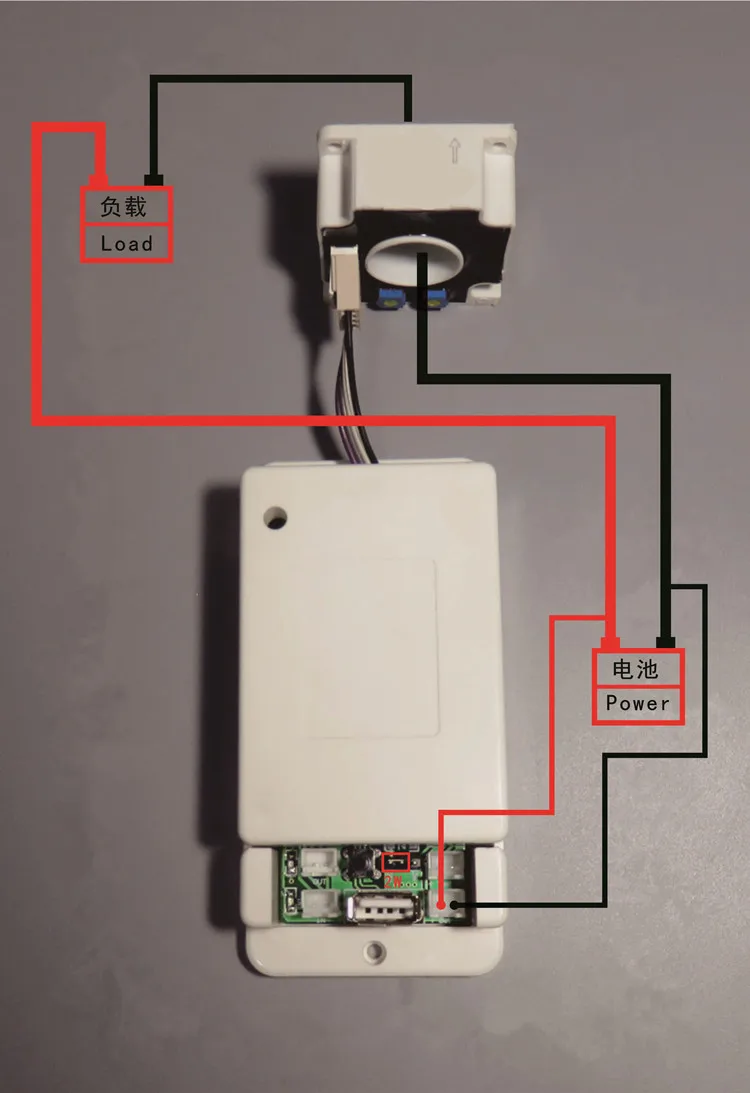

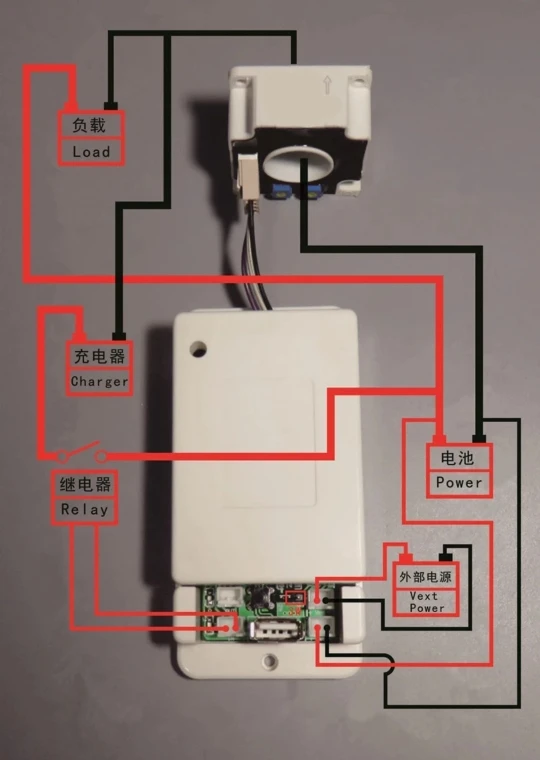

Проводка Примечание: Если измеренное напряжение батареи (питания) (6-80) в диапазоне может быть батареей (питанием), то ее проводка собственного источника питания, если измеренное напряжение батареи больше 80 в или менее 6 в, следует использовать для проводки внешнего источника питания; Если нет, то напряжение(6-80) в диапазоне, пожалуйста, не используйте собственную проводку источника питания, это может повредить измерительный прибор. (1) Собственная схема подключения источника питания Примечание: Если проверенный аккумулятор (источник питания) может работать с собственным напряжением источника питания (6-80 в) во время нормальной работы, сначала Отрегулируйте крышку перемычки интерфейса выбора источника питания на «2 Вт», а затем подключитеПоложительный и отрицательный полюса аккумулятора (источник питания) подключен к порту измерения напряжения «+ Bat-»; обратите внимание, что «+» подключается к положительной клемме аккумулятора (источник питания), а «-» подключается к отрицательной клемме аккумулятора (источник питания). Положительный и отрицательный полюса источника питания не должны быть подключены.Неправильный или обратный, аккумулятор (питание) подключен к положительному полюсу нагрузки, отрицательному полюсу батареи (питание) подключается к отрицательному полюсу нагрузки через датчик холла. Когда ток проходит через датчик холла и стрелку включения датчика ХоллаКогда направление совпадает, измеренный ток показывает положительное значение, в противном случае измеренный ток показывает отрицательное значение.

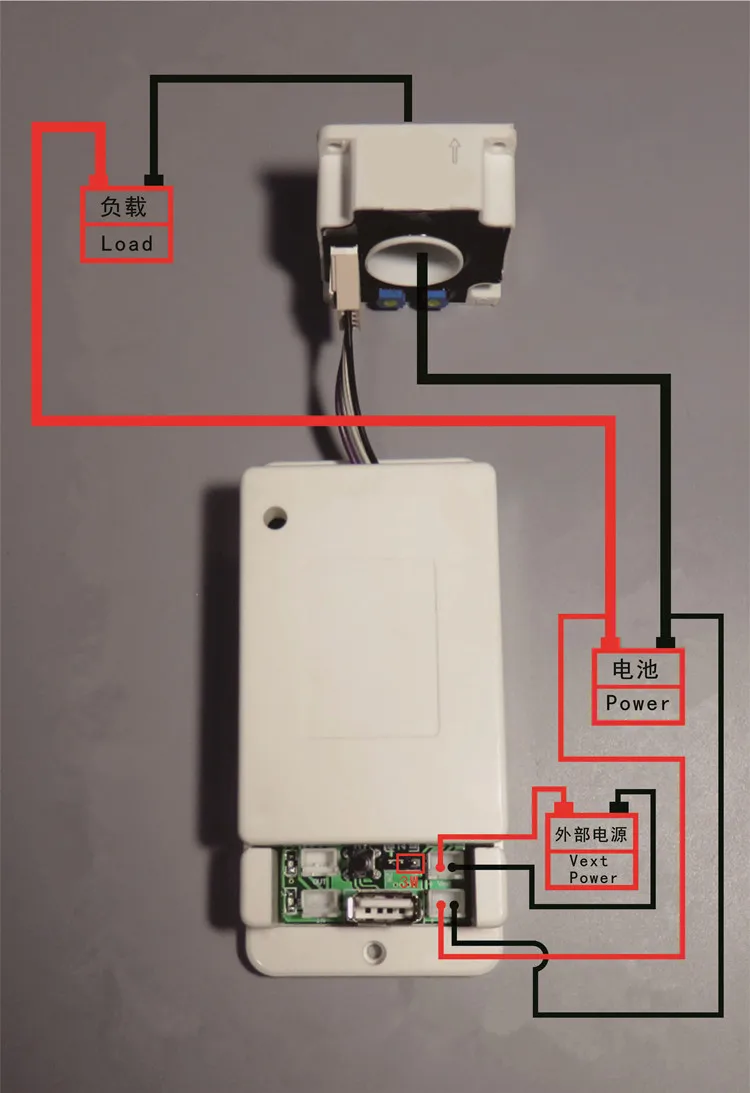

(2) схема подключения внешнего источника питания Примечание: Если диапазон напряжения тестируемой батареи (источник питания) не находится в диапазоне (6-80 в) во время нормальной работы, можно использовать режим подключения внешнего источника питания. Сначала Отрегулируйте крышку перемычки интерфейса выбора источника питания на «3 Вт», чтобы подключить внешний источник питания. Положительный и отрицательный полюса подключены к «+ Vext-». Обратите внимание, что «+» подключен к положительному полюсу внешнего источника питания, а «-»-к отрицательному полюсу внешнего источника питания; затем подключите положительный и отрицательный полюса аккумулятора (источник питания) к порту измерения напряжения отдел «+ Bat-», Обратите внимание на «+» подключенный к аккумулятору (питание) положительный, «-» аккумулятор (питание) отрицательный. Положительный и отрицательный полюса аккумулятора (источник питания) не следует подключать неправильно или обратно. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки. Отрицательный полюс аккумулятора (источник питания) Подключается к отрицательному полюсу нагрузки через датчик Холла при прохождении через датчик холла. Текущего направления и направления стрелки питания датчика Холла, когда измеренный ток будет отображаться как положительный, а измеренный ток отображается как отрицательное значение.

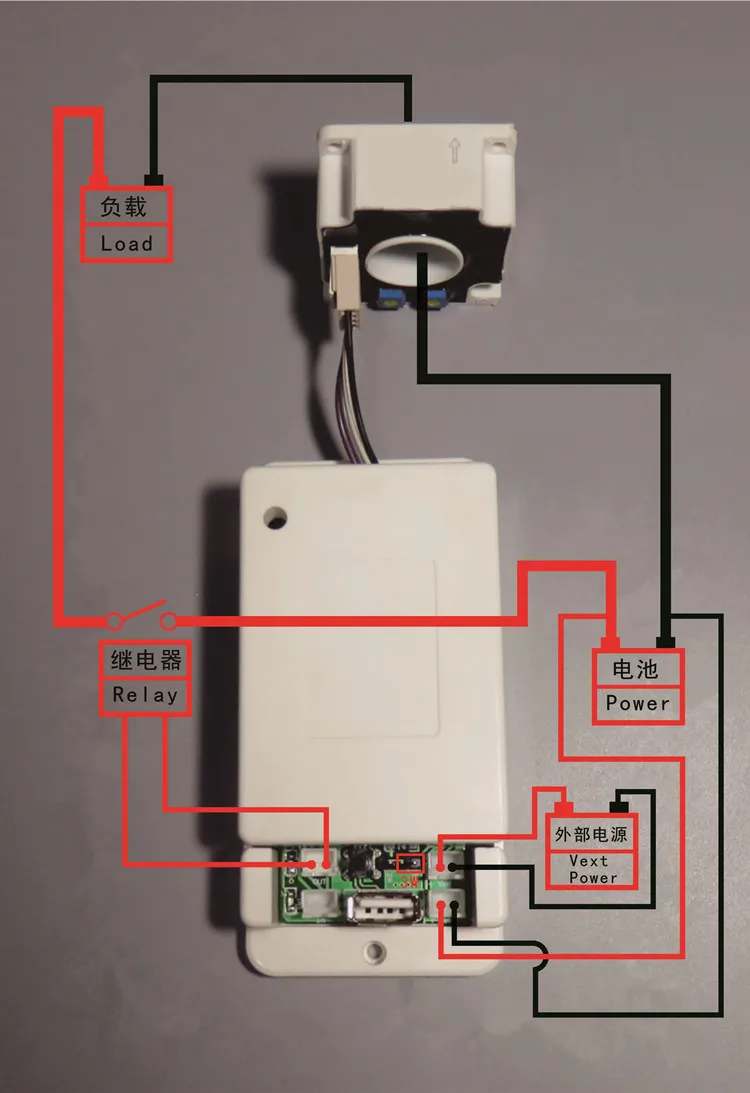

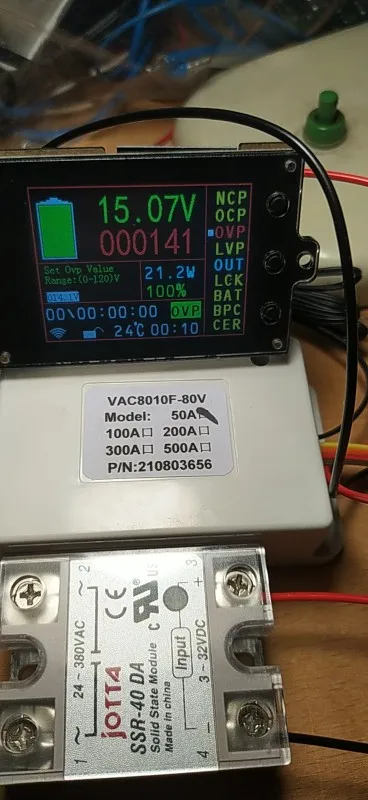

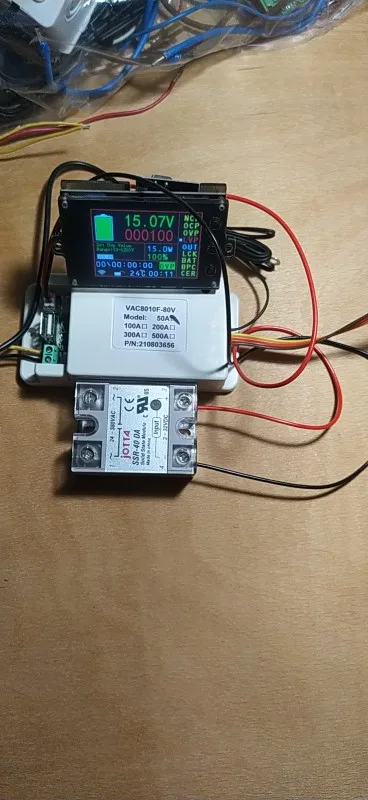

(3) схема подключения разрядного реле Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если оно подключено к реле, оно должно обеспечивать внешний источник питания с тем же рабочим напряжением, что и реле. Подключите порт управления реле к интерфейсу регулятора разряда. Если вы хотите контролировать положительную сторону разряда, пройдите положительную линию через реле. Если вы хотите контролировать отрицательную сторону разряда, подключите отрицательную линию к реле. Когда реле включено, наружная лампа Светильник ится, выключается, когда выключен в качестве напоминания.

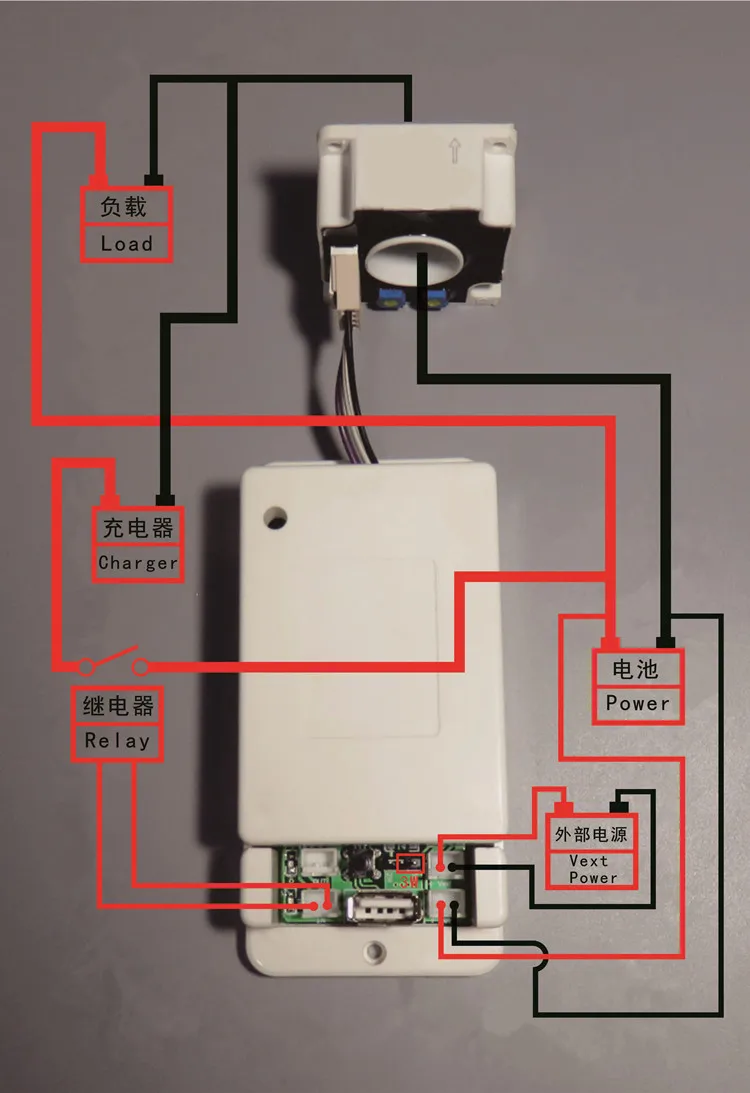

(4) схема подключения зарядного реле Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если оно подключено к реле, оно должно обеспечивать внешний источник питания с тем же рабочим напряжением, что и реле. Подключите порт управления реле к интерфейсу зарядного контроллера. Если вы хотите контролировать положительную сторону зарядки, пройдите положительную линию через реле. Если вы хотите контролировать отрицательную сторону зарядки, подключите отрицательную линию к реле. Когда реле включено, «В» свет Светильник, выключается, когда выключен, как напоминание

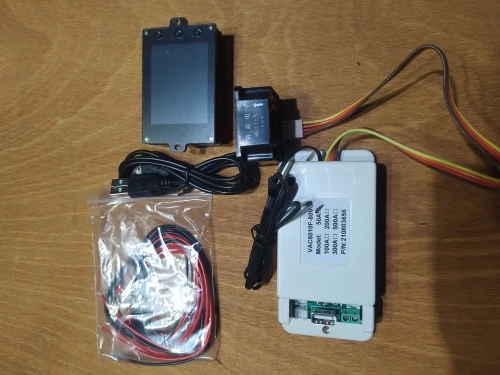

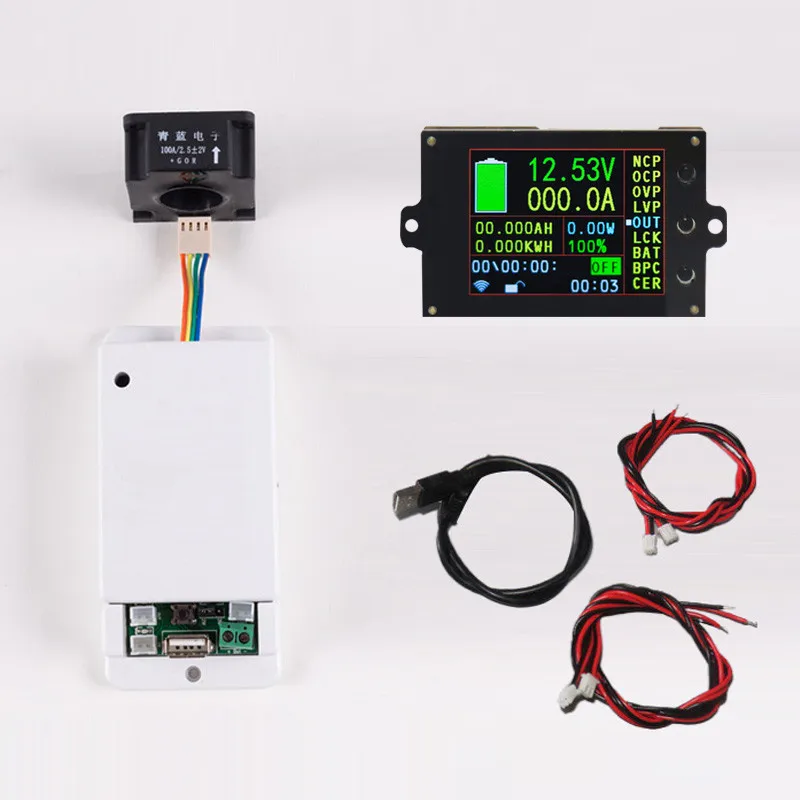

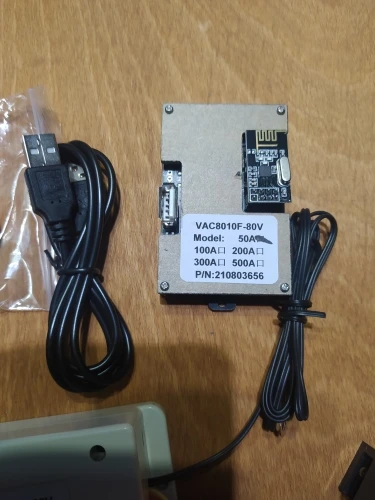

Посылка:

1 шт. модуль дисплея

3 шт. 2P кабеля

1 шт. кабель «Папа-папа» usb 2,0

1 модуль тестера (в том числе 1 тестовая плата 1 датчик Холла)
