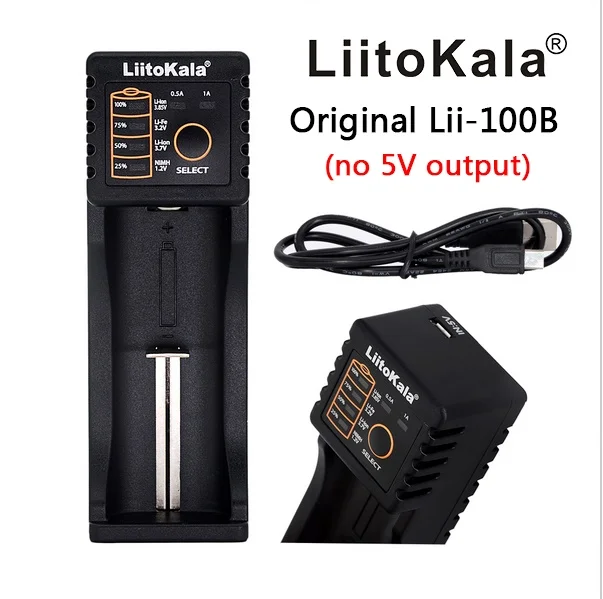

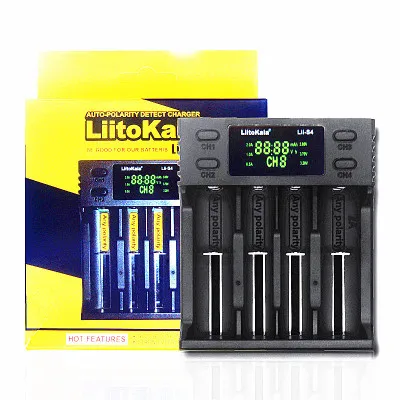

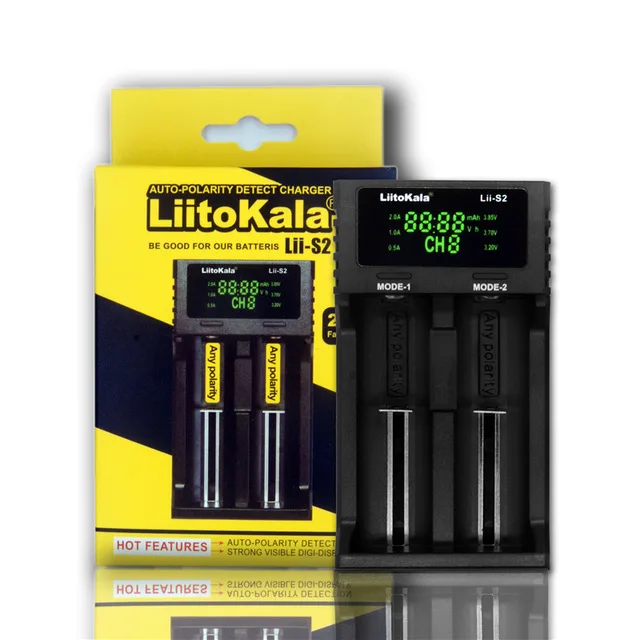

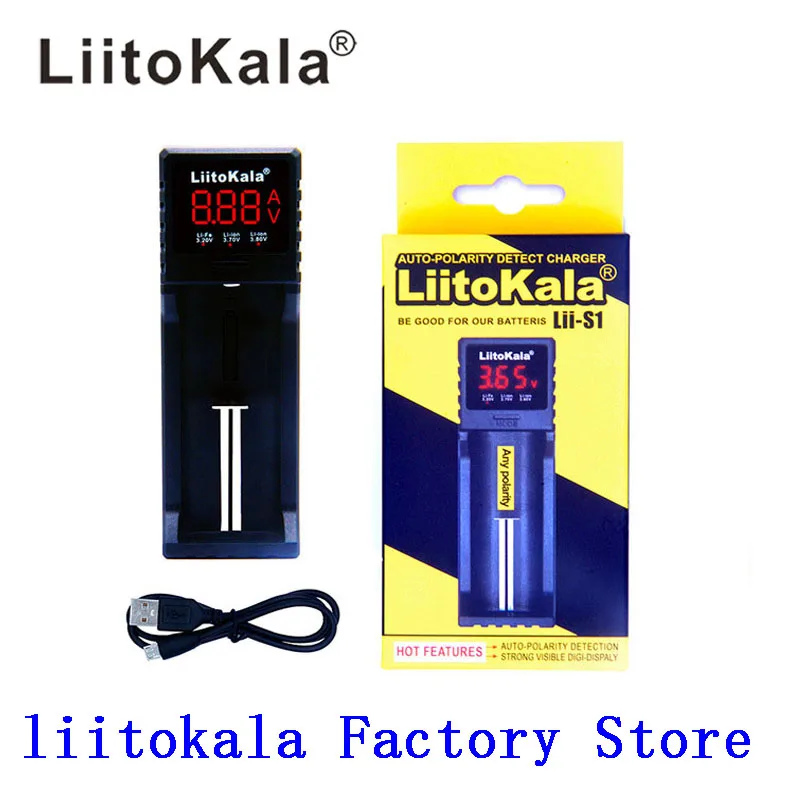

Зарядное устройство LiitoKala Lii-100B, S1, S2, S4, для аккумуляторов 18650, 26650 20700, 18350, AA, AAA

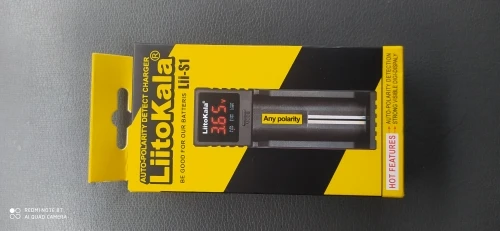

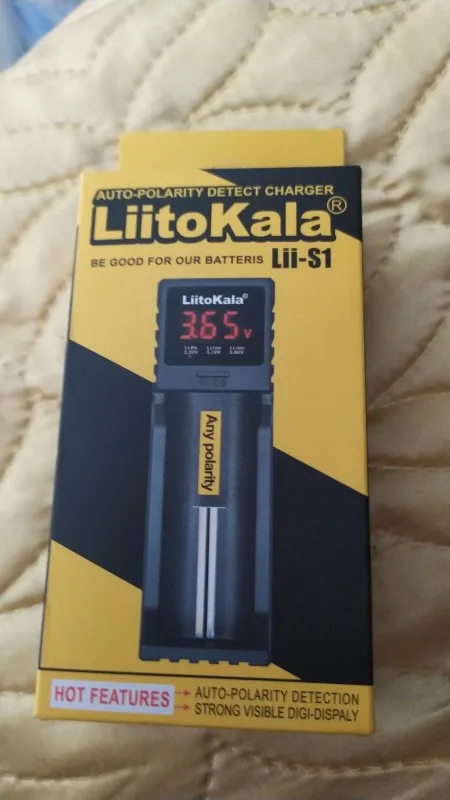

Lii-S1

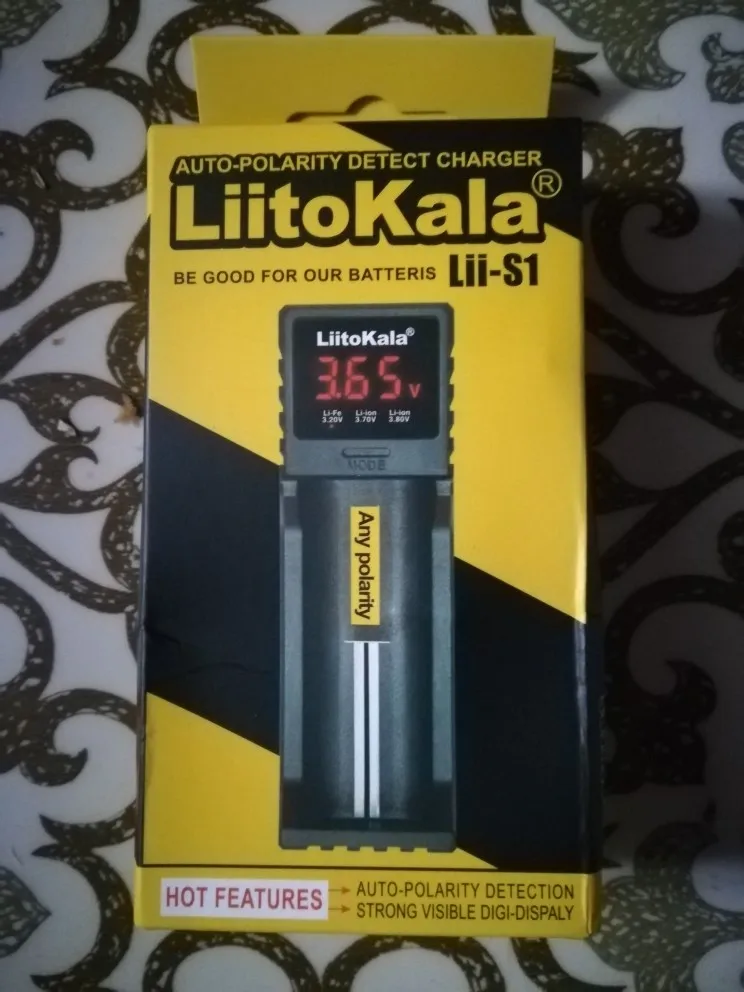

Автомобильное зарядное устройство для обнаружения полярности

Руководство пользователя

Это зарядное устройство предназначено для портативного, гибкого и нескольких типов батарей. Он может обнаруживать полярность батареи, тип батареи и заряжать аккумулятор автоматически под выбранным током зарядки. Встроенный цифровой трубный индикатор для отображения состояния зарядки в режиме реального времени

Особенности:

Ø система зарядки и управления одним слотом, входной порт Micro USB DC 5V

Ø Автоматическое определение полярности батареи (Любая полярность)

Ø 500 мАч/1000 мАч зарядный ток для выбора

Ø Встроенный цифровой трубный индикатор показывает состояние зарядки в реальном времени напряжения и тока

Ø автоматическое определение литий-ионного и ni-mh аккумулятора

Выберите вручную при коротком нажатии кнопки mode для батареи IMR (3,80 V Li-ion) и lifepo4battery (3,2 V)

Ø Функция активации для 0V батареи PCM защиты.

ØНе может заряжать аккумулятор с 0,0 ≤U <0,2 V для NiMH/Cd и 1,6 ≤U <2,2 V для li-ion

Ø Защита от перезарядки и переразряда

Ø определение сломанной/дефектной батареи

Ø зарядка при постоянном напряжении и токе

Инструкция по эксплуатации:

Ø есть кнопка «режим» для выбора типов батарей и зарядного тока

Нажмите кнопку «режим» в течение 3 секунд, чтобы изменить зарядный ток, вы можете изменить зарядный ток в любое время

Короткое нажатие кнопки «режим» для изменения типов зарядки литиевых батарей. Если нет настройки, он будет по умолчанию как 1,2 V Ni-MH или 3,7 V литий-ионный аккумулятор автоматически. Вам нужно, чтобы изменить режим для 3,80 V литий-ионных аккумуляторов и литий-железо-фосфатных 3,20 V LiFePO4 батарея

Он начинает заряжать аккумулятор через 5 секунд после настройки

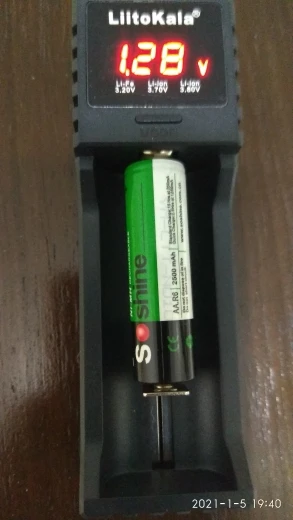

Ø Подключите входной порт 5 В с помощью usb-кабеля, вставив батарею, затем цифровой индикатор показывает напряжение с миганием «V» (зарядка начинается). Когда аккумулятор не вставлен или неисправный аккумулятор вставлен, зарядное устройство не будет иметь никакого ответа, показывающего «null»; Когда аккумулятор полностью заряжен, он показывает «полный»

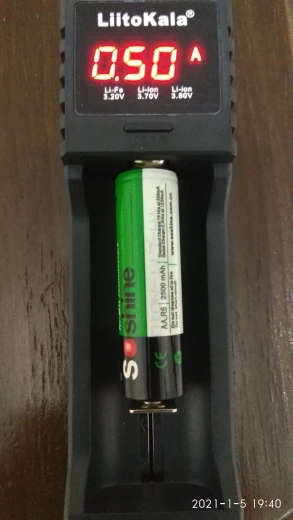

Ø Он может отображать напряжение батареи и ток заряда при коротком нажатии кнопки «режим» в любое время во время зарядки

Технические характеристики

U Вход: Micro-USB, постоянный ток, 5 В/1A (мин).

U Выходное напряжение: DC 4,2 V 500mA/ 1000mA для li-ion

DC 4,35 V 500mA/ 1000mA для IMR

DC 3,65 V 500mA/ 1000mA для LeFePO4

DC 1,48 V 500mA/ 1000mA для NiMH/NI-Cd

U постоянное напряжение зарядки с отключаемым током меньше 100 мА

U ток в режиме ожидания: не более 15 мА

Совместимость с батареями:

U li-ion / IMR/LiFePO4: 26650,20700,18650, 18490, 17700, 17500, 16340(RCR123), 14500, 10440

U Ni-MH/Cd: AA, AAA, A, SC, C Размер

Размер (мм)/Вес (г):

U длина 115 мм x ширина 38 мм x высота 29 мм

U 45 грамм (зарядное устройство) + 17 граммов (USB кабель) включены в поставку

Дизайн и сделано в Китае

Свяжитесь с дистрибьютором для получения дополнительной информации или поддержки

Параметры:

Постоянная зарядка с отключенным током менее 100 мА · чВыходное напряжение: 1000 мАч и выходное напряжение 4,75-5,25 вНапряжение отключенияНа выходе: 3,0 +/-0,1 VТок в режиме ожидания: Не более 15 мА · чВыходной ток:500 мАч/1000 мАчПредостережения:1. Не могу зарядить аккумулятор типа 1,6-2,2 V2. Батарейки в комплект не входят
