Последнее обновление: 15.09.2024
Особенности
Двойной светодиодный дисплей для напряжения и тока
Грубая и тонкая Регулировка напряжения и тока
Режим защиты: ограничение тока
Выходные разъемы: Изолированные предохранительные заглушки
Передняя панель из органического стекла/другие панели из стали
Память: 3 программируемых памяти
Подключение к компьютеру: пульт дистанционного управления с помощью USB
Программное обеспечение для Windows XP, Vista и W7, W8, W8.1 (32 бит + 64 бит)
Описание

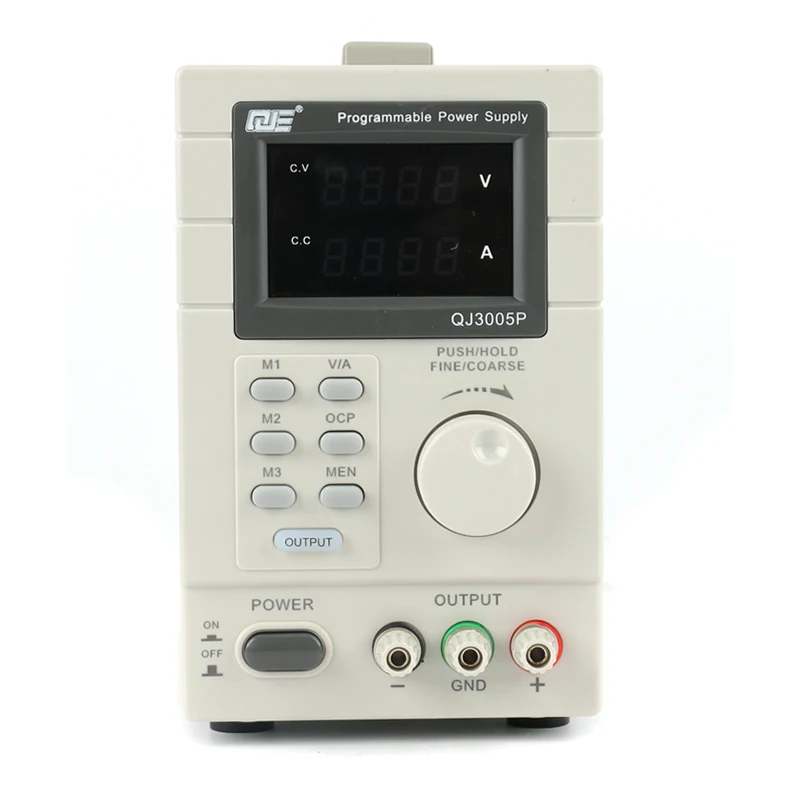

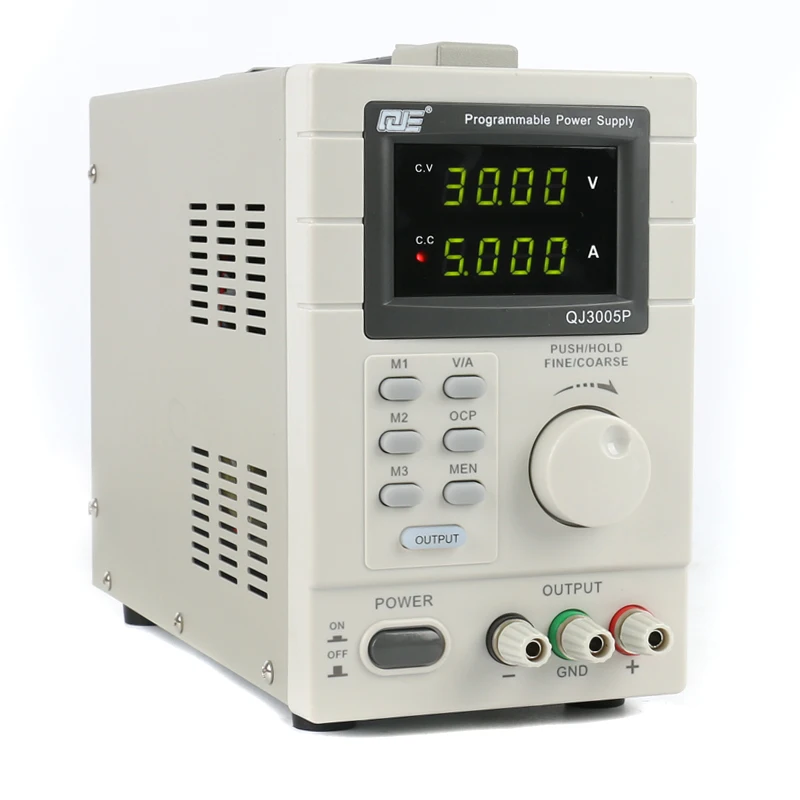

QJ3005P является высокоточным, регулируемым источником питания постоянного тока с регулируемым выходом. Это
Выход используется для постоянного напряжения (C.V.) и постоянного тока (C.C.).
Выходное напряжение может регулироваться между 0 В и 30 В, когда устройство находится в постоянном состоянии
Режим напряжения. Точка ограничения тока может быть установлена произвольно в этом режиме.
Выходной ток можно регулировать непрерывно между 0A и 5А в постоянном токе
Режим. Светодиодный индикатор отображает выходной ток и напряжение.
Технические характеристики

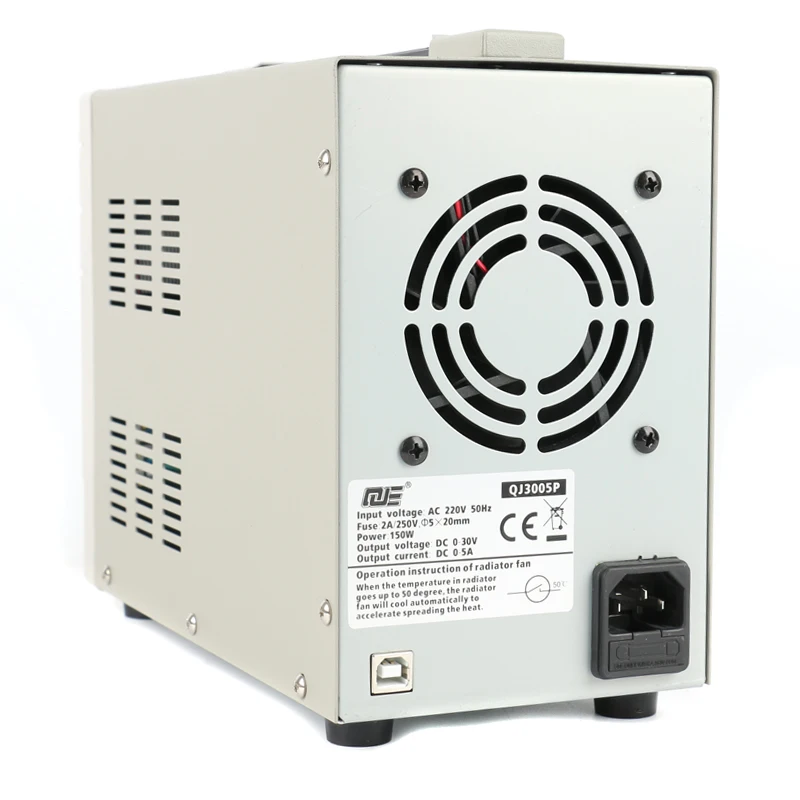

Входное напряжение: 220 В ~/ 50 Гц
Предохранитель: 2A /250 V
Выходное напряжение: 0-30 в
Выходной ток 0-5A
Исходный эффект: C.V. ≤ 0,01% + 3 м/с. С. ≤ 0,1% + 3 знака после мА
Эффект нагрузки: C.V. ≤ 0,01% + 2 мВ/с. С. ≤ 0,1% + 10 мА
Разрешение установки: 10 мВ/1 мА
Настройка точности (25 °C ± 5 °C):≤ 0,5% + 20 мВ/≤ 0,5% + 10 мА
Пульсация (20 Гц-20 МГц) ≤ 2 мВ rms / ≤ 3 мА rms
Температурный коэффициент ≤ 100 ppm + 10 мВ/≤ 100 ppm + 5 мА
Точность считывания 10 мВ/1 мА
Чтение температуры спины. Коэффициент ≤ 100 ppm + 10 мВ/≤ 100 ppm + 5 мА
Время реакции (номинальная нагрузка 10%): Повышение напряжения: ≤ 100 мс/падение напряжения: ≤ 100 мс
Размеры: 115 (Ш) x 190 (в) x 240 (Д) мм
Вес: 5,3 кг
Автономность: 8 часов непрерывного использования при максимальной нагрузке
Защита
Защита от перегрузки по току
Для защиты от перегрузки по току Установите максимальный ток, а затем нажмите кнопку OCP.
Нажмите Off/On, чтобы применить выход к нагрузке.
Если выходной ток становится выше установленного значения, источник питания отключает выход
И индикатор OCP мигает.
Отсоедините нагрузку. Для восстановления нажмите клавишу OCP.
Пульт дистанционного управления через ПК
Для управления источником питания с помощью прилагаемого программного обеспечения ПК, перейдите следующим образом:
1. Установите программное обеспечение на свой ПК и запустите программное обеспечение.

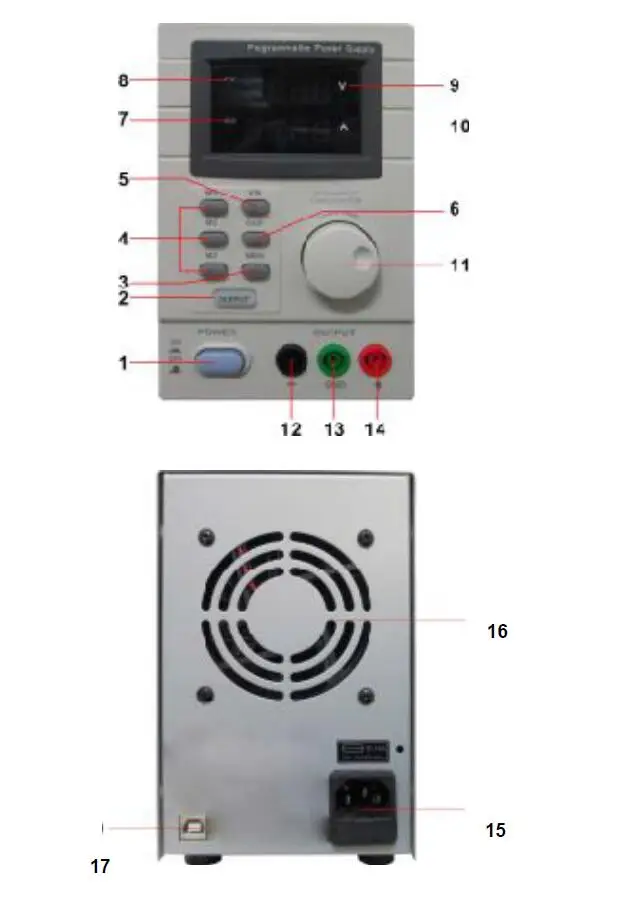

2. Подключите источник питания к ПК через порт USB [17] и включите его.
Примечание: кнопки на передней панели заблокированы, когда блок питания подключен к ПК. Вы можете
Работает только через ПК. Светодиодный дисплей и индикаторы работают нормально.
3. Нажмите значок ярлыка для запуска программного обеспечения. Открывается экран.
4. Выберите номер подключенного интерфейса из раскрывающегося списка и нажмите ENTER для подтверждения

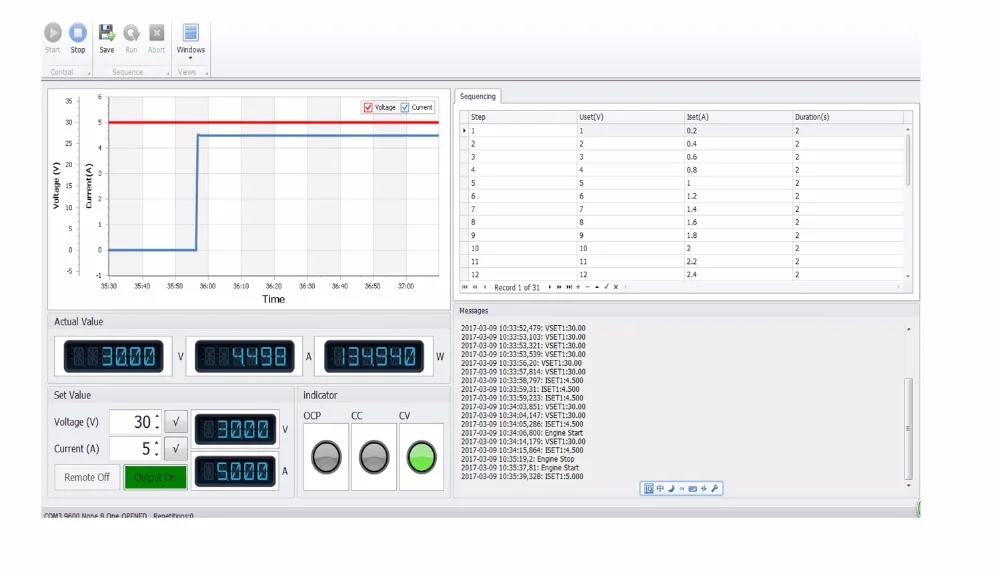

Вкладка MainForm
1. Отображение выходного напряжения/тока
Отображение выходного напряжения и тока.
2. Набор напряжения/набор тока
Установка окон для значений напряжения и тока. Измените значение стрелками.
3. Схема формы напряжения
Отображает кривую волн напряжения.
4. Схема формы волны тока
Отображает кривую текущей волны.
Вкладка программной формы
1. Старт
Запуск программного обеспечения.
2.Uset (V)
Параметры напряжения.
3.Iset (A)
Текущие параметры.
4. Продолжительность (ы)
Таймаут для каждого параметра.
5. Повторение
Количество циклов выхода программирования.
6. Выход
Кнопка ВКЛ-ВЫКЛ для вывода программного обеспечения.
Индикатор
Выходное состояние устройства
7. Отклонение
Приостановить до выхода программирования

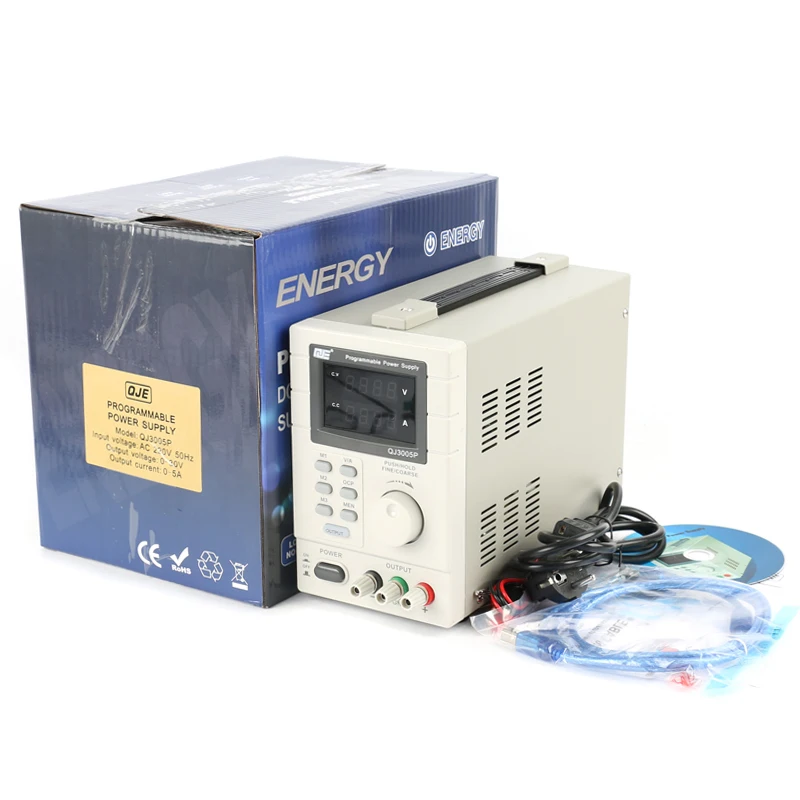

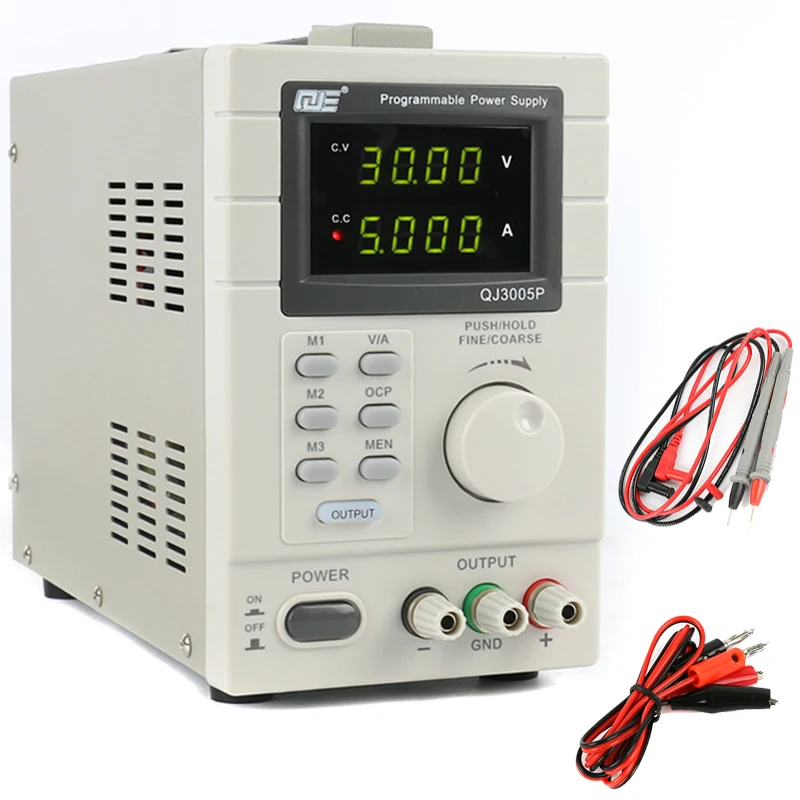

Посылка включает в себя:
1 x источник питания постоянного тока
1 x Руководство пользователя
2 x тестовая линия
2 x зонда
1 x линия электропередачи (ЕС/Австралия/США)
1 x USB линия
1 x CD
