Данный комплект поддерживает Raspberry Pi 4 Модель B?
[Примечание]

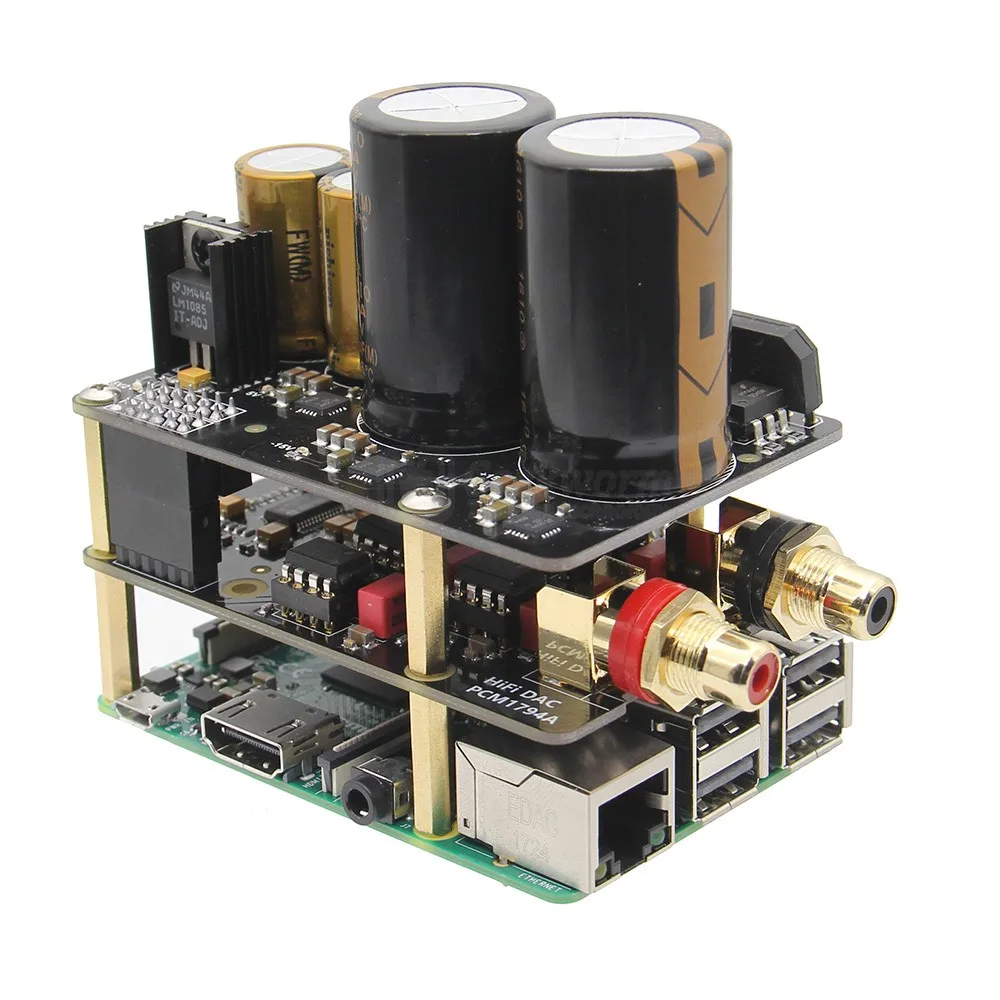

1. Этот аудиокомплект предназначен для pi3 (3B +/3B), а плата X10-I2S подключается к pi3 с помощью USB-разъема. См. Изображение на рисунке.
2. Этот комплект такжеПодходит для pi4, Но из-за смены USB-порта pi4, USB-разъем недействителен и вам нужноИспользуйте кабель USB Type a для Type AДля подключения платы pi4 и X10-I2S.
3. Короче говоря, если в комплект входит плата X10-I2S и она используется с pi4, вам нужно подготовить USB Type a для Type a.
1. raspberry pi не входит в комплект.
2. Raspberry pi не поддерживает ES9028Q2M (чип ЦАП), если вы хотите эту функцию, добавьте плату X10-I2S.
3. Raspberry pi I2S не поддерживает формат DSD. Если вам нужна эта функция, добавьте X10-I2S платы.

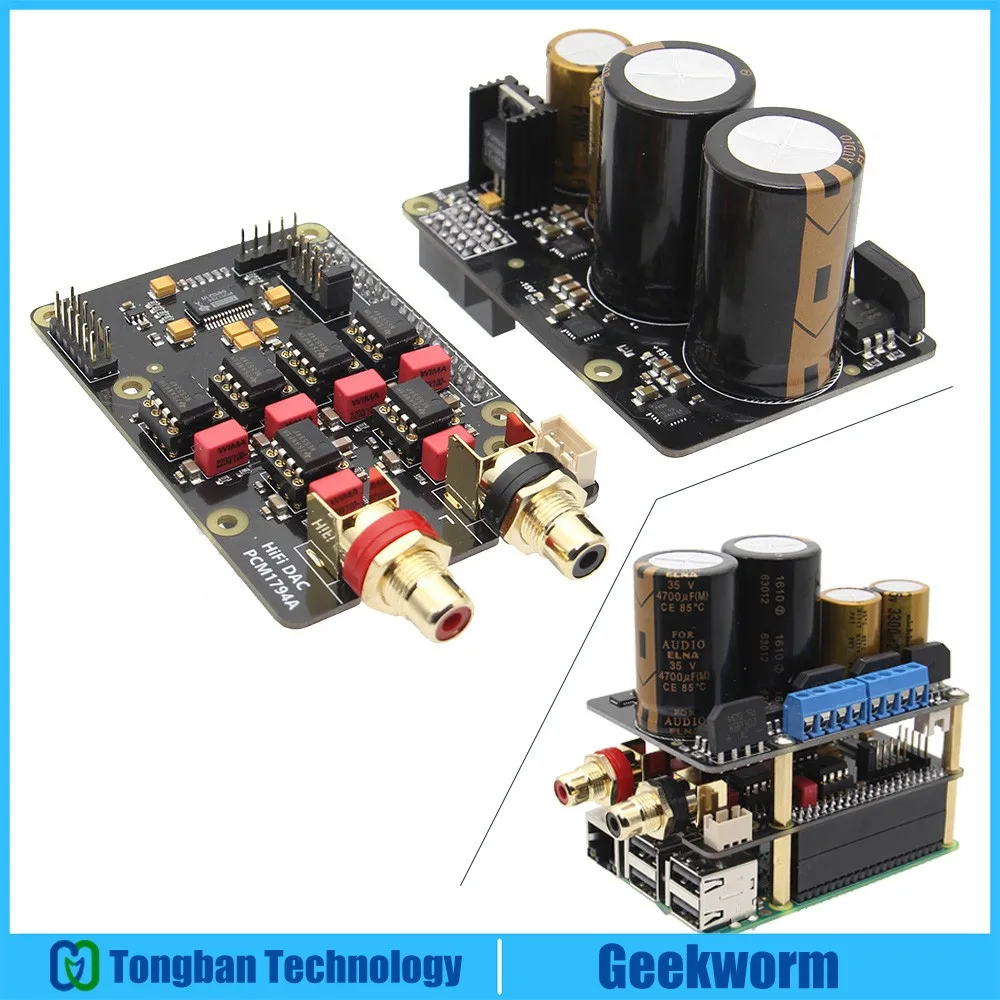

4. Есть две версии набора X10 Hifi:
X10 комплект-A(Включая 1 X10-DAC просторы На борту, 1x 10-PWR мощность S Верхняя панель)
X10 комплект-B( Включая 1 X10-DAC просторы На борту, 1x 10-PWR мощность S Верхняя плата, 1 плата X10-I2S)
[Упаковочный лист]

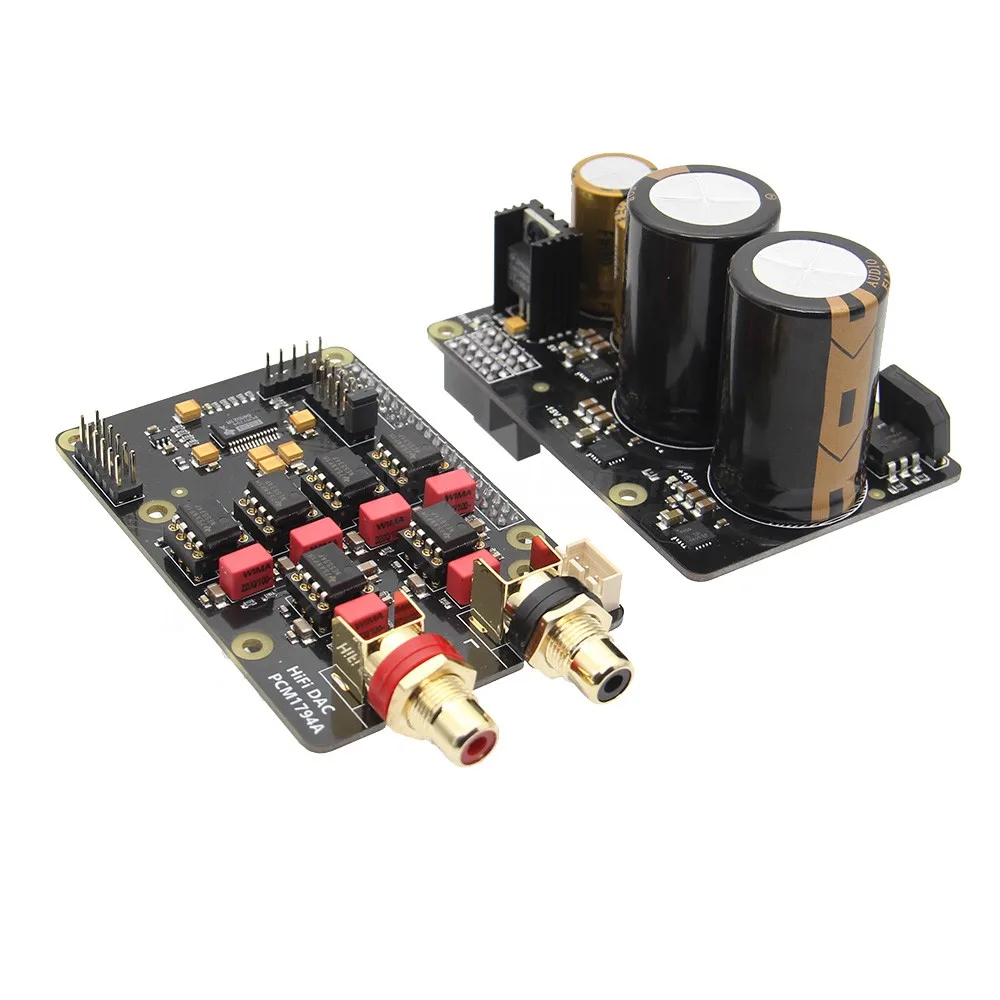

1 Расширительная плата X10-DAC (с установочными винтами)
1 x плата питания X10-PWR (с установочными винтами)
[Для использования с]
[Операционная система]
[Часто задаваемые вопросы и руководство пользователя]
-Raspberry Pi 1 Модель B +/ 2 Модель B / 3 Модель B
-Volumio
-Аудио плеер Moode

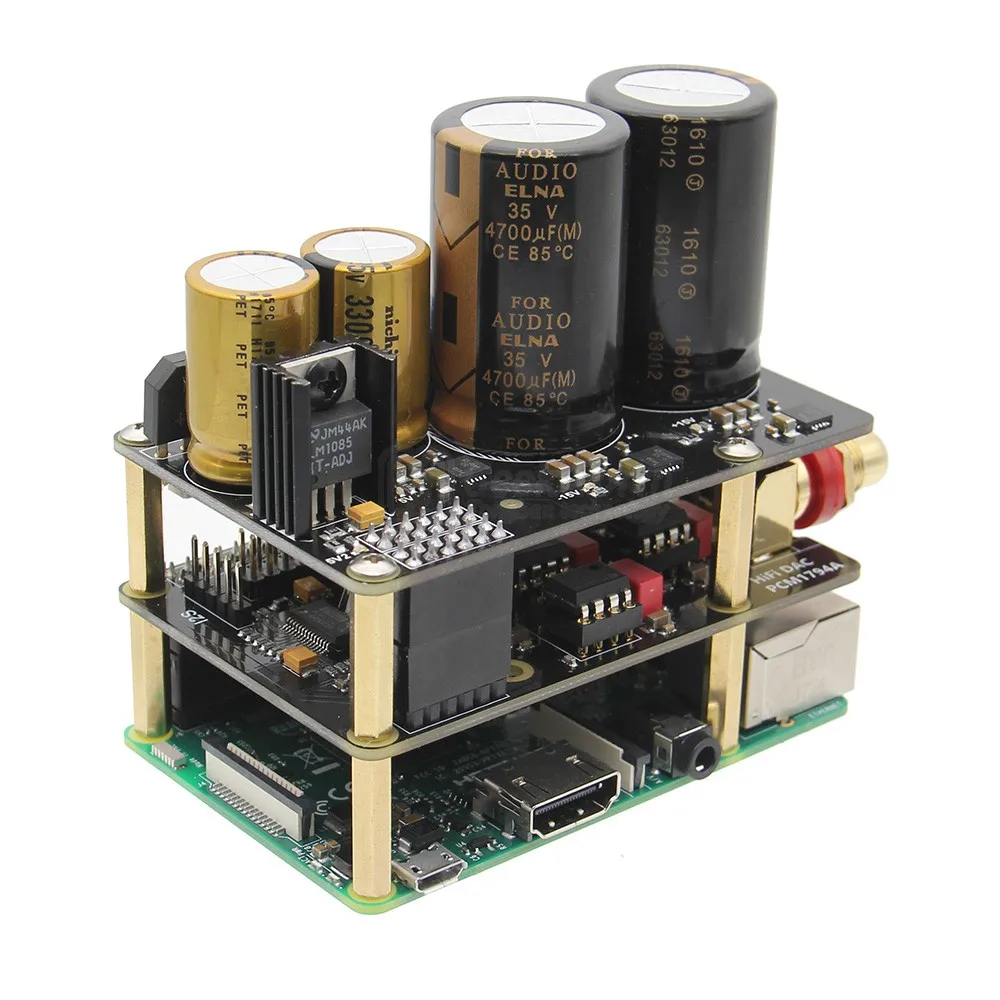

[Плата X10-DAC]
Особенности:
-Чипсет Texas Instruments DAC (PCM1794A) для лучшего качества звука
-127дб DNR и THD + N: 0.0004%
-Воспроизведение 24 бит/192 кГц
-Операционные усилители с низким уровнем шума TI Ne5534x (обновляемые Операционные усилители)
-Регулятор напряжения с низким уровнем шума Texas Instruments
-Выделенный индивидуальный блок питания DVCC, AVCC
-Отборные высококачественные компоненты (пленочный конденсатор WIMA, алюминиевый электролитический конденсатор Panasonic low ESR, позолоченные разъемы RCA и т. Д.)
-Может напрямую подключаться к нашему модулю XMOS USB-to-I2S
-Может использоваться индивидуально только с 4 проводами сигнала I2S, подключенными от другого интерфейса i2s
-Можно использовать все dual OPAMP в одном пакете dip8 IC
-Высокая производительность и компактное решение Raspberry Pi DAC для всех
Спецификация:
-Питание: + 5Vdc ± 5%, + 15Vdc ± 5%, -15Vdc ± 5%
-Уровень аналогового аудиовыхода: 2V RMS
-Разрешение/Частота дискретизации:
До 24 бит/192 кГц (Raspberry Pi I2S)
До 24 бит/192 кГц (используется с платой XMOS USB к I2S)
DOP64 /DOP28 (использование с XMOS USB к плате I2S)
-Размер печатной платы: 101,5x56 мм x 34,5 мм, размер печатной платы: 85x56 мм

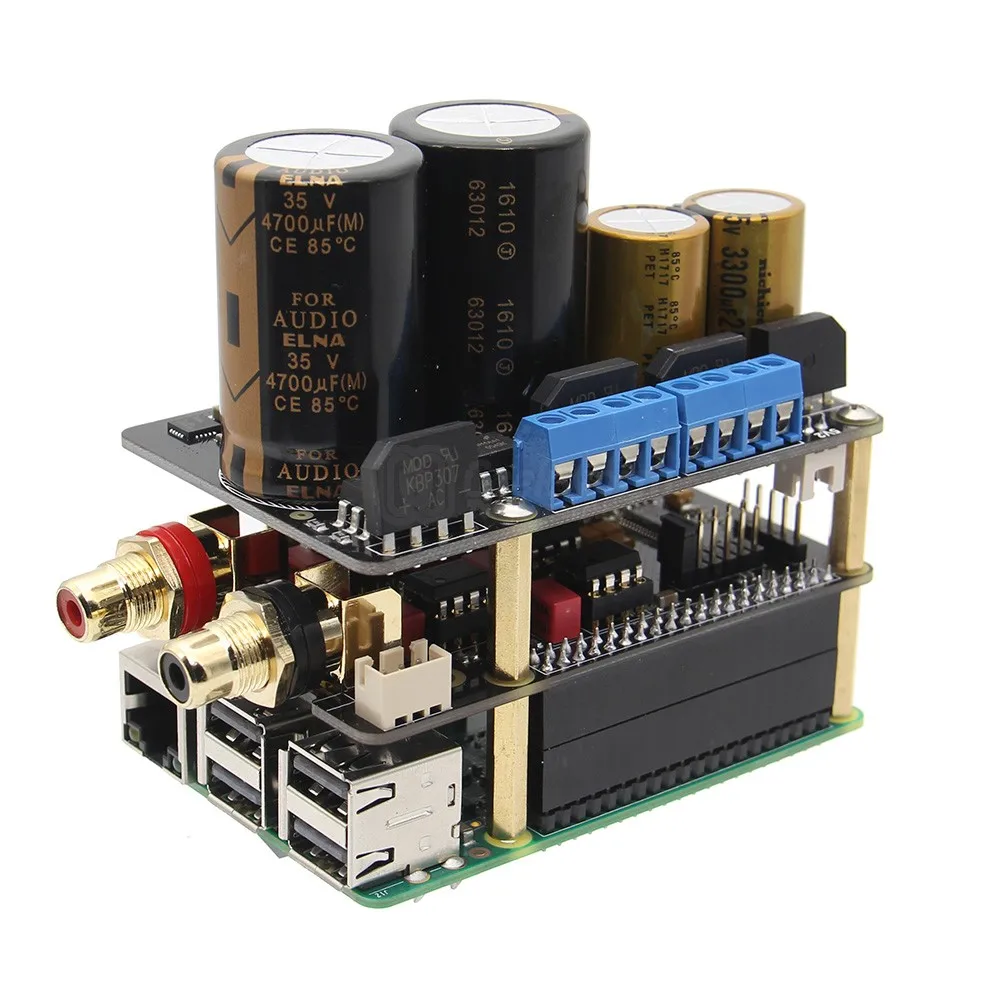

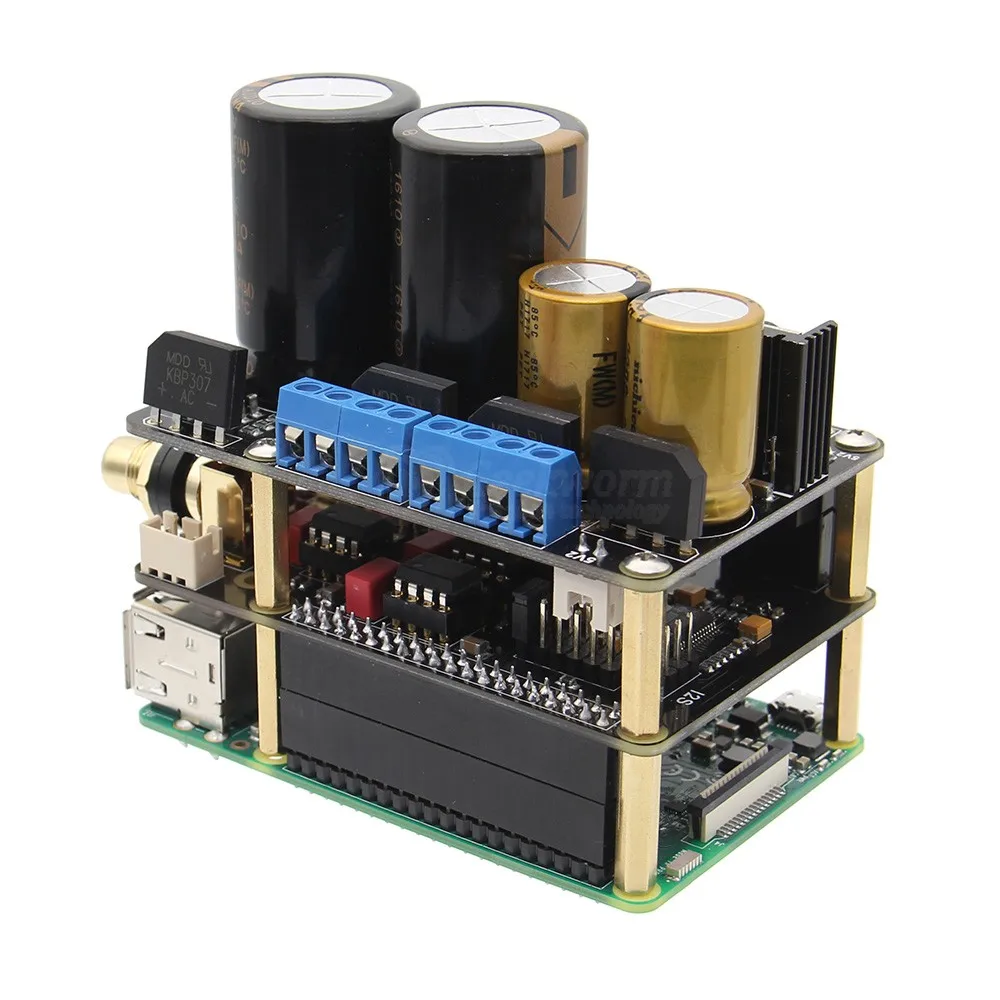

[Плата блока питания X10-PWR]
Особенности:
-Полностью регулируемая линейная плата питания для ЦАП серии X10 / X20
-Регулятор Texas Instruments ultralow noise TPS7A470x
-Четыре отдельных 5,2 В/5,0 в/-15 в/+ 15 В для питания Raspberry Pi (1), чипсета DAC и OPA
-Высокопроизводительные конденсаторы ELNA и Nichicon
-Для использования с трансформатором R-core
Спецификация:
-Номинальная мощность на входе: 6 В переменного тока ± 5% 2,5a, 6 В переменного тока ± 5% 0,55a, 15 В переменного тока ± 5% 0,55a
-Выходное напряжение: 5Vdc ± 5% 2.5A, 5Vdc ± 5% 0.5A, + 15Vdc ± 5% 0.5A, -15Vdc ± 5% 0.5A,
-Размер печатной платы: 85 мм x 56 мм x 50,5 мм, размер печатной платы: 85x56 мм
Примечания:
Индикатор низкого напряжения может отображаться во время загрузки, это не влияет на производительность звука
См. Вики:Www.raspberrypiwiki.com/index.php/X10_HiFi

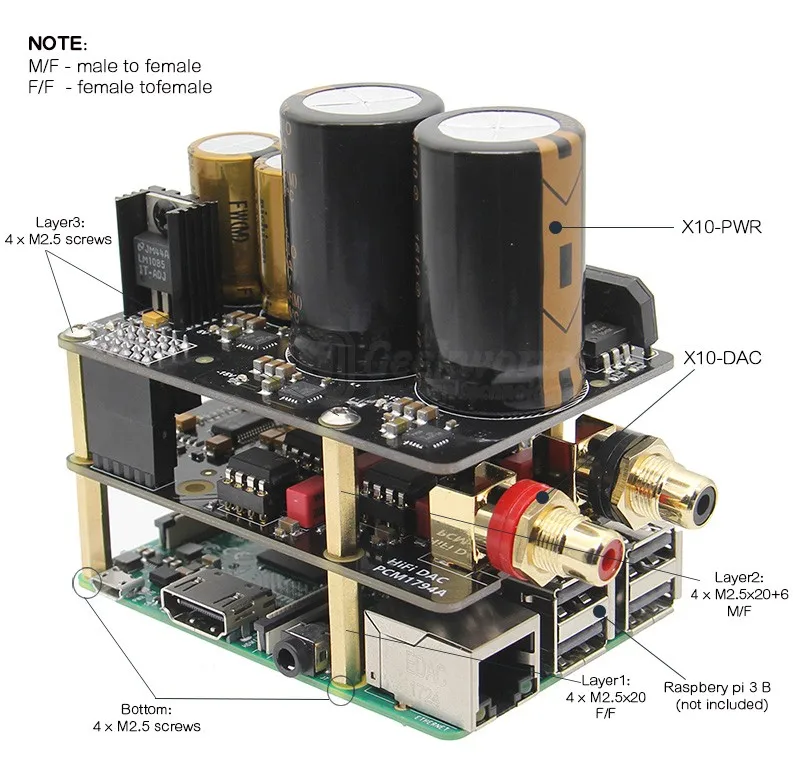

[Установка оборудования]
Примечание: вам нужно самостоятельно получить трансформатор R-core
Или вы можете купить один онлайн, p Обратитесь к адресу: Блок питания X10-RTR
Аксессуары:
Плата расширения X10-DAC-1 шт.
Плата питания X10-PWR-1 шт.
1 комплект установочных винтов
Важно!

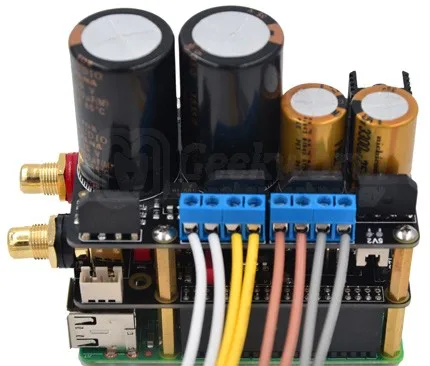

Подключите трансформатор R-core к плате X10-PWR
A) Убедитесь, что все порты на клеммной колодке открыты (поверните по часовой стрелке, чтобы затянуть, поверните против часовой стрелки, чтобы ослабить).
Б) Вставьте провода в Клеммную колодку в правильном порядке.
В) Затяните винты, которые вы вставили. Попробуйте вытащить каждый провод из клеммной колодки, чтобы убедиться, что они надежно закреплены.
Белый-белый: 15 В переменного тока 0,55 A
Желто-желтый: 15 В переменного тока 0,55 А
Коричнево-коричневый: 6 В переменного тока 0,5 А
Серо-серый: 6 В переменного тока 2,58 А
Блок питания 35W R-CORE трансформатор:
Важно!
Селектор напряжения переменного тока
110 В: входное напряжение переменного тока должно быть 110 ~ 120VAC
220 В: входное напряжение переменного тока должно быть 220 ~ 230 В переменного тока
A) Убедитесь, что вы знаете, какое напряжение подается электрической розеткой, перед установкой переключателя напряжения и перед подключением шнура питания.
Б) для переключения выбора отключите шнур питания и с помощью небольшой отвертки проведите переключатель в противоположное положение.
Перед нажатием на кнопку включения:
A) все выходные провода переменного тока к плате X10-PWR проводятся в правильном порядке.
B) Кабель питания от платы X10-PWR до разъема Raspberry Pi правильно подключен.
C) Переключатель входного напряжения переменного тока правильно переключен.
[Конфигурация программного обеспечения]

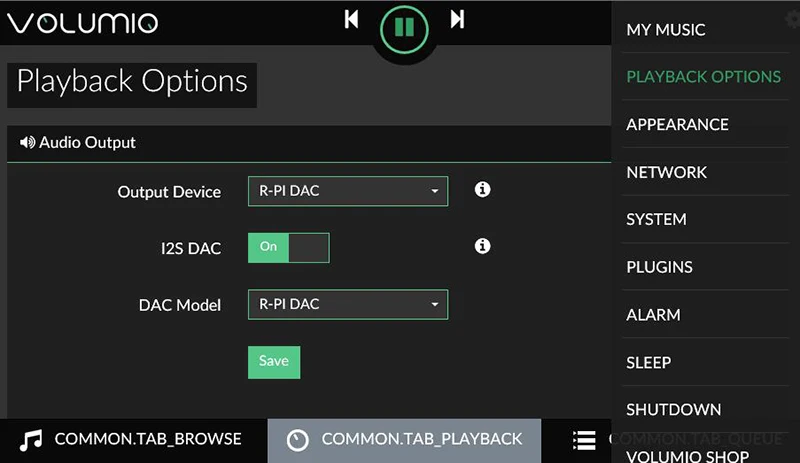

Volumio (Версия: 2,368)
X10-I2S не установлен (для набора платы X10 A)
Выберите Меню «варианты воспроизведения», включите «I2S DAC» и выберите «R-PI DAC» в разделе «модель DAC». Затем перезагрузите и все готово.

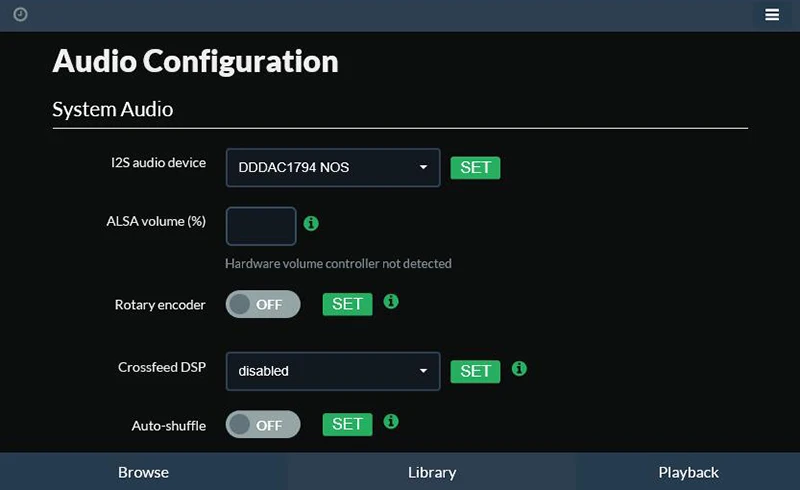

Аудио плеер Moode (Версия: 3,1)
X10-I2S не установлен (для набора платы X10 A)
Просто выберите меню «настроить», выберите «аудио» в разделе «настройки конфигурации», затем выберите «DDDAC1794 NOS» в разделе «I2S Audio device», затем нажмите «установить» и перезагрузите.
