Последнее обновление: 16.09.2024
Классификация спецификации продукта:
История бренда:
Xiepu-профессиональный производитель намоточных машин собственного бренда, специализирующийся на проектировании и производстве всех видов намоточных машин. Помимо предоставления зрелого намоточного оборудования для завода, это также фабрика и лаборатория с промежуточными требованиями, научно-исследовательский институт предоставляет конкурентоспособные намоточные решения и нестандартную доставку машины в течение длительного времени.

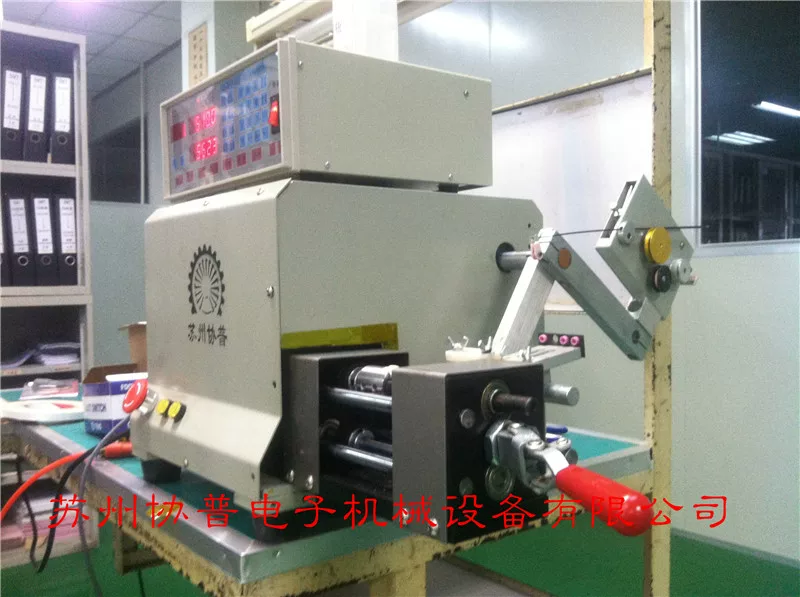

Контроллер намоточного станка: контроллер намоточного станка в основном разделен на переменный Частотный двигатель переменного тока и бесщеточный двигатель постоянного тока, пожалуйста, обратите внимание на различие. Намоточный станок с ЧПУ контроллер-это контроллер намоточной машины, разработанный нашей компанией. Благодаря своей полной функции управления, он широко используется в индустрии намотки и стал стандартным оборудованием для намоточных машин.
Этот Контроллер оснащен микропроцессором с одной микросхемой с большей точностью, более сильной функцией, более быстрой скоростью работы и более сильной защитой от помех, который не только сохраняет режим работы и все функции совместимы с оригинальной моделью, эффективность работы и стабильность контроллера улучшены.
Классификация:
Есть много типов и спецификаций намоточный станок с ЧПУ контроллерами, потому что есть много случаев применения, но в соответствии с различными двигателями вождения, они могут быть примерно разделены на три типа:Тип управления преобразованием частоты переменного тока,Бесщеточный контроллер постоянного тока,Контроллер щетки постоянного тока. Тип управления преобразованием частоты переменного тока:Контроллер выводит аналоговое напряжение 0-10 В в преобразователь частоты. По умолчанию, когда входное напряжение 10 В, частота преобразователя частоты составляет около 50 Гц. Когда напряжение 1 В выводится на преобразователь частоты, частота инвертора 5 Гц, и инвертор контролирует трехфазный асинхронный двигатель от этой частоты. Преимущество этого контроллера заключается в том, что трехфазный асинхронный двигатель Управляется инверторным контроллером, Таким образом, мощность двигателя, которую может контролировать контролер, не ограничена, если инвертор получает напряжение 0-10 В. Бесщеточный контроллер постоянного тока:Контроллер выводит напряжение в. Контроллер регулирует скорость вращения двигателя, изменяя напряжение. Бесщеточный метод управления постоянного тока имеет преимущества высокой скорости и меньшего шума. Недостатком является то, что крутящий момент относительно мал. Контроллер щетки постоянного тока:Контроллер выводит напряжение 200 в, которое также регулирует скорость вращения двигателя путем изменения напряжения. Преимущество заключается в том, что крутящий момент относительно велик, а недостаток заключается в том, что срок службы угольной щетки ограничен, его следует заменить вовремя после истирания, И углеродная щетка образует плавающий углеродный порошок во время истирания, который относительно грязный.
Выше только разница между устройством управления обмоткой и управлением двигателем. Кроме того, поскольку он применяется к различным продуктам катушки, его последовательность действий и выход отличаются. Потому что различные контроллеры с различными специфическими спецификациями формируются.
Поскольку контроллер обмоточной машины является профессиональным продуктом, предлагается, чтобы клиенты определяли свои модели и спецификации перед покупкой. Если они не уверены, они могут связаться с нами, чтобы избежать ненужного потребления.
Послепродажное обслуживание:
Отечественные клиенты гарантированы в течение одного года, и профессиональные техники несут ответственность за проблемы с использованием.
Экономичный контроллер обмотки машины имеет полные функции, сильные помехи, стабильность и надежность, широкое применение промышленности, четкий интерфейс и простую работу. Это стало стандартным оборудованием намоточной машины.

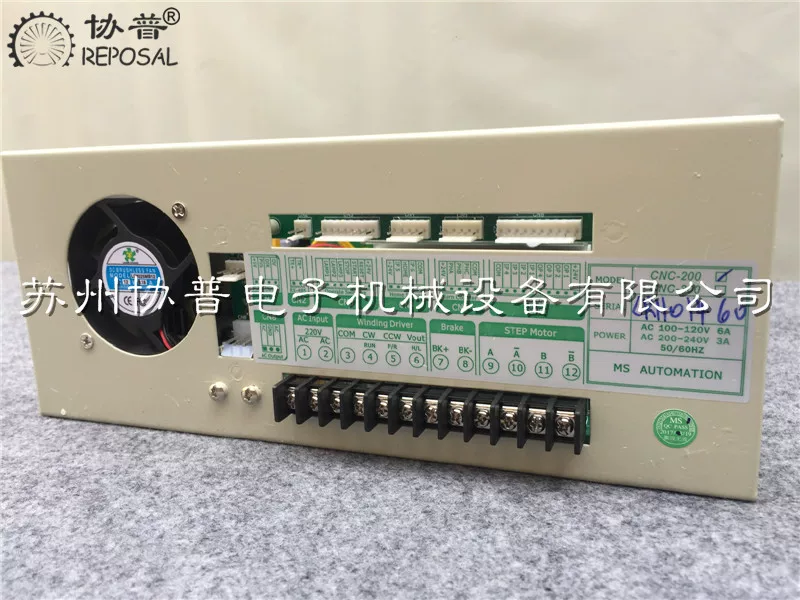

Тип управления преобразованием частоты переменного тока:

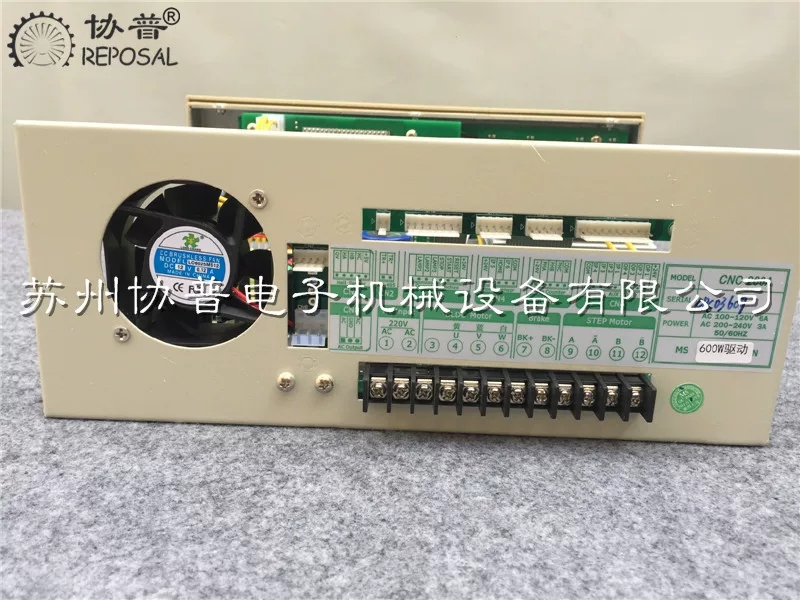

Бесщеточный контроллер постоянного тока:
Контроллер щетки постоянного тока:

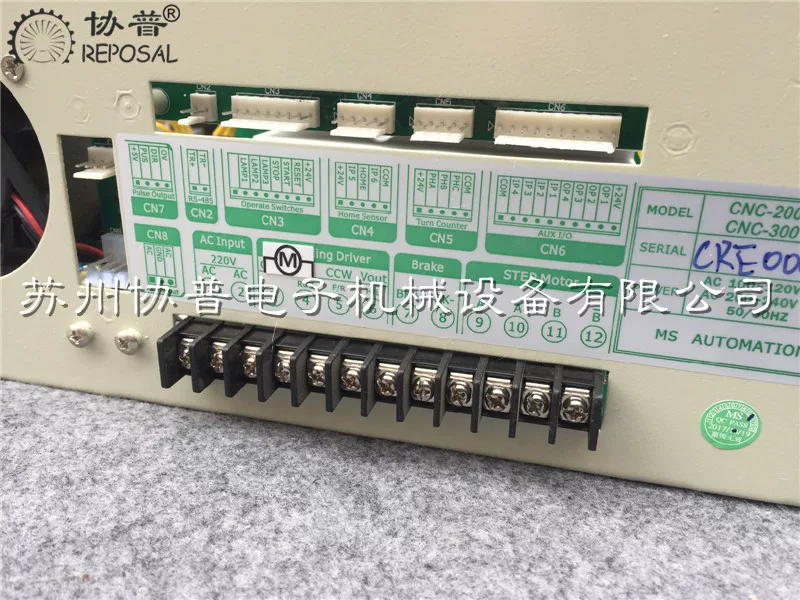

Контроллер обмоточной машины по умолчанию является некоммерческой маркировочной машиной. Если количество большое, заголовок/модель торговой марки могут быть напечатаны в соответствии с требованиями заказчика. Как показано на следующем рисунке:
Другая модель преимущества:
Магнитная кольцевая обмоточная машина:
Активная окупаемая синхронная обмоточная машина:
Высокая адгезия низкочастотная обмоточная машина катушки:
Автоматическая закручивающая полая катушка обмоточная машина:
Автоматическая упаковочная машина для ленты:
Бессвинцовый паяльник:

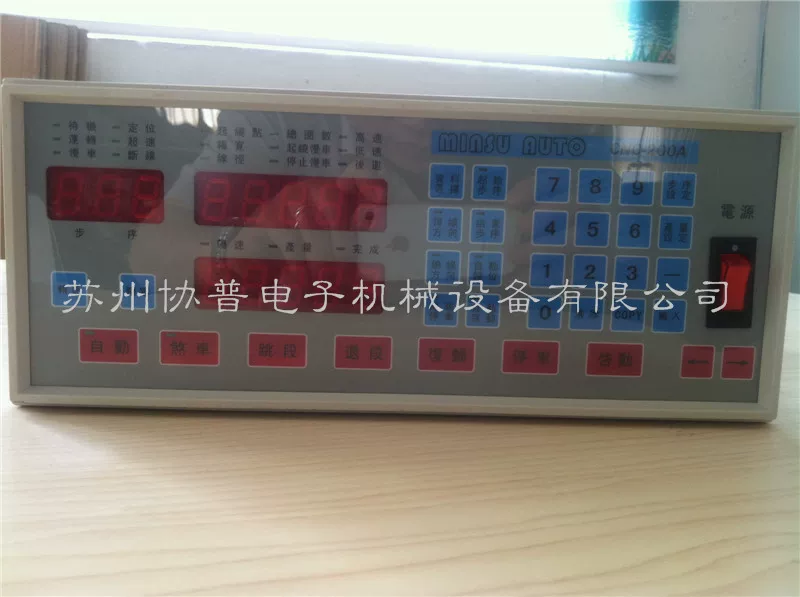

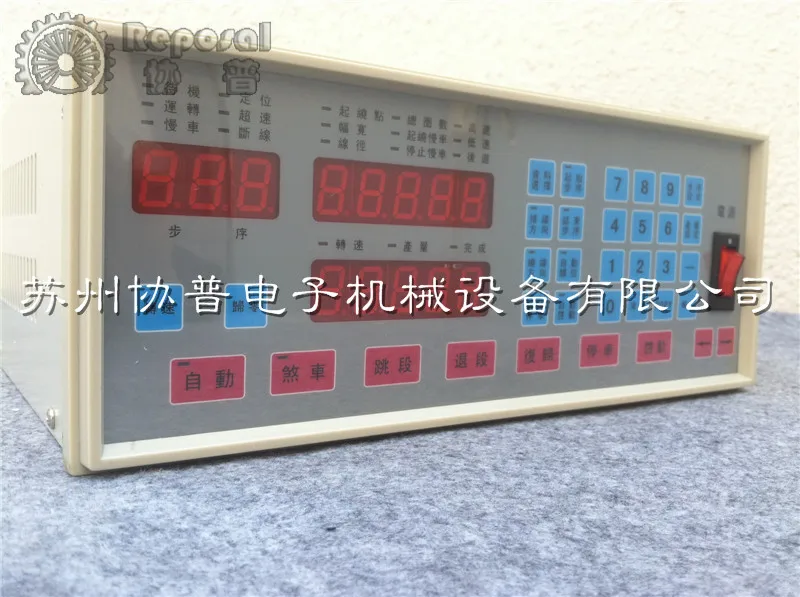

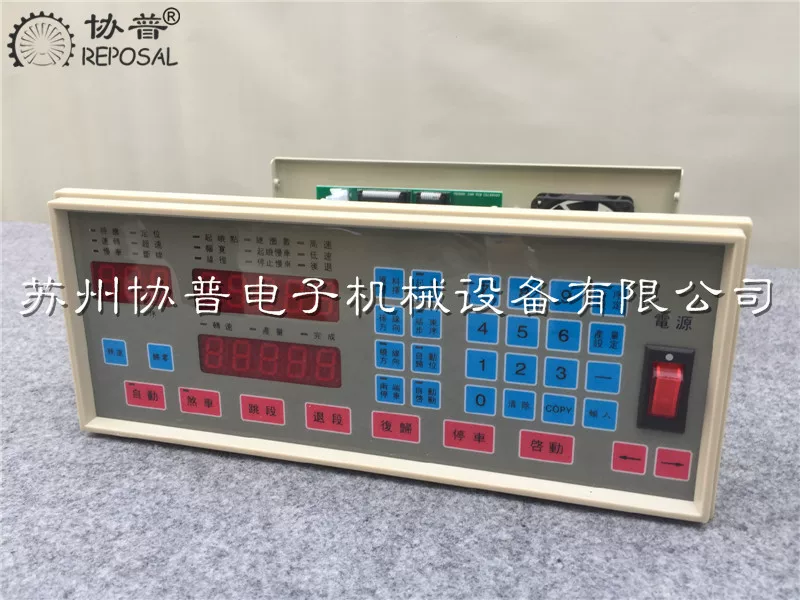

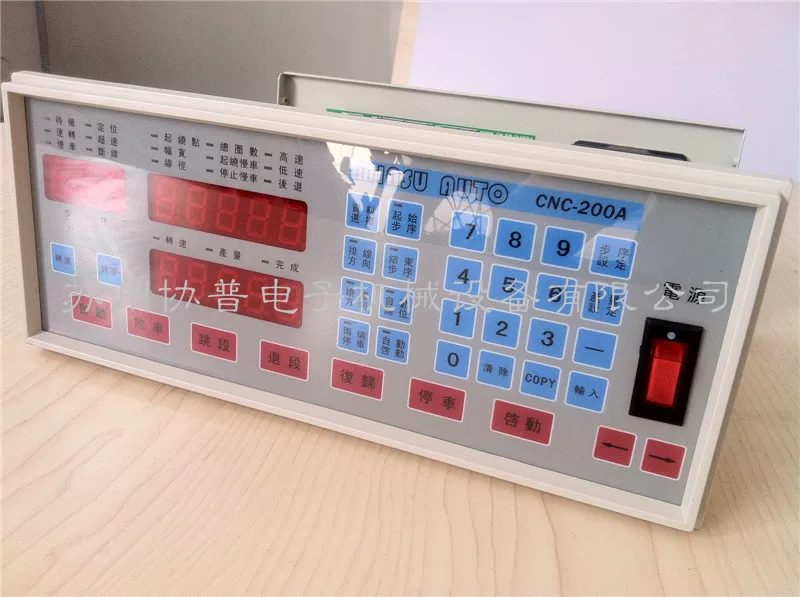

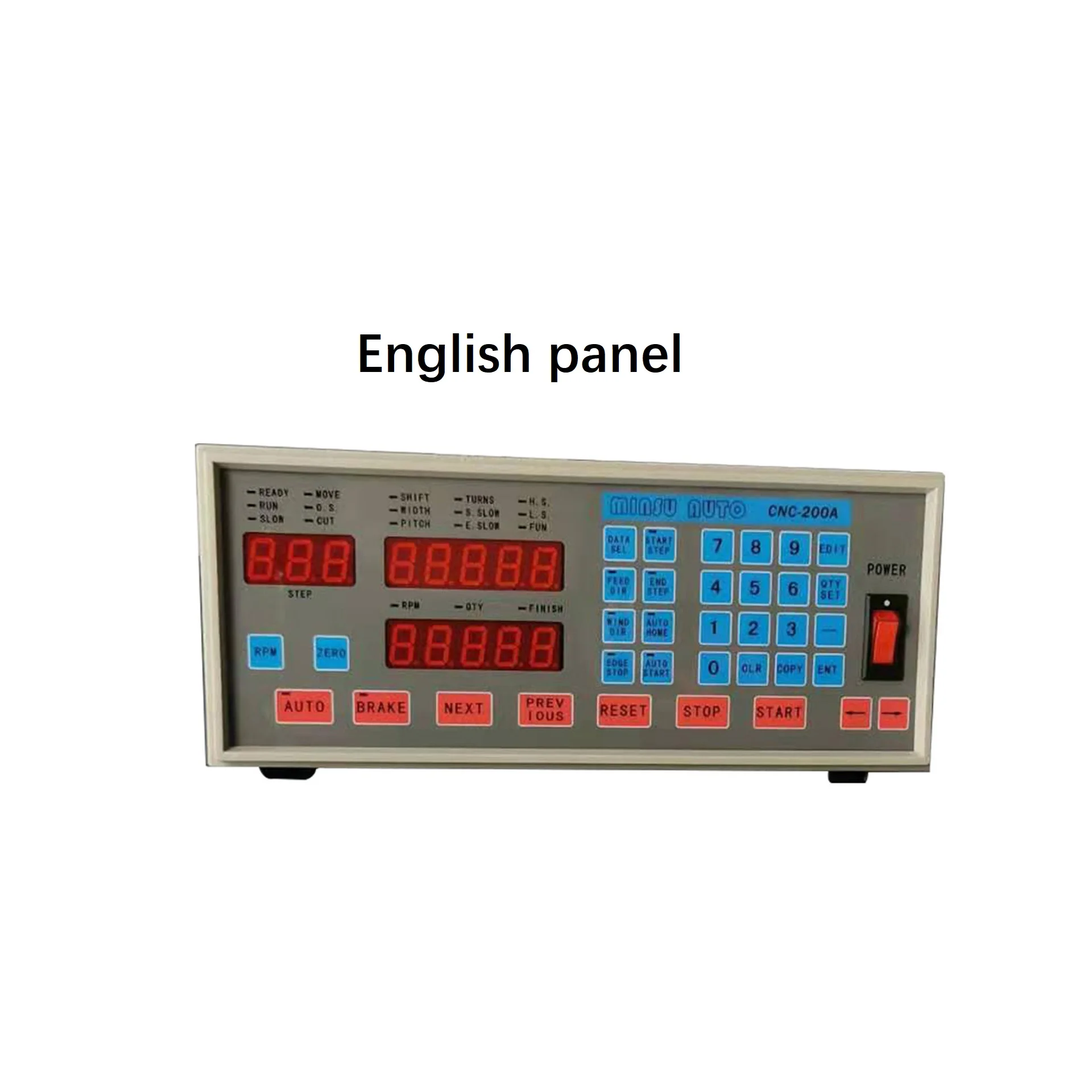

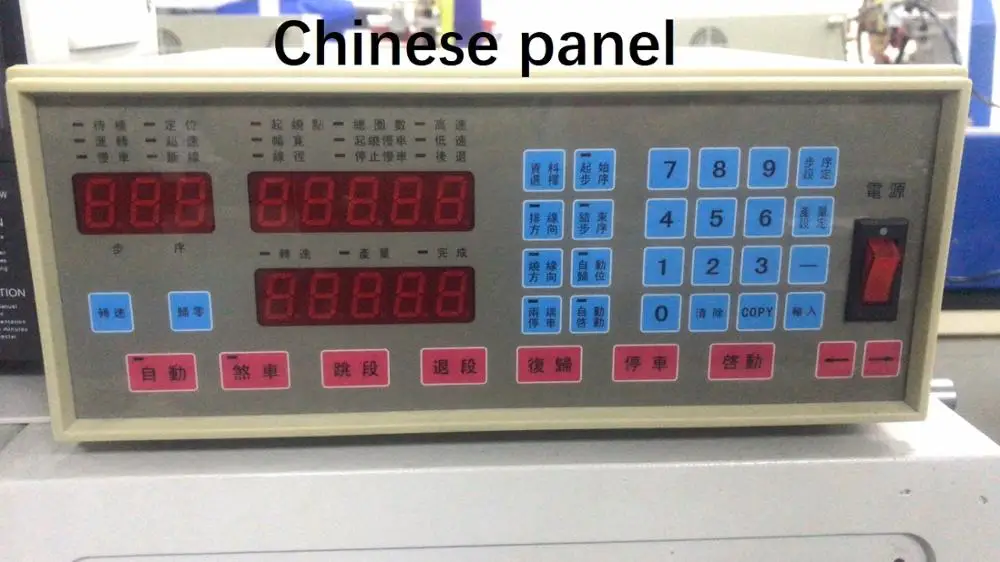

Контроллер обмоточной машины:Клавиша шагов
Шаг настройки: используется для ввода состояния настройки данных. : Используется для установки памяти для начала позиционирования. : Используется для установки конечного сегмента памяти.
Ключ выхода
Выходная Настройка: используется для установки целевой выходной мощности.
Информация о ключе: Используется для выбора элементов данных при редактировании.
: При редактировании используется для установки направления внутренней или внешней гибкой печатной схемы, когда гибкая печатная плата является гибкой печатной схемой. Направление намотки: при редактировании используется для установки направления намотки катушки по часовой стрелке или против часовой стрелки. : При редактировании используется для установки гибкого стержня печатной схемы в скелете (бобины) для остановки на обоих концах. Автоматическая установка: при редактировании используется для установки автоматического или несмещения гибкого стержня печатной схемы в положение обмотки следующего продукта. : Во время редактирования он используется для автоматической установки или не для запуска второго продукта после завершения одного продукта. : Он в основном используется для установки направления гибкой печатной схемы, направления намотки, парковки на обоих концах, автоматического домашнего и автоматического запуска. : Завершение текущей операции в любом состоянии, <& Larr;>: при редактировании используется для перемещения гибкого печатного стержня влево и установки точки намотки. <& Rarr;>: при редактировании используется для перемещения гибкого печатного стержня вправо и установки точки обмотки.
Контроллер обмоточной машины:Цифровые клавиши
<0>... <9>: для ввода значений используется в общей сложности десять клавиш. <
Контроллер обмоточной машины:Клавиша изменения дисплея
: Переключение между вращающейся скоростью "RPM" и выходным дисплеем. Ноль: счетчик производства очищен до нуля.
Контроллер обмоточной машины:Функциональные клавиши .
Автоматическая: Автоматическая/неавтоматическая клавиша переключения. Тормоз: при парковке, остановке катушки или расслаблении. Перейти сегмент: перейти к следующему сегменту, когда обмотка приостановлена. : Когда обмотка приостановлена, перейдите в предыдущий сегмент и вернитесь в режим ожидания. Остановка: приостановите текущее действие при обмотке. 〈 Start 〉: начало работы обмотки.
Контроллер обмоточной машины:Лампа для отображения информации
: Гибкая печатная схема пусковое положение стержня, которое является расстоянием, рассчитанным от происхождения гибкого печатного стержня. : Когда медная проволока наматывается вокруг скелета (бобины), скелет должен быть ранен. : Диаметр медной проволоки (толщина эмалирования должна быть рассчитана), а Диапазон установки-0-9,999 мм. : Количество кругов, которые необходимо намотать. Установите диапазон до 0-99999,9 кругов или 0-99999 кругов. «Медленная обмотка»: для предотвращения явлений скольжения проволоки и сломанных стежков, вызванных высокой скоростью во время обмотки, количество витков медленной обмотки после запуска, диапазон настройки составляет 0-999,9 оборотов. : Для предотвращения явлений скольжения проволоки, сломанных стежков и неточности подсчета, вызванных высокой скоростью при остановке обмотки, количество витков медленной обмотки перед заполнением количества обмоточного кольца, от высокой скорости до низкой скорости, установите диапазон 0-999,9 кругов. : Скорость высокоскоростной обмотки (об/мин), процент наивысшей скорости вращения дисплея на дисплее, диапазон настройки составляет 10%-99%. : Скорость обмотки на низкой скорости (об/мин), на дисплее показан Процент максимальной скорости вращения, Диапазон установки 6-10% "если Настройка низкой скорости слишком низкая, оборудование не может запускаться. Контроллер обмоточной машиныСветильник индикатора состояния
У Режим ожидания: светильник находится в режиме ожидания, светильник не включается и не редактируется. У Работа: светильник включен-означает намотку, светильник не включен-означает остановку. У Медленный поезд: светильник включен-означает намотку на низкой скорости, светильник не включен-означает намотку на высокой скорости. У Позиционирование: светильник включен-означает, что гибкий стержень печатной схемы расположен вокруг точки или возвращается в исходную точку. У Превышение скорости: светильник включен-означает, что скорость намотки слишком быстрая, гибкая печатная схема потеря синхронизации между стержнем и катушкой. У Подключение: светильник включен-означает, что Сетевая связь занята. У Скорость вращения: светильник включен-отображает скорость вращения, указанную на экране отображения тока «выход/скорость». У Выход: светильник включен-отображает выходной дисплей, указанный на дисплее «выход/скорость». У Завершение: светильник горит, что производственное количество достигло цели производства
