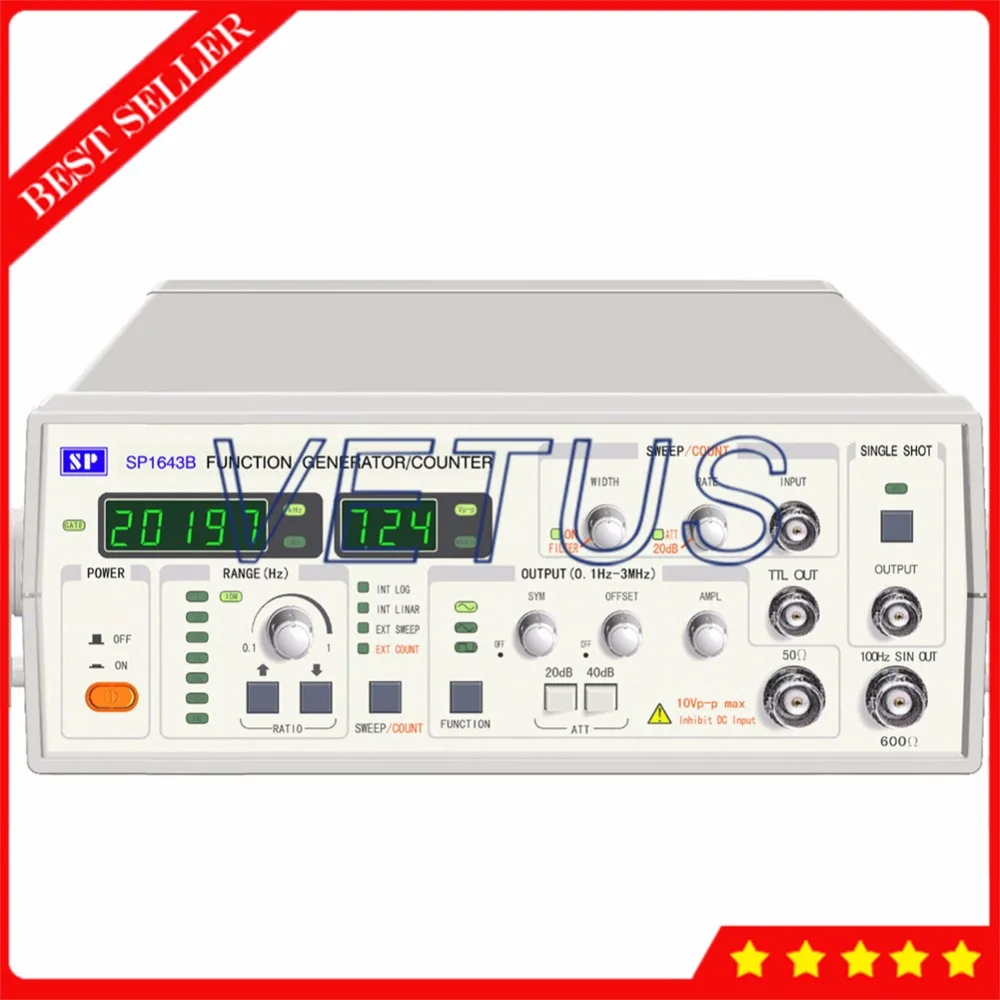

Счетчик частоты SP1643B 0,1 Гц 50 МГц С МНОГОКРАТНЫМ выходным режимом, Генератор Цифровых функций

Функция генератор сигналов Предмет Технические характеристики Выход частоты 0,1Hz ~ 3MHz (SP1641D) 0,1Hz ~ 20MHz(SP1643B), разделенный в 8 диапазонах в течение десяти лет, с использованием потенциометра для регулировки частоты в каждом диапазоне. Выход сопротивление Функция и выход фиксированной частоты 50Ω TTL/CMOS и одиночный импульсный выход 600Ω Выход сигнала Функция Выход Синус, треугольник, квадратные волны (симметричный или ассиметричный выход) TTL/CMOS Выход Импульсная волна (f≤ 100 кГц для CMOS выхода) Выход амплитуда. Функциональная Выходная мощность (1 мload нагрузка) Нет затухания:(1Vpp ~ 20Vpp)± 10% непрерывно регулируется 20дБ затухание:(0.1Vpp ~ 2Vpp)± 10% непрерывно регулируется Затухание 40 дБ:(10mVpp ~ 200mVpp)± 10% непрерывного действия. Регулируемый Затухание 60 дБ: 1mVpp ~ 20mVpp)± 10% непрерывно регулируется TTL Выход (load≥ «0»: ≤ 0,8 V, «1»: ≥ 1,8 V(load≥ 600Ω) 600Ω) КМОП-матрица Выход (нагрузка «0»: ≤ 0,8 V, «1»: 5V ~ 15V с плавной регулировкой > 2k) Диапазон настройки уровня постоянного тока (смещение) функционального выходного сигнала Выкл или (-10 В ~ + 10 в) ± 10% (нагрузка 1MΩ) В положение «Off», постоянного тока на уровне осуществляется выходной сигнал по уровню поверхности:<0V ± 0,1 V. При нагрузке 50 Ом Диапазон установки (-5 В ~ + 5 В) ± 10% Затухание функционального выходного сигнала 0 дБ/20 дБ/40 дБ/60 дБ (0 дБ затухание означает отсутствие затухания) Тип выходного сигнала Частотный сигнал, Частотный сигнал, fm-сигнал (внешне контролируемый) Асимметрия (SYM) Настройка диапазона функционального выхода Скидка или 20% ~ 80% В положении «Off» выходной сигнал симметричен с error≤ 2% Режим развертки Внутренний режим развертки Режим линейной/бревенчатой развертки Внешний режим развертки Определяется входным сигналом VCF Внутреннюю стреловидность характеристики Время развертки 10 мс ~ 5 с ± 10% Развертки Ширина ≥ 1 полный частотный диапазон Внешний развертки характеристики Вход сопротивление О 500kΩ Вход амплитуда 0V ~ + 3V Вход периода сигнала 10 г-жа ~ 5s Выход Характеристики сигнала Синусоидальная волна искажений <1% Треугольники волна линейность > 99% (между 10% ~ 90% выходной амплитуды) Импульсный подъем (падение) время кромки ≤ 30ns (SP1641D), 20ns (SP1643B)(10% ~ 90% выходной амплитуды) Пульсирование пульса, падение края ≤ 5% V0 (нагрузка 50Ω) Стабильность частоты выходного сигнала ± 0.1%/мин. Амплитуда Дисплей Отображение цифр 3 знака (Десятичная точка автоматически позиционируется) Дисплей блок Vp-p или mVp-p Ошибка отображения (f≤ 15 МГц) V0 ± 20% ± 1 цифра (p-p амплитудное значение выходного сигнала V0),(при нагрузке 50 Ом, чтение V0 должно быть умножено на 1/2) Разрешение 0.1Vp-p (затухание 0 дБ), 10mVp-p (затухание 20 дБ), 1mVp-p (Затухание 40 дБ), 0.1mVp-p (затухание 60 дБ) Частота Дисплей Дисплей диапазон 0,1 Гц ~ 20000 кГц Значащего 5 цифр, (4 цифры ниже 1K множественный диапазон) Условия тестирования для выходных характеристик и стабильности частоты: Выходная частота 10 кГц с амплитудой 5Vpp;, уровень постоянного тока и настройки симметрии в положении «Выкл»; Время разогрева 10 минут.
