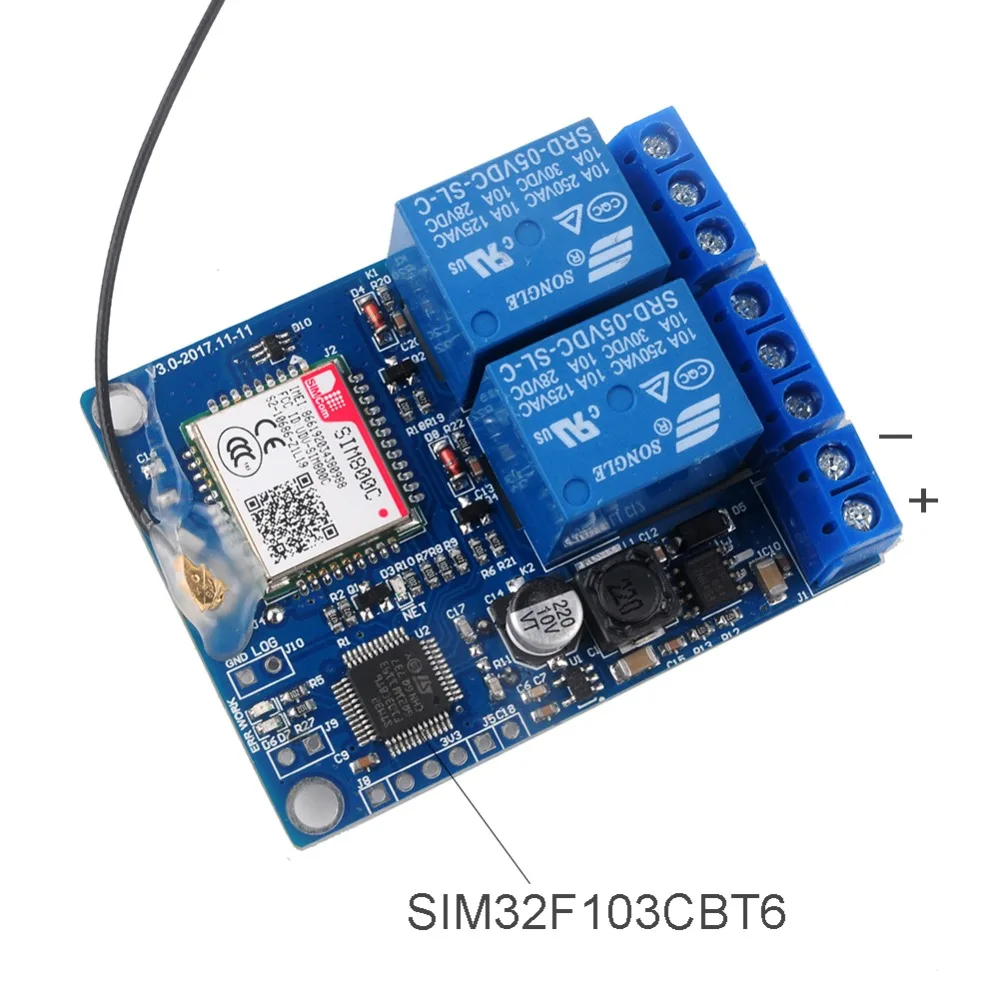

2-канальный релейный модуль SMS GSM пульт дистанционного управления SIM800C STM32F103CBT6 для парникового кислородного насоса FZ3064
Примечание: Этот релейный модуль может работать только с сетью 2G.
Если вы хотите, чтобы реле поддерживало сеть 4G. Пожалуйста, проверьте
Процесс использования
1. Вставьте SIM-карту
2. Подключите контролируемое оборудование
3. Подключите источник питания
4. Ожидание готовности оборудования
5. Измените номер авторизации (если устройство не имеет правильного номера)
6. Отправьте команду для управления оборудованием состояния реле

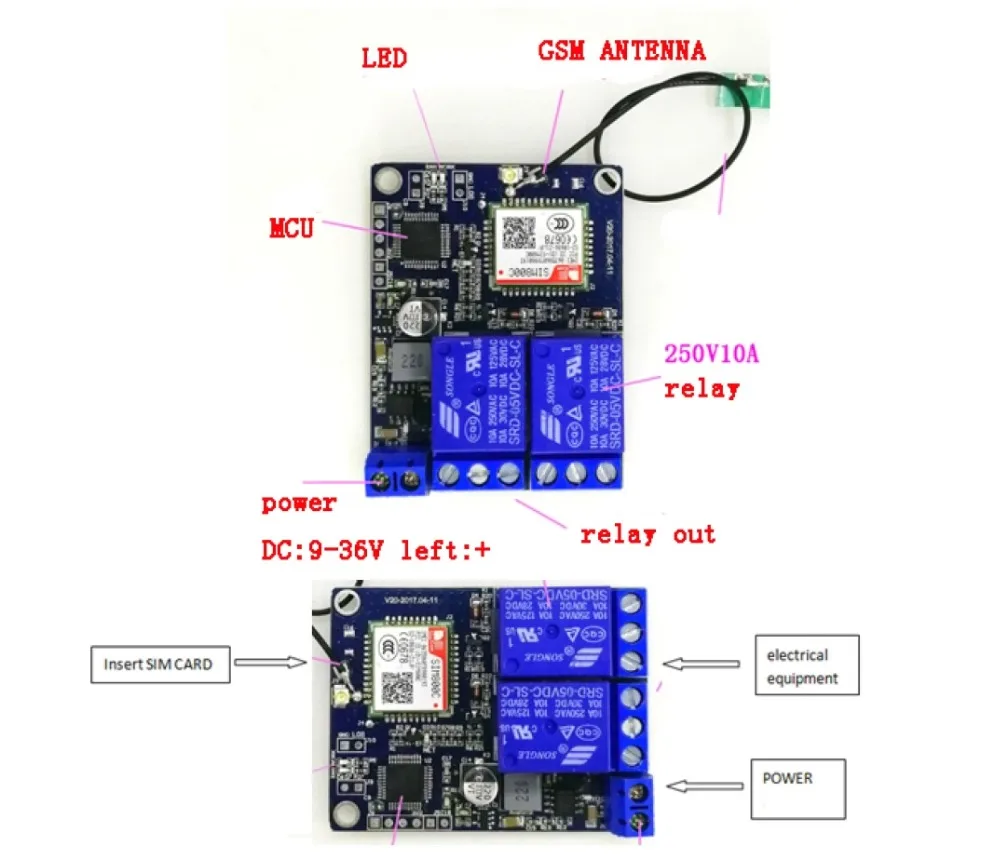

Описание оборудования
Интерфейс питания:Напряжение питания: 9V-36V. При использовании источника питания 9 в ток должен быть гарантирован 1,0 А или выше.

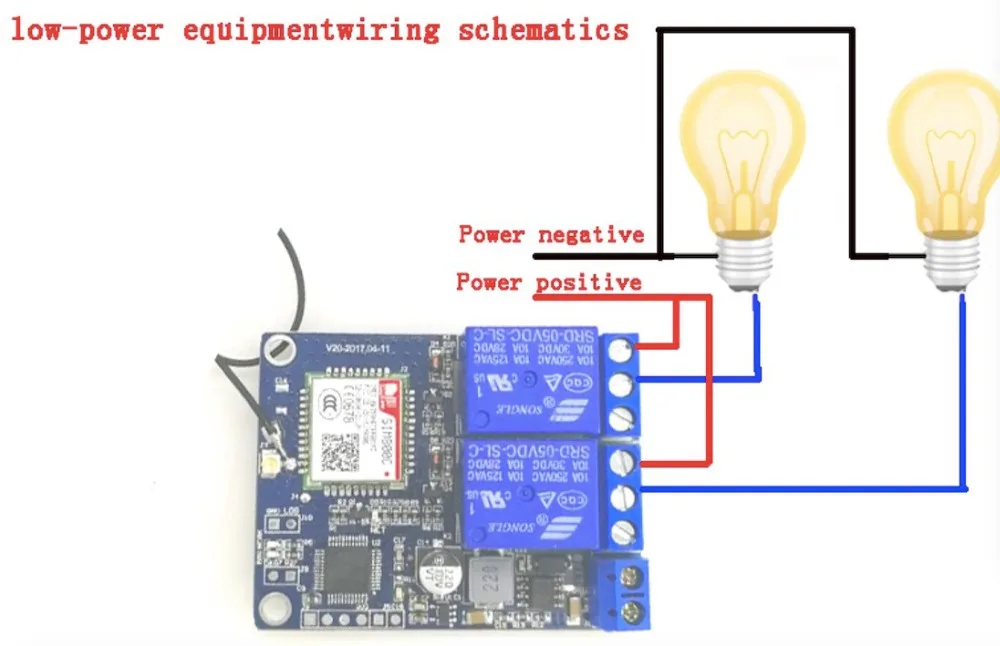

Двухканальный релейный интерфейс:Используя реле 250 В 10 А, вы можете напрямую управлять большинством электроприборов на рынке. Двухканальная подача пассивного сигнала переключателя.

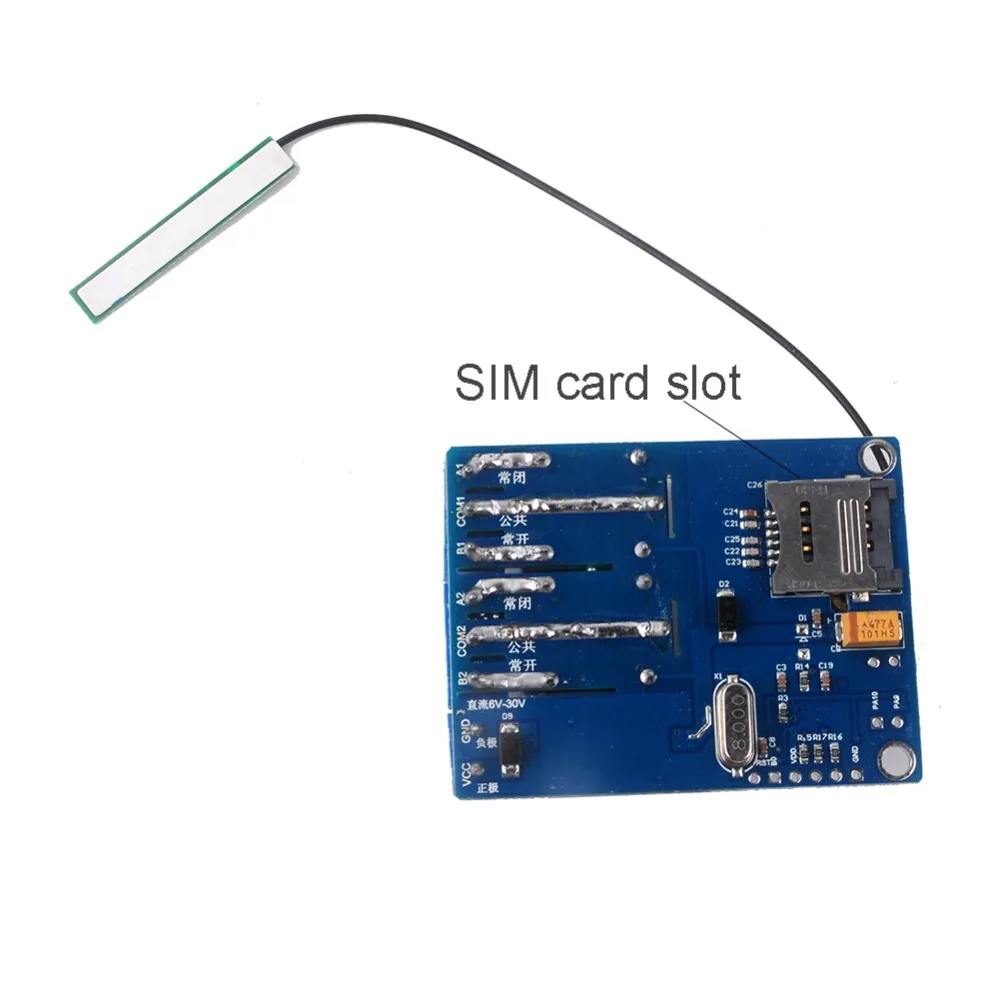

Гнездо для SIM-карты:Вставьте SIM-карту, когда система выключена. (В Китае Используйте мобильную или Unicom карту).

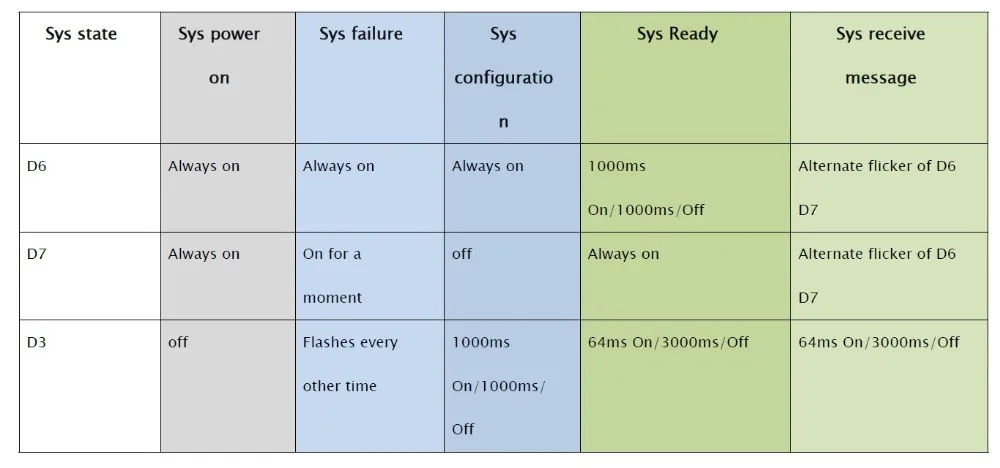

Светодиодный интерфейс:Есть три светодиодный ных лампы с названием D3 D6 D7 (D7 находится близко к отверстию для позиционирования, D6 близко к антенному интерфейсу). Состояние светодиодный одного индикатора соответствует условиям работы оборудования являются следующими, каждая колонка-одно состояние.
Инструкции по SMS-командам:
Перед использованием этого устройства сначала отправьте текстовое сообщение для авторизации. Затем вы можете отправить команду сообщения для управления реле.
Конфигурация авторизованного номера:
Эта система поддерживает до 3 Номеров авторизации. Формат:* Код * # авторизованный номер #, После успешной установки устройство ответит, содержимое SMS: User(N) Number:
Номер установлен ок. Например, если код системы 123456, и вы хотите установитьПервыйАвторизованный номер-18846919911, вы можете отправить SMS:* 123456 * #118846919911 #. Устройство ответит, содержимое: Пользователь1Номер: 18846919911 установлен ОК! Новый номер авторизации сохранен в устройстве; И вы хотите задатьВторойАвторизованный номер-18846919900, вы можете отправить SMS:* 123456 * #218846919900 #. Устройство ответит, содержимое: Пользователь2Номер: 18846919900 установлен ОК!. Новый номер авторизации сохранен в устройстве.
Конфигурация кода:Формат: * 6 старых кодовых номеров ** 6 новых кодовых номеров *. После успешной установки устройство ответит, содержимое SMS: SYS Code: 6 new code Набор цифр ok. Например, если код системы 123456, вы хотите изменить новый код на 666666, отправьте SMS:* 123456 ** 666666 *. Устройство ответит, содержимое: SYS Код: 666666 Настройте ок. Обратите внимание, что изменить код может только авторизованный номер. Новый код сохраняется в устройстве.

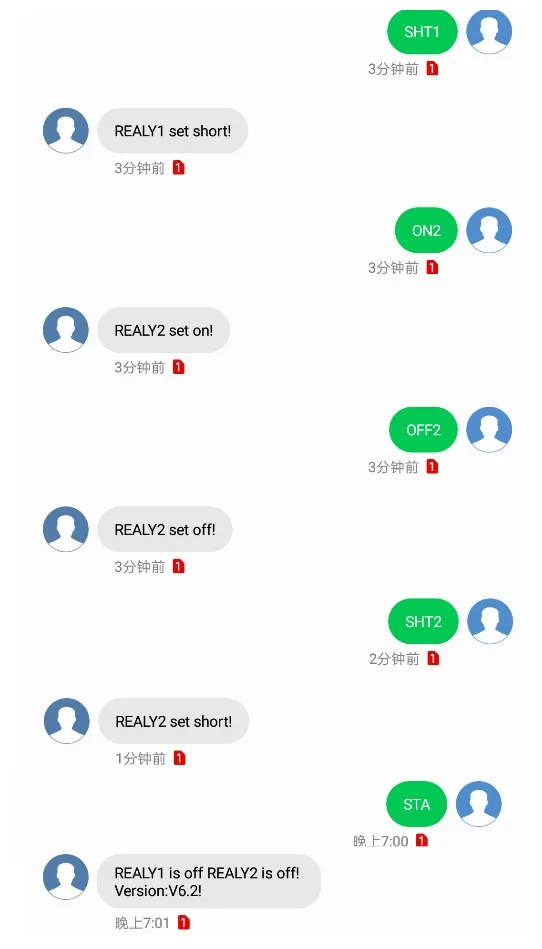

Управление SMS на сотовом телефоне.
Relay1 по команде:ON1, после успешной настройки устройство devidevice ответит на SMS: REALY1 установлено! Например, отправьте SMS: ON1. Статус реле будет сохранен.
Отклонение команды:OFF1, после успешной настройки устройство ответит, содержимое SMS: REALY1 отключено! Отправьте SMS: CMOF. Статус реле будет сохранен.
Relay2 по команде:ON2, после успешной настройки устройство ответит на SMS: REALY2 установлено! Например, отправьте SMS: ON2. Статус реле будет сохранен.
Отклонение команды Relay2:OFF2, после успешной настройки устройство ответит, содержимое SMS: REALY2 отключено! Отправьте SMS: OFF2. Статус реле будет сохранен.
Инструкция по запросу состояния системы: STA. Например, отправляет SMS: STA. Устройство ответит на состояние двух реле.
Набор по умолчанию
Код: 123456
Часто задаваемые вопросы:
1. Он работает с Simcard Fodafone Spain?
Независимо от того, какой тип оператора Simcard, этот 2-канальный релейный модуль работает в сети 2G, с частотой 850 ,900 ,1800 или 1900.
2. Могу ли я активировать зарядку светильник насос или что-то еще), просто позвонив на номер? Я имею в виду, без отправки текстового сообщения.
Этим 2-канальным релейным модулем нельзя управлять с помощью звонка, только аналогичное устройство 1-канальное и 4-канальное реле может управляться с помощью звонка.
