Шляпа из электронной бумаги 7,5 дюйма 640x384, модуль дисплея электронных чернил, трехцветный интерфейс SPI, совместимый с Raspberry Pi 2B3BZero W

Обзор

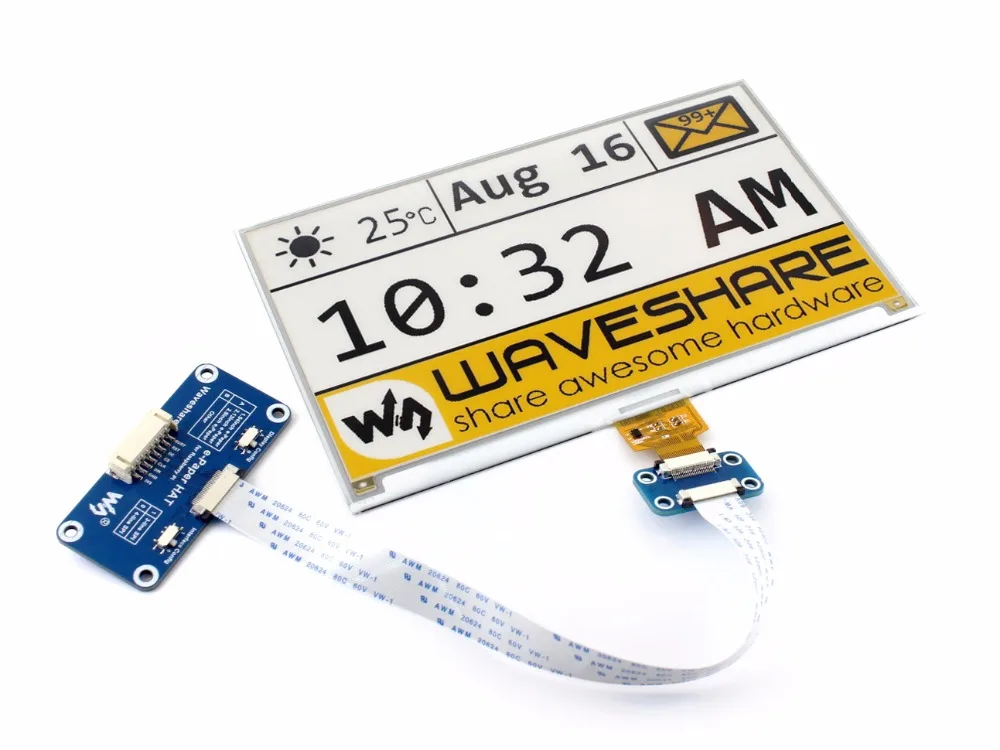

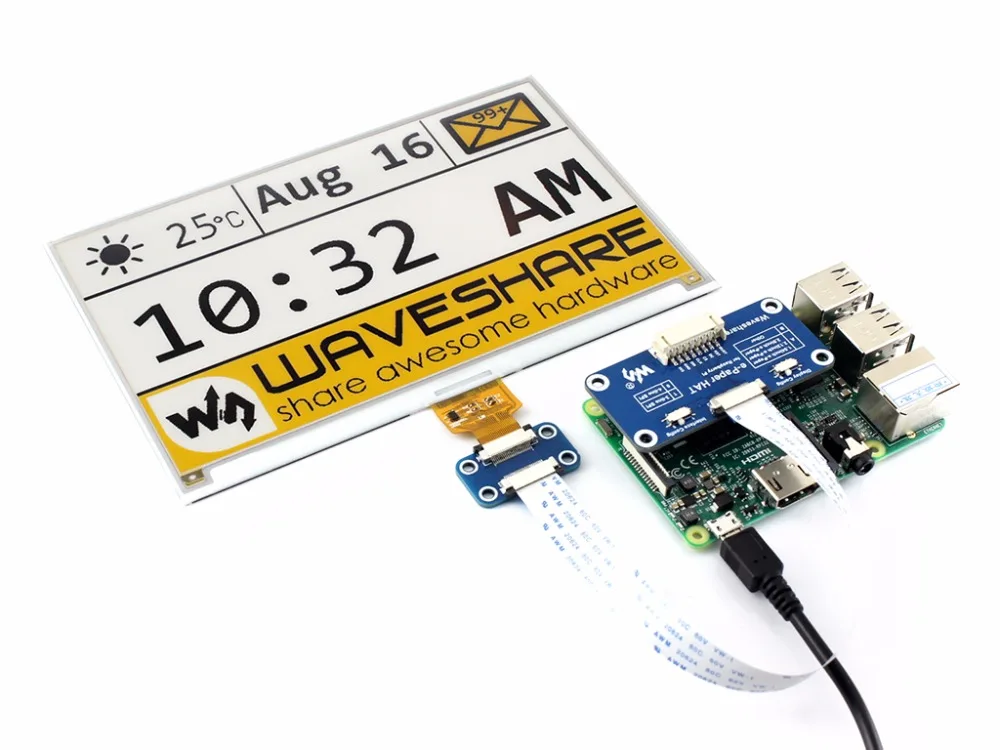

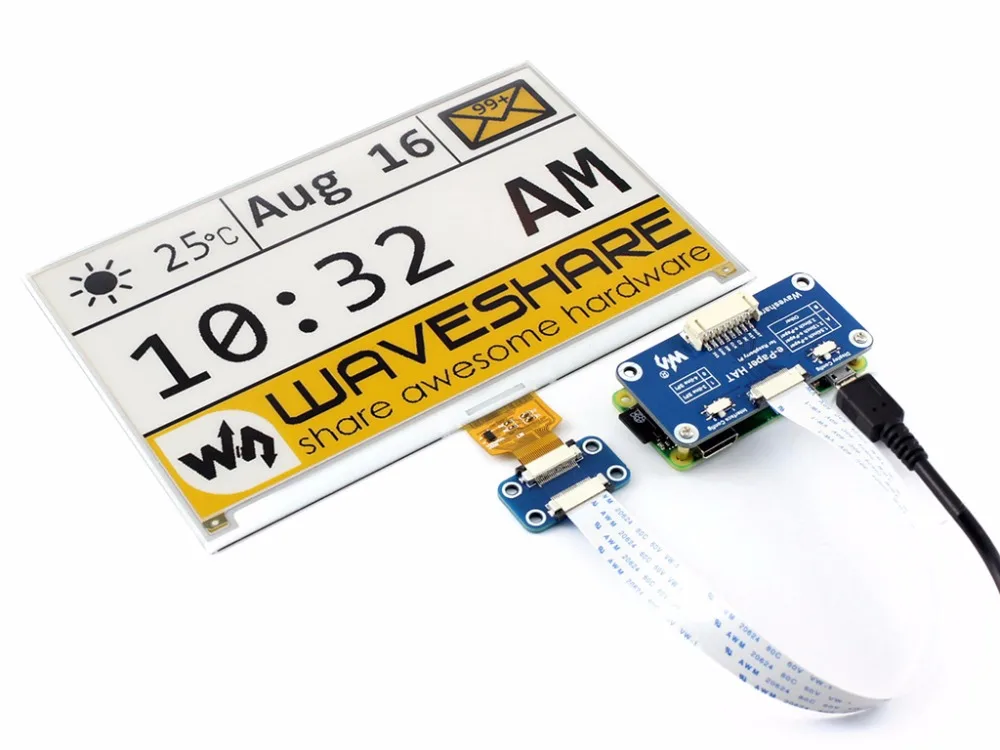

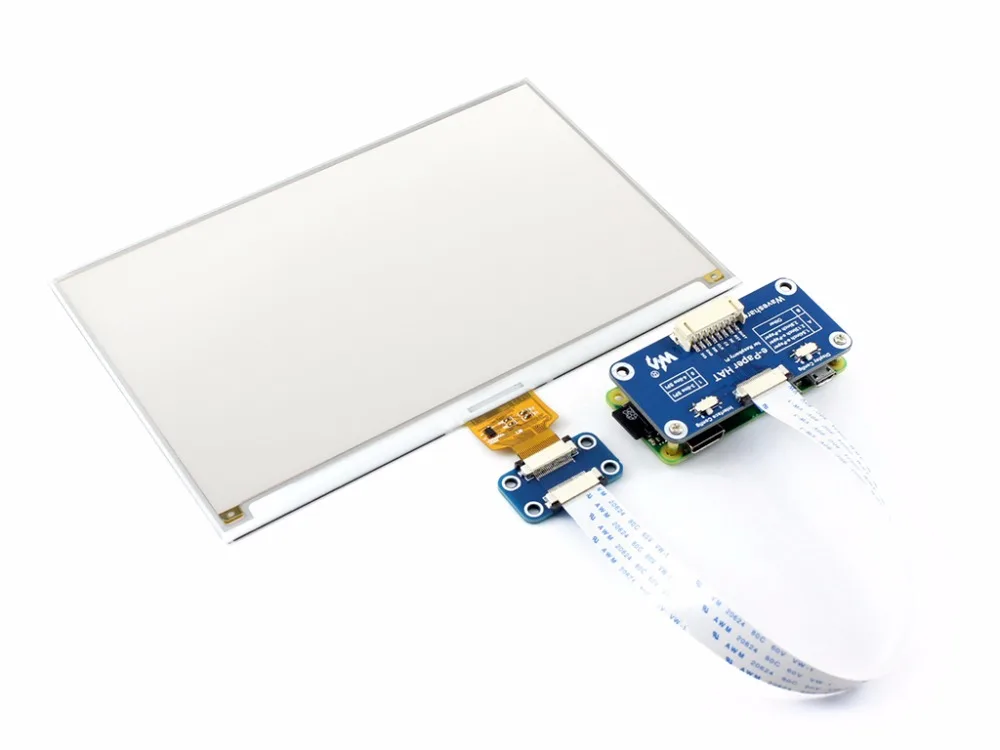

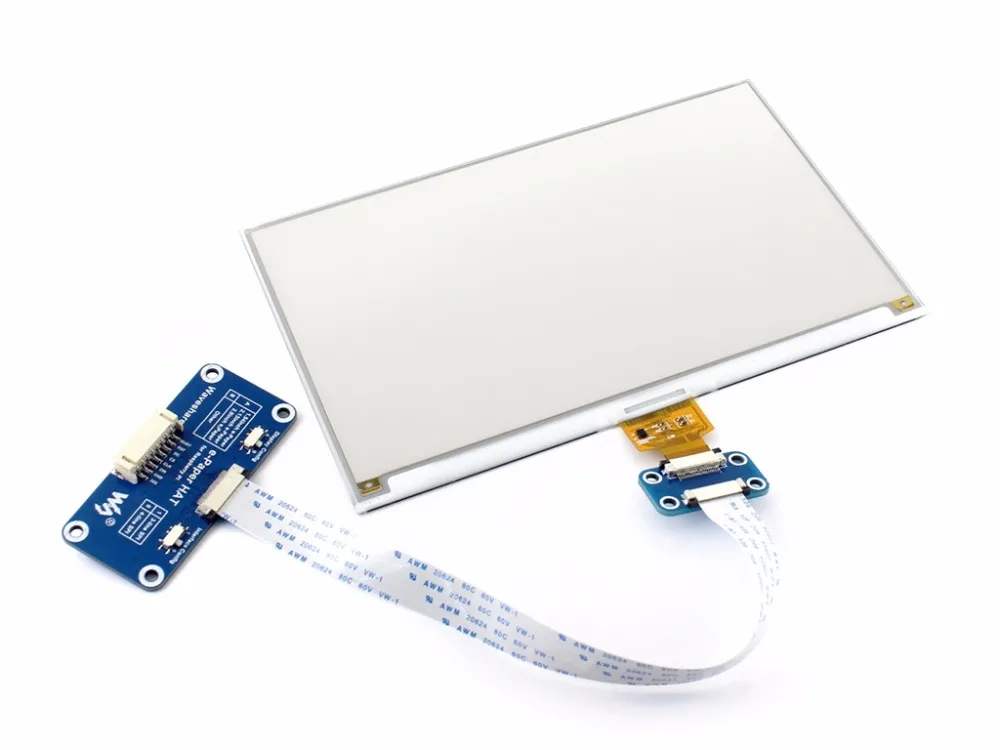

Это E-Ink display HAT для Raspberry Pi, 7,5 дюйма, 640x384 разрешения, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает желтый, черный, И белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д. Встроенный переводчик напряжения, совместим с 3,3 В/5 В MCUs Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 В ~ 5 В Интерфейс: SPI Размер контура: 170,2 мм × 111,2 мм Размер дисплея: 163,2 мм × 97,92 мм Точка шаг: 0,255 × 0,255 Разрешение: 640 × 384 Цвет дисплея: желтый, черный, белый Серый уровень: 2 Время полного обновления: 16s Мощность обновления: 38 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Интерфейс Символ Описание VCC 3,3 В ~ 5 В GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Размеры

Ресурсы для развития

Вики:Www.wav WAV (C)

Содержимое упаковки

Вес:0,065 кг

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовок1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюйма e-Paper HAT (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 И radic; И radic; SPI 4,2-дюймовый модуль электронной бумаги Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6-дюймовая электронная бумажная шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/ I80/I2C 7,5-дюймовая электронная бумажная шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюйма e-Paper HAT Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/ I80/I2C 9,7-дюймовый e-Paper HAT Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/ I80/I2C 10,3 дюйма e-Paper HAT (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/ I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI



Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
