Особенности:
Можно сравнить производительность этих non-L298 чипов драйвера двигателя.
Водитель фокусируется на токе и эффективности, эффективно работает от мотора и работает от аккумулятора.
Выдерживает высокие токовые перегрузки, максимальный ток до 30А
Этот привод также имеет функцию торможения можно быстро остановить двигатель, быстро тормозить, торможение очевидное, легко реализовать эту функцию
Диск использует два полномостовых чипа драйвера + компоненты N-channel MOSFET с низким сопротивлением.
В комплекте два полумостовых чипа драйвера надежный режим привода, потери переключения MOSFET до минимума. Улучшение энергопотребления.
Чип драйвера MOSFET поставляется с функцией аппаратного тормоза и отзывы Ю по мощности.
Этот накопитель является превосходным интегрированным чипом с низким энергопотреблением и другим полумостовым запасом мощности в скоординированном сочетании программ и сложных проблем и проблем с дополнительным Драйвером
N-channel MOSFET IRF3205 MOSFET, используйте два выделенных чипа полумостового драйвера на верхней трубке с помощью конденсатора boostrap, чтобы трубка имела достаточное напряжение привода канала MOSFET можно было быстро открыть, улучшить ускорение кривизны двигателя, но и быстро для тормоза двигателя. Это позволяет тележке быстро запустить может быстро убить автомобиль.
Драйвер может работать при 0-99% рабочего цикла ШИМ-модуляции, приводное напряжение двигателя можно получить достаточно.
Параметры
Двигатель вперед: DIR = 1 PWM = PWM
Разворот двигателя: DIR = 0 PWM = PWM
Стояночный тормоз: DIR = X PWM = 0 (X-произвольное состояние)

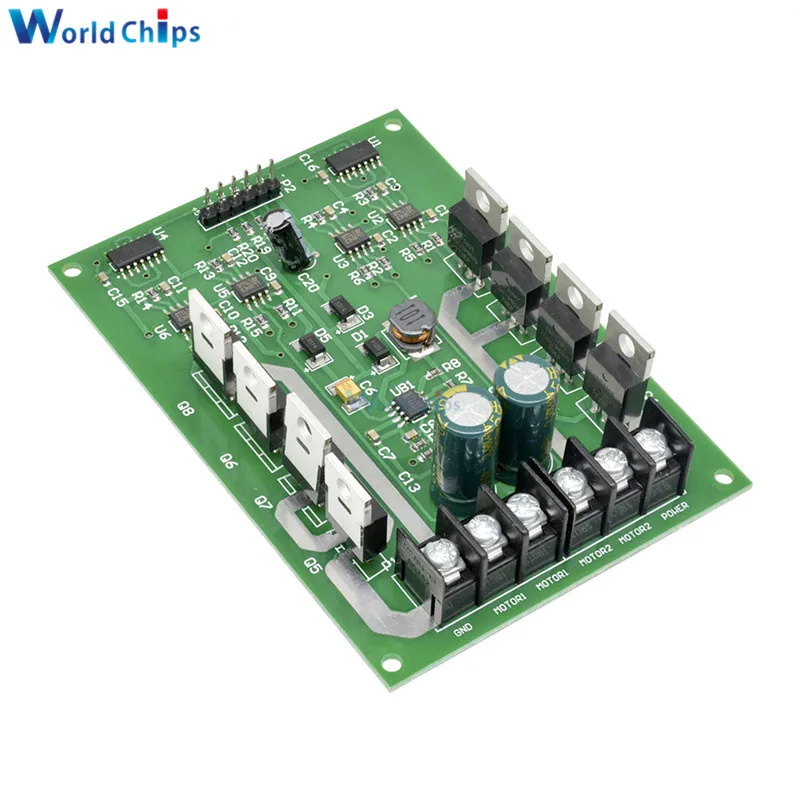

Подключения двигателя и питания
Питание подключено к положительному источнику питания, источник питания GND отрицательный. Два мотора были подключены MOTOR1, MOTOR2
Номинальное напряжение: 3 в-36 в (может быть настроено в соответствии с пользователем)
Номинальный ток: 10А
Пиковый ток: 30 А
Использование: конкурс умные автомобили Freescale, конкурс бакалавриата по электронному дизайну, различные схемы управления двигателем постоянного тока
Размеры: Длина 108 мм * 58 мм ширина
Комплектация:

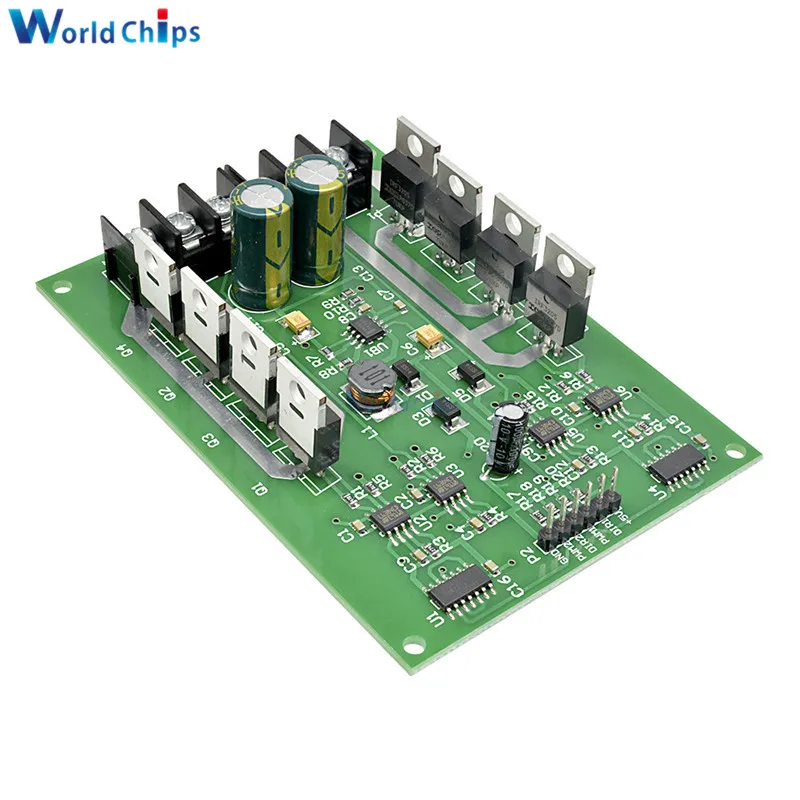

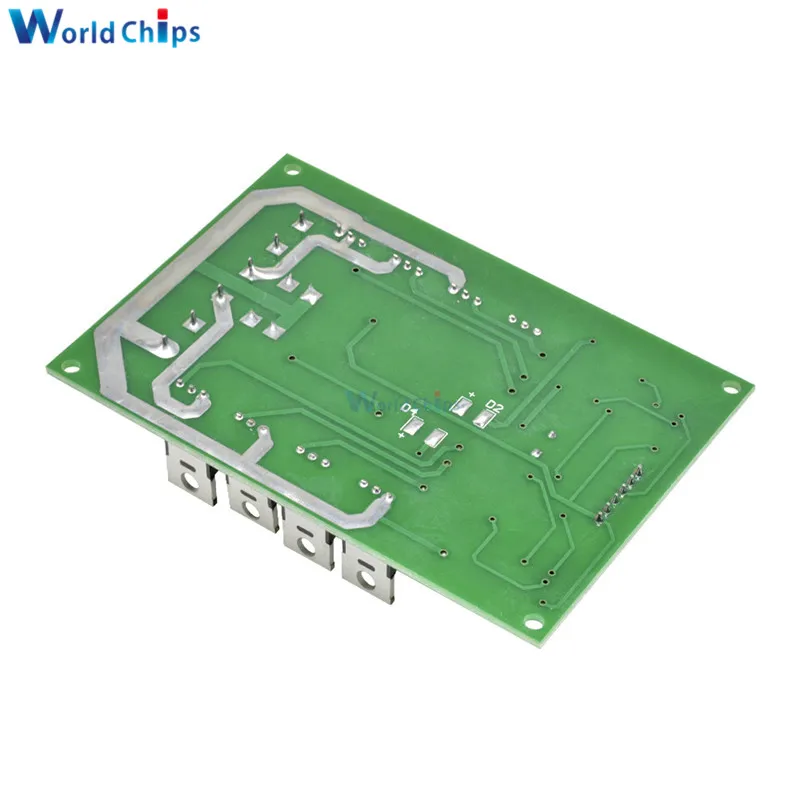

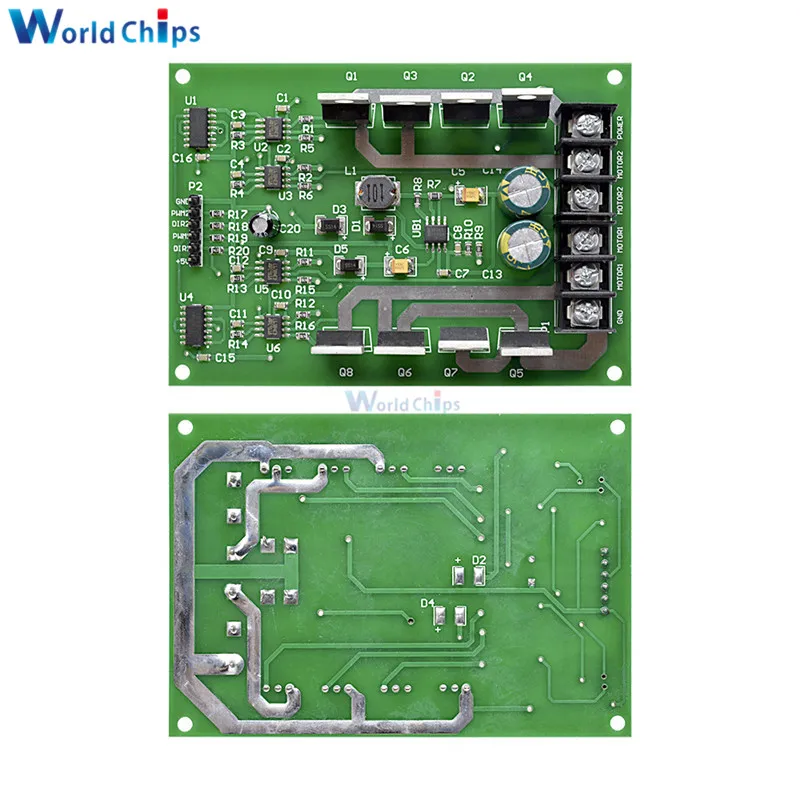

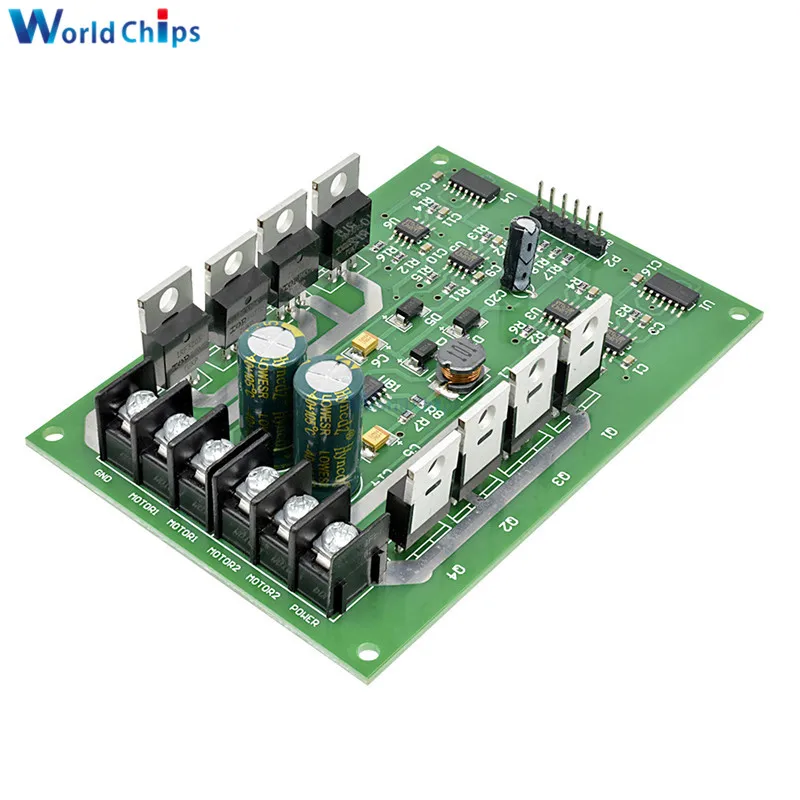

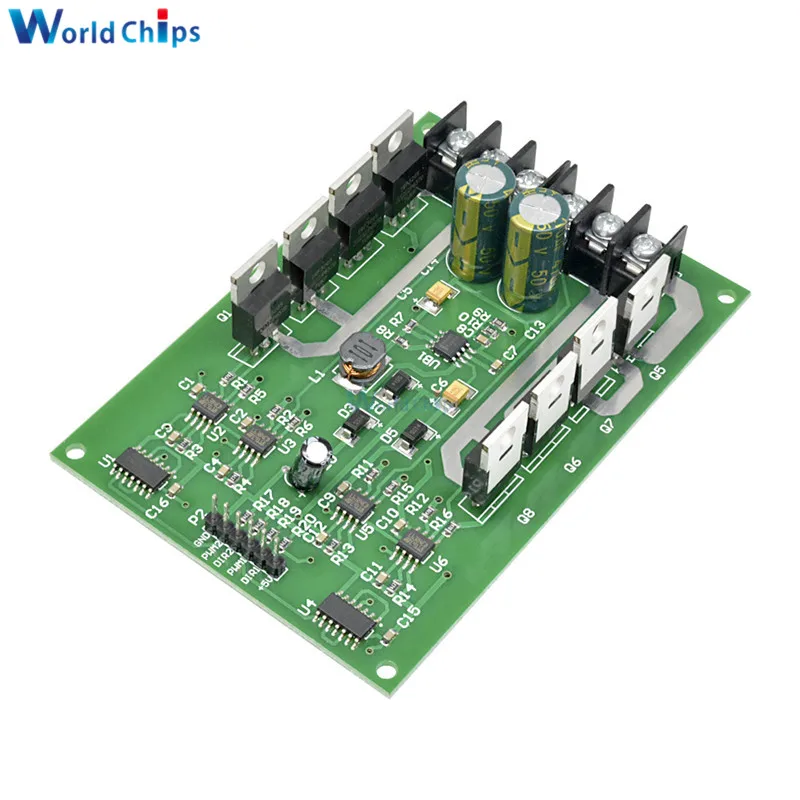

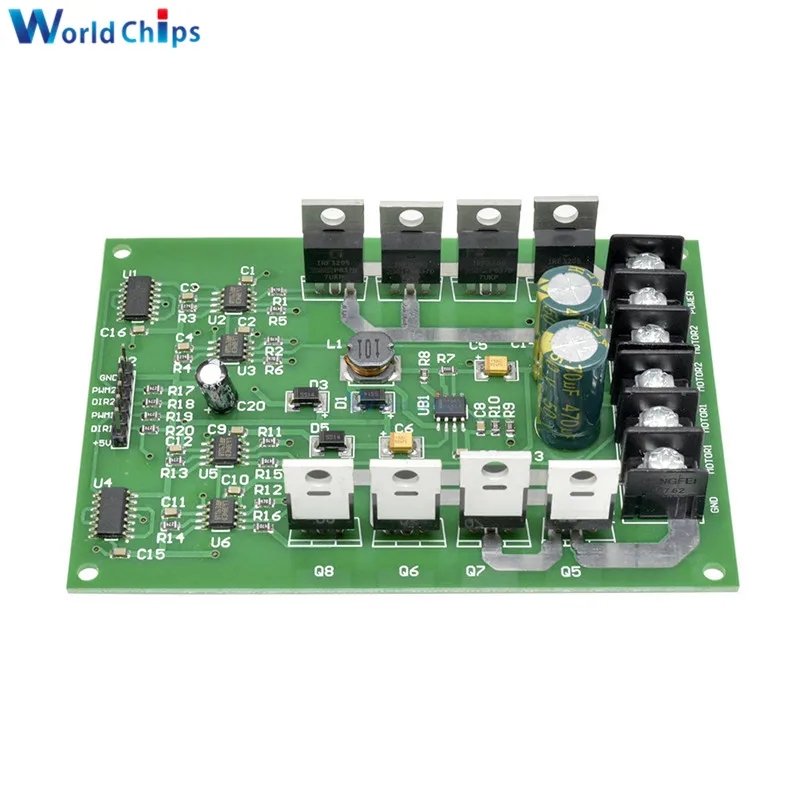

1 x плата модуля двойного двигателя H-Bridge DC MOSFET IRF3205 3-36 в 10A/15A
