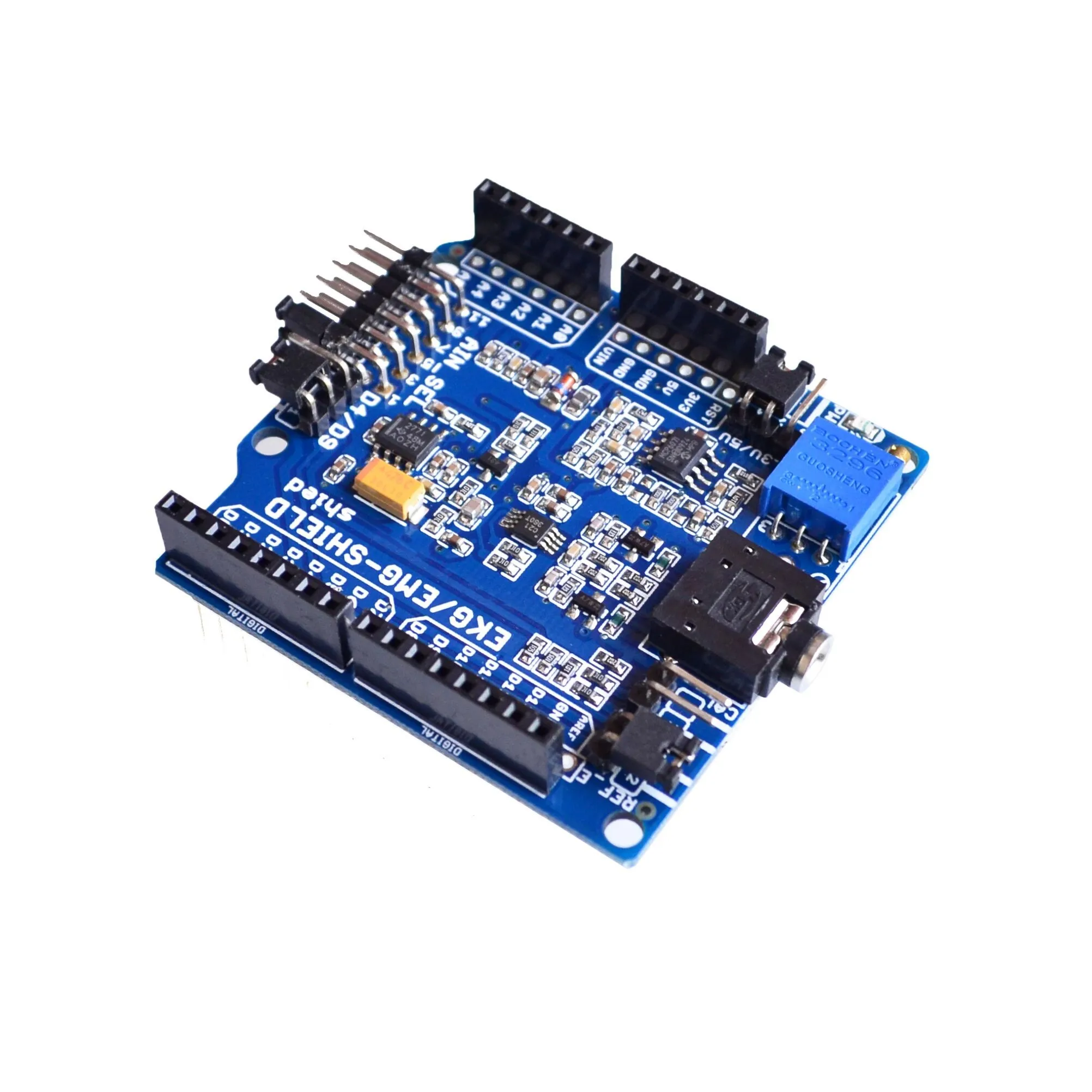

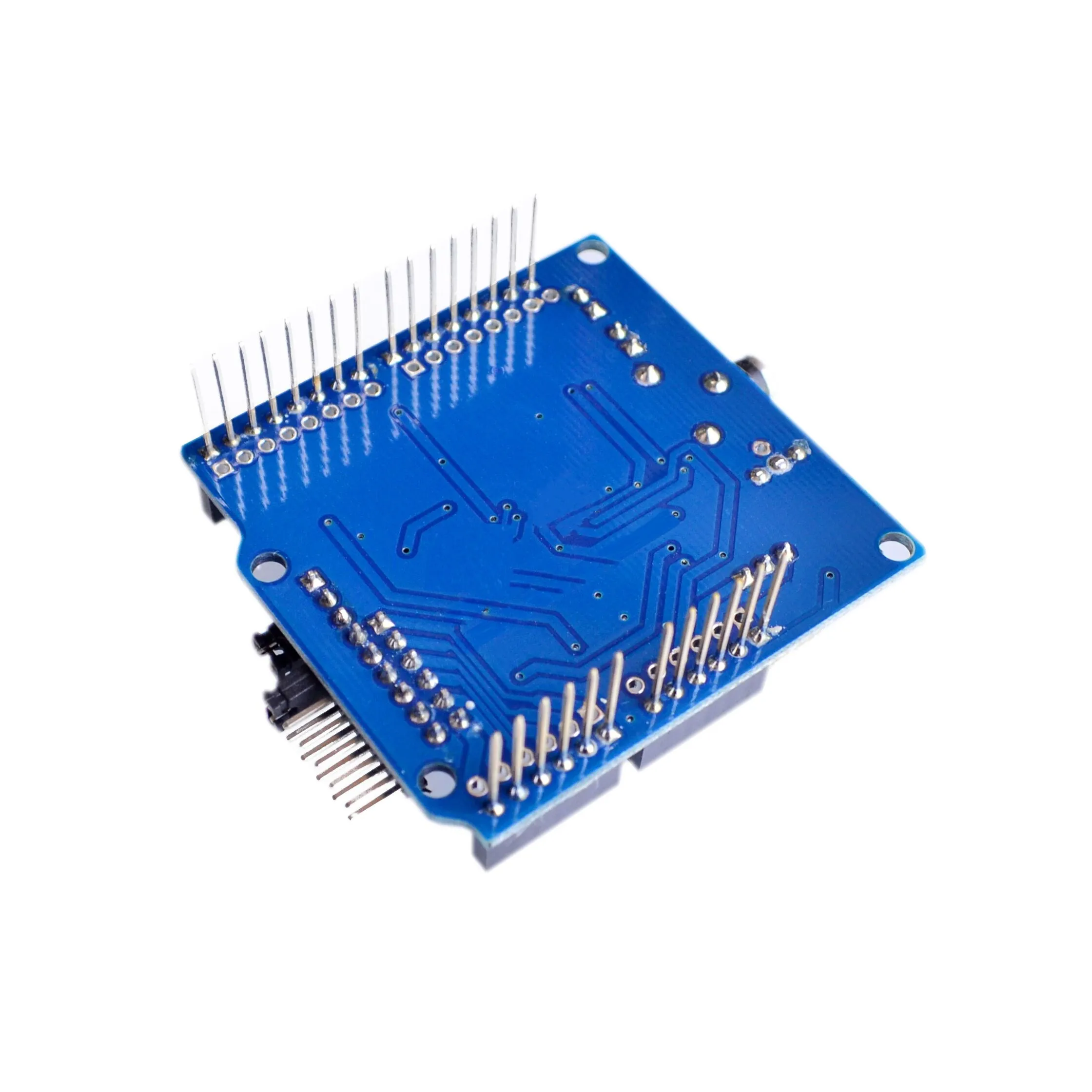

Это ЭКГ/ЭМГ щит, который позволяет как доски для захвата электрокардиографии электромиографии сигналов. Щит открывает новые возможности экспериментировать с био-отзывы. Вы можете контролировать сердцебиение и регистрировать пульс, распознавать жесты, отслеживая и анимируя мускул, как это сделано в этом проекте.
Особенности
Штабелируемые заголовки до 6 каналов могут быть сложены и подключены к A0-A6 аналоговым входам
Генерация калибровочного сигнала D4/D9 цифровой выход
Точный триммерный потенциометр для калибровки (все платы поставляются полностью собранными, протестированы и откалиброваны, так что вам не придется делать это, если вы не хотите увидеть, как все работает)
Входной разъем для нормальных или активных электродов
Работает как с 3,3 V 5V доски
Документы
SHIELD-EKG-EMG руководство пользователя revision E
Оборудование
SHIELD-EKG-EMG схема в формате PDF, выпущенная под лицензией Creative Commons атрибуция-Share Alike 3,0
SHIELD-EKG-EMG схема и доска в формате Eagle, выпущенная под Creative Commons атрибуция-Share Alike 3,0 Лицензия США
Программное обеспечение
Программное обеспечение для мониторинга электрического гуру, созданное грабом мешками
Пример захвата ЭКГ и интерфейса к электрическому гуру для OLIMEXINO-328/досок
Пример клена для захвата ЭКГ и интерфейса к электрическому гуру для OLIMEXINO-STM32
Pinguino пример захвата и интерфейса EKG для электрического гуру для PIC32-PINGUINO/OTG/MX220 (см. readme и комментарии в коде для получения дополнительной информации
