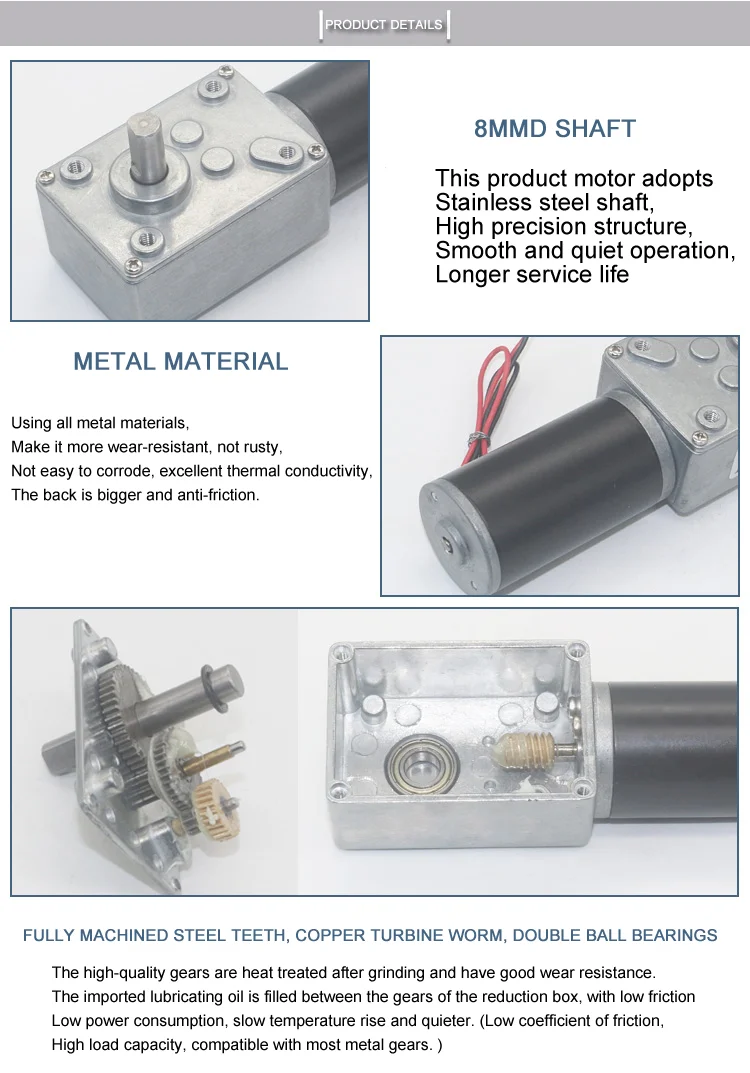

Электродвигатель-редуктор BringSmart A58SW31ZY, 12 В, 27 обмин, 60 кг. см

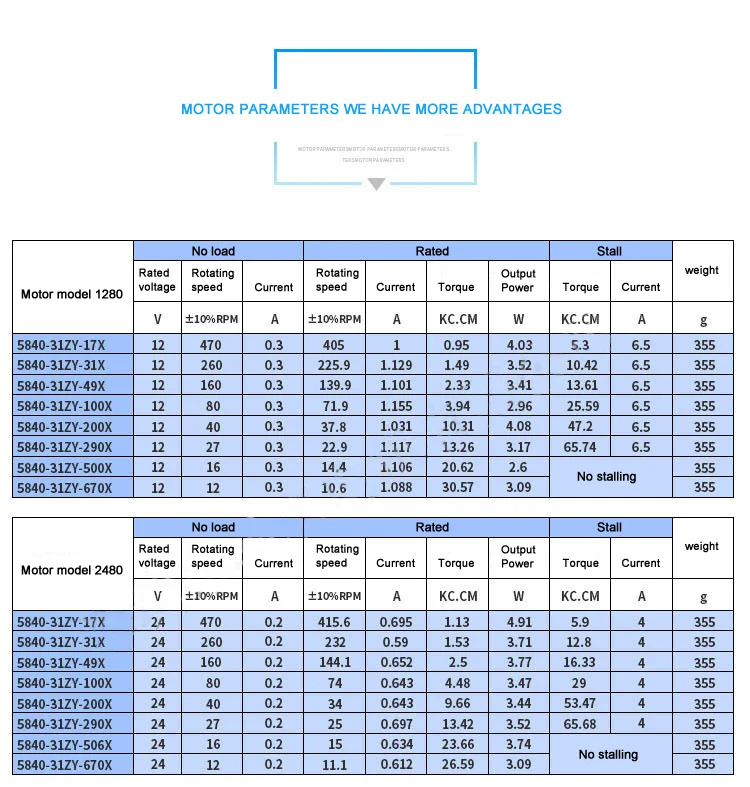

Спецификация:

Модель: A58SW31ZY

Напряжение: 12 В

Без скорости нагрузки: 27 об/мин

Без нагрузки Curren ≤ 350MA

Номинальная скорость: 20 об/мин

Номинальный ток≤ 1,6а

Номинальный крутящий момент: 60 кг. См

Крутящий момент: 70 кг. См

Сила тока: 6,5a

Коэффициент редуктора: 290

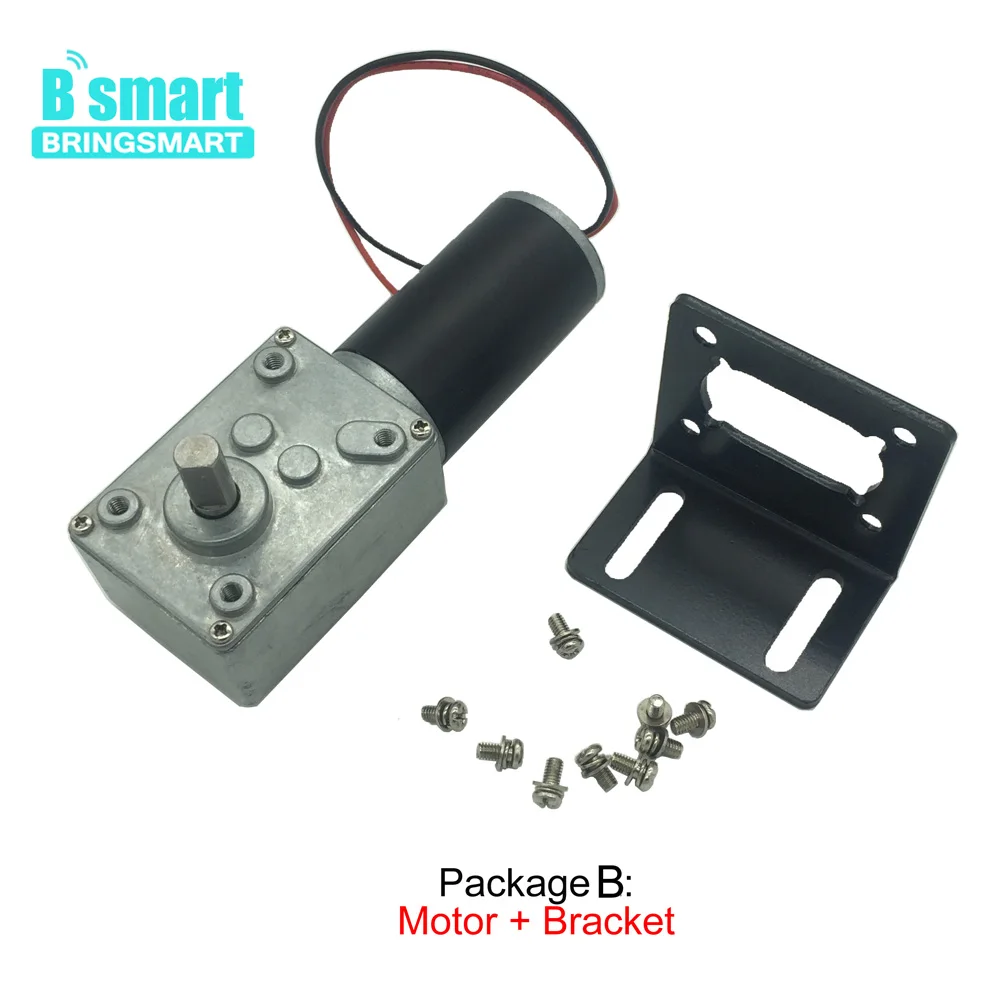

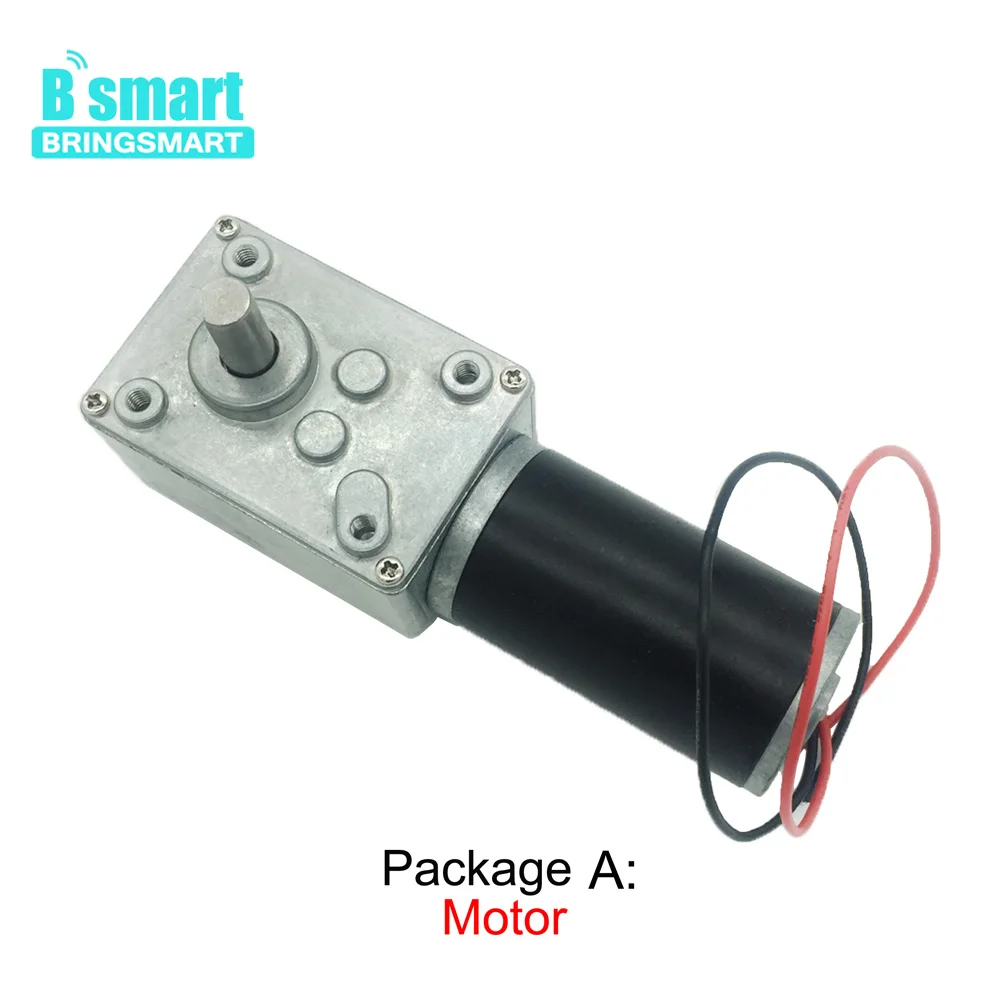

Посылка A и B:Двигатель отмечен красным терминалом, подключенным к положительному источнику питания постоянного тока 12 в, другой конец подключен к отрицательному источнику питания. Не может подключаться к сети переменного тока напрямую.

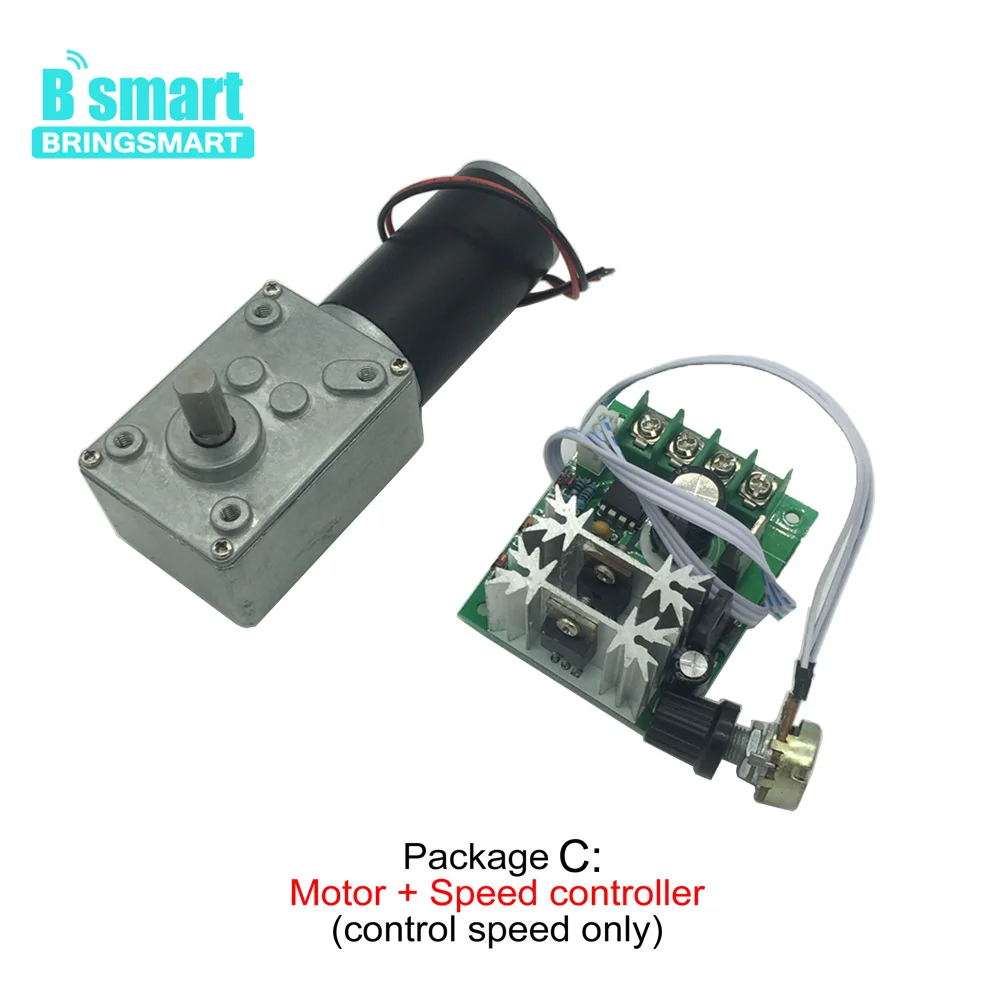

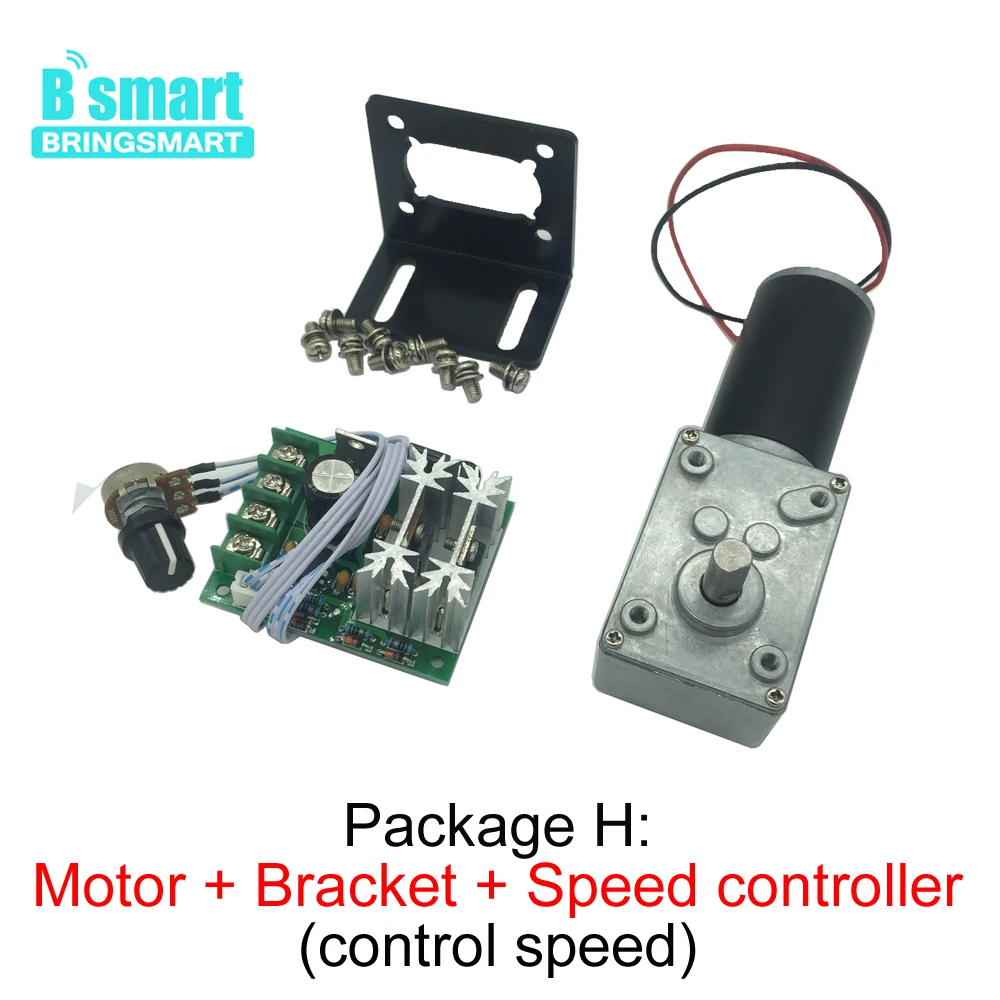

Посылка C и H метод проводки:DC 12v 10A максимальный источник питания, подключенный к контроллеру скорости, затем контроллер скорости подключите двигатель. Нельзя подключить питание переменного тока напрямую или параметры мощности постоянного тока выше 12 в 10 А, или двигатель выгорит. На задней части контроллера скорости есть способ подключения.

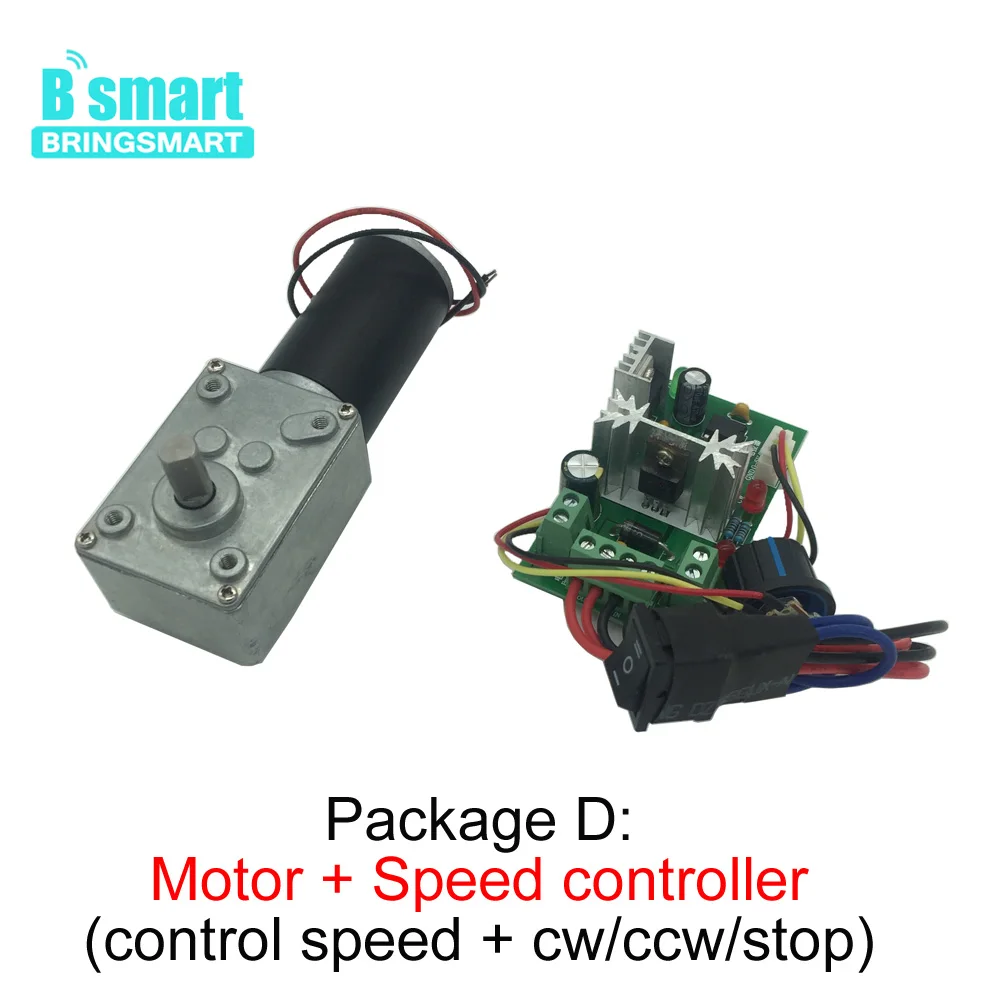

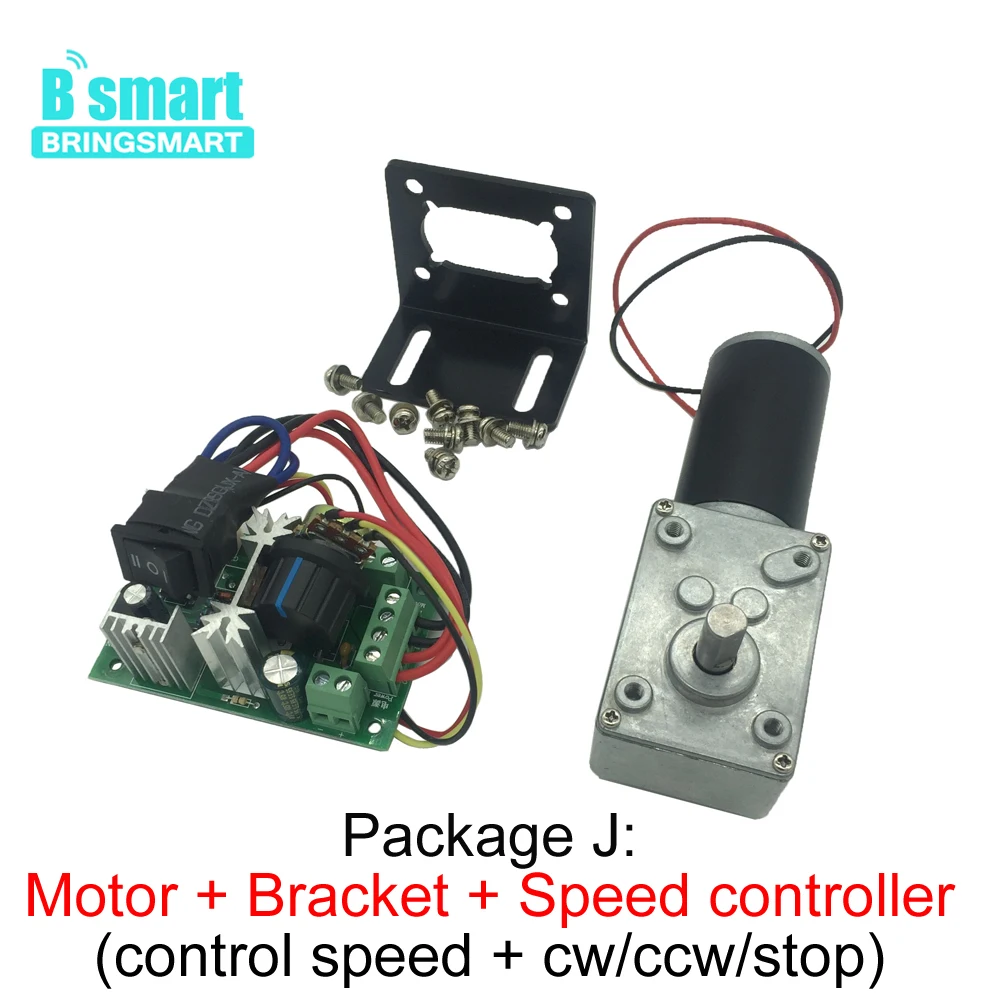

Посылка проводки D и J:DC 12v 10A максимальный источник питания, подключенный к контроллеру скорости, затем контроллер скорости Подключите двигатель. Нельзя подключить питание переменного тока напрямую или параметры мощности постоянного тока выше 12 в 10 а, или двигатель выгорит. Мощность +: подключение 12 в постоянного тока питания положительное, мощность-: подключение 12 в постоянного тока питания отрицательное, двигатель M1: подключение двигателя положительное, мотор M2: подключение двигателя отрицательное.

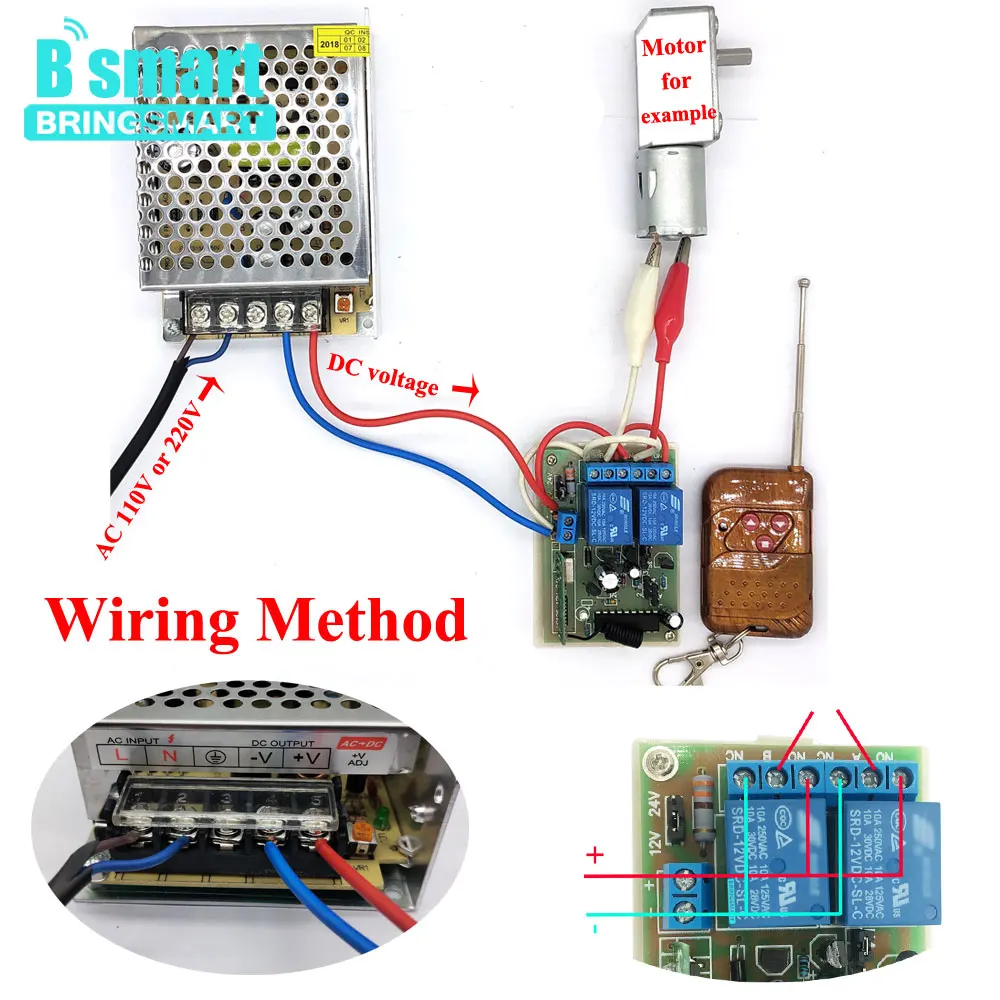

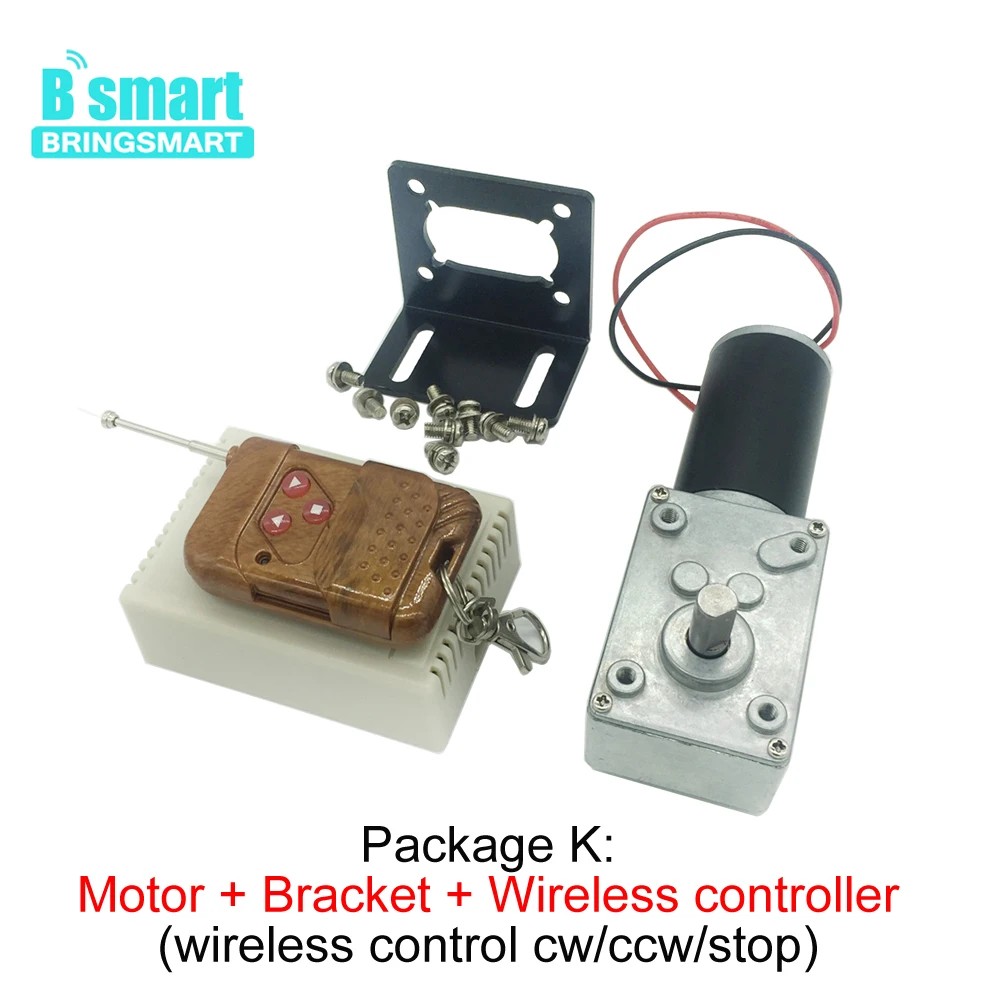

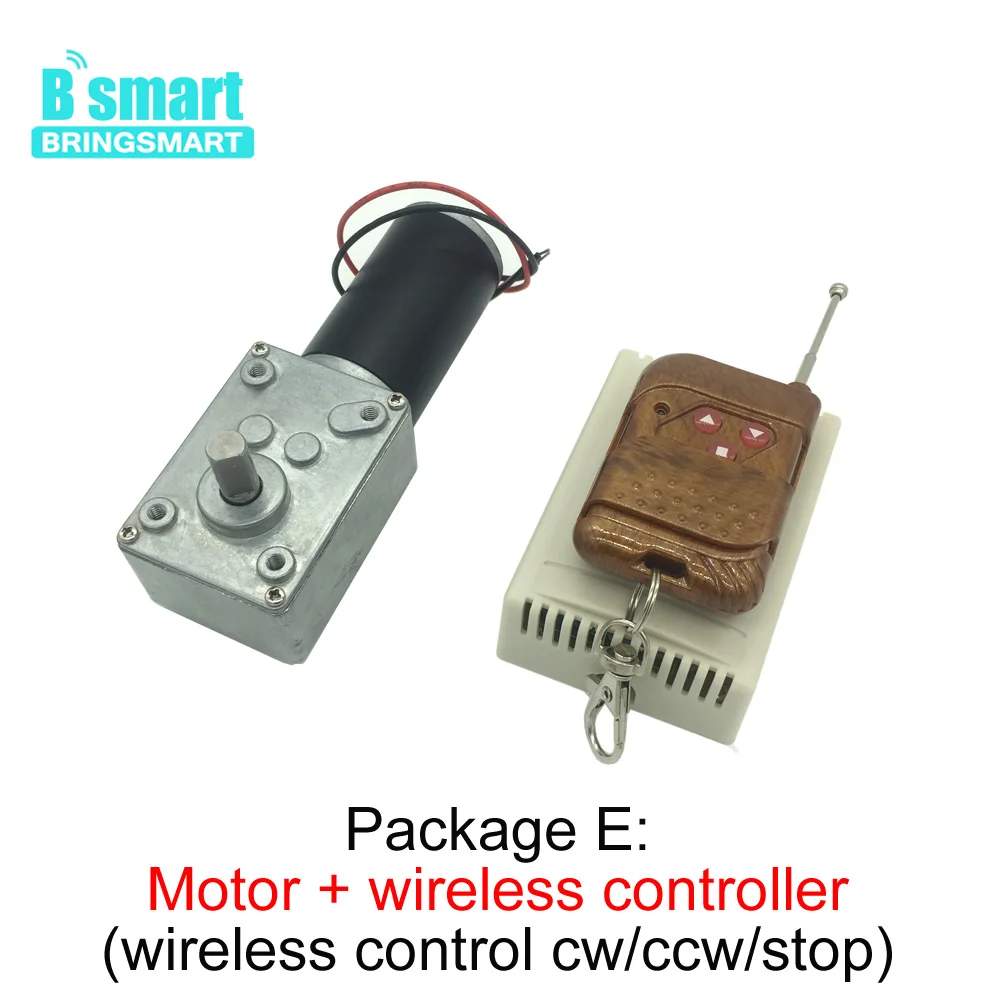

Посылка E и K:DC 12 в 10 а максимальный источник питания, подключенный к беспроводному контроллеру, затем контроллер подключает двигатель. Нельзя подключить питание переменного тока напрямую или параметры мощности постоянного тока выше 12 в 10 а, или двигатель выгорит. ''+'': подключение 12 в постоянного тока положительная мощность и два без клемм, ''-'': подключение 12 в постоянного тока отрицательная мощность и два NC клеммы, терминал: подключение положительного двигателя, B терминал: Подключите отрицательный двигатель. Пожалуйста, обратитесь к конкретной ссылке ниже.

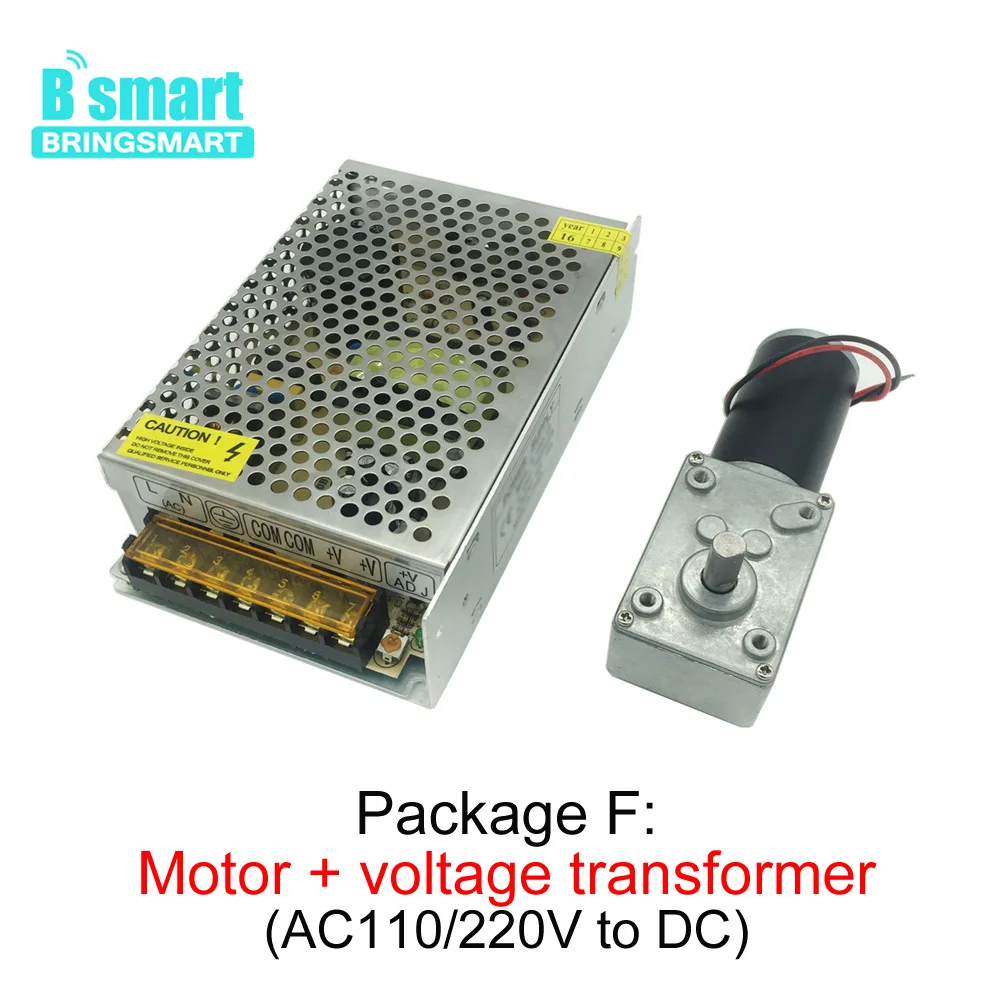

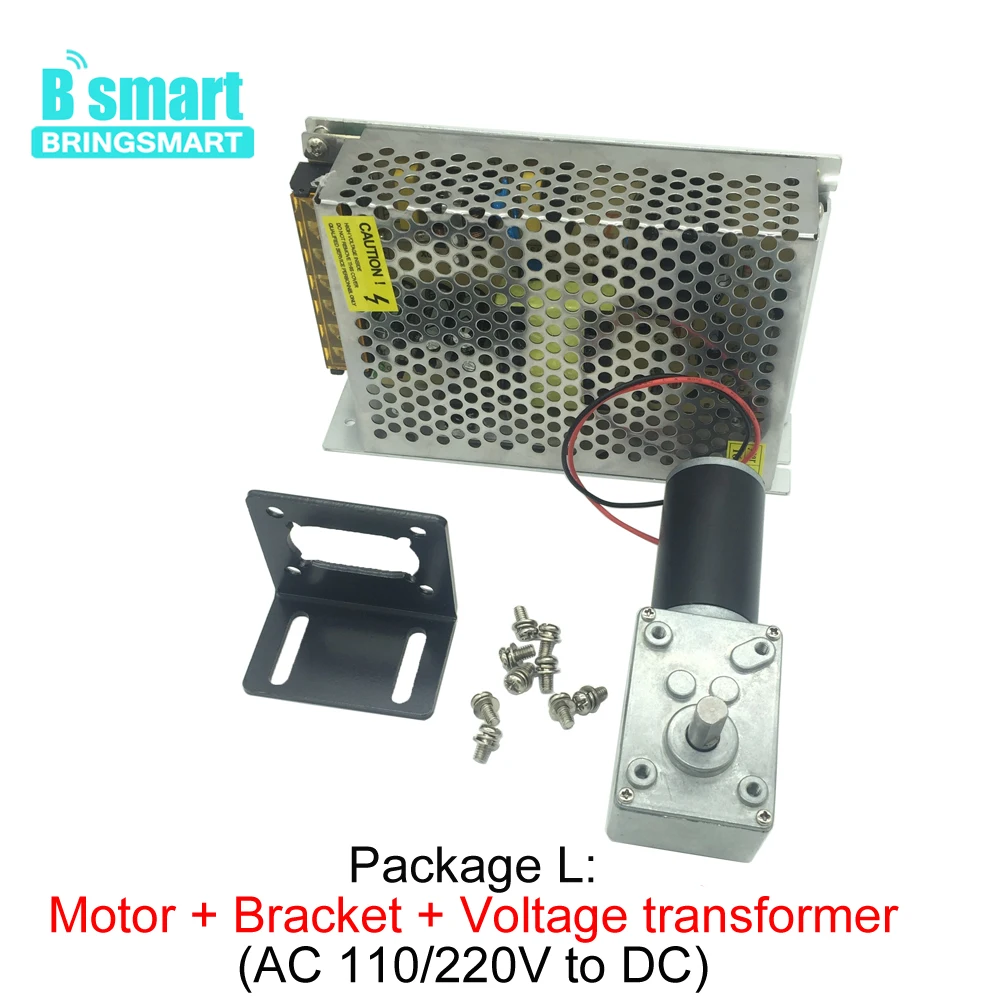

Посылка F и L проводка:110 / 220v переменного тока для подключения трансформатор, во-первых, затем трансформатор подключения двигатель. L: подключите положительный источник питания переменного тока, N: подключите отрицательный источник питания переменного тока, третий терминал подключите провод заземления. ''- V'': Подключение отрицательного двигателя, ''+ V'': Подключение положительного двигателя.

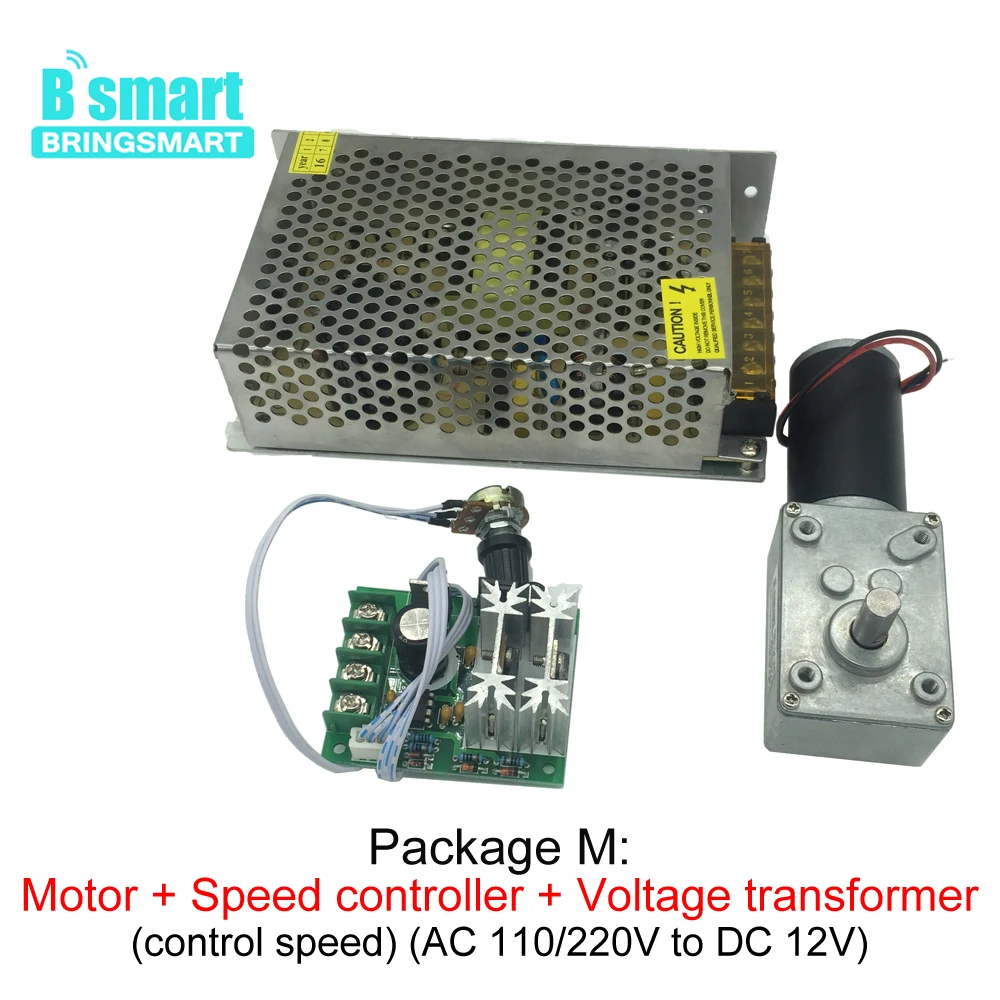

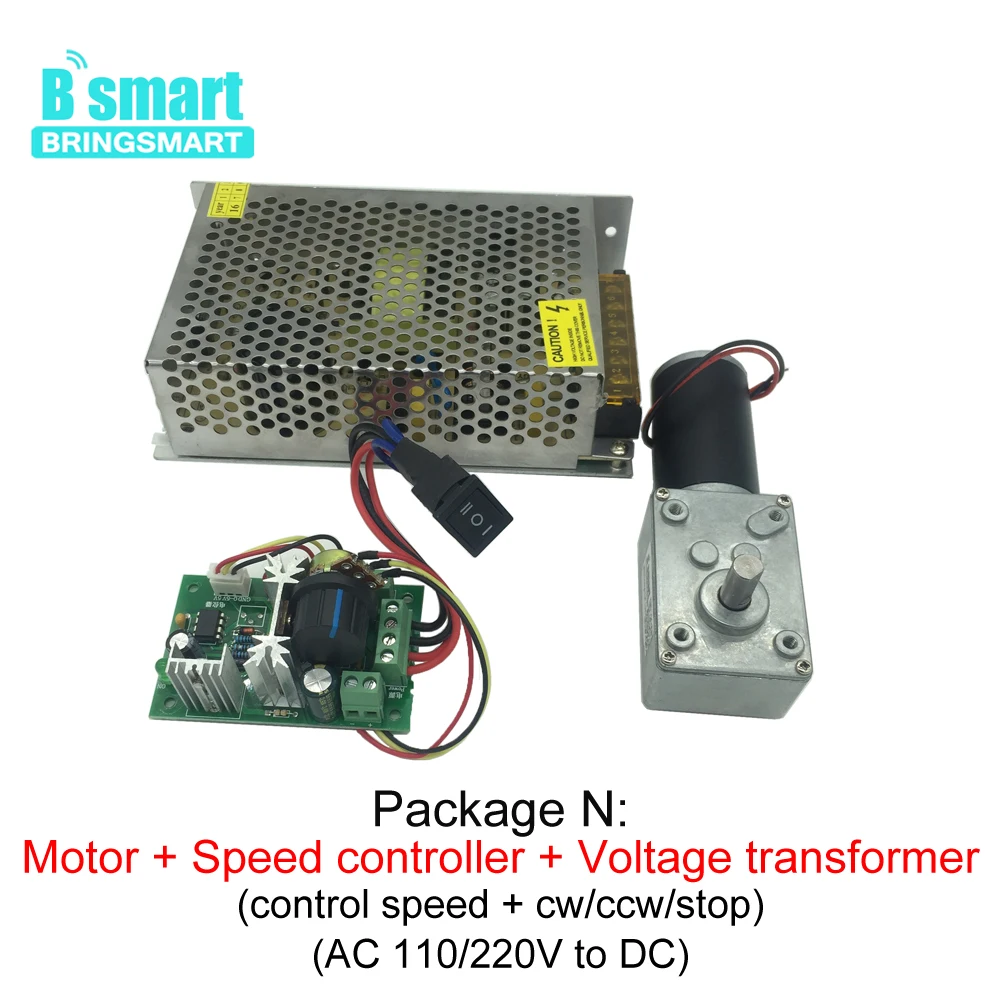

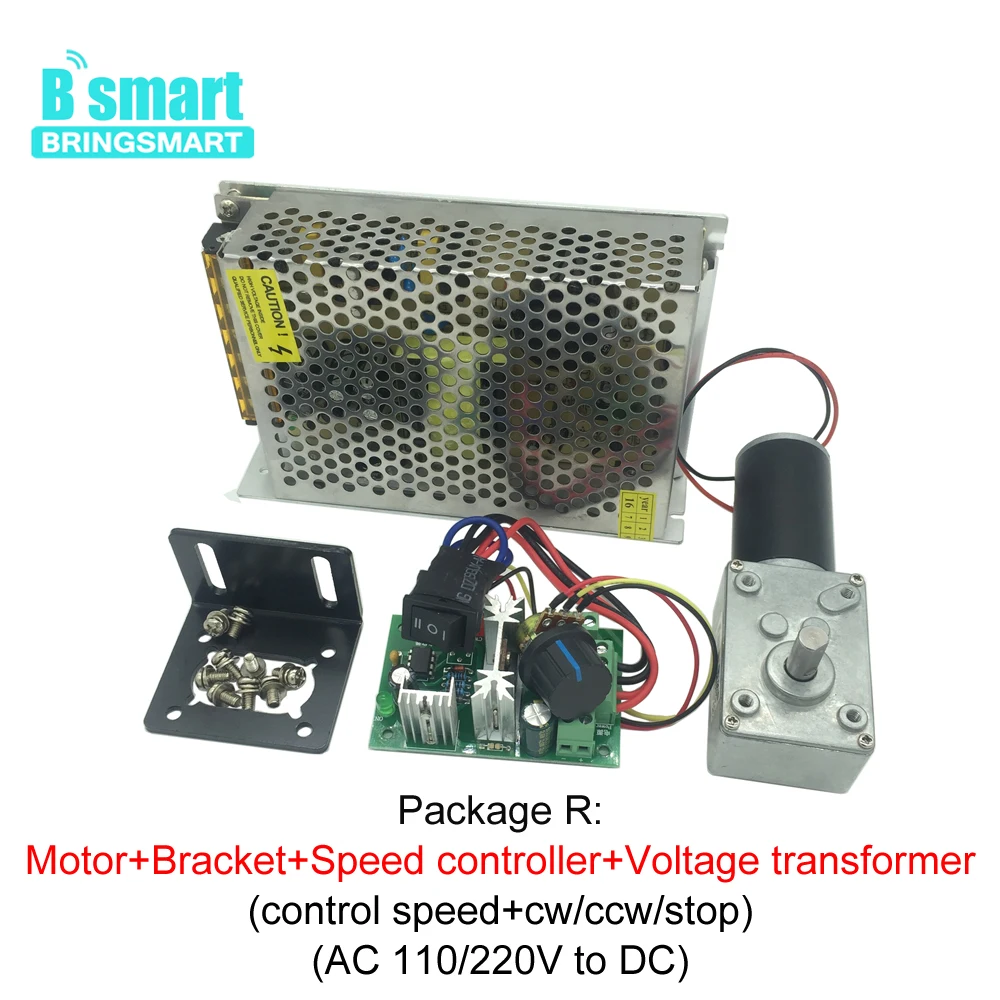

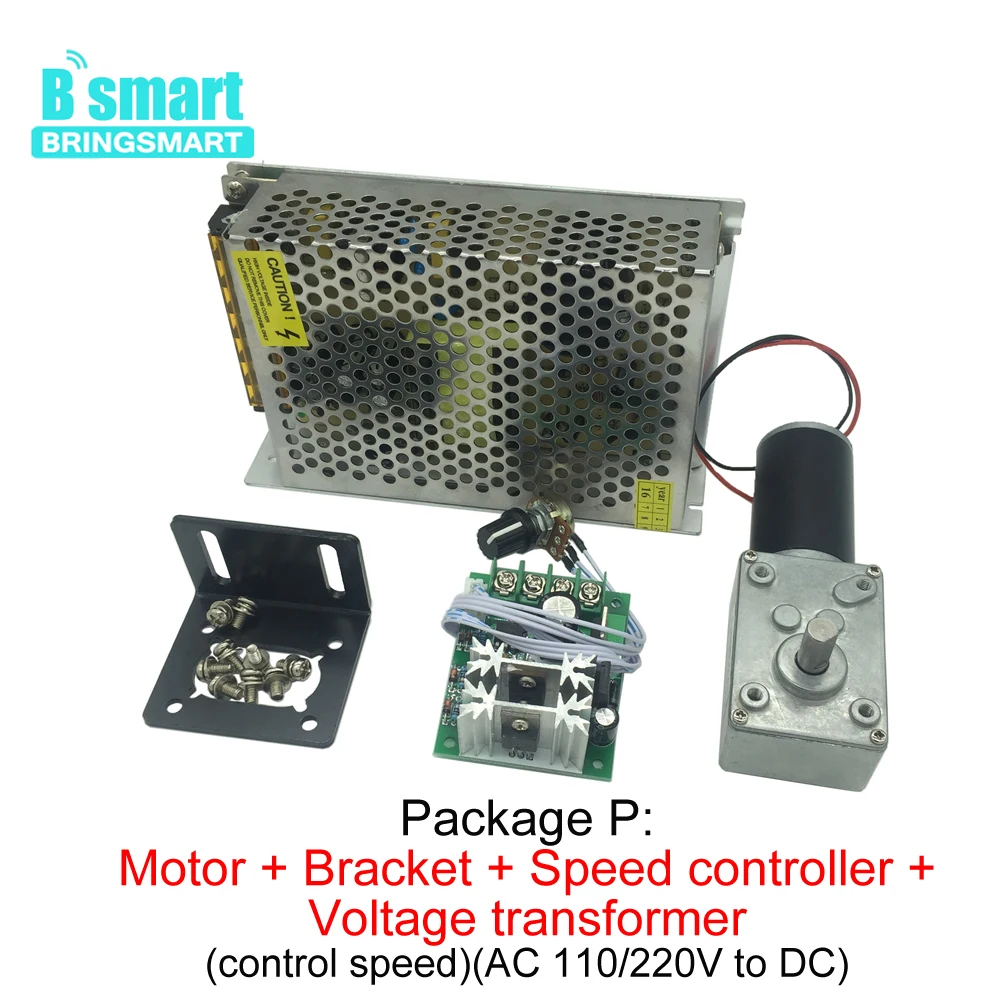

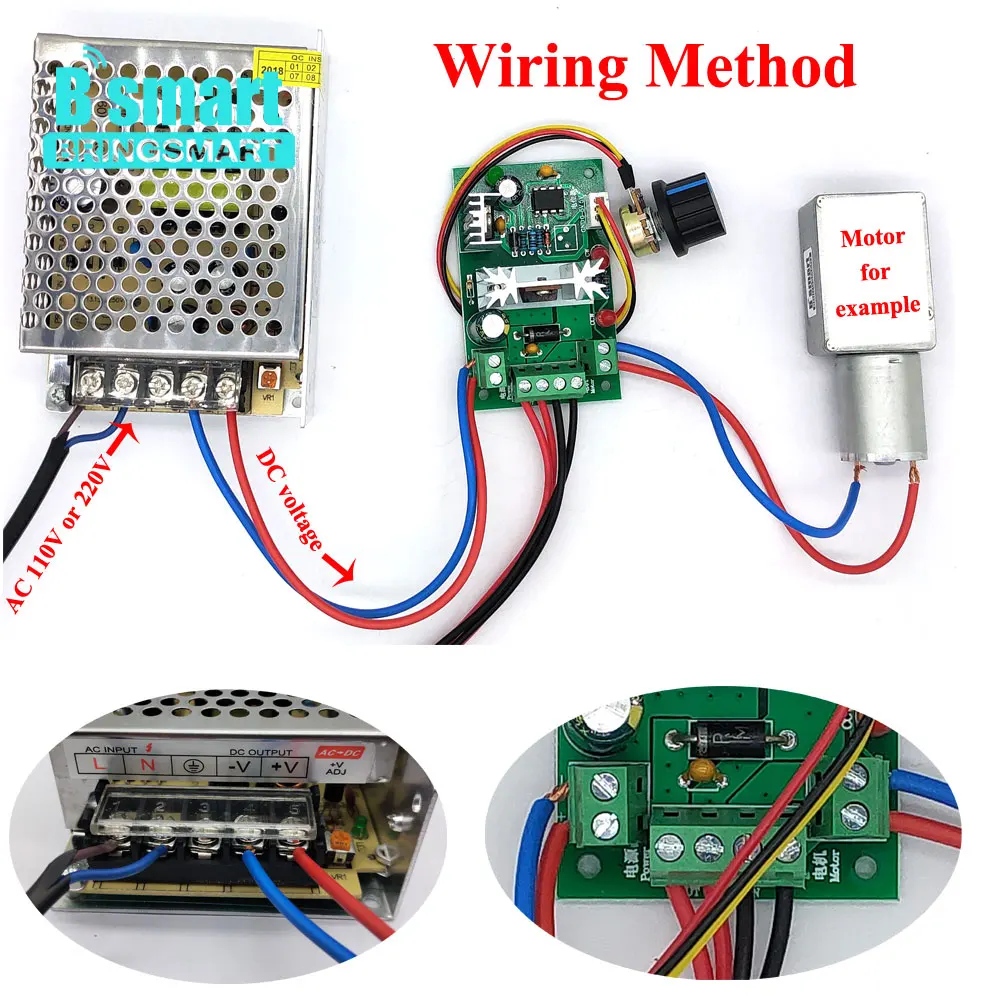

Посылка M,N,P и R:110 / 220v переменного тока для подключения трансформатор, тогда трансформатор подключен к регулятор скорости, и, наконец, регулятор скорости подключения двигатель. Трансформатор (L: подключается к положительному источнику питания переменного тока, N: подключается к отрицательному источнику питания переменного тока, третий терминал подключается к заземляющему проводу, ''- V'': подключен к отрицательному полюсу питания контроллера скорости,'' + v'' подключен к положительному полюсу мощности регулятора скорости, контроллер скорости (двигатель +/M1: подключите двигатель положительным, Мотор-/м2: подключение двигателя отрицательное).

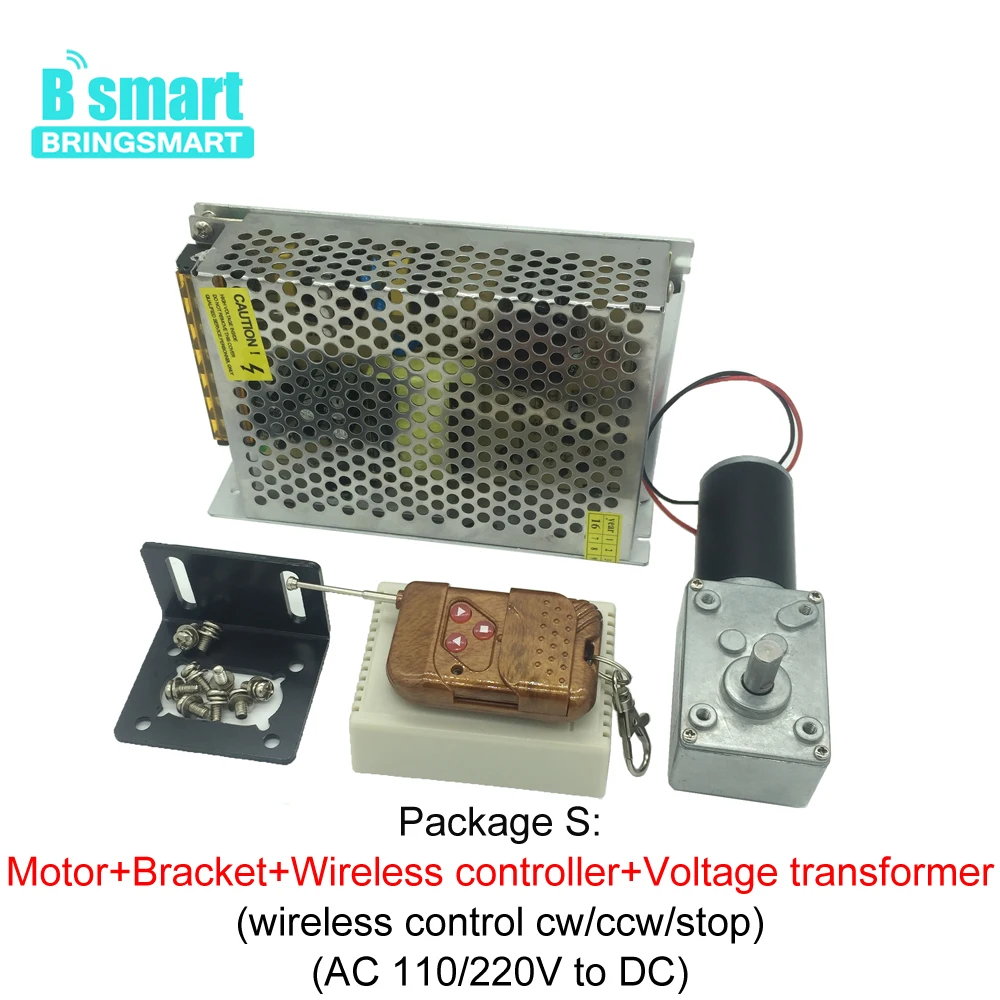

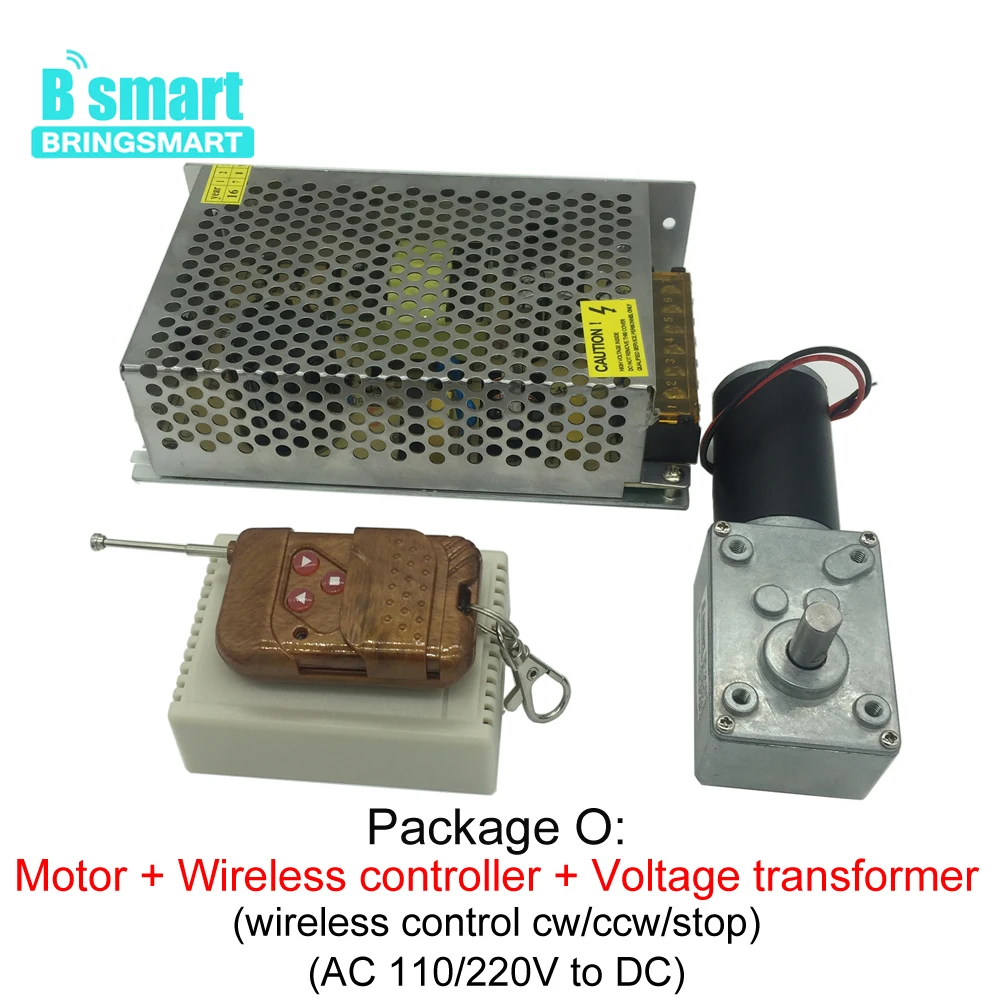

Посылка O и S проводка:110 / 220v переменного тока для подключения трансформатор, тогда трансформатор подключен к беспроводной контроллер, последний беспроводной контроллер подключения мотора. Трансформатор (L: подключите положительный полюс источника питания переменного тока, N: подключите отрицательный полюс источника питания переменного тока, третий терминал подключите провод заземления. ''- V'': подключение к отрицательному полюсу ''-'' беспроводного контроллера, ''+ V'': подключение положительного полюса'' + ''контроллера, беспроводного контроллера ('' + '': подключите 12 в DC power'' + V'' и два без клемм, ''-'': подключите 12 в DC power ''-V'' и два NC клеммы, терминал: подключите положительный полюс двигателя и B терминал: Подключите отрицательный полюс двигателя. Пожалуйста, обратитесь к конкретной ссылке ниже.)
