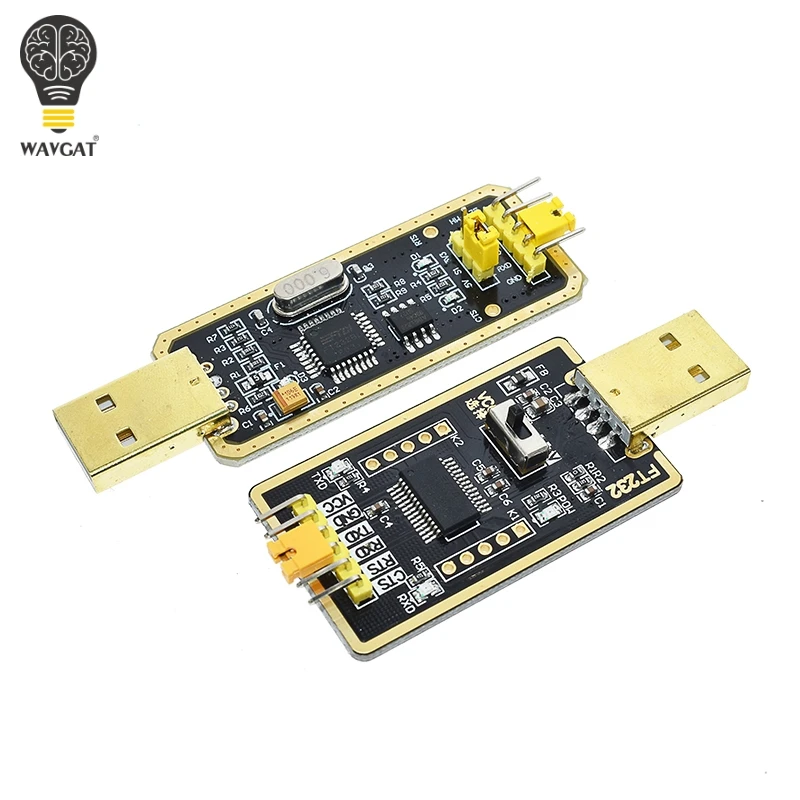

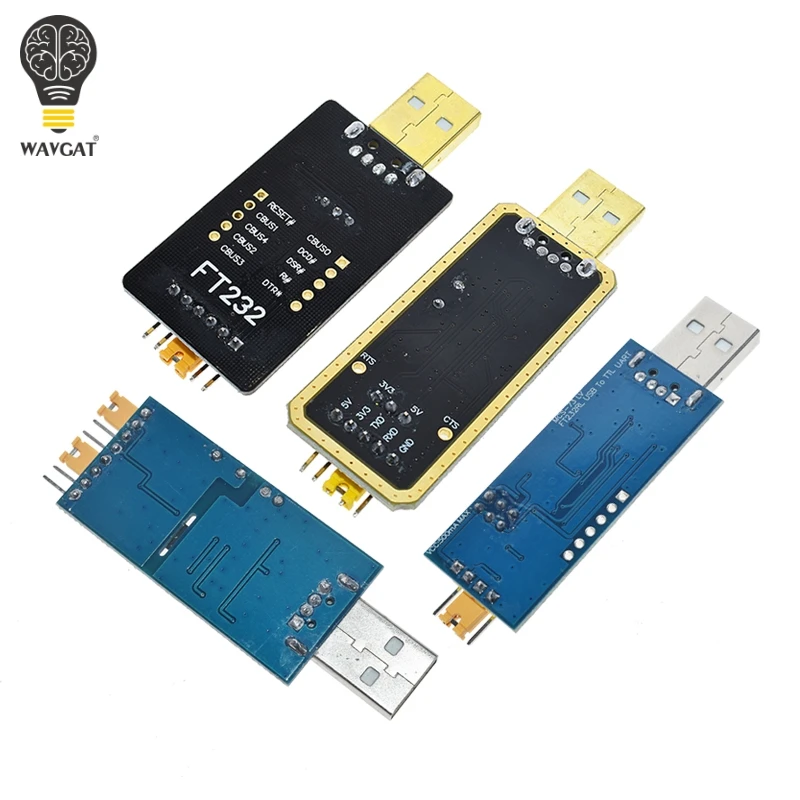

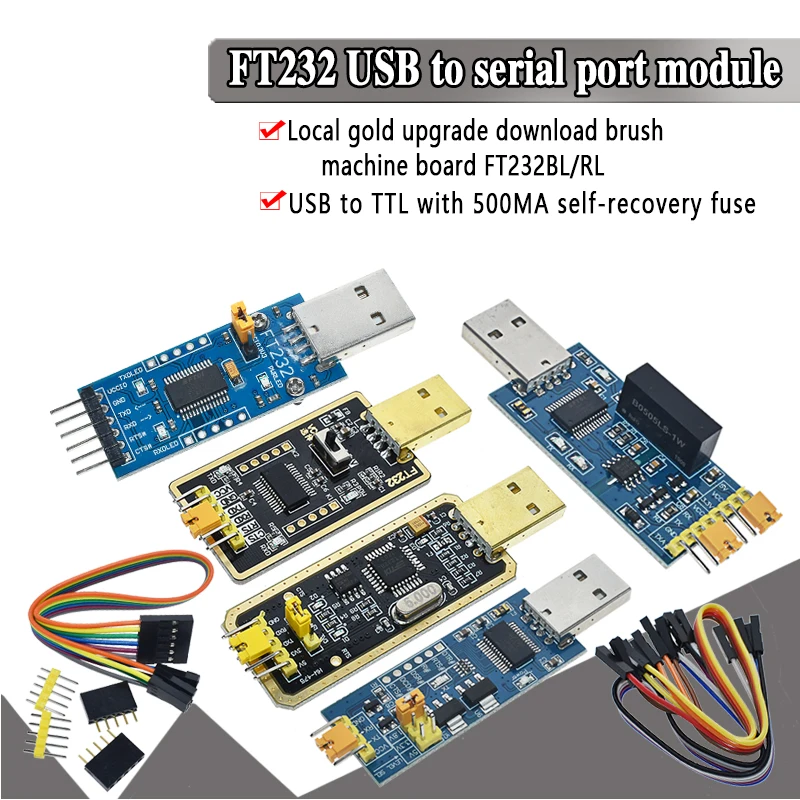

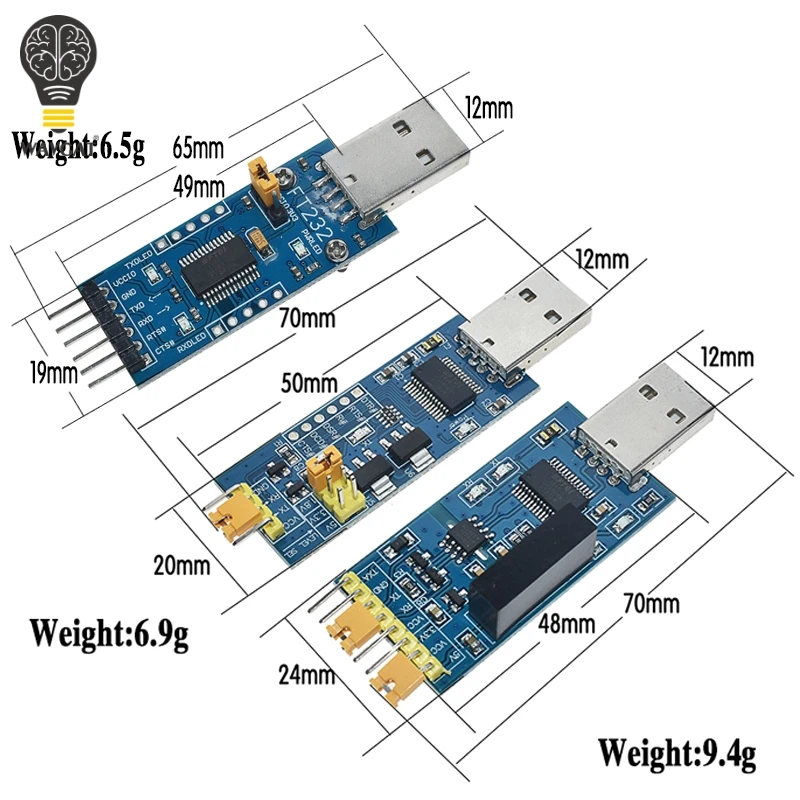

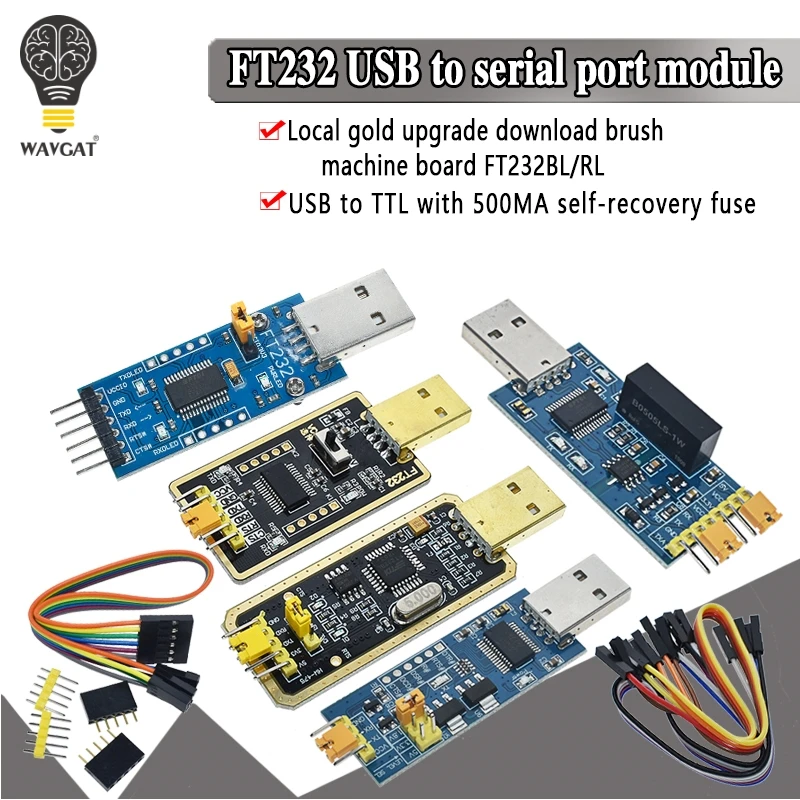

Кабель WAVGAT FT232BL, FT232RL, FT232, USB к TTL, 5 В, 3,3 В, для модуля последовательного адаптера для Arduino, USB к 232, поддержка win10

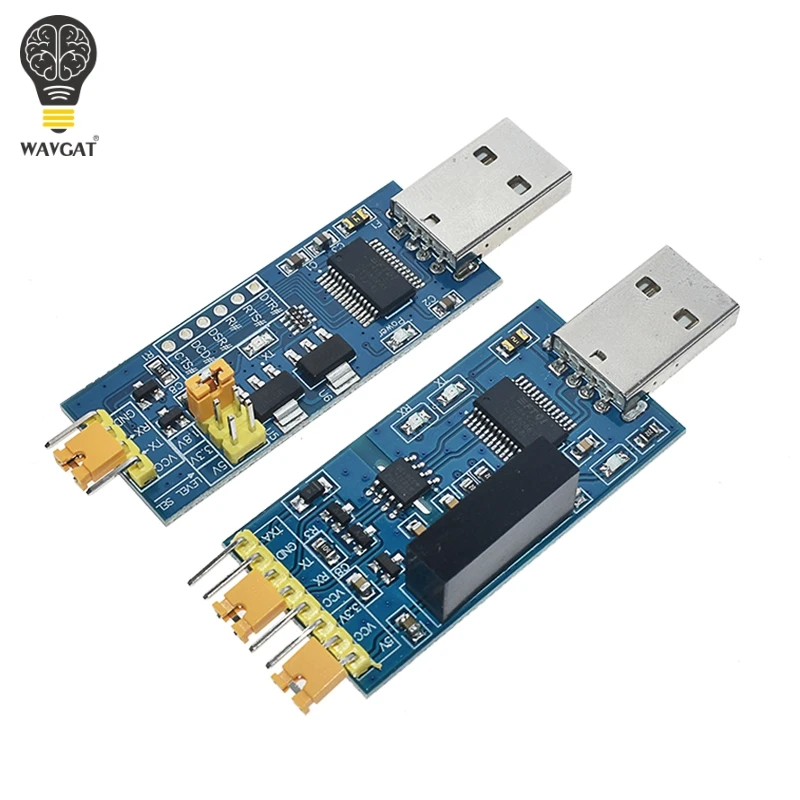

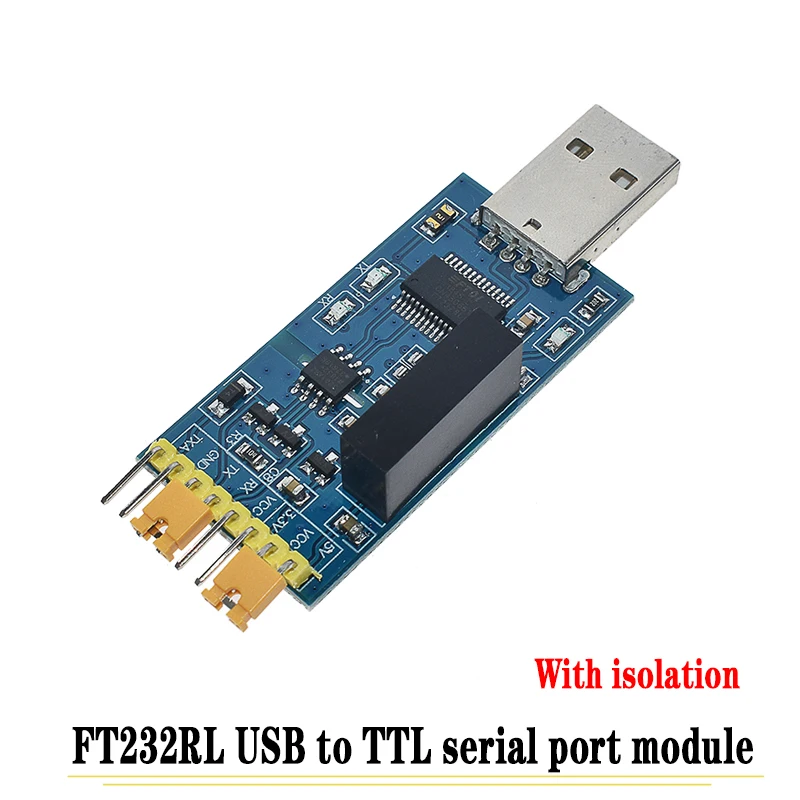

Магнитная изоляция USB к TTL последовательный портFT232RL магнитная изоляция USB к TTL последовательный интерфейс (UART/COM) модуль, основной контроль использует FTDI USB чип FT232RL, ADI цифровой изолятор ADUM3201, Jinshengyang модуль изоляции питания, С 1000V DC напряжением изоляции и до 1 Мбит/с надежной скоростью связи. Сторона USB и выход TTL полностью изолированы, что полностью гарантирует безопасность компьютера и эффективно снижает помехи.ХарактеристикаFT232RL мастер-контроль, известный в отрасли usb-чип, стабильный выбор для промышленного применения.Ади Магнитный изоляционный чип ADUM3201 имеет быструю скорость, хорошую форму волны и меньшее энергопотребление, чем фотоэлектрическая изоляция.На борту большой дистанционный изолированный источник питания, без внешнего источника питания, до тех пор, пока может использоваться вставка интерфейса USB.Увеличьте зазор изоляции, прослойка печатной платы, лучше Избегайте ползучести, улучшите показатели безопасности.Интегрированный защитный диод для улучшения возможностей защиты.USB-A открытый интерфейс может быть использован непосредственно путем вставки usb-порта в компьютер без подключения проводов.Связь уровень может быть легко переключается на 5V или 3,3 V корпус перемычки.VCC выходное напряжение может выход 5V/3,3 V, уровень связи и VCC напряжение может быть один и тот же или по-разному.TX выводит независимое TX-D (выход открытого слива) через обратный диод, что облегчает подключение микроконтроллера STC.Бортовой источник питания, отправка и получение трех светодиодный индикаторов.Типичное применениеИзолированный USB для TTL последовательной связи и отладки при высоковольтных опасных условияхОбновление периферийной прошивки, такой как маршрутизатор, телеприставка и т. Д.Процедура сжигания (загрузка)Высокоскоростная USB коммуникационная плата интерфейса UART (ограничение до 2 Мбит/с)Встроенная продукция для повышения надежности связи

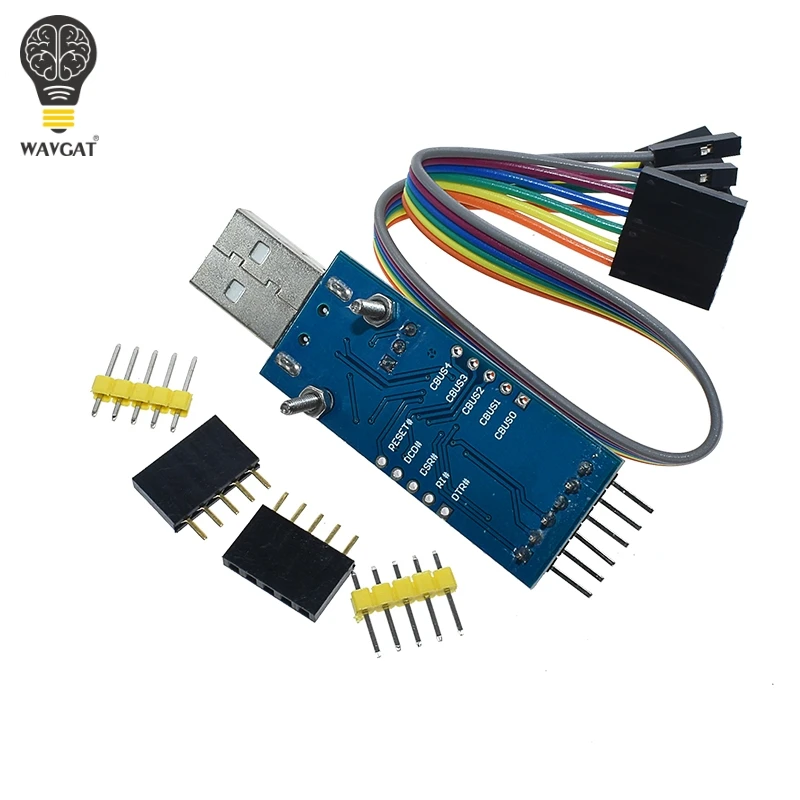

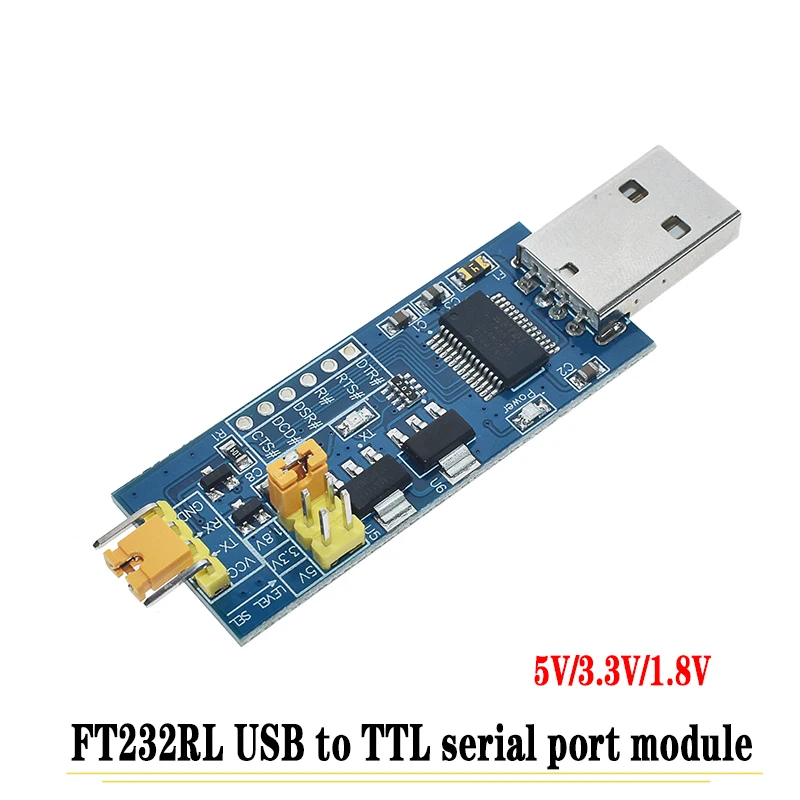

Этот модуль поддерживает 5V/3,3V/1,8V трехуровневый переключатель, VCC/TX/RX/RTS/CTS/DTR/DCD/RI/переключательХарактеристики модуля:1. Оригинальный чип управления FT232RL имеет быструю скорость и хорошую стабильность.2. Поддержка Windows XP/WIN7/WIN8/WIN10 32-64 bit system.3. Стабильная скорость до 3 Мбит/с (3 раза 921600).4. В источника питания VCC и уровня сигнала (в том числе с контролем потока pin CTS/RTS DTR/RI/DCD) может быть легко переключать на 5V/3,3 v/1,8 v для того чтобы приспособиться к различным напряжением систем.5. Интегрированная мощность (синий), получить (зеленый), отправить (красный) три индикатора.6. Самовосстанавливающийся Предохранитель 500 мА на плате может автоматически отключаться в чехол от перегрузки по току/короткого замыкания, эффективно защищая безопасность компьютера.7. Сильная мощность источника питания, максимальная выходная мощность 500 мА тока, может управлять большинством одночипных микрокомпьютерных систем.8. Интегрированный защитный диод, иногда аномальное напряжение сигнальной линии не повредит модуль.9. Для облегчения управления потоком оборудования выводятся сигнальные контакты CTS/RTS/DSR/RI/DCD.10. Маленький размер, высокая интеграция, PCB всего 20*50 мм, занимает только ширину интерфейса USB, даже если порт USB очень близко к компьютеру, это не повлияет на вставку других устройств.

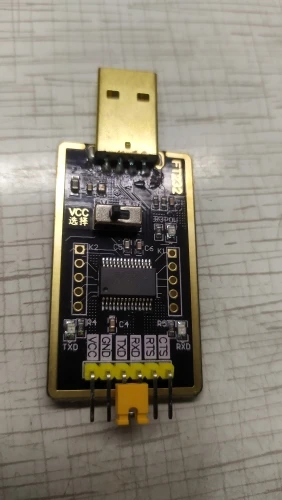

Описание штифта1. 5V/3,3 V/1,8 V выберите pin: включение/выключение крышка короткого замыкания выбрать выходное напряжение. (должен быть подключен)2. TX/RX: Серийный штырь данных (относится к модулю TX/RX, соответствующий внешнему устройству RX/TX)3. VCC/GND: мощность/Земля (GND должен быть подключен, VCC может быть приостановлен)Аппаратный штифт управления потоком защищены, потому что редко используется, поэтому по умолчанию нет сварочного штифтаКонтактный разъем TX/RX для короткого замыкания напрямую подключается при отправке, для тестирования функции и может быть удален при использовании.
