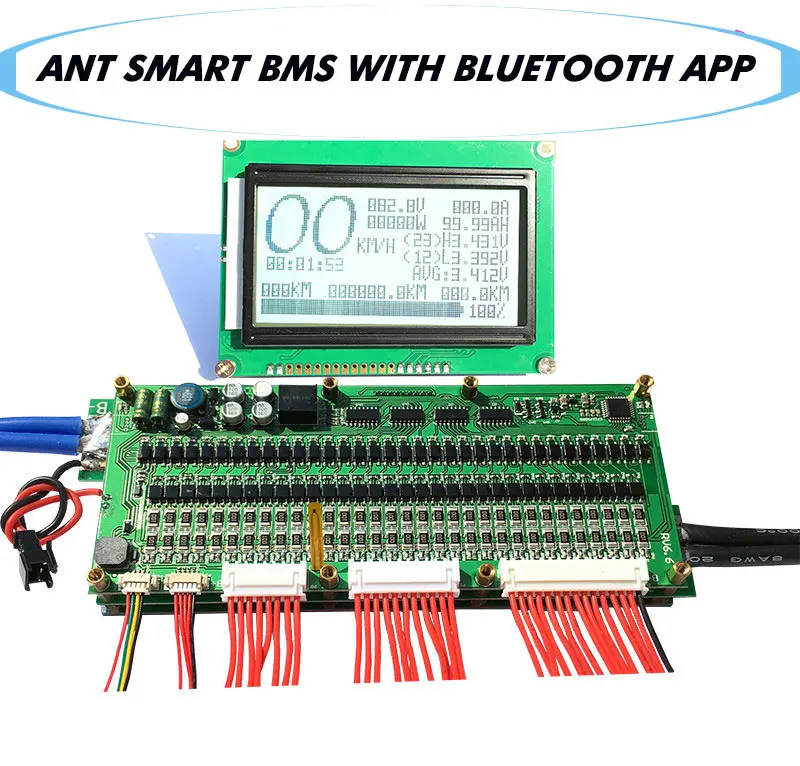

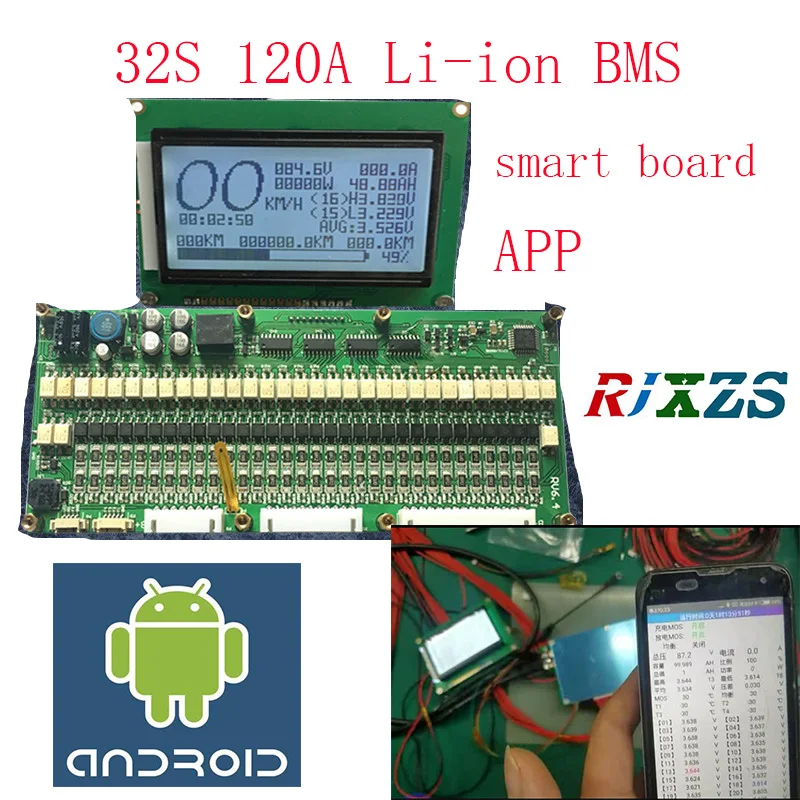

Смарт-плата ANT BMS 32S lipo литий-полимерная BMS/PCM/PCB, защитная плата для батареи 32 шт. 18650, литий-ионная батарея с функцией баланса с переключателем температуры
Поддерживает только смартфон Android, приложение поддерживает только android. У нас есть приложение на английском языке.
Литий-ионный аккумулятор (3,7 V), 8S до 32С все может поддерживать.
LiFePO4 (3,2 V), 8S до 32S все могут поддерживать.
LTO (2,4 v), 10S до 32S все могут поддерживать.
Примечание:Эта BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый фирменный аккумулятор.

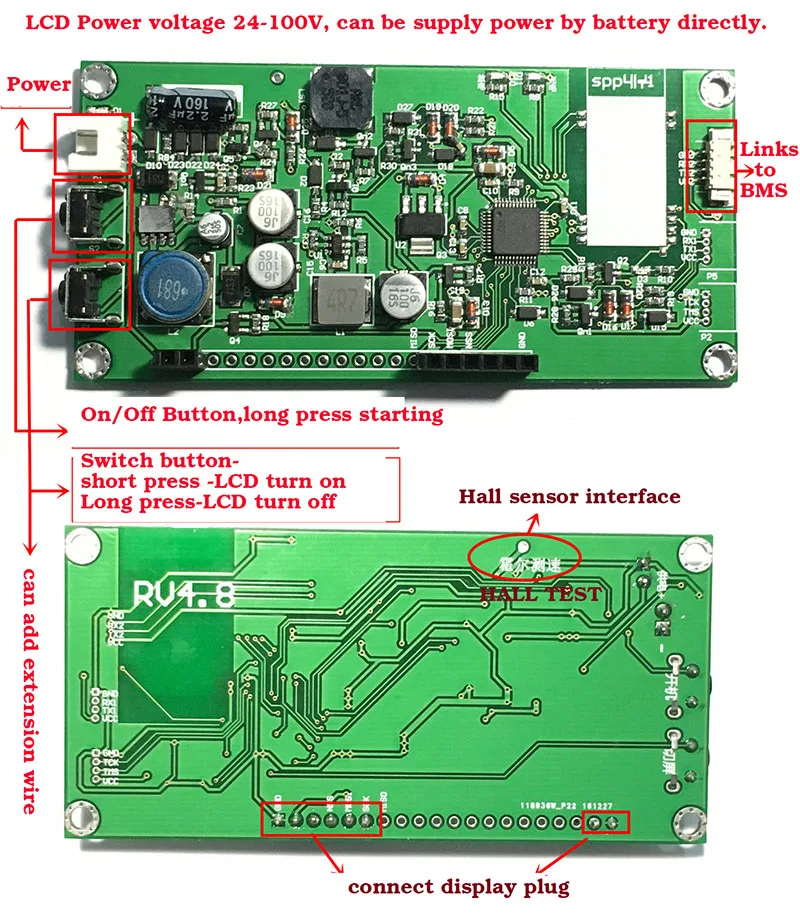

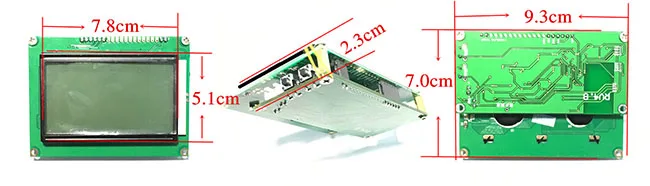

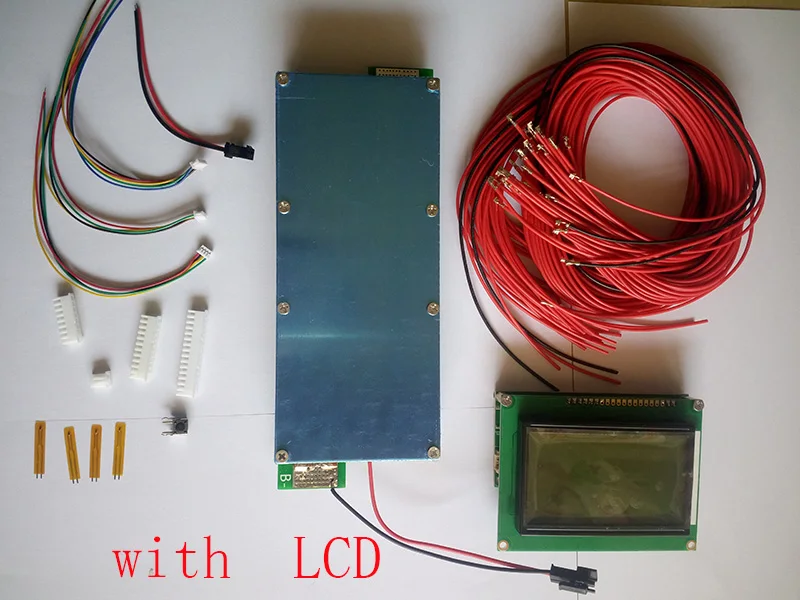

С ЖК-дисплеем версия: BMS добавить LCD

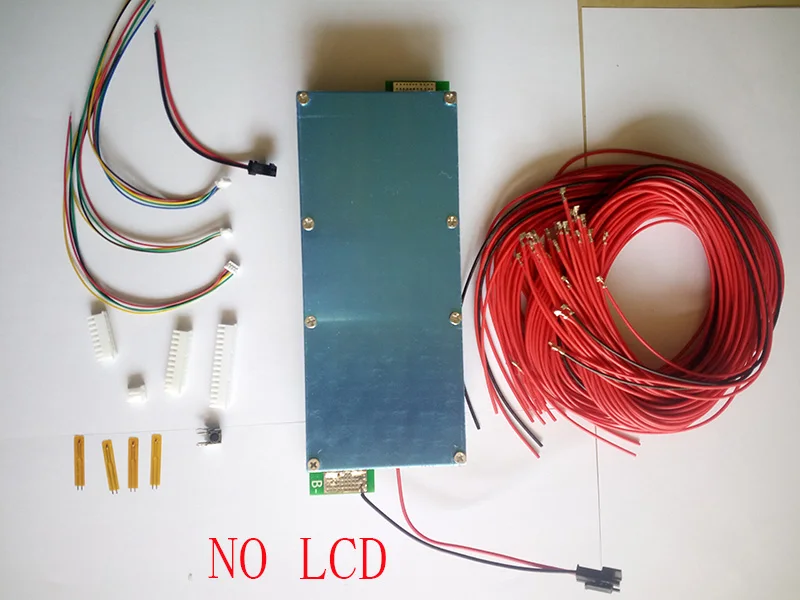

Без ЖК-версии: только BMS, без ЖК-дисплея.
Версия 50A: непрерывный рабочий ток 50A, пиковый ток 70A
Версия 80A: непрерывный рабочий ток 80A, пиковый ток 100A
Версия 100A: непрерывный рабочий ток 100A, пиковый ток 150A

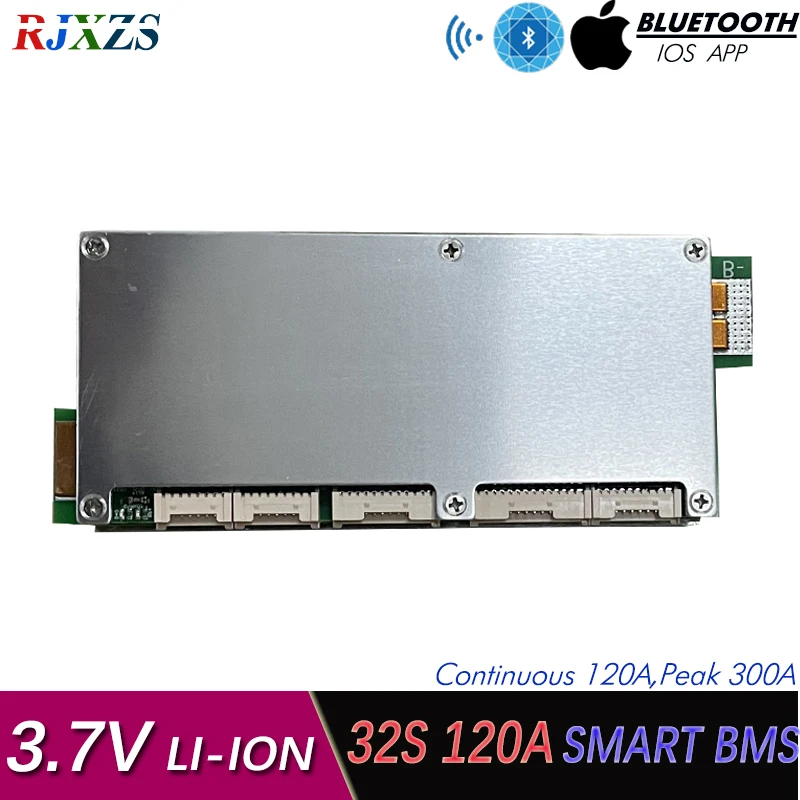

Версия 120A: непрерывный рабочий ток 120A, пиковый ток 300A
Особенности:
1) Высокоточная схема обнаружения напряжения;
2) терминал зарядного устройства с использованием высоковольтного устройства;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);
4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;
5) Низкое потребление тока в режиме ожидания.

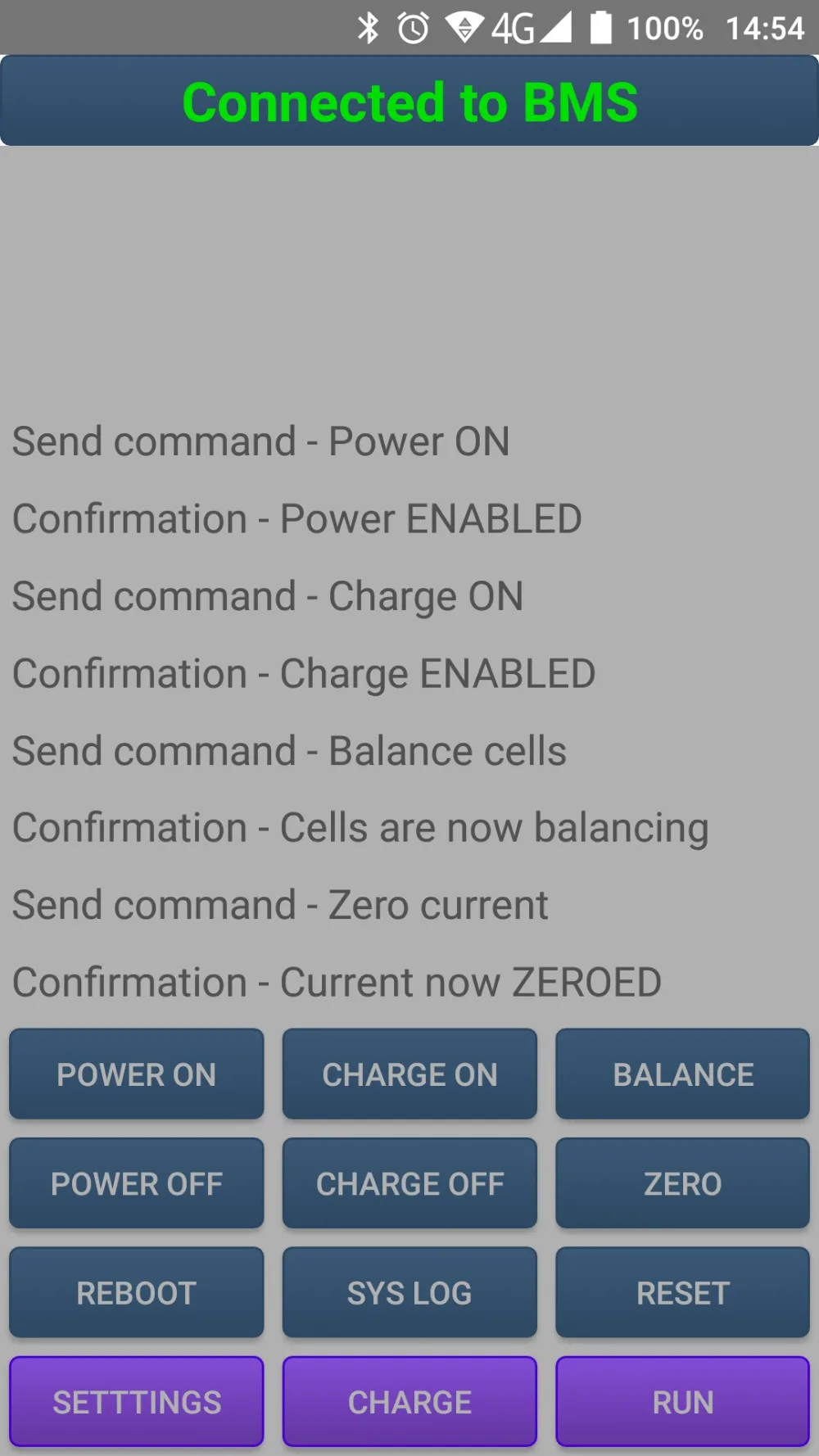

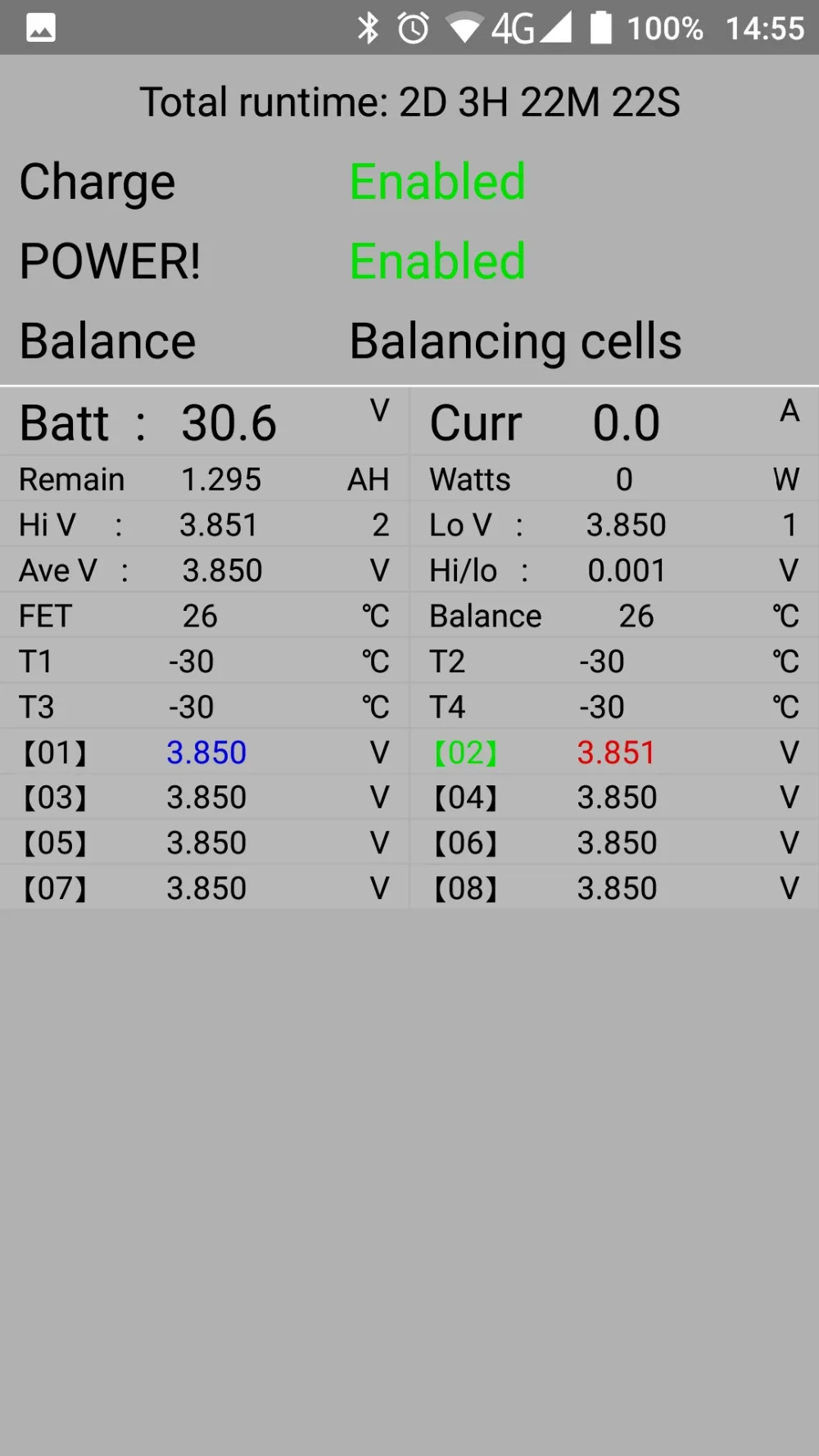

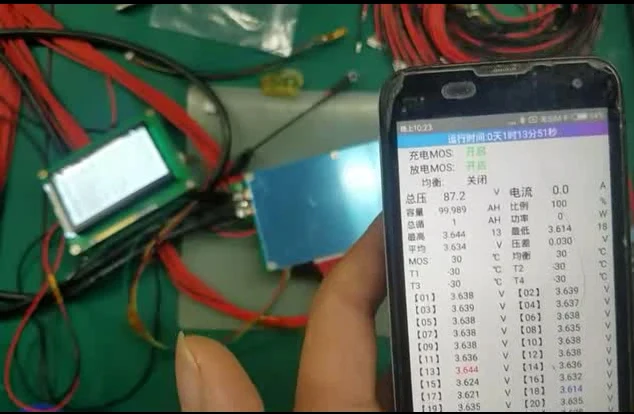

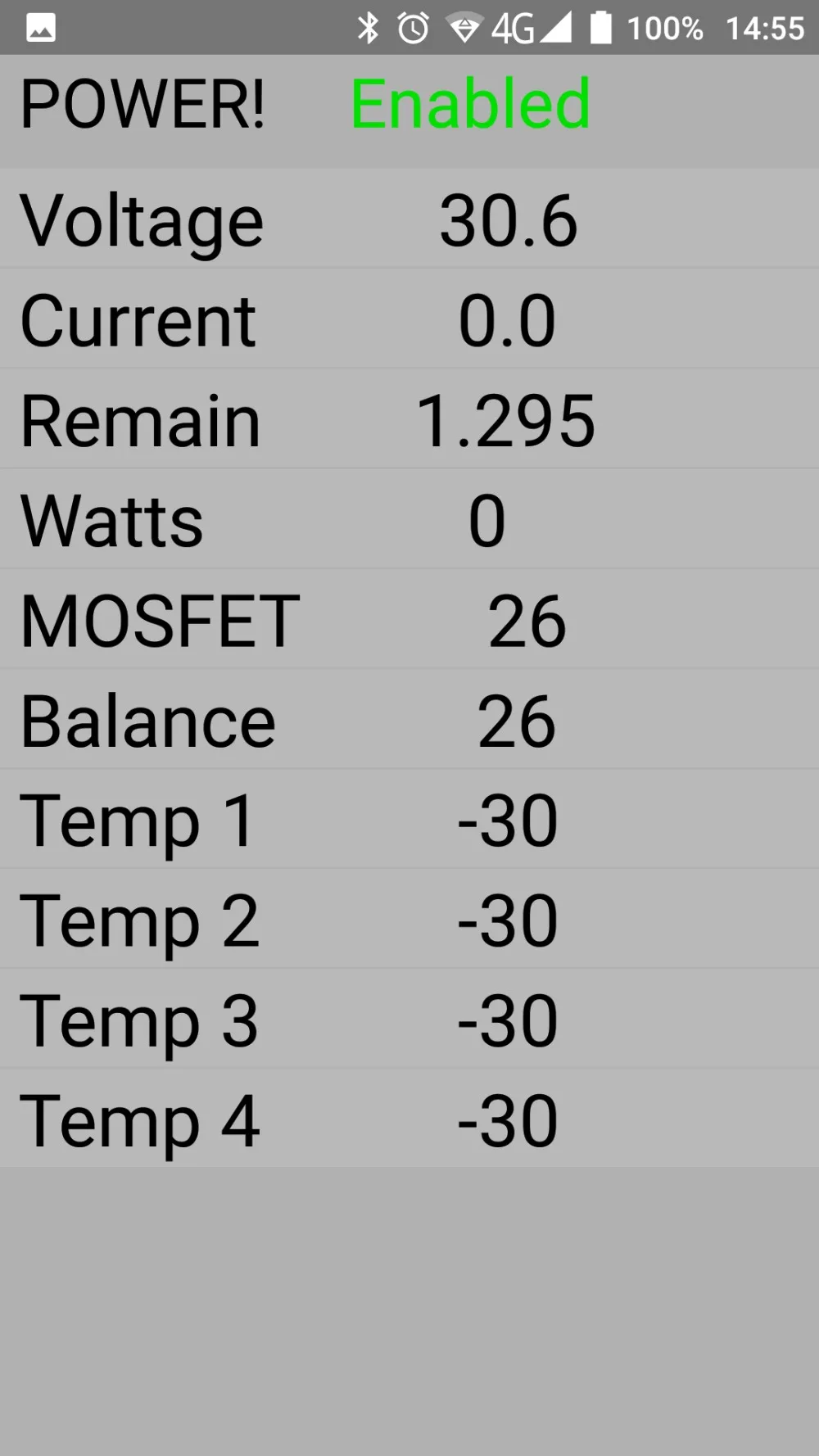

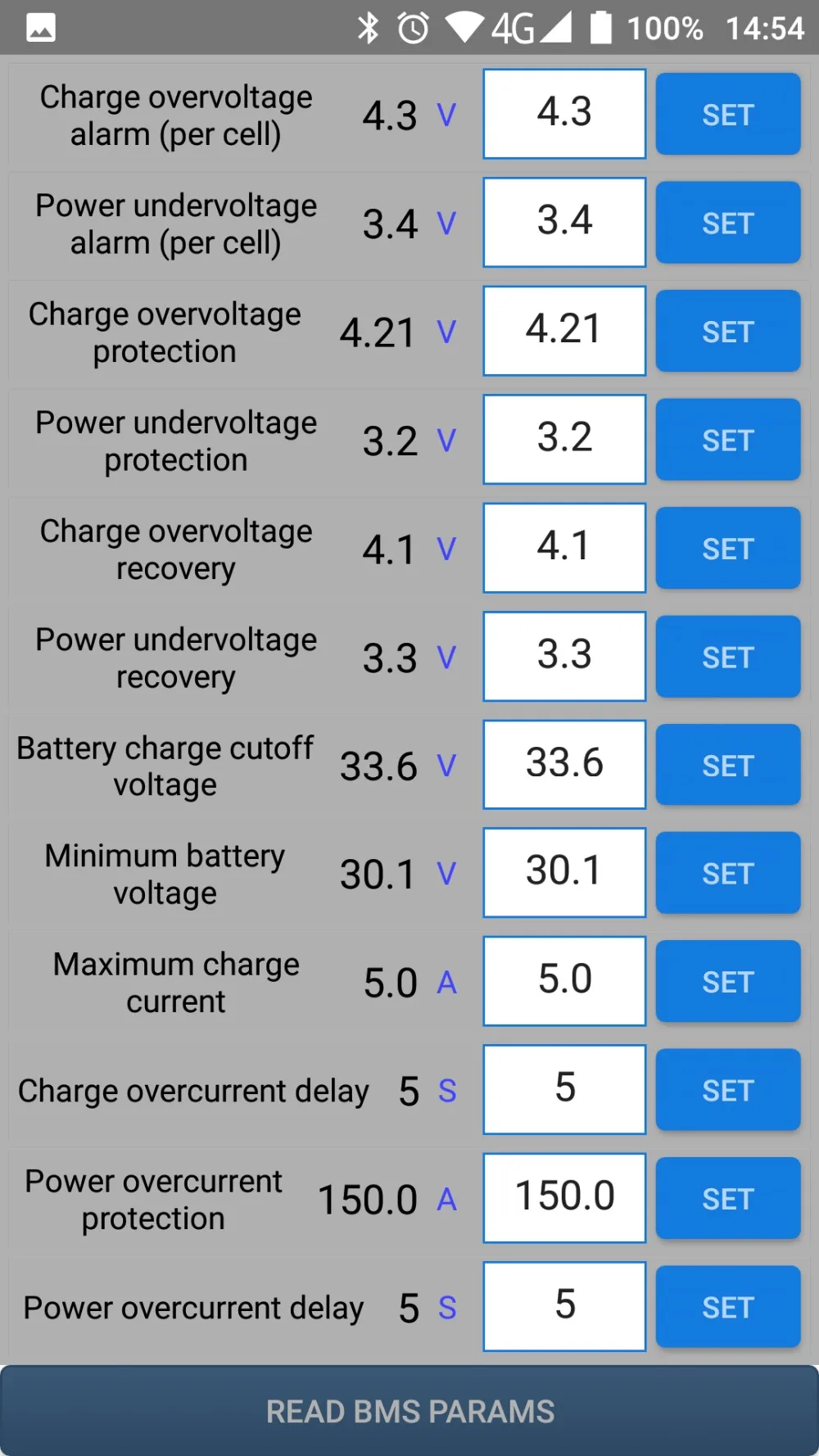

Демонстрация приложения

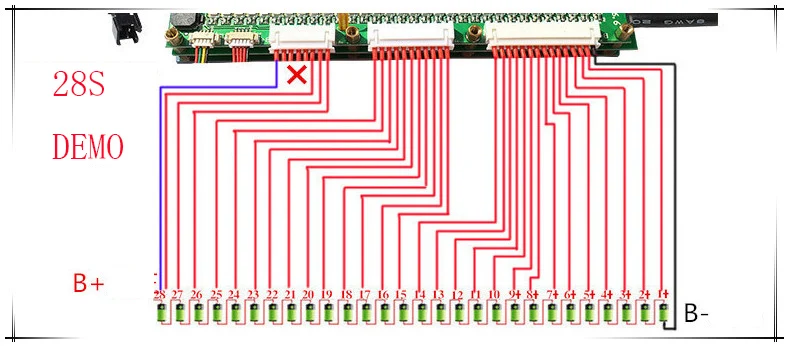

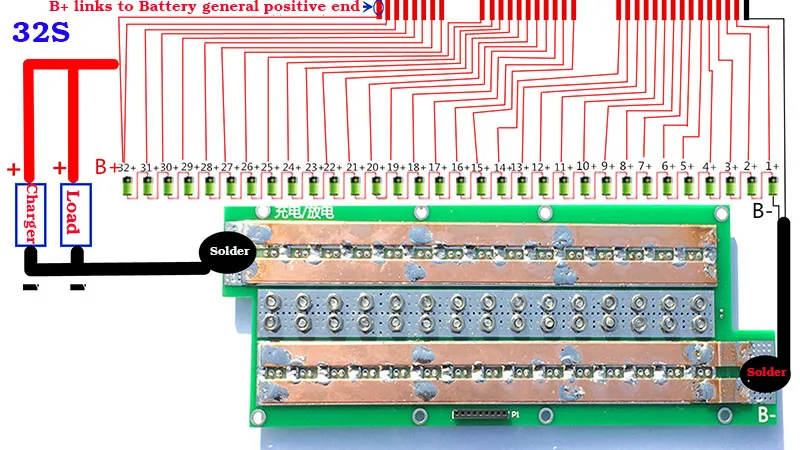

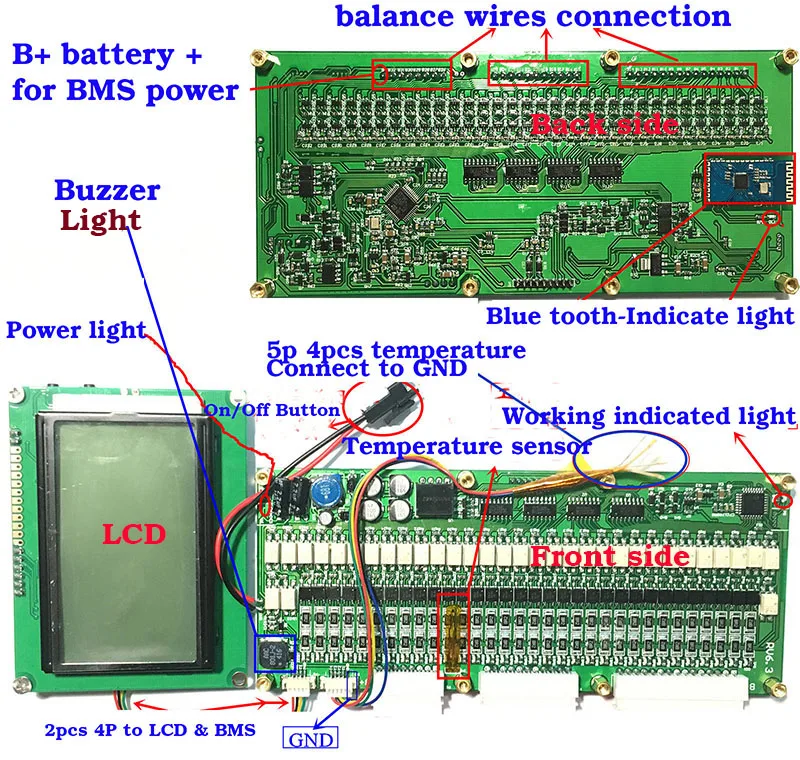

Схема проводки
Зарядка: B + и C-
Разряд: B + и C-

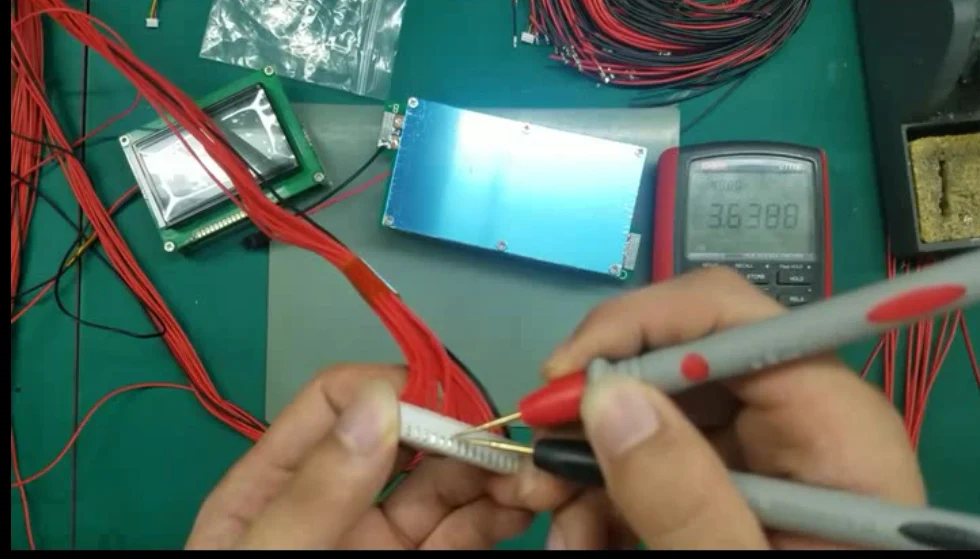

Последовательность проводов:Первая линия припоя B-к отрицательному аккумулятору, подключите кабель баланса к батарее (B1 B2. .. Bn), вставьте кабель (гнездо), после проверки, затем подключите c-линию, затем посмотрите на количество общего напряжения батареи, если напряжение между C-и B + равно общему напряжению, это должно работать должным образом.
Шаг 1: Подключите аккумулятор, внимательно проверьте
Шаг 2: сначала вставьте низкоразрядный аккумулятор (B-), затем вставьте высокоразрядный аккумулятор (B +).
Примечание:
1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;
2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;
3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;
4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
5) если изображение не соответствует параметрам, пожалуйста, проверьте в соответствии с таблицей параметров.
6) обратите внимание, что он не имеет функции баланса.
