T.VST59.03 LCD/светодиодный драйвер контроллера платы для LTM12C270 (ТВ + HDMI + VGA + CVBS + USB) LVDS повторное использование ноутбука 800*600
Это отличный набор легкой сборки ЖК-контроллера, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПКМонитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересноВещи, чтобы сделать монитор успешно самостоятельно. Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с LVDSИнтерфейс и разрешение 2048x1152, комплект plug & play, не требует пайкиNeEded в качестве организатора.
Примечание:
Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!
Описание:
T.VST59-это аналоговая ТВ-панель управления, которая подходит для рынка азии-тихий и Ближний Восток. ItМожет поддерживать меньше, чем
22 дюймовые ЖК-панели с разрешением wiich до 2048X1152.
T.VST59.03 поддерживает шесть видов основных чипов: TSUMV29LU, TSUMV29LE, TSUMV39LU, TSUMV39LE,TSUMV59XU, TSUMV59XE,
Различия указаны в следующей таблице.Эта спецификация предназначена только для T.VST59.03 с основным чипом TSUMV59XU или TSUMV59XE.

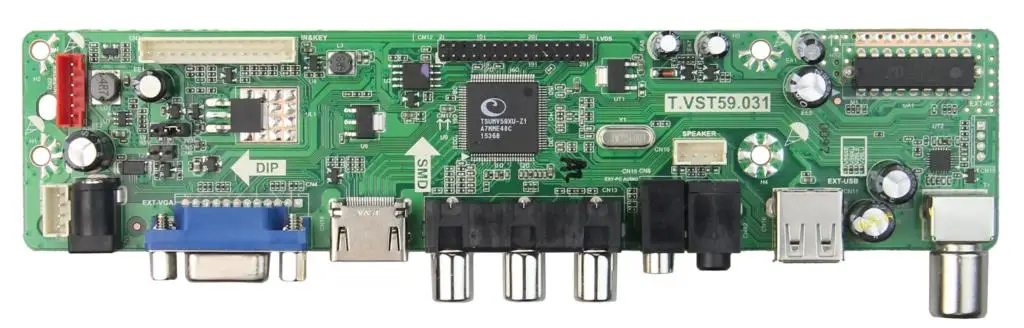

T.VST59С интерфейсом, показанным ниже:
Размер платы: 7,13 дюйма (Д) * 1,69 дюйма (Ш) * 0,67 дюйма (В)
Скачать Спецификация платы контроллера
Советы покупателям:
Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может исправить его, если он не работает.
* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеемМодель и версияКогда вы заказываете.
Q:Как найти моюЖК-дисплей Номер моделиИ номер версии?
О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.
* Пожалуйста, подготовьте VGA кабель/DVI кабель/HDMI кабель и адаптер питания для платы контроллера, которую вы купили.Они не входят в комплект.
* Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.
Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:
SКак показано на левой фотографии, может работать, но справа нет!
* Для защиты этой платы от повреждений рекомендуется высококачественный Адаптер питания:12VDC 3.3A адаптер питания
12VDC4.0A адаптер питания
Установите советы:
* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.
* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.
* СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели),И подключите инвертор с контроллеромПлата, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL с подсветкой.В том случае, еслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-дисплей делаетНе горит, затем подсветка сломана, вам нужно заменить лампы.
* В соответствии с указанным выше способом отключите источник питания,ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-дисплей разъемИ плата управления
(Подключите отмеченную область LVDS с1St Штырь), иЗатем вставьте VGA или HDMI или DVIВходной сигналСигнал (По умолчанию вход VGA, Используйте кнопки для переключения на вход HDMI / DVI) .
* Применяется с мощностью 12 В постоянного тока
*В комплекте Соединительный комплект.
Вот Собранный ЖК-комплект:
Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать васЕсли есть какие-либо вопросы, спасибо!
Вы также можете просмотреть наш видео-гид на youtube, спасибо!
Ссылка введения:Https://youtu.be/s9xpn80muEk

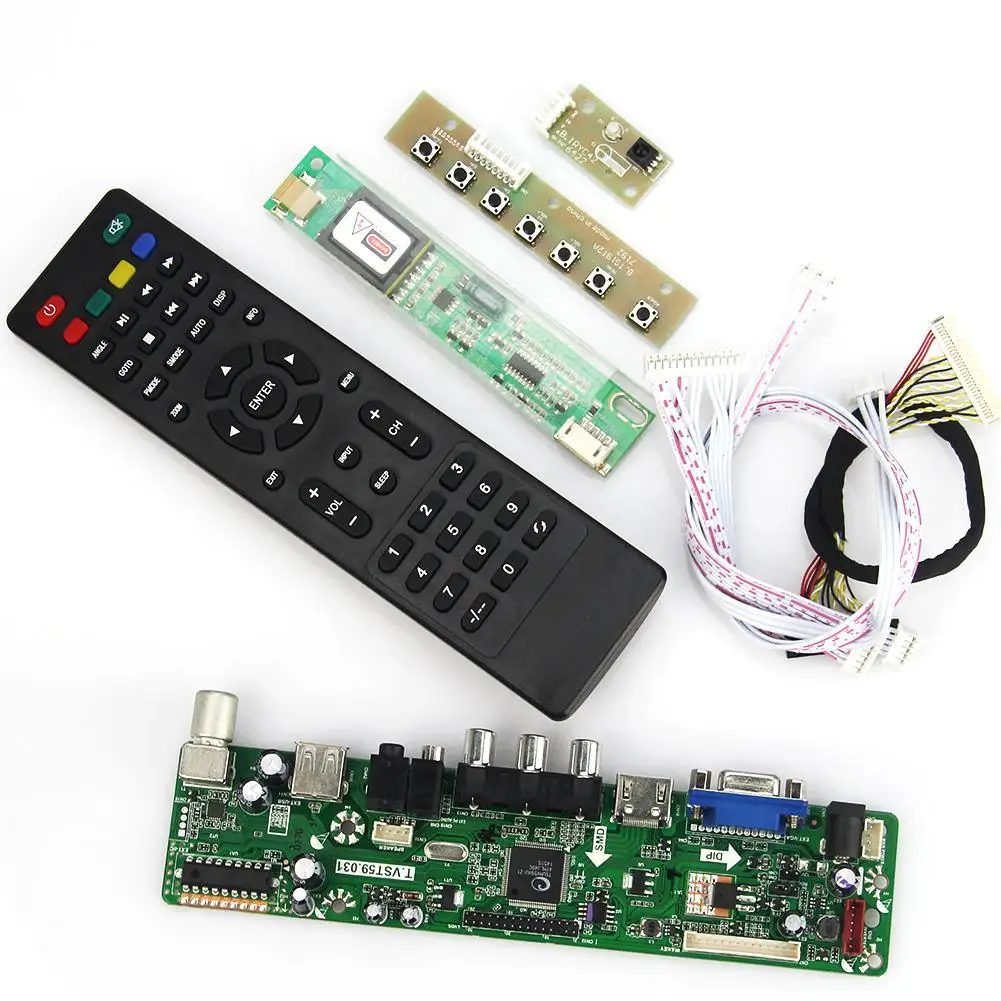

Посылка включает в себя:

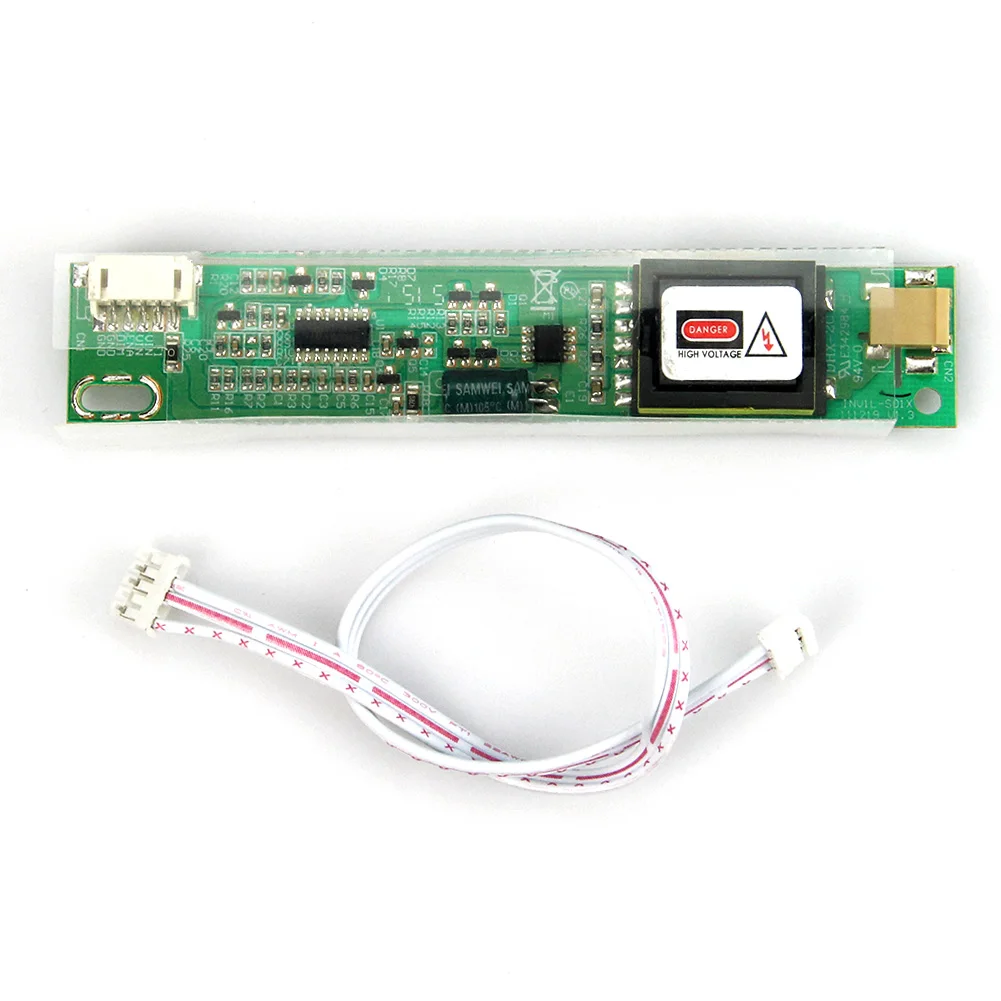

1x ЖК-дисплей/светодиодная плата контроллера(T.VST59)1x с холодным катодом (CCFL Инвертор доска
1x клавиатура с кабелем

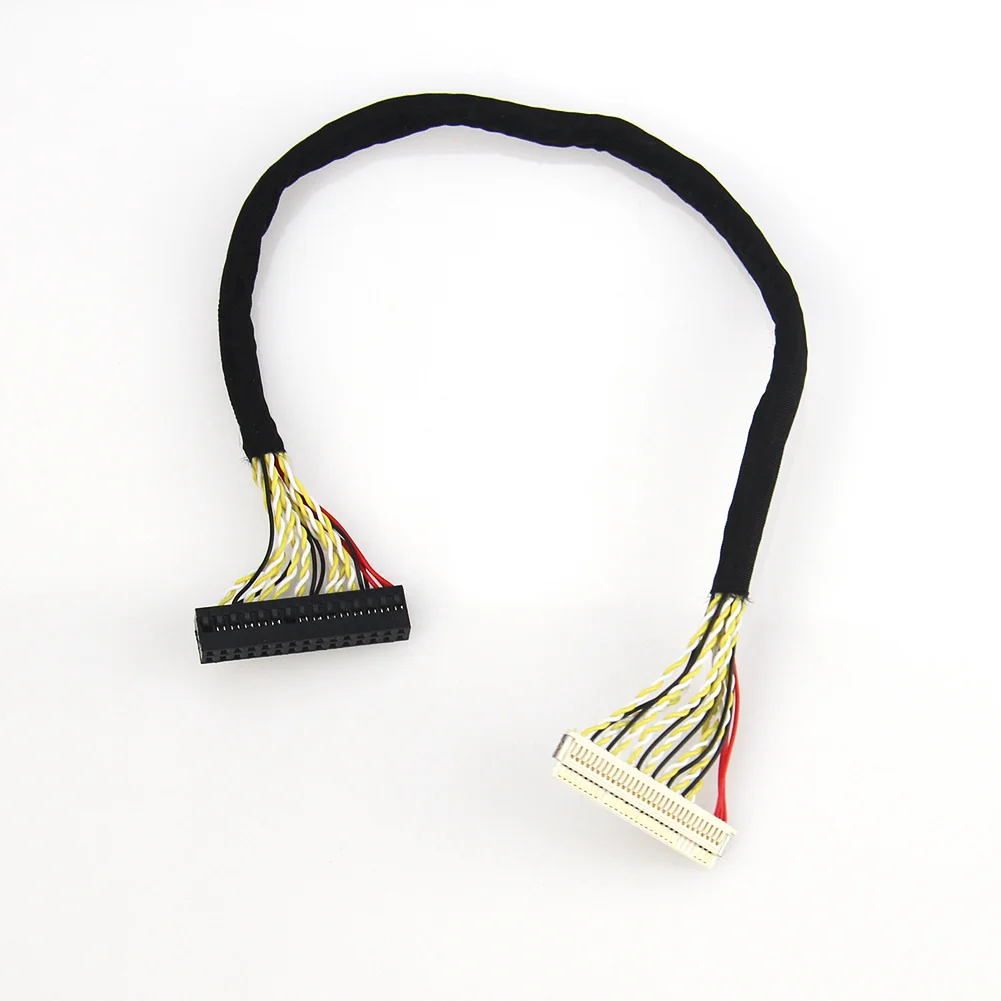

1x кабель низковольтной дифференциальной передачи сигналов
Мы принимаем оплату через Escrow, вы можете оплатить кредитной картой или дебетовой картой через Escrow.
Совмещенную доставкуДля заказов на несколько товаров, пожалуйста, не отправляйте оплату, пока вы не выиграете все товары, которые вы хотите объединить.Обработка и время доставкиВремя обработки: 1 рабочий деньВремя доставки: 11-30Рабочих дней
Мы несем ответственность за каждое из наших изделий с за последние 30 дней, гарантия возврата денег.
Если вы получите товар, который не находится в описанном состоянии, мы незамедлительно предоставим вам возврат или замену Если ваш товар не подходит или вы не хотите его, вы можете вернуть его для возврата (меньше доставки). Для обратной пересылки, пожалуйста, свяжитесь с нами через eBay, поставив нам номер товара и причину возврата (возвратПриемлемо до 15 дней после получения товара Возврат будет выдан в течение 1-2 рабочих дней после получения возвращенного товараПожалуйста, свяжитесь с нами (eBay Messaging preferred) и позвольте нам сделать это правильно, если у вас есть какие-либо вопросы с вашим заказом.Мы ответим на все запросы к концу следующего рабочего дня. Полная информация о нашей политике возврата включенаНа каждой странице деталей продукта.
Наш отдел обслуживания клиентов реагирует на запросы через систему обмена сообщениями eBay ежедневно в рабочие дни.Наши рабочие часы (с понедельника по пятницу):
CN: 9 AM - 6 PM RU: 4 AM - 1 PMAU: 11 AM - 8 PM Великобритания: 1 AM - 10 AM
DE: 2 AM - 11 AM US: 8 PM - 5 AM ET
Отзывы покупателей
Страна: RU Доставка: Standard Shipping 04.01.2023

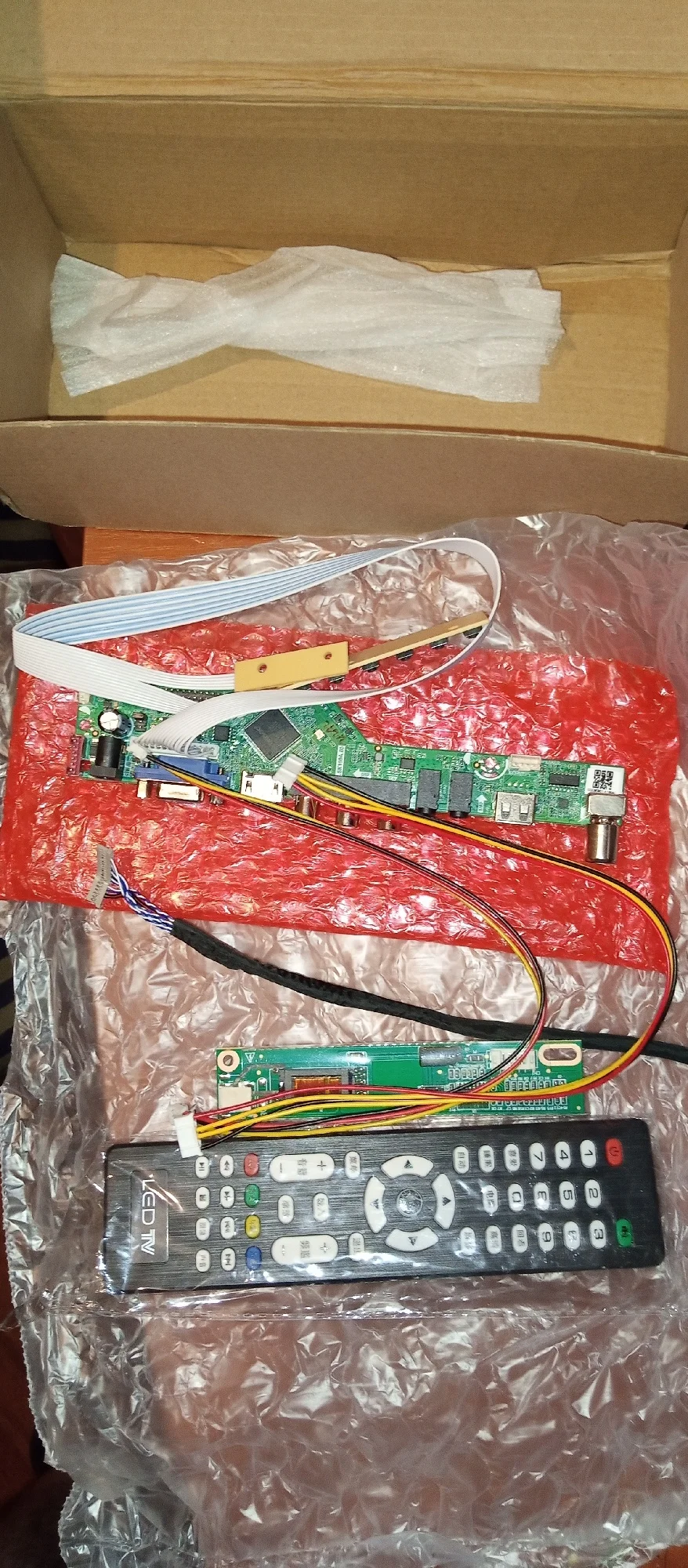

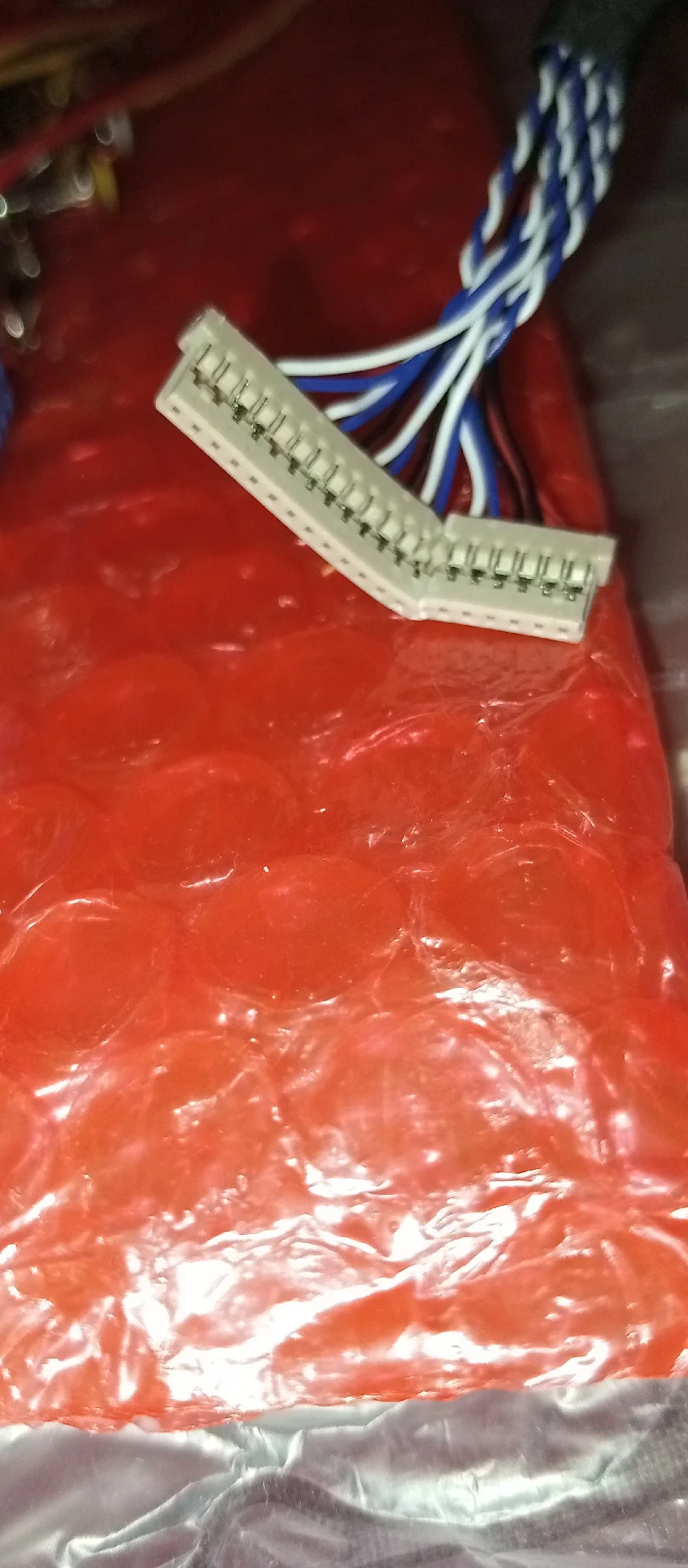

После распаковка я обнаружил что был сломан разъëм шлейфа на дисплей, распиновка на шлейфе была не правильная и при подключении скалера дисплей мог выйти из строя, перемычка по питанию матрицы стояла на 3в, продавец не предупредил что напряжение питания матрицы от 5в,
