1 шт. кольцо скольжения с отверстиями 246812 каналов 1,5210A полые скользящие диаметром 22548699119 мм 5 мм7 мм12,7 мм25,4 мм38,1 мм50 мм

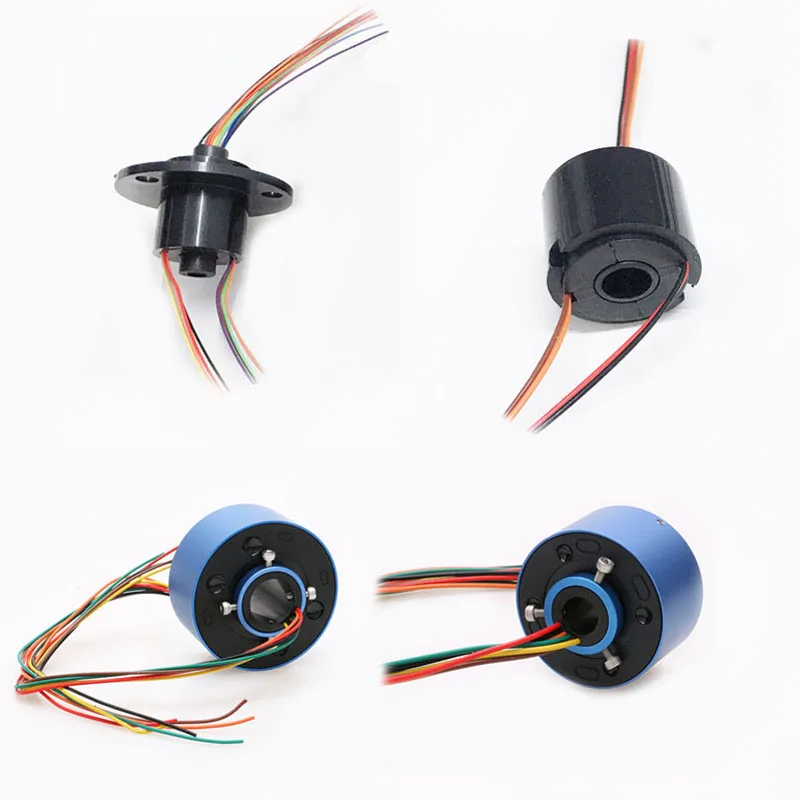

1 шт. отверстие скользящее кольцо 2/4/6/8/12 канала 1,5/2/10A полый скользящий внешний диаметр 22/54/85 мм Диаметр отверстия. 5 мм/7 мм/12,7 мм/25,4 мм сквозной разъем

Обратите внимание, что:

Синий корпус из алюминиевого сплава: для отверстия 12,7 мм 25,4 мм

Пластиковый черный корпус: отверстие 5 мм 7 мм

Например:

5x22 мм 2CH 2A: это означает диаметр отверстия 5 мм, внешний диаметр 22 мм, путь: 2ch, ток: 2A

12,7x54 мм 2CH 10A: это означает диаметр отверстия 12,7 мм, внешний диаметр 54 мм, путь: 2ch, ток: 10A

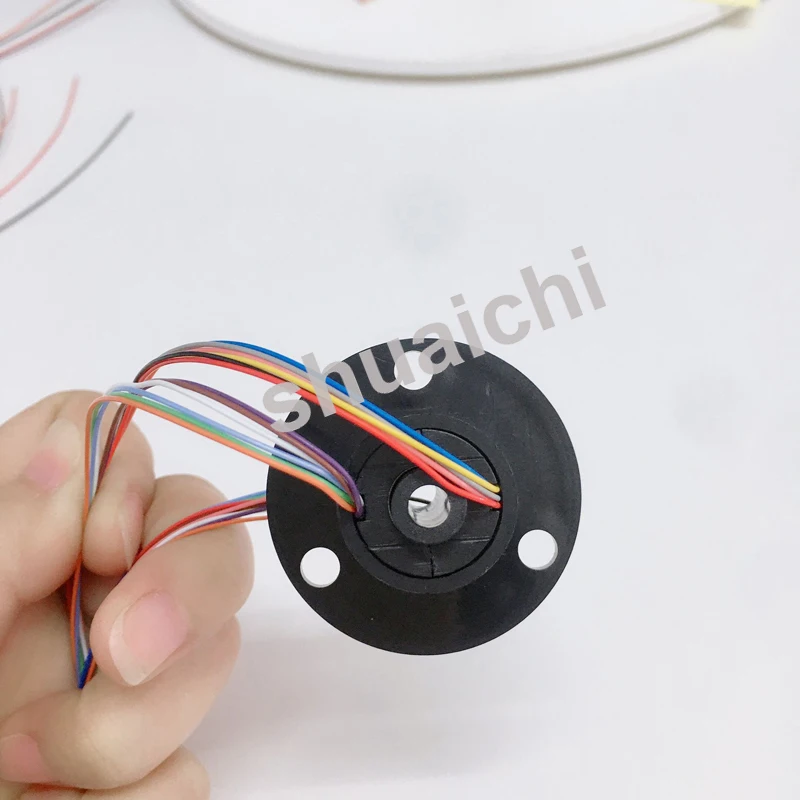

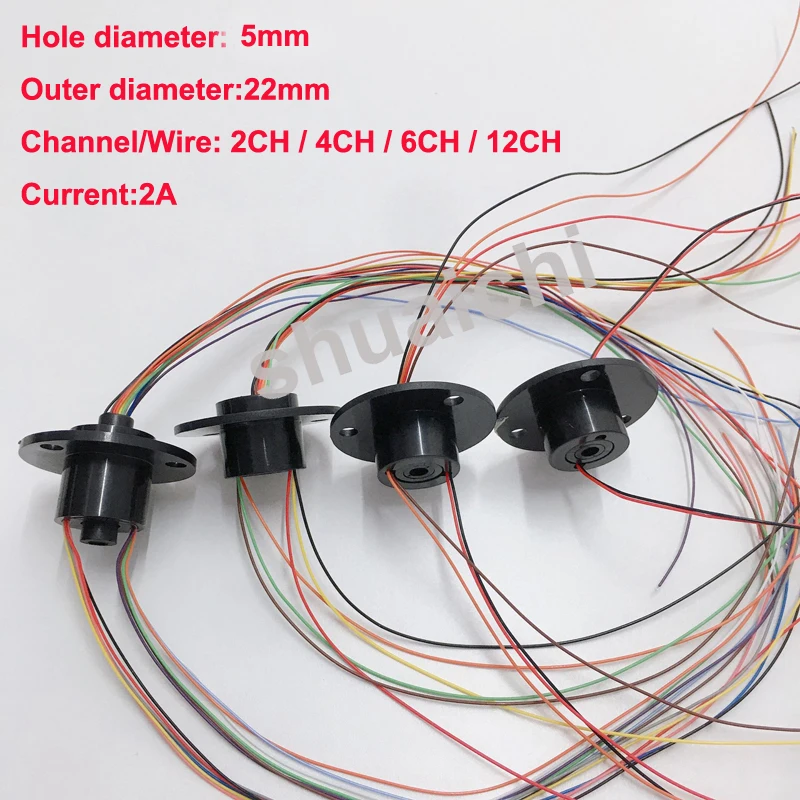

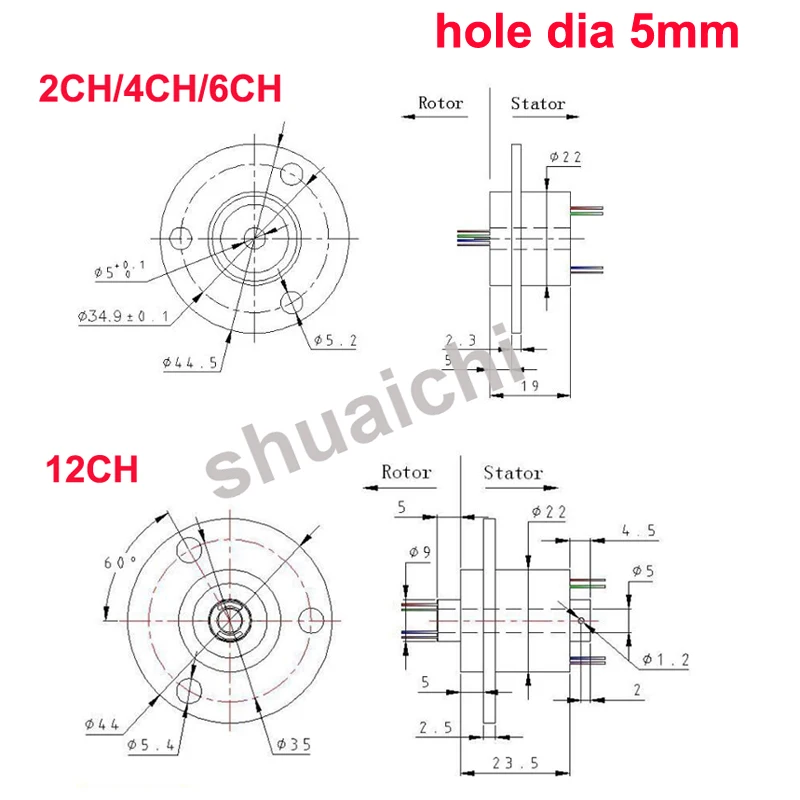

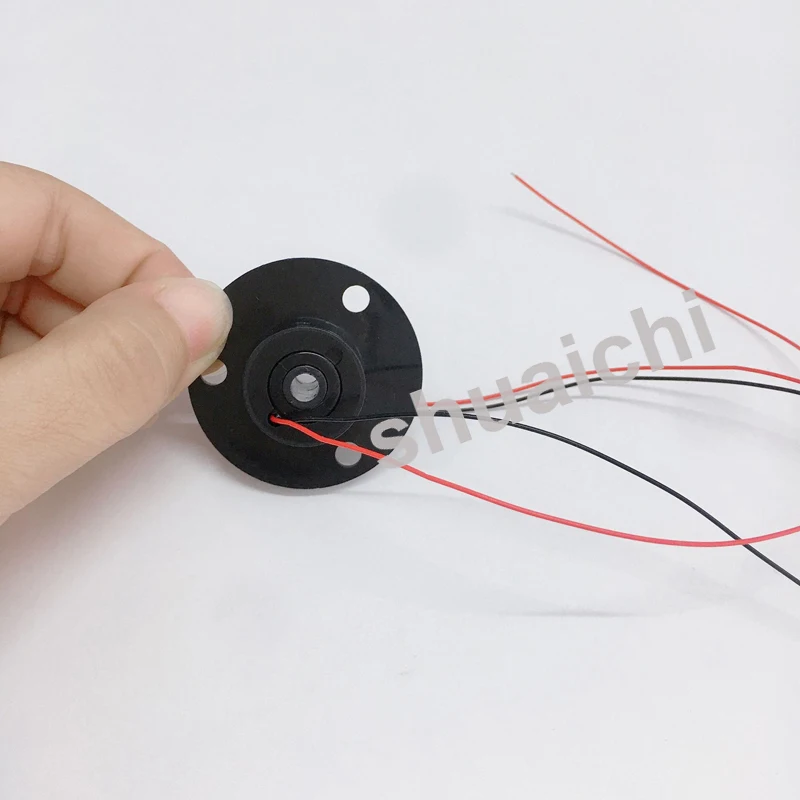

Описание для диаметра сквозного отверстия 5 мм, внешний диаметр: 22 мм

-Кольцо скольжения со сквозным отверстием стандартной серии, диаметром 5 мм (применимо к любому <= 5 мм) и внешним диаметром 22 мм. Это интегральное прецизионное Токопроводящее скользящее кольцо из пластика и алюминиевого сплава. Сигнал поддержки (2A), напряжение 15A 220VAC/VDC.

-По сравнению с аналогичными продуктами, он обладает высокой точностью вращения, более стабильной производительностью и увеличенным сроком службы. Контактный материал изготовлен из драгоценного металла + сверхтвердого золота, с небольшим крутящим моментом, стабильной работой, длительным сроком службы, небольшими колебаниями сопротивления, малым контактным сопротивлением и отличными характеристиками передачи.

-Типичные приложения включают оборудование автоматизации, рабочие вертушки, PTZ-камера, Роботы и т. Д.

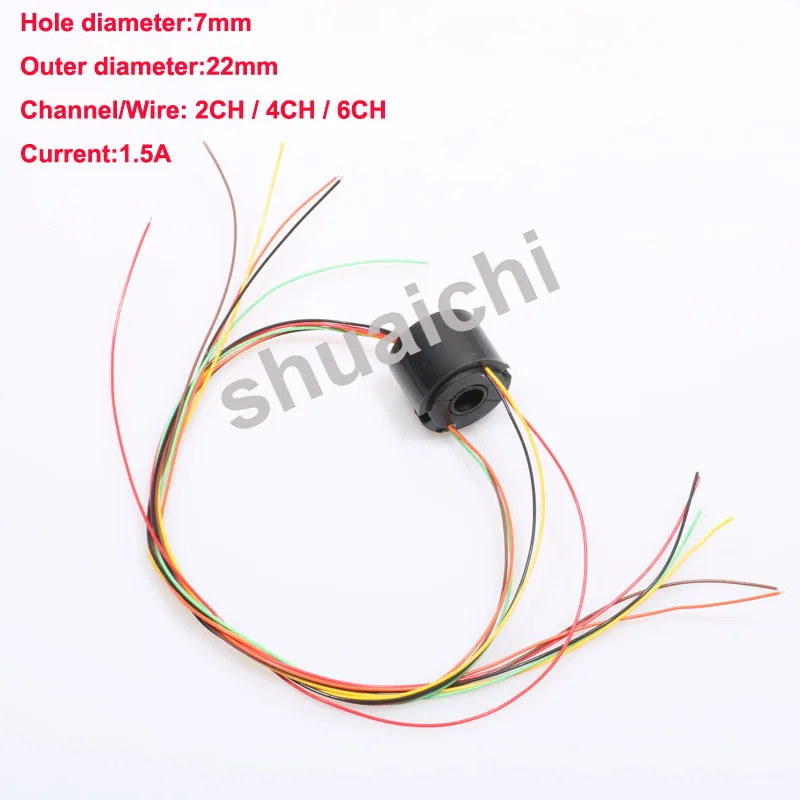

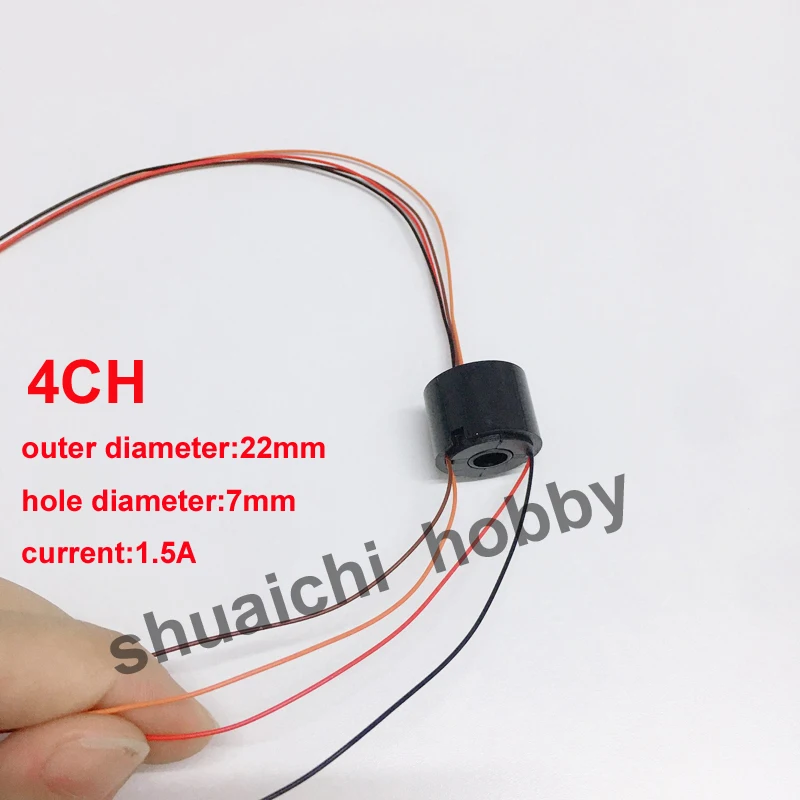

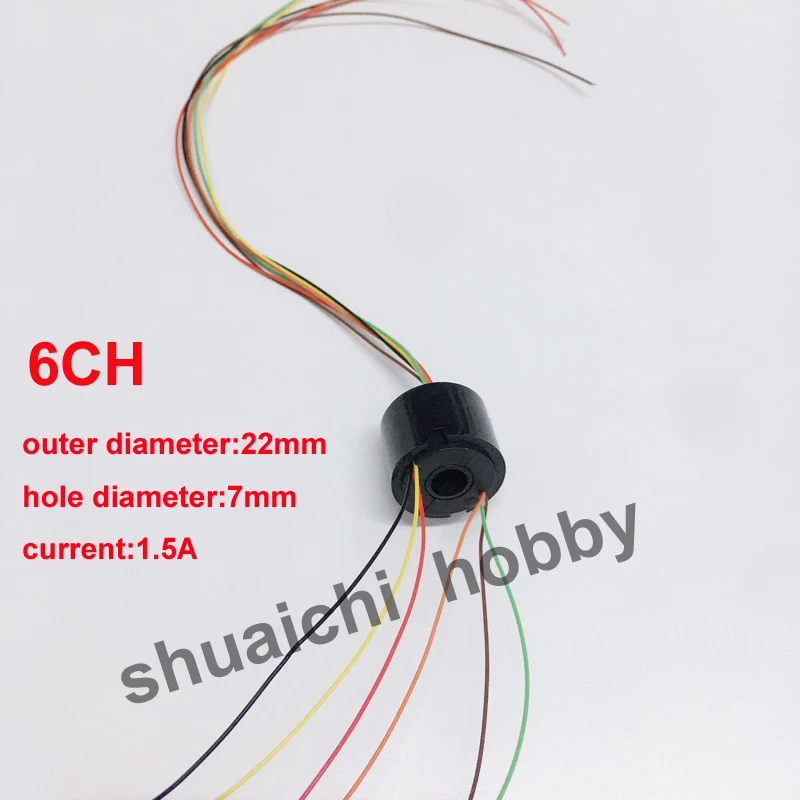

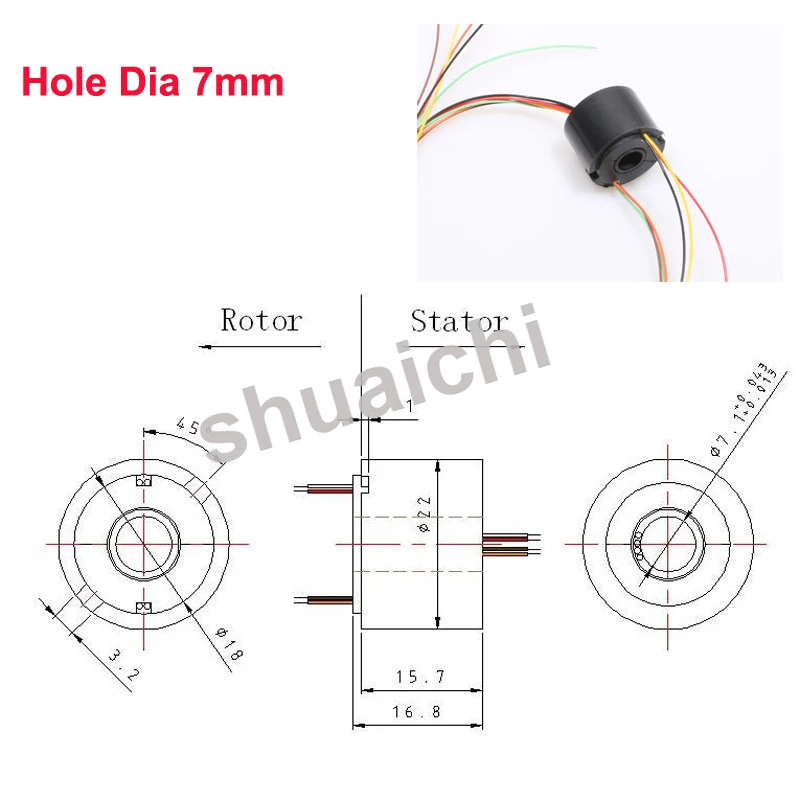

Описание для диаметра сквозного отверстия 7 мм, внешнего диаметра 22 мм

-Скорость: 250 об/мин

-Номер канала: 2CH/4CH/6CH

-Номинальное напряжение: 220 В

-Номинальный ток: 2А/ч

-Рабочая температура: -40 ℃ ~ + 80 ℃

-Материал контакта: драгоценные металлы

-Размер провода: AWG28

-Класс защиты: IP54

-Сопротивление изоляции: 500M Ω/500VDC

-Материал корпуса: инженерные пластмассы

-Уровень ударопрочности: MIL-SID-810E

-Подшипник: Высокоточный шарикоподшипник

-Срок службы: ≥ 5 миллионов об/мин (в зависимости от рабочей среды и скорости)

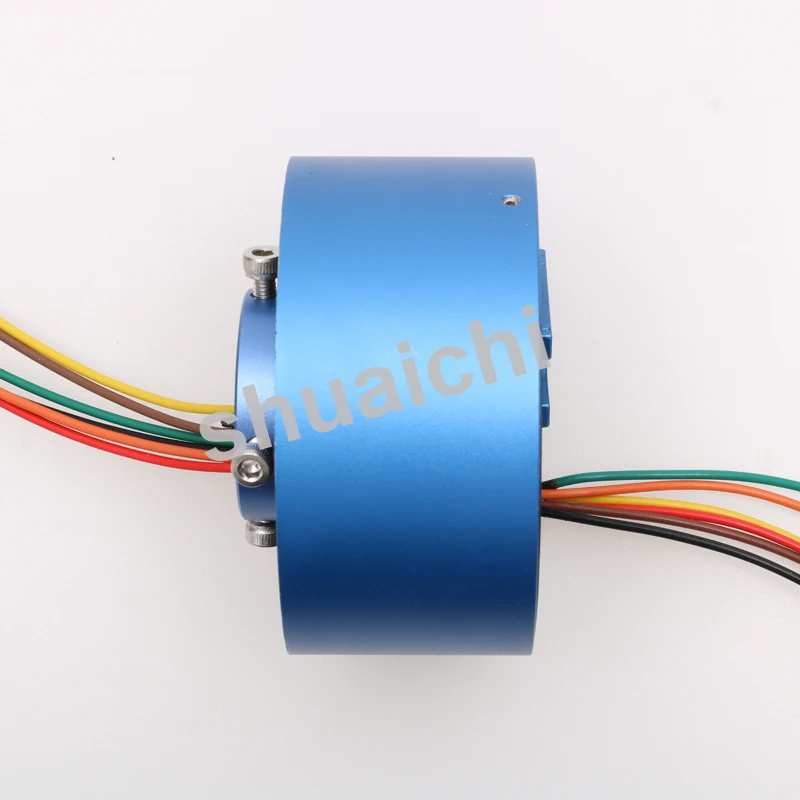

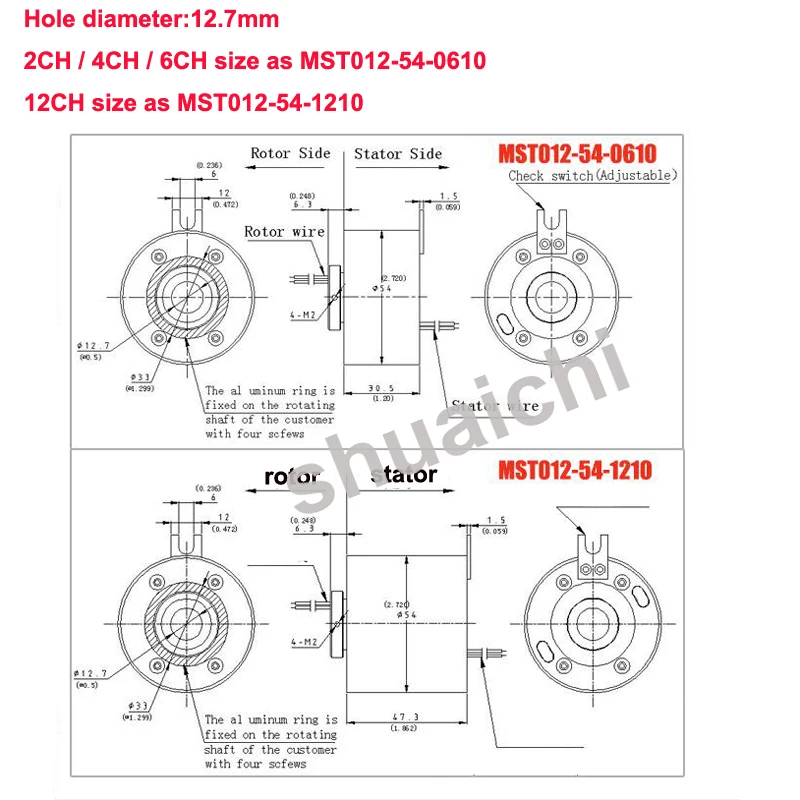

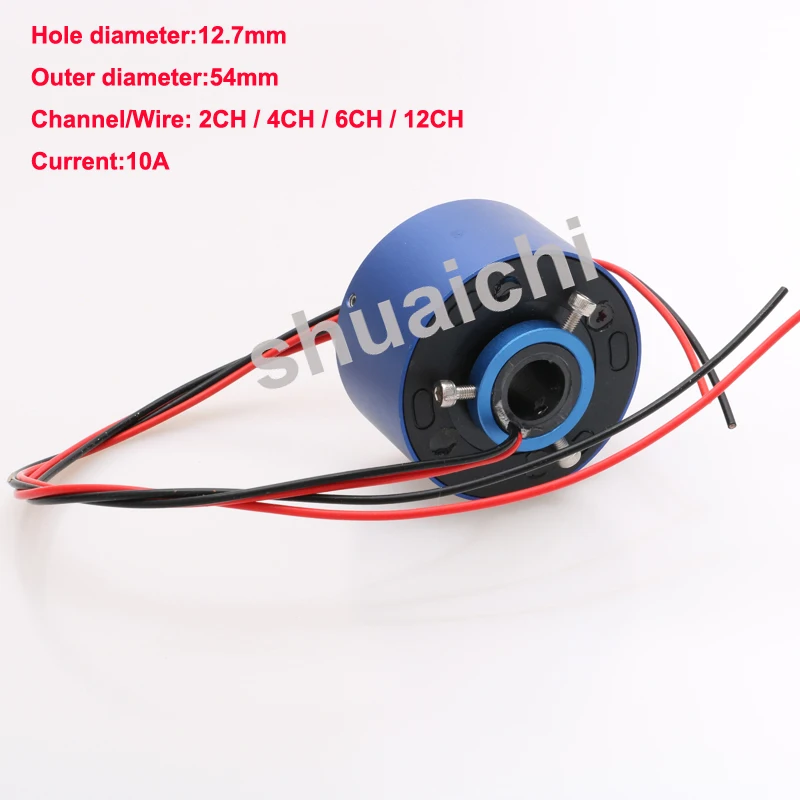

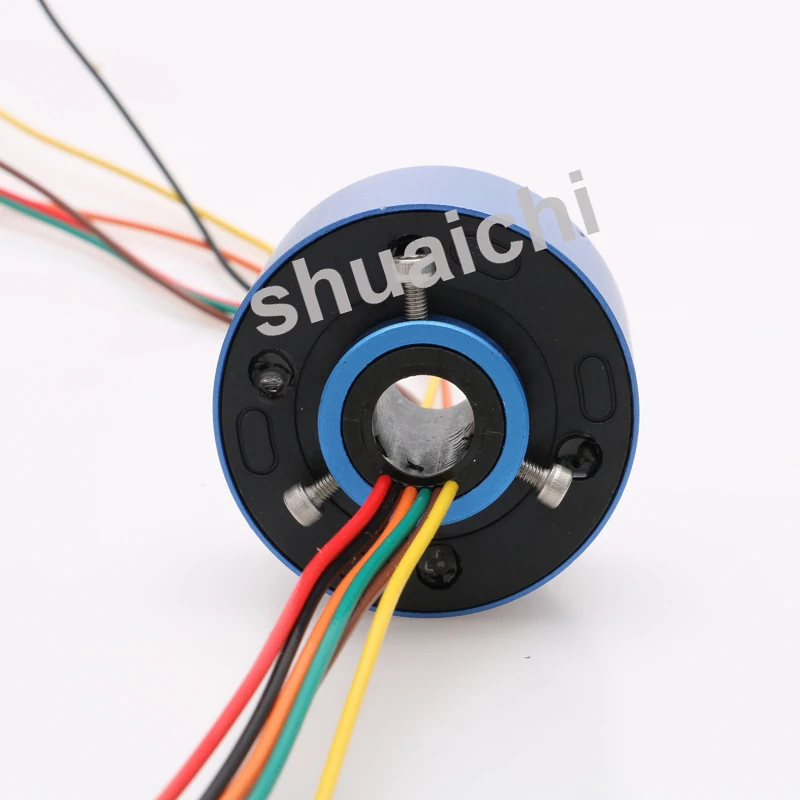

Описание для диаметра сквозного отверстия 12,7 мм, внешнего диаметра 54 мм

-Об/мин: 200 об/мин

-Канал: 2ch/4ch/6ch/12ch

-Номинальное напряжение: 220В/постоянный ток

-Номинальная сила тока: 10А/канал

-Рабочая температура: -20 - 60 градусов

-Материал контакта: золотистый/золотистый

-Кабель: AWG17

-Длина кабеля: 250 мм для каждой стороны

-Прочность на сжатие :>= 500 в @ 50 Гц

-Сопротивление изоляции: 1000 МОм/500VDC

-Класс защиты: IP54

-Срок службы :>= 5000000 оборотов (вплоть до окружающей среды и скорости)

-Используется для оборудование для автоматизации, рабочий поворотный стол, карданный подвес камеры PTZ, Роботы и т. Д.

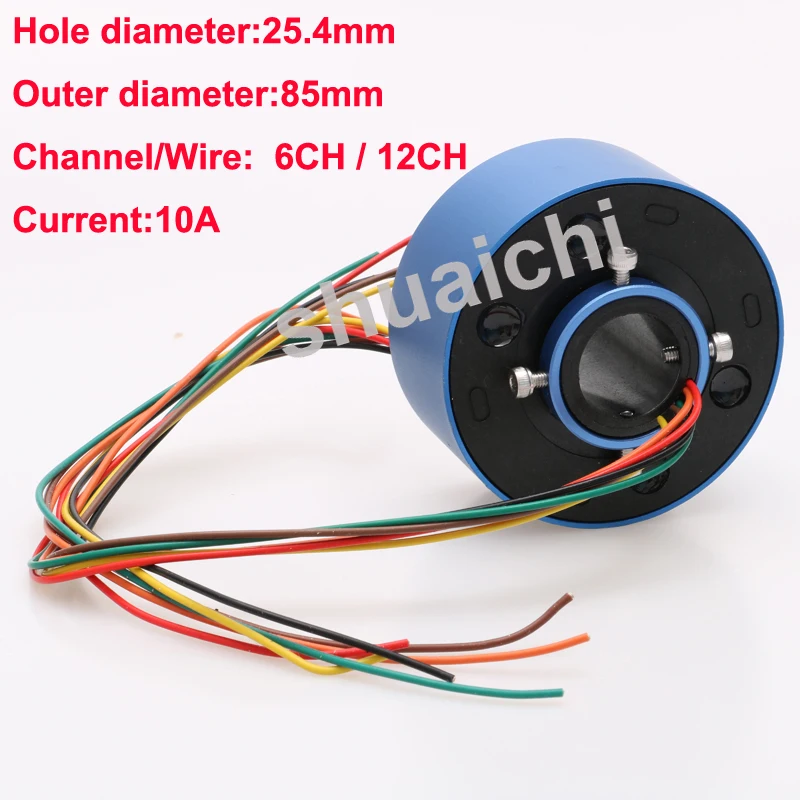

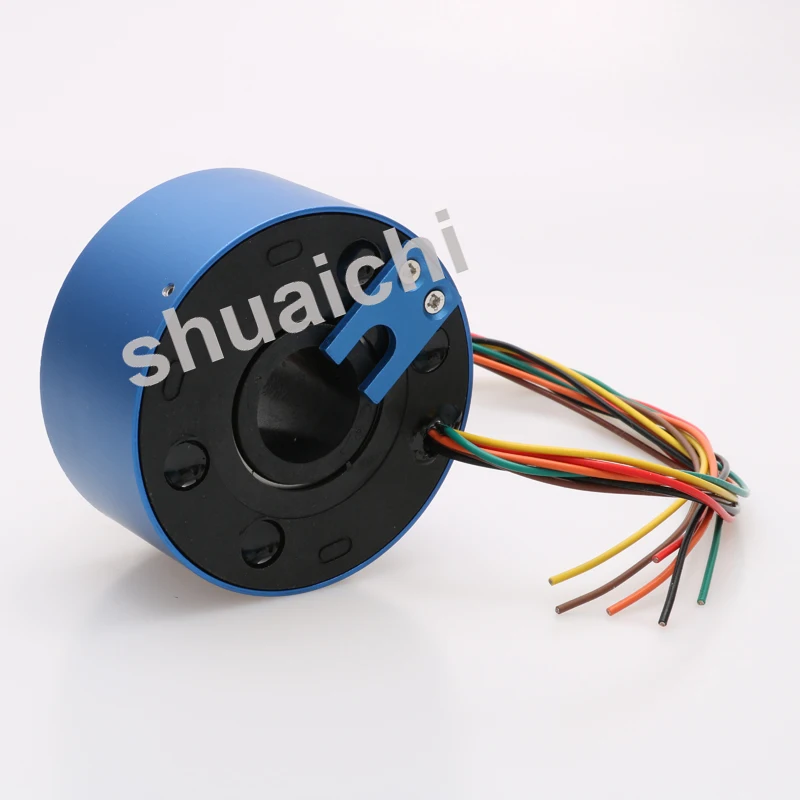

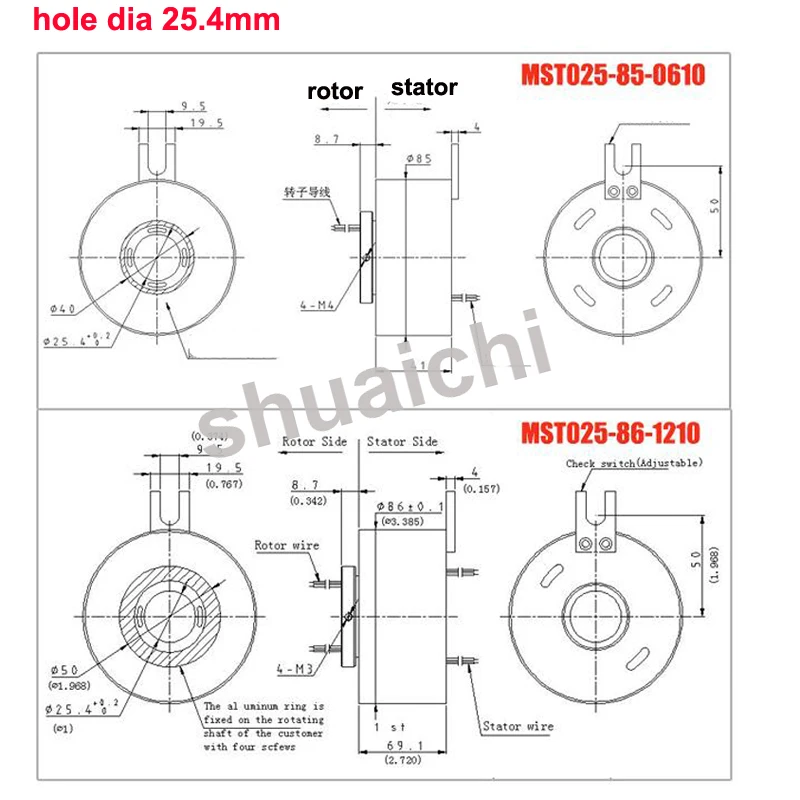

Описание для диаметра сквозного отверстия 25,4 мм, внешнего диаметра 85 мм

-Об/мин: 200 об/мин

-Канал: 6CH/12CH

-Номинальное напряжение: 220В/постоянный ток

-Номинальный ток: 10А/канал

-Рабочая температура: -20 ℃ - 60 ℃

-Материал контакта: золотистый/золотистый

-Кабель: AWG17

-Длина кабеля: 300 мм для каждой стороны

-Прочность на сжатие :>= 500 в @ 50 Гц

-Сопротивление изоляции: 1000 МОм/500VDC

-Класс защиты: IP54

-Срок службы :>= 5000000 оборотов (вплоть до окружающей среды и скорости)

-Используется для оборудование для автоматизации, рабочий поворотный стол, карданный подвес камеры PTZ, Роботы и т. Д.

Посылка

1 шт. x скользящее кольцо

Обзор скользящего кольца

Кольцо скольжения-электромеханический компонент, способный передавать энергию и сигналы данных от фиксированного устройства на вращающееся устройство. Он также называется проводящим кольцом, щеткой, скользящим кольцом, вращающимся электрическим соединением или электрическим поворотным переключателем. Это Точное знакомство, которое реализует изображение, сигнал данных и передачу мощности двух относительных вращающихся механизмов. Применяется в электромеханических системах, требующих неограниченного непрерывного вращения токовых и информационных сигналов. Он может улучшить механические характеристики, упростить конструкцию системы и избежать возможных повреждений, вызванных вращением проводов.

Кольцо скольжения может быть установлено в центре вращения оборудования и состоит из вращающегося (ротора) и стационарного (статора).

Типичное применение

Оборудование для автоматизации

Генерация ветровой энергии

Бытовая электроника

Упаковочная машина PTZ

Вращающаяся дверь

Модель самолета

Оборудование для развлечений

Светодиодный рекламный светильник

Высокоскоростной шар

Намоточная машина

Авиационное оборудование

Роботизированная рука

Охранное наблюдение

Медицинское оборудование

Оборудование для выставки/демонстрации вращающегося стола

Электрическое испытательное оборудование для роботов

Преимущества продукта

Системы Противоскользящих колец компании включают колпачковые кольца, кольца противоскольжения с полым валом, высокочастотные противоскользящие кольца, противоскользящие кольца с энергией ветра, фланцевые противоскользящие кольца и т. д.,

Мы также можем изготовить специальные скользящие кольца в соответствии с потребностями клиента, и массовое производство скользящих колец

Продукт имеет следующие характеристики

Низкое контактное сопротивление

Низкий уровень шума

Плавная работа

Длительный срок службы

Компактная конструкция

Неограниченное вращение на 360 градусов

Дополнительно

Количество способов

Материал корпуса

Уровень защиты

Более высокая скорость

Длина провода

Концевой разъем

Специальный провод

Проблемы с работой

Двусторонняя оболочка
