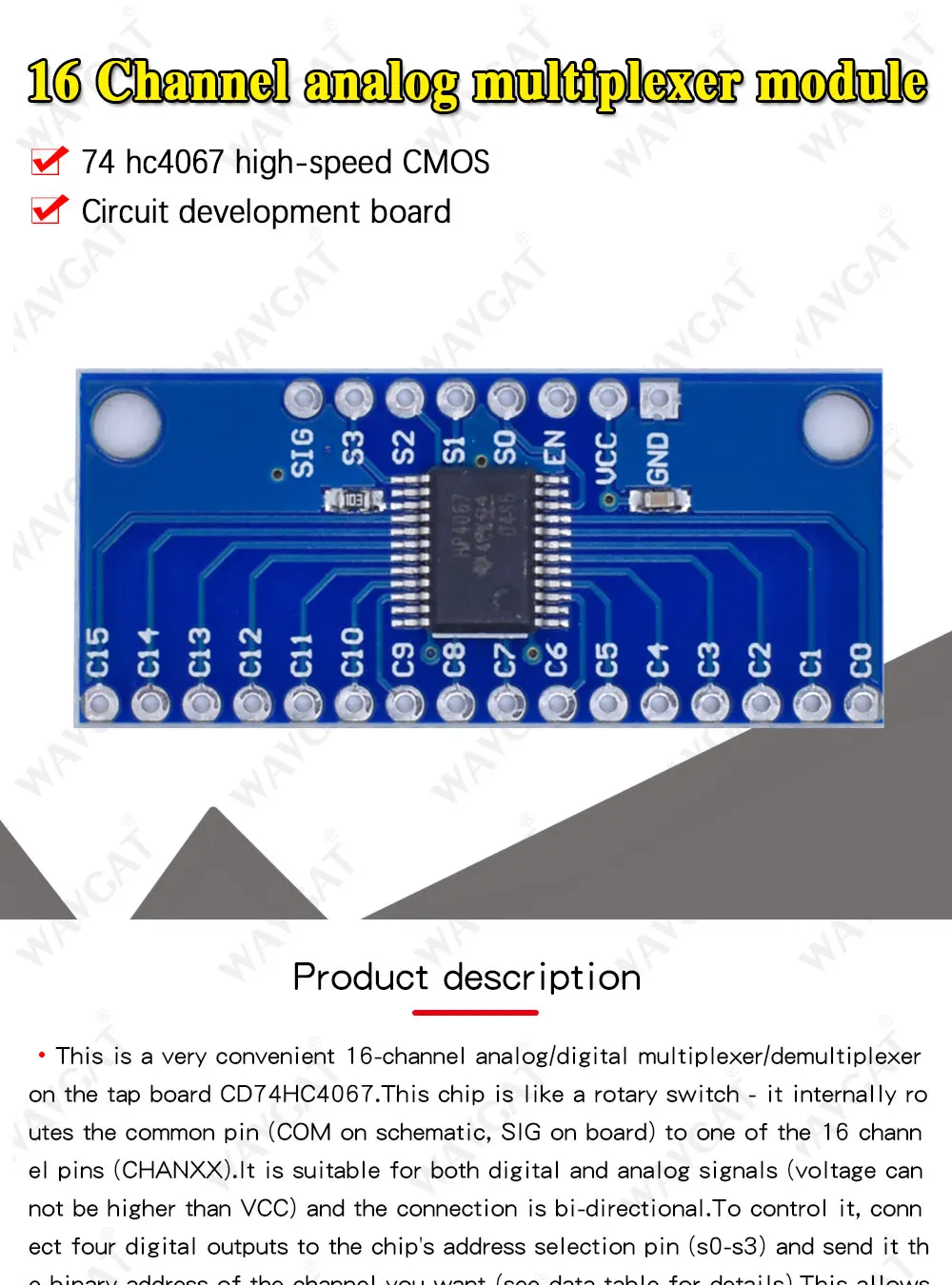

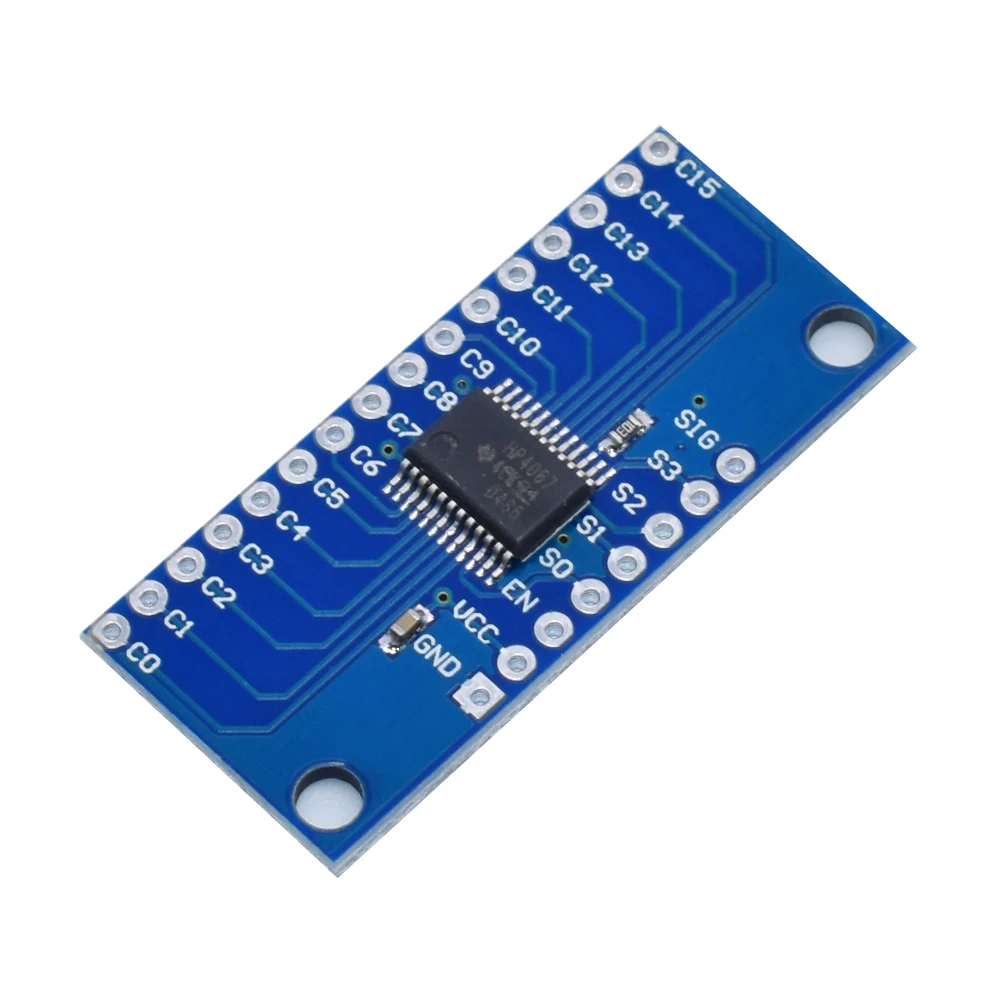

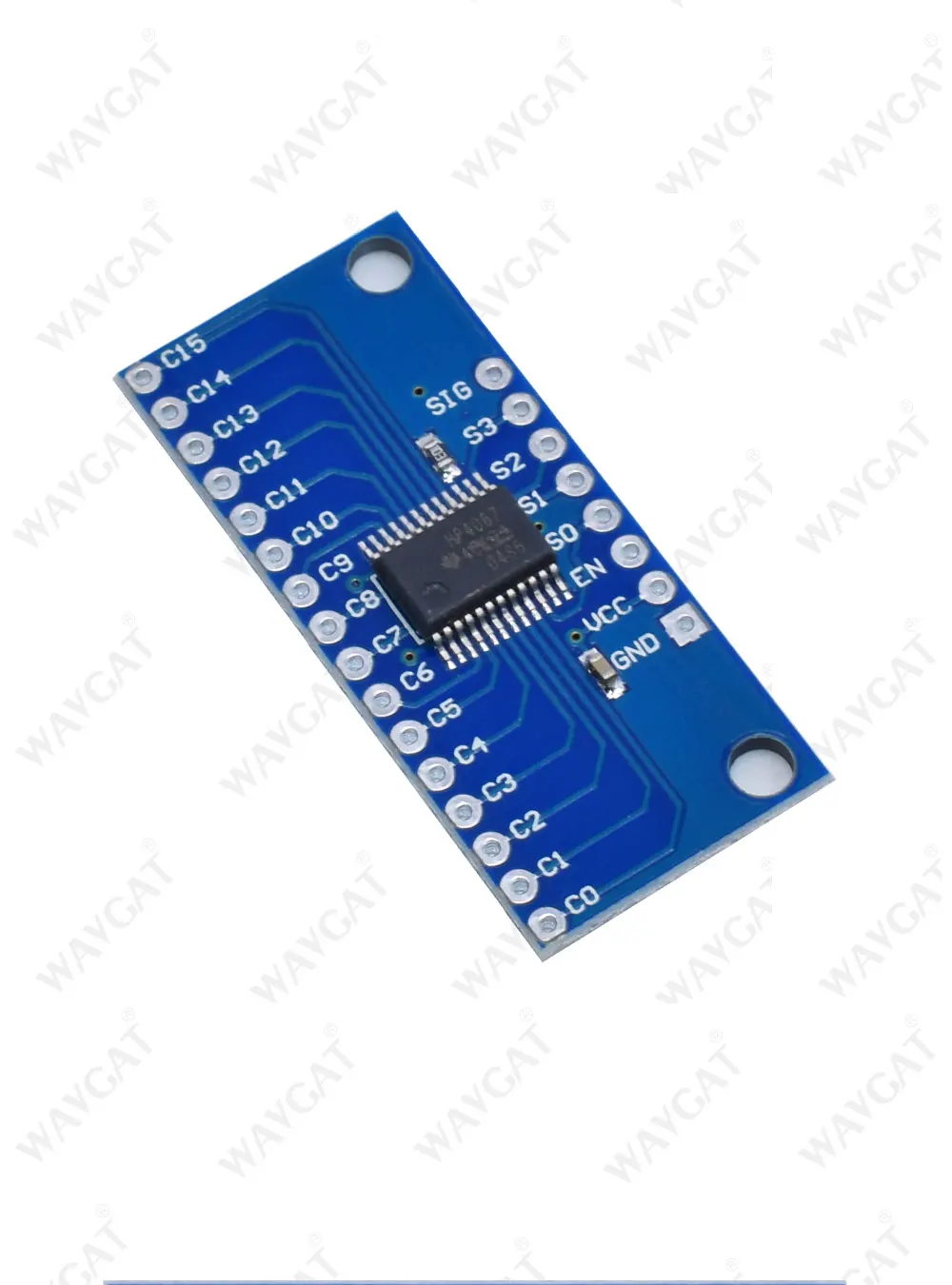

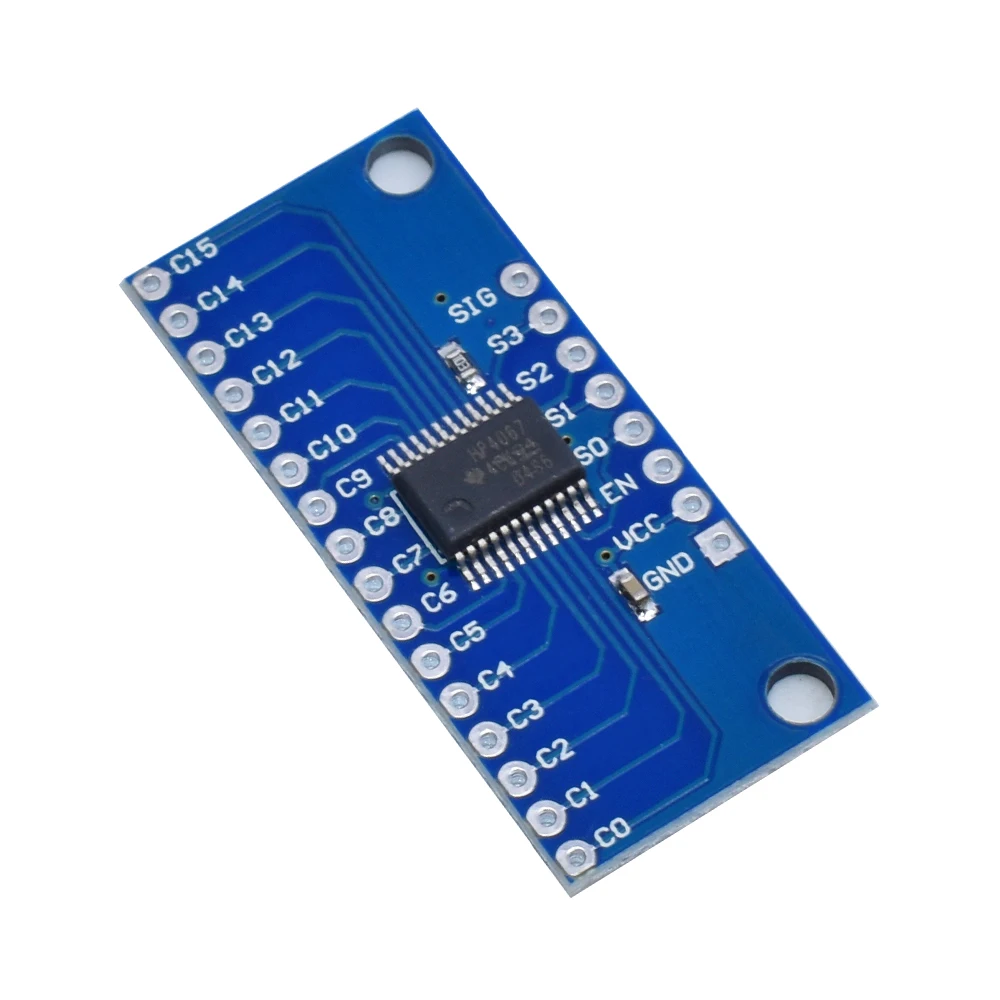

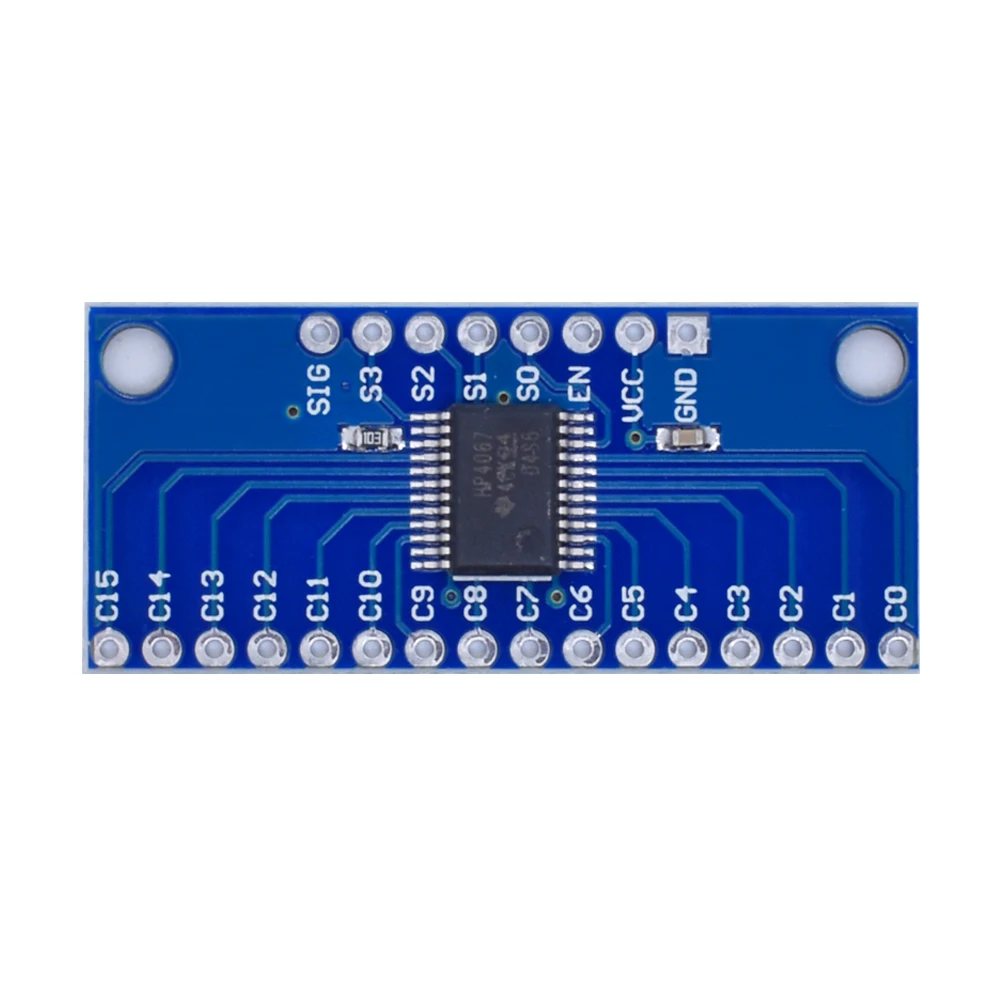

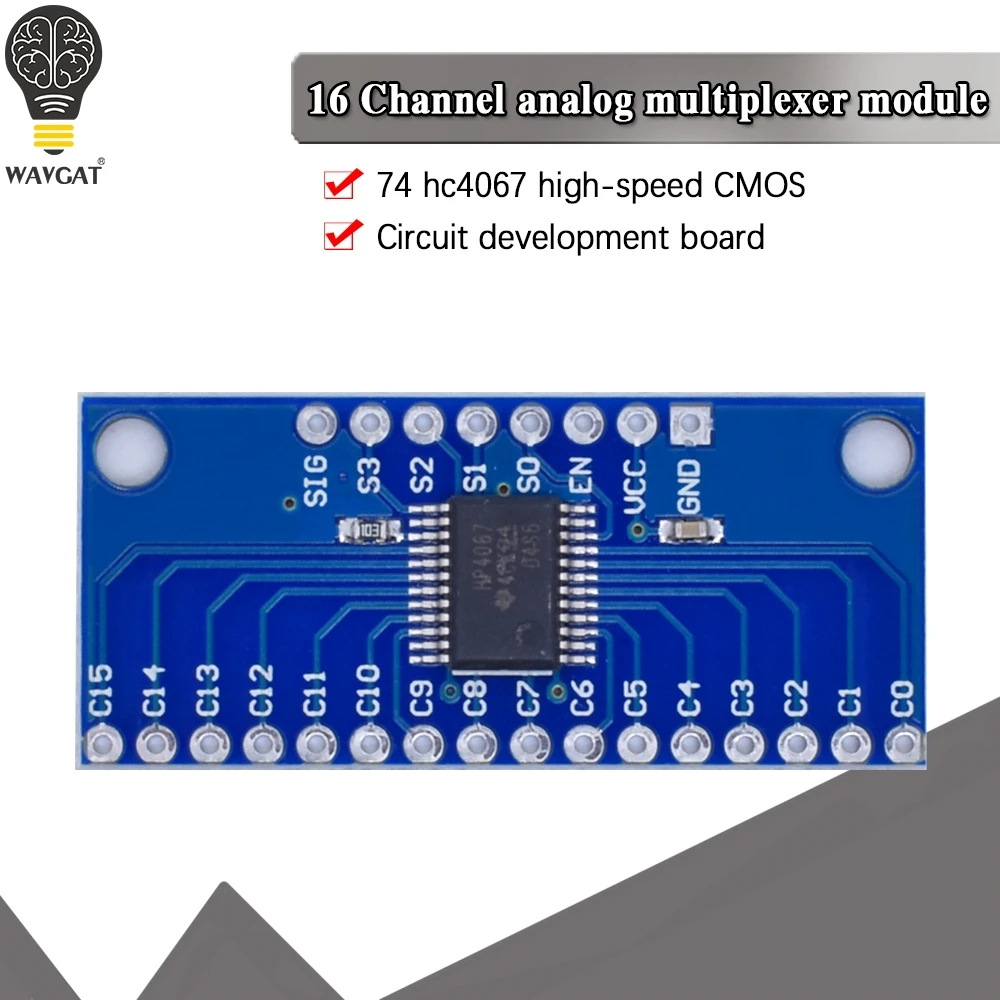

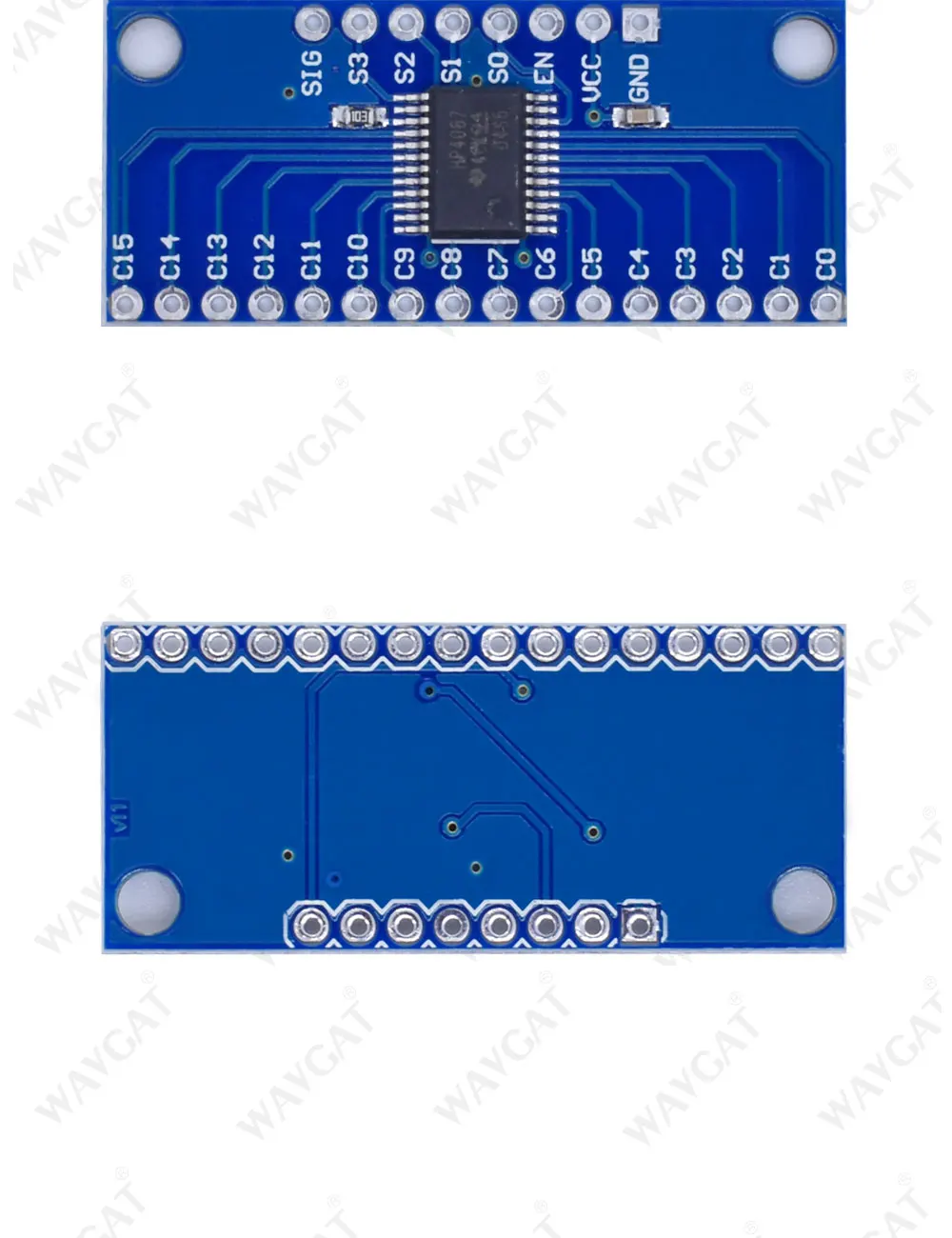

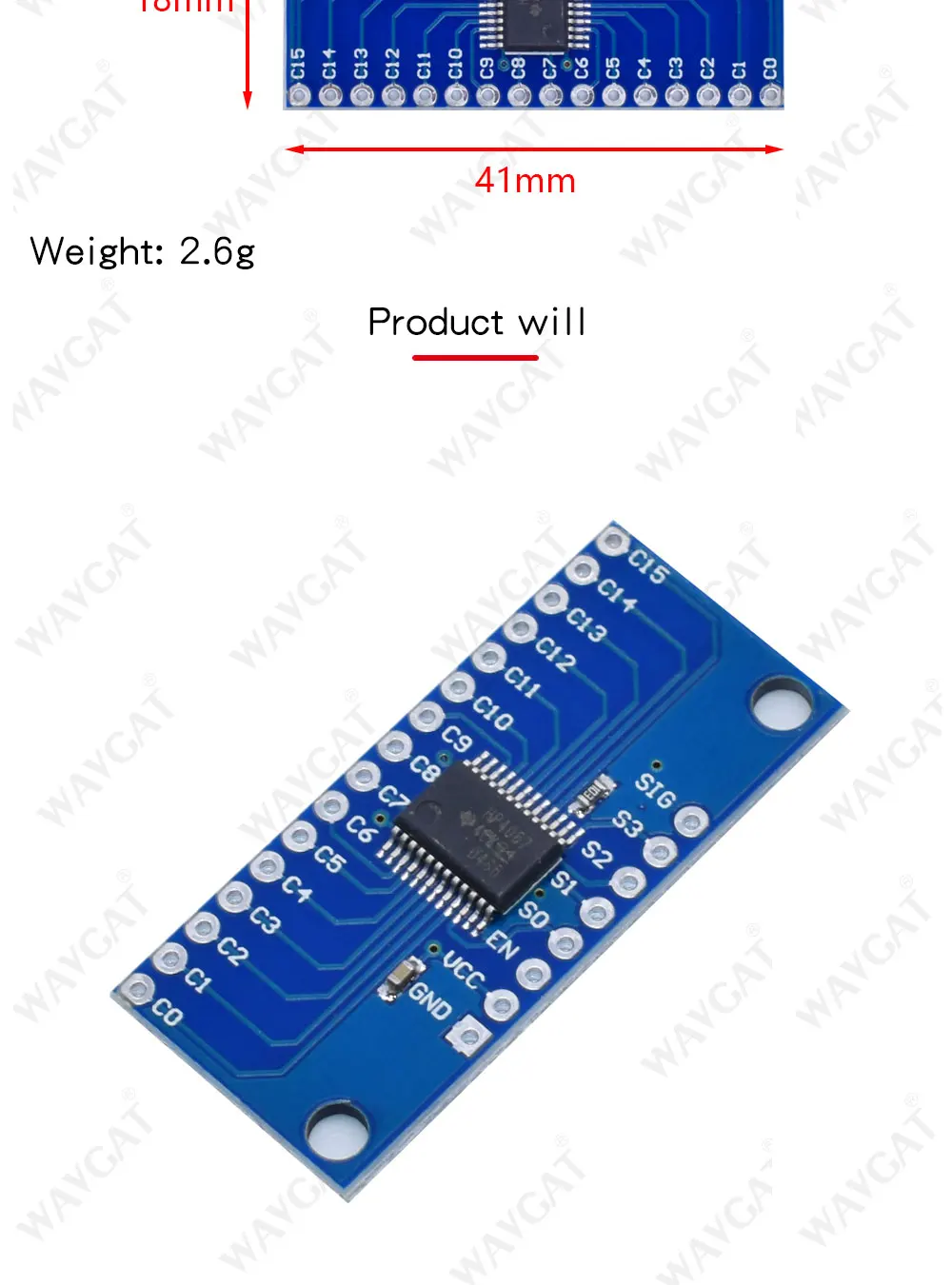

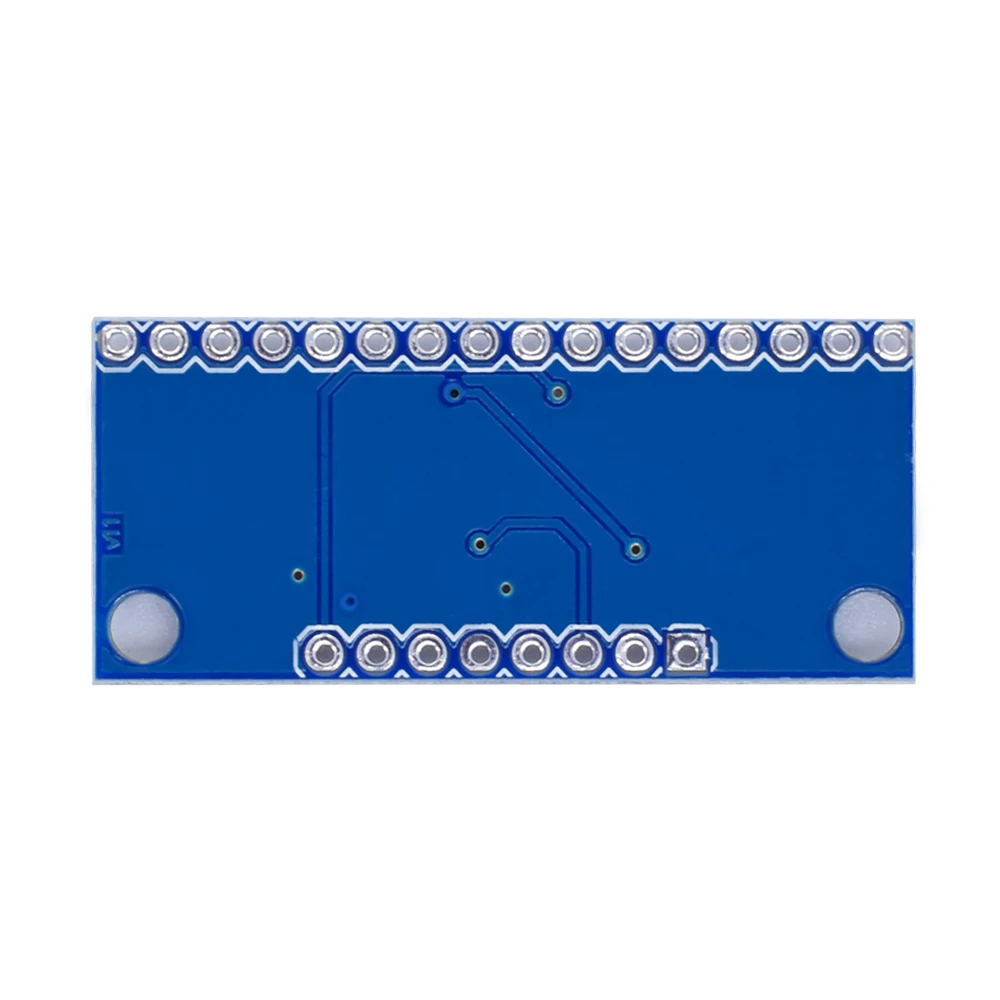

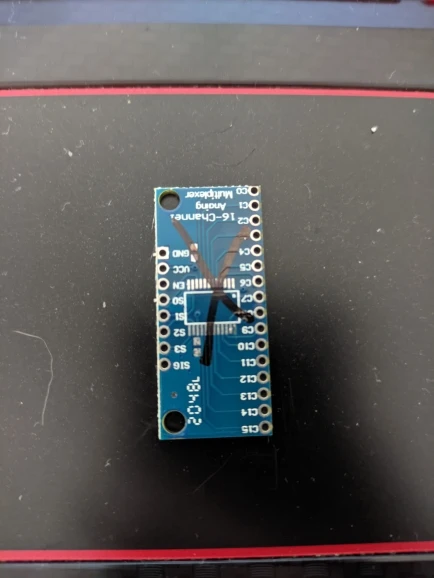

16-канальный аналоговый цифровой мультиплексор WAVGAT CD74HC4067, модуль коммутационной платы, умная электроника

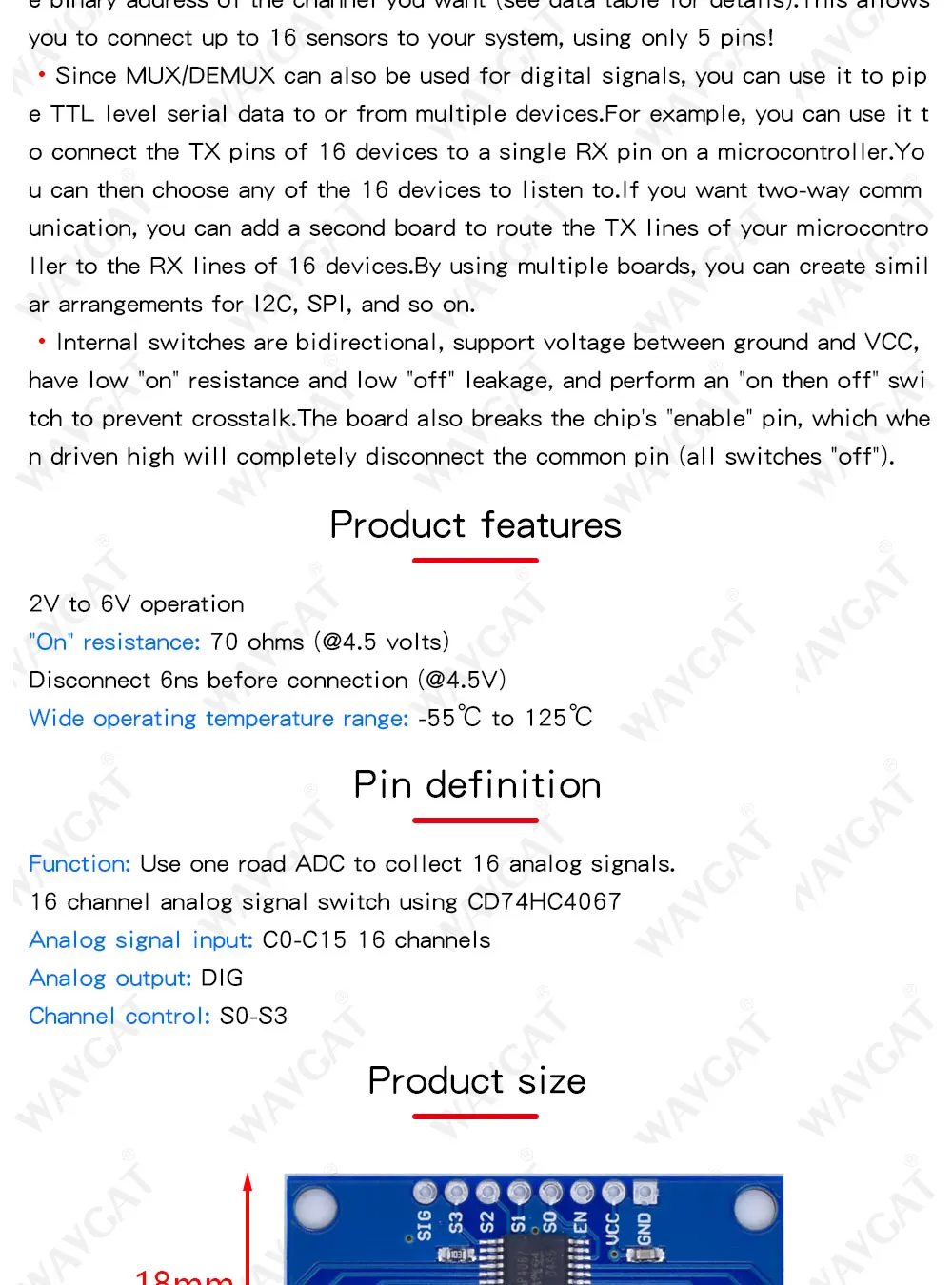

Особенности:Работа от 1,2 В до 6 в2. Сопротивление “On”: 70 Ом @ 4,5 в3.6 НС: break-before-make @ 4,5 в4. Широкий диапазон рабочих температур: от-55С до 125сЭто коммутационная плата для очень удобного 16-канального аналогового/цифрового мультиплексора/демультиплексора cdсебе 4067. Этот чип похож на поворотный переключатель-он внутренне направляет общий pin-код (COM в схеме, SIG на плате) на один из 16 каналов pin (CHANxx). Работает как с цифровым, так и с аналоговым сигналами (напряжение не может быть выше VCC), и подключения работают в любом направлении. Чтобы контролировать его, подключите 4 цифровых выхода к выбранным контактам адреса микросхемы (S0-S3) и отправьте ему двоичный адрес желаемого канала (подробности см. В таблице данных). Это позволяет подключить к вашей системе до 16 датчиков, используя всего 5 контактов!

Так как mux/demux также работает с цифровыми сигналами, вы можете использовать его для соединения серийных данных на TTL-уровне с нескольких устройств или с них. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из 16 устройств для прослушивания. Если вам нужна двусторонняя связь, вы можете добавить вторую плату для маршрутизации линии TX микроконтроллера к 16 линиям RX устройства. Используя несколько плат, вы можете создавать аналогичные композиции для I2C, SPI и т. д.

Внутренние переключатели являются двунаправленными, поддерживают напряжения между заземлением и VCC, имеют низкое сопротивление «Вкл» и низкую утечку «Выкл», а также для предотвращения перекрестных помех, выполните переключение «break-before-make». На плате также вырывается «включить» pin-код чипа, который при высоком приведении в движение полностью отключит общий pin-код (Все переключатели «выключить»).
