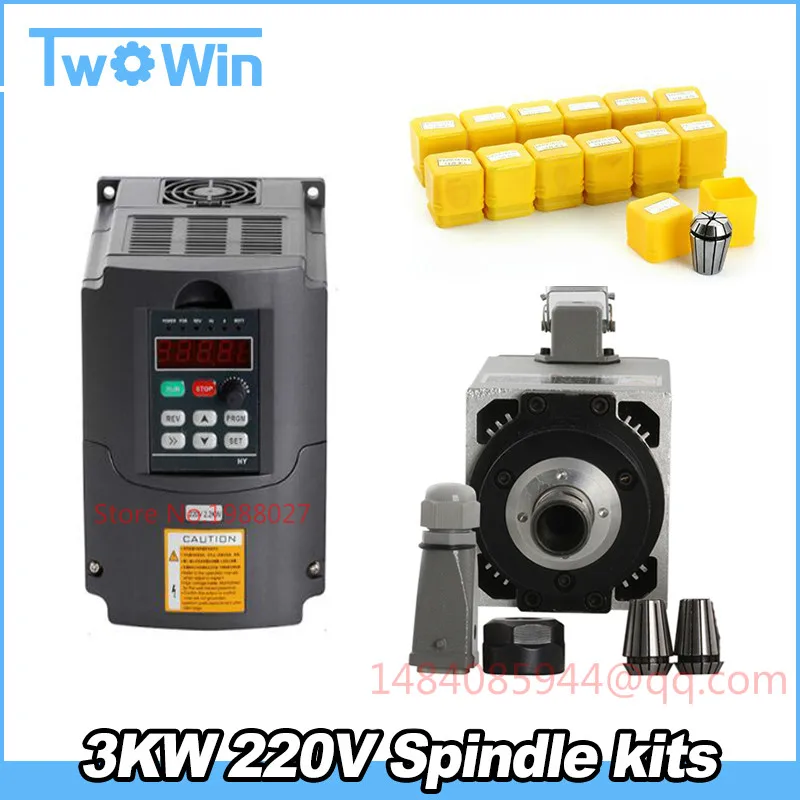

3 кВт шпиндель с воздушным охлаждением 4 подшипника фрезерный Шпиндельный двигатель с ЧПУ и 3.0kw VFD/инвертор с переменной частотой управления скоростью вращения шпинделя + 13 шт. ER20
Посылка включает:

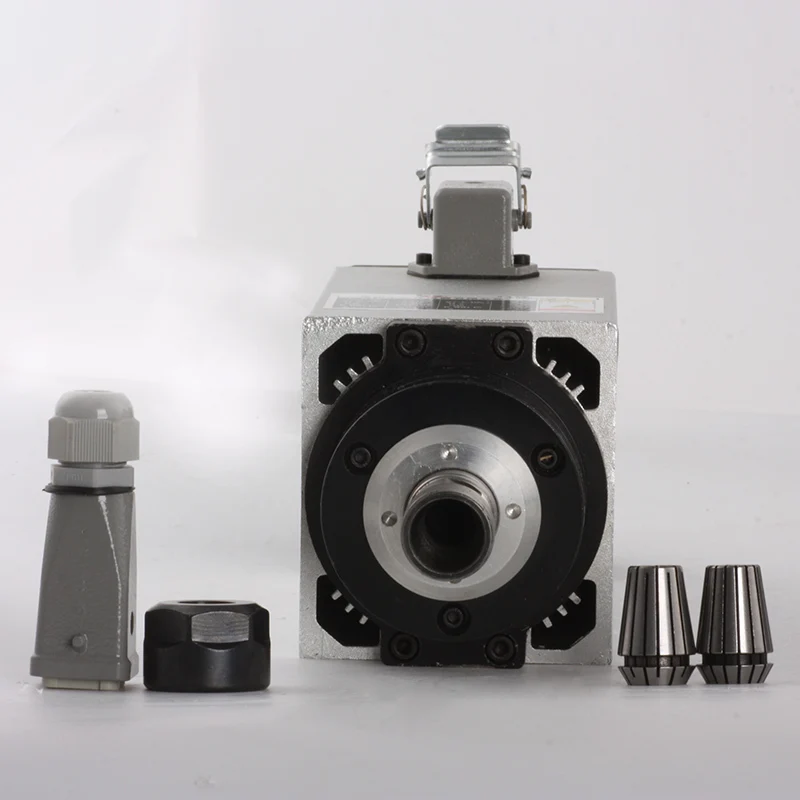

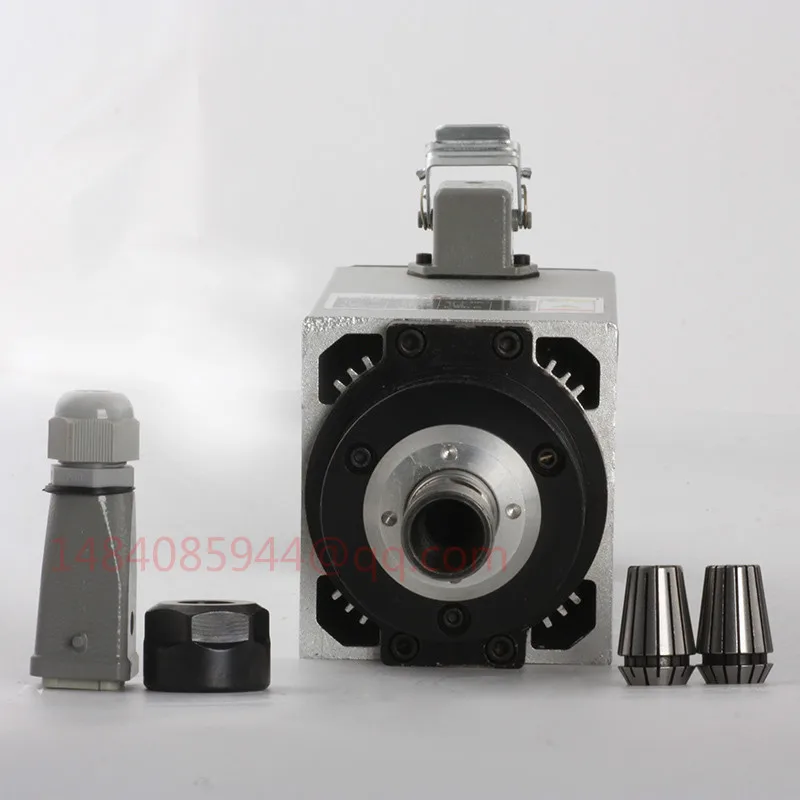

1 шт. 3 кВт/220 В Воздушный шпиндель + бесплатно 2 шт ER20 Цанга
1 шт. 3 кВт/220 В VFD

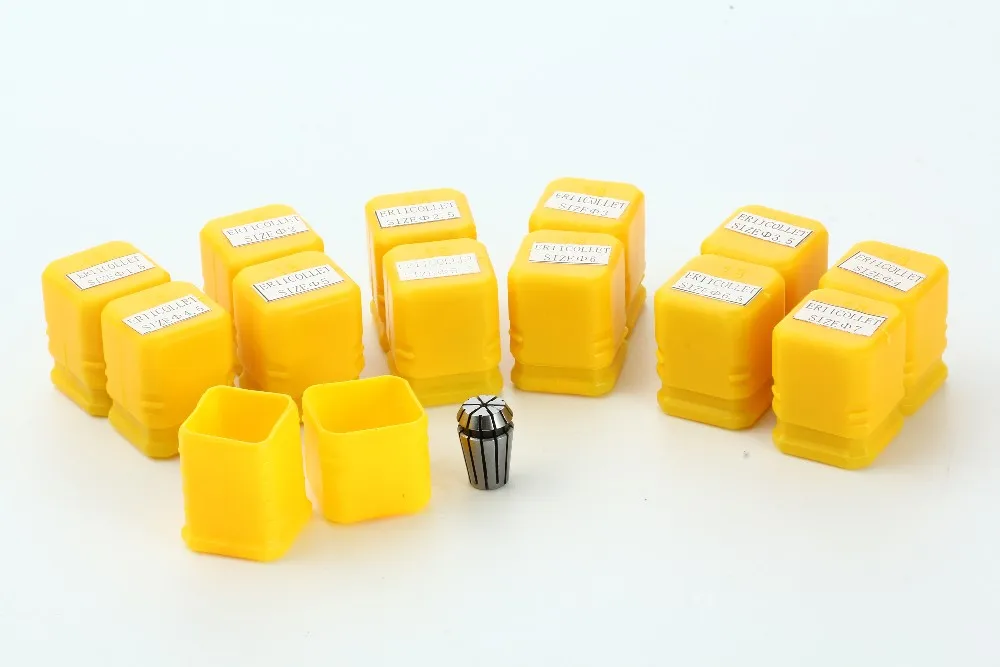

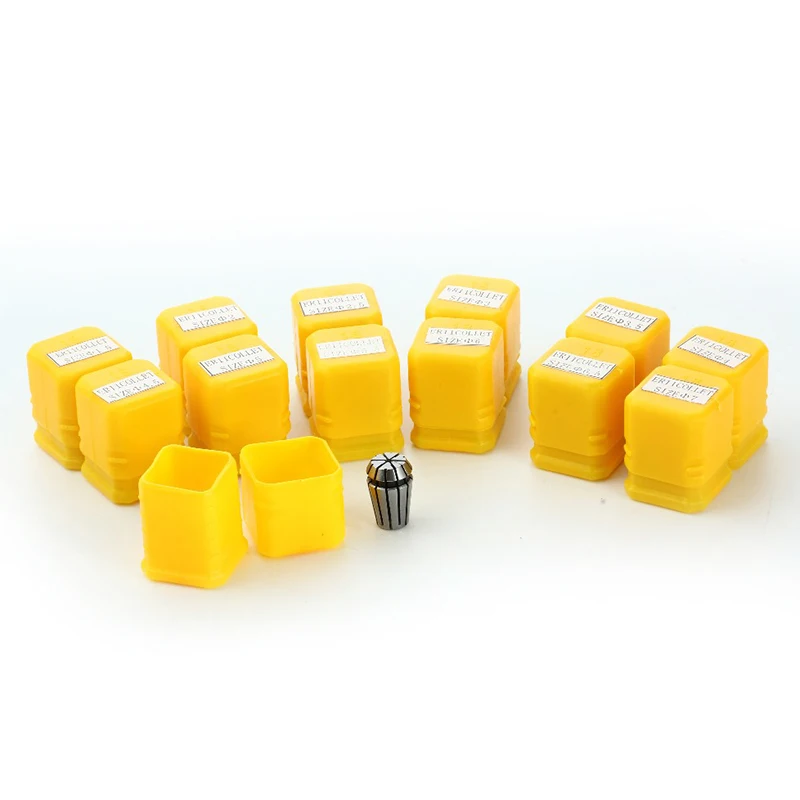

1 комплектER20(13 шт.: 1 мм, 2 мм, 3,175 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12,7 мм, 13 мм)

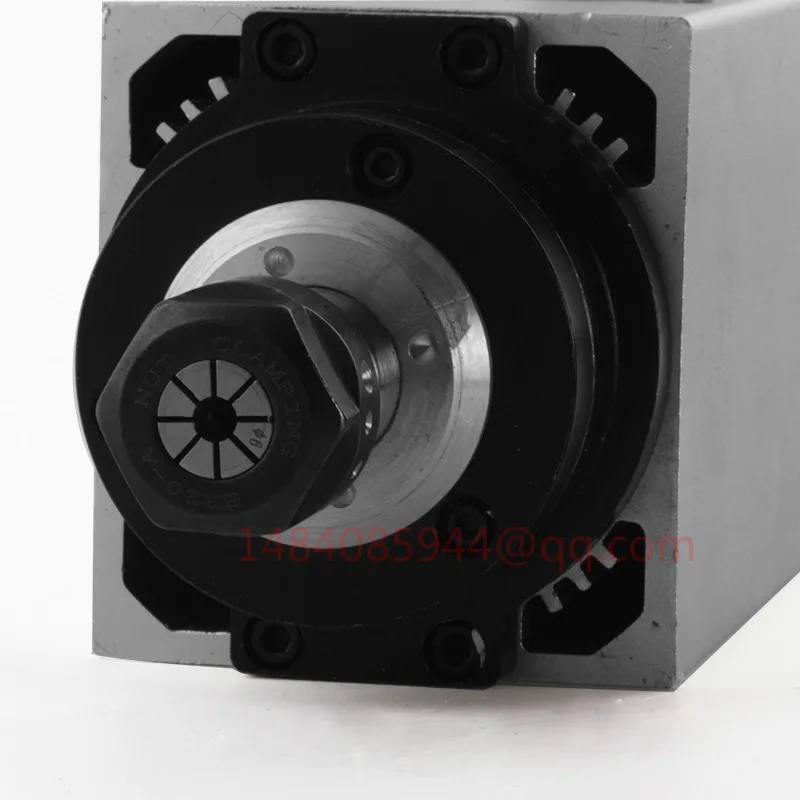

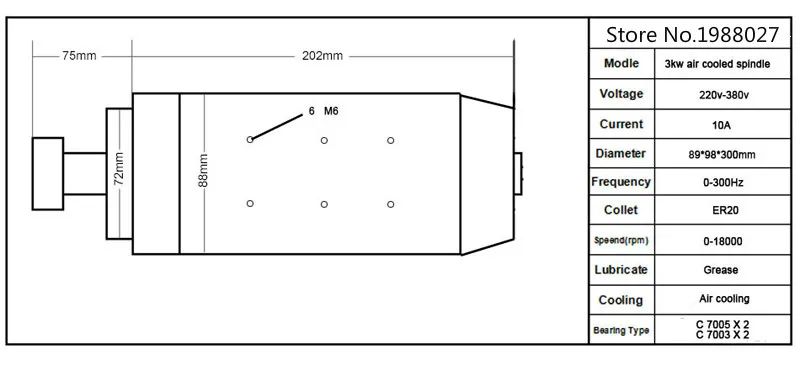

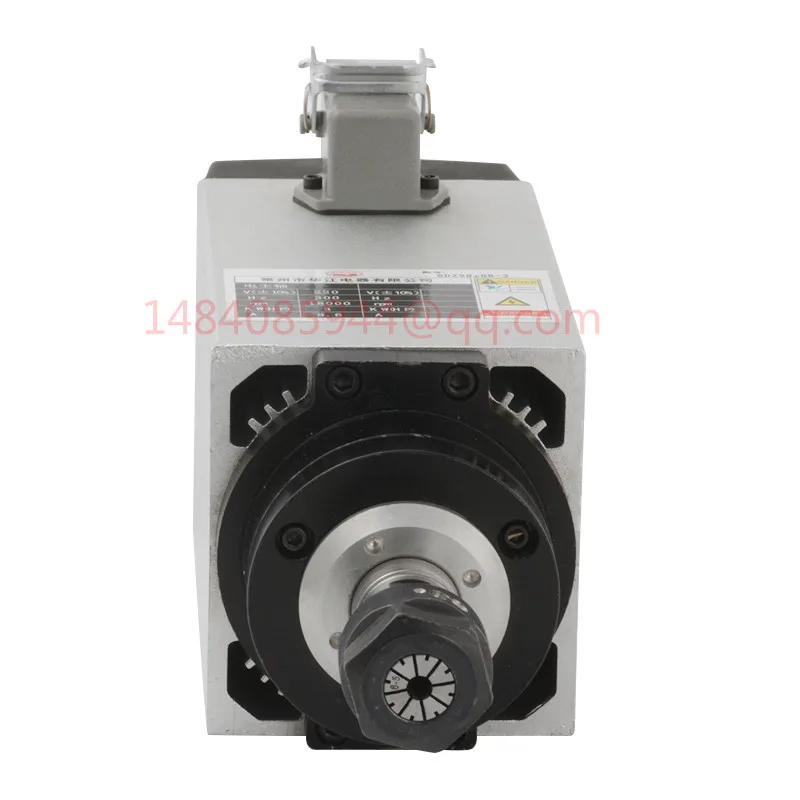

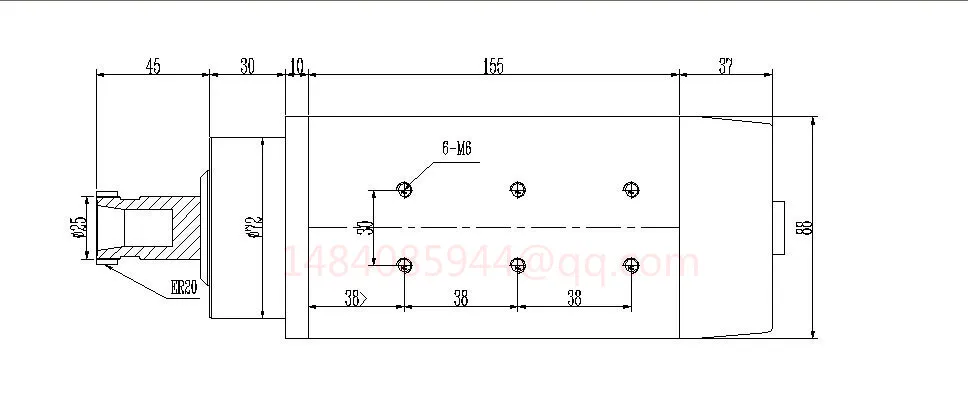

1. Шпиндель:
Основные параметры:
Технические параметры
Модель
3 кВт ER20
Мощность (кВт)
3.
Скорость (об/мин)
1-18000
Напряжение (В)
220/380
Электрический ток (А)
10
Частота (Гц)
300
Соединение конца вала
ER20φ3.175-φ12.7
Охлаждение
С воздушным охлаждением
Материал
Нержавеющая сталь
Размер Цанги
ER20
Run вне
Меньше, чем 0,05 мм
Смазка подшипника
Смазка
Вес (кг)
Около 7,5
Подшипники
4 подшипника (C7005x2 + C7003x2),P4 класс, угловые контактные подшипники

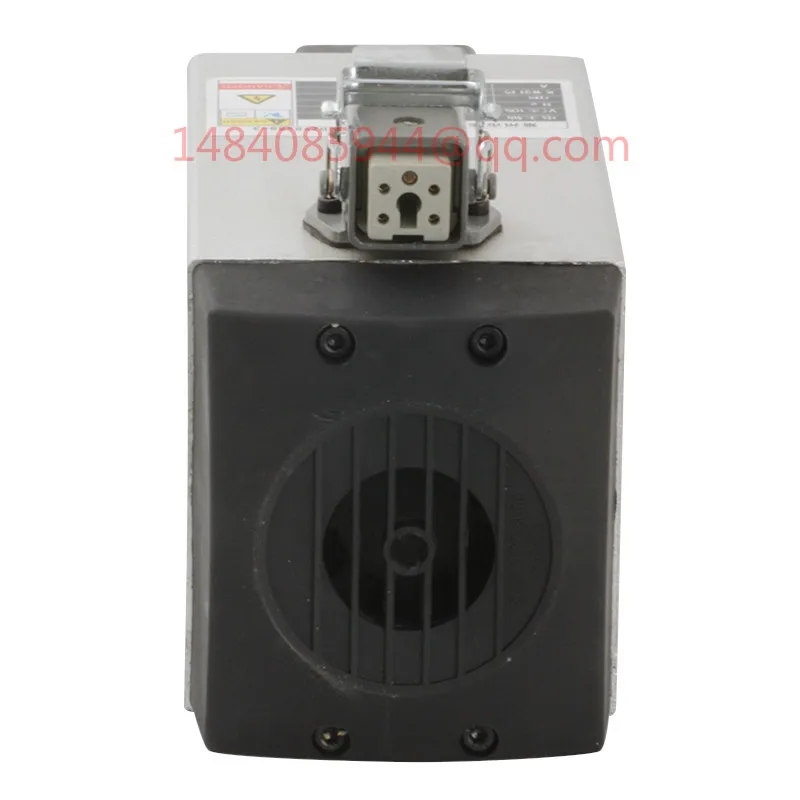

Интерфейс источника питания
Интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным заземлением.
Основное применение:
Гравировальные Машины, дерево, алюминий, камень, металл, стекло, ПВХ промышленность
Преимущество:
Подшипник P4 класса, 2 × 7005C P4 DT и 2 × 7003C P4 DT, увеличивает срок службы шпинделя
Высокая скорость, высокий крутящий момент, низкий уровень шума, низкая цена.
Высокая точность, биения меньше, чем 0,01 мм. Коаксиальный градусов меньше, чем 0,0025 мм
Доставка в течение четырех дней, нет поддельного номера отслеживания, убедитесь, что вы получили время
Структурные особенности:
Высокоскоростные электрические основные подшипники, используемые во всех высокоскоростных радиально-упорных шариковых подшипниках класса C, функция осевой предварительной загрузки, улучшенная поддержка жесткости и точность шлифования шпинделя под высокоскоростным вращением.
Скорость вращения шпинделя в соответствии с различными видами применения может быть высокоскоростной смазкой и смазкой масляного тумана двумя способами.
Скорость вращения шпинделя повышение температуры вызвано использованием системы циркуляции охлаждающей жидкости устранена.
Уход и обслуживание:
Питание частоты шпинделя, подключенное номинальное напряжение, частота должна соответствовать техническим параметрам электро-шпинделя, скорость вращения шпинделя может быть скорректирована для изменения частоты, а напряжение пропорционально изменениям.
Шпиндель не используется, применение сжатого воздуха для выдувания труб статической охлаждающей жидкости. Для предотвращения ржавчины, засорения отверстий для воды. Внешний вид шпинделя должен быть смазанным. Плюс устройство защиты вала, поместите в сухое место.
Для замены подшипников шпинделя необходимо заменить определенный профессиональный и технический персонал. Поддерживая специальные инструменты, подшипники должны быть полностью очищены, не снимая катушки статора.

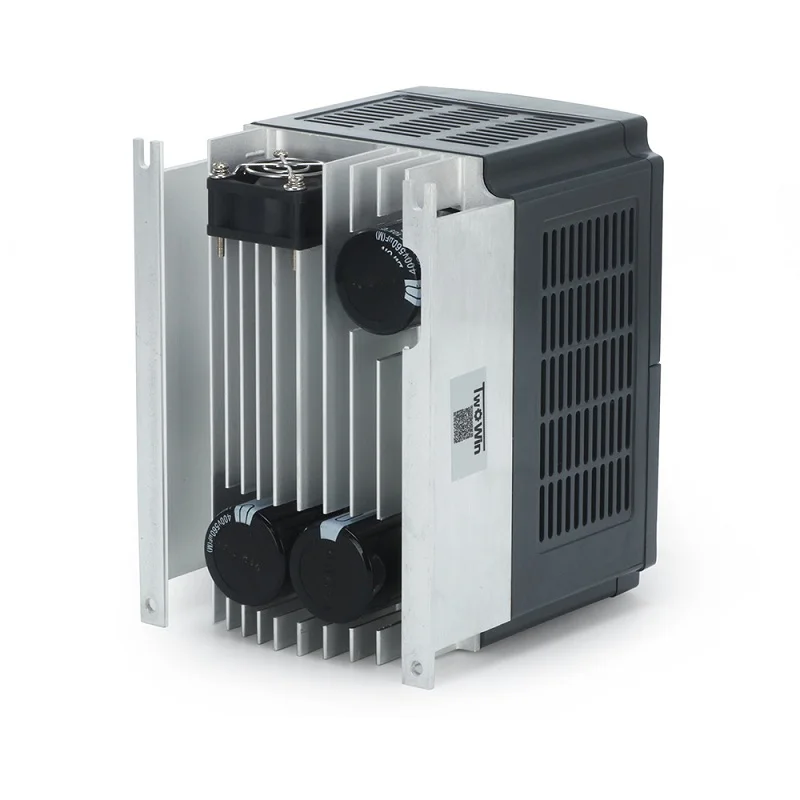

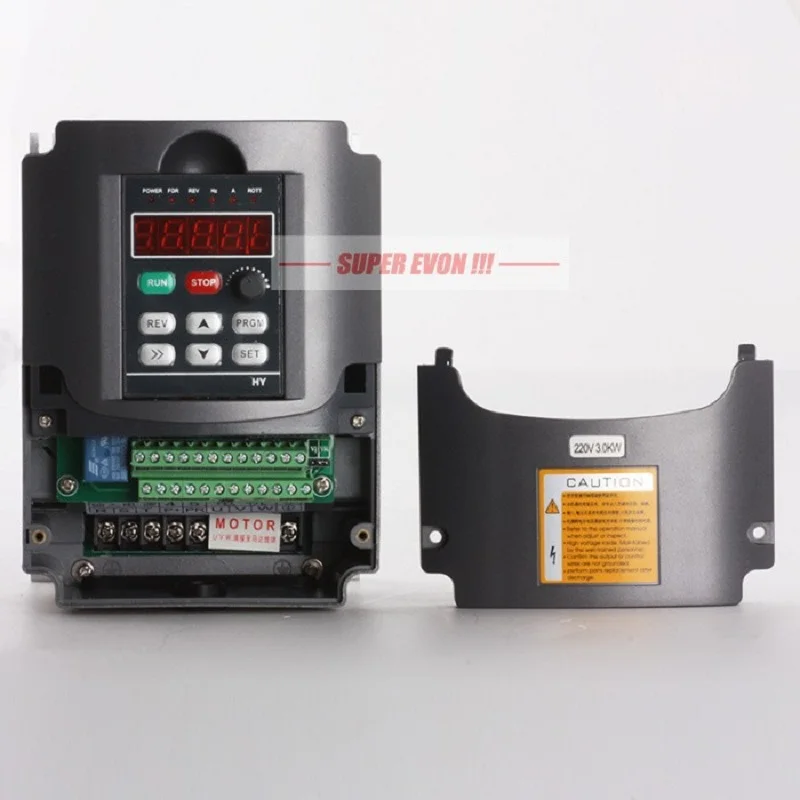

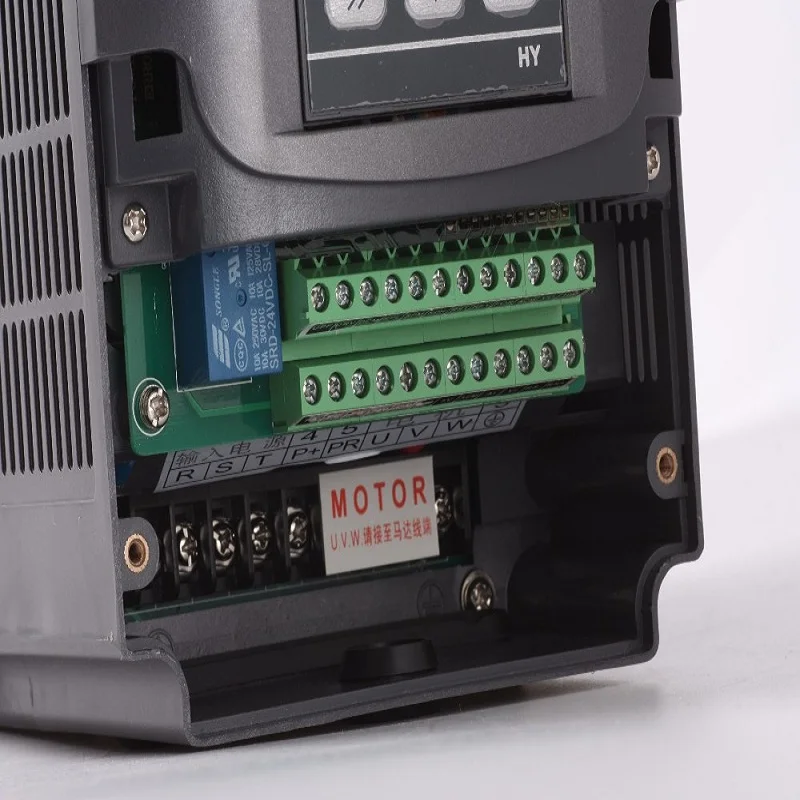

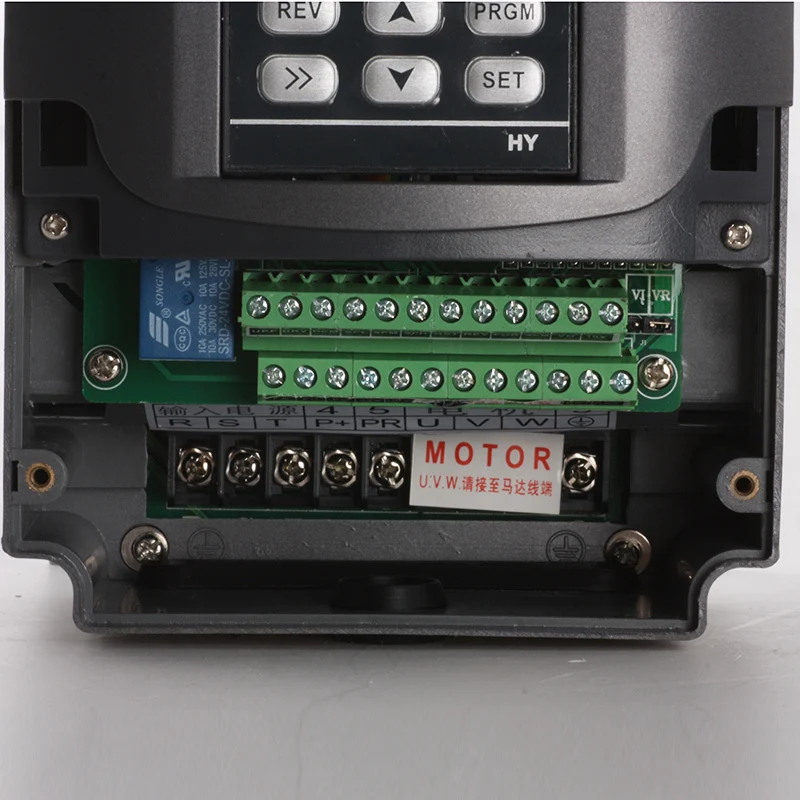

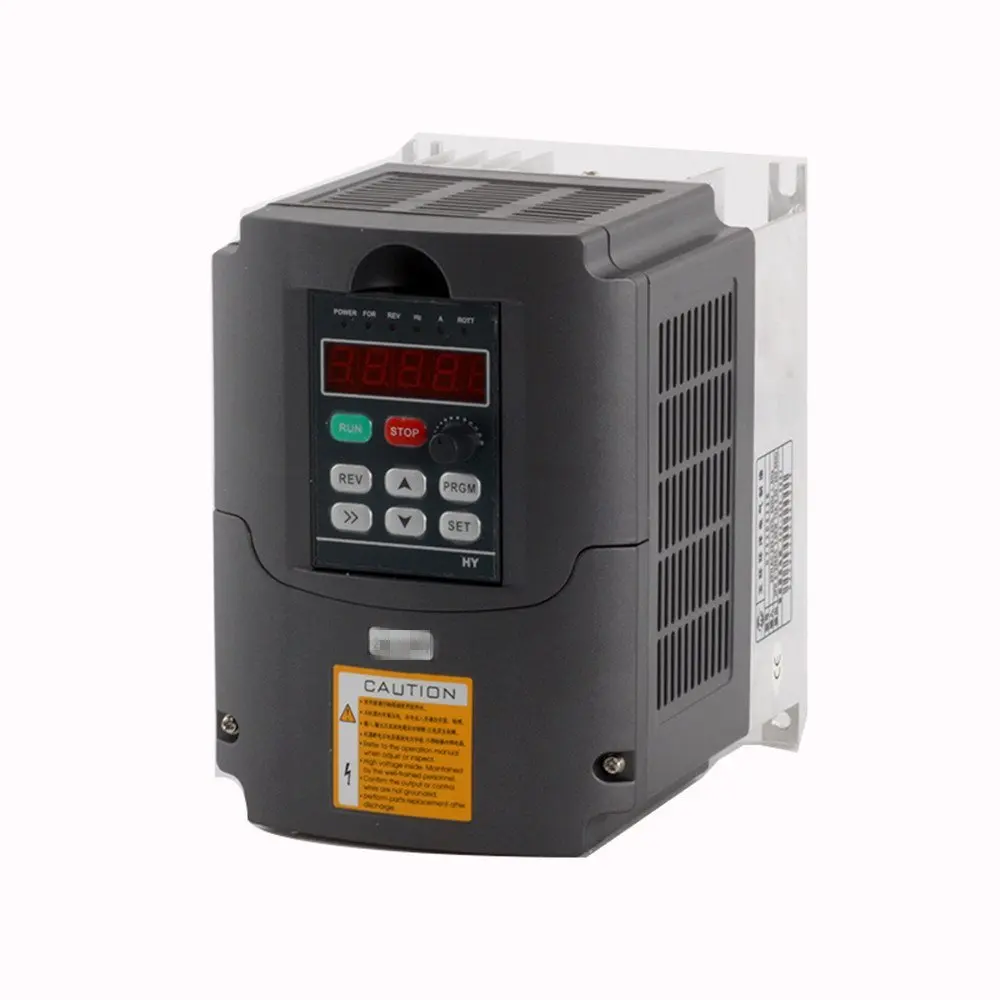

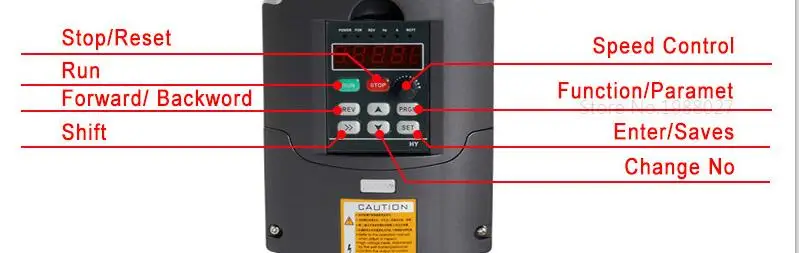

2. Инвертор:
Бренд
Twowin
Магазин № 1988027
Тип
3 кВт
Входное напряжение
Переменный ток 220 В (+/-15%)
Входная частота
48-63 Гц
Выходное напряжение
220VAC
Выходная частота
0-400 Гц
Входная фаза
1 или 3 фазы
Выходная фаза
3 фазы
Гарантия
1 год с даты покупки
Преимущество:
Режим управления SPWM, он очень прост в использовании и удобен Функции защиты очень прочные, Защита от перегрева, Защита от перегрузки, Защита предохранителя, Перезагрузка после мгновенной остановки, защита от остановок. Функция пудры Низкая цена3.ER20

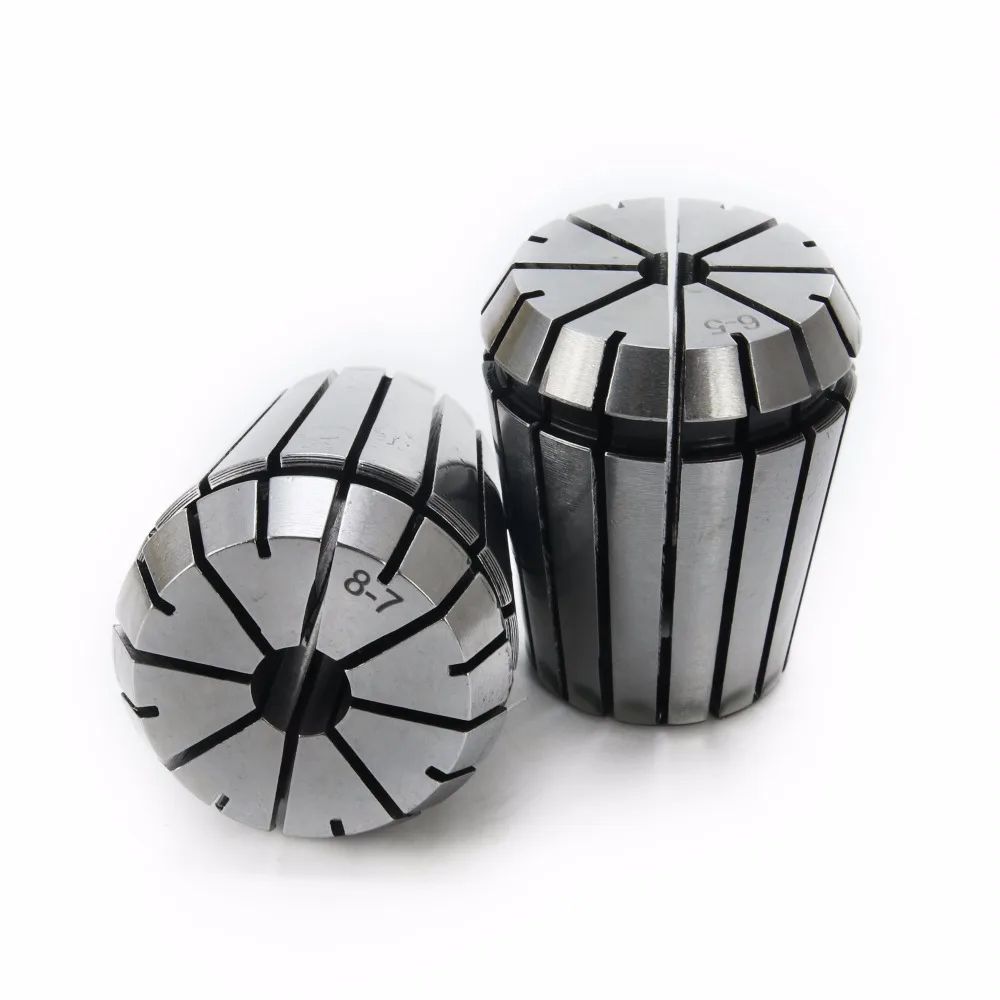

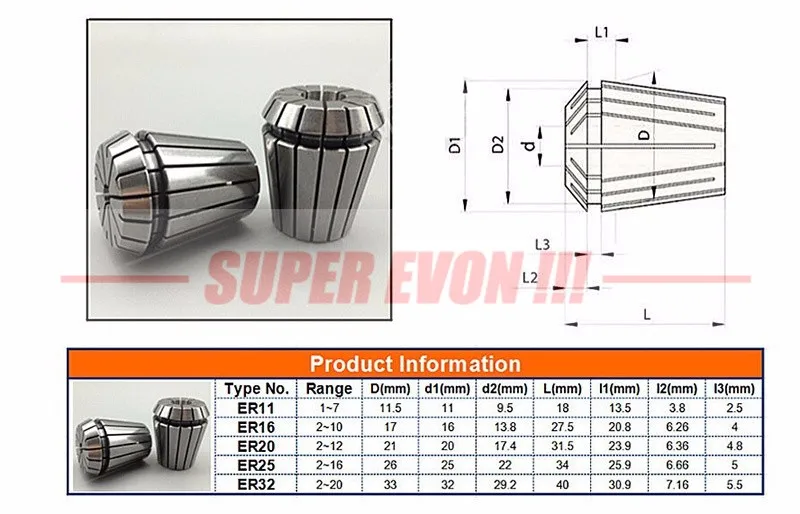

Один щелчок вверх и вниз допуск 0,01 мм (0,0006 ")
Первоклассная углеродистая сталь 1065
Закаленная и точная земля
Изготовлен из высококачественной специально разработанной пружинной стали.
Закаленная и точная поверхность.
Встроенный в самостоятельный дизайн и инструменты никогда не застревают в держателе.
