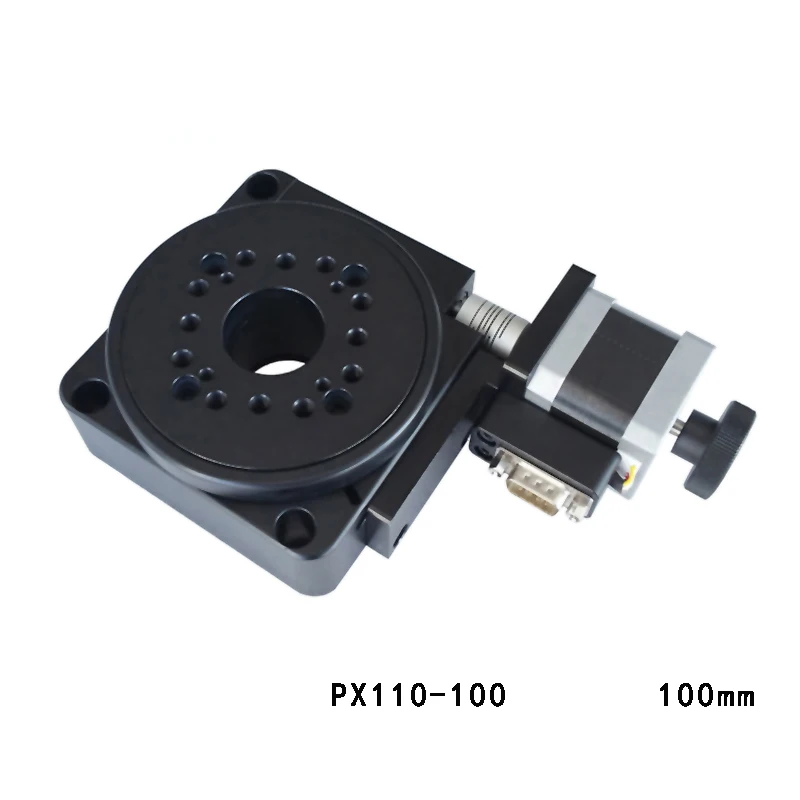

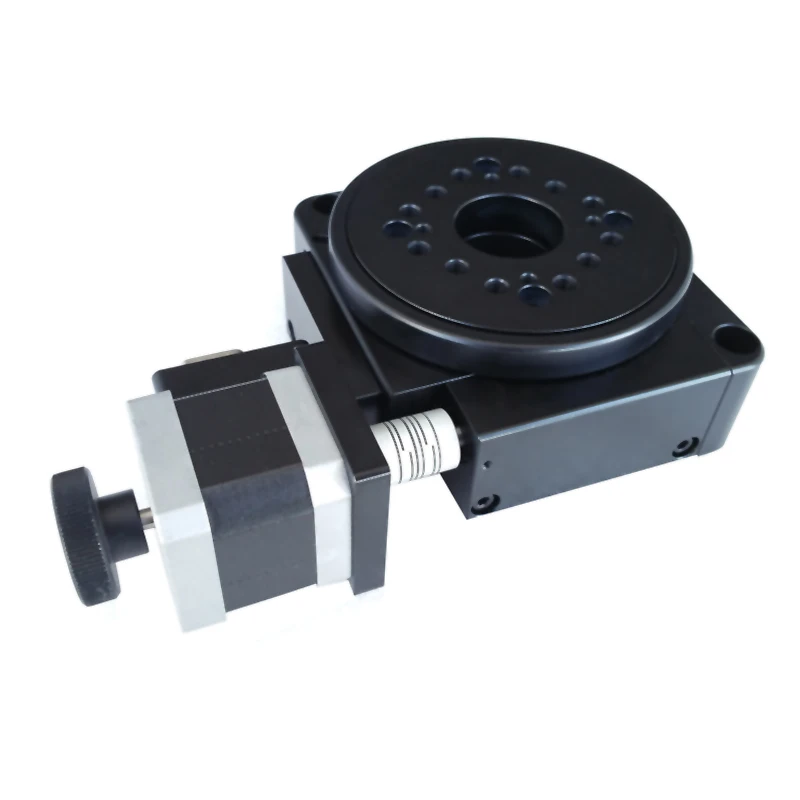

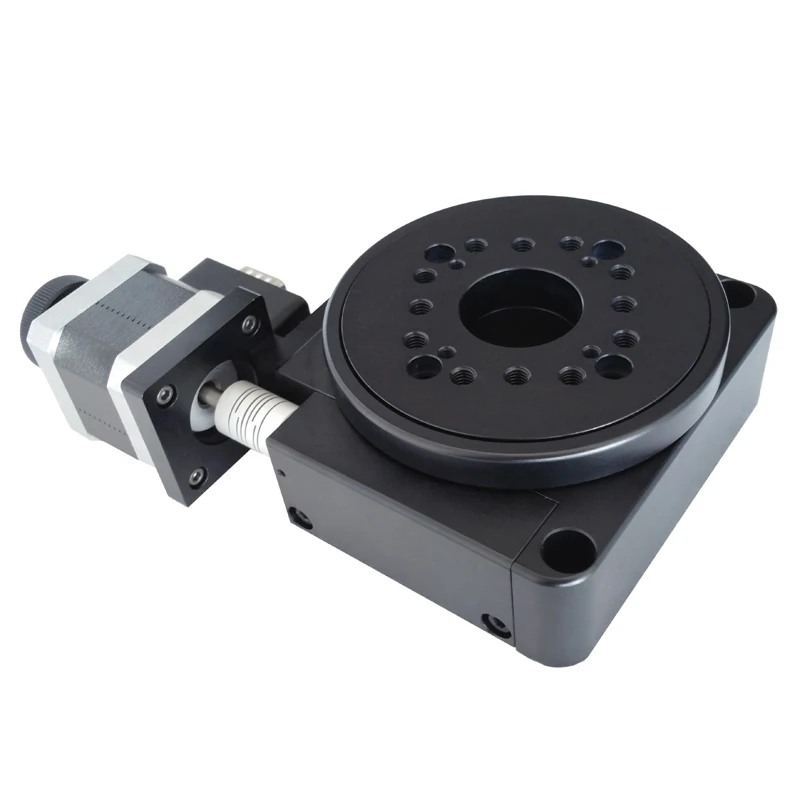

Электрическая вращающаяся машина, оптическая вращающаяся платформа, моторизованная вращающаяся Стадия 100 мм, подшипниковая шкала PX110-100 Y

Описание:

Высокая точность моторизованных этапов вращения.

Новая конструкция, новые технологии; Ключевой индекс до международного уровня аналогичной продукции путем строгой проверки. Эта серия продуктов используется для лазерной точной обработки, трехмерной системы сканирования и так далее.

Червячное и Червячное колесо имеет прочный материал трения, высокую надежность вращения.

Характеристика:

1. Высокая точность, ультра стальные axises импорта, достичь высокой точности, высокая нагрузка стабильное движение. Внешний круг имеет масштаб, интерфейс, удобство для выхода сигнала.

2. Стандартный шаговый двигатель и интерфейс DB9, выберите гибкость контроллера, мы также можем предоставить полностью настроенные системы движения.

3. Стандартный сценический набор с шаговым двигателем и интерфейсом RS232, может легко подключаться к контроллеру движения.

4. Высокоточная конструкция червячного редуктора для высокой точности, загрузки и длительного времени работы.

5. Возможно вращение вперед и назад

6. Сцена может быть использована в вертикальной и сборке с другими этапами

7. Прототип шагового двигателя 42 шагового двигателя (1,8 °). Серводвигатель доступен для замены по запросу

8. Тонкая стальная вращающаяся обувь, высокая точность, массивная грузоподъемность и длительный срок службы.

9. Мелкий шлифовальный червячный привод с удобным движением и люрексом может почти игнорироваться.

10. Ликвидация зазора.

11. Двигатель соединен с червяком через высококачественное эластичное соединение, синхронизированный привод без шума.

12. Масштабирование платформы, простое считывание шкалы.

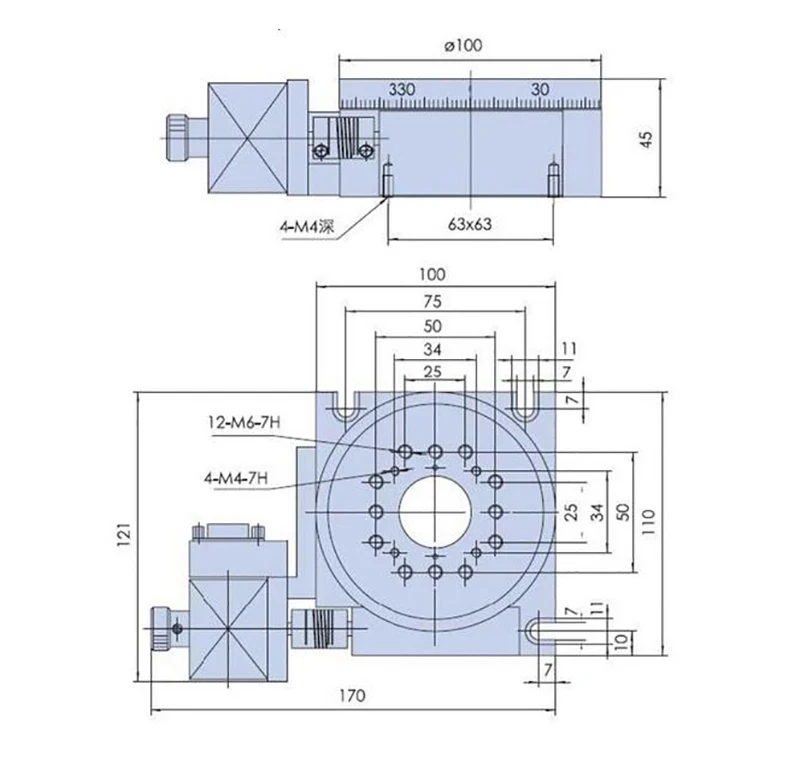

Характеристики конструкции:

Номер товара: PX110-100

Диапазон вращения: 360 ° непрерывного вращения

Диаметр платформы: Ø100 мм

Механизм привода: червячная передача

Коэффициент червячной передачи: 180 : 1 или 90:1 (Выберите один из двух)

Шагового двигателя (1,8 °): 42BYG-шаговый двигатель с 2-фазы и 1,8 ° шаг угла

Материал-отделка: алюминиевый сплав-черный-анодированный

Грузоподъемность: 45 кг

Вес: 1,7 кг

Характеристики точности:

Дизайн Разрешение: 0,01 °, не-ms драйвер;

0,0005 ° = 1,8 ”, 20 мс драйвер

Скорость вращения (Макс): 25 °/сек

Повторяемость: 0,005 ° = 18"

Абсолютная по оси точность: 0,01 ° = 36"

Выход верхней пластины: 15 мкм

Люфт: 0,005 ° = 18”

Эксцентричность: 5 мкм

Потеря движения: 0,005 ° = 18 & Prime;

Параллелизация: 80 мкм
