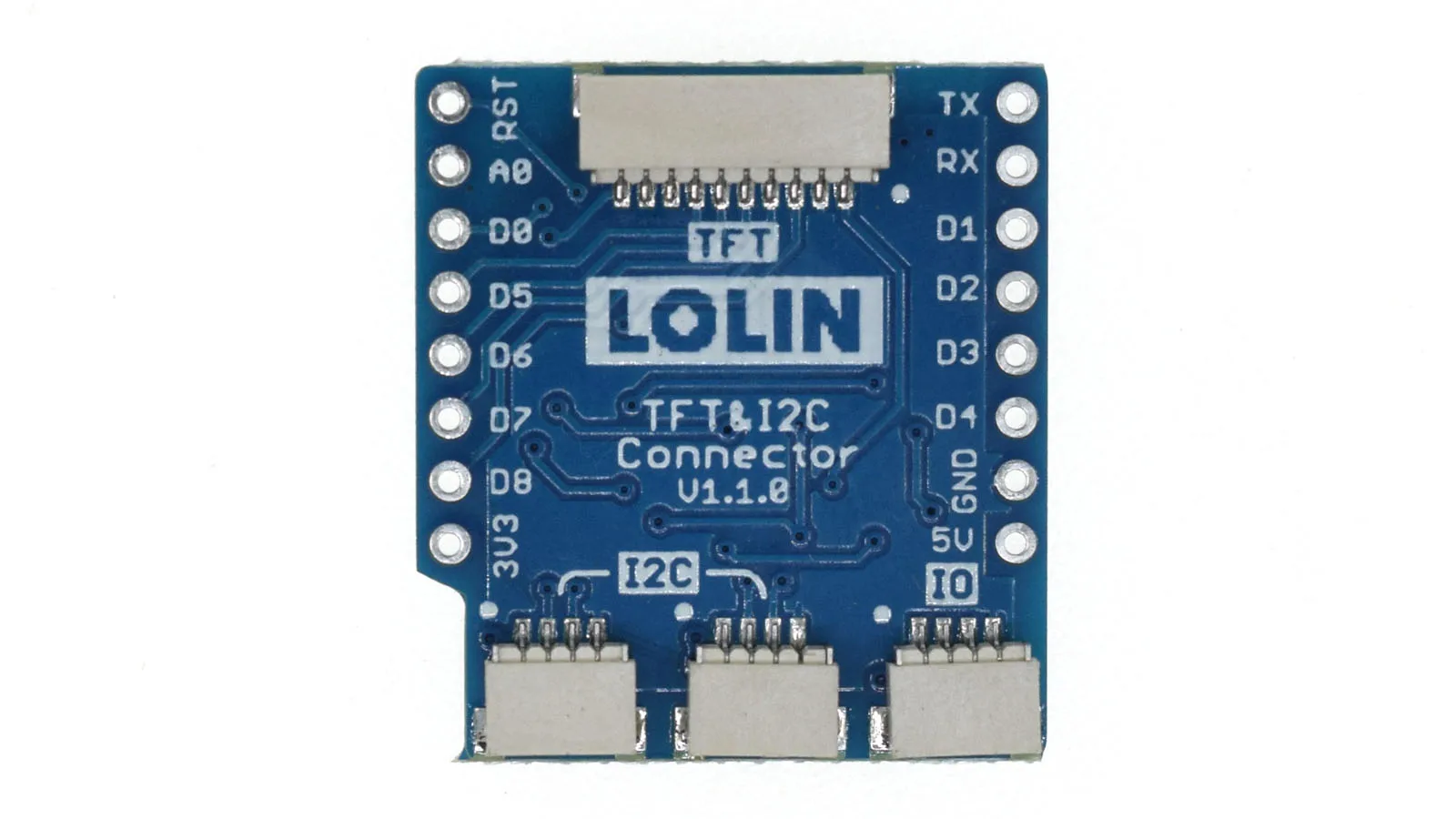

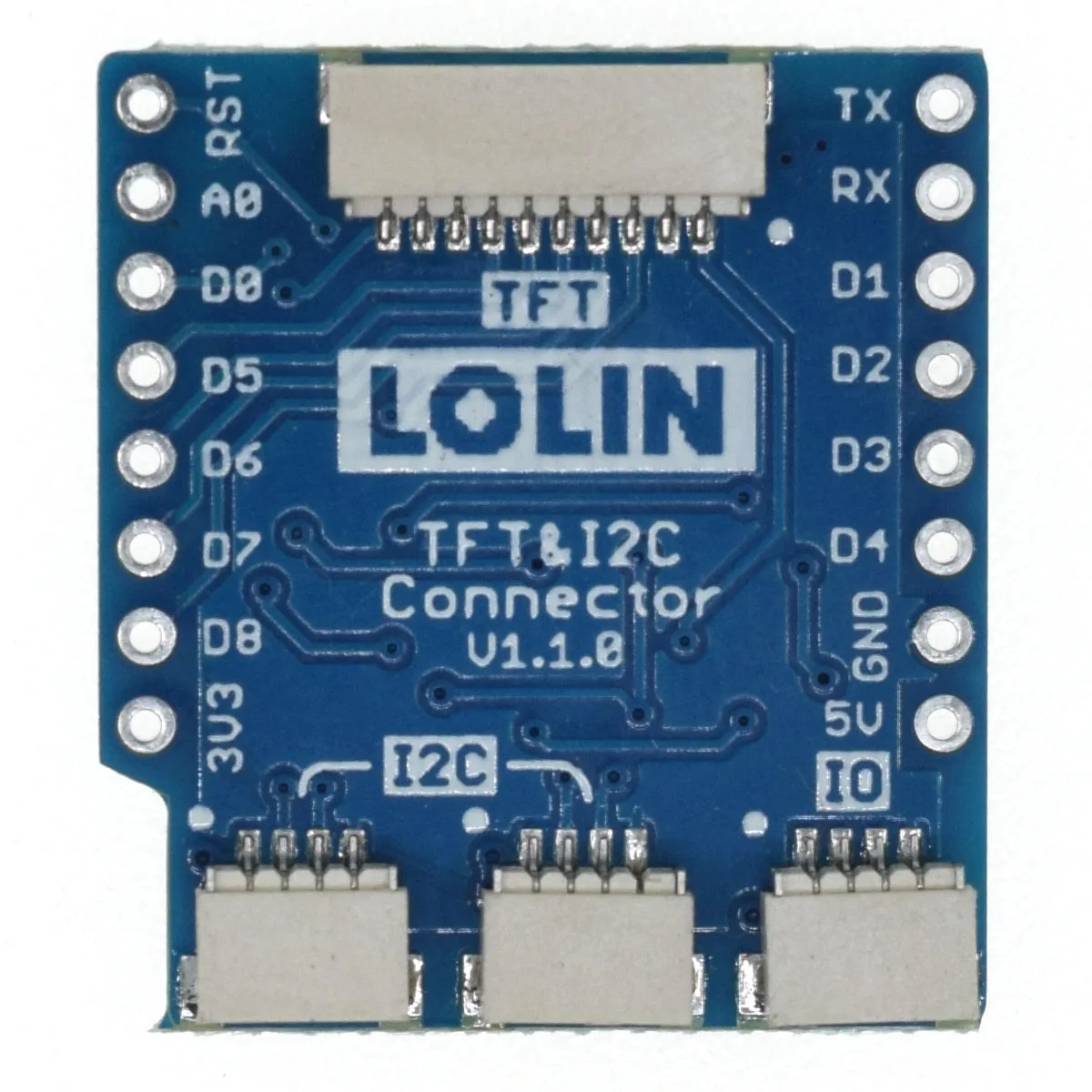

TFT I2C разъем Щит V1.1.0 для LOLIN (WEMOS) D1 mini 1x TFT, 2x I2C и 1x пользовательский разъем ввода-вывода
Последнее обновление: 18.09.2024

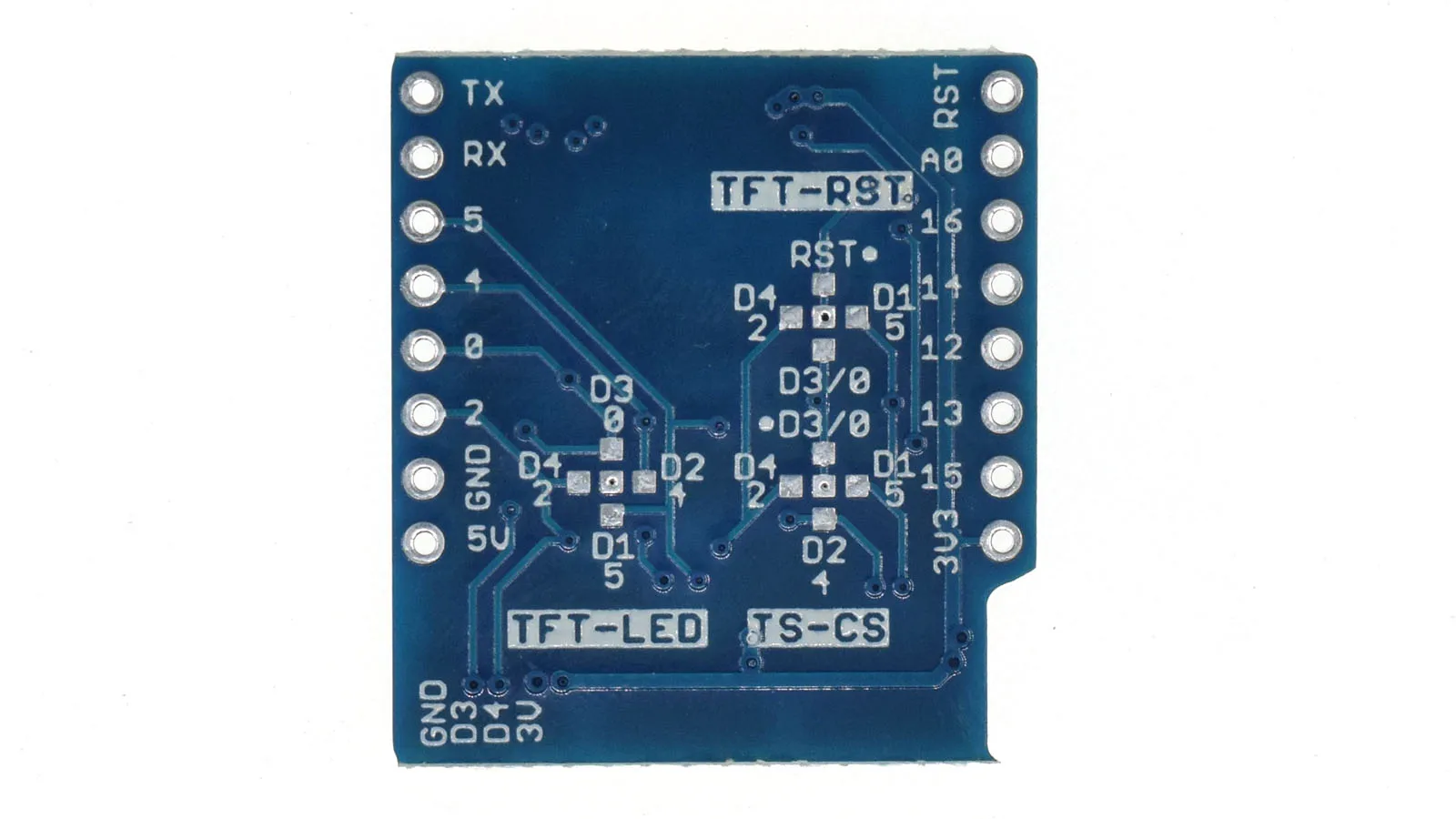

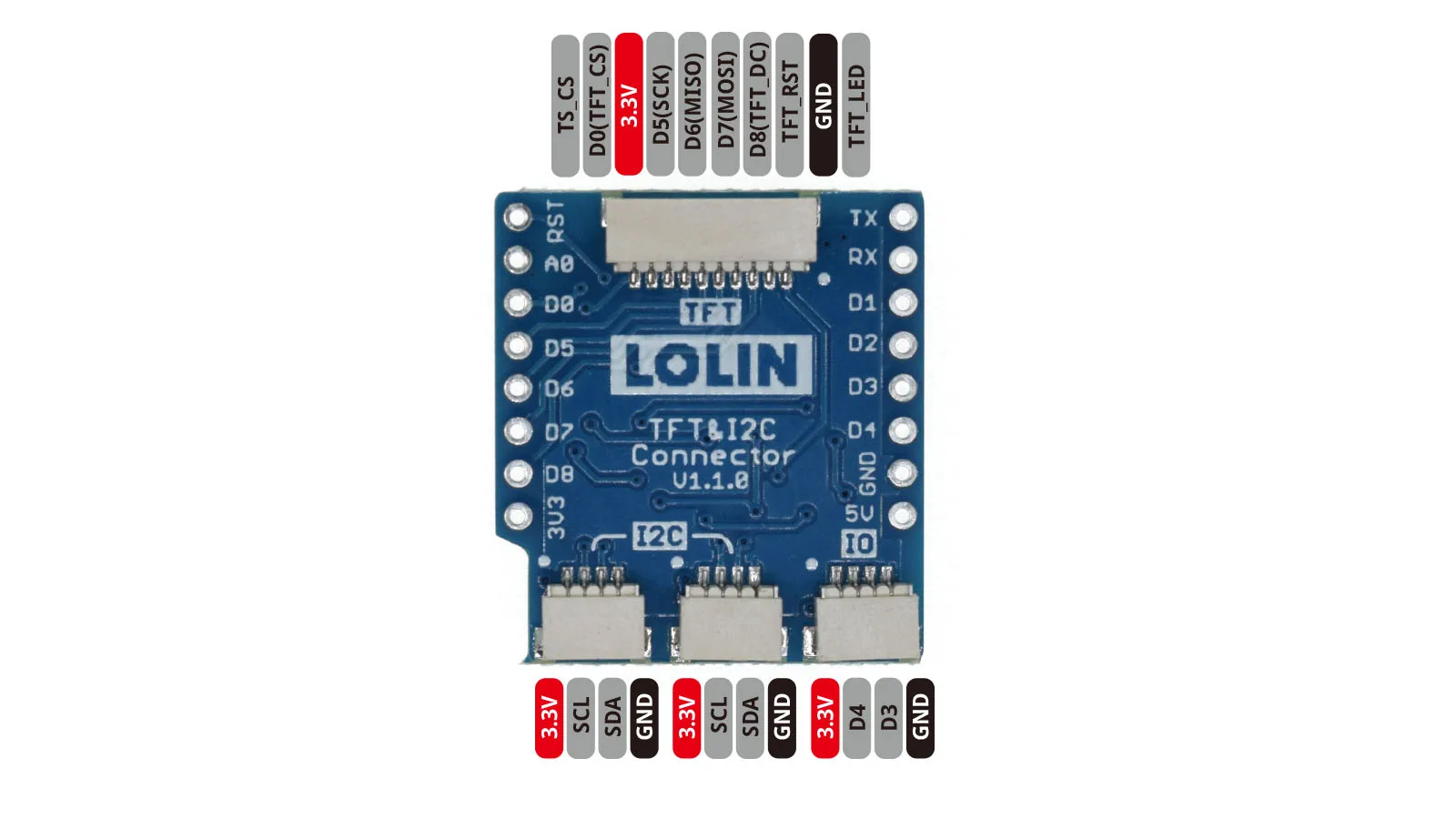

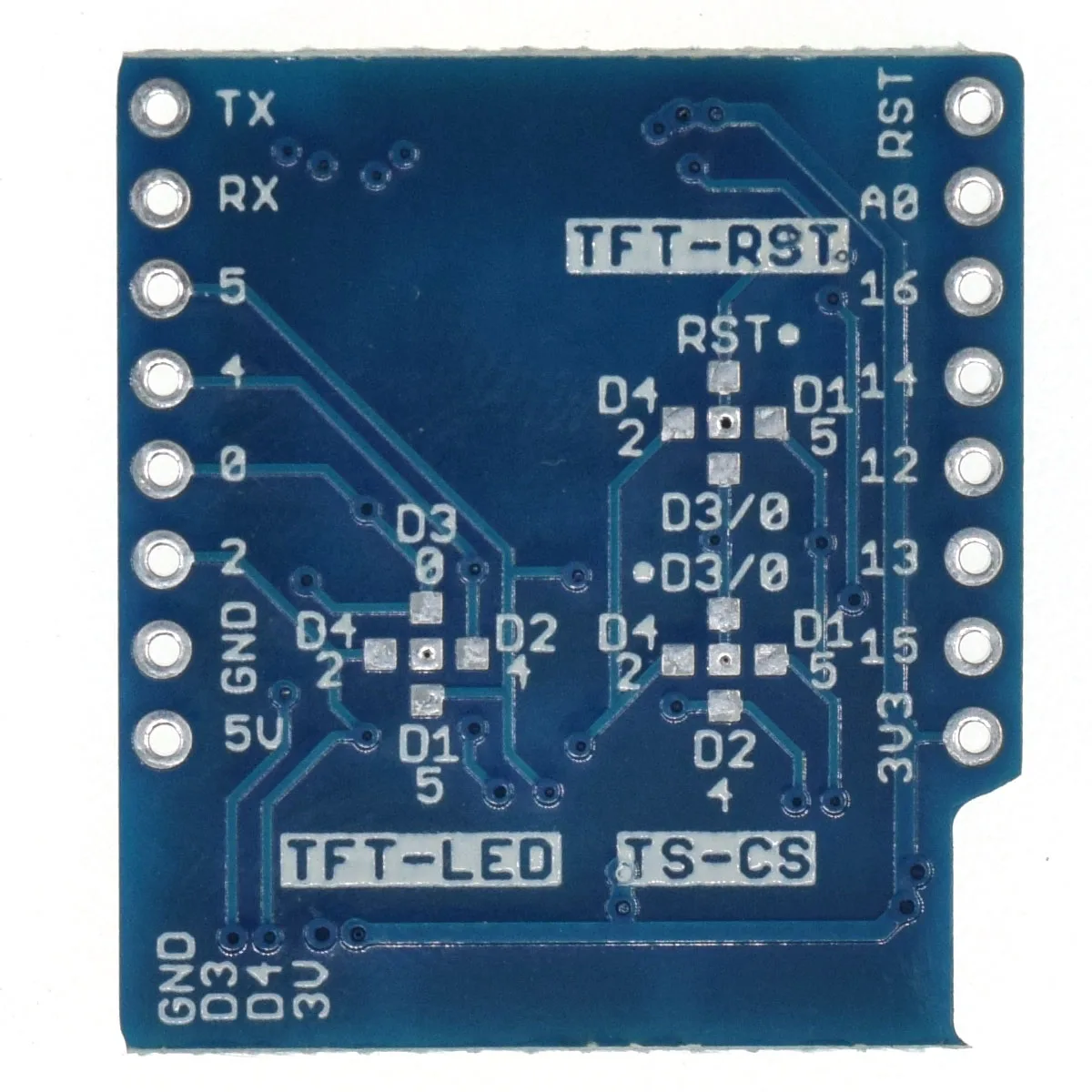

1 штырь управления светодиодной подсветкой TFT _, по умолчанию: NC
2 GND
3 TFT_RST TFT pin сброса, по умолчанию: RST
4 TFT_DC TFT регистр выберите pin, по умолчанию: D8 (IO15)
5 MOSI SPI MOSI, D7 (IO13)
6 MISO SPI MISO, D6 (IO12)
7 SCK SPI SCK, D5 (IO14)
8 3V3
9tft_cs TFT Select pin, по умолчанию: D0 (IO16)
10 TS_CS выбранный контакт сенсорного экрана, по умолчанию: D3 (IO0)
Разъем I2C1 3V3
2 SCL D1 (IO5)
3 ПДД D2 (IO4)
4 GND
Пользовательский разъем ввода-вывода1 3V3
2 D4 (IO2)
3 D3 (IO0)
4 GND

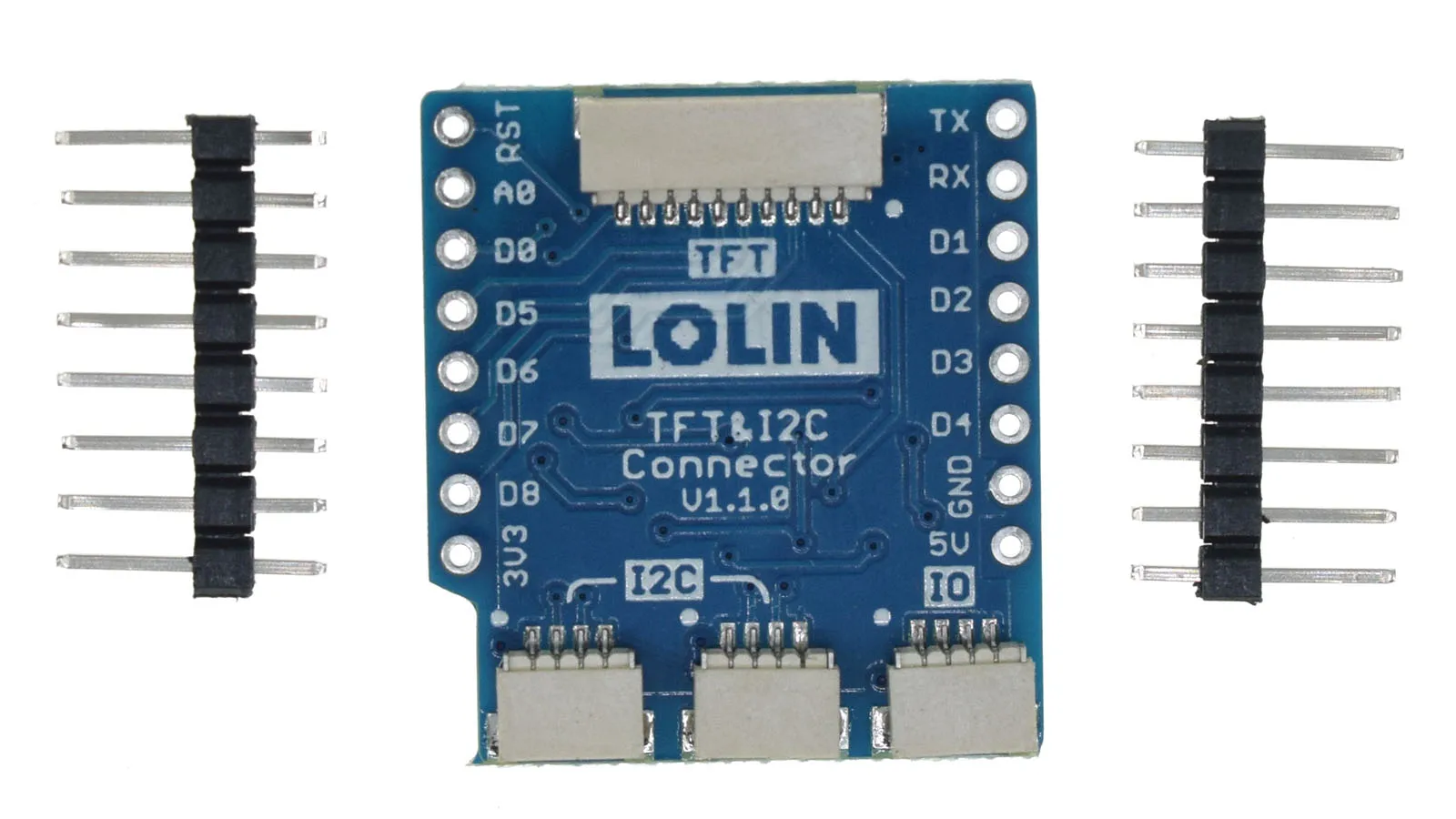

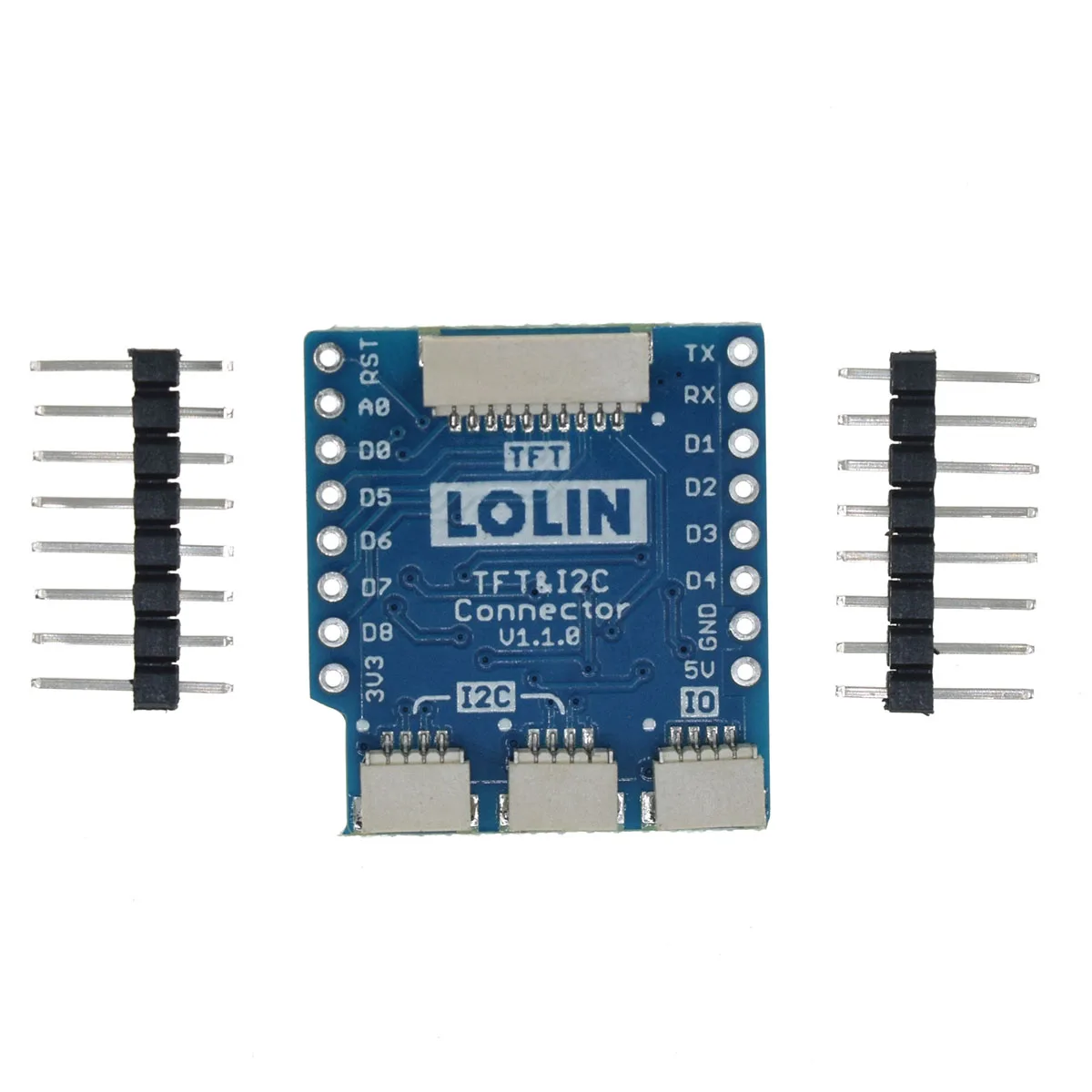

Список доставки:
1. 1x8PБулавкиX 2 шт.
2.TFT I2C разъем Щит x1шт
