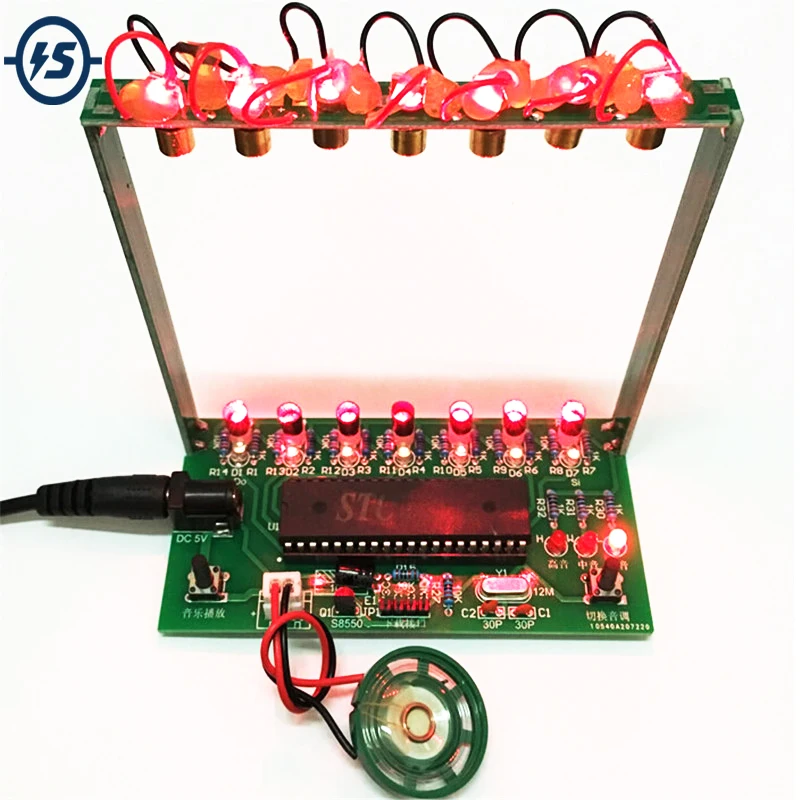

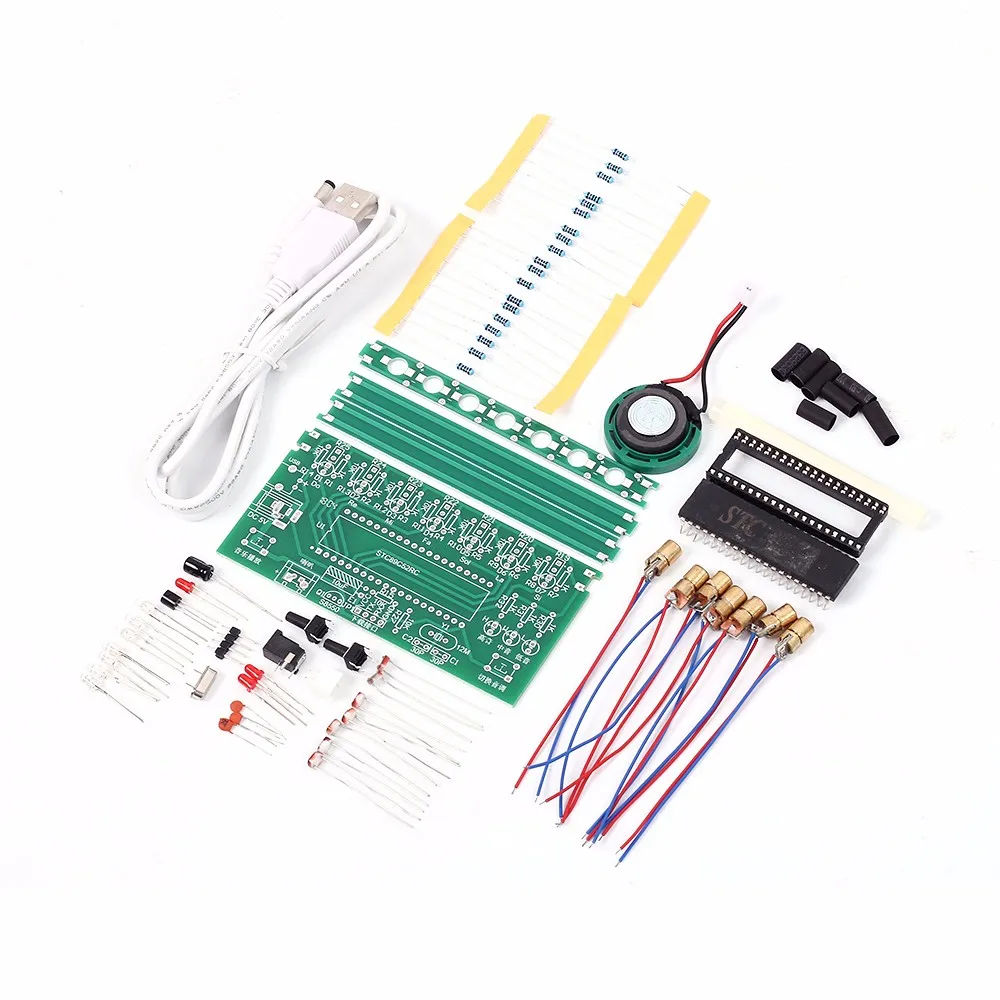

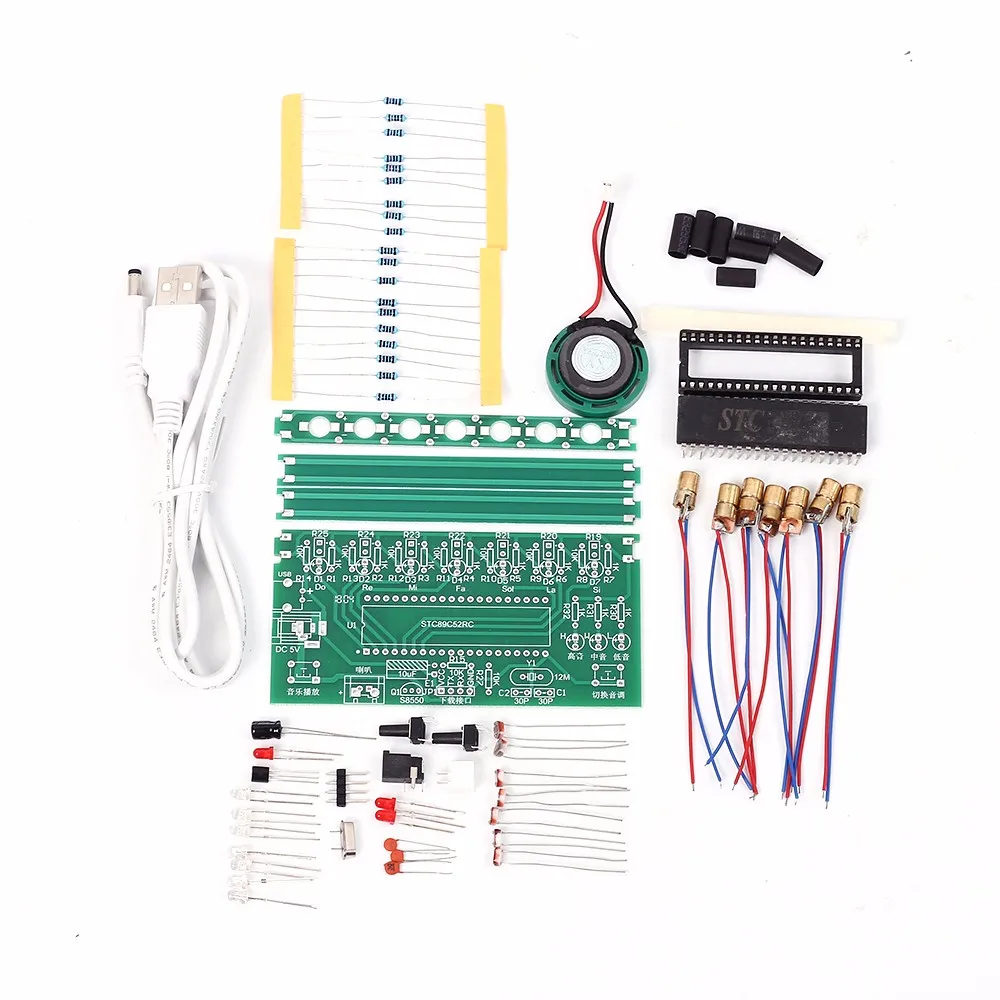

Набор для самостоятельной сборки C51 MCU Лазерная арфа набор для самостоятельной сборки набор для клавиатуры электронные детали 7 струн электронный набор для самостоятельной сборки технология пианино музыкальная шкатулка

1. Описание:

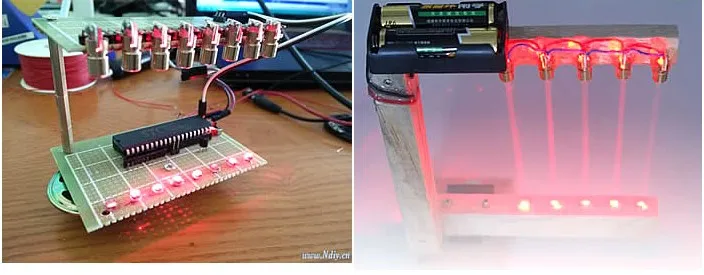

Струны лазерной арфы заменяются лазерным лучом. Вы можете воспроизводить лазерный луч как струну. Каждый луч имеет разный шаг. Это очень креативно для вас.

2. Принцип лазерной арфы:

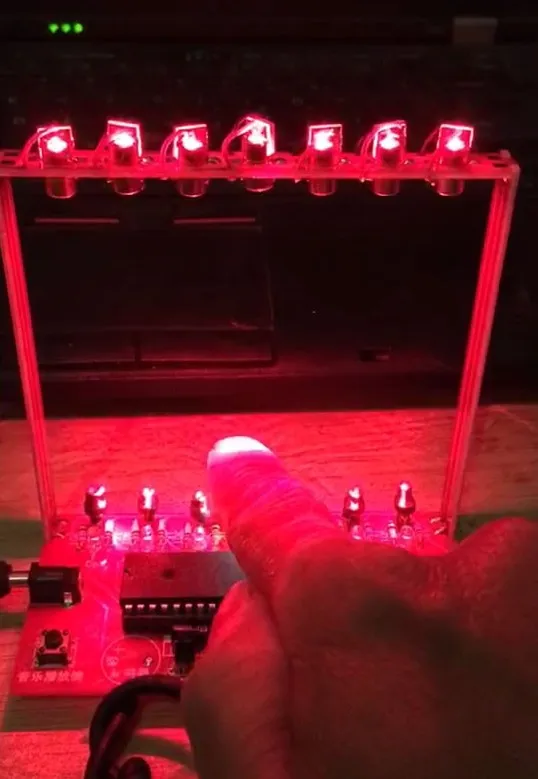

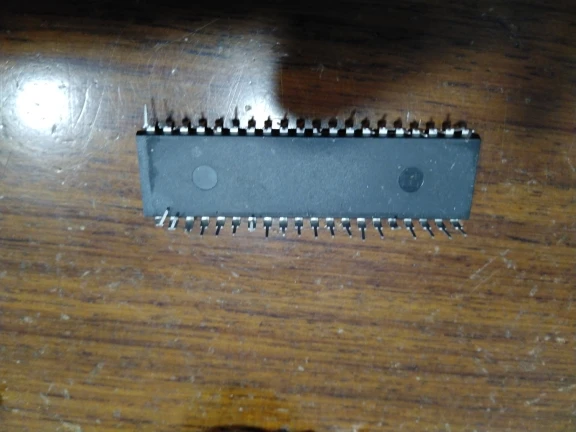

Пользователю нужно только переместить луч, как будто струна перемещена, и можно воспроизвести мелодию. Лазерная арфа состоит из двух частей: светочувствительный резистор и микрокомпьютер с одним чипом STC89C52. Когда луч, излучаемый лазерной трубкой, заблокирован, индуцируется соответствующее светочувствительное сопротивление и генерируются изменения сопротивления. Система из восьми светочувствительные резисторы производит изменение высокого и низкого потенциала и считывает высокие и низкие потенциальные изменения светочувствительного сопротивления одним чипом компьютера, И завершает ввод инструкции по эксплуатации. MCU управляет данными на основе командной информации для передачи данных через последовательный порт, который назначается порту громкоговорителя p0 ^ 2 и порту водяной лампы P1 для генерации соответствующего ответа.Когда лазер облучен, MCU считывает напряжение светочувствительного сопротивления, и в это время он низкий уровень. Когда нет лазерного излучения, MCU считывает напряжение светочувствительного сопротивления, тогда он высокий уровень. Таким образом, когда свет лазера экранирован, эффект переключателя может быть произведен в цепи.Звуковую частоту человеческого уха можно услышать от 20 Гц до 20 кГц, и частота нот арфы также должна быть в этом диапазоне. Просто разные ноты имеют свою фиксированную частоту. Вышеуказанное аудио может быть сгенерировано 16-битным таймером с помощью 52 микрокомпьютера с одним чипом. Например, стандартный звук арфы-La 440 Гц. По расчету видно, что половина цикла его составляет 1136 Mu s. Таким образом, квадратная волна 440 Гц может генерироваться до тех пор, пока уровень вывода прыгает в полуцикле. После электрического преобразующего элемента (гудка) можно произвести Стандартный звук La, а также остальные Примечания.

3. Особенности:

1>. Всего 7 струн. Когда струна разрезана, зуммер отправляет соответствующий уровень звука.2>. Когда струна разрезана, загорается СВЕТОДИОД струны. Всего 7 светодиодный Дов.3>. Воспроизведение двух музыкальных файлов с помощью кнопок.4>. Переключатель средних и высоких басов.
