Блок питания фильтра выпрямления ZEROZONE PRE01A + двухканальная Защитная печатная плата для усилителя мощности

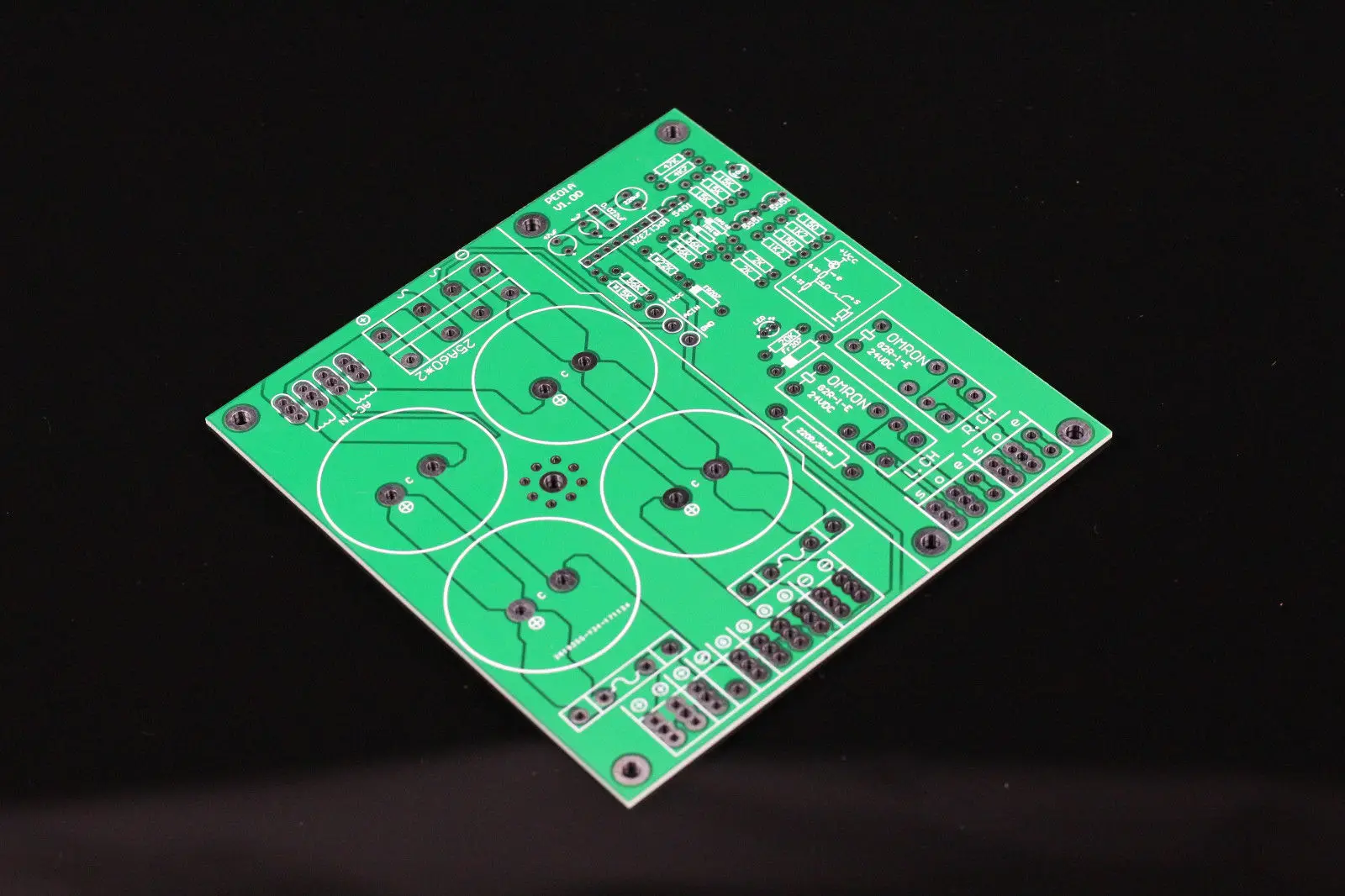

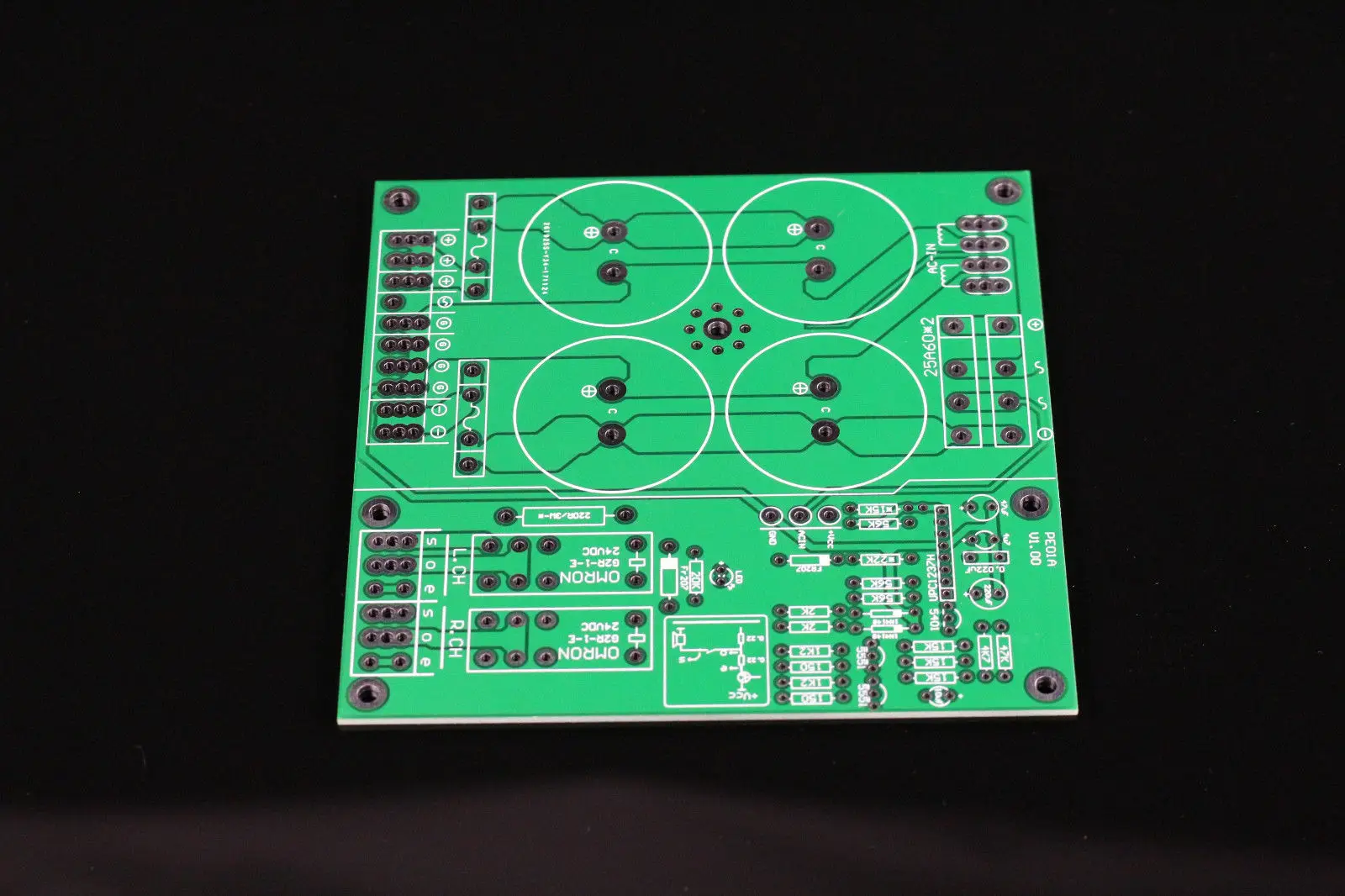

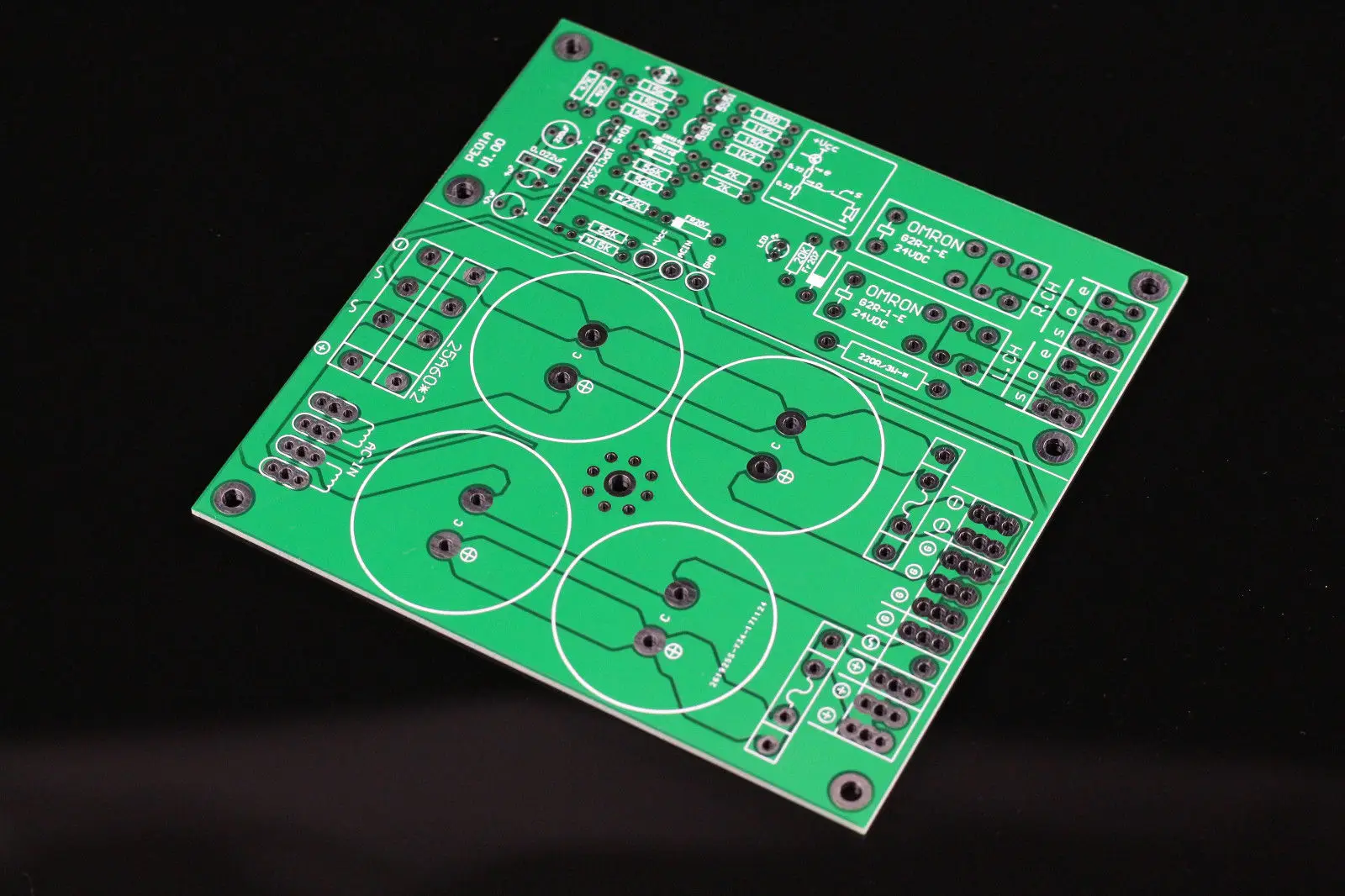

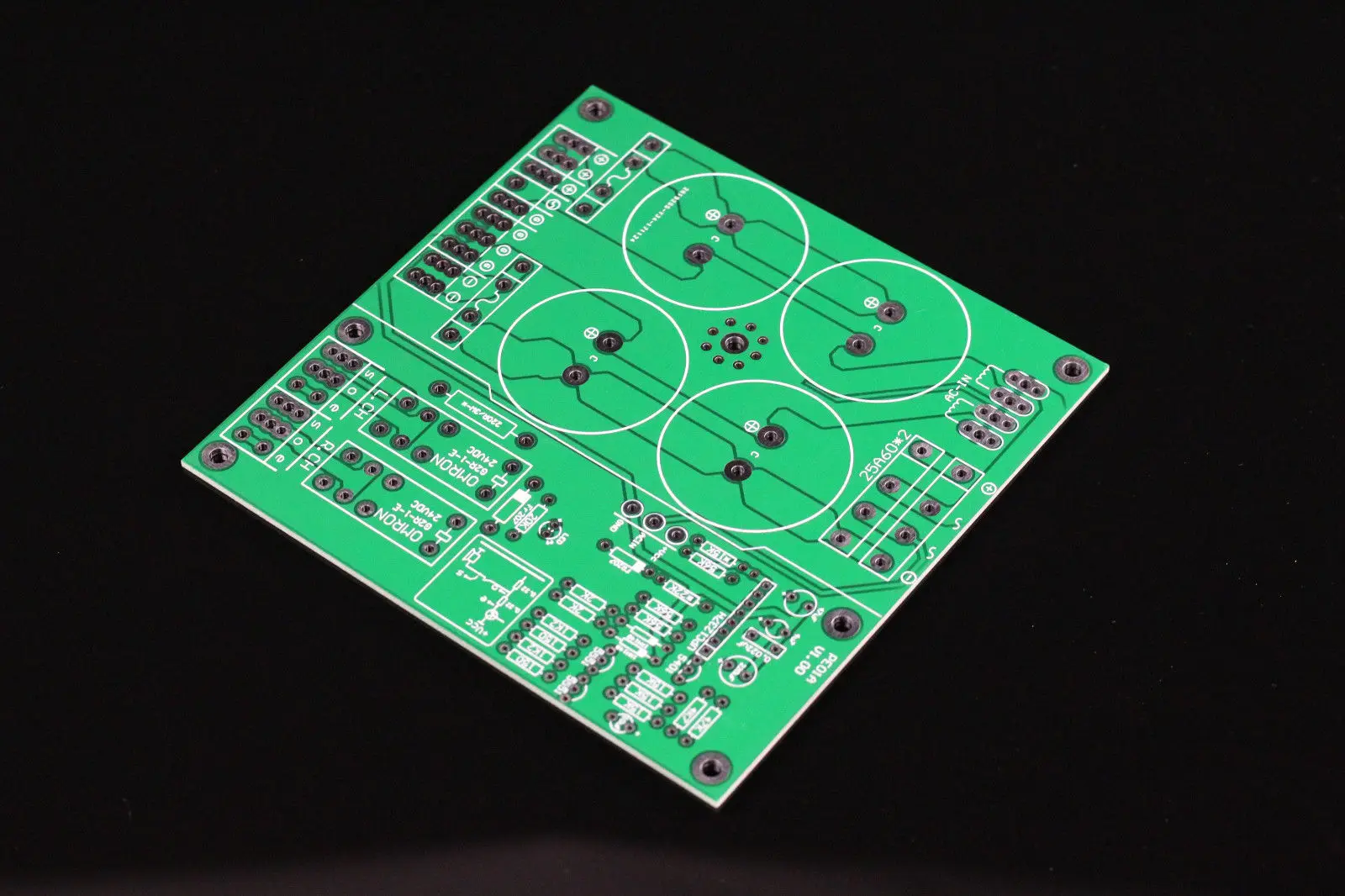

Выпрямительный фильтр источник питания + двухканальный динамик Защита PCB для AMP С защитной схемой динамика UPC1237.Размер печатной платы:125*122 мм"S" подключен к динамику,"O" подключение к выходу усилителя."E" подключениеЗащита от перегрузки по току. Если нет необходимости в этом. Не удается подключиться.Блок питания:Одиночный мостовой выпрямитель, 3-провода и кабели 4-проводной трансформаторы может использоваться (Примечание: двойной мост может быть только 4 строки).Выпрямительный мост с двумя плоскими мостами параллельно, возможность увеличения в 1 раз, уменьшая внутреннее сопротивление в 1 раз, повышая надежность.4 большие электролитические, рассчитанные на диаметр 35 мм, шаг 10 мм, универсальность.Полнофункциональная Защитная секция динамика:Использование UPC1237H в качестве ядра цепи защиты, задержка загрузки, мгновенное выключение, чтобы избежать воздействия на динамик.С середины защиты, выпрыгивайте из линии, когда динамик неисправности.С защитой от перегрузки по току, внешняя короткого замыкания, чтобы спрыгнуть с динамика.Использование двух реле высокого качества 16A OMRON.Защита динамиков с использованием силовой фазы, двух реле и 3 Вт понижающий резистор в серии, более безопасныйЦена по умолчанию указана только за 1 шт. голой печатной платы!

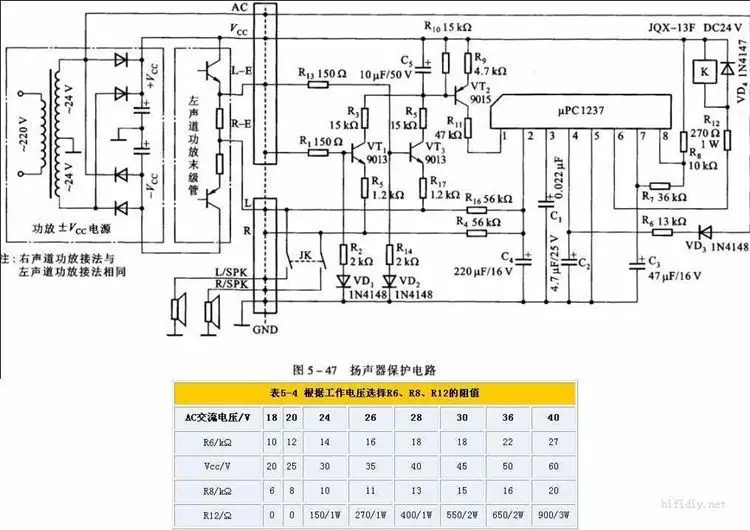

В зависимости от рабочего напряжения выберите сопротивление R6 / R8 / R12:

(Если Входное напряжение AC18V. R6 использовать 10K, R8 использовать 6K, R12 использовать 0ohm.)(Если Входное напряжение AC20V. R6 использовать 12K, R8 использовать 8K, R12 использовать 0ohm.)(Если Входное напряжение AC24V. R6 использовать 14K, R8 использовать 10K, R12 использовать 150 Ом 1W.)(Если Входное напряжение AC26V. R6 использование 16K, R8 использование 11K, R12 использование 270ohm 1W)(Если Входное напряжение AC28V. R6 использовать 18K, R8 использовать 13K, R12 использовать 400ohm 1W.)(Если Входное напряжение AC30V. R6 использовать 18K, R8 использовать 15K, R12 использовать 550ohm 2W)(Если Входное напряжение AC36V. R6 использование 22K, R8 использование 16K, R12 использование 650ohm 2W)(Если Входное напряжение AC40V. R6 использование 27K, R8 использование 20K, R12 использование 900ohm 3W)

На печатной плате. "* 22K" является R6."* 15K" является R8. "220R/3W *" является R12.
