Эта защитная плата включает в себя 3 струны, 4 струны и 5 струн литиевых плат для защиты батареи (обычная версия регулирует соответствующие компоненты в соответствии с фактическими потребностями), принимает зрелую схему защиты, специальные ИС, поддерживает защиту от разъединения и импортированное высокоточное ультра-низкое внутреннее сопротивление MOS (Внутреннее сопротивление одного MOS составляет 3 миллиом), с различными функциями защиты, такими как идеальная и стабильная зарядка и разрядка. Ядро батареи сбалансировано, баланс тока является подходящим, и баланс нагрева является разумным, не влияя на производительность аккумуляторной батареи.

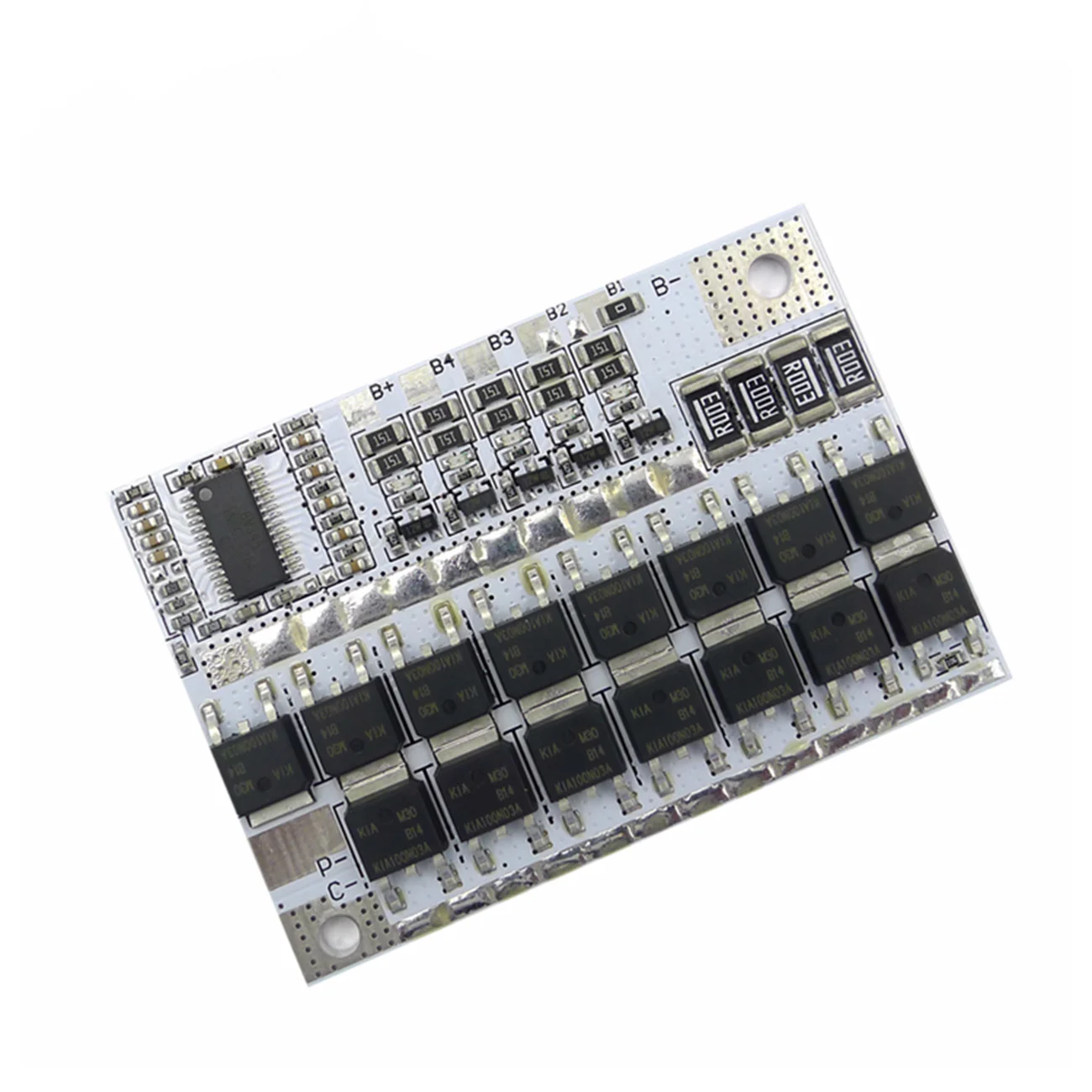

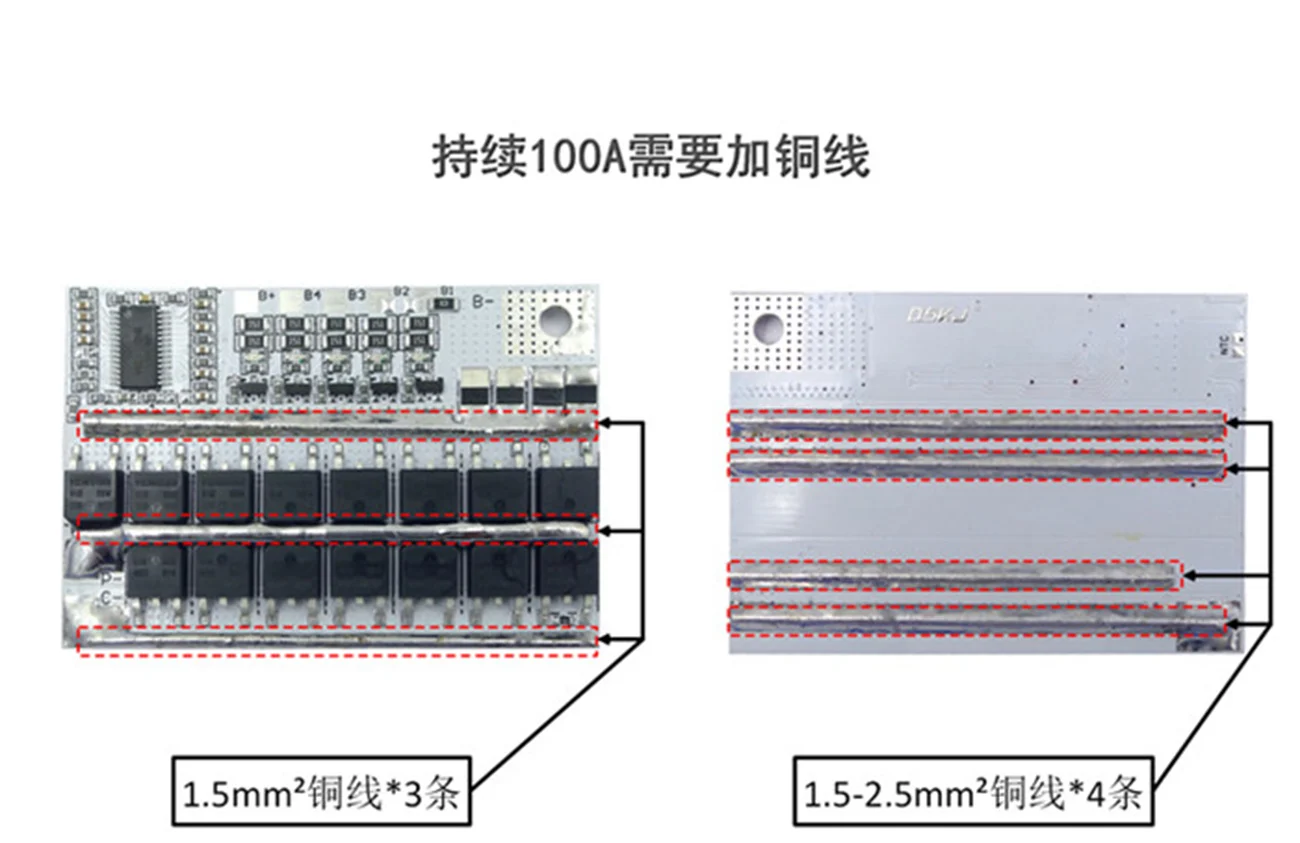

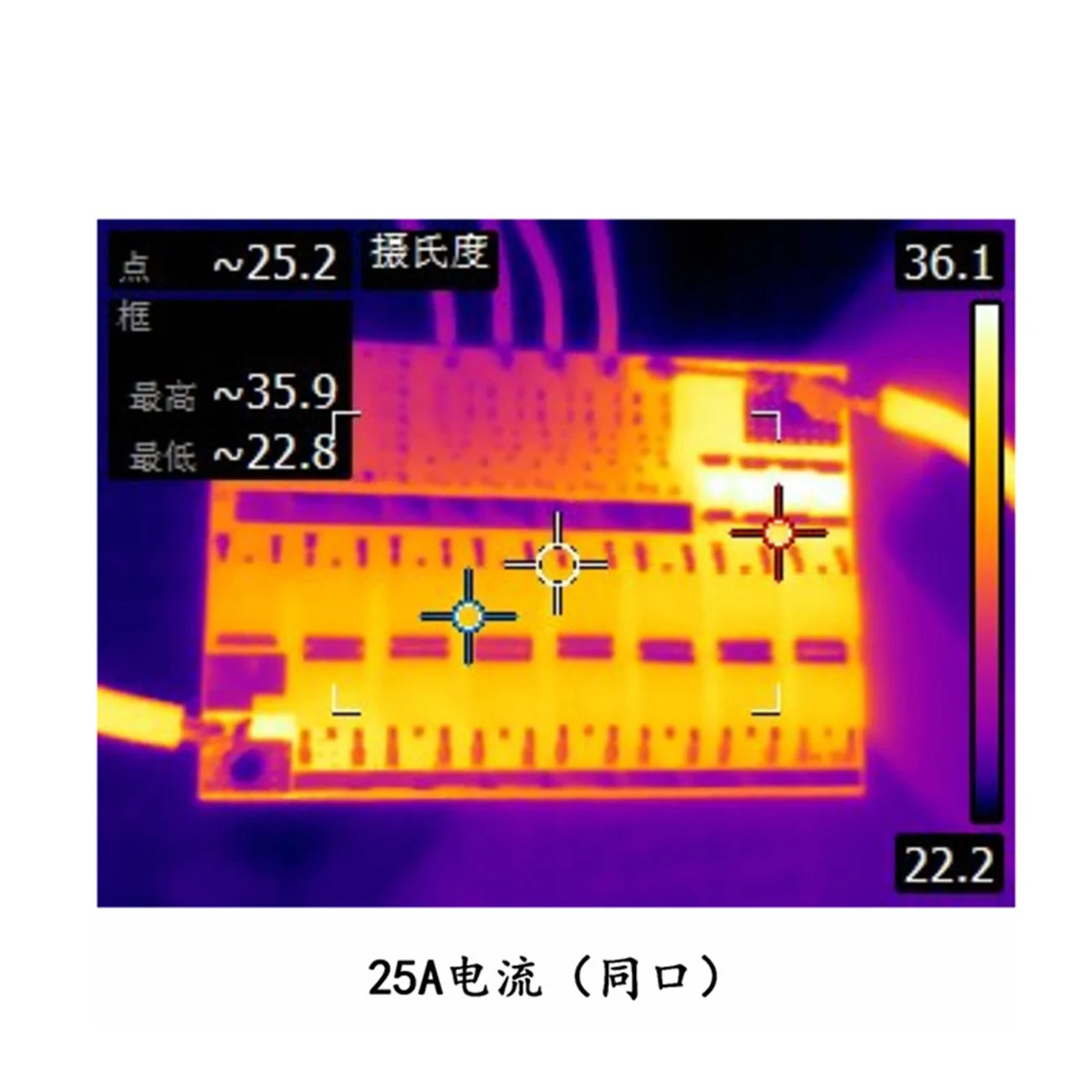

Обычно используется тот же порт. Наша плата защиты использует 15 мощных сверхнизких внутренних МОП-транзисторы сопротивления (8 заряжает 7 зарядок) любой ценой. В том же режиме порта он поддерживает ток разряда 60A и зарядный ток 60A. Ток разряда 80 А, а зарядный ток 60 А. Не небольшая мощность MOS на рынке. Внутреннее сопротивление нашей ОДНОТРУБНОЙ трубки MOS составляет 3 миллиом.

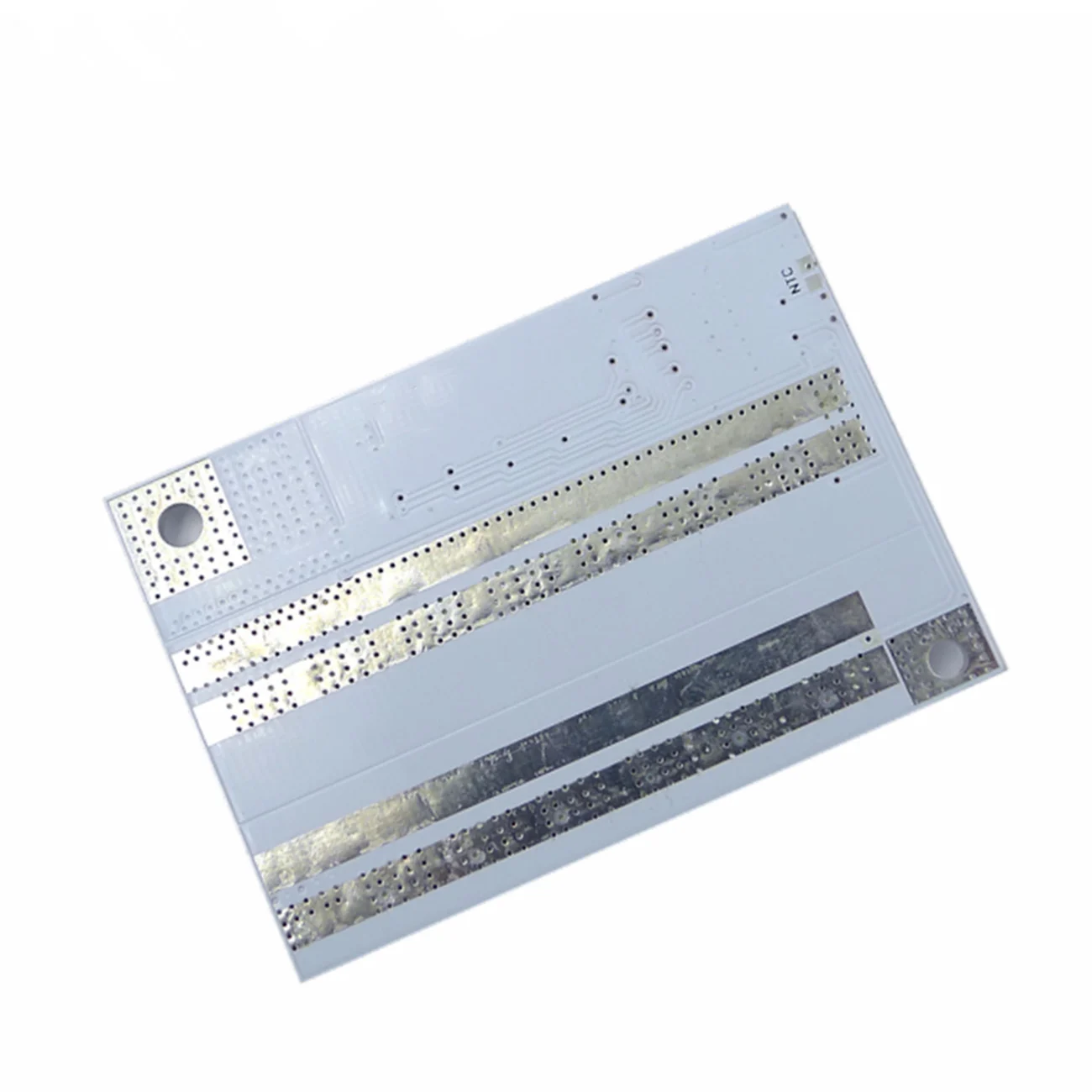

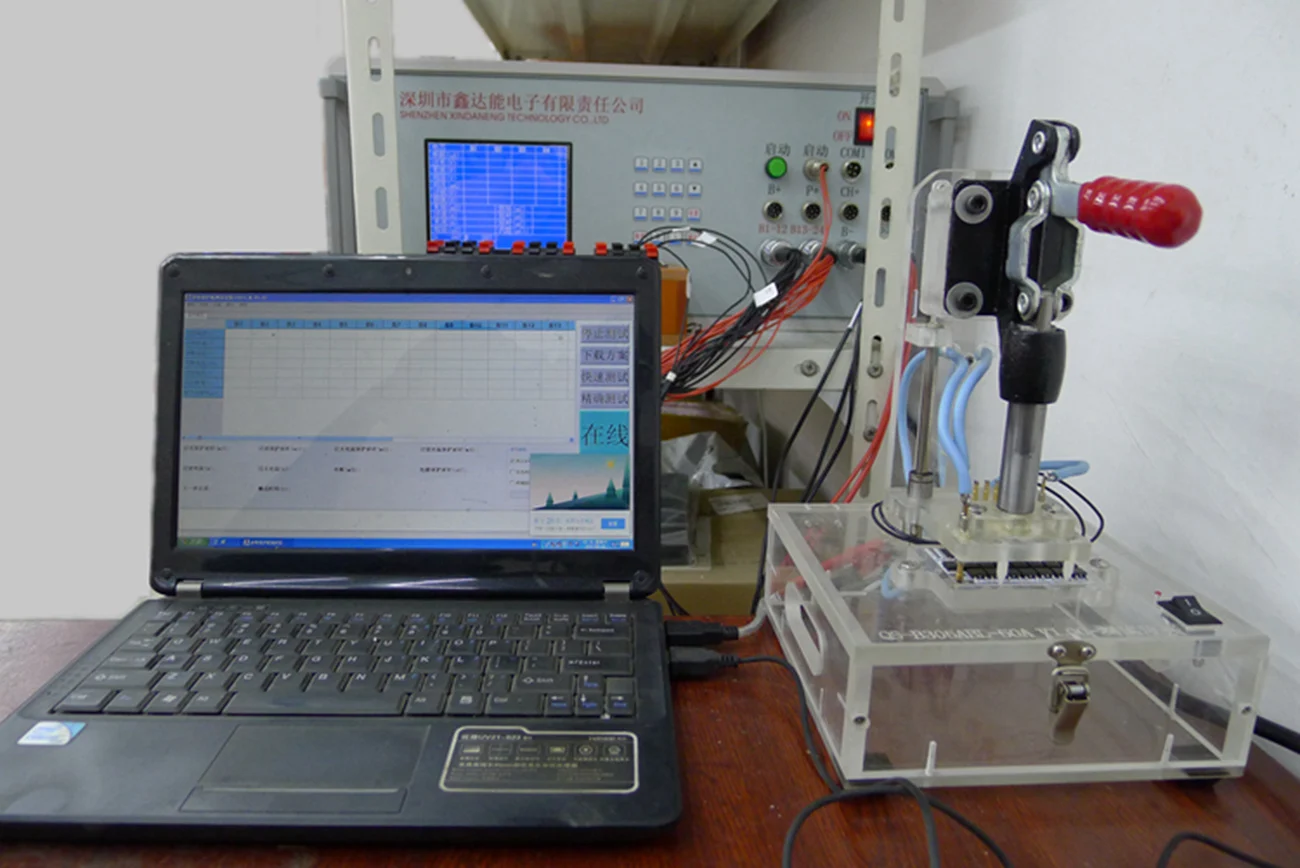

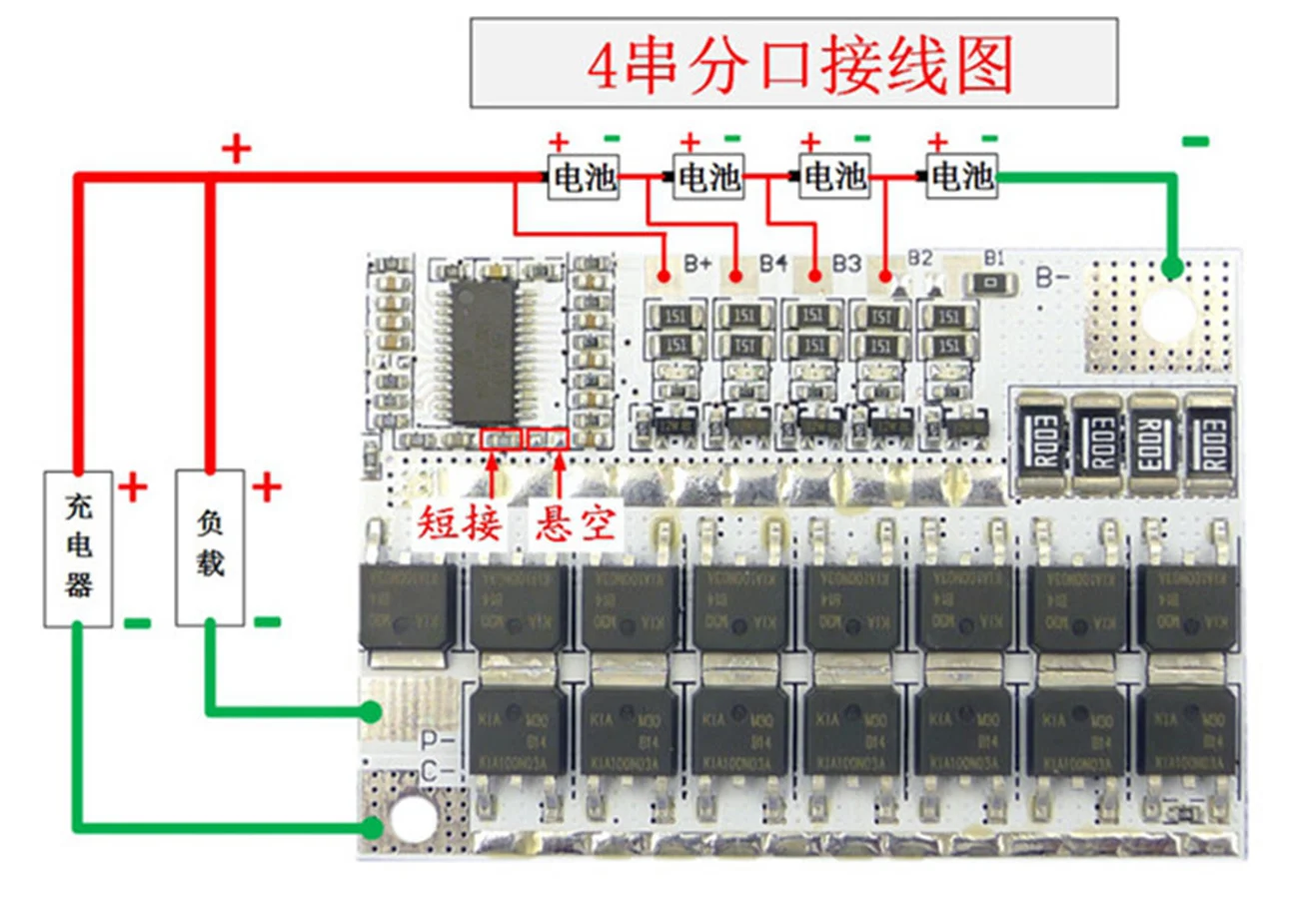

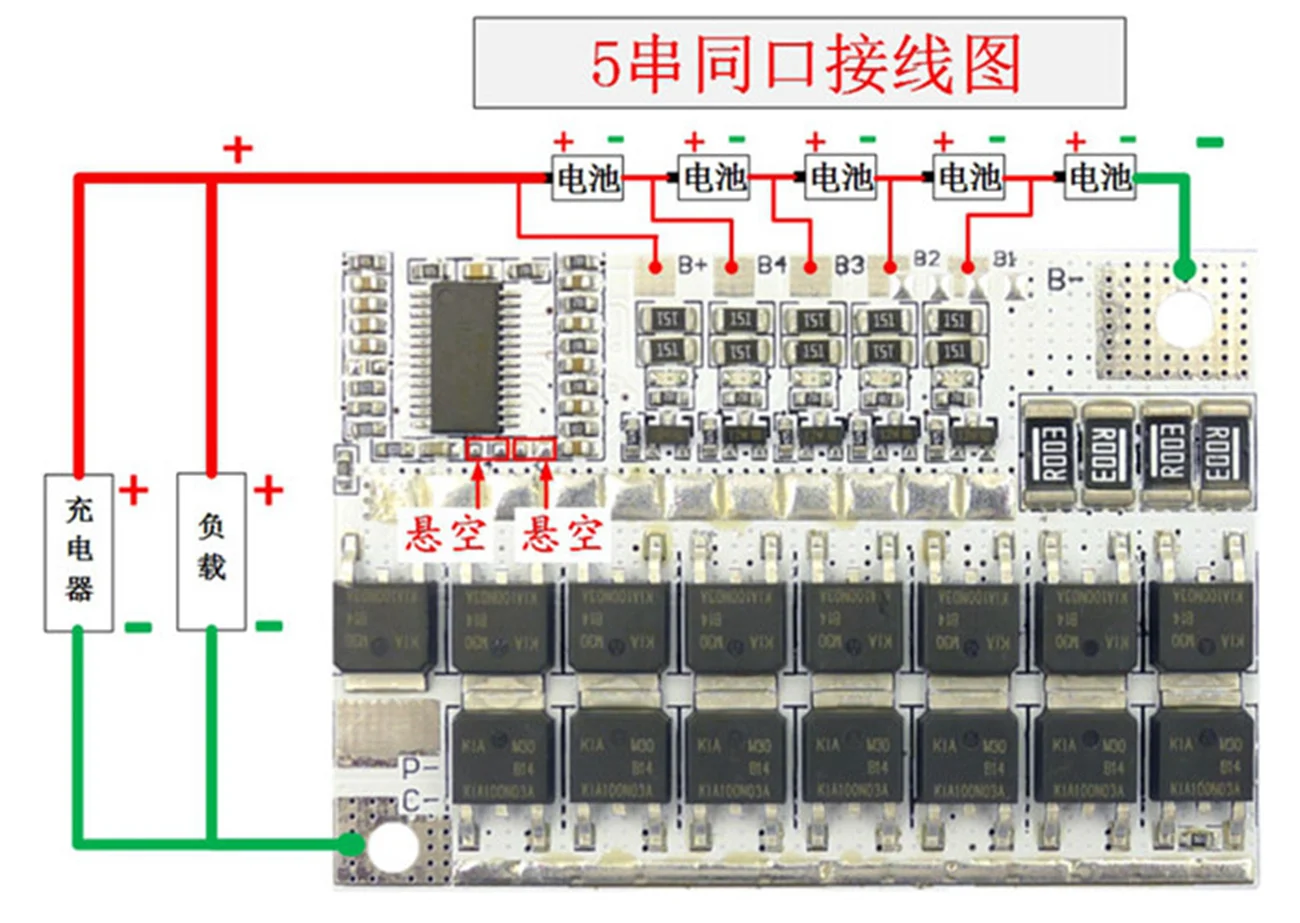

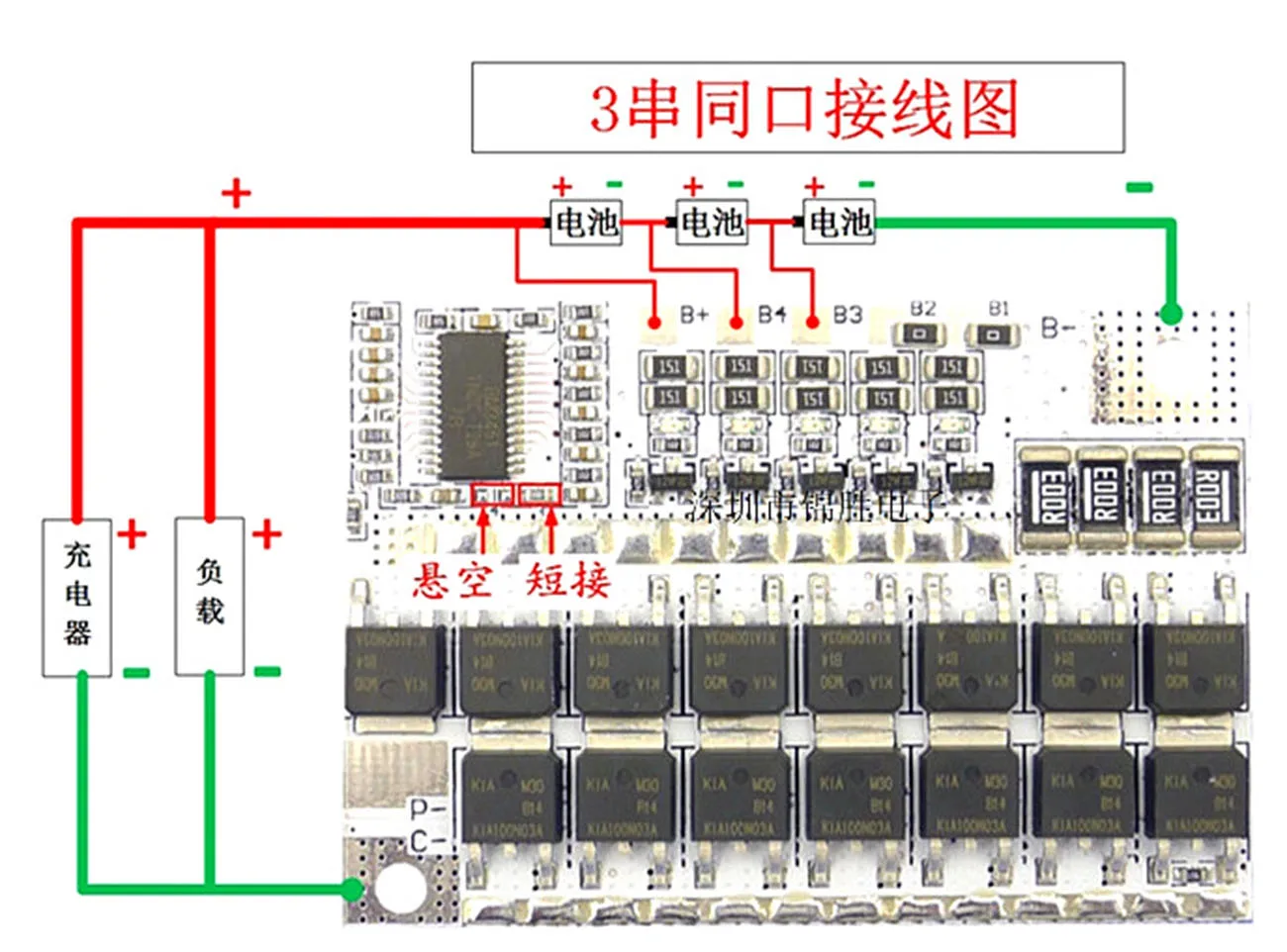

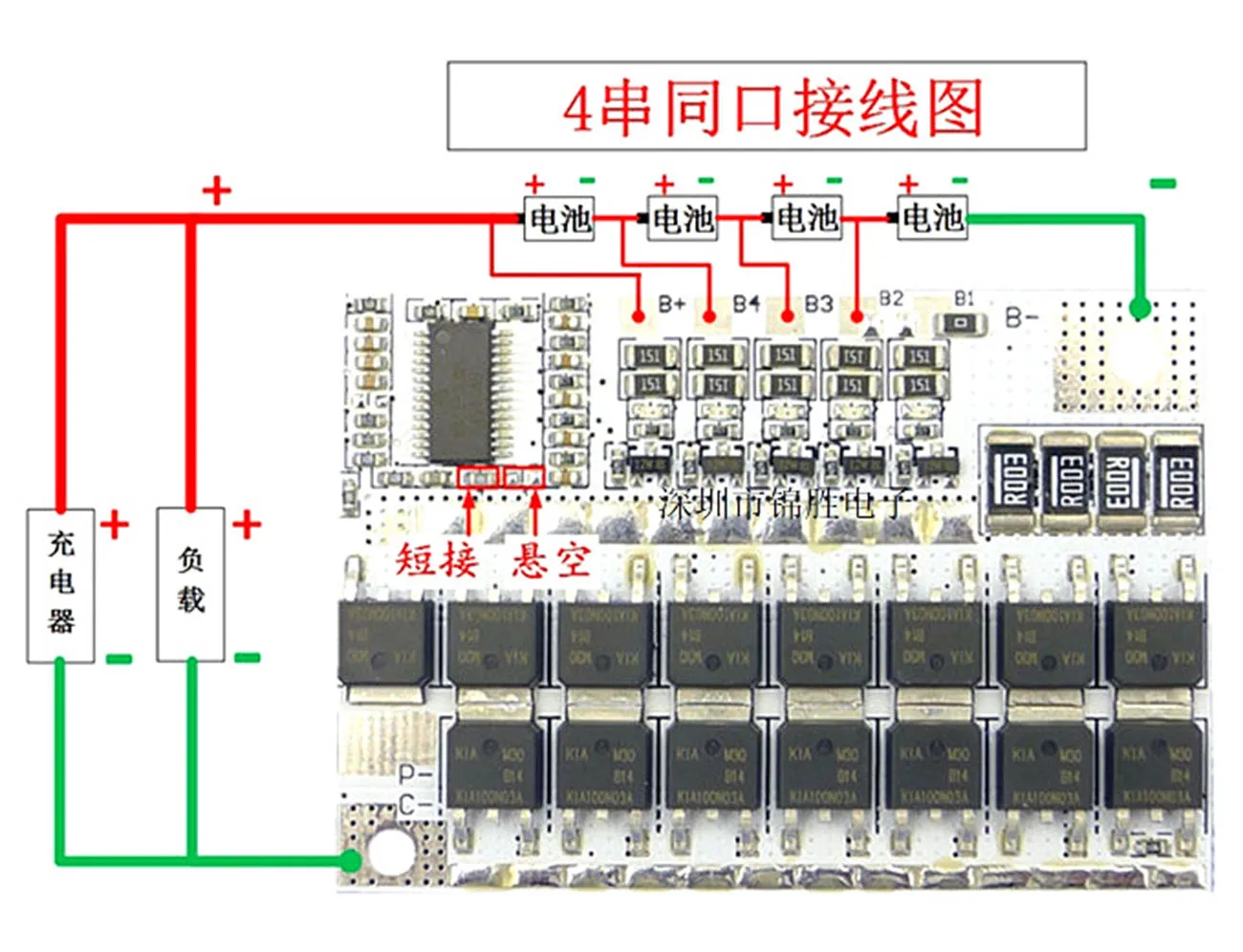

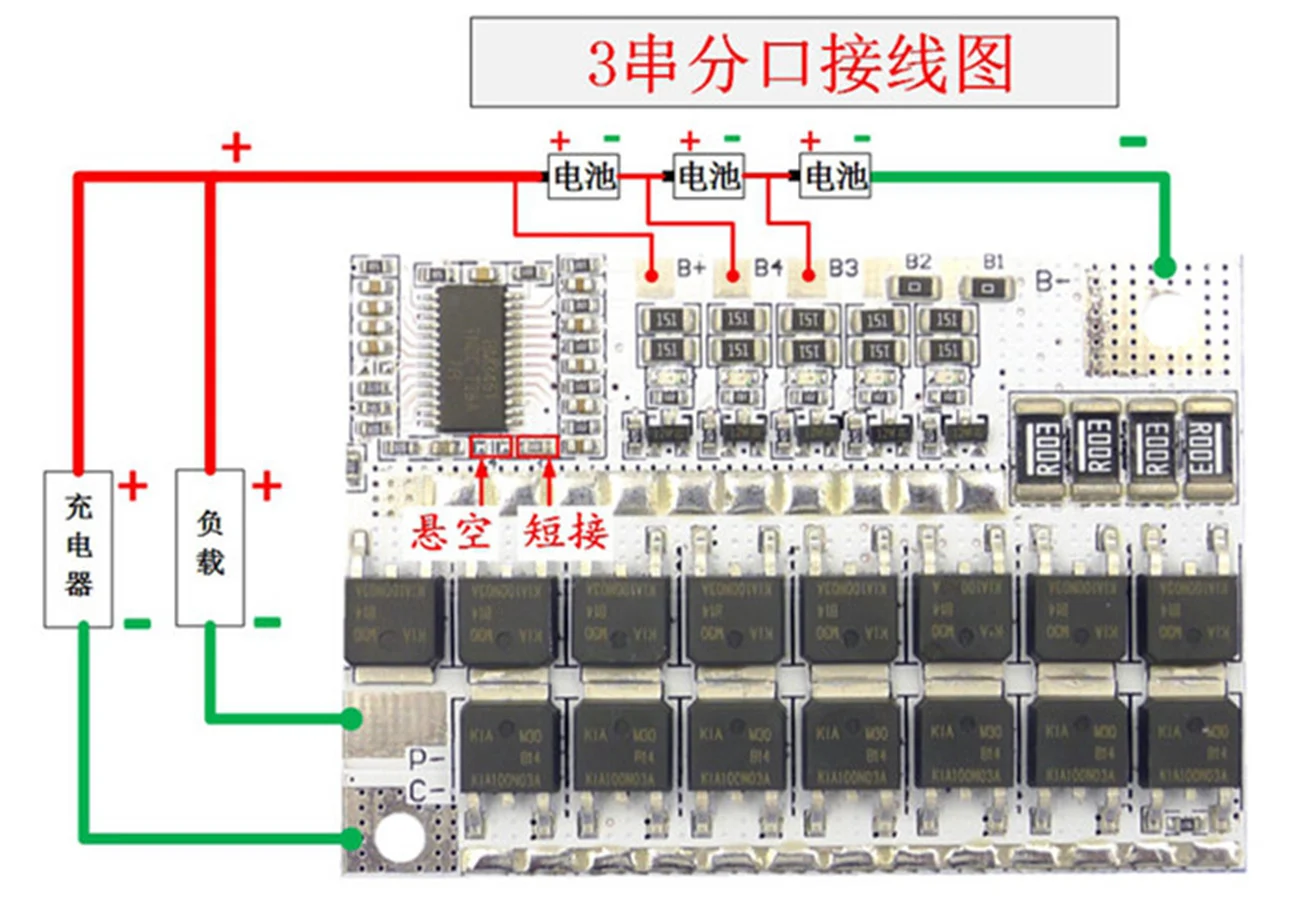

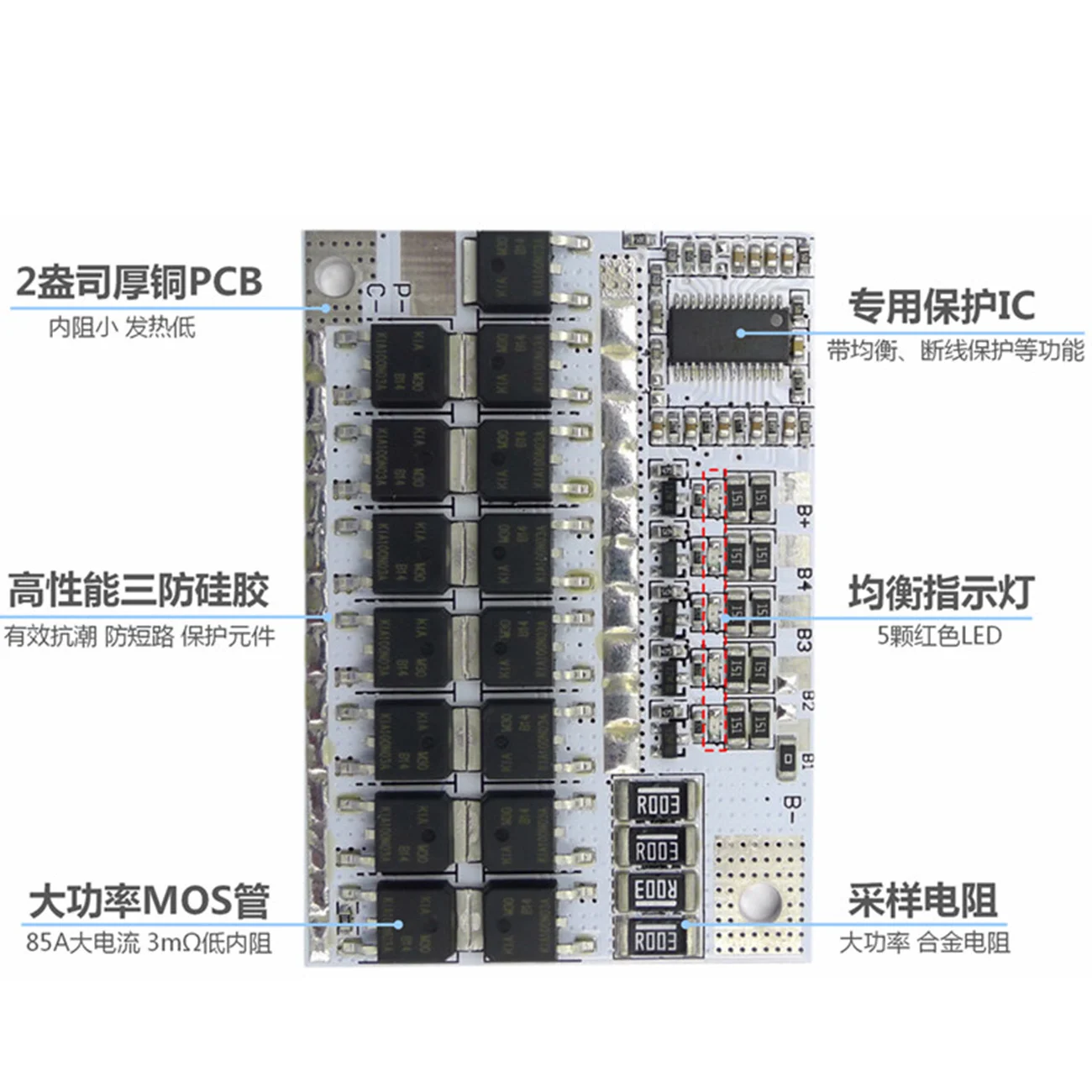

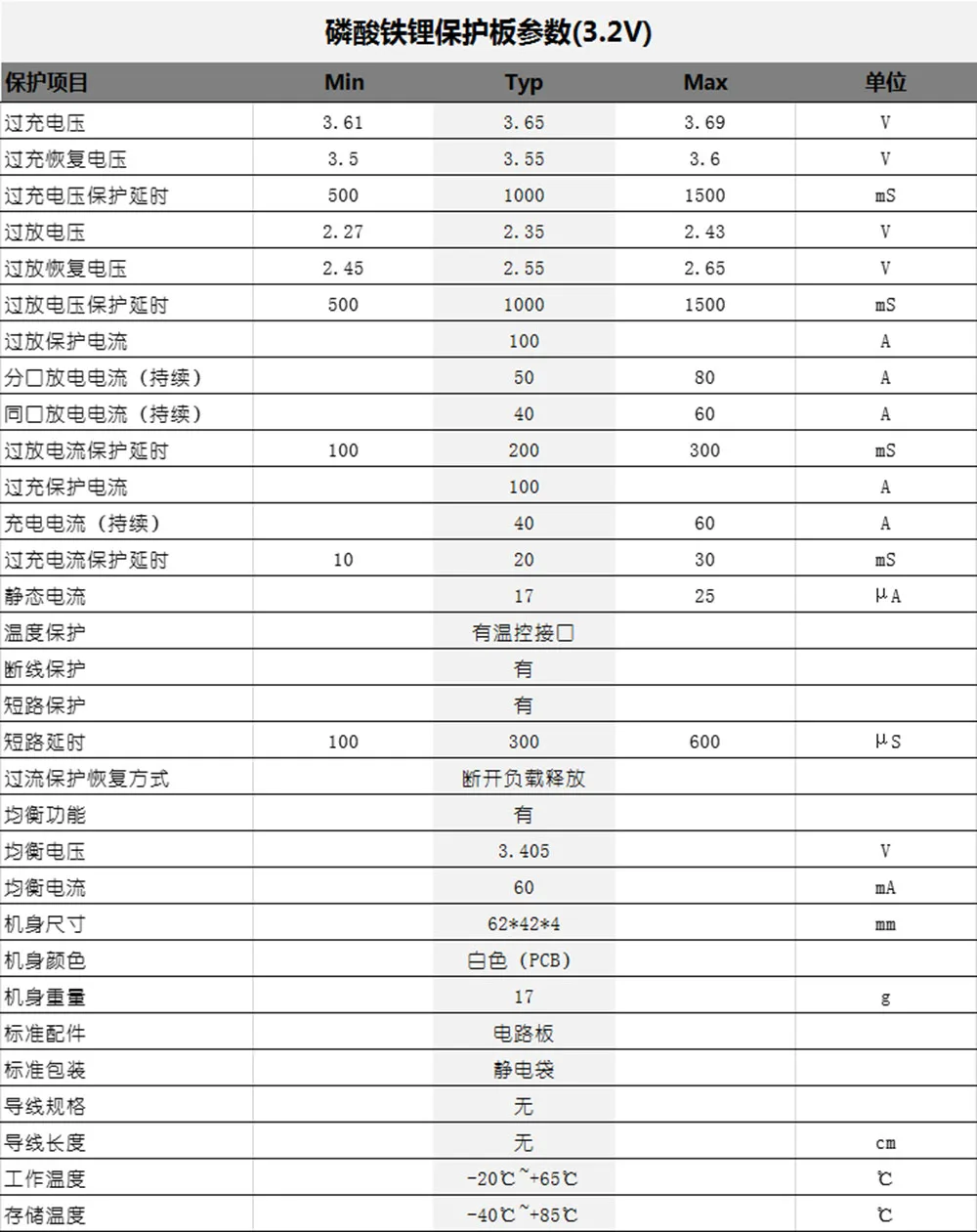

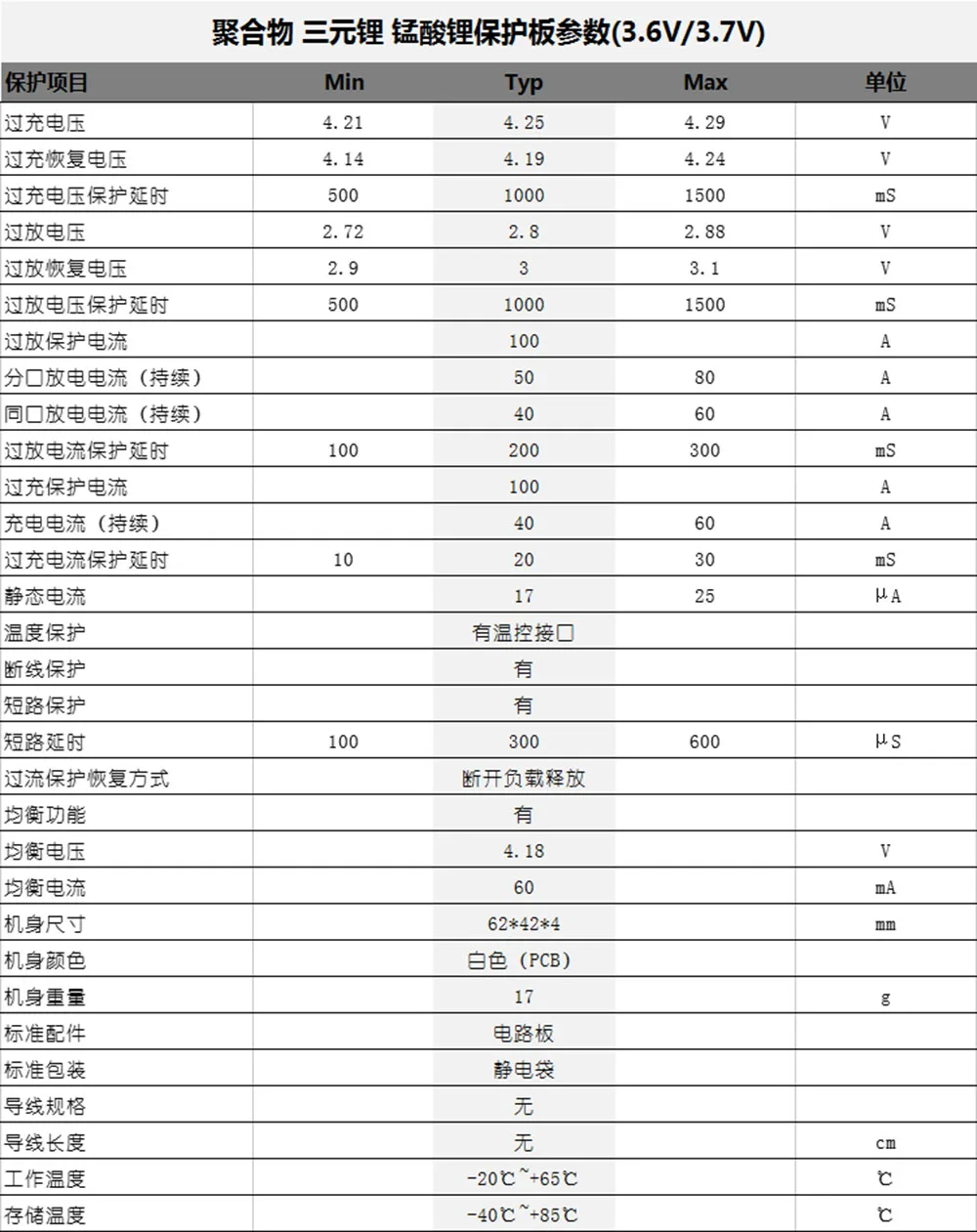

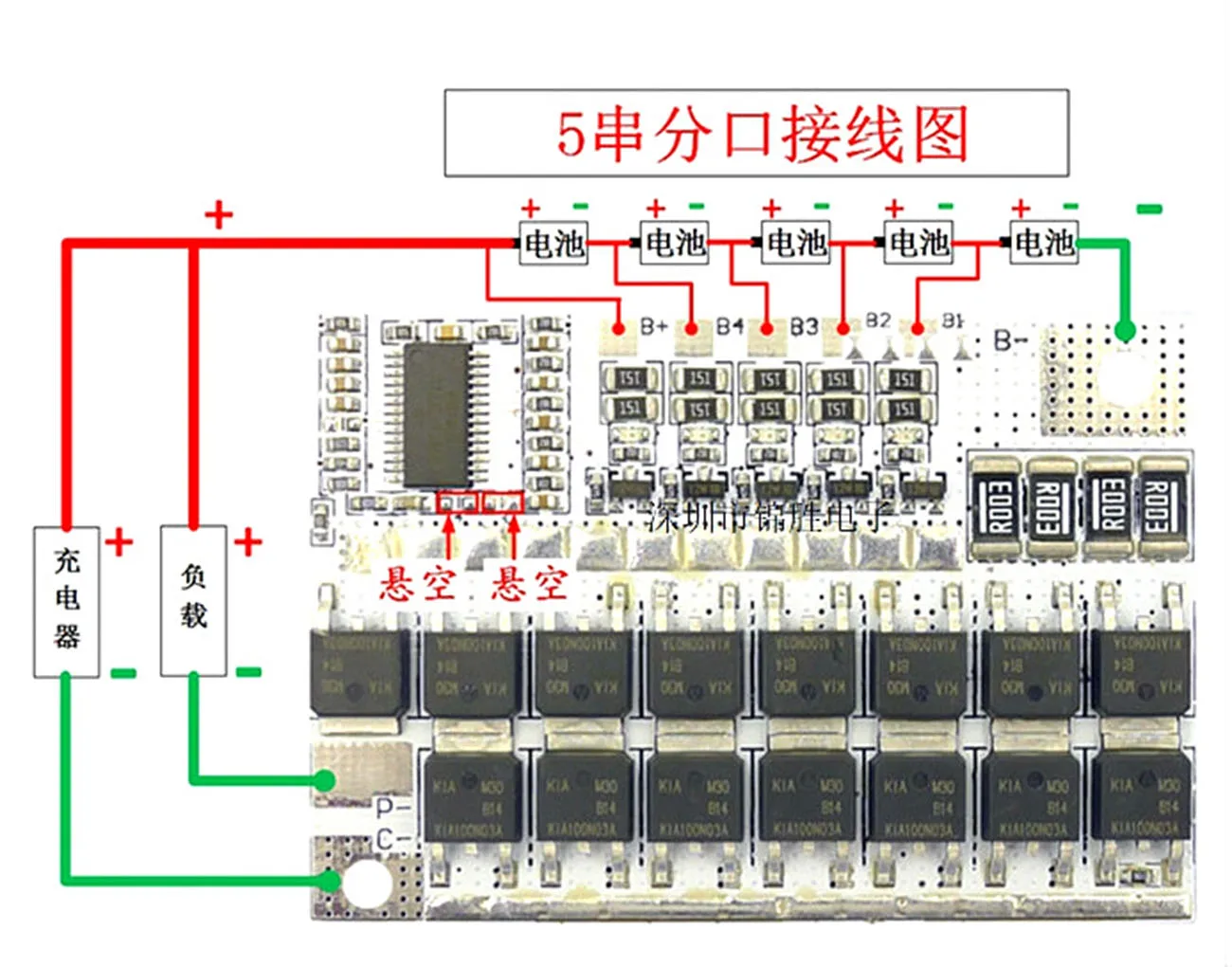

Длина: 60 мм, Ширина: 42 мм, Толщина: 3,9 мм, чистая Вес: 17 гP-: отрицательный полюс нагрузки C-: отрицательный полюс зарядного устройства B-: отрицательный полюс батареиКарта распределения компонентов модуля:Практическое руководство по эксплуатацииВыходной ток: порт 80A; Порт 60AПримечание: литиевые батареи должны заряжаться специальным зарядным устройством для литиевых батарей. Не используйте свинцово-кислотные Зарядные устройства. Во время свинцово-кислотной зарядки Высокое напряжение может сломать трубку MOS защитной платы, в результате чего плата защиты перезаряжается без защиты.(1) метод тройной проводки с тремя портами (см. Схему тройной проводки)① Подключите три батареи в серии в соответствии с методом проводки трех батарей и нажмите на схему проводки.②Отрицательный полюс зарядного устройства подключен к защитной плате c, а отрицательный полюс нагрузки подключен к защитной плате p-of.③ Подключите положительные полюсы зарядного устройства и нагрузку к положительным полюсам 3 батарей.④ Обратитесь к схеме проводки 3-струнных кранов и используйте 3 провода для подключения положительных полюсов 3 аккумуляторов к B +, B4 и B3 соответственно.⑤ Подключите отрицательный Терминал 3 батарей к B-. B1, B2 и b-коротки.⑥ Все провода должен быть подключен в соответствии с 3-серии и коснитесь монтажную схему и проверен на правильность. Его можно использовать после подтверждения.⑦ Во время использования, когда светильник индикатора на защитной плате включен, это означает, что соответствующий аккумулятор находится в сбалансированном состоянии.(2) метод проводки 3 серии с тем же портом (см. Схему проводки 3 серии с тем же портом)① Подключите три батареи в серии в соответствии с методом подключения трех батарей в диаграмме серии.② C-и p-подвешиваются для подключения отрицательного полюса зарядного устройства и нагрузки.③ Подключите положительные полюсы зарядного устройства и нагрузку к положительным полюсам 3 батарей.④ Обратитесь к схеме подключения трех серий одного порта, используйте три провода для подключения положительных полюсов трех аккумуляторов к B +, B4 и B3 соответственно.⑤ Подключите отрицательный полюс 3 батарей к B-. B1, B2 и b-коротки.Wiring вся проводка подключается в соответствии с той же схемой подключения порта 3 серии, и проверьте, правильно ли она. Его можно использовать после подтверждения.⑦ Во время использования, когда светильник индикатора на защитной плате включен, это означает, что соответствующий аккумулятор находится в сбалансированном состоянии.Метод проводки 4 серий, 5 серий и 3 серий аналогичен методу 3 серий, пожалуйста, обратитесь к соответствующей схеме проводки.Примечание: следует обратить внимание на короткое замыкание соответствующего положения на печатной плате 4-series и 5-series защитных плат и подключение соответствующих проводов.
