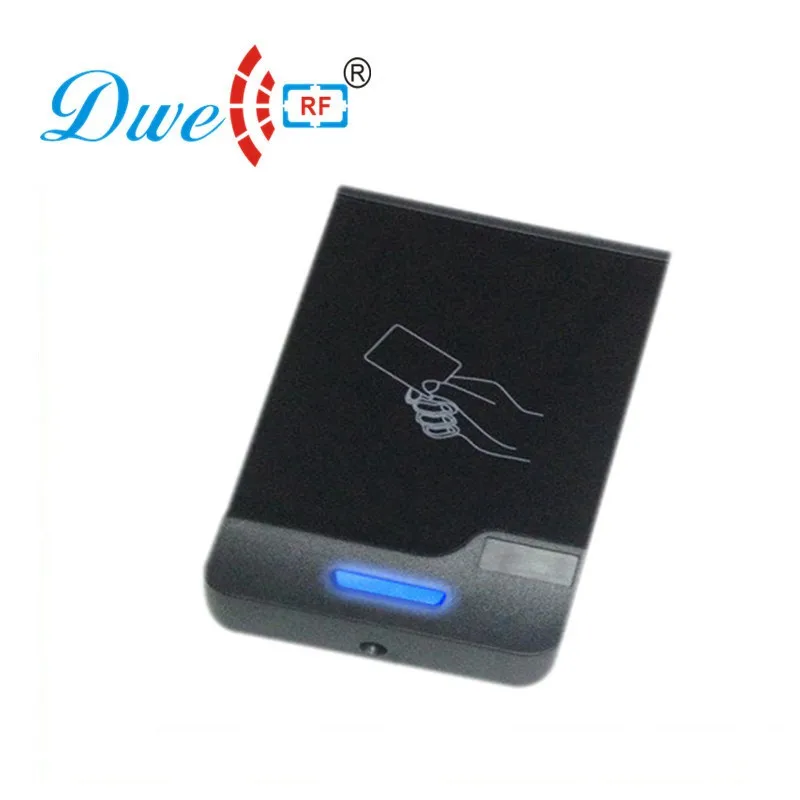

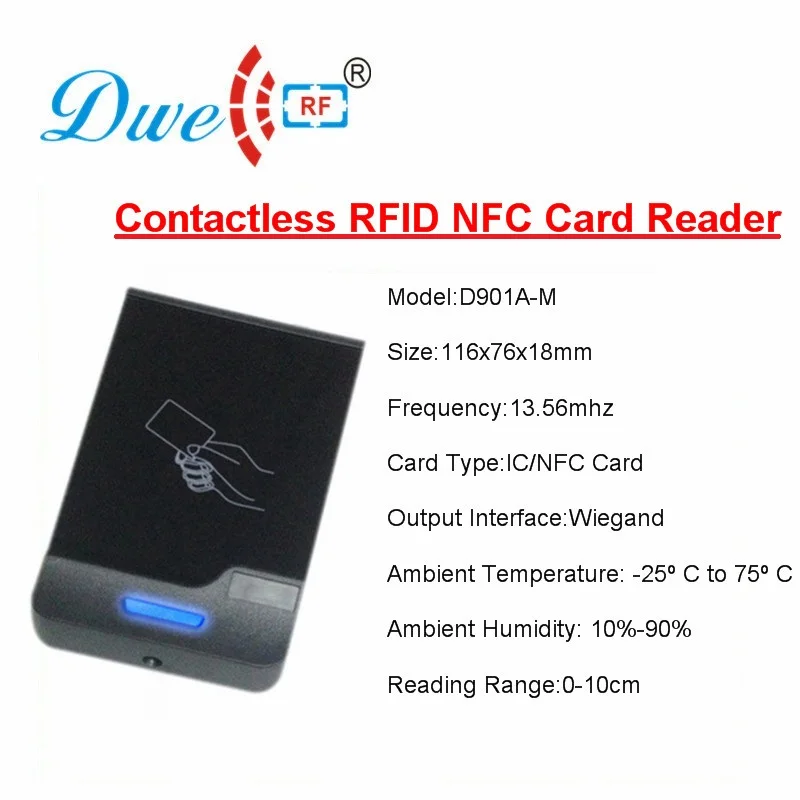

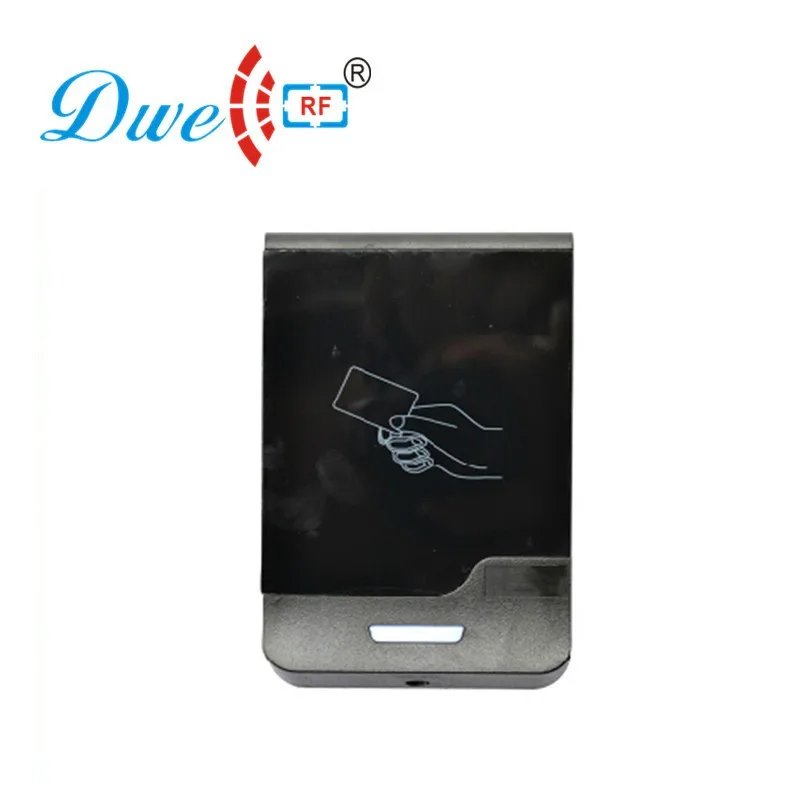

DWE CC RF Бесконтактный 13,56 МГц MF RFID смарт-кардридер водонепроницаемый сканер NFC Wiegand D901A-M

DWE CC RF Бесконтактный 13,56 МГц MF RFID считыватель смарт-карт водонепроницаемый сканер NFC Wiegand D901A-M

Как установить:

Используйте отвертку + type для ослабления винта между панелью и материнской платой. И затем вставляется

Материнская плата к боковой стене с пластиковой вилкой и винтами.

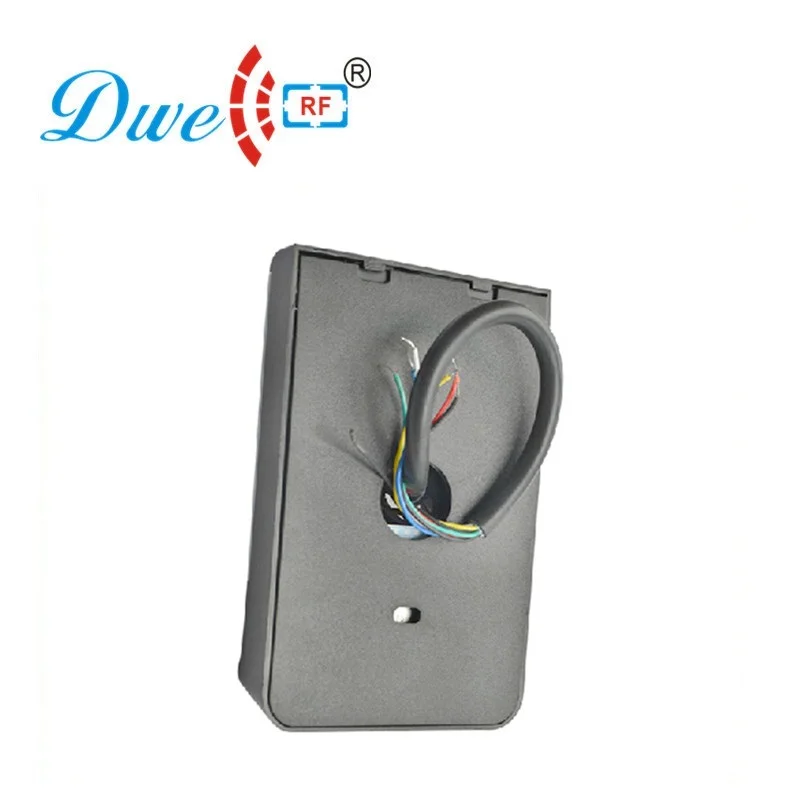

Проводное соединение

Красный постоянный ток от 9 в до 16 В

Черный GND

Зеленый D0

Белый D1

Желтый звуковой сигнал

Синий светодиодный

Оранжевый дверной Звонок

Взрослый дверной Звонок

Уведомление

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что вы делитесь мощностью с контроллером или используете тот же GND
