Беспроводной пульт дистанционного управления Переключатель 433 МГц DC12V RF релейный модуль приемника DC мотор вперед обратное управление ler Автоматизация Гаражных Дверей

433 МГц беспроводной Радиочастотный пульт дистанционного управления и 433 МГц Переключатель DC12V релейный модуль приемника для двигателя постоянного тока вперед и назад. Контроллер для вперед и назад

Уважаемый покупатель-Здравствуйте!

Области применения:

Освещение, электрические двери, автоматические шторы и другое Электрооборудование

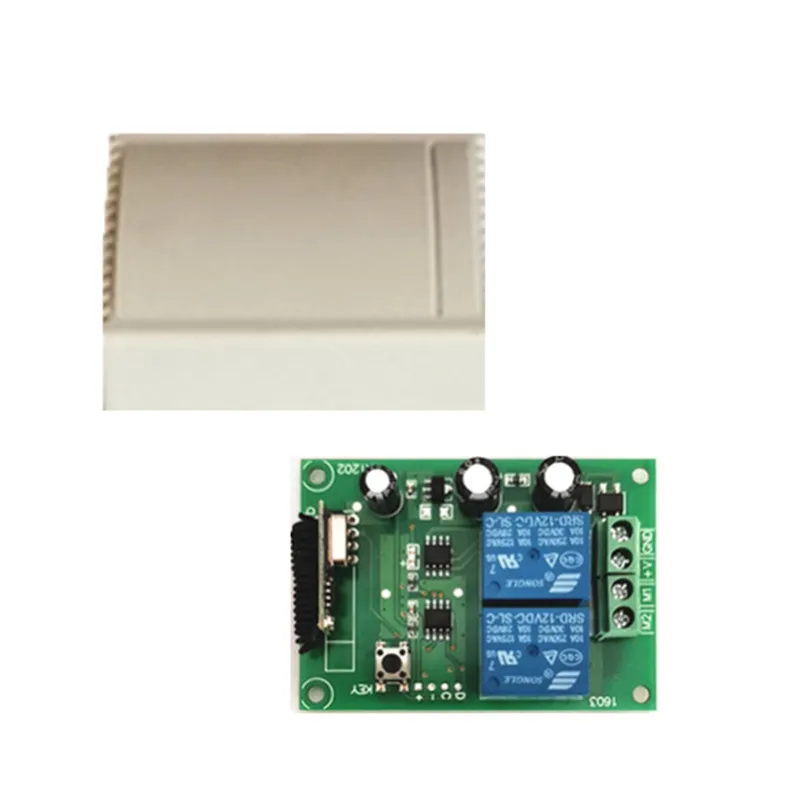

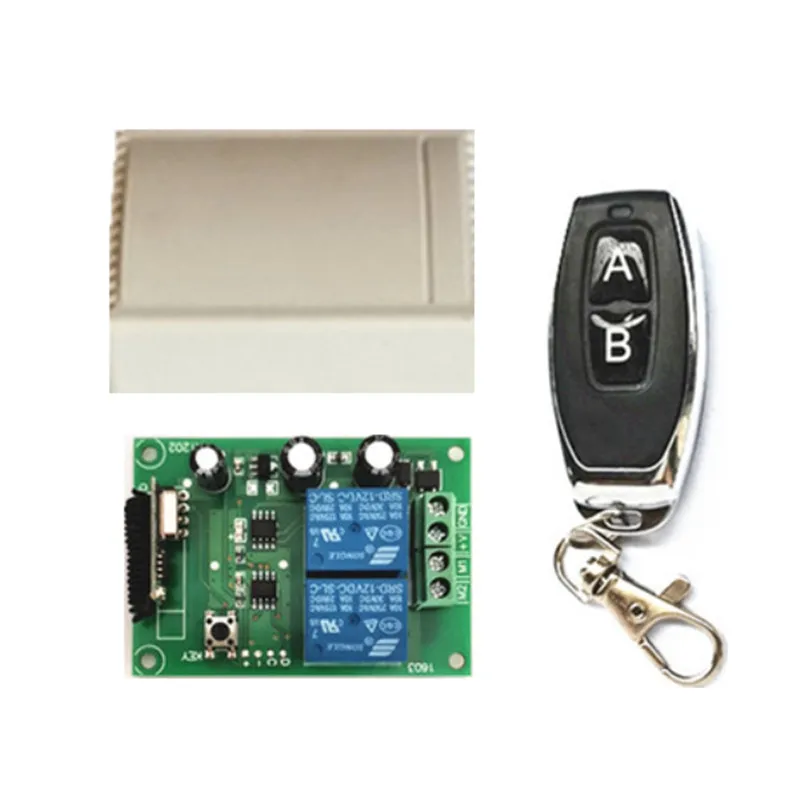

Пакет заказа включает :( 3 модели заказа могут быть выбраны)Заказ модель 1:1 шт. KR1202 и 1 пульт дистанционного управленияДетали:Модуль переключателя приемника (DC1202): 1 шт. с пластиковой оболочкойПульт дистанционного управления: 1 шт. с батареей

Модель заказа 2:1 шт. приемник переключателяДетали:Модуль переключателя приемника (DC1202) : 1 шт. с пластиковой оболочкой

Модель заказа 3Пульт дистанционного управления только KT05Детали:Пульт дистанционного управления: 1 шт. с батареей

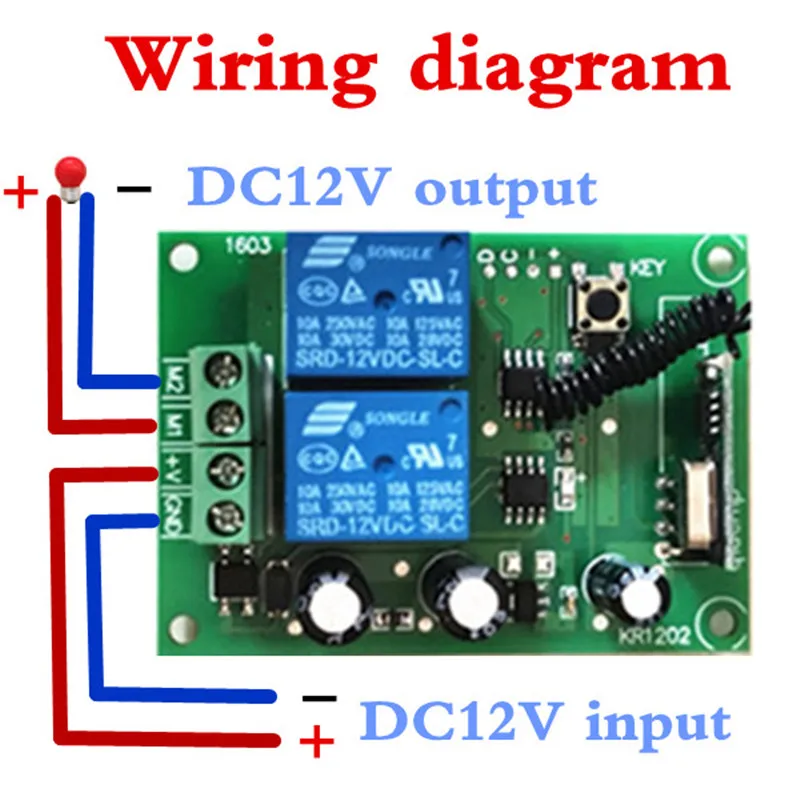

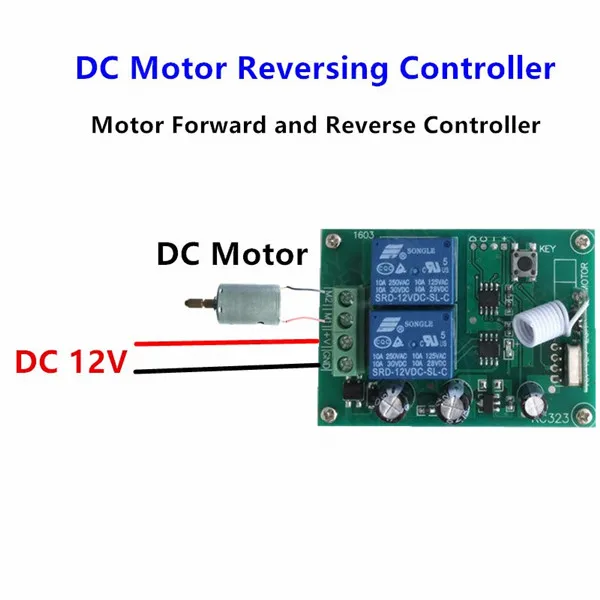

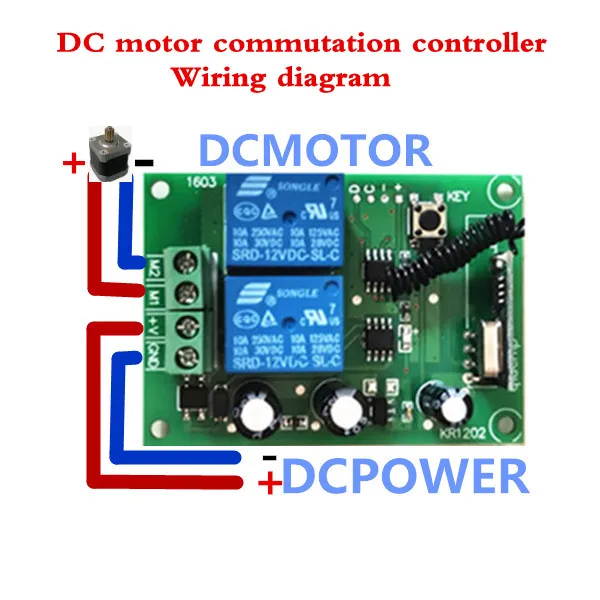

Режим вывода:Выход может быть только 12 В постоянного тока. Его можно использовать для управления двигателем постоянного тока 12 В и светодиодной подсветкой. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания:Wirting схема:

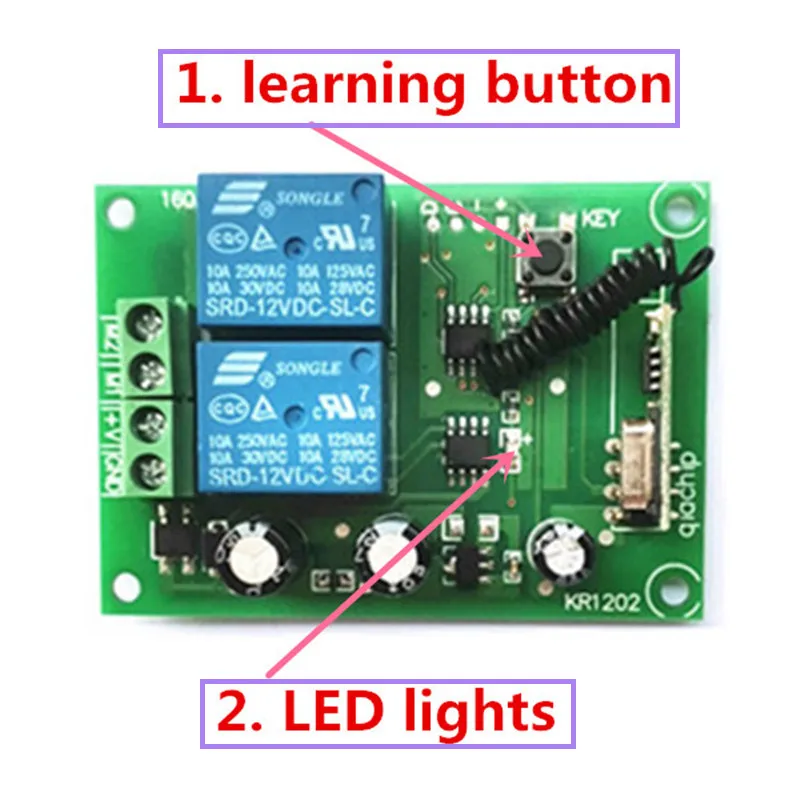

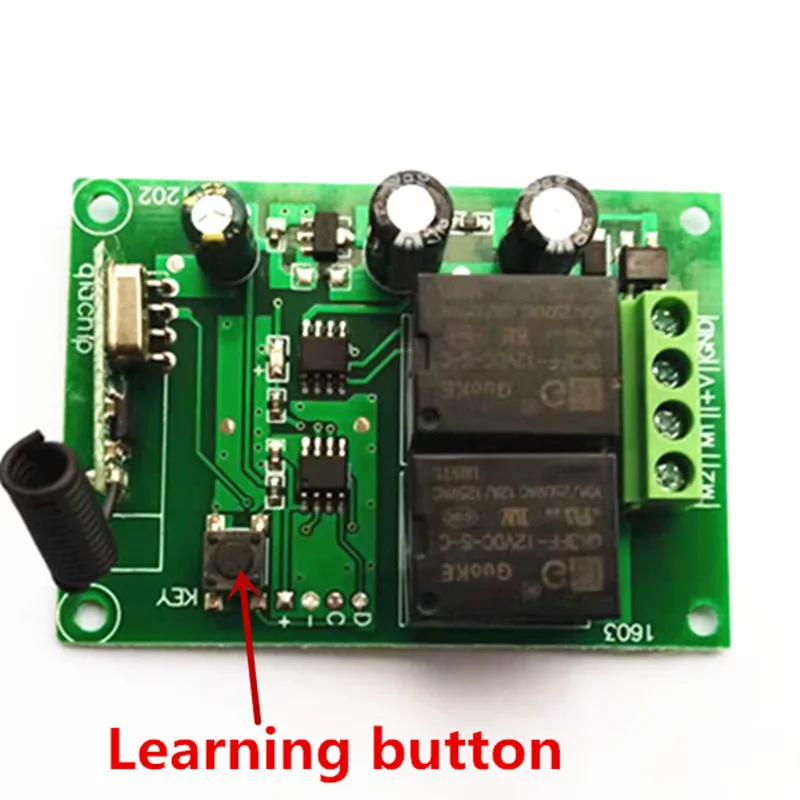

Как программировать?Пожалуйста, распознает ключевые значки на рисунке ниже;1. (кнопка обучения)2. (светодиодные лампы)

Важная информация:

Как узнать и кодировать пульт дистанционного управления 2 кнопками (A, B) и 2 канальным приемником DC12V:Шаг 1: Очистите исходный код памяти в приемнике.Нажмите кнопку обучения на приемнике 8 раз, и светодиод мигает 5 раз.Код будет очищен.После очистки кода весь пульт больше не будет работать.Шаг 2: учитесь. Матч, программа 2 кнопки пультов и dc12в 2-канальный приемник.Имеет 3 режима:1: Мгновенный режимНажмите кнопку «узнать» на приемнике один раз, чтобы перейти в режим настройки переключателя.Подождите, пока загорится светодиод.Нажмите кнопку дистанционного управления «А», и светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку «A» на пульте дистанционного управления, реле подключено (начать работать), отпустите кнопку «A» на пульте дистанционного управления, И реле отключено (перестанет работать).2: режим самоблокировки:Дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя.Подождите, пока светодиод загоритсяНажмите кнопку дистанционного управления «B», и светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку дистанционного управления "B", реле подключено (начать работу), затем нажмите кнопку дистанционного управления "B", реле отключено (перестанет работать)3. Режим блокировки:(A), снова очистите исходный код памяти в приемнике.Нажмите кнопку обучения на приемнике 8 раз, и светодиод мигает 5 раз. Код будет очищен.После очистки кода весь пульт больше не будет работать.(B) трижды нажмите кнопку «обучение» на приемнике. Введите режим настройки переключателя.Подождите, пока загорится светодиод.Нажмите кнопку дистанционного управления «A» и нажмите кнопку дистанционного управления «B». Светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку дистанционного управления «A», реле подключено (начать работать), затем нажмите кнопку дистанционного управления «B», реле отключено (перестанет работать)

Остановка: Нажмите A и B одновременно, чтобы остановить двигатель.

Храктеристика устройства:Электроника характер:1. Рабочее напряжение: 12 В постоянного тока2. Выходное напряжение: определяется com-контактным входом3. Код: EV15274. Ограничение тока петли: 5А5. Ток: 5 мА6. Рабочая частота: 433 МГц7. Чувствительность приема: -104 дБм8. Функция: мгновенное переключение/фиксация9. Режим модуляции: ASK10. Режим соответствия: Интеллектуальный код обученияPin-код функции:+ V: положительный полюсный входGND: отрицательный полюсный входM1: выход 1M2: выход 2

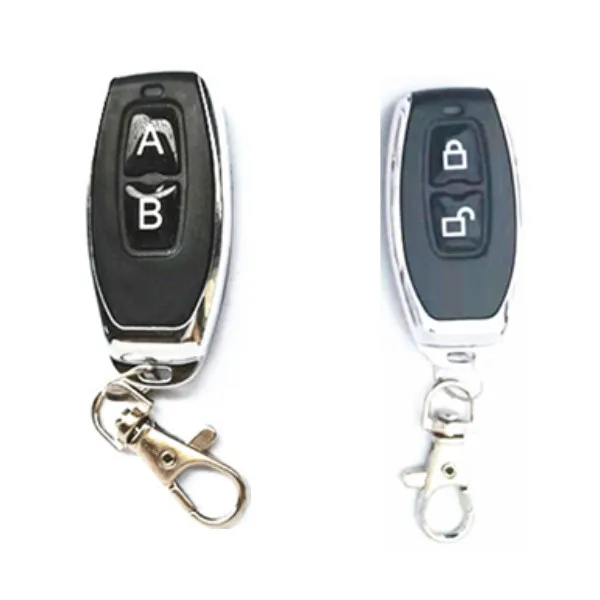

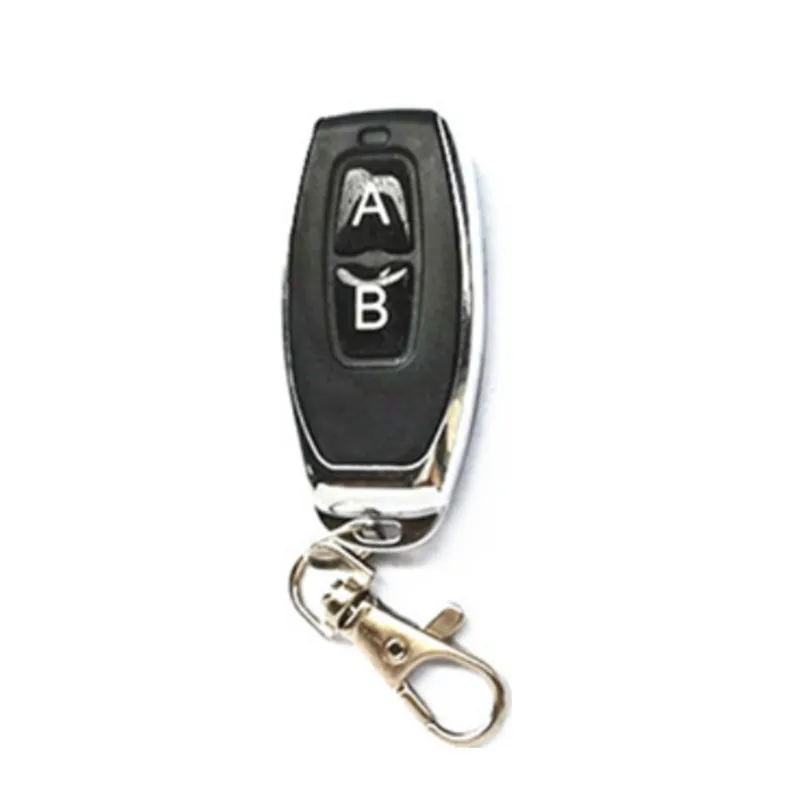

Передатчик (пульт дистанционного управления) Функция: Модель: KT05-4Рабочая частота: 433 9,2 МГцПитание от кнопочного аккумулятора 3 вМодель аккумулятора: CR2016 * 2 (с батареей)Материал: ПВХКнопка (кнопка-2 шт.Размер: 59 мм × 28 мм × 8 ммРабочее напряжение: 3 в.Рабочий ток: 12 мАМощность передачи: 10 мВтМетод модуляции: ASK (AM)Тип кодирования: код обучения 1527Дальность передачи: 15-80 метровВес: 35 г
