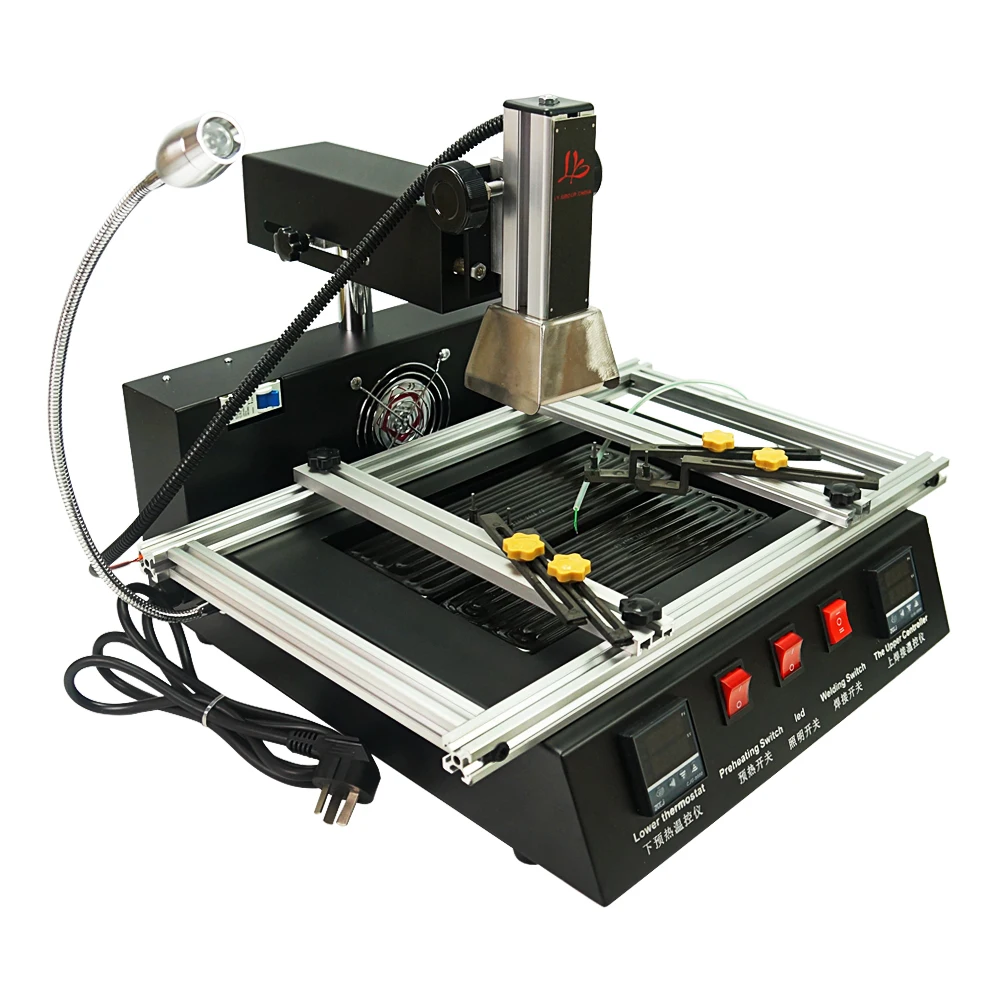

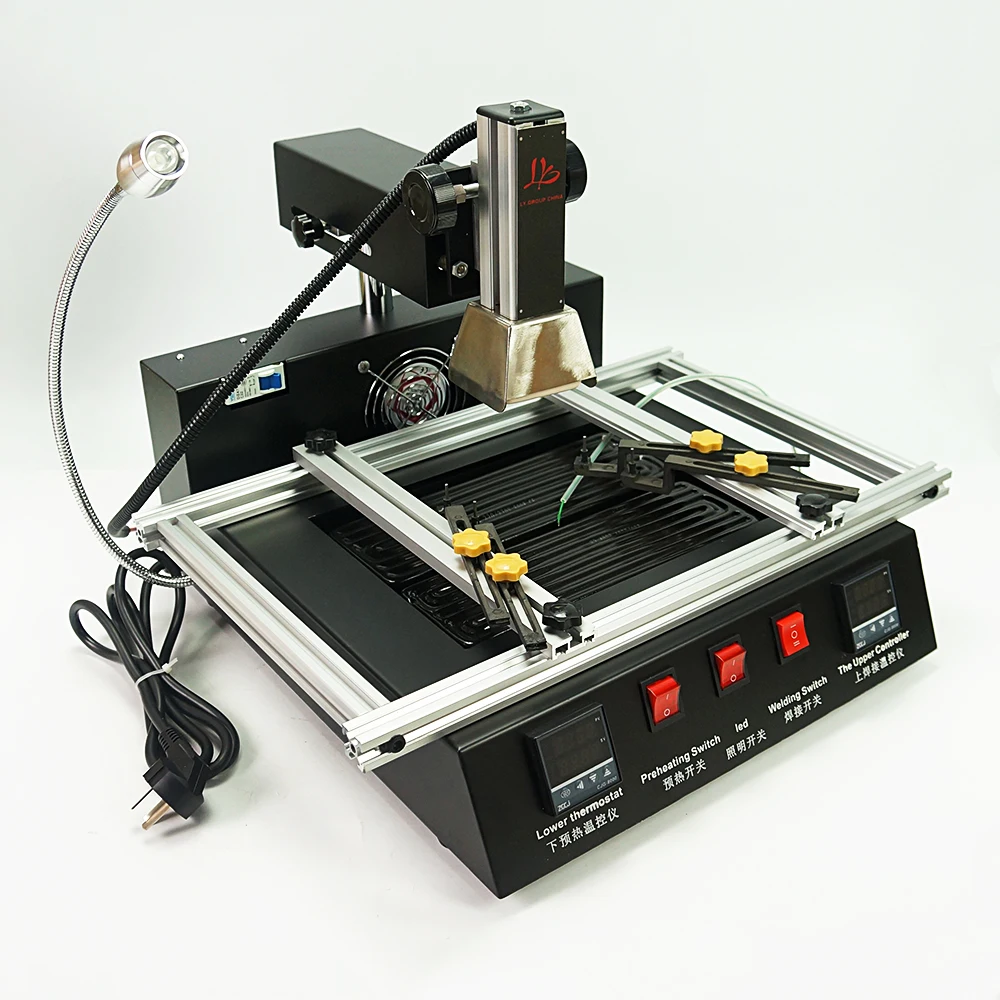

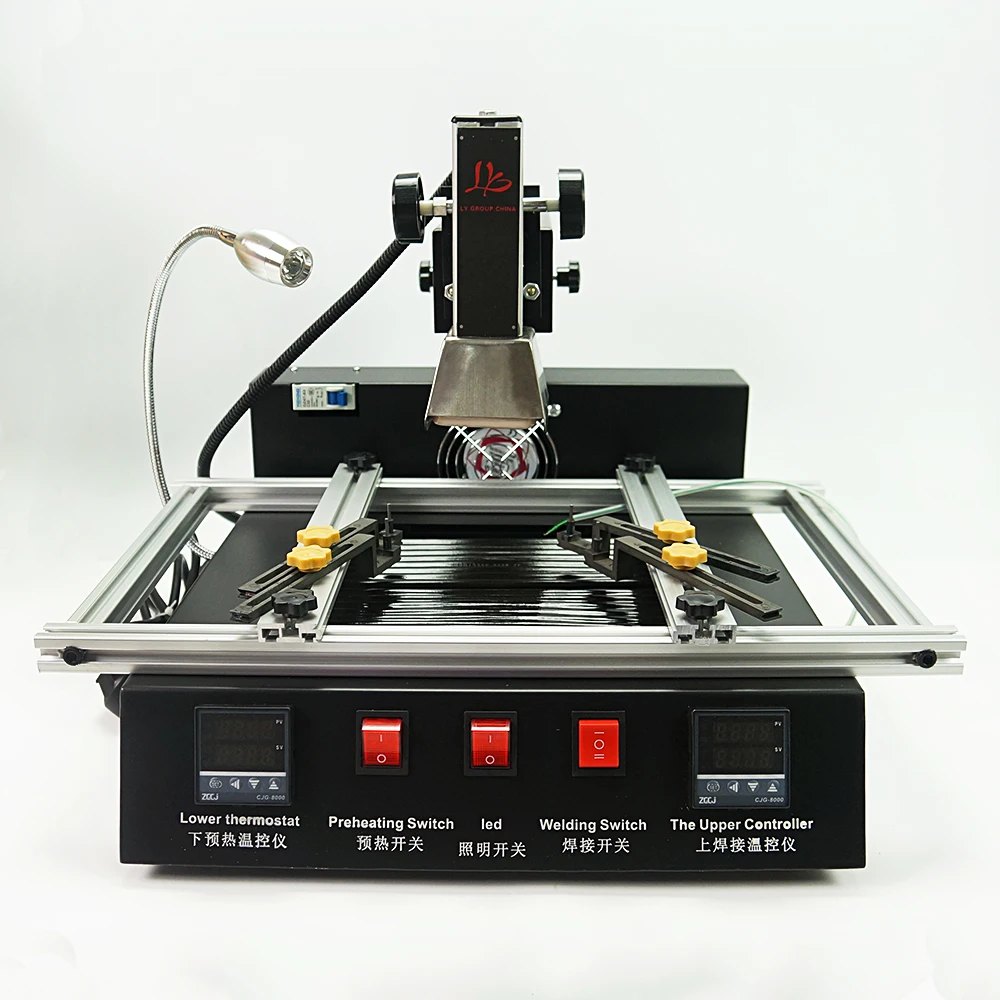

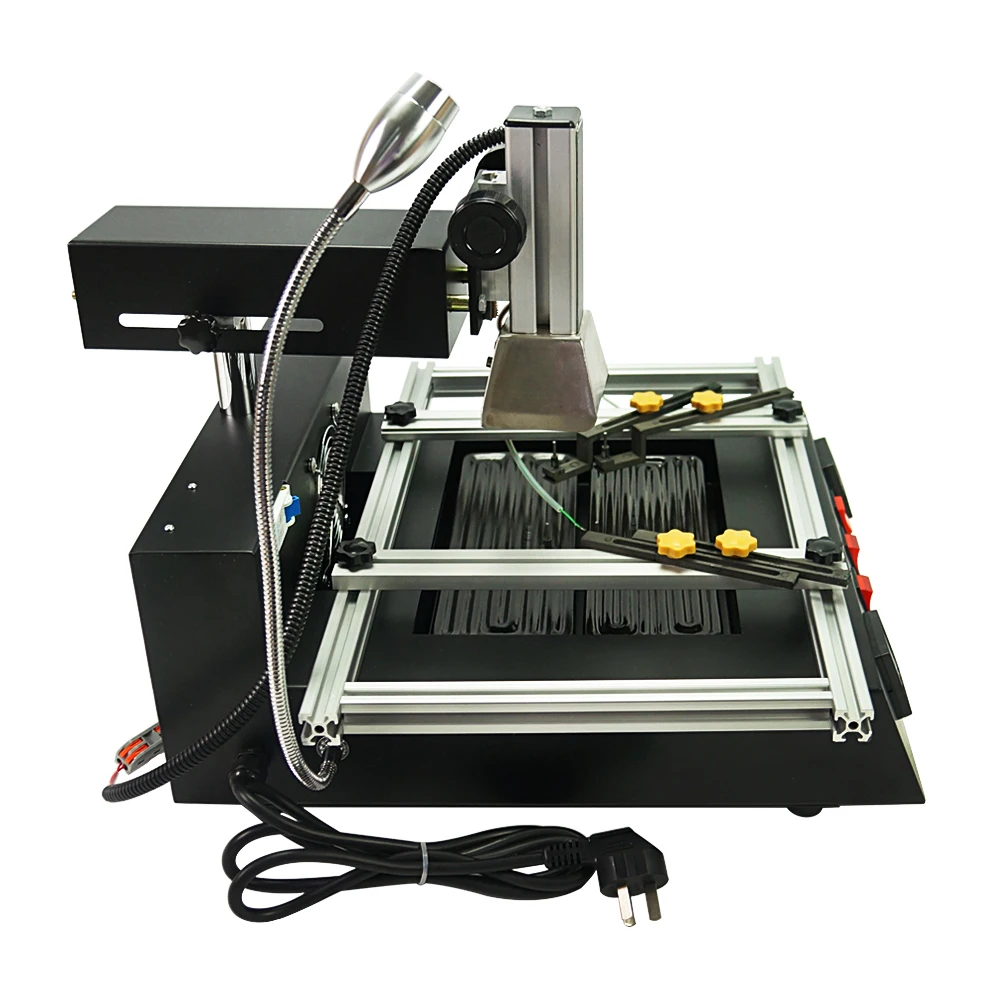

Инфракрасная паяльная станция BGA M770, недорогая мини-станция для ремонта чипов материнских плат с комплектом для реболлинга, по низкой цене
42 681,81₽
В наличии!
Shenzhen Liyang Integrated Store - Надежность 94.25%
Более 746 подписчиков, дата открытия магазина 29.10.2014
- Положительные оценки: 95% (196)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 18.03.2022
Экономичная паяльная станция LY M770 IR BGA 220 В, 2 зоны, ручное у...
1 Отзывов
4 Заказов
27 329,60₽
Инфракрасная паяльная станция BGA LY M770 1900 Вт, комплект паяльно...
3 Отзывов
4 Заказов
54 055,35₽
Паяльная станция BGA LY-M770, 2 зоны, ручное управление, станция дл...
0 Отзывов
3 Заказов
29 787,25₽
Новая Инфракрасная BGA наладочная станция LY M770, 2 зоны, ручное у...
0 Отзывов
0 Заказов
55 895,53₽
LY M770 инфракрасная BGA наладочная станция 220 В 2 зоны с комплект...
0 Отзывов
0 Заказов
31 397,91₽
LY M770 экономичная инфракрасная BGA наладочная станция 1900 Вт две...
0 Отзывов
0 Заказов
121 403,78₽
M770 BGA паяльная станция ИК BGA модель 2 зон ручной Управление 190...
0 Отзывов
0 Заказов
33 453,46₽
Самая экономичная усовершенствованная инфракрасная bga модель LY M7...
0 Отзывов
0 Заказов
65 706,58₽
LY M770 ручная паяльная станция предварительного нагрева 2 зоны 190...
0 Отзывов
0 Заказов
67 243,15₽
Наладочная станция LY M770 BGA, экономичная Инфракрасная паяльная с...
0 Отзывов
0 Заказов
27 130,90₽ -36%
Обновленная инфракрасная станция для реболлинга 220 В наладочная ст...
0 Отзывов
0 Заказов
31 450,20₽
Инфракрасная паяльная станция LY M770 с корпусом BGA, подходит для ...
0 Отзывов
0 Заказов
36 794,83₽
Характеристика:
Эта модель может быть самая дешевая 2 зоны инфракрасная паяльная станция bga, если вы новый bie, или имеете ограниченный бюджет, вы можете рассмотреть эту модель.
Характеристики:
Зоны отопления
2 зоны
Верхний Размер
60*60 мм
Верхняя мощность
300 Вт
Нижний Размер
240*80 мм * 2 шт.
Нижняя мощность
1600 Вт

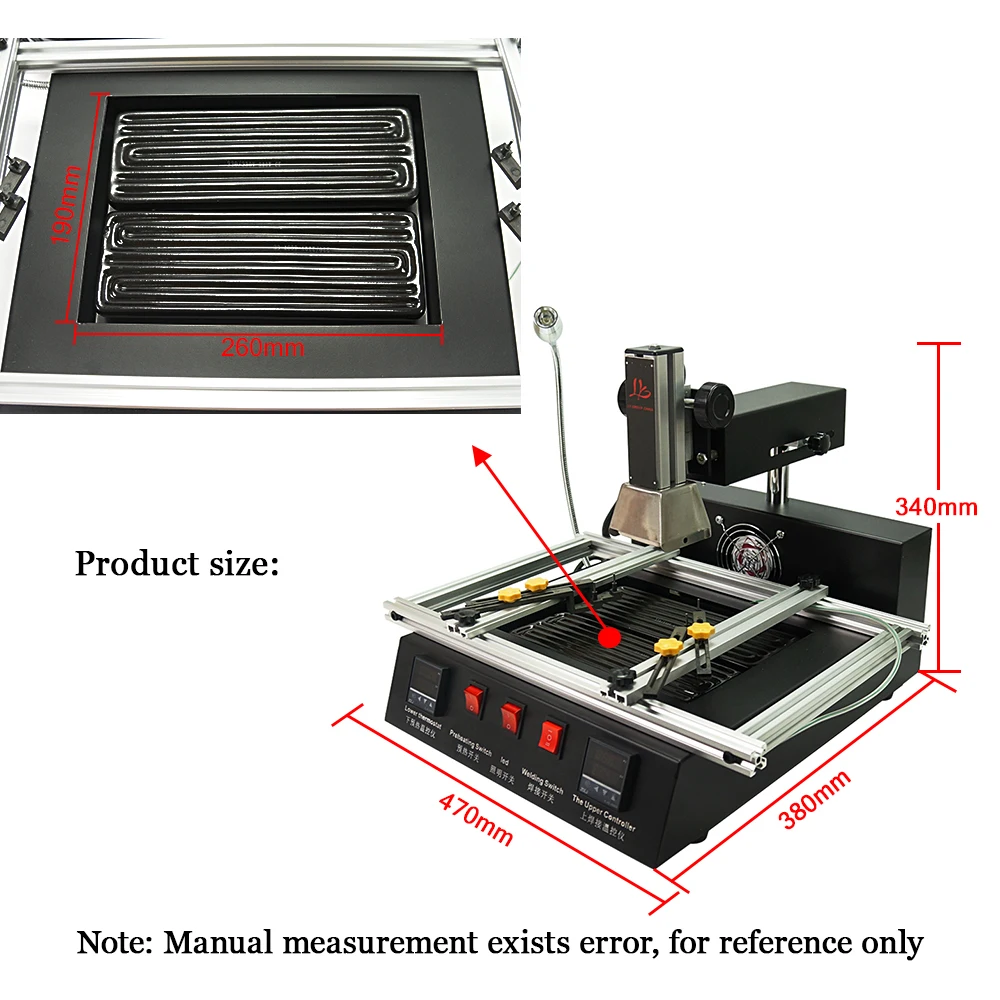

Размер машины
450*450*460 мм
Мощность
220 В пер. тока, 50/60 Гц
Вес брутто
20 кг
Эксплуатация
Руководство по эксплуатации
Программное обеспечение
Не поддерживает
Характеристики:
01. Подходит для материнской платы ноутбука, настольной материнской платы, XBOX-360, серверной материнской платы, цифровых продуктов и т. д.
02. Две зоны отопления, независимое отопление, верхний нагрев 300 Вт, нижний Подогрев 1600 Вт
03. Максимальная температура нагрева: 500 градусов
04. Используется Высокоточный интеллектуальный контроллер температуры, делает более точный контроль температуры
05. Подвижный нагреватель, легкий и удобный в использовании
06. Панель инфракрасного нагрева, Автономный контроль нагрева
07. Блестящая Универсальная монтажная плата, несущая часть зоны сварки, без раковины
08. Нижний подогреватель, используемый для предварительного нагрева печатной платы, чтобы убедиться, что он не деформируется, Максимальная площадь нагрева 450*500 мм
09. Нет ограничений для Толщины печатной платы во время распайки
10. Нет ограничений для размера BGA чипов во время распайки, максимальный размер для 775CPU, минимальный размер для CCD Зерна
11. Размер: L450 * W450 * h460мм
12. Мощность питания: 220V 5060 Гц
13. Эффективная мощность: 1900 Вт
14. Вес: 20 кг
15. Заводская массовая скорость сварки до 98%, гарантия машины на 1 год
RE: не поддерживает связь с помощью программного обеспечения с компьютером.

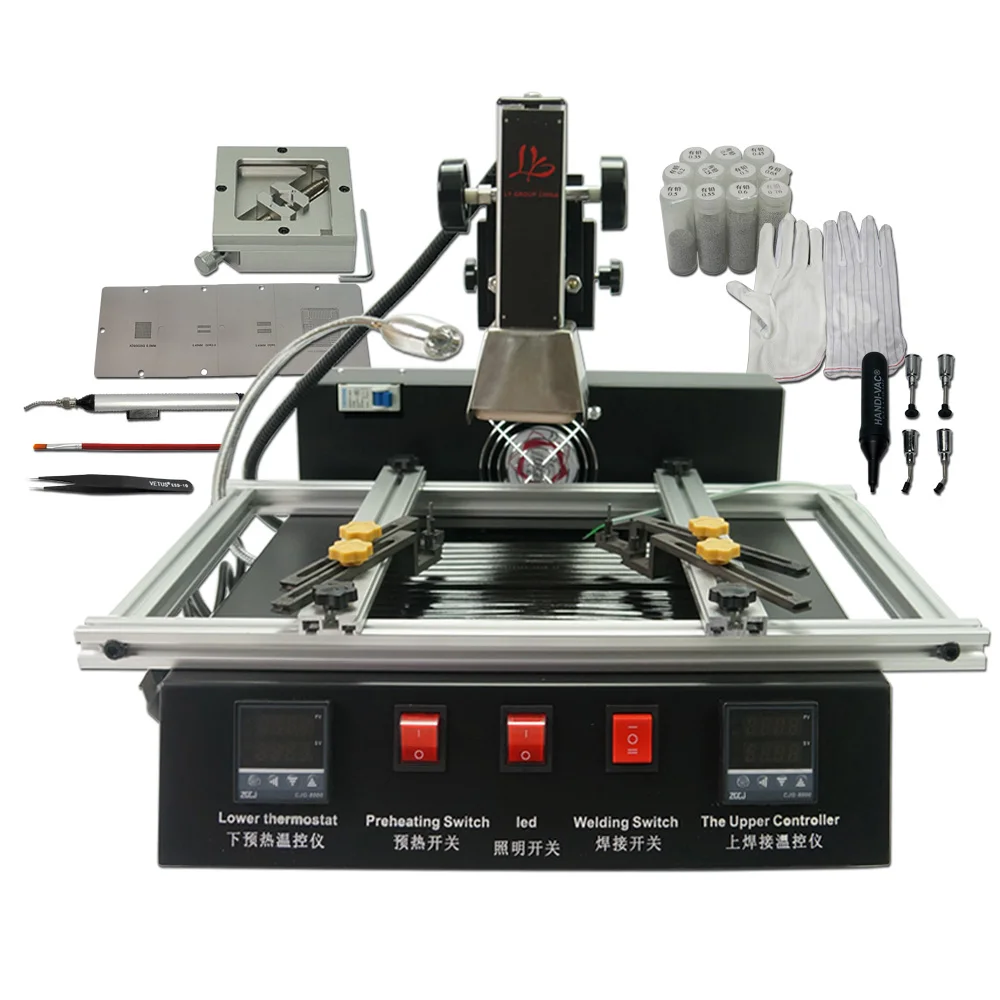

Бесплатный набор скидок содержание:
HT-90 джиг BGA reballing. ..... 1 шт.
90 мм BGA трафареты для PS4 CXD90025G/CXD90026G/DDR3 SD RAM/GDDR5 RAM. ..... 4 шт.
Свинцовый припой в шариках 0,30 мм/25K. ..... 1 шт.
Свинцовый припой в шариках 0,40 мм/25K. ..... 1 шт.
Вакуумная присоска FFQ-939. ..... 1 шт.
Вакуумная присоска HANDI-VAC. ..... 1 шт.
Кисть. ..... 1 шт.
Пинцет ESD. ..... 1 шт.
Антистатические противоскользящие перчатки. ..... 1 пара
Параметры и показатели производительности:
1. Паяльная станция подходит для материнской платы ноутбука, настольного компьютера, материнской платы компьютера и сервера, материнской платы, материнской платы, больших игровых автоматов, оборудования связи, материнских плат, материнская плата LCD TV, материнская плата, Ремонт печатной платы.
2. Паяльная станция BGA chips может быть очень эффективной в замене памяти стека, замена чипа BGA, память ниже не будет принимать суспензии.
3. Паяльная станция может быть очень успешна в решении проблемы BGA чипа с подогревом вспенивания. (постоянная температура 100 градусов доступный подогрев.
4. Подогрев для ремонта материнской платы 1-2 минуты. Затем нагревается.
5. Паяльная станция может заменить слот для памяти ноутбука CPU, чтобы облегчить.
6. BGA чип легко заменяет клей, уплотняющий клей-чип на резину (горячий воздух или в дополнение к клеящему клею).
7. Замена чипа BGA, печатная плата не может быть желтой.
8. Паяльная станция с использованием инфракрасного предварительного нагрева и инфракрасного нагрева, нижняя станция предварительного нагрева, печатная плата для предварительного нагрева, убедитесь, что пластина PCB не может быть деформирована, зона предварительного нагрева 245*180. Может полностью соответствовать ремонту рабочего стола и ноутбука.
9. Рациональная конструкция опорной структуры, замена чипа BGA не деформируется, очень удобно и практично.
10. Паяльная станция может выполнять сушку печатной платы и формирование печатной платы.
Скорость работы сварочной станции составляет почти 99%, если вы не можете достичь этой цели, вероятно, из-за новой машины, попробуйте несколько раз.
Руководство по эксплуатации паяльной станции:
1. Материнская плата в стадии предварительного нагрева, фиксированный кронштейн платы.
2, чип выравнивания сварочного соединения от чипа 10 мм, сварочная головка, с чипом на температурном зонде.
3, откройте переключатель предварительного нагрева, чтобы привести чип в набор температуры предварительного нагрева при 280 градусах, для предварительного нагрева материнской платы, системная плата для предварительного нагрева требуется более десяти минут, затем откройте сварочное соединение, сварка чипа, верхний температурный контроллер, температурный набор до 220 градусов (Три зоны температуры без свинца, пожалуйста, обратитесь к следующей температуре, откройте настройки) сварочный переключатель сварочного аппарата до 150 секунд, чтобы завершить чип.
4, закройте нагревательный выключатель, Нижний Переключатель предварительного нагрева, удалите сварочную головку на материнскую плату, после охлаждения можно перемещать материнскую плату.
5, откройте вентилятор поперечного потока, отвод тепла на материнской плате, около тепла около 2 минут может удалить материнскую плату, выключить питание.
Имейте соответствующие знания и сварки:
Сколько стоит свинцовый припой и Бессвинцовая температура плавления припоя соответственно?
Температура плавления свинцового припоя 183 градусов, бессвинцовая температура плавления припоя 217 градусов
Не удается определить, что плата не содержит свинца или свинца, как установить температуру?
В зависимости от заданной температуры, нагревание завершено, используйте пинцет, чтобы мягко прикоснуться к чипу BGA, если чип может двигаться плавно, сказал, что сварка успешна, если чип не может двигаться, указанный припой может быть без свинца, установите температуру без свинца, нагревание завершено, так же используйте пинцет на ощупь, Чтобы подтвердить успех сварки, также можно посмотреть на емкостной мост рядом, если два из них являются более бессвинцовым Оловянным припоем, Оловянным свинцом меньше, общие новые машины почти свинцовые, чип INTEL с FW является свинцовым, не содержит свинца NH, чем при температуре свинца 20 градусов, Благодаря чипу без свинца G, имеет температуру плавления 183 градусов, неэтилированную температуру плавления 217 градусов, можно отличить по цвету пятна, свинцовые паяльные соединения блестящими, частичный белый свинец
Металлический Глянец не очень хороший, есть мнение о том, как смотреть на модели, все новые машины без свинца пайки (рассматривается с экологической точки зрения, В дополнение к этому) Когда мост без свинца предлагает вам маскировать немного больше, из-за подвижности бессвинцового и инвазивного являются плохими, Не легко отремонтировать.
6. Набор микросхем серии basic не содержит свинец, суждение может быть начато из нескольких аспектов паяльных соединений, глянцевой, бессвинцовой паяльной пасты из-за высокой температуры плавления, во время окисления методом оплавления, чем свинец, легко теряет блеск, но время выполнения долгий блеск будет снижаться. Смотрите наборы чипов, с N или NH в качестве свинца, но я думаю, что Toshiba некоторые предыдущие оригинальные платы, хотя чипсет является свинцом, но PCB все еще должен привести. Посмотрите на винтовые отверстия, без свинца, как правило, не олово, но не абсолютно. См. Тестовую точку ICT, свинец плоский, не содержит свинца, как правило, немного барабана. Есть много аспектов, которые можно отличить, это не единственный.
Паяльная паста играет какую роль?
Паяльная паста может очистить поверхность колодки оксидом, улучшая активность припоя.
Отопление горячим воздухом и инфракрасное Отопление в чем разница?
Для паяльной станции BGA нагревание горячим воздухом, воздушный поток, сдвиг может привести к компонентам. Воздушный поток, в результате чего горячий воздух не может быть непосредственно нагревается BGA чип и паяльный шар, в противном случае шар может прилипать вместе (часть стальной сетки прямого нагрева может использоваться).
В дополнение к контролю температуры, но также контролировать громкость, поэтому паяльная станция отопления горячим воздухом часто является более сложной структурой, огромным объемом.
Паяльная станция типа горячего воздуха BGA нуждается в пошаговом нагреве, комплектации температурных параметров, пользователи должны осваивать кривую температуры 100-200, другая плата должна иметь разную температурную кривую, выбор подходящего набора из разных температурных кривых, для начинающих может быть более трудным.
Паяльная станция BGA типа горячего воздуха должна быть подключена к компьютеру, может гарантировать более высокую эффективность работы. Паяльная станция с горячим воздухом на монтажной плате требования выше, чип BGA должен быть очень точным выравниванием ветрового отверстия, если монтажная плата и микросхемы BGA вытесняются, вызовет сбой сварки.
Инфракрасное Отопление-это новая технология, разработанная в последние годы, инфракрасное Отопление, паяльная станция BGA имеет преимущества простой структуры, точного контроля температуры, просты в эксплуатации.
Существует две причины деформации печатной платы:
Во-первых, область предварительного нагрева слишком мала, печатная плата не равномерно нагревается;
Во-вторых, монтажная плата размещается необоснованно, не гладкая, без блокировки.
Как решить проблему ложности?
Может быть непосредственно сварен. FИрст для чипа в количестве флюса или сосны, затем нагревания.
Если сварка не прошла успешно, необходимо будет снять чип redo BGA.
Как будет выравниваться прокладка чипа BGA и печатной платы?
На печатной плате есть соответствующие линии чипа BGA, чип BGA и выравнивание рамы могут быть размещены.
Для шарика более 0,65 мм расстояние между ЧИПАМИ BGA, прямое использование ручного выравнивания может быть, без необходимости в оптическом оборудовании с помощью профессионального. Такие как Материнские платы для ноутбуков, настольные материнские платы, компьютерные платы, серверные платы, большие и средние игровые доски
Для чип в корпусе с шариковыми выводами underfill герметизирующая ниже 0,5 мм, часто необходимо прибегнуть к точное выравнивание оптических приборов. Например, светодиодный светильник.
Расстояние между блокнотом и компьютером?
Припой мяч ноутбук компьютер сколько?
Контактной площадки ноутбук компьютер имеет три вида: 1,27 мм 1 мм 0,8 мм
Припоя ноутбук компьютер приложение имеет три вида: 0,76 мм 0,6 мм 0,5 мм
Расстояние 1,27 мм чип с использованием 0,76 мм паяльного шара
Расстояние между 1 мм чип с использованием 0,6 мм припоя
Расстояние между 0,8 мм чип с использованием 0,5 мм припоя
X машина может обнаружить, что чип BGA сварен?
X машина может точно определить адгезию припоя.
Для проблемы сварки, X машина не может точно определить.
Для проблем с перегревом чипа, X машина не может определить.
X машина в цене от 20 до 100 миллионов.
Чтобы точно определить, является ли успех наиболее точного способа сварки функциональным испытанием. Также может нормально работать монтажная плата с включением питания.
Что такое инфракрасное Отопление?
Инфракрасный луч-это луч солнца, много невидимых светильник, расположен за пределами красный светильник, так называемый инфракрасный. В спектре длин волн от 0,76 до 400 микрон, называемых инфракрасным, инфракрасным тепловым эффектом.
Инфракрасное Отопление ослепительно?
Инфракрасный не видимый светильник, инфракрасный, не бликующий. Блики часто являются лампой накаливания.
Использование небольших электронных продуктов мобильный телефон, цифровая камера, размер чипа BGA очень маленький, колодки на чипе малы, интервал pad мал, легко припаять оловянную суспензию к чипу BGA, более подходящая.
Микросхема BGA, используемая в компьютере, игровом автомате, компьютере, ЖК-телевизоре и других больших печатных платах, часто имеет большой размер, микросхема, интервал между подушечками очень велик, для того, чтобы обеспечить форму шарика, с шариком лучше.
Метод настройки температуры • Таблица контроля температуры имеет два ряда цифровой трубки, верхняя линия PV-это дисплей измеренной температуры, следующая линия SV-это дисплей установленной температуры.
• Левая цифровая трубка с четырьмя индикаторными лампами, AL
Цзянмаолин (18:55:44):
Сигнализация M1, сигнализация нагревается, AKM2, при коррекции.
Через цифровую трубку ниже ряда из четырех кнопок. Слева направо: установить ключ, левый ключ, вниз по направлению, ключ вверх.
• Установите температуру следующих способов:
Удерживайте клавишу SET более чем на одну секунду (не более 2 секунд), верхнюю линию цифрового трубного дисплея и линию настроек цифрового трубного дисплея, И установите значение одного мерцания.
Нажмите клавишу направления для переключения цифр цифровой трубки.
В соответствии с вышеуказанной клавишей или клавишами вниз, можно увеличить или уменьшить значение.
После завершения набора нажмите кнопку SFT second для возврата.
• Датчик температуры Hessian rework station имеет прямой контакт с печатной платой, чип-датчик печатной платы определяет температуру.
• Часть пластиковой розетки электролитического конденсатора не может выдерживать высокие температуры, чтобы предотвратить запекание высокой температуры, пожалуйста, приклейте на поверхность изоляционного листа.
• Паста покрыта равномерно, не окрашена слишком сильно, слишком много пасты может вызвать сварку.
• Использование ножевой головки железа хорошее соскабливание остаточных паяльных колодок, будьте осторожны с оловом, предоставление свободного вытирания колодки на печатной плате, прокладка в большинстве случаев является нормальной работой печатной платы.
• Сварка монтажной платы до холодной и комнатной температуры перед тестированием питания.
• PCB в дополнение к олову, пожалуйста, очистите, прикрепите светильник, в противном случае не может прилипать припой, свинцовый припой.
Чувствительность • рерабочая станция конфигурация датчика очень высокая, поток воздуха приведет к цифровому дисплею скачка температуры, скачок в скорости-это нормальное явление в +-5 градусов. Уменьшить поток воздуха может эффективно уменьшить цифровой дисплей значения скачка.
• Плавление припоя, чип BGA будет в плавающем состоянии, может использовать Пинцет сенсорного обнаружения, температура не была точно регулятором перед тестом, применение вакуумной присоской, когда небольшое количество подушек не может полностью плавиться, Вакуумная присоска может привести к отключению подушек.
• Плата или BGA чип, если слишком влажный, хотите высохнуть перед использованием, влажная печатная плата или чип после нагревания может лопнуть, может услышать появляющийся звуковой процесс работы.
• Измените температурный параметр, старую плохую материнскую плату на паяльной станции, нагрев одного или нескольких полных рабочих процессов, используйте пинцет, чтобы мягко прикоснуться к чипу BGA, если чип может двигаться плавно, покажите, что полностью расплавленный припой. Процесс работы до конца 20 секунд является подходящим, если плавление припоя, плавление припоя слишком долго, рекомендуемое снижение температуры, для того, чтобы предотвратить краевой шов или повреждение высокой температуры, чип припой опережает график, если слишком короткий, рекомендуется регулируемая температура, чтобы предотвратить воздушную сварку.
Чип BGA застревает изоляционную ленту, может повлиять на передачу тепла, что приводит к процессу после окончания, припой все еще не может плавиться, с более длительным временем нагрева, может решить эту проблему.
Гарантийные правила и меры предосторожности:
• С даты покупки. Этот продукт Neibao возвращается в неделю, бесплатная гарантия на один год, один год после ремонта оплачивает только стоимость материалов.
• Если пользователь не сообщил о наших обстоятельствах, чтобы вызвать разборку и цепь изменена, не в пределах гарантии.
• Если ошибки пользователя, такие как причины, не возвращаются.
• Оборудование не является водонепроницаемым, без воды или влажной.
• Рабочее напряжение машины составляет 220 в, пожалуйста, не используйте режим питания без 220 В.
• Использование этого оборудования, для обеспечения его эффективного заземления, для предотвращения утечки.
• Оборудование работает, подогрев и нагрев головки в высокотемпературном состоянии, этот сайт не может связаться с кожей, чтобы предотвратить ожоги.
• Не приближайтесь к прибору контроля температуры сварочной головки, в противном случае он сгорит Wen Kongyi
Отказ от ответственности:
Мастер этой машины, пожалуйста, пользователи, чтобы носить старый процесс работы машины упражнений печатной платы. В противном случае использование машины является ненадлежащим, в результате потери отдельно от пользователя, потому что рабочая среда отличается, Установите параметры температуры нагрева немного изменится, попросите пользователей регулярно регулировать параметры температуры, результаты в отладке преобладают, чтобы максимизировать эффективность.
Примечание: приведенная выше информация только для справки, потому что специфическое использование, и материнская плата, чип. И окружающей среды, имеют отношения, поэтому гибкий ключ, если не может решить проблему, пожалуйста, свяжитесь с нами, у нас есть профессиональные инженеры, чтобы обеспечить руководство.
