• Чип и нижняя электрическая изоляция, изоляция переменного тока 2500 В • отличные температурные характеристики и мощность цикла • небольшой размер, светильник вес
Фотогальванический антиобратный диод должен обладать следующими характеристиками:
1. Высокое напряжение в направлении, обычно должно превышать 1500 В
Так как максимальный PV-Массив может достигать или превышать 1000 в
2. Низкое энергопотребление, т. Е. Сопротивление (сопротивление при работе в состоянии как можно меньше, обычно менее 0,8 ~ 0,9 в)
Поскольку система PV должна поддерживать высокую эффективность всей системы, желательно, чтобы энергопотребление антиреверсивного диода в комбайнерной коробке было как можно меньше
3. Хорошая Охлаждающая способность (требуется низкое тепловое сопротивление и хорошее рассеивание тепла)
Поскольку рабочие условия коробки фотоэлектрического комбайнера обычно очень плохие, диоды с защитой от обратного хода должны иметь широкий диапазон рабочих температур.
Добавьте, обычно необходимо учитывать Гоби и плато и другие климатические условия
Массив солнечных батарей-противозарядный (обратный ток) и БАЙПАСНЫЕ диоды
В матрице солнечных элементов диод-это очень устройство, обычно используемые Диоды-это в основном Диоды выпрямителя кремния, когда Выбор параметров оставляет маржу, чтобы предотвратить повреждение поломки. Как правило, Максимальное обратное пиковое напряжение распада и максимальный рабочий ток должны принимать Максимальное рабочее напряжение и рабочий ток более 2 раз. Диоды в солнечной фотоэлектрической системе можно разделить на две категории.
1, анти-заряд (анти-рефлюкс) Диод
Диоды с защитой от обратной засыпки, одна из функций-Предотвращение образования модулей солнечных элементов или квадратов без электроэнергии, ток аккумулятора, в свою очередь, обратная сборка или квадратная матрица, несправедливое потребление энергии, но также сделать сборку или квадратный нагрев или даже повреждение; Второй находится в матрице батареи, Чтобы предотвратить поток тока между притоками квадратной задней части. Это связано с тем, что выходное напряжение каждого исходящего пути не может быть абсолютно равным, а Напряжение каждой ветви всегда имеет разницу между высоким и низким, или выходное напряжение ответвления уменьшается из-за поломки ответвления или затенения, А Ток ответвления высокого напряжения будет поступать в ответвление низкого напряжения или даже снизить общее выходное напряжение фаланги. В каждой ветке последовательно диод против обратной заливки, чтобы избежать этого явления.
В отдельной PV-системе некоторые PV-контроллеры имеют диод с защитой от обратной заливки, подключенный к их цепи. То есть контроллер не должен подключаться к диоду, если у контроллера есть функция защиты от обратной заливки.
Диод с защитой от обратной заливки имеет прямое падение напряжения, серия будет иметь определенное энергопотребление в цепи, общее использование силиконовый выпрямительный диод падение напряжения около 0,7 в, трубка высокой мощности до 1 ~ 20,3 в, но давление и мощность маленькие, подходят для маломощных устройств.
На коробке положительного и отрицательного слияния требуется установить предохранитель, лично думайте, что только плюс предохранитель плюс положительный, а в отрицательном способе предохранителя установить очень низкую стоимость. Основная роль предохранителя высвобождает собственное мнение:
(1) блок комбайнера оснащен антиобратным диодом, тогда предохранитель будет работать в следующих двух случаях
A. В первом чехле противообратный диод сломан и становится траекторией. Если есть неисправность в этой последовательной цепи, другие последовательные цепи обратно заряжают цепь неисправности. Когда ток обратного заряда превышает номинальный ток предохранителя, предохранитель обдувается, что обеспечивает защиту.
B. Во втором чехле все антиреверсивные диоды являются нормальными, и на выходной стороне коробки комбайнера происходит короткое замыкание. В это время все ветви в комбайнерной коробке замкнуты, а максимальный ток короткого замыкания-ток короткого замыкания панели. Если выбранный предохранитель подходит, в этот момент предохранитель должен быть продут. (На практике при выборе предохранителей обычно учитывается коэффициент безопасности * струнный ток короткого замыкания, лично я считаю, что с этим выбором есть проблема, это во втором гипотетическом чехле, предохранитель нельзя обдувать.
(2) антиреверсивный диод не устанавливается в комбайнер, и предохранитель будет работать при следующих условиях
A. При полосе панели из-за выхода из строя аккумулятора, потеря давления струны, оставшаяся струна ее обратного заряда, в результате чего происходит Перегрузка по току, предохранитель
B. На выходной стороне комбайнера происходит короткое замыкание. На этом этапе все ветви в комбайнере замкнуты. Максимальный ток короткого замыкания-это ток короткого замыкания панели. Если выбранный предохранитель подходит, предохранитель должен быть продут в этот момент. (На практике при выборе предохранителей обычно учитывается коэффициент безопасности * струнный ток короткого замыкания, лично я считаю, что с этим выбором есть проблема, это во втором гипотетическом чехле, предохранитель нельзя обдувать.
2, байпасный диод
Когда существует много солнечных модулей, подключенных последовательно для формирования ответвления матрицы батареи или квадрата батареи, один (или два-три) диоды должны быть подключены анти-параллельно положительным и отрицательным выходным клеммам каждой панели. Диод, подключенный параллельно через модуль, называется байпасным диодом.
Роль байпасных диодов заключается в том, чтобы предотвратить определенную часть квадратного массива или часть тени затененной или не прекратить вырабатывать электричество в байпасном диоде на этом компоненте будет образовываться на обоих концы проводимости прямого диода смещения, Рабочий ток струны обходит неисправный компонент и проходит через диод, не влияя на выработку энергии других нормальных компонентов, а также защищает обходной компонент от воздействия высокого смещения вперед или повреждения из-за для «эффекта горячей точки» нагрева.
Обходные диоды обычно устанавливаются непосредственно в распределительную коробку, в соответствии с размером от источника питания компонента и номера батареи, установите от 1 до 3 диодов.
БАЙПАСНЫЕ диоды не требуются для любого применения и не требуются, когда компоненты используются отдельно или параллельно. Для небольшого количества компонентов последовательно, а рабочая среда-это лучшие случаи жизни, вы также можете рассмотреть обходные диоды.
Наша компания специализируется на разработке и производстве различных типов силовых модулей, таких как фотогальванический анти-обратный диод, блок комбайнера постоянного тока анти-обратный диод, Тиристорный модуль, модуль диода, модуль диода быстрого восстановления, модуль IGBT и интерактивный интеллектуальный модуль регулирования мощности, обеспечивающий полное энергосбережение. Компания может производить более 30 серий, около 400 видов моделей и спецификаций более 60 видов внутренней проводки модуля SCR, выпрямительные модули и диодные модули сверхбыстрого восстановления и другие мосты модуль arm; Однофазный трехфазный выпрямительный мостовой модуль, однофазный трехфазный модуль переключателя переменного тока, Понижающие кремниевые изоляционные модули и трехфазный выпрямительный мост, встроенные модули SCR, сварочные аппараты и зарядные устройства для компонентов кремниевого выпрямителя. И широко используется в солнечной энергии; Фотоэлектрический инвертор; Блок комбайнера постоянного тока; Новая энергия; Диммеры, контроль температуры, электролитическое покрытие и Мощность возбуждения, заряд и разряд батареи, устройство компенсации статической и реактивной мощности, управление двигателем переменного и постоянного тока, Управление скоростью измельчителя постоянного тока, Высокочастотный инверторный Сварочный аппарат и сварочный аппарат, источник бесперебойного питания UPS, импульсный источник питания, индукционный нагрев, плавный старт двигателя переменного тока, Частотные устройства и различные автоматические устройства. Продукты в ряде ключевых национальных проектов были применены, продукты были экспортированы в мир (например: Европа и США, Юго-Восточная Азия, Россия, Сингапур, Малайзия, Индия и т. Д.). Стабильное и надежное качество продукции, отвечающее требованиям пользователя к дизайну, производству и использованию, высоко оценено большинством пользователей!

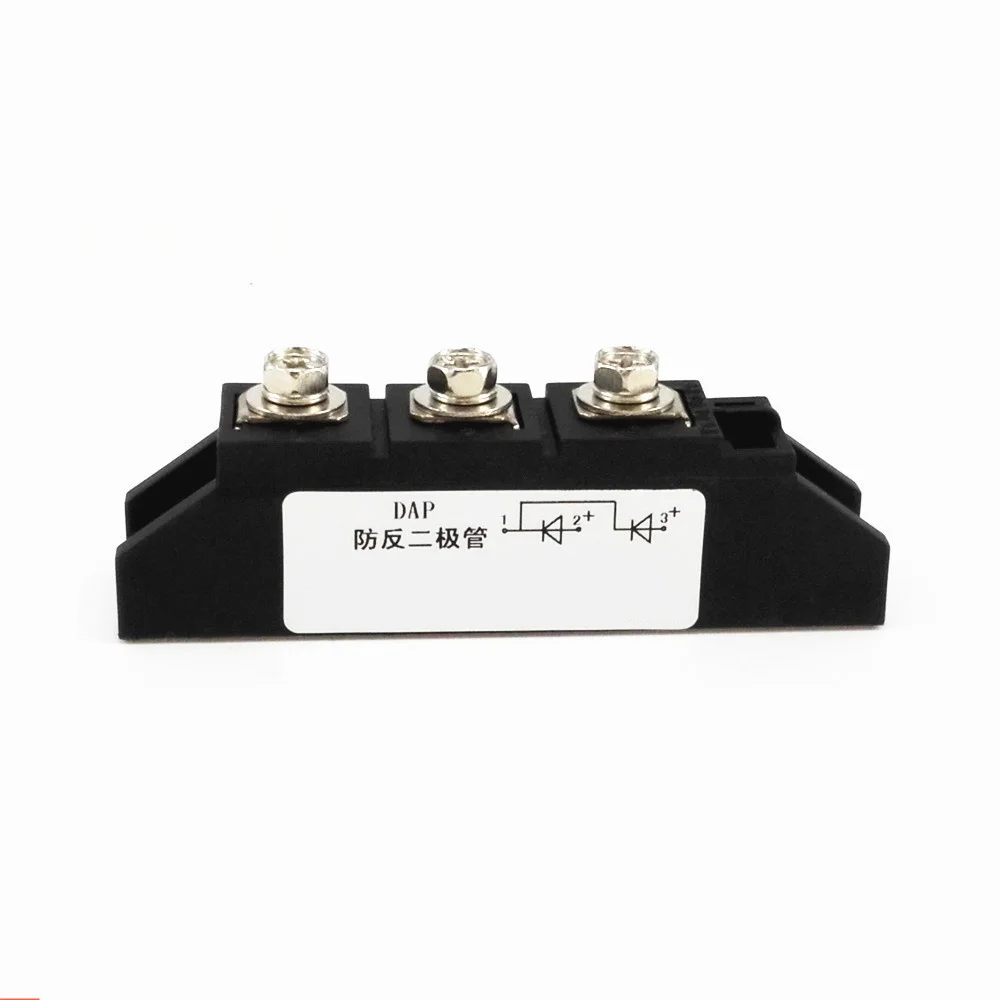

Разница между MD ,MDA и MDK:
MD-это одиночный анти-диодMDA общий анод анти-диод один в дваMDK-два входа и один выход
