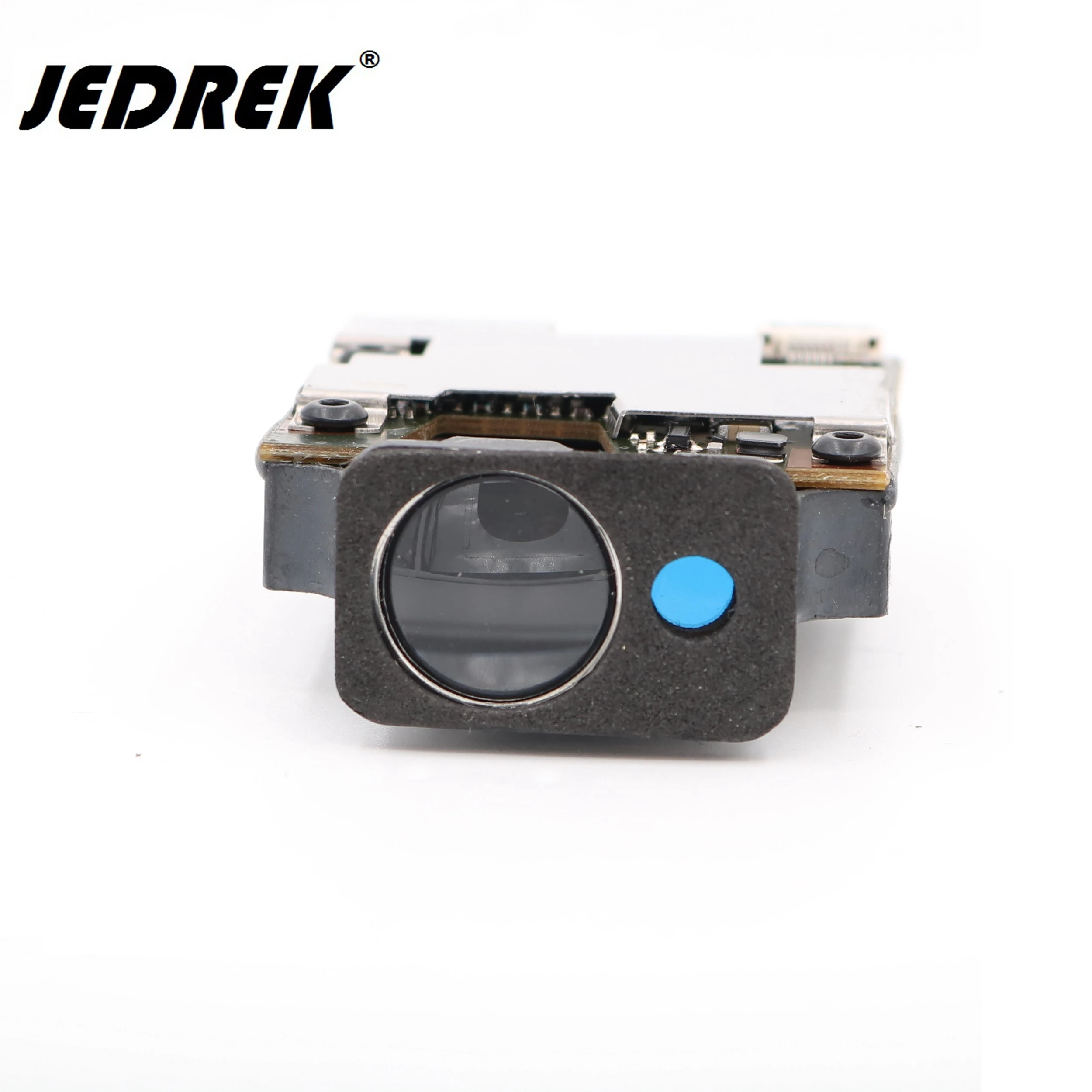

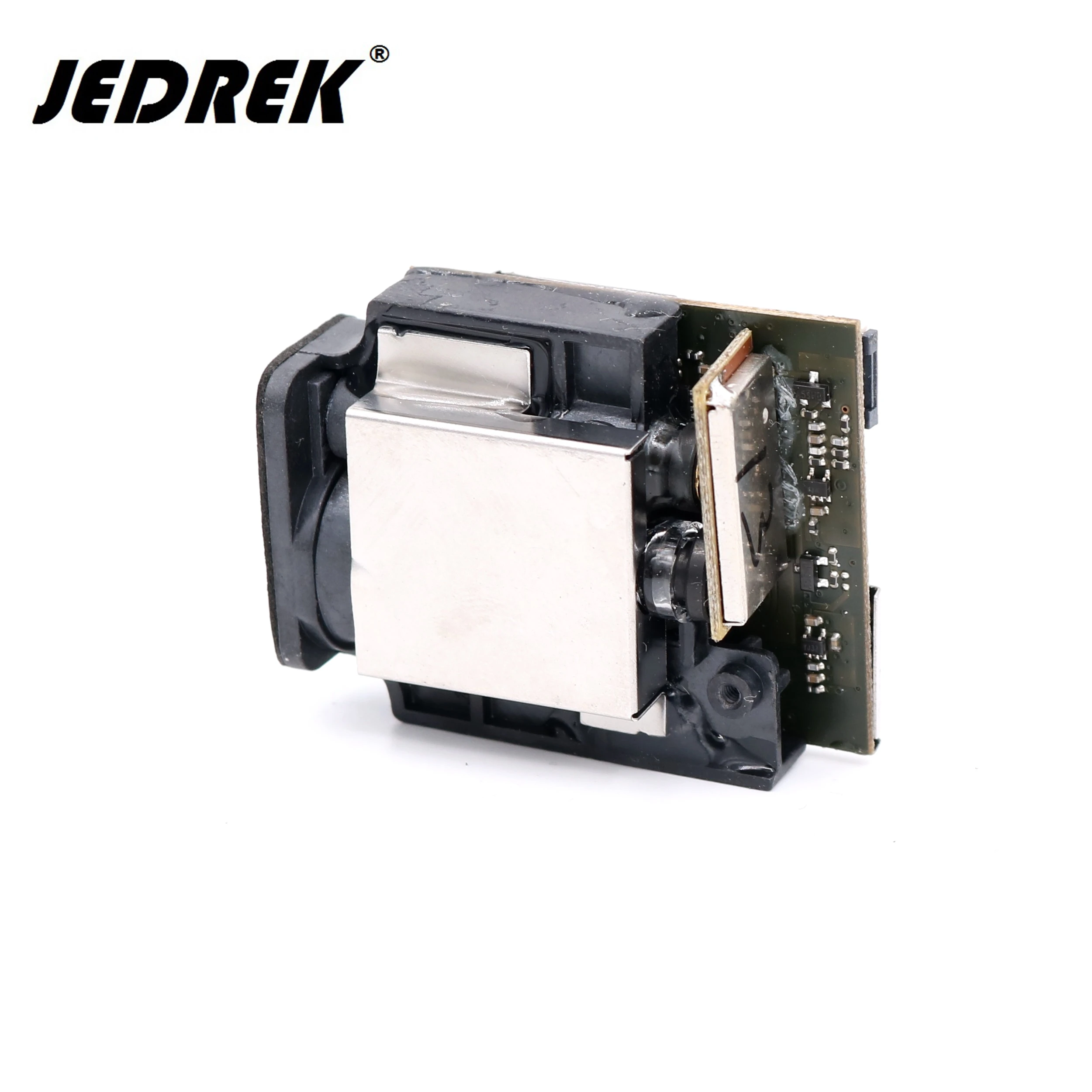

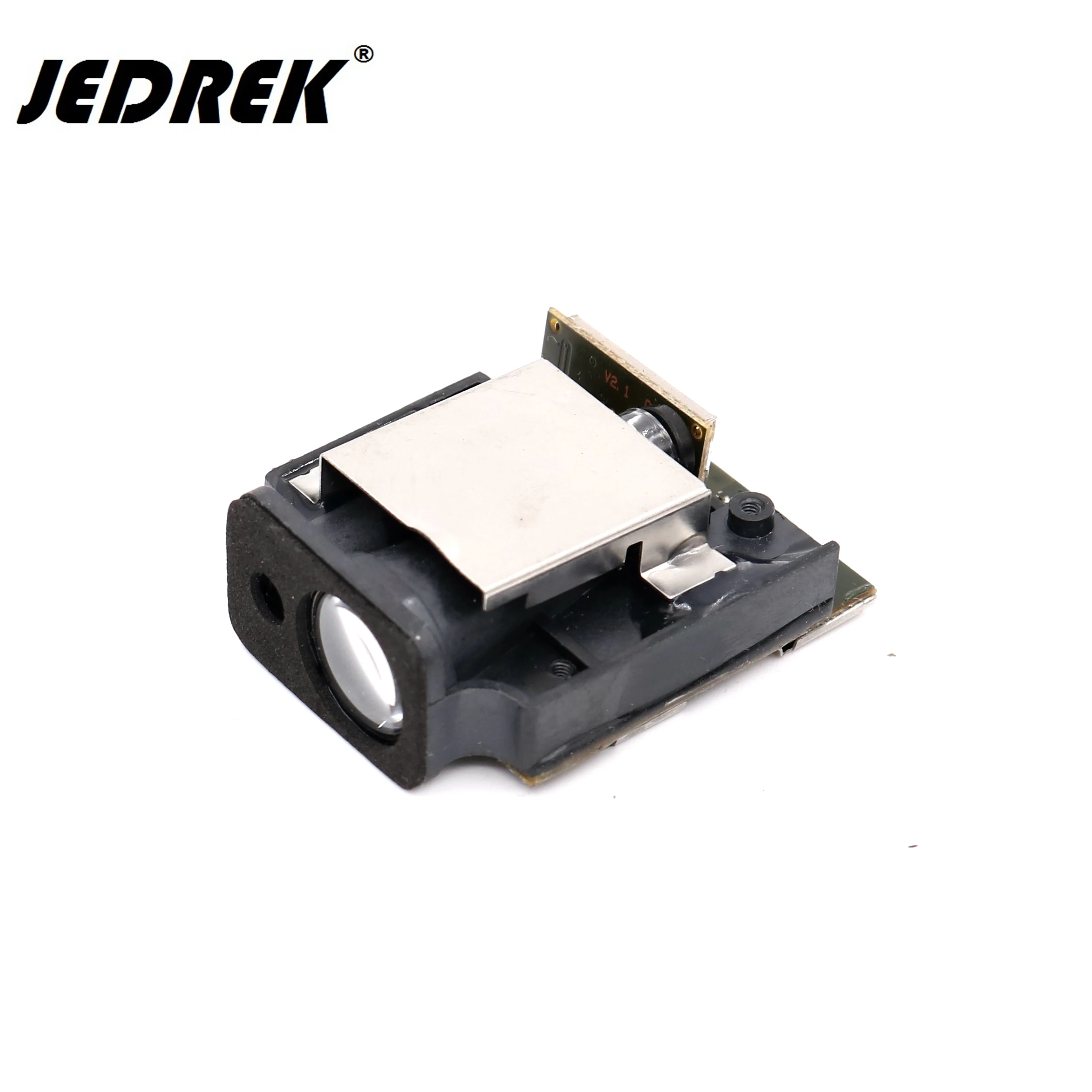

Высокоточный лазерный датчик, дальномер 20 Гц, 80 м, модуль измерения расстояния, интерфейс TTL, ardunio

Параметры: источник питания

Напряжение: 3 В ~ 3,3 В постоянного тока

Ток: 100 мА

Диапазон измерения: 0,01-80 м

Измерение FЧастота: 5 Гц, 10 Гц, 20 Гц (регулируется)

Точность измерения (стандартное отклонение): ± 1 мм

Расстояние единицы измерения: м

Тип лазера: 620-690нм

Класс лазера: класс II,

Скорость передачи данных: 9600bps;

Бит данных: 8 бит;

Стартовая бита: 1bit;

Стоп-бит: 1бит;

Паритет: нет.

Примечания: поскольку интенсивность освещения окружающей среды слишком большая, температура окружающей среды слишком высокая или слишком низкая, отражатель слишком слабый или слишком сильный, или цель шероховатой поверхности, различные цели измерения и среда измерения могут вызвать некоторые ошибки в диапазоне измерений или результатах измерений.

• Адрес устройства ADDR

• Позиция равна 1, считается сверху, когда предмет равен 0, считается от конца (FA 04 08 01 F9),По умолчанию устанавливается «от конца»

• CS чековый байт, он суммирует все байты спереди,Возвращает обратный, плюс 1, в данных, возвращаемых одиночными измерениями и последовательными измерениями, в которых цитаты являются частью данных,Формат-образец асци:123,456 мДисплей31 32 33 2E 34 35 36Значение по умолчанию ADDR80(128)

Команда для чтения данных, когда параметр заводской:Одно измерение:80 06 02 78Непрерывное измерение:80 06 03 77

Устройство отключения:

80 04 02 7A

Установить адрес:

FA 04018081

Изменение расстояния:

FA 04062D01CE-1

FA 04062B01D0+ 1

Временной интервал (1 с):

FA 04 05 01 FC

Установить начальную точку:

FA 04 08 01 F9Топ

FA 04 0800FAЗадние концы

Установить диапазон:

FA 04 0905F45 м

FA 04 090аEF10 м

FA 04 091EДБ30 м

FA040932С750 м

FA040950А980 м

Установить частоту:

FA040а00F8

FA040а05F35

FA040а0аEE10

FA040а14Е420

Установить разрешение:

FA040C01Ф51 мм

FA040C02F40,1 мм

Установите начало измерения при включении питания:

FA040D00Ф5Выключить

FA040D01F4Включить

Единое измерение (трансляция)

FA0606FA

Чтение кэша:

80060773

Контрольный лазер:

8006050174Открытый

8006050075Закрыть

Примечание.Если вам нужно получить более высокую частоту, вам нужно пожертвовать точностью измерения. Когда установленоДо 20 Гц (отправка FA 04 0A 14 E4) точность в режиме непрерывного измерения станет +-4 мм; ЕслиЧастота устанавливается на самую низкую частоту (отправка FA) 04 0A 00 F8), точность в непрерывнойРежим измерения будет в пределах 1 мм.В режиме единого измерения (Отправка 80 06 02 78) точность всегда в пределах 1 мм.
