Краткое содержание:

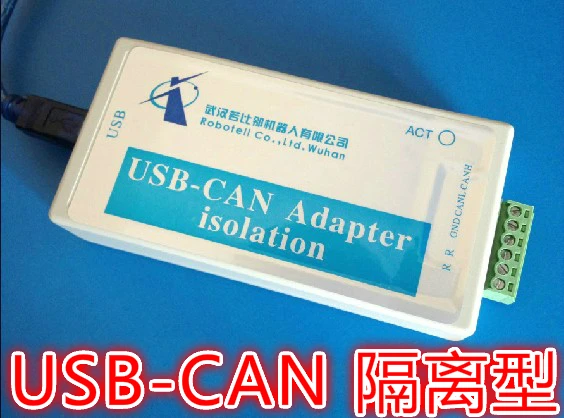

Отладчик USB-CAN-это отладчик CAN-шины с интерфейсом USB2.0 и CAN-интерфейсом. Через отладчик USB-CAN компьютер может быть подключен к стандартной сети can через USB-интерфейс, вы можете облегчить, быструю, точную передачу данных, сбор, обработку и так далее. Отладчик USB-CAN поддерживает произвольные скорости передачи данных между 5Kbps-1Mbps и широко используется в создании лабораторий тестирования fieldbus, промышленного контроля, интеллектуальных зданий, автомобильной электроники и других областей. В то же время, USB-CAN отладчик имеет преимущества небольшого размера, подключи и работай, безопасности и стабильности. Это лучший выбор для пользователей портативной системы.
Область применения:
Обучение Сети CAN, разработка, тестирование;
Быстрый сбор сетевых данных CAN, анализ данных;
Сеть CAN вместо сети RS485;
Большой поток, высокая скорость может сеть связи;
Мониторинг сетевых данных в промышленном масштабе.
Основной индекс производительности:
В схеме используется высокоскоростная изоляционная часть оптопары DC/DC + (1000 в), подходящая для промышленной среды;
Интерфейс USB поддерживает USB2.0 и совместим с USB1.1;
Преобразование протоколов USB и CAN-шины;
Поддержка протоколов CAN 2.0A и 2.0B активный режим;
Поддержка двусторонней передачи, может трансивер;
Поддержка CAN стандартного идентификатора формата (11 бит) и расширенного формата (29 бит);
Поддержка удаленного кадра данных, формата кадра;
Контроллер CAN скорость передачи данных до 1 Мбит/с, может ли конфигурация программного обеспечения;
Поддержка режима автоматической ретрансмиссии, через конфигурацию программного обеспечения;
Поддержка автоматического Оффлайн-режима управления, через конфигурацию программного обеспечения;
Поддержка 14 фильтров, можно настраивать по;
Программное обеспечение ПК поддерживает графическую многоканальную кривую показывает, что может заменить Логический анализатор, повысить эффективность отладки, найти проблему;
Предоставляет инструкции по программированию пользователей и исходный файл библиотеки связи (VC ++), поддерживает двухкратную разработку;
Поддержка WINXP/WIN7 32/64.
Описание интерфейса:
CANH, CANL, GND, NC, R, R
Два контакта R подключаются к 120 евро терминальным резисторам и отключаются от 120 евро терминальных резисторов
