Плата адаптера для макетной платы

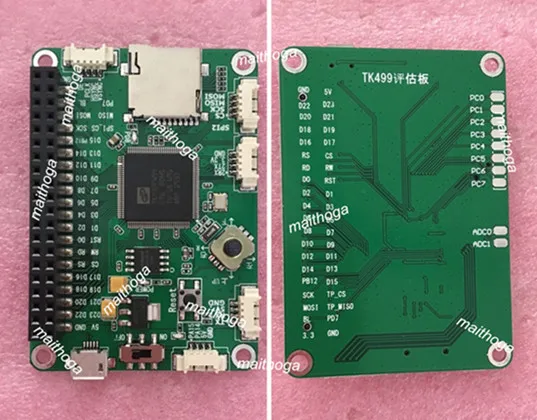

Особенности

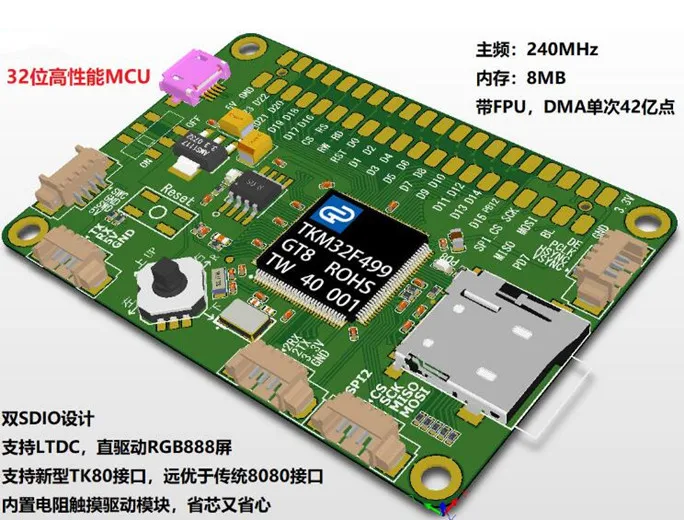

1. Высокопроизводительный 32 бит MCU, частота 240 м, он может легко управлять большими экранами
2. Плата имеет интерфейс TK80 и совместим с интерфейсом 8080, поддерживает 1-24 бит и 16 м цвета ЖК-дисплея
3. Используется для флэш-памяти QSPI 8 Мб, поэтому он может положить больше фотографий и слов, а полная скорость в 10 раз выше, чем раньше
4. Чип F4 с блоком управления с плавающей точкой FPU, который может поддерживать передовые функции части FPU в emWin
5. Объем встроенной памяти чипа достигает 8 Мб, поэтому нет необходимости подключать в дорогой 32-битный Оперативная память, которая может легко запускать сложные emWin интерфейс
6. Используется для программы загрузки USB, один кабель передачи данных может загрузить программу и попрощаться со всеми видами ссылки
7. Встроенный резистивный сенсорный сервис IP core может непосредственно управлять резистивным прикосновением без добавления чипа XPT2046
8. Поддержка LTDC, RGB888 (16 м цветов), обратная совместимость RGB666, 565, 555 и т. д.
9. Tf-карта использует аппаратный SDIO режим и сочетается с эффективной файловой системой FATFS. Удельная скорость намного выше, чем у аналогового IO + SPI

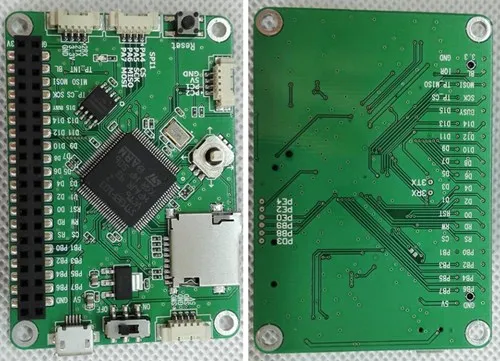

Основная плата STM32F103VCT6 STM32
1. Используется для чипа STM32F103VCT6, 256 КБ флэш-памяти и 256K дополнительной емкости, в общей сложности 512KB FLASH, 64K супер RAM, работает операционная система uc без давления
2. И usb-порт, и J-LINK порт загрузки имеют функцию источника питания, что удобно. Необходимо вводить более N линий без проведения эксперимента
3. Принять высококачественный USB разъем
4. TF держатель для карт дизайн режим с SDIO режим подключения, высокая скорость и высокая эффективность
5. Lead out FSMC интерфейс, который удобен для подключения TFT LCD экрана и других периферийных устройств. С помощью FSMC для очистки ЖК-экрана скорость намного превышает режим имитации порта IO.
6. 64 М бит (емкость 8 Мб) SPI FLASH
7. С SW интерфейс отладки, он может быть отлажен непосредственно на keil MDK программного обеспечения
8. Все устройства установлены на поверхности
9. С пятью кнопками навигации, все пять кнопок, обычно используемых для дизайна интерфейса, таких как вверх, вниз, влево, вправо и подтвердить, доступны, что упрощает выбор меню
