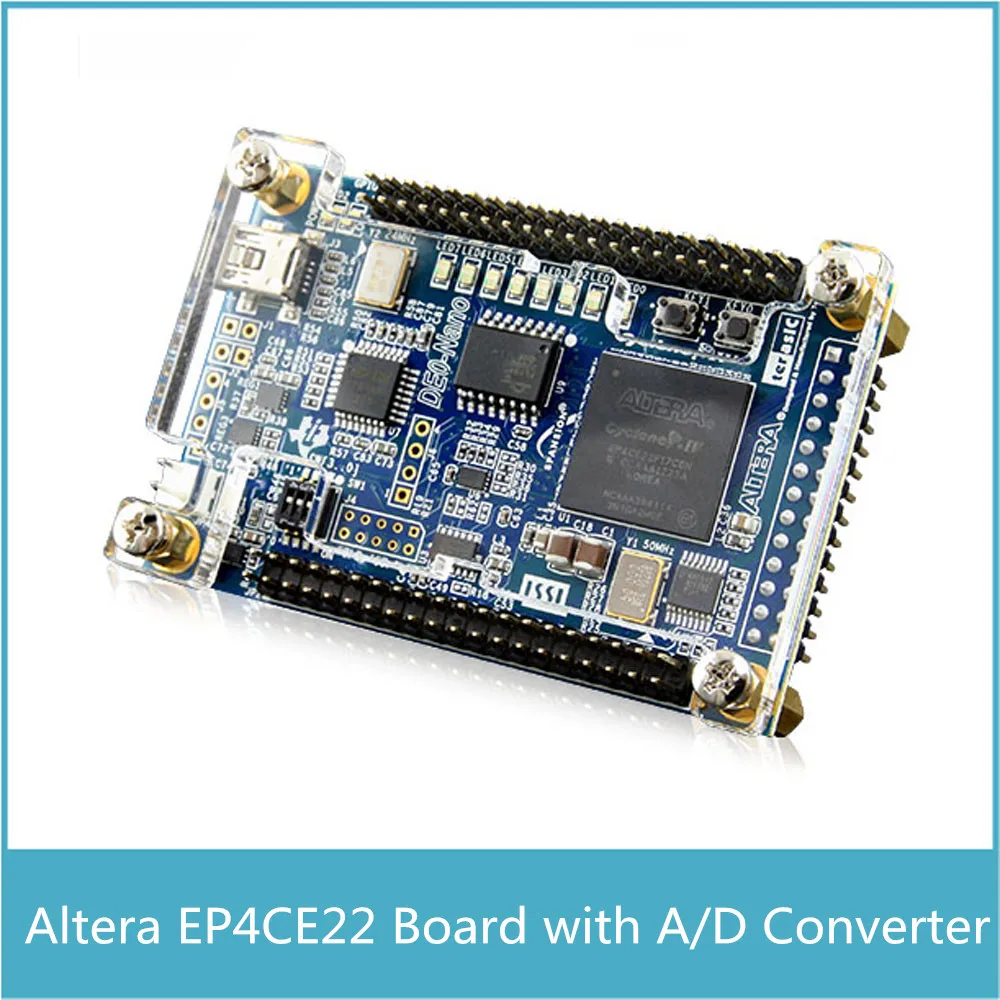

Altera Cyclone IV EP4CE22 FPGA макетная плата Altera DE0-Nano с 32 Мб SDRAM 8-канальный AD с USB Blaster

Бесплатная доставка Altera Cyclone Характеристическая вязкость полимера EP4CE22 FPGA Совет по развитию Altera демонстрационная плата EP4CE FPGA карты с 32 Мб SDRAM (синхронное динамическое ОЗУ 8-канальный аналого-цифрового преобразователя

Циклон IV EP4CE22F17C6N FPGA

22320 элементы логики (LEs)

594 Встроенная память (Kbits)

66 встроенных 18x18 мультипликаторов

4 Pls общего назначения

153 максимальные контакты FPGA I/O

Состояние Конфигурации и элементы настройки

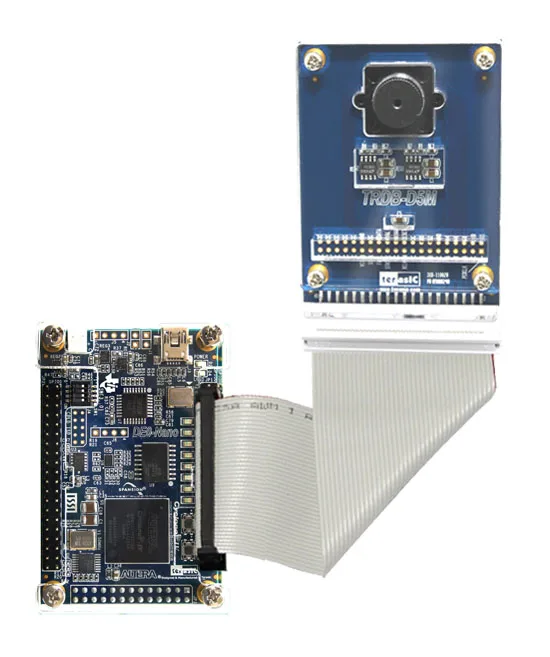

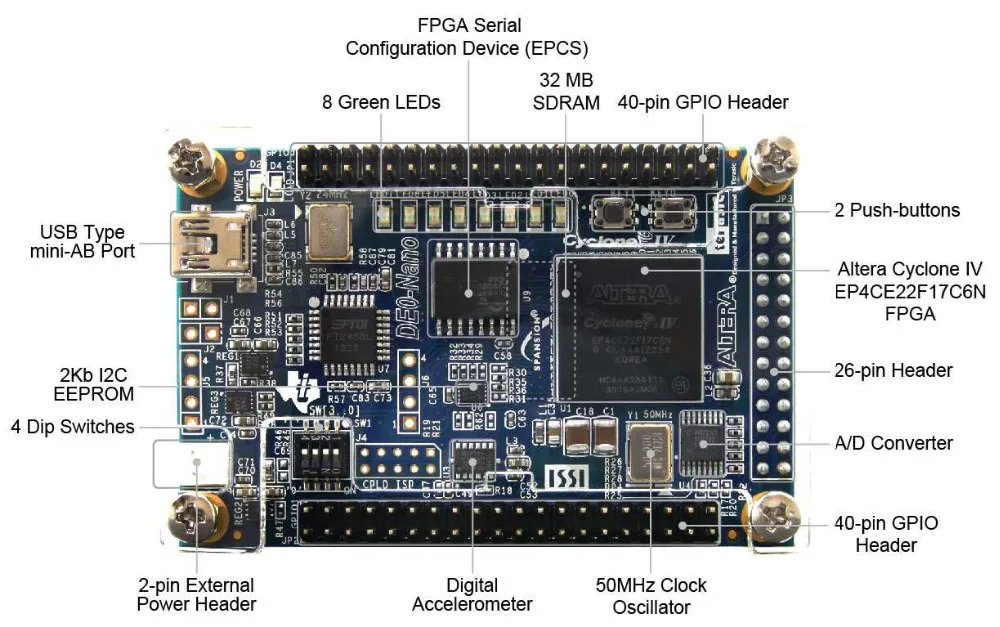

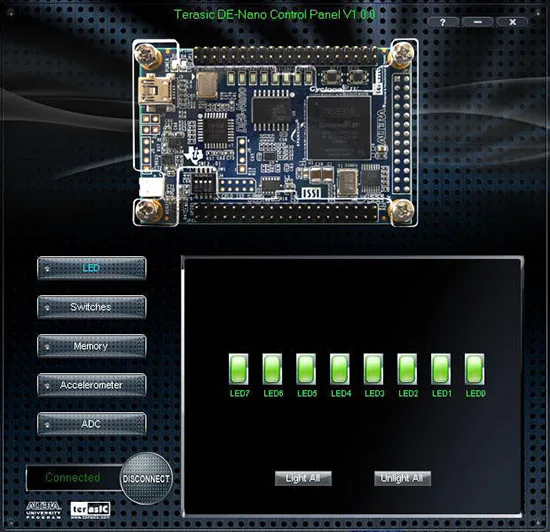

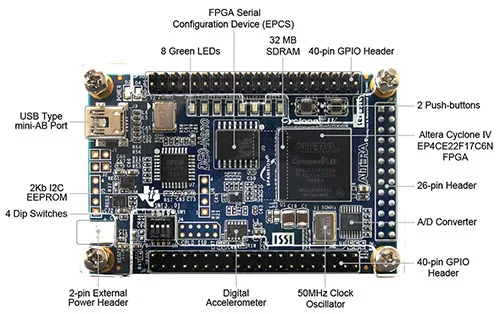

Бортовой usb-адаптер для программирования, вы можете использовать кабель mini-USB для программирования платы

Устройство последовательной конфигурации FPGA (EPCS)

Расширительный заголовок

Два 40-штырьковые наконечники (GPIO) обеспечивает 72 3,3 V ввода/вывода

Два 5V питания шпильки, два 3,3 V мощность шпильки и четыре дорожный шпильки

Один 26-штыревой разъём обеспечивает 16 3,3 V цифрового ввода/вывода и 8 аналоговые входные контакты для подключения к аналогу датчики и т. д

Устройства памяти

32 Мб SDRAM

2кБ I2C EEPROM

Общий вход/выход пользователя

8 зеленых светодиодов

2 раздельных кнопки

4 дип-переключателя

G-Сенсор

ADI ADXL345, 3-х осевой акселерометр с высоким разрешением (13-бит)

Преобразователь A/D

NS ADC128S022, 8 каналов, 12-битный аналого-цифровой преобразователь

50 КСП до 200 КСП

Система часов

Бортовой 50 МГц часовой осциллятор

Питание

Порт USB mini-AB (5 В)

Два разъема GPIO 5 в постоянного тока (5 В)

2-контактный потребности во внешнем источнике питания коллектора (3,6-5,7 V)

Размер:49 мм * 75,2 мм

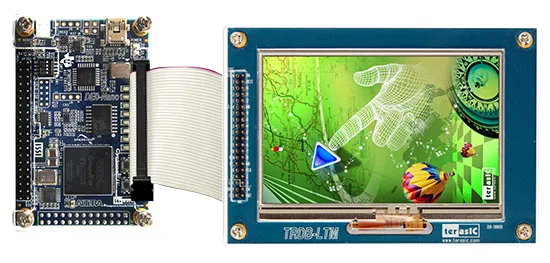

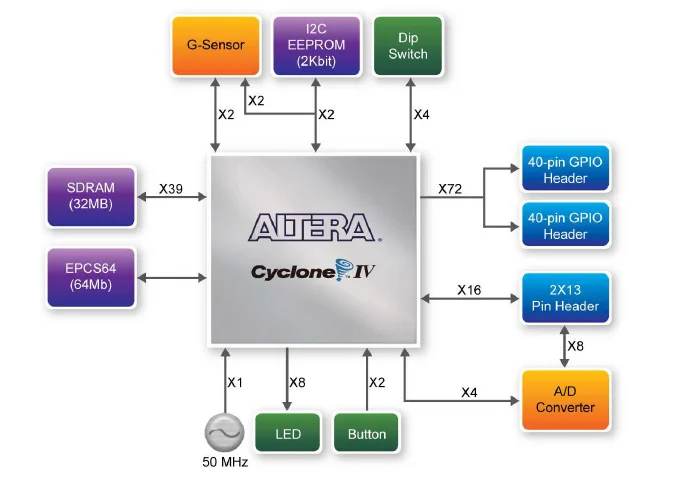

Блок-схема платы:

Чтобы обеспечить максимальную гибкость для пользователей, все соединения производятся через устройство Cyclone IV FPGA. Таким образом, пользователь может настроить FPGA для реализации любого дизайна системы.

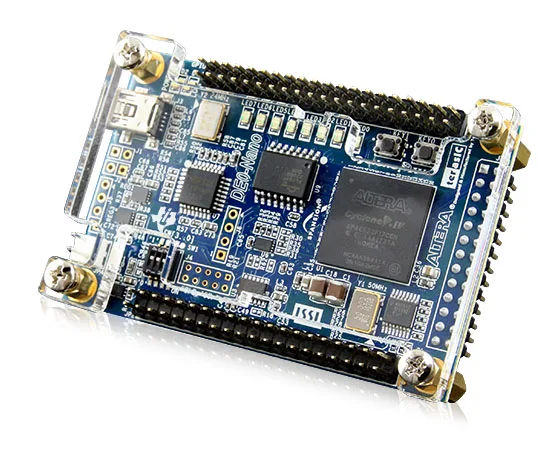

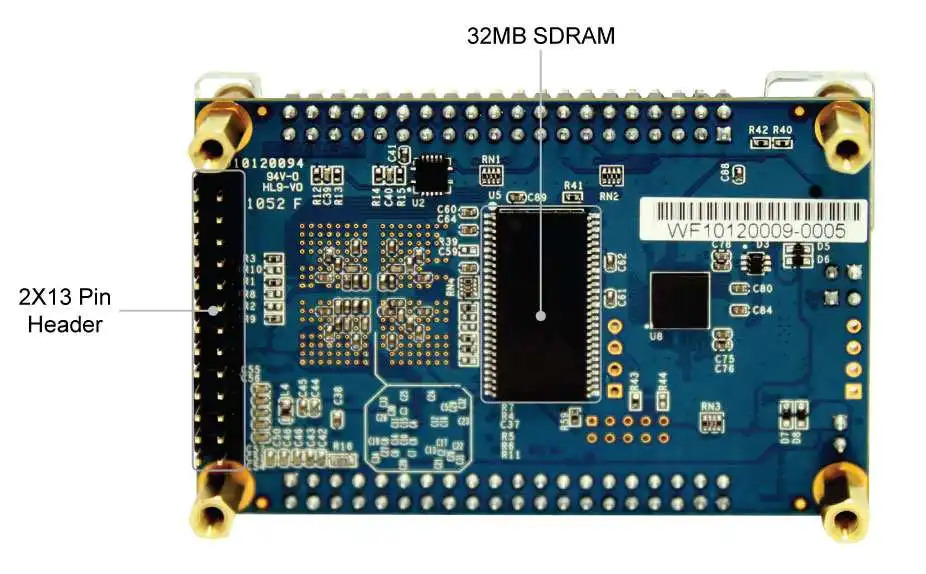

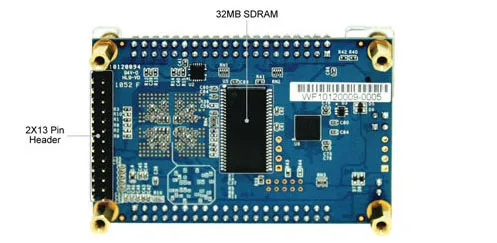

Схема PCB и компонентов:

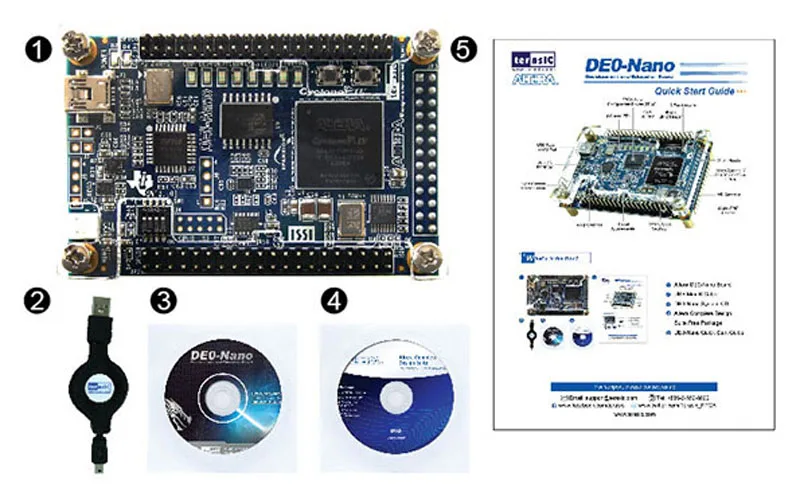

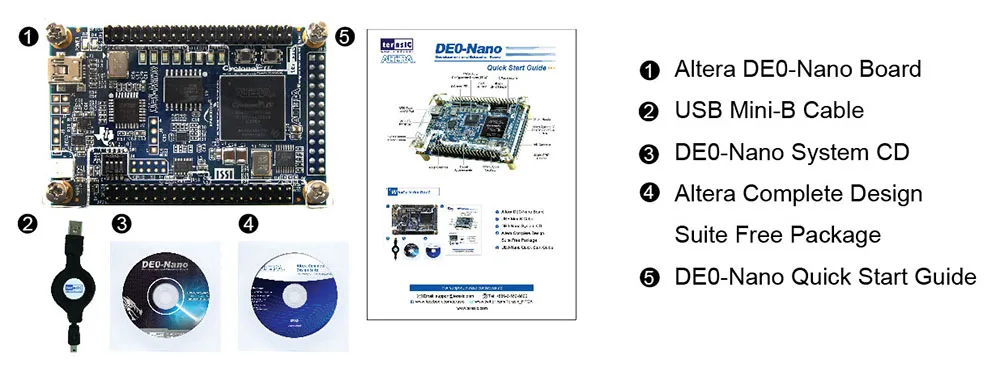

Список доставки:

1 * плата разработки Altera EP4CE22

1 * usb кабель Mini-B (может использоваться для программирования платы)
