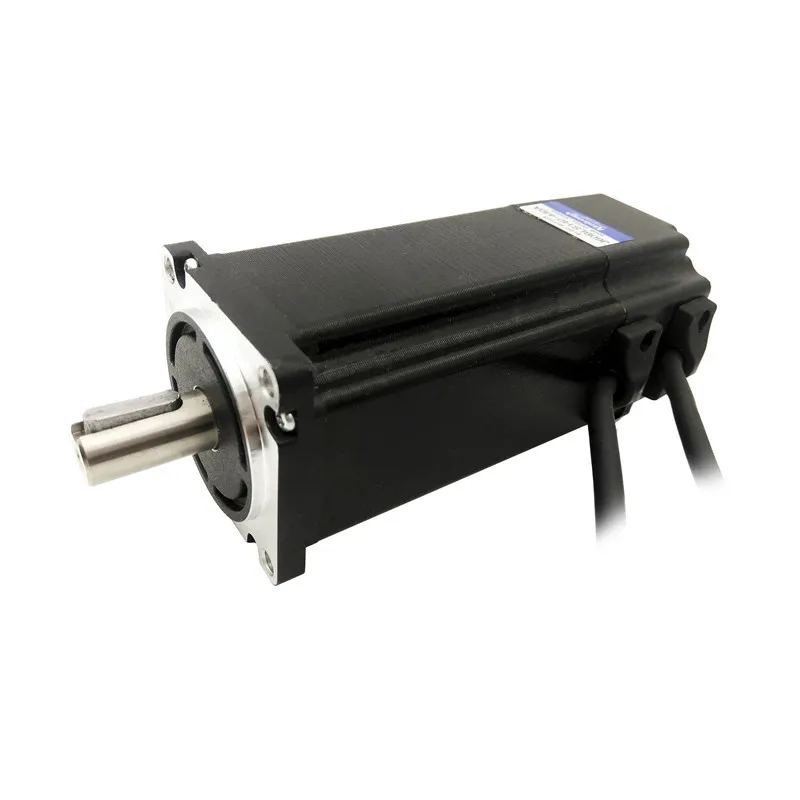

400W 3000 об/мин 48V 1.25N. М BLDC мотор фланец 60 мм J60BLS140-430A с бесщеточным двигателем постоянного тока 3 фазы на всю длину туловища 140 мм
Если вам нужна 3D модель двигателя, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам по электронной почте.
И вот ссылка для подходящего драйвера:
Https://www.aliexpress.com/item/32845917155.html
Тип обмотки
Звезда
Угол эффекта Холла
120 °
Класс изоляции
B
Диапазон температуры окружающей среды
-20 °C ~ + 50 °C
Сопротивление изоляции
100 MΩMin 500VDC
Диэлектрическая прочность
500 В переменного тока 1 минута
Количество полюсов/фаз
8/3
Параметры
Модель
Напряжение
(VDC)
Номинальные параметры
Пик
Крутящий момент
(Н. М)
Крутящий момент
Постоянная
(N.m/A)
Задняя часть
EMF
(V/k RPM)
Ротор
Инерция
(Кг. Мм2)
Длина
(Д: мм)
Вес
(Кг)
Скорость
(Об/мин)
Крутящий момент
(Н. М)
Ток
(A)
Мощность
(Ш)
J60BLS99-430A
48
3000
0,65
6,5
200
1,95
0,065
4,5
48
99
1,25
J60BLS120-430A
3000
0,95
8,8
300
2,85
0,126
9,3
72
120
1,65
J60BLS140-430A
3000
1,25
11,5
400
3,81
0,127
9,2
96
140
2,05
Единица измерения: мм
Схема проводки
Примечание:
При установке двигателя обязательно Зафиксируйте положение с помощью передней крышки двигателя и обратите внимание на допуск, строго гарантируя концентрацию вала двигателя и нагрузку.
