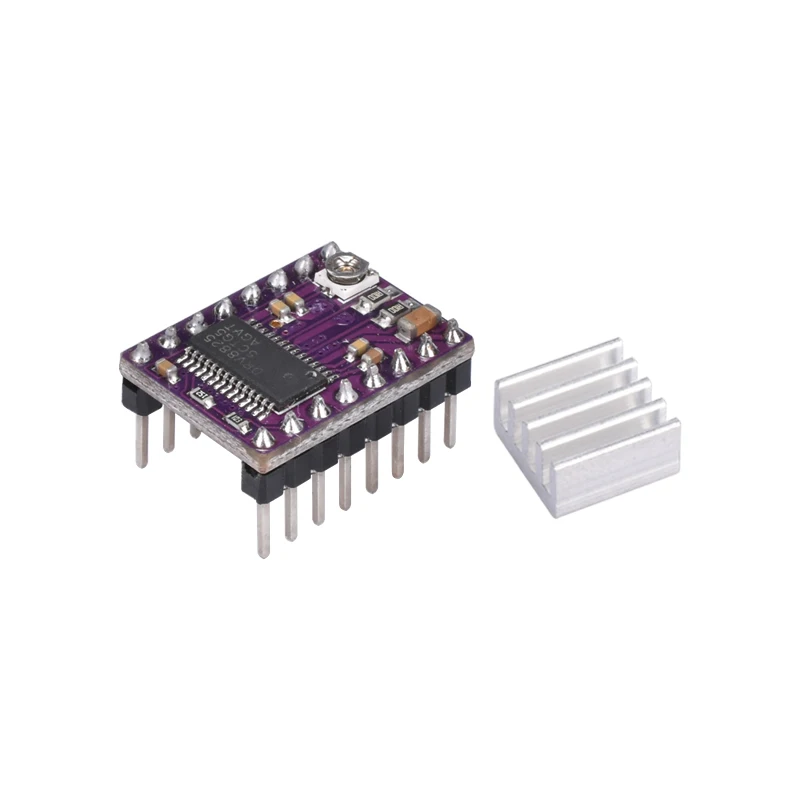

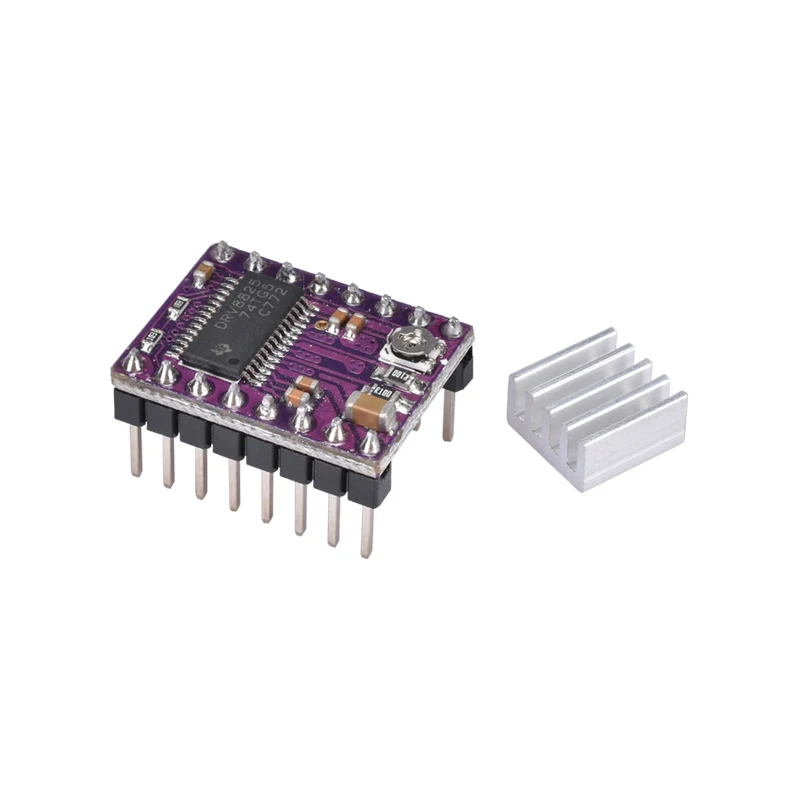

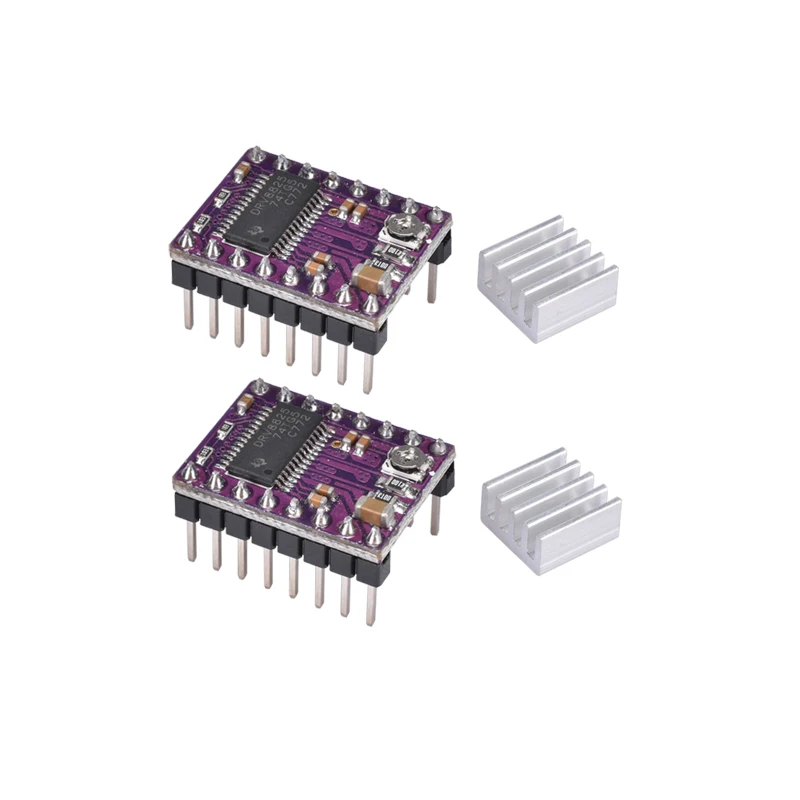

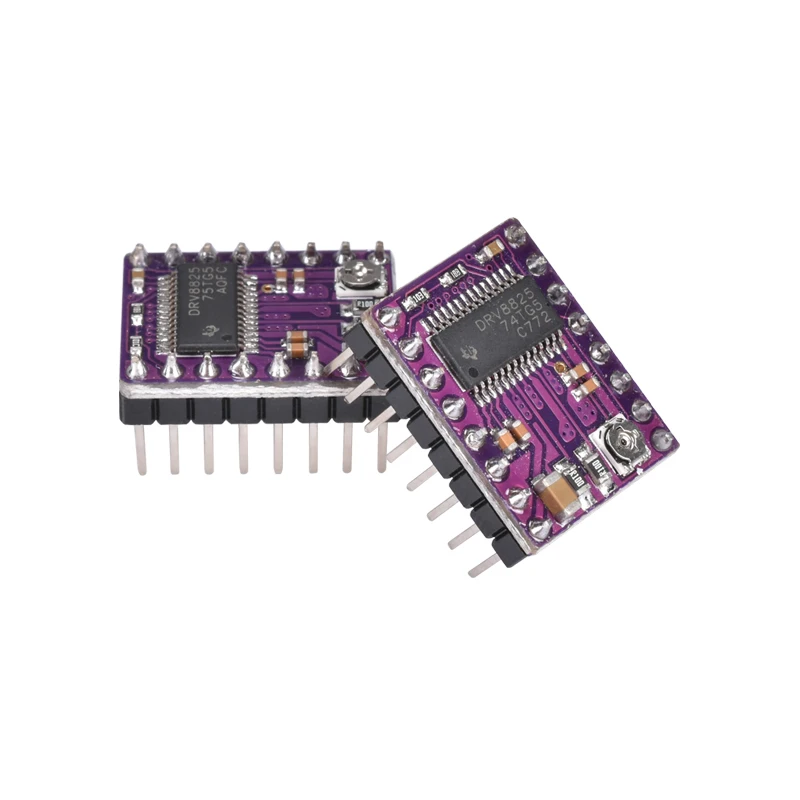

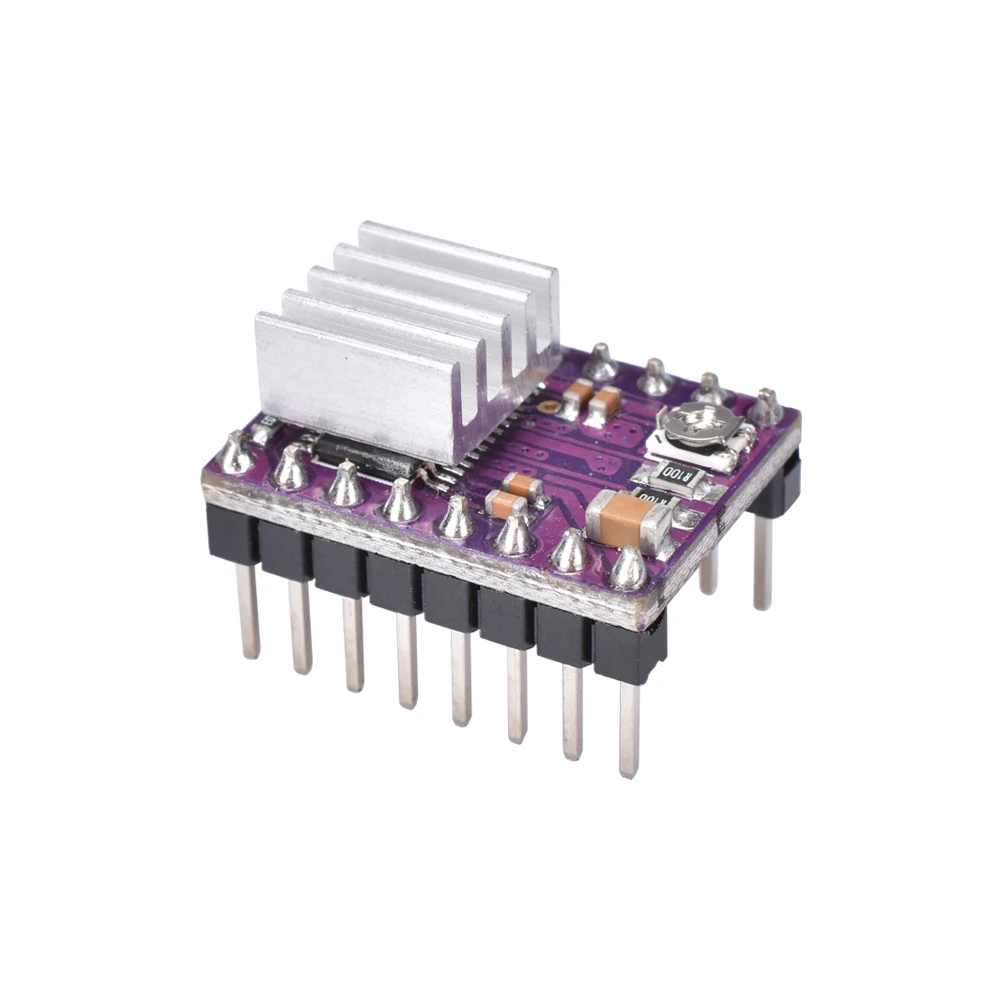

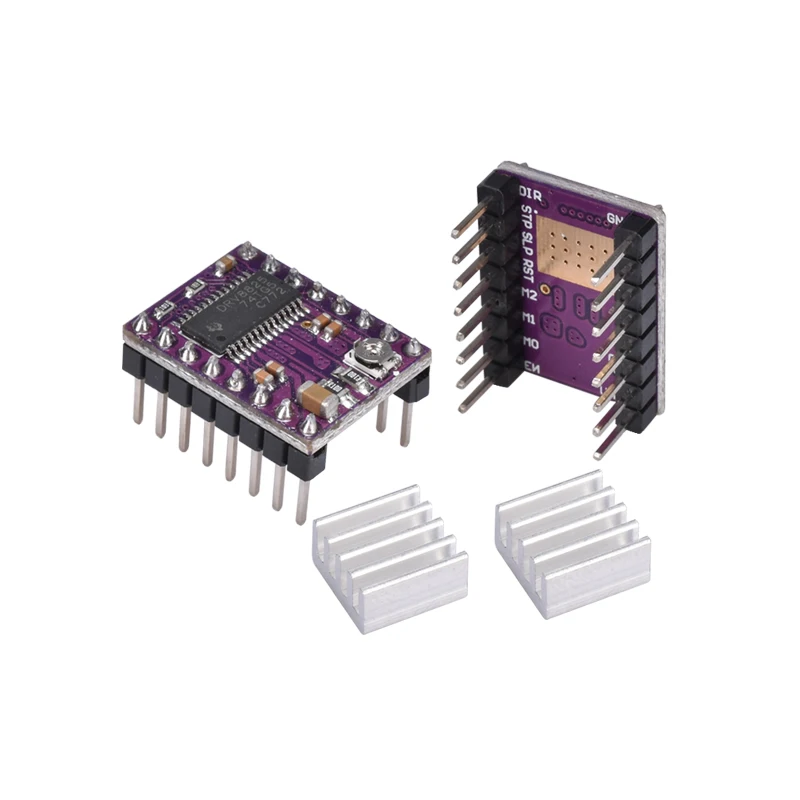

Драйвер шагового двигателя Stepstick Drv8825 с радиатором Reprap 4-слойная печатная плата Запчасти для 3D-принтера Ramps 1,4 заменить A4988

Добро пожаловать в наш магазин

Введение:

Несущая плата драйвера шагового двигателя DRV8825 TI DRV8825 micro bipolar stepper motor drive является прорывом. Модуль имеет распиновку и интерфейс с нашим держателем шагового двигателя A4988 почти такой же, поэтому его можно использовать как лучшую производительность замены выдвижной панели меню во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз на 1/32 шаг). Он использует напряжение 8,2-45 В, может обеспечивать до 1,5 на фазу без радиатора или принудительного потока воздуха (до 2,2 на объем достаточное дополнительное охлаждение).

Простой интерфейс управления шагами и направлением

2. Шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг

3. Может напрямую подключаться к системам 3,3 В и 5 В

4. Тепловое отключение при перегреве, отключение при перегрузке по току, Блокировка при пониженном напряжении

5 Защита от короткого замыкания на землю

6. 4-слойная медная печатная плата 2 унции для улучшения тепловыделения

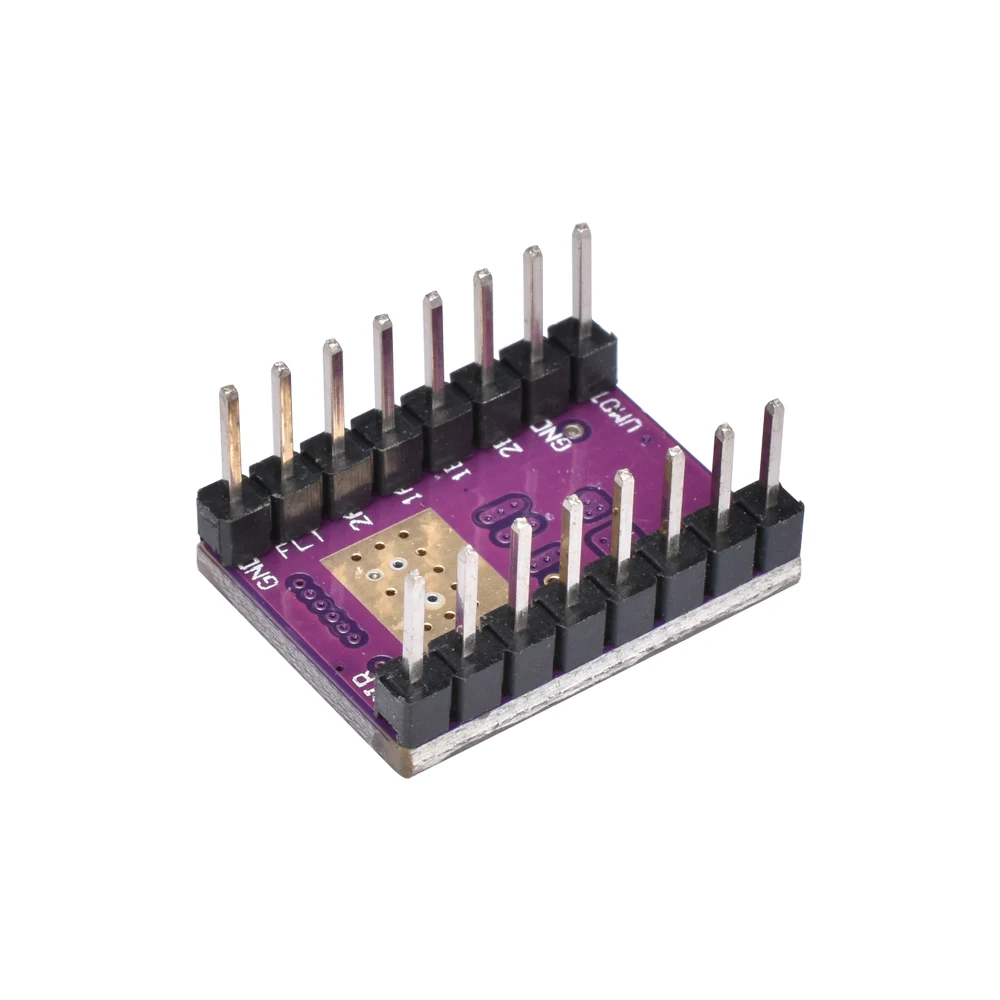

7. Открытая паяльная поверхность под нижней частью IC драйвера на печатной плате

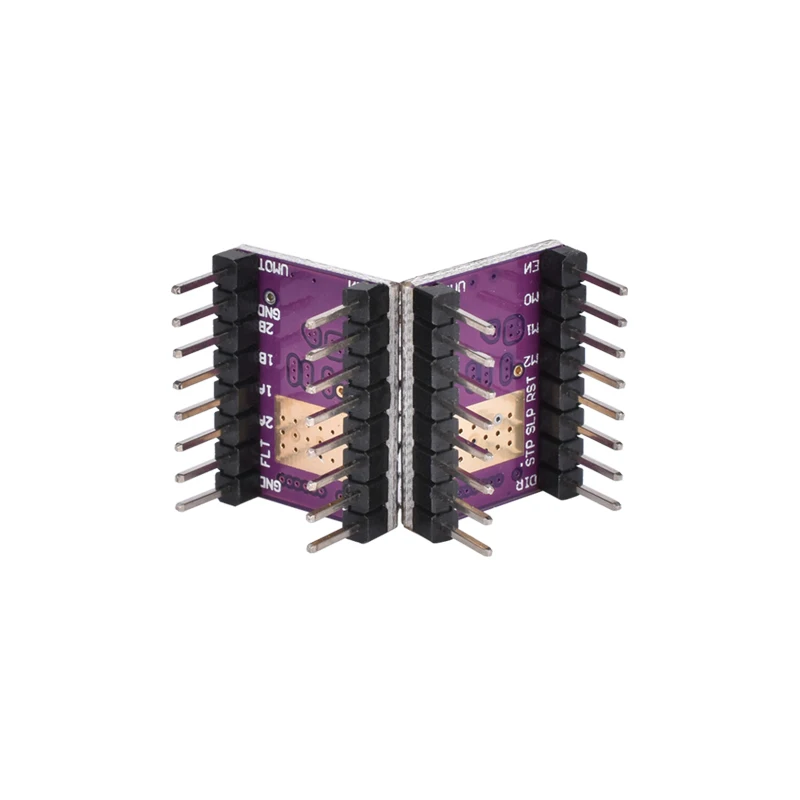

8. Размер модуля, контакты и интерфейс, соответствующие операторам шагового двигателя A4988 разными способами

9. Регулируемый контроль тока позволяет вам установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более для достижения более высокой скорости максимального шага выходного тока

10. Умный контроль измельчения автоматически выбирает правильный режим затухания тока (быстрое затухание или медленное затухание)

11 Максимальное напряжение питания 45 в

12 встроенных регуляторов напряжения (необходимость любого внешнего логического напряжения питания)

1 шт. * DRV8825 + радиатор
