Последнее обновление: 10.03.2022
Примечание: купите модуль 4G для этой платы,Клише здесь
Сопутствующие товары:

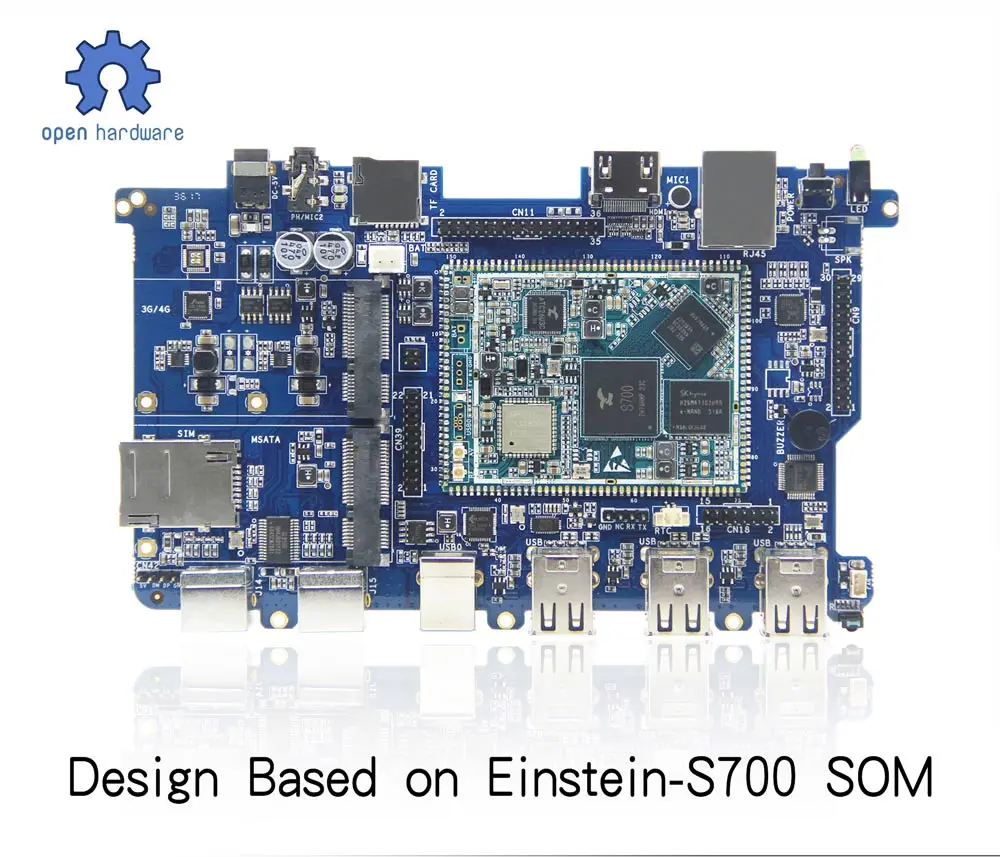

CubieAIO-S700 с открытым исходным кодом все в одном мини-встроенном компьютере, особенно ориентирован на многие Android и Linux промышленные приложения. Это устройство интегрирует все функции и интерфейсы компьютера в очень небольшом размере, включая хост, дисплей и сенсорную панель. Он может быть использован в качестве конечного продукта для многих вычислений и управления приложениями во всех отраслях промышленности. Из-за его открытого исходного кода, люди могут использовать его в качестве макетной платы, получить все исходные коды, документы, а также могут обсудить технические вопросы на различных площадках. Но кроме того, большинство инновационных проектов могут быть легко выполнены на основе этого, так как основная плата CubieAIO-S700 разработана с небольшим компьютерным модулем, который называется Einstein-S700 SOM. Einstein-S700 является самостоятельным товарным продуктом в компании CubieTech, на данный момент CubieAIO-S700 на самом деле является официальным образцом дизайна для пользователей компьютерного модуля. Мы надеемся, что разработчики в кратчайшие сроки составят список своих продуктов с помощью этого проектного решения.

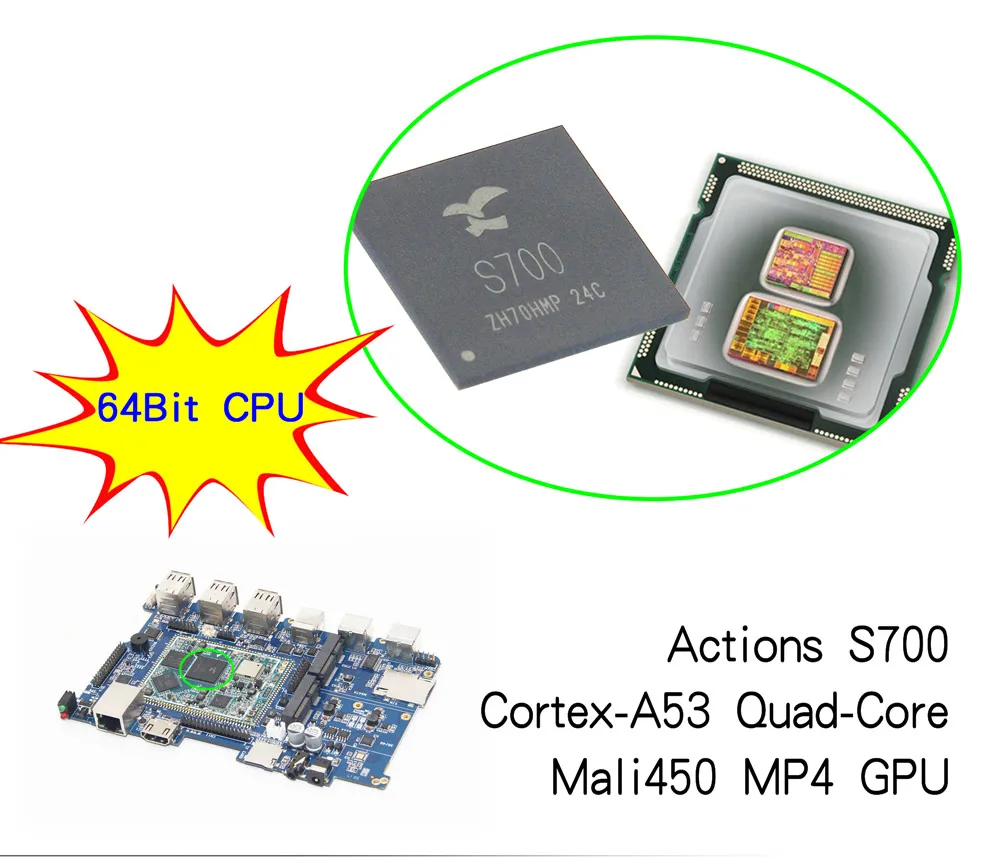

· SOC: действия SOC S700,ARM Cortex-A53 четырехъядерный процессор, Mali450 MP4 GPU

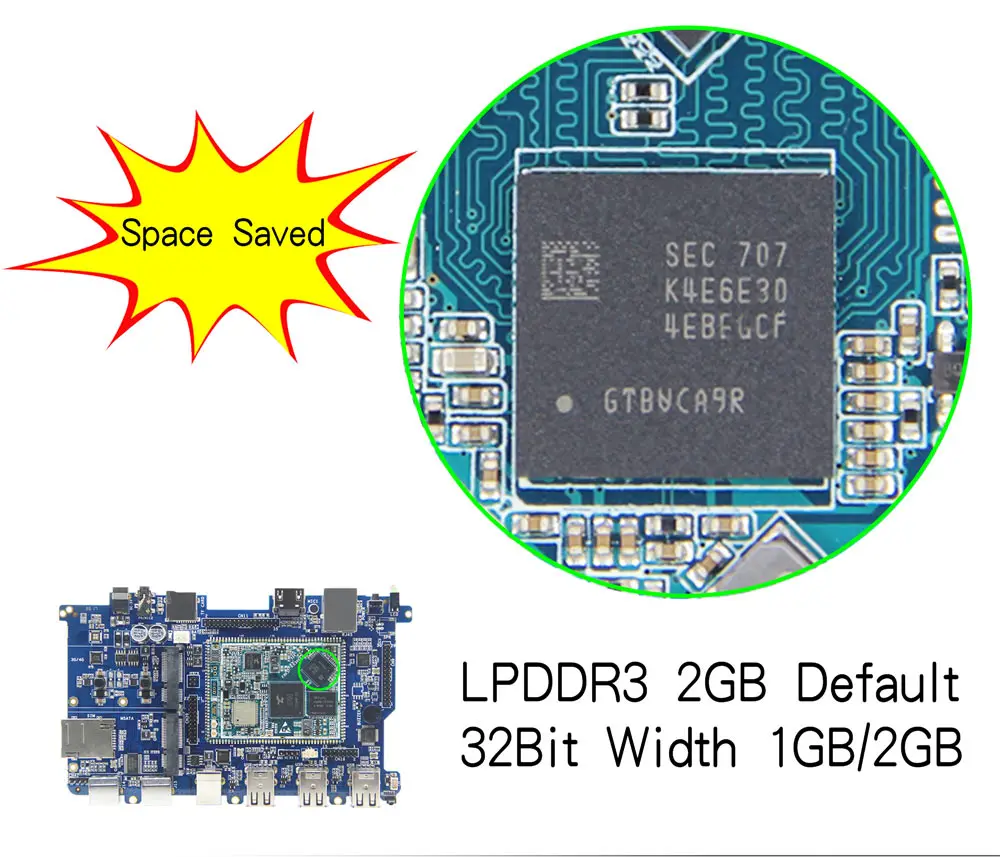

·2 Гб DDR3

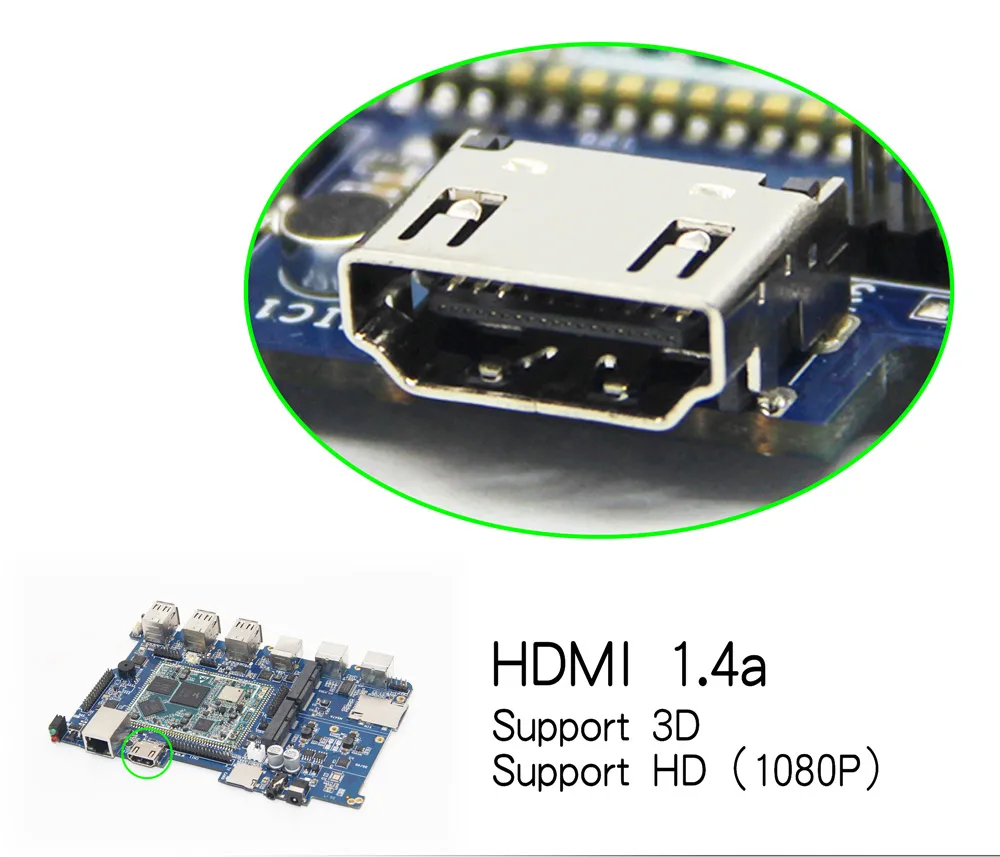

· Выход дисплея HDMI и VGA 1080P @ 60 Гц

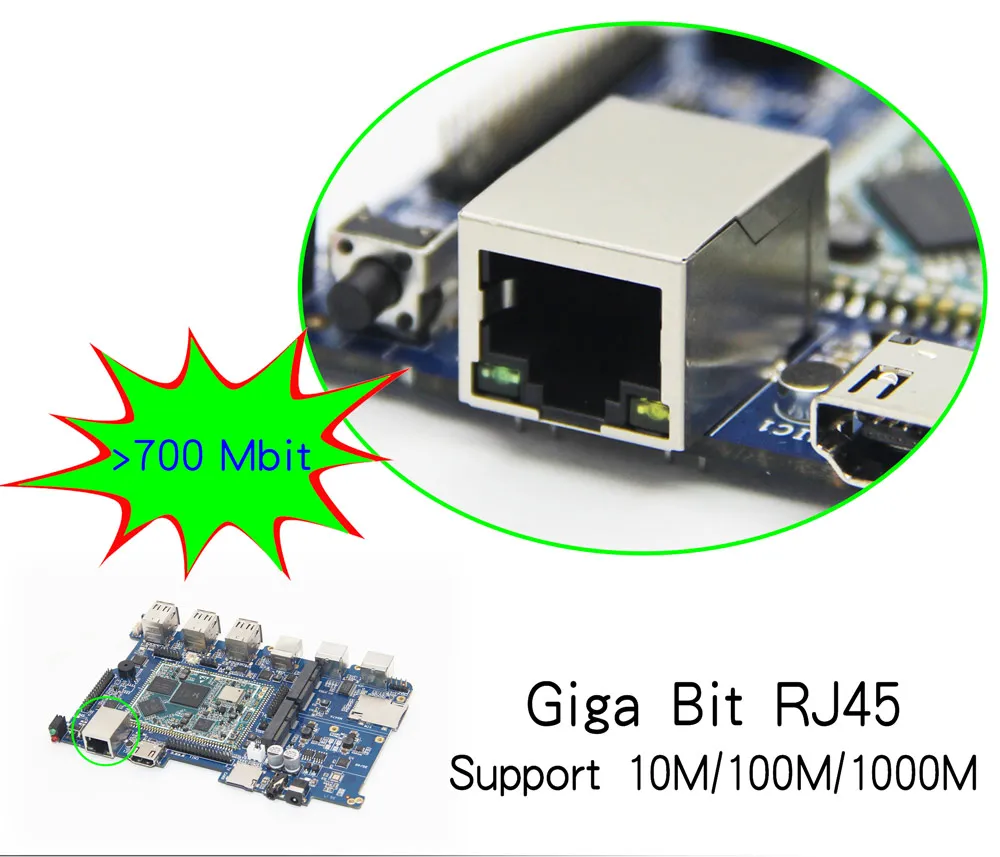

· 10/100M/1000M Ethernet RJ45

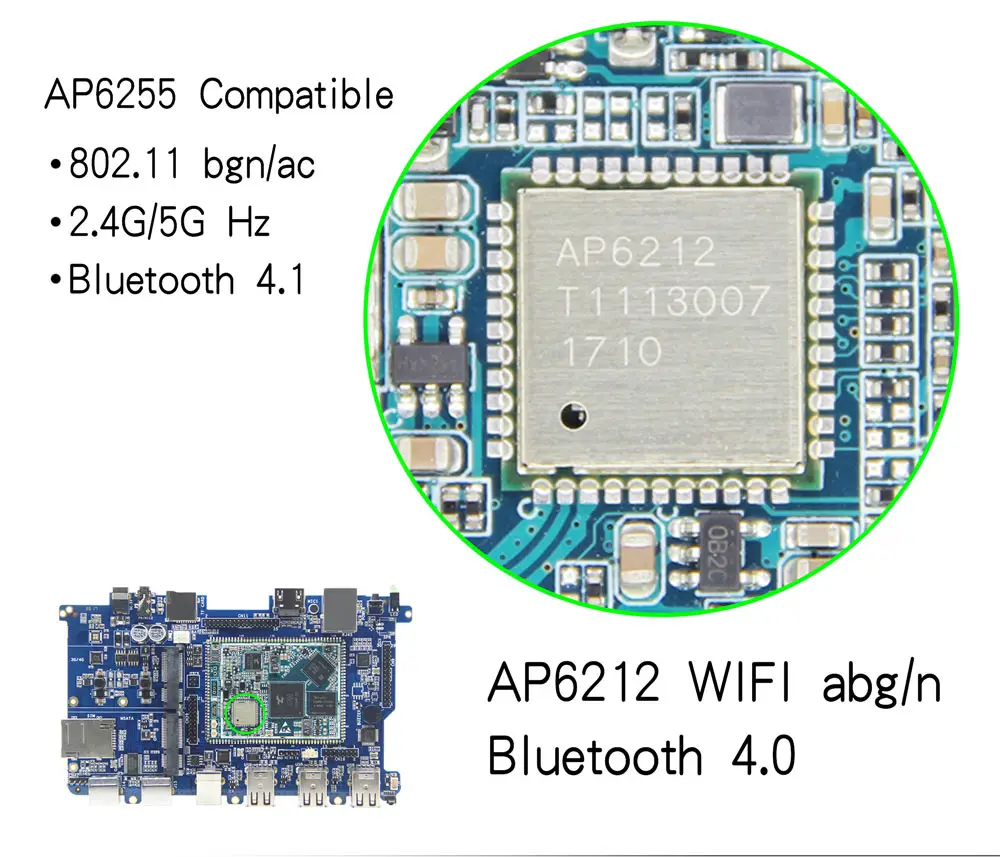

· Беспроводное соединение Wifi + BT 4,0 с внешней антенной
· Поддержка интерфейса SATA 2,0 MSATA

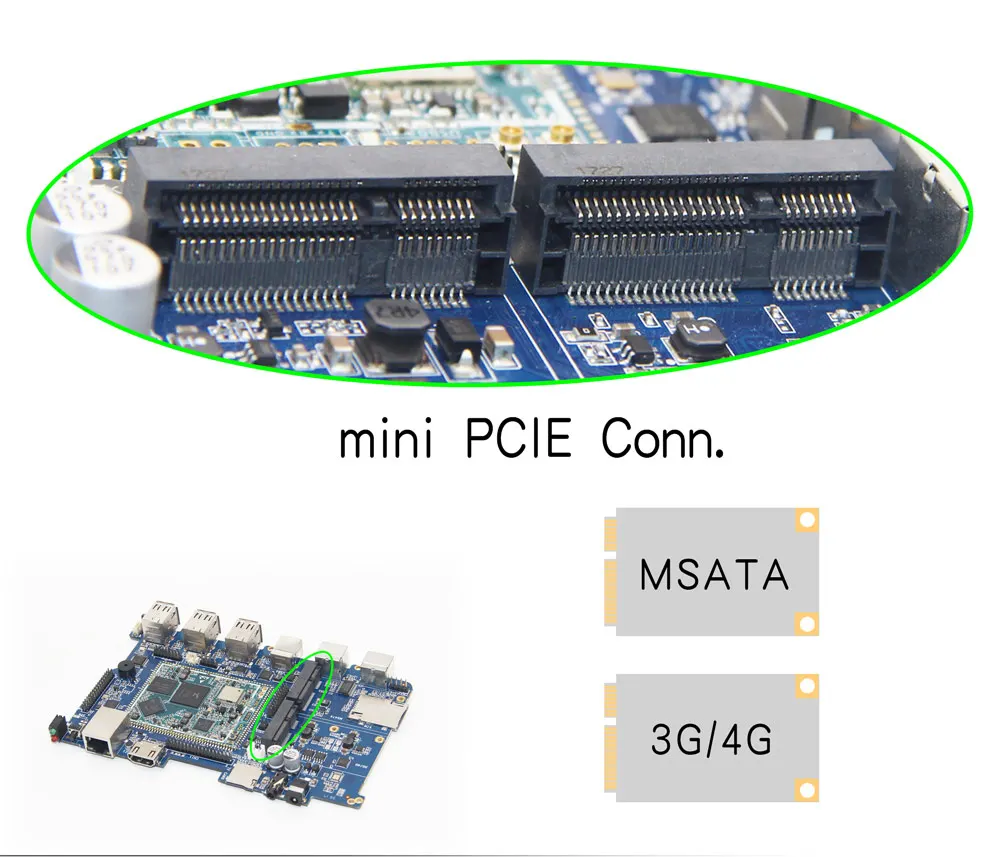

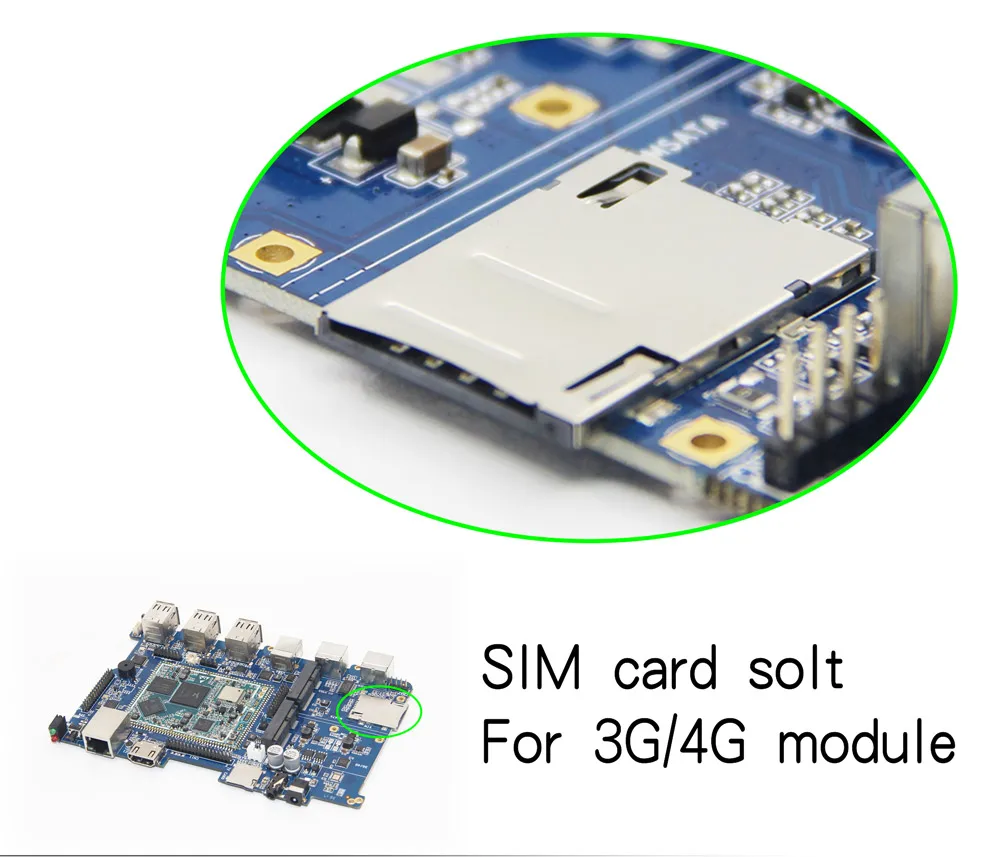

· Поддержка модуля miniPCIE 3G/4G с передачей данных

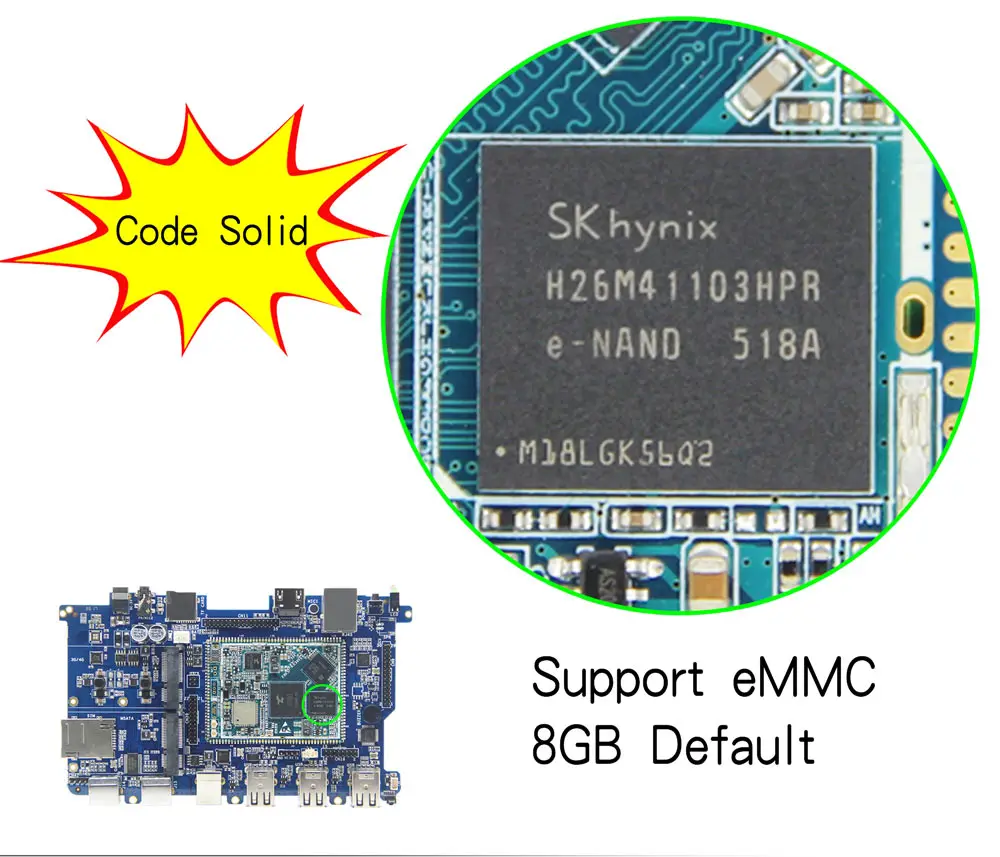

· Решение для хранения данных:8 ГБ emmc (по умолчанию)

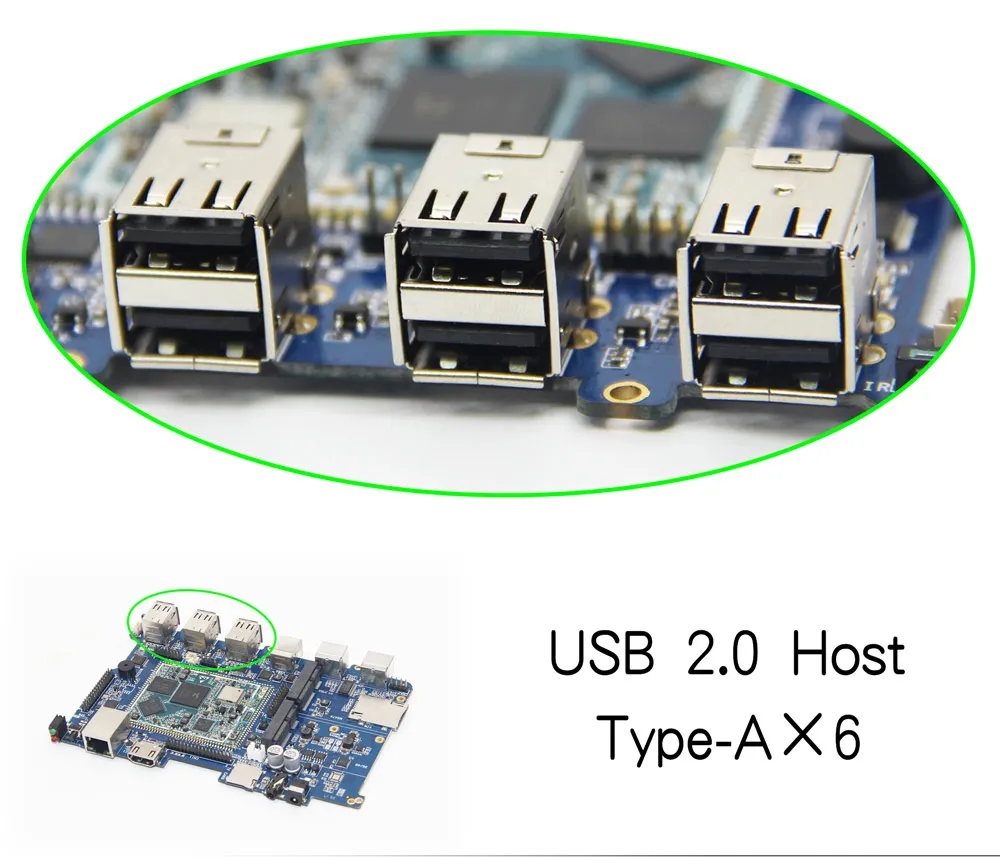

· 6 x usb-хост, 1 x OTG, 1 x Toslink (оптический SPDIF), 1 x ИК, 2 x светодиоды, 1 x разъем для наушников и микрофона, 3 x клавиши
· Питание: 5 в пост. Тока @ 4A, поддержка аккумулятора в режиме реального времени

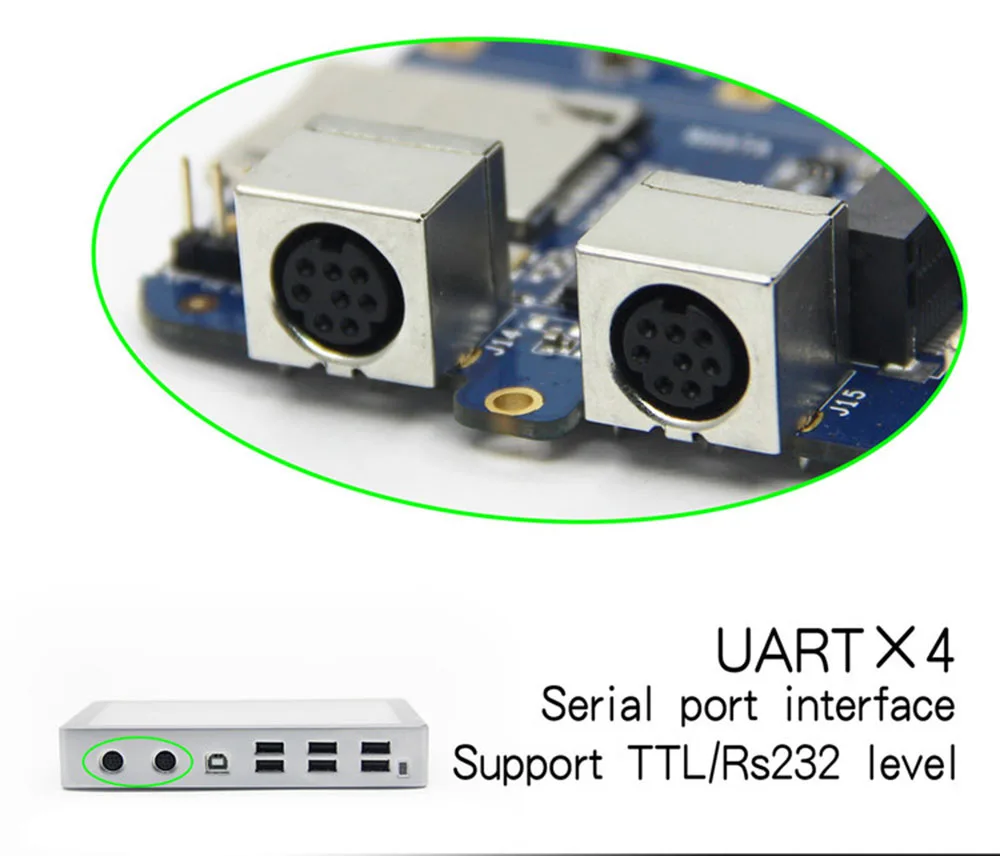

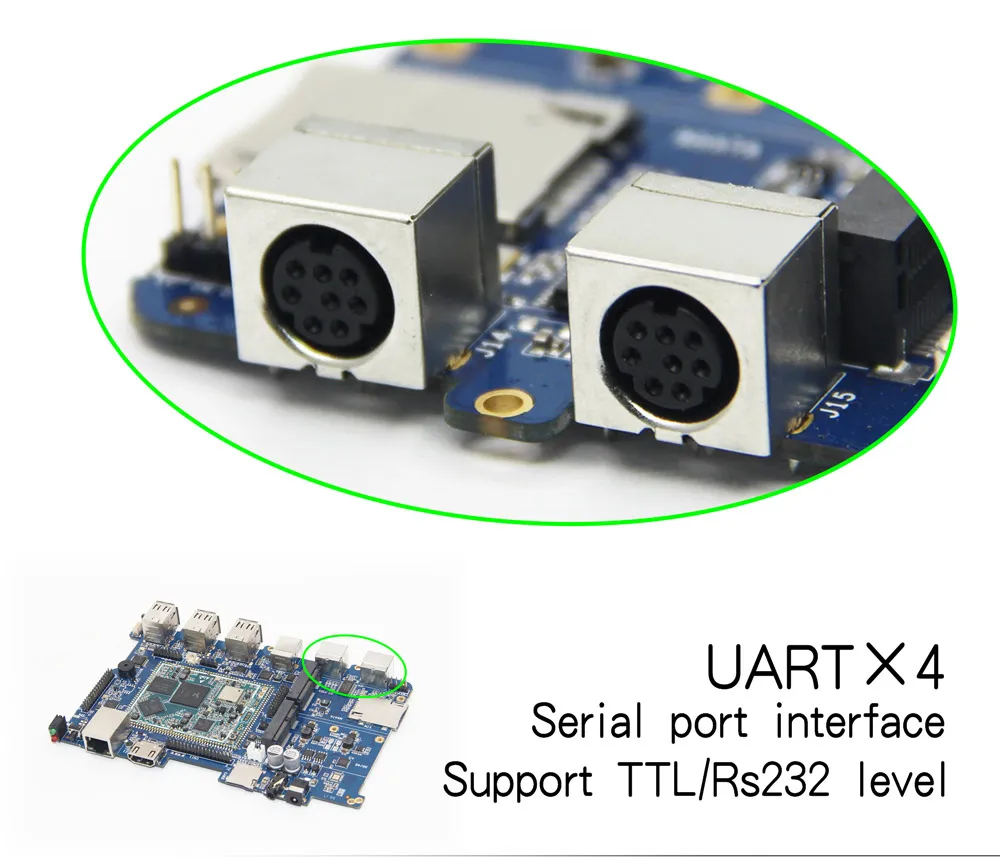

· 54 расширенных контакта, включая UART, LineIN, MicIn, PWM, Низкое разрешение ADC, SPI, igc, LCD, GPIO, CCIR656, MIPI_CSI, IGS…

CubieBoard-это оборудование с открытым исходным кодом, которое легко использовать оборудование с открытым исходным кодом/макетная плата, которая подходит для студентов, разработчиков, гиков, производителей... цель дизайна не только проста в разработке, но также прост в использовании. CubieAIO-S700 4rd тип продукта в Cubieboard серии от компании Cubietech Limited. В период эксплуатации Cubieboard2 и CubieBoard3, мы обнаружили, чтоS700 действийЧипсет действительно очень хороший SOC для оборудования с открытым исходным кодом и требований к макетной плате. Поэтому мы решили разработать новую форму доски для обеспечения более мощных функций, более удобного массового производства и более эффективного использования терминалов. CubieAIO-S700 новая модель платыДействия SOC S700 и на основе структуры основной платы. Основная плата называется Einstein-S700 и может продаваться индивидуально. Это очень простой в использовании и недорогой продукт. Для того, чтобы сделать его ясным в использовании, мы решили сделать полномасштабный пример дизайна приложения для него. Так что пользователи больше не должны читать слишком много документов. Если у них есть проект и они решают выбрать Einstein-S700 модуль, большинство функций проекта готовы и просто сделать некоторые режущие работы. Таким образом, время включения в список проектов будет очень коротким.

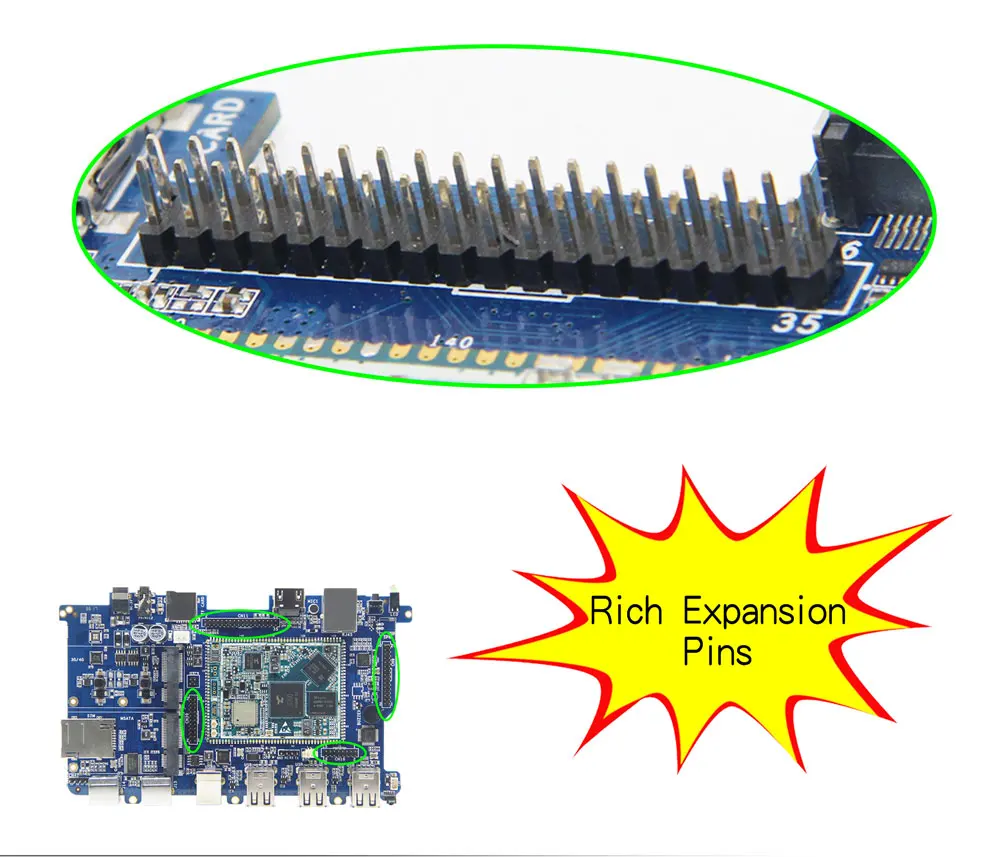

Кроме того, мы также оставляем много портов расширения и контактов на CubieAIO-S700, таких как SPI, iec MIPI, ies, UART, PWM, ADC, CCIR656 и GPIO. Мощная емкость расширения делает CubieAIO-S700 отличной макетной платой. Новые функции легко достигаются, новые устройства и модули можно управлять. Так что можно сказать, что CubieAIO-S700 также является инкубационной платформой для инновационных работ.
В-третьих, в связи с низкой стоимостью, низкой мощностью, высокой стабильностью и гибкими индивидуальными свойствами встраиваемой системы, X86 компьютеров, используемых во многих отраслях промышленности, как правило, заменяются встроенным компьютером. CubieAIO является очень хорошим выбором во многих встраиваемых из-за прочного и прочного металлического корпуса, хост и дисплей все-в-одном конструкции. Мы считаем, что CubieAIO-S700 упростит множество приложений для управления и контроля в различных отраслях промышленности. Это мотивы дизайна продукта CubieAIO.

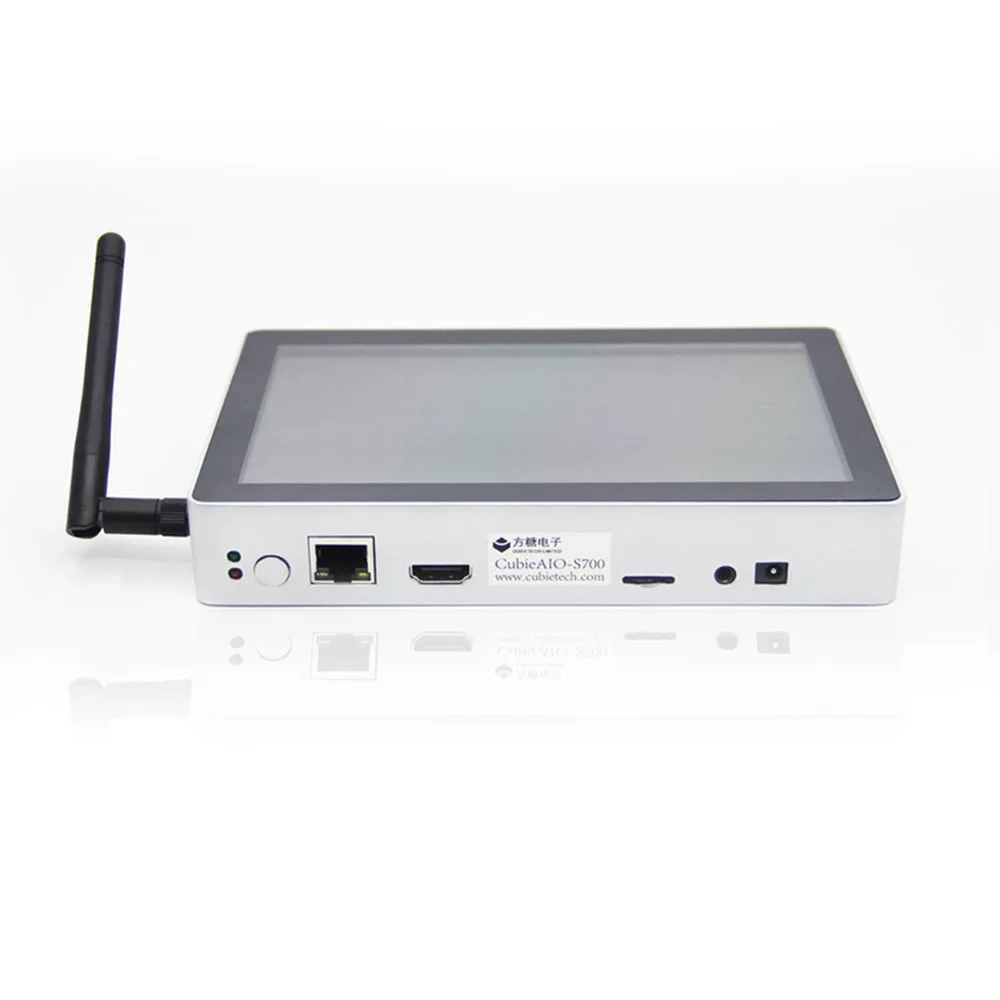

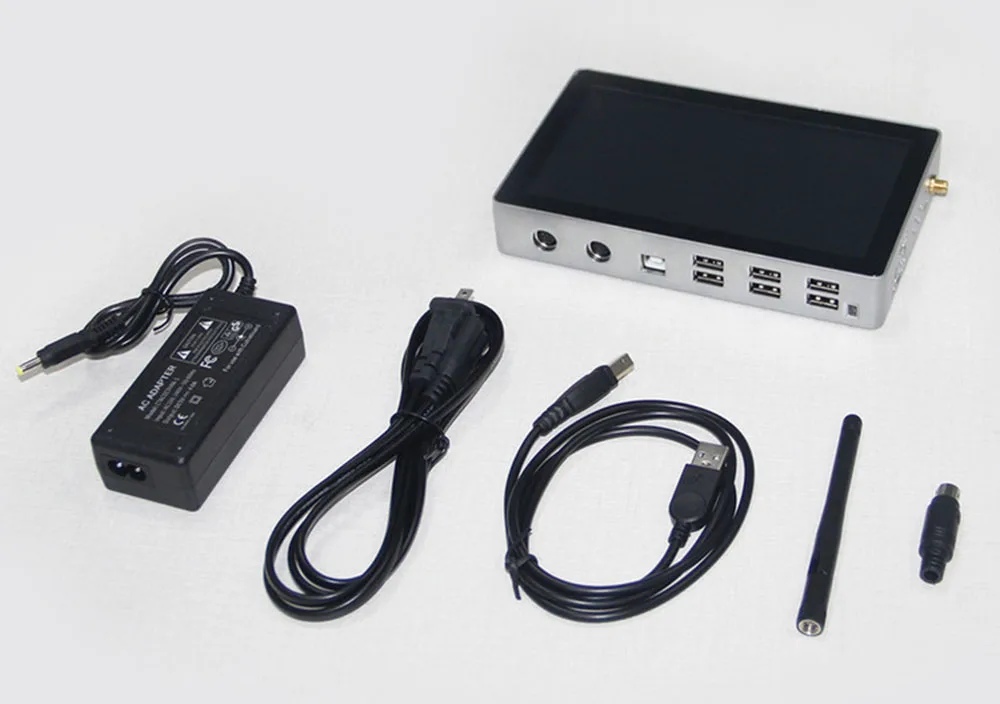

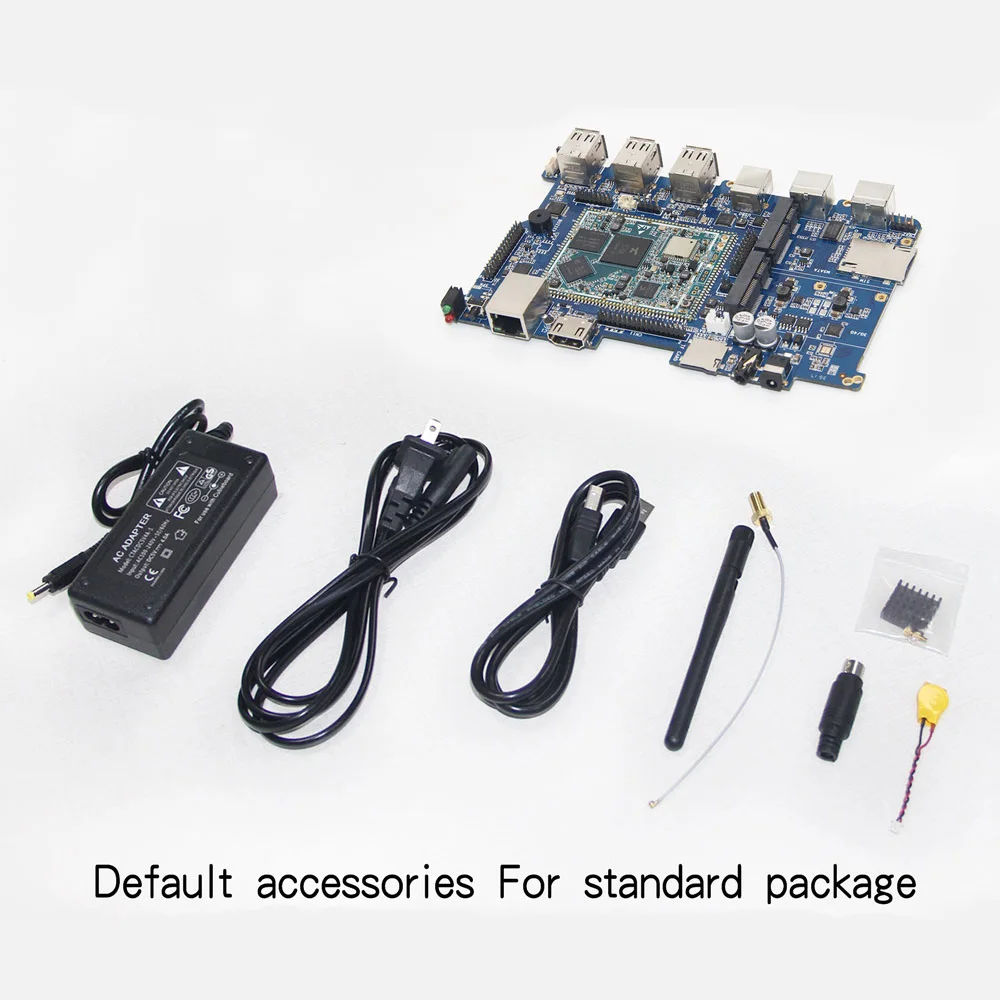

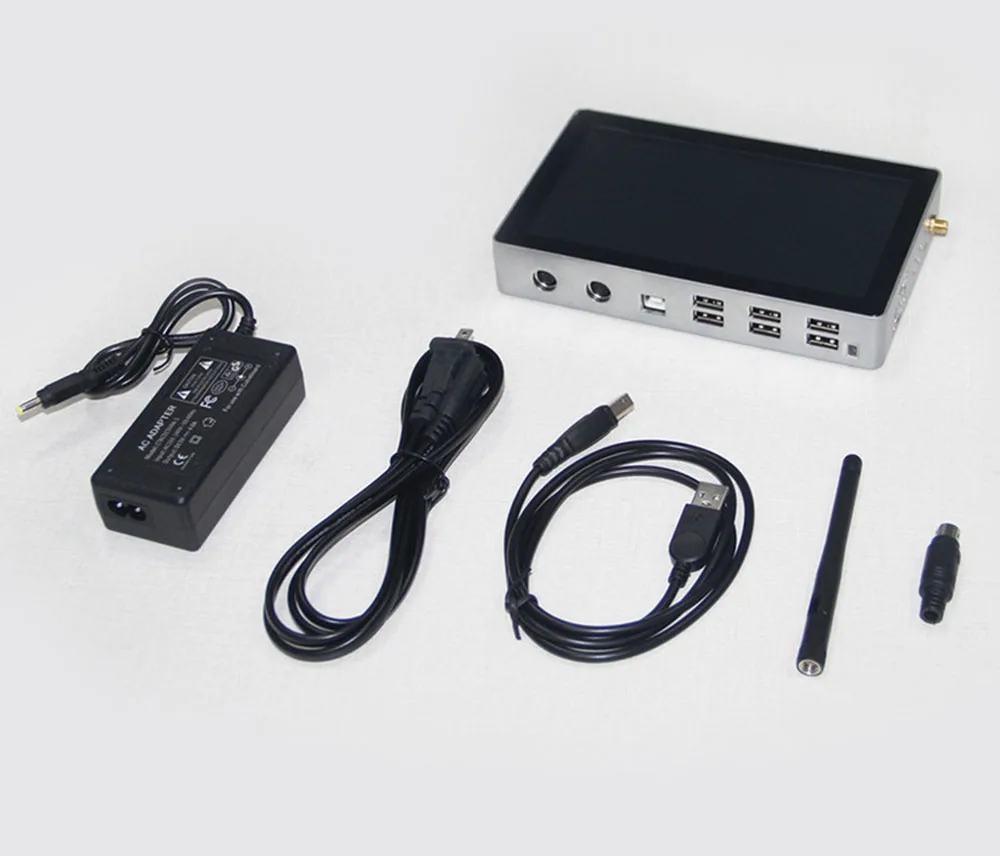

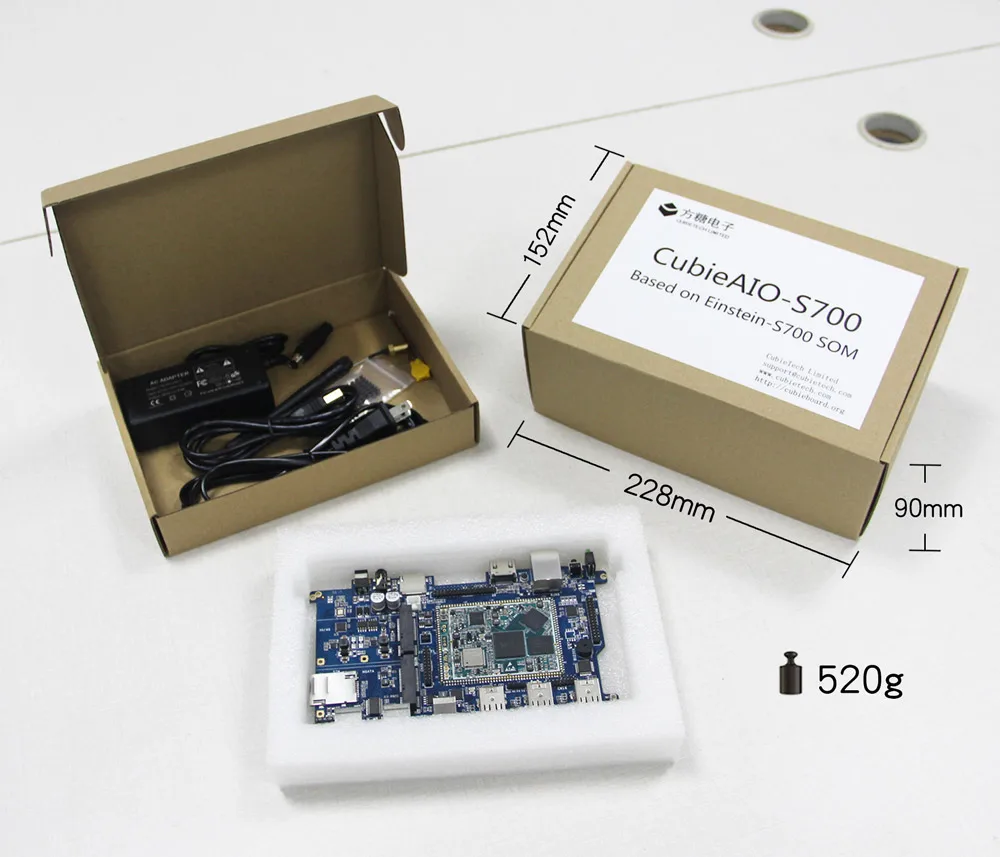

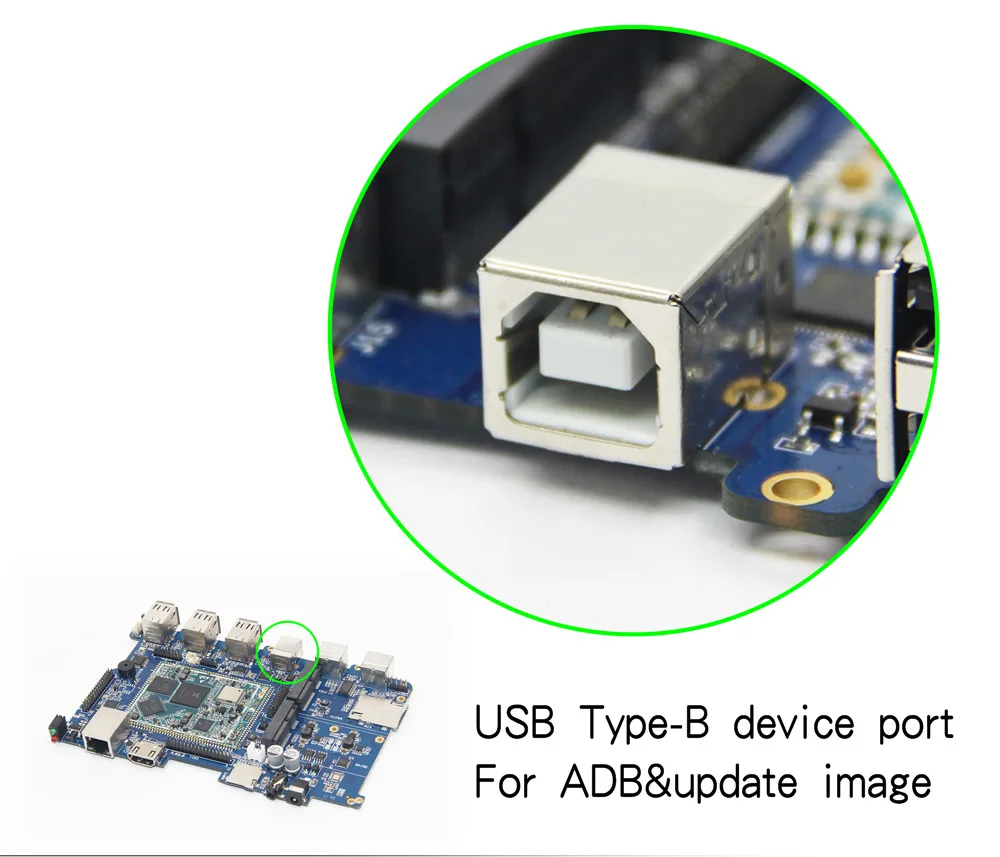

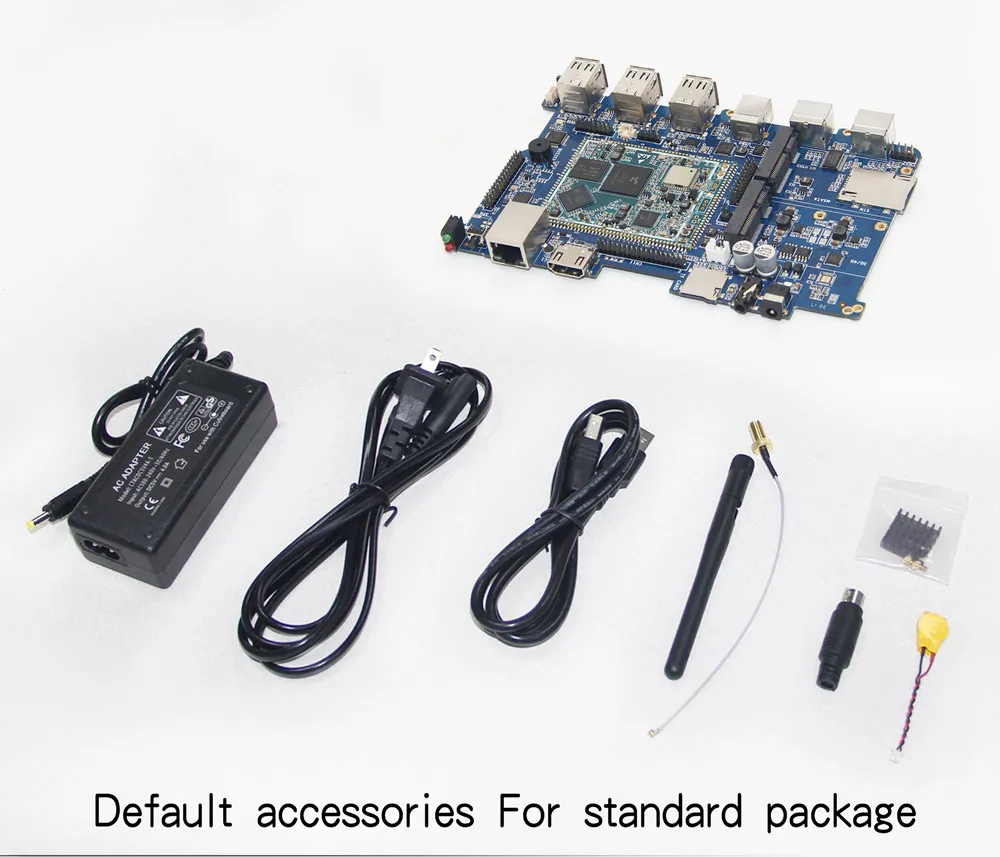

CubieAIO-S700 Устройство содержит CubieAIO-S700, главный адаптер 5 в @ 4A, usb-кабель Type-B, телескопическую антенну для Wi-Fi и Bluetooth, И соединительные клеммы для расширения сигналов UART и GPIO.

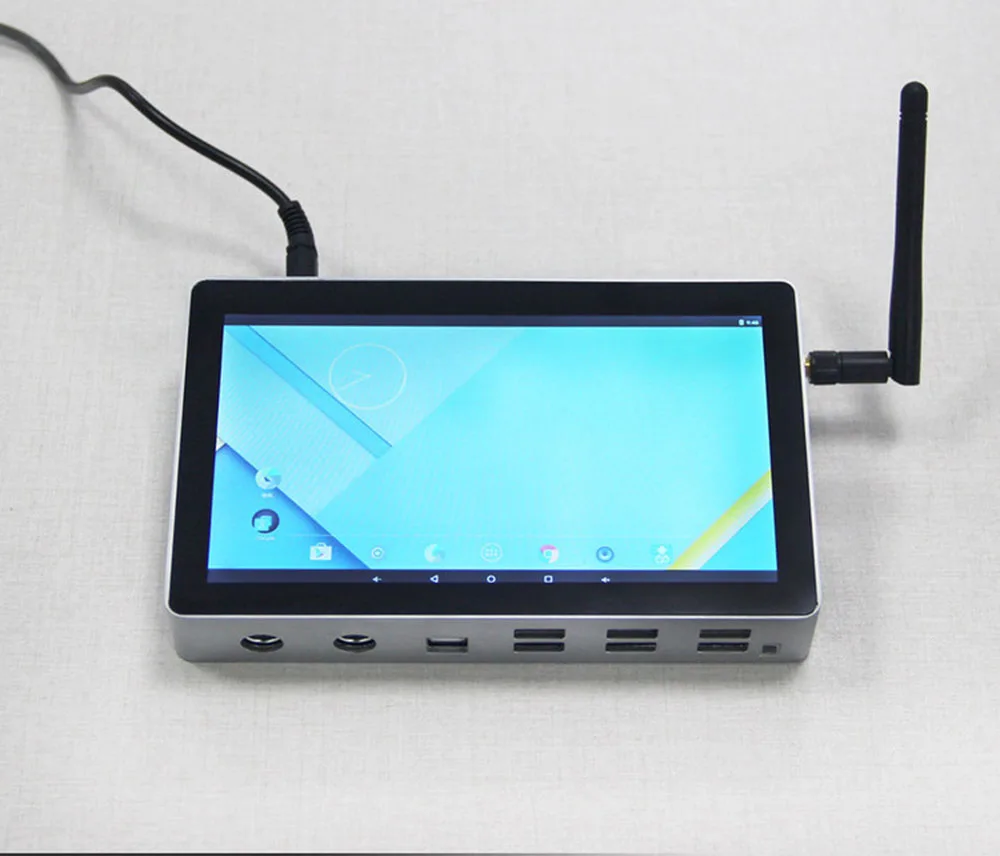

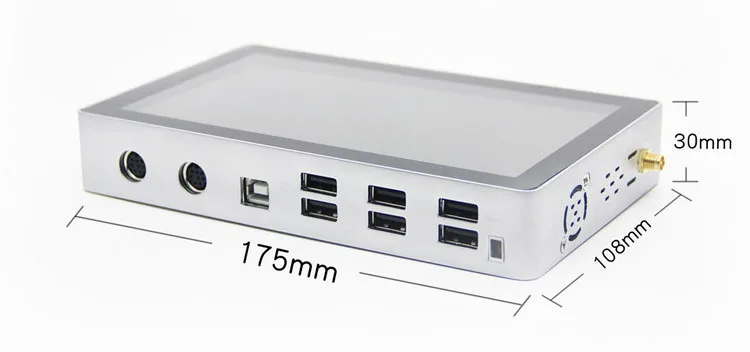

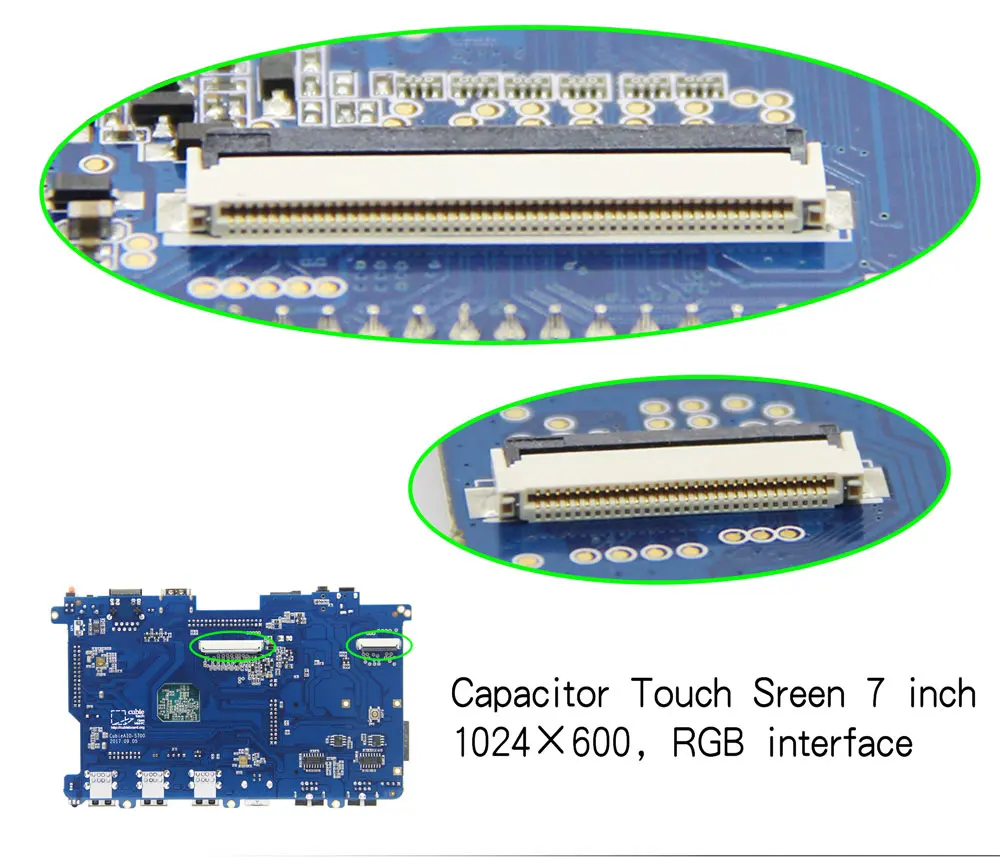

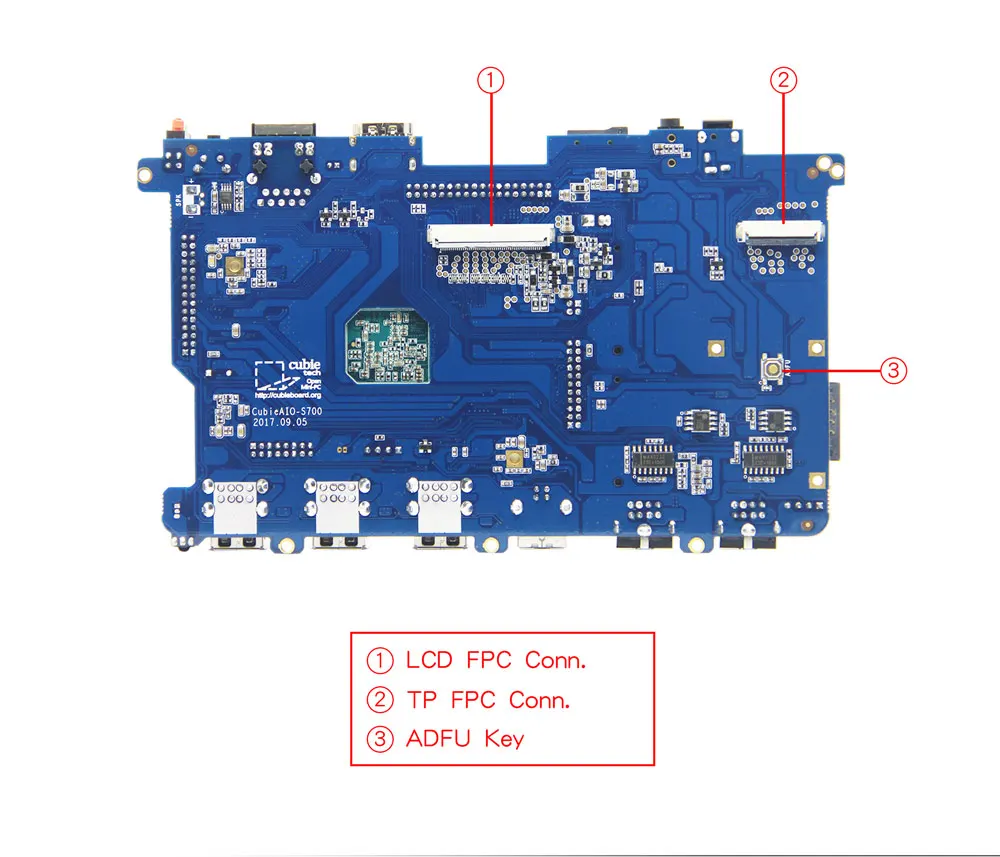

CubieAIO-S700 интегрирует 7 дюймов цифровой преобразователь ЖК-дисплея с 1024*600 пикселей и соответствующие ему сенсорной панели. Таким образом, в большинстве случаев применения, нам больше не нужно подключать дисплей, это позволит сэкономить значительные затраты, а также сэкономить много места.

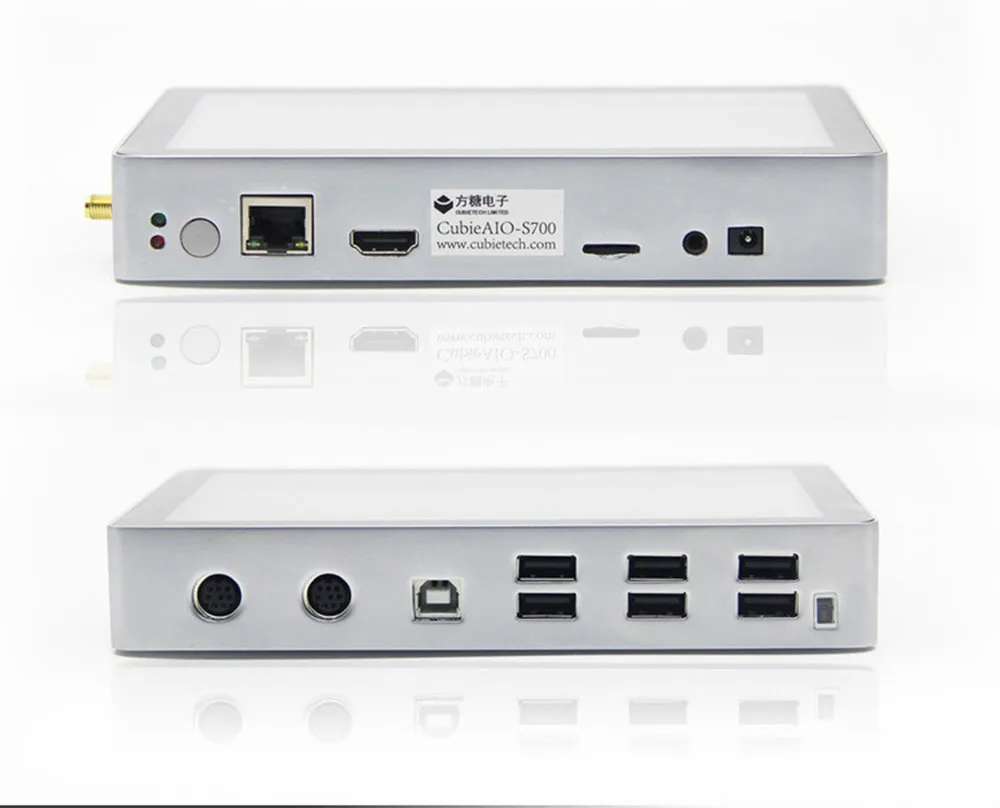

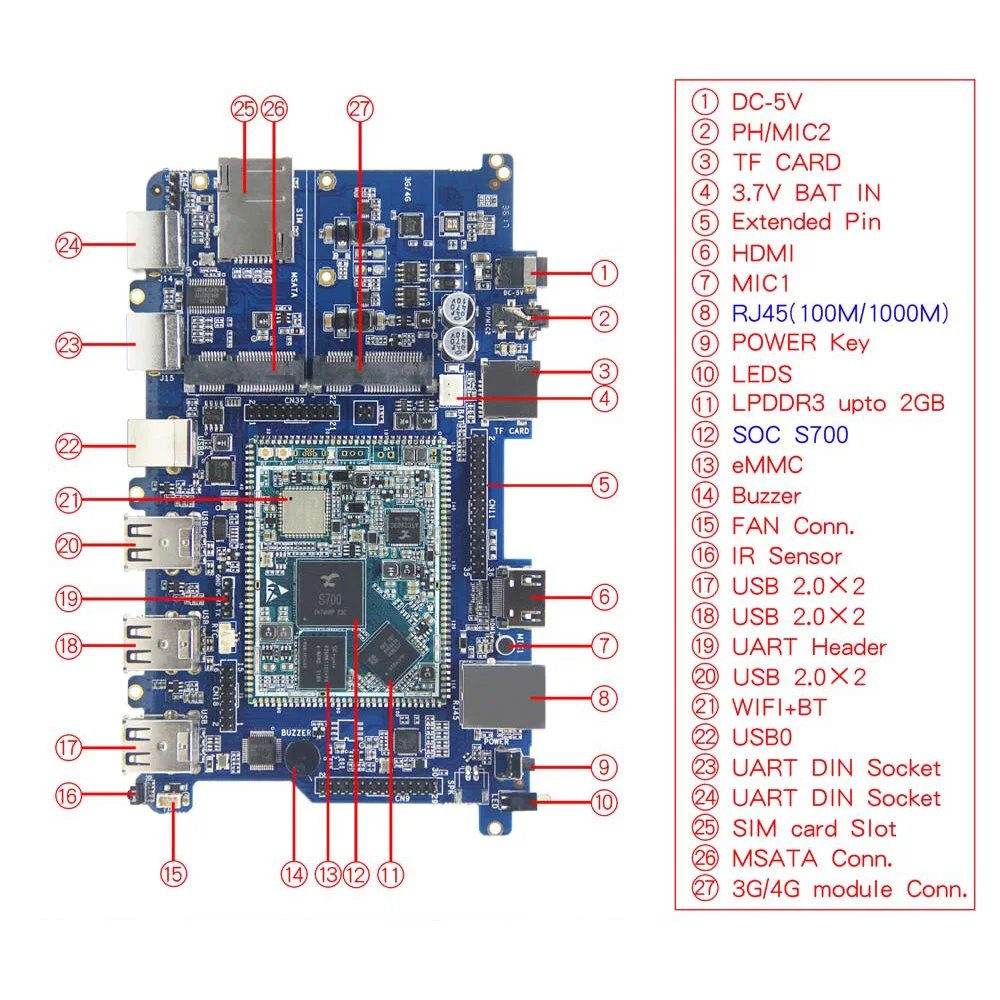

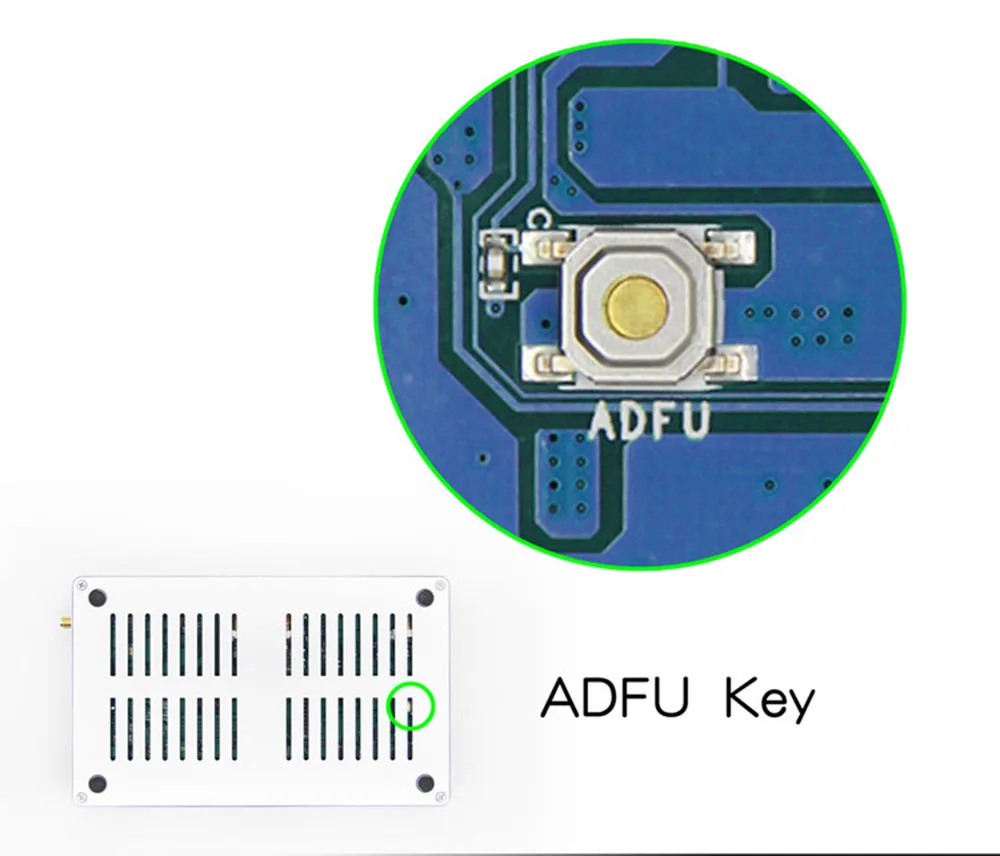

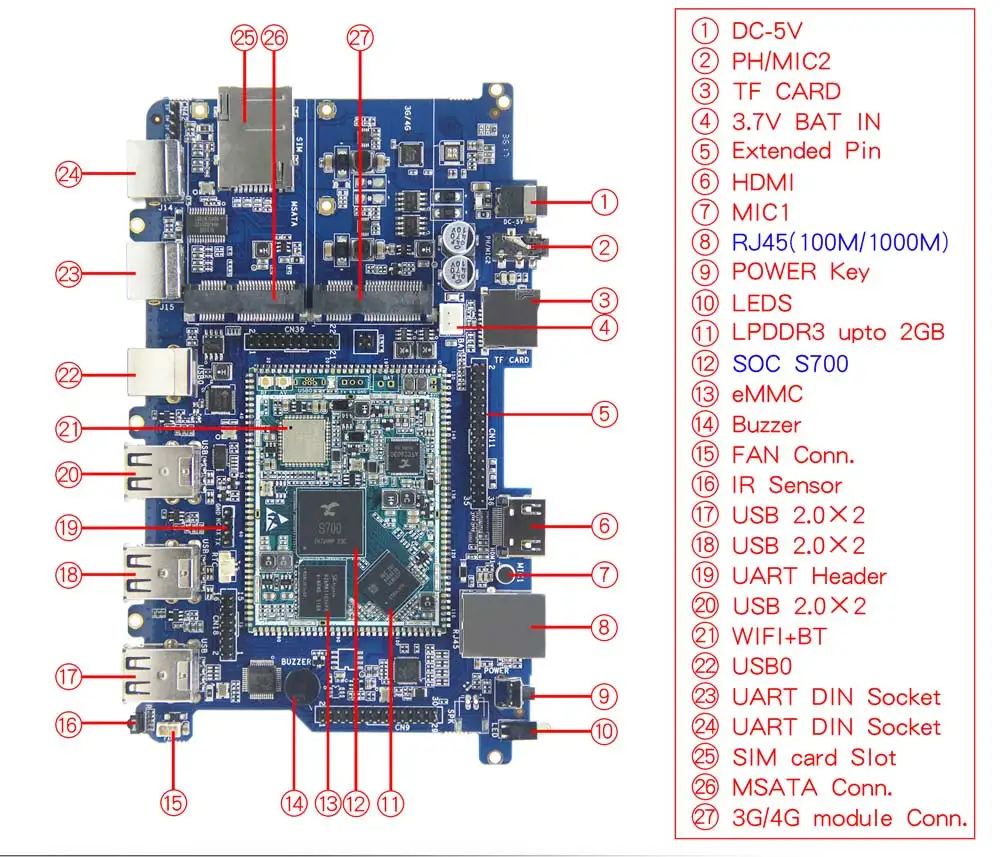

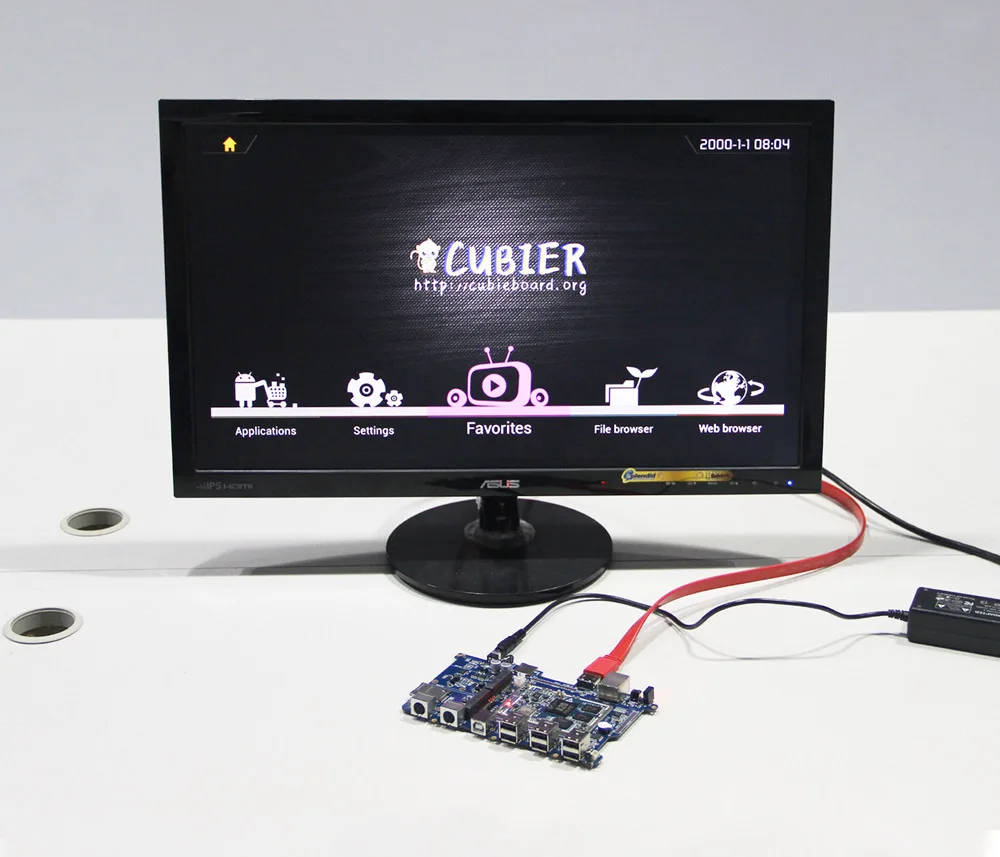

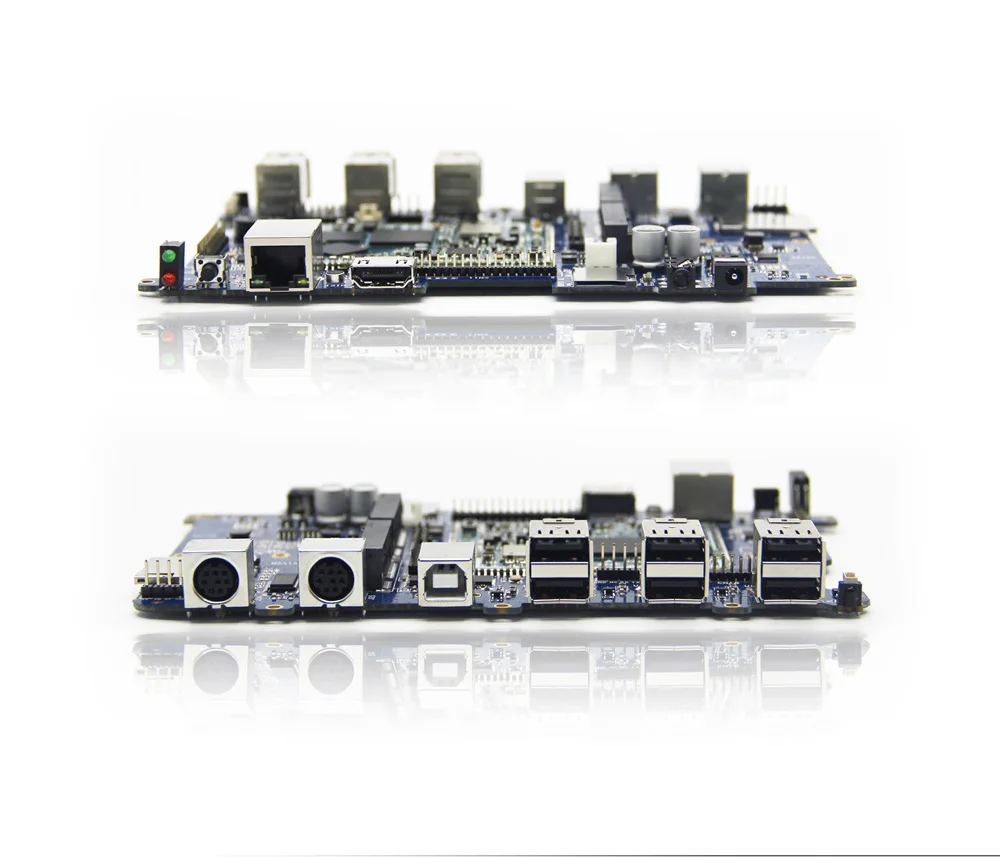

Он имеет 6 хост-портов USB, 1 порт USB OTG, 1 порт для наушников и Micin, слот для карт micro SD, порт дисплея HDMI, порт RJ45 100/1000 м, ИК-датчик приемника, два встроенных светодиода, зуммер для аномального напоминания. Он поддерживает модуль передачи данных 3G/4G mini-PCIE. Так как встроенный порт mini-PCIE SATA, CubieAIO-A20 поддерживает MSATA SSD для расширения емкости памяти. Плата включает в себя 3 клавиши включения/выключения питания, сброса и перепрошивки ROM/изображения. Кроме того, CubieAIO-S700 также имеет много контактов расширения для развития, так что это очень хорошая Плата развития, а также для некоторых неизвестных функций.
Это известное оборудование с открытым исходным кодом. Многие организации с открытым исходным кодом будут поддерживать CubieAIO-S700, такие как Android, Unbuntu, Fedora, Dabian, openWrt и так далее.
CubieAIO-S700 не только для разработки, но и может быть использован в различных областях, как другие мини-ПК продукты. Благодаря богатым интерфейсам, низким расходам и хорошей поддержки с открытым исходным кодом ambient все больше и больше разработчиков могут извлекать выгоду из него и хотели бы сделать много рекламных работ для него.
Это известное оборудование с открытым исходным кодом, Официальная команда Cubietech будет постоянно поддерживать операционные системы Android, Debian и debian-сервера. Многие другие распределители с открытым исходным кодом также будут поддерживать его.

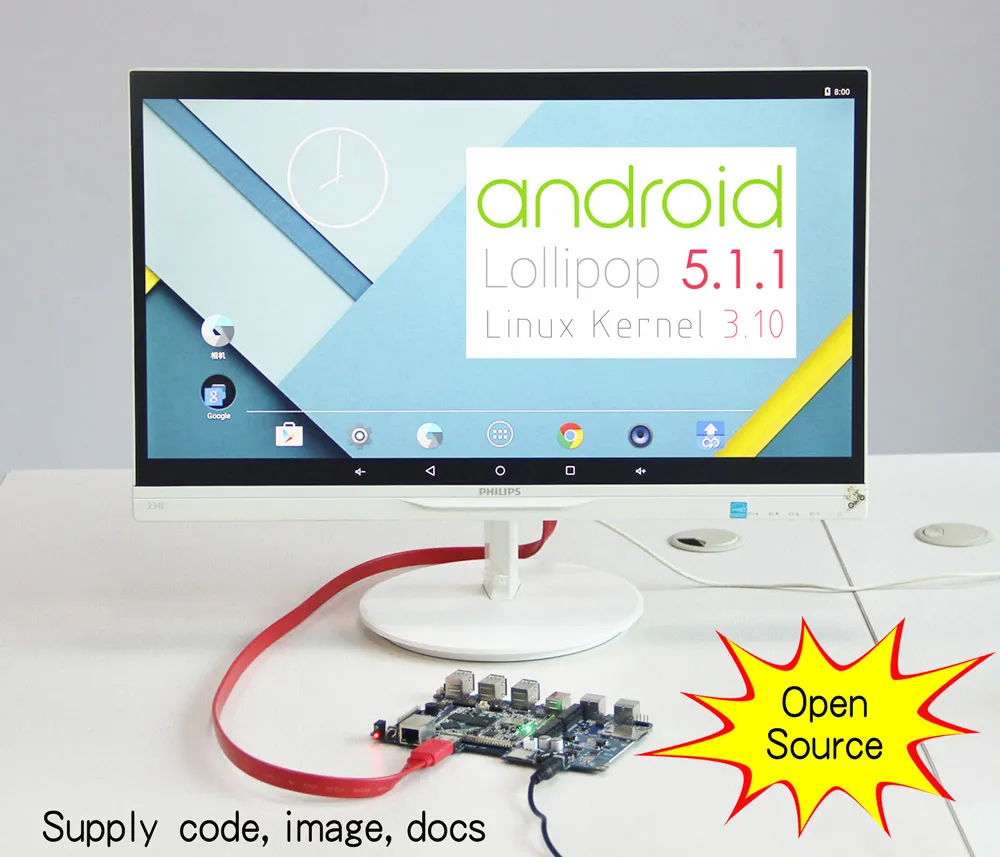

Android

Linux


Технический веб-сайте:Http://cubieboard.org/
Загрузка в Китае:Http://pan.baidu.com/s/1bppHqwf?errno=0&errmsg=Auth%20Login%20Sucess&&bduss=&ssnerror=0#list/path=%2FCubie_Download_CN%2FBoard%2FCubieBoard7
Эксперт поддержка:С принтом «Светлячок» @ smartfire.cnСкайп:Smartfire_cn
Изготовление на заказ:С принтом «Светлячок» @Smartfire.cn
Услуги по разработке на заказ (оптовый заказ):Летать @ cubietech.com
