Ling Zhi электронный отрезной с регулируемой частотой Модуль фильтра низких частотV1.0

1 Введение модуля

Формирование сигналаЦепь-неотъемлемая часть сбора данных. С развитием технологии сбора данных, требование цепи кондиционирования сигнала все более и более высокое. Оптимизация степень схемотехника напрямую связана с точность и стабильность система сбора и обработки данных. Схема фильтра является ключом к модулю кондиционирования сигнала. Обычные для активного отдыхаВолновой фильтрОн состоит из операционных усилителей и резисторов, конденсаторов, но трудности с регулировкой параметров, и применяется к высокой частоте случаев, распределение вокруг конденсатора будет серьезно влиять на характеристики фильтра, который отличается от предварительно определенного рабочего состояния. Из-за плохой стабильности, общий активный фильтр трудно достичь узкой полосы пропускания, и трудно получить высокийQТрудно для того, чтобы удовлетворить требования к системе. Конструкция цепи кондиционирования сигнала принимает10 заказов эллиптические низкиеФильтр может регулировать выходной сигнал с высокой точностью, чтобы соответствовать требованиям высокой точности и высокой стабильности устройства сбора данных, по сравнению с обычным активным фильтром,ЭтоФильтр имеет преимущества меньшего количества внешних компонентов, простой структуры, регулируемой частоты отключения, удобной регулировки параметров и хорошей стабильности.

Основные особенности модуля заключаются в следующем: (1)Характеристики фильтраЭллипсХарактеристики, максимум1,5Частота Частоты срезаЗатухание больше, чем50dB. (2Диапазон частот Отключения: Ручная регулировка:700 Гц ~ 200 кГцВнешнийCLK:400 Гц ~ 300 кГц. (3Максимальное входное напряжение:8Vpp. (4Модуль MaxСмещение постоянного тока менее20mV. (5Модуль по умолчанию±5VИсточника питанияОпциональноОдиночный источника питания+ 5/+ 3 вМощность питанияКогда требуется один источник питания, минимальный уровень входного сигнала должен быть больше, чем это требуется100 мВ, частота срезаМенее 100 кГц). (6Интерфейс ввода/вывода использует контактный интерфейс и интерфейс RF head и паяльный штифт по умолчанию. (7Этот модуль разработала jackGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя. (8В соответствии с фактическими потребностями пользователя, право настроить соответствующий модуль.

По сравнению с активным фильтром, этот модуль имеет три преимущества:

Ø Схема очень простая, просто меняетсяРезисторРегулировка Частоты среза может быть реализованы;

Ø Дополнительно за счетВнешнийCLKДостижение более точных частот среза;

Ø На выборОдиночный источника питанияМощность питания;

Частота доставки по умолчанию составляет модуль 100 кГц. Если требуются другие требования, пожалуйста, объясните в службе поддержки клиентов!

2 Интерфейсный модуль

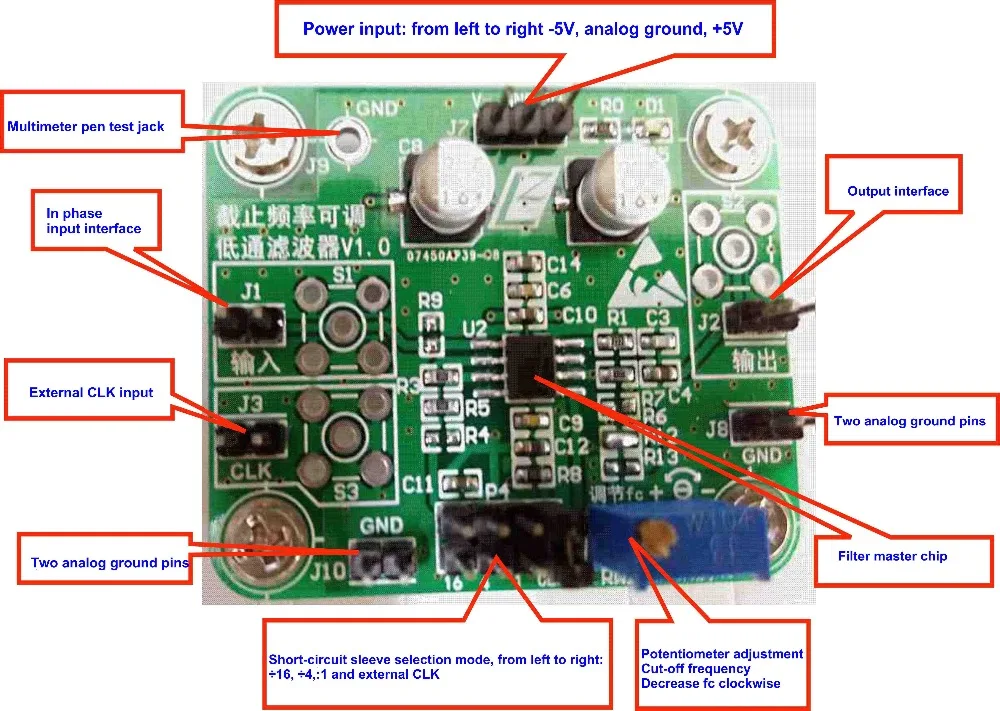

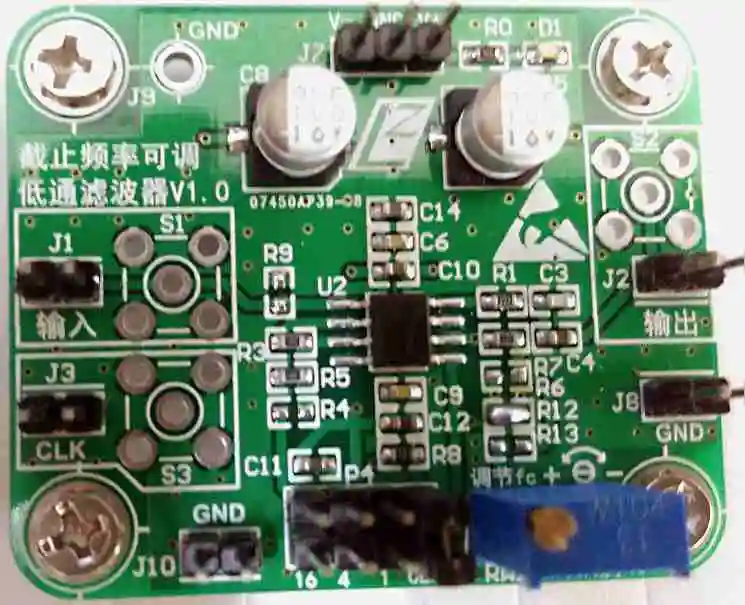

Интерфейс ввода/вывода использует контактный интерфейс. Принципиальная схема каждого интерфейса модуля показан2Так, как показано на рисунке.

Рис. 2 схема интерфейса модуля

3 Метод подключения интерфейса модуля

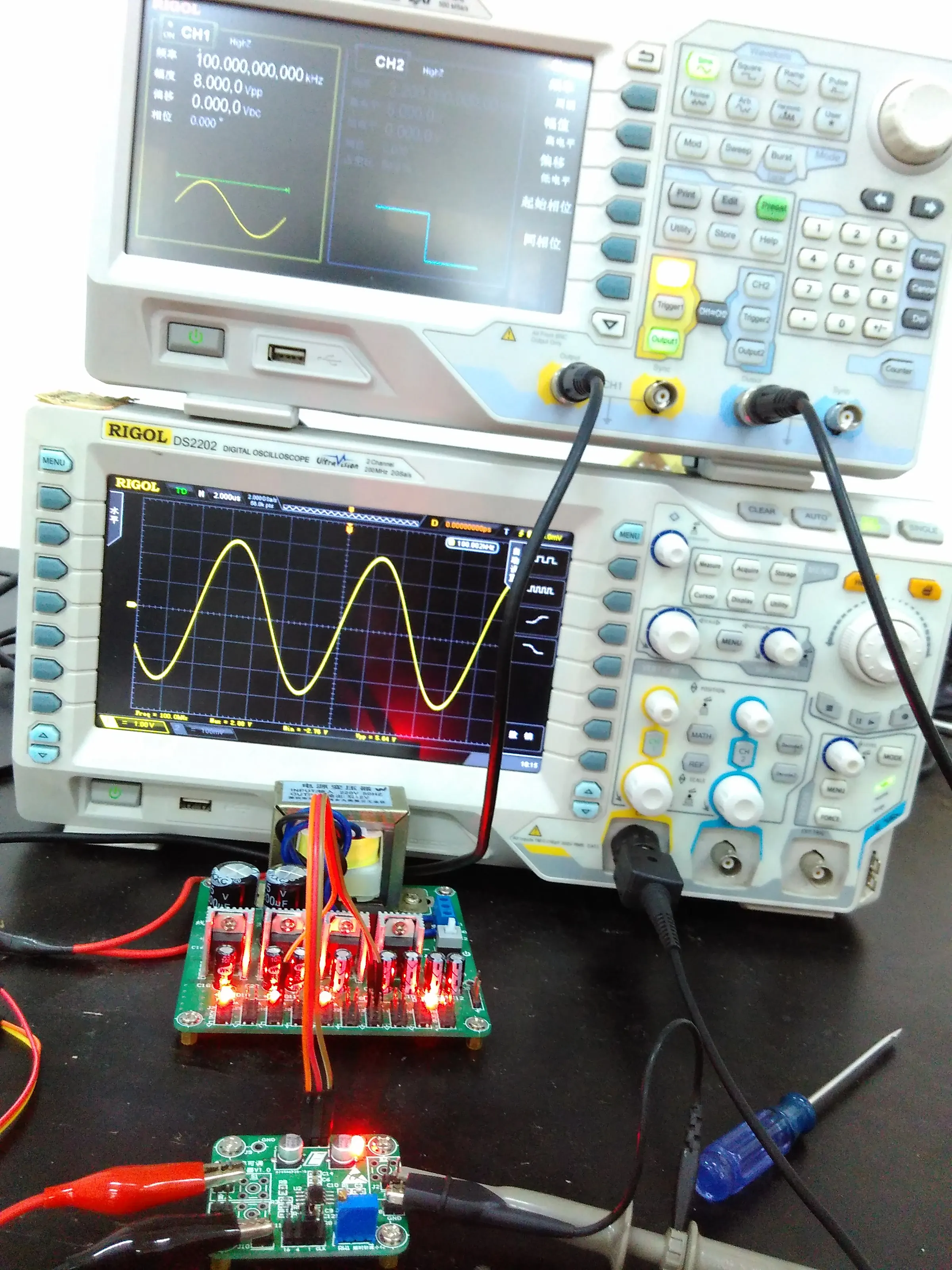

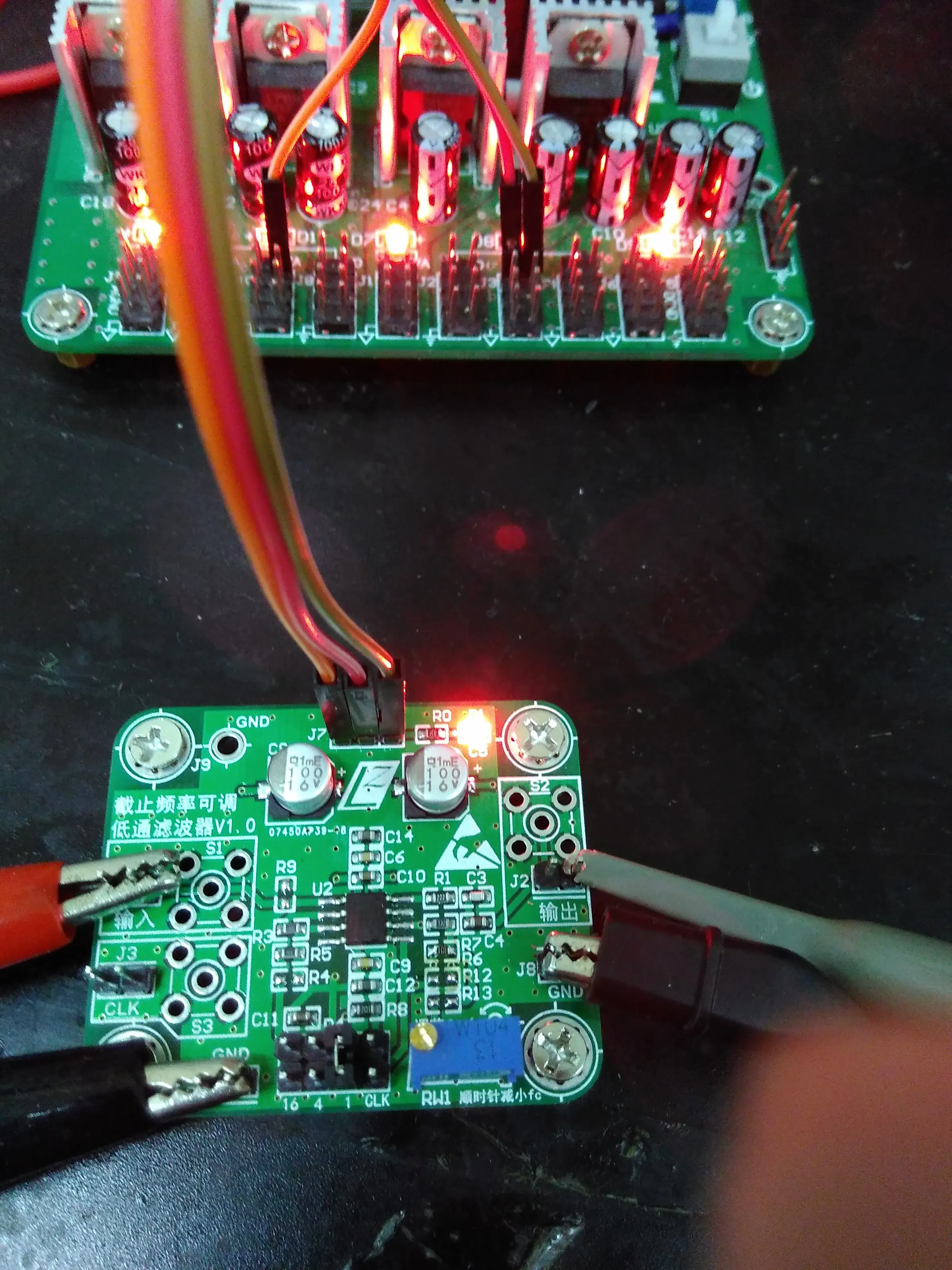

МодульнаяОтладочные соединения как показано на рисунке.3, 4Так, как показано на рисунке.

Рис. 3 схема отладки подключения

Рис. 4 схема отладки подключения

4 Модуль отладки эффект

Следующие тестовые данные для ручного регулировки режима отключения частоты, данные тестирования модуля показаны в виде графики, в основном отображает кривую амплитудной частоты модуля.

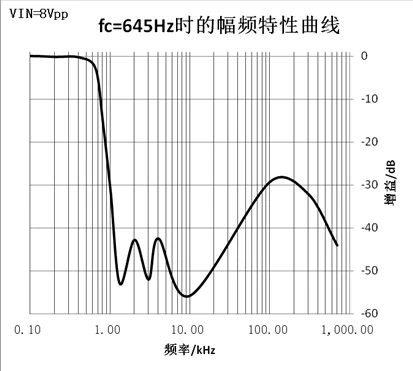

1,Амплитудная частотная характеристика минимальной частоты Отключения:

От диаграмму данных, он может быть убедиться в том, что минимальный разрез-ВЫКЛ частоты в форме эллипса характеристики очевидны,1,5Частота Частоты среза больше, чем у удвоено частотным50dB.

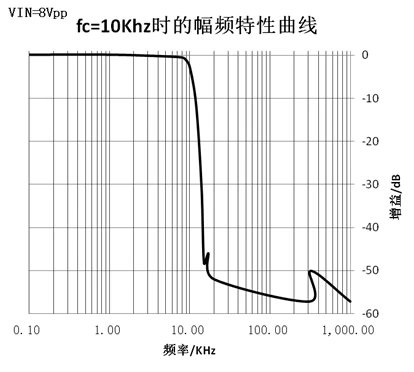

2,10 кГцАмплитудно-частотная характеристика широкий модельный ряд отрезного частота:

Вы можете увидеть на диаграмме данных10 кГцОтрезной частоты в1,5Частота Частоты среза очень близко50dB.

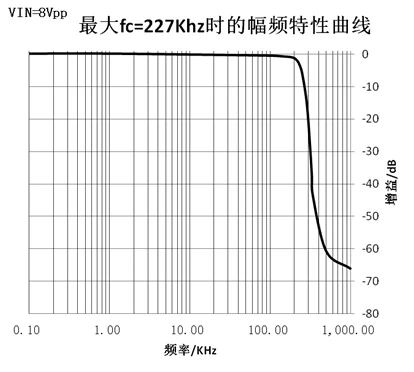

3Амплитудная частотная характеристика максимальной частоты Отключения:
