Портативный частотомер SURECOM SF-103, портативная рация, частотомер 2Gen 2 МГц 2,8 ГГц SF103 для DMR и аналоговой двусторонней радиосвязи

Новый Surecom SF-103 2 МГц-2800 МГц цифровой измеритель частоты широкий диапазон частоты SF103 счетчик частоты



SURECOM SF-103 ручной счетчик частоты является более практичным счетчиком, даже передовые функции, такие как измерение прочности поля включены. Компактный, действительно карманный, испытательный инструмент предназначен для удобства использования и надежной работы. Поставляется в комплекте с внутренним литий-ионным аккумулятором, настенным зарядным устройством переменного тока и антенной.

Введение:

Частотомер Способен измерять параметры частоты непрерывного несущего сигнала рации, с индикатором силы сигнала. Это инструмент для технического обслуживания персонала, частота тестирования и сила сигнала для беспроводных энтузиастов. Этот портативный счетчик частоты предназначен для подсчета непрерывного волнового сигнала, поступающего от двухстороннего радио. Есть простые диапазоны для вас на выбор. Диапазоны охватывают большую часть частоты двухсторонних радиоприемников, которые вы хотите измерить. Его четырехкнопочное управление легко использовать, а его маленький размер позволяет носить его в любом месте. Работа с помощью осциллятора TCXO (температурная компенсация X'tal (кристалл), в диапазоне-45 ℃ ~ 65 ℃ может достигать ± 2 ~ ± 4ppm точности Это включает в себя очень интересные Частотные зоны, такие как 2 м радио, все VHF и UHF DMR радиосигнал e счетчик частоты. GUI уровень заряда батареи

Характеристика и спецификация:

Диапазон частот два выбора: 2 МГц-200 МГц/27 МГц-2800 МГц CTCSS/DCS декодер Счетчик частоты цифровой режим для DMR радио Работа от TCXO (температурная компенсация X'tal (кристалл) осциллятор) 2 ~ 2.5ppm Время отклика частоты: 0,2-0,5 сек. (CTCSS/CDCSS> 0.5-1сек) TFT цветной дисплей 240x320, ЖК-дисплей с затемненным уровнем Встроенный литий-ионный аккумулятор Вес нетто: 113 г 4 кнопки управления Автоматическое выключение 1-9 минут Светодиодный индикатор зарядного аккумулятора

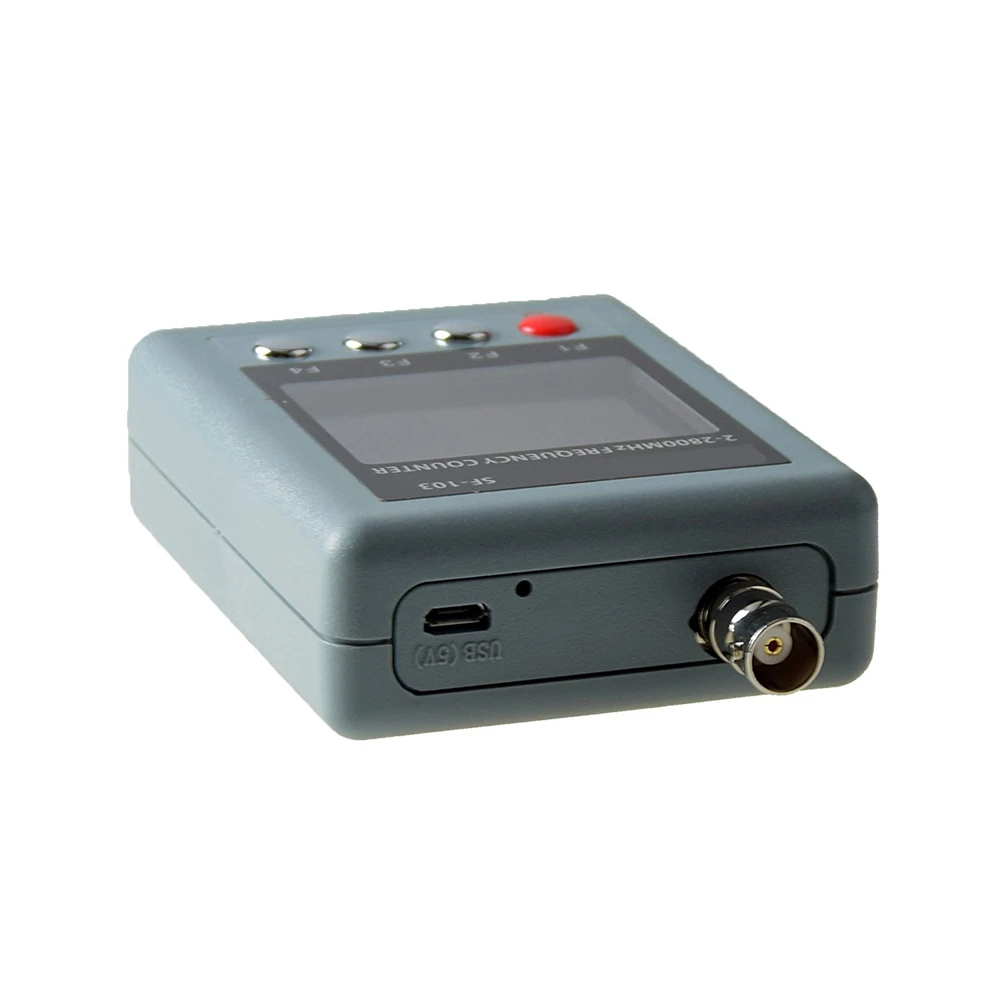

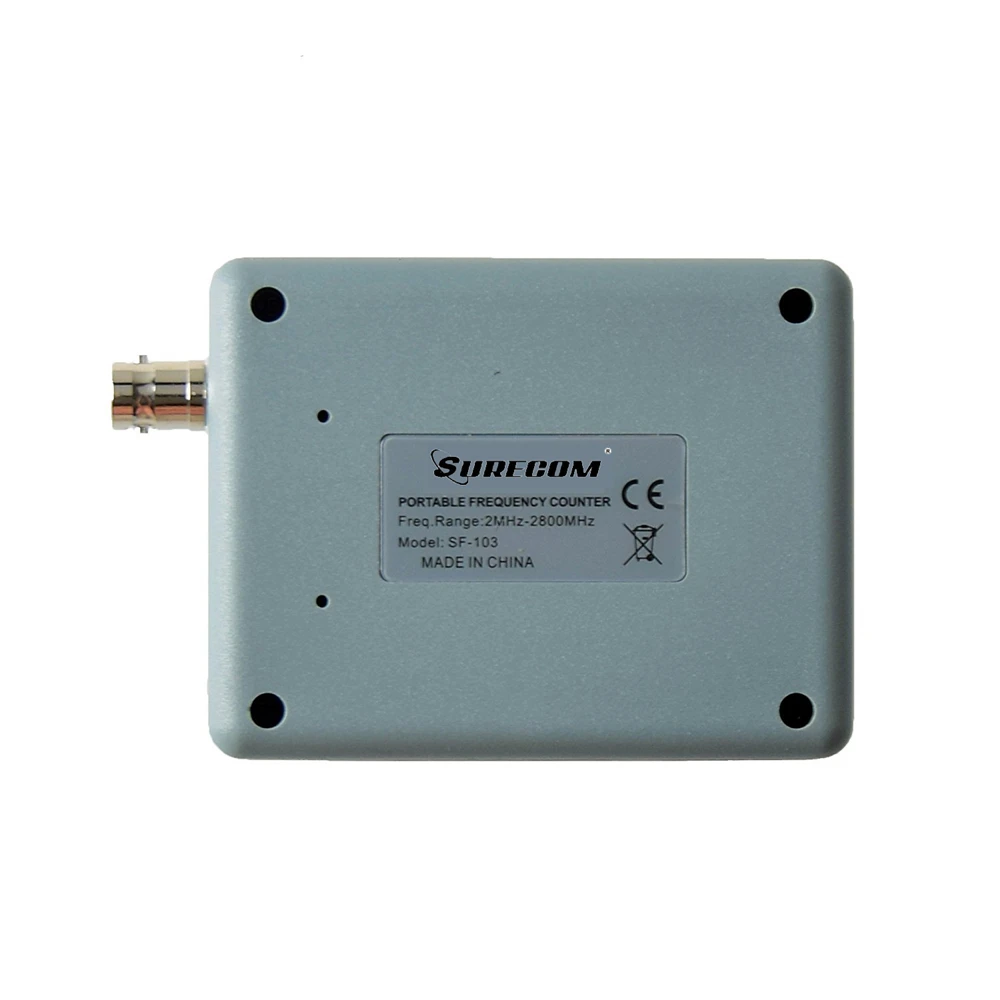

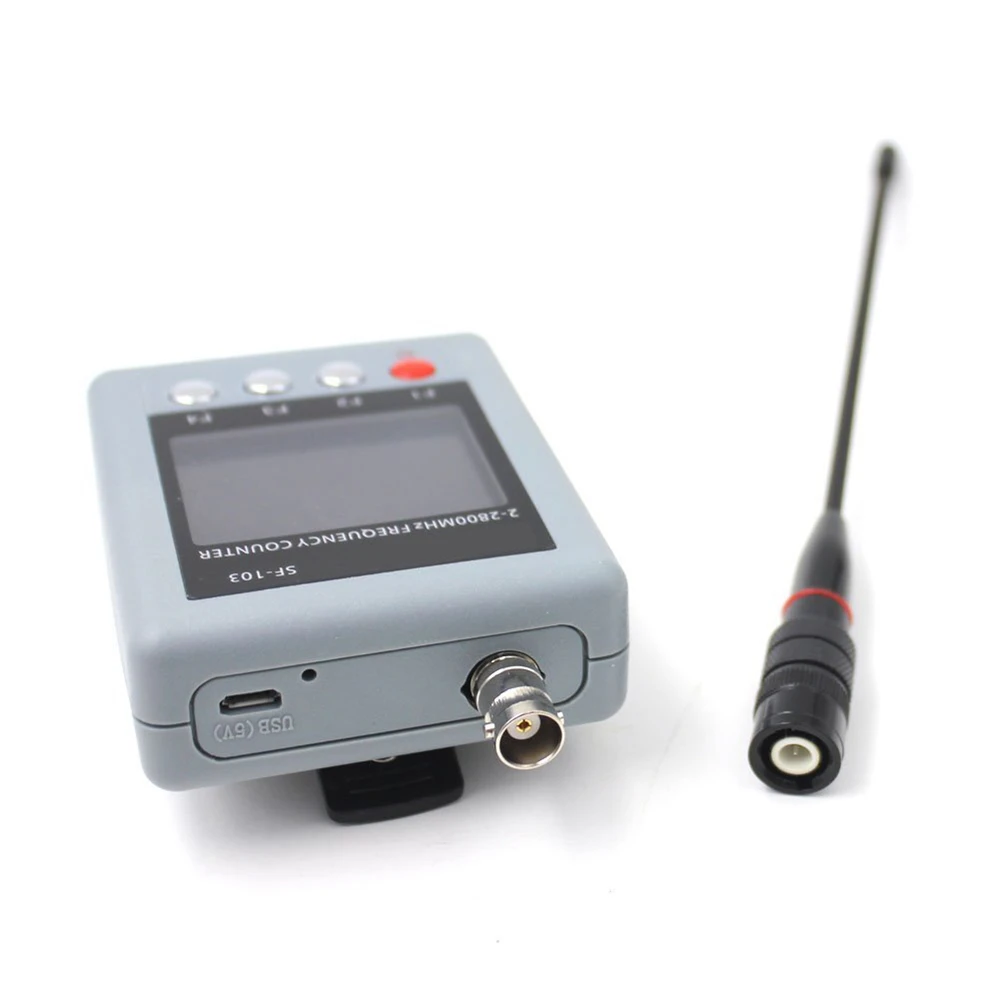

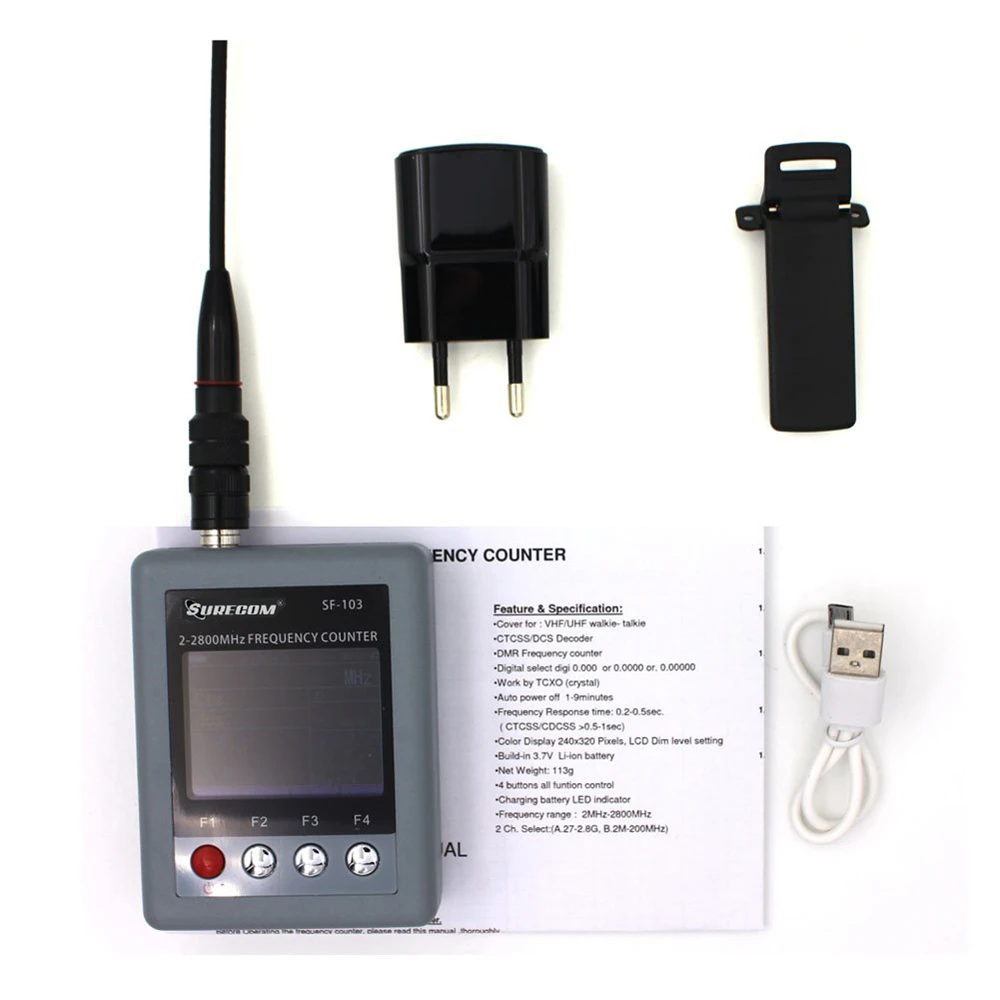

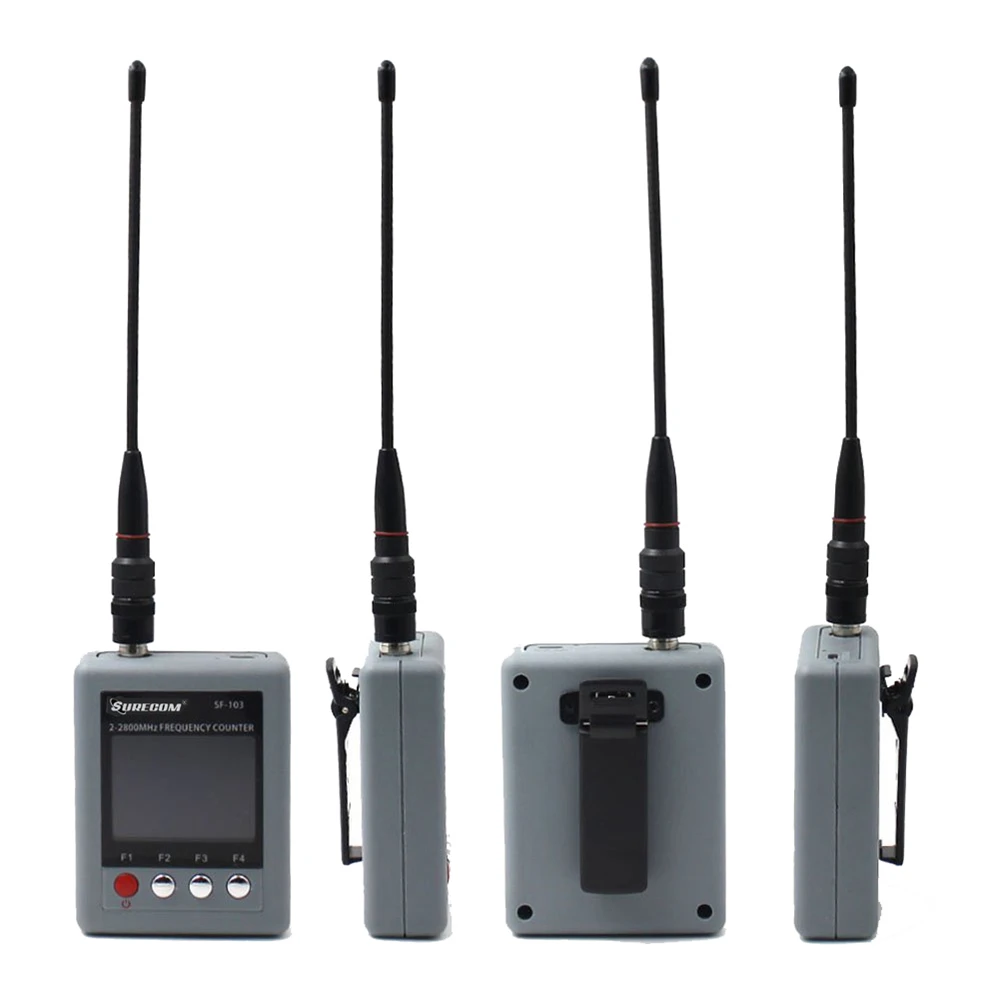

Упаковка включает: 1 x SF-103 счетчик частоты 1 x Двухдиапазонная UHF / VHF антенна 1 x Зажим для ремня 1 зарядное устройство USB с кабелем. 1 х руководство на английском языке

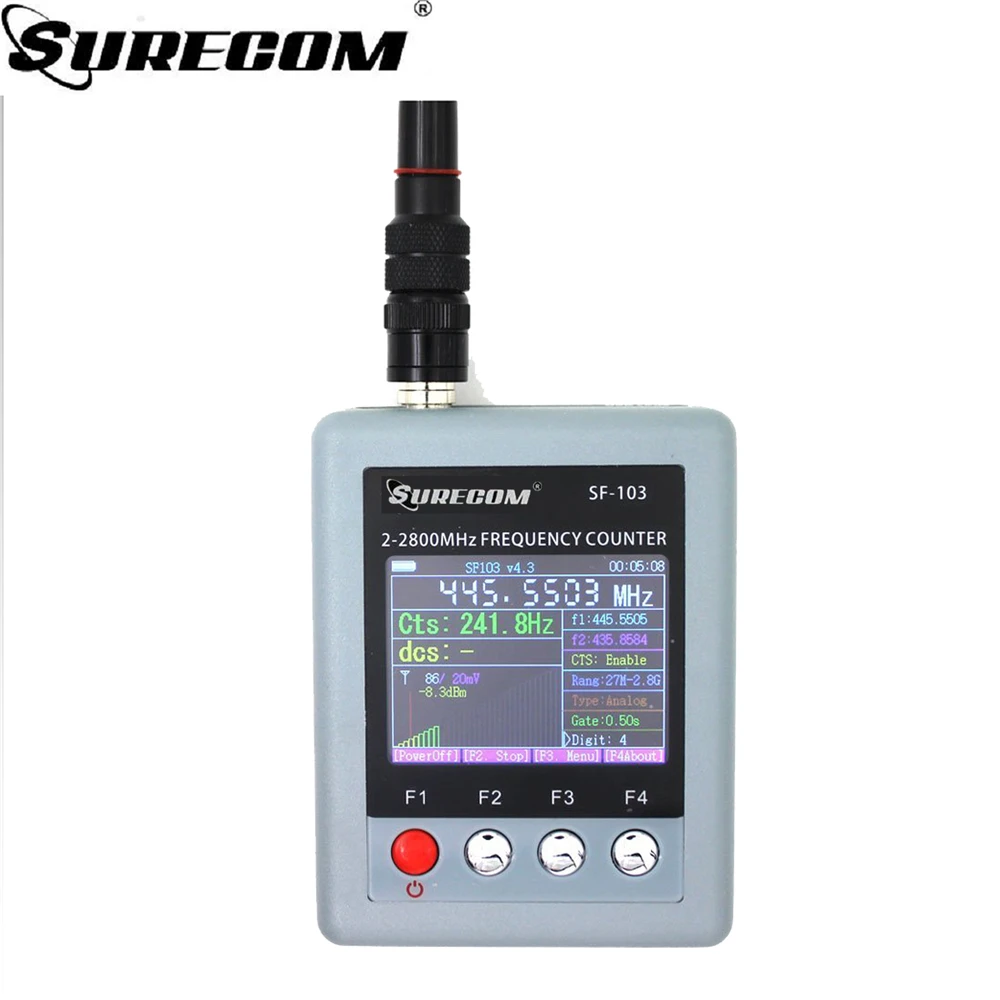

Руководство пользователя:

1,1 включение/выключение питания: Включите питание, нажмите и удерживайте [красный ключ] на 3 секунды Выключите питание, нажмите и удерживайте [красную клавишу] на 3 секунды количества вниз до 0

1,2 Зарядка аккумулятора: Подключите шнур питания к адаптеру, micro usb Подключите SF103 Светодиодный индикатор: * Зарядка красного света * полный зеленый свет

1,3 Настройка диапазона частот: Нажмите [F2.stop],[F3 -->] выберите функцию «Rang» Нажмите [F4 Ent] выберите 27M-2,8G(27MHz-2800MHz) /<= 200MHz (ниже 200MHz) , И затем нажмите [F2] для запуска

1,4 настройка времени ворота: Нажмите кнопку [F2.stop],[F3 ---> ] выберите функцию «Gate» Нажмите [F4 Ent] выберите: 0,1 s/0,25 s / 0.5s/1,0 s, а затем нажмите [F2] для запуска

1,5 Настройка счетчика частоты digi: Нажмите [F2 ] botton ,[F3 --->] выберите функцию «ворота» Нажмите [F4 Ent] выберите: 3 / 4/5/6, а затем нажмите [F2] для запуска ! 27 МГц-2,8 ГГц только для 3/4, 2-200 МГц для 3 / 4/5/6, подробности см. В таблице 1:

1,6 как проверить частоту цифрового DMR радио Нажмите [F2 ] botton ,[F3 --->] выберите функцию «Тип»: Нажмите [F4] выберите аналоговый/цифровой (DMR) , И затем нажмите [F2] для запуска ! Примечание. Цифровой режим имеет только 3 знака после запятой.

1,7 как ADJ. Частотный режим 27 МГц-2,8 ГГц: (см. PIC.2) Нажмите, [Меню F3] , [F3 вниз] / [ F4 вверх], чтобы выбрать ворота (0,1 s/0,25 s/0.5s/1,0 s) Нажмите, [F2 Edit] / [F3 - ] и [F4 +], чтобы выбрать +/- 99 Нажмите, [F1. Main] exit, а затем нажмите [F4 save] для сохранения настроек. ([F1] не сохраняет для выхода)

1,8 как настроить режим частоты 2-200 МГц: (см. PIC.1) Настройте PCB VR1 (переменное сопротивление) (Завод был установлен точно, например, нетехнический персонал не настроен)

1,9 как использовать [Меню F3] режим: (см. PIC2) Нажмите, [F3 - ] / [ F4 +] выберите функцию, а затем нажмите [F2 edit] для режима редактирования, Нажмите [F3 - ] / [ F4 +], чтобы изменить данные. Нажмите, [F1. Main] exit, а затем нажмите [F4 save] для сохранения настроек. ([F1] не сохраняет для выхода)

Внимание: 1) Макс. Прямой входной сигнал 5Vp-p 2) запрещается прямой доступ к выходу радиоантенны, что приводит к повреждению счетчика частоты





Разрешение дисплея частоты/CTCSS, диапазон декодирования частоты DCS

Выберите

A

27 МГц-2,8 ГГц Выбор времени ворот (Секунды) Образец дисплея (100 МГц) CTCSS/DCS Digi Выберите A 3 4 5 6

Диапазон декодирования 132-173 МГц 200-260 МГц 400-519 МГц

0,10 s 100,000 100,0000 0,25 с 100,000 100,0000 0,50 s 100,000 100,0000 1,00 с 100,000 100,0000

Выберите

B

2 МГц-200 МГц Выбор времени ворот (Секунды) Образец дисплея (100 МГц) CTCSS/DCS Digi Выберите B 3 4 5 6 Отключить 0,10 s 100,000 100,0000 0,25 с 100,000 100,0000 0,5 с 100,000 100,0000 100,00000 100,000000 1,00 с 100,000 100,0000 100,00000 100,000000

Как проверить CTCSS/DCS код  1. Радио должно быть 132-173 / 200-260 МГц/400-519 МГц 2. Радио должно быть аналоговым CTCSS/DCS декодер для Аналогового режима

CTCSS (Гц) 50,0 97,4 151,4 192,8 55,0 100,0 156,7 196,6 67,0 103,5 159,8 199,5 69,3 107,2 162,2 203,5 71,9 110,9 165,5 206,5 74,4 114,8 167,9 210,7 77,0 118,8 171,3 218,1 79,7 123,0 173,8 225,7 82,5 127,3 177,3 229,1 85,4 131,8 179,9 233,6 88,5 136,5 183,5 241,8 91,5 141,3 186,2 250,3 94,8 146,2 189,9 254,1

CDCSSДля Аналогового режима (только код N)

Стандарт (N) Sf103 Проверьте Стандарт (N) Sf103 Проверьте Стандарт (N) Sf103 Проверьте Стандарт (N) Sf103 Проверьте 23 23 143 143 266 465 465 25 25 145 271 271 466 466 26 26 152 152 274 503 503 31 31 155 155 306 306 506 506 32 32 156 156 311 311 516 516 36 162 162 315 315 532 532 43 43 165 165 325 546 546 47 47 172 172 331 331 565 565 51 51 174 174 332 606 606 53 205 205 343 343 612 612 54 54 212 346 346 624 624 65 65 223 223 351 351 627 627 71 71 225 356 631 631 72 72 226 226 364 364 632 632 73 73 243 243 365 365 654 654 74 74 244 244 371 371 662 662 114 114 245 245 411 411 664 664 115 115 246 412 412 703 703 116 116 251 251 413 413 712 712 122 252 423 423 723 723 125 125 255 431 431 731 731 131 131 261 261 432 432 732 732 132 132 263 263 445 445 734 734 134 134 265 265 464 464 743 743 754 754

Характеристики для частоты SF401/SF103

Функция

SF-401-PLUS

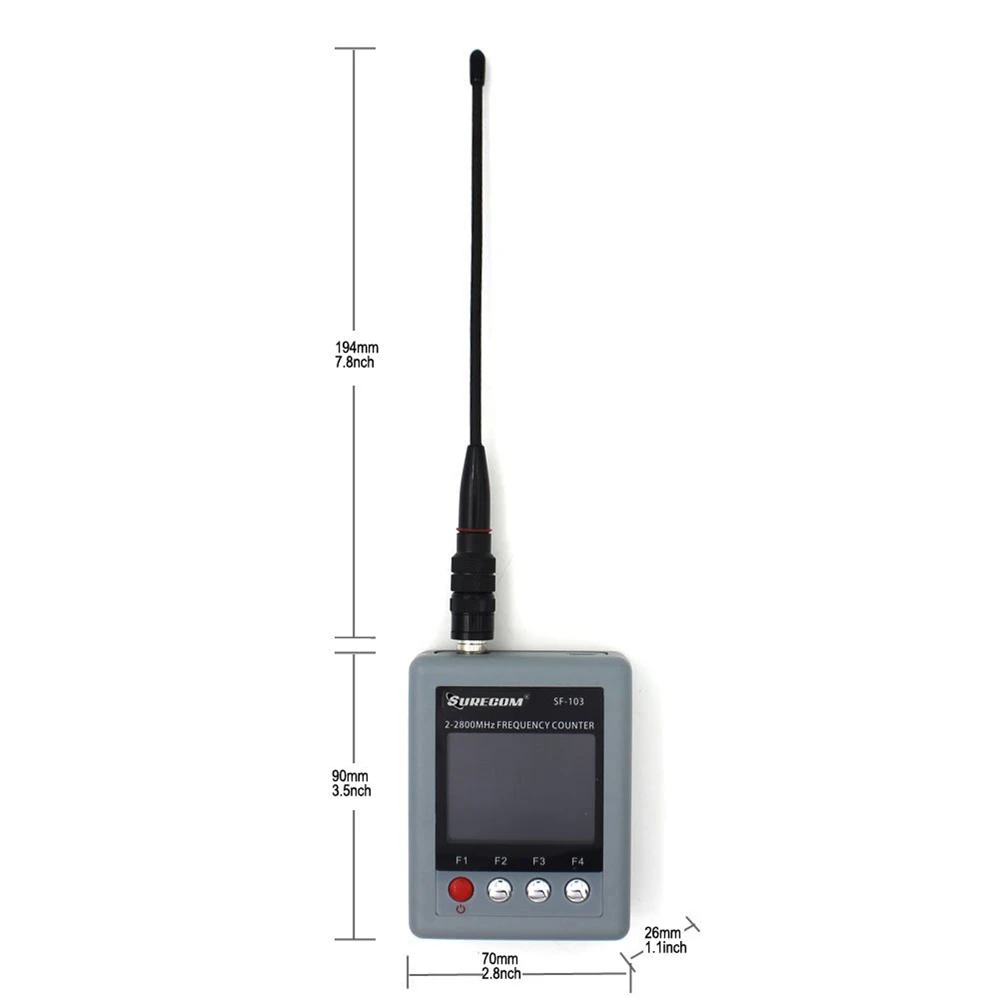

SF-103 Частотный диапазон: 27 МГц-3000 МГц 2 МГц-2800 МГц Выбор скорости ворот: N/A 0,1/0,25/0,5/1,0 секунды Цифровой: 3-4 3-6 Цифровой режим: Система DMR Дальний: 0,3-1 м 0,3-9 м Код рации CTCSS/DCS: Должно быть 132-173 / 200-260 МГц/400-519 МГц -10 дБ с помощью переключателя  Автоматическое усиление Встроенный литий-ионный аккумулятор: 600 мАч 1500 мАч TFT LCD: 320x240 пикселей Потребление тока: 10 мА 30-50мА Кристаллический осциллятор TCXO +- 2.5ppm +- 2.5ppm Вход зарядного устройства: Micro USB + 5 В Входное сопротивление: 50 Ом (BNC) Вес: 100 г 113 г Размеры: 70x25x90 мм (не включает антенну и гнездо BNC)
