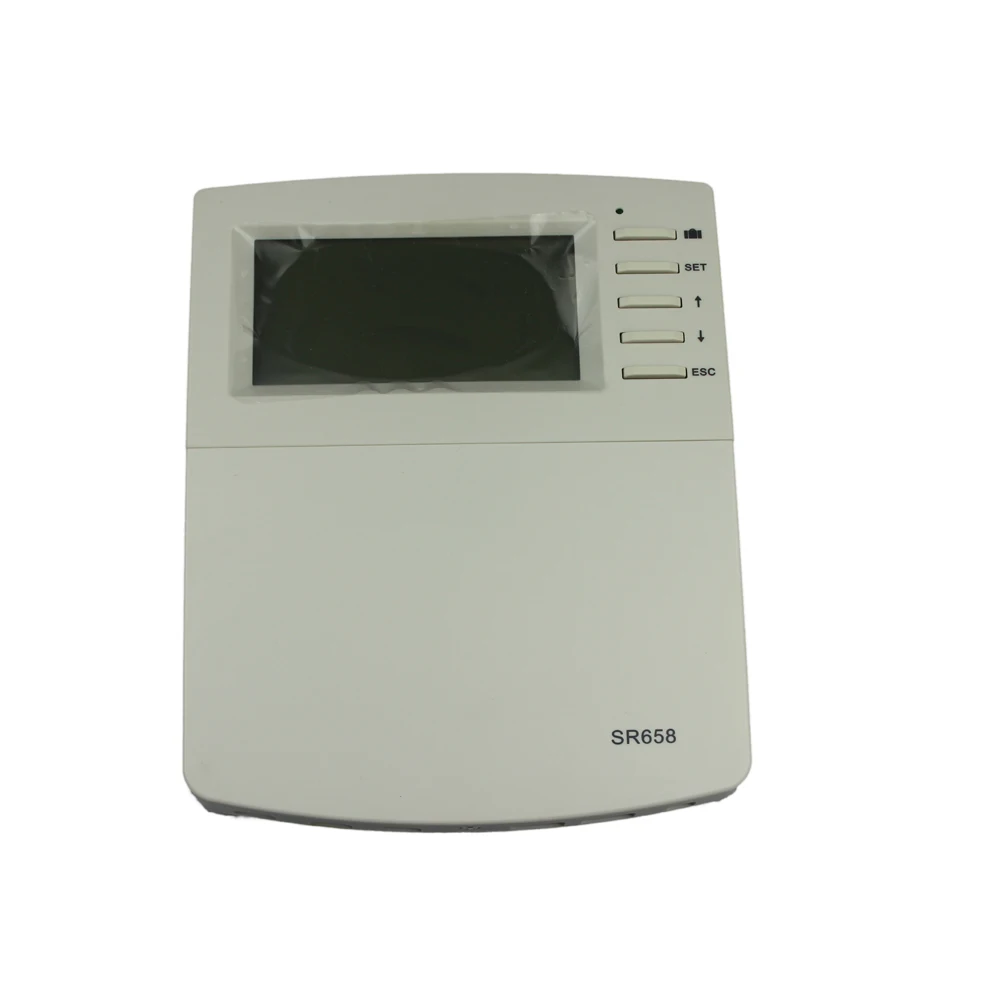

SR658 Солнечный контроллер для солнечных водонагревательных систем 19 применение системы s DIY Солнечная Отопительная система контроллер

Представить:

2017 Новый продукт

Светодиодный дисплей с большим экраном

Точность измерения температуры: 0.1C

19 систем могут быть программистами

Обычные/он насос оба доступны на

Поддержка обновления прошивки с помощью sd-карты

Емкость приложений

Максимальное количество коллекторов: 2

Максимальное количество резервуаров для хранения: 2

Максимальное количество реле: 7

Максимальное количество датчиков: 8

Максимальное количество приложений для визуализации: 19

Сигнальный порт для насоса: PWM1,PWM2,PWM3

FRT:1 * цифровой датчик расходомера

VFS:1 * датчик расходомера Grundfos

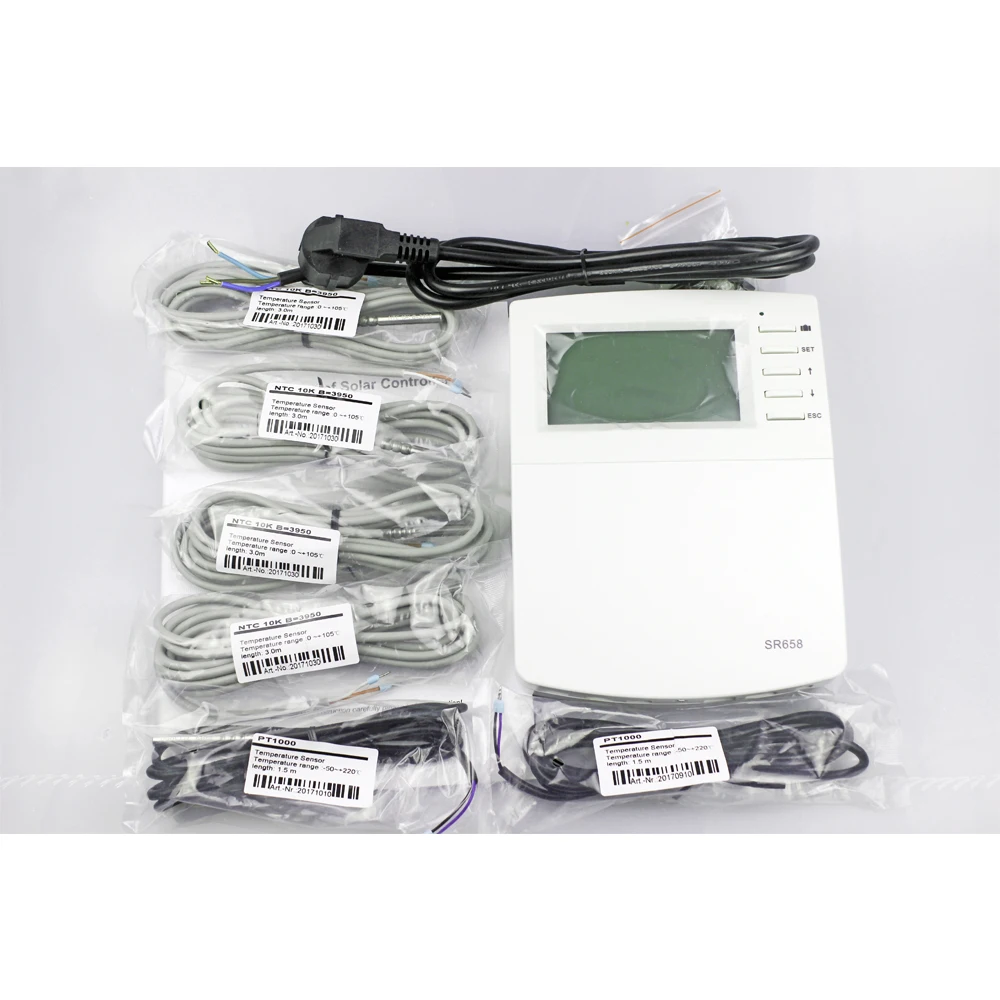

Список доставки

Основные технические данные:

Размер контроллера: 208 мм x 158 мм x 43 мм

Источник питания: AC100-240V,50-60 Гц.

Мощность Потребляемая мощность: <2,5 W

Номинальное импульсное напряжение: 2,5 кв

Интерфейс передачи данных: TF(micro SD)

Корпус: пластик ABS

Тип защиты: IP41

Класс защиты: 1

Степень загрязнения: 2

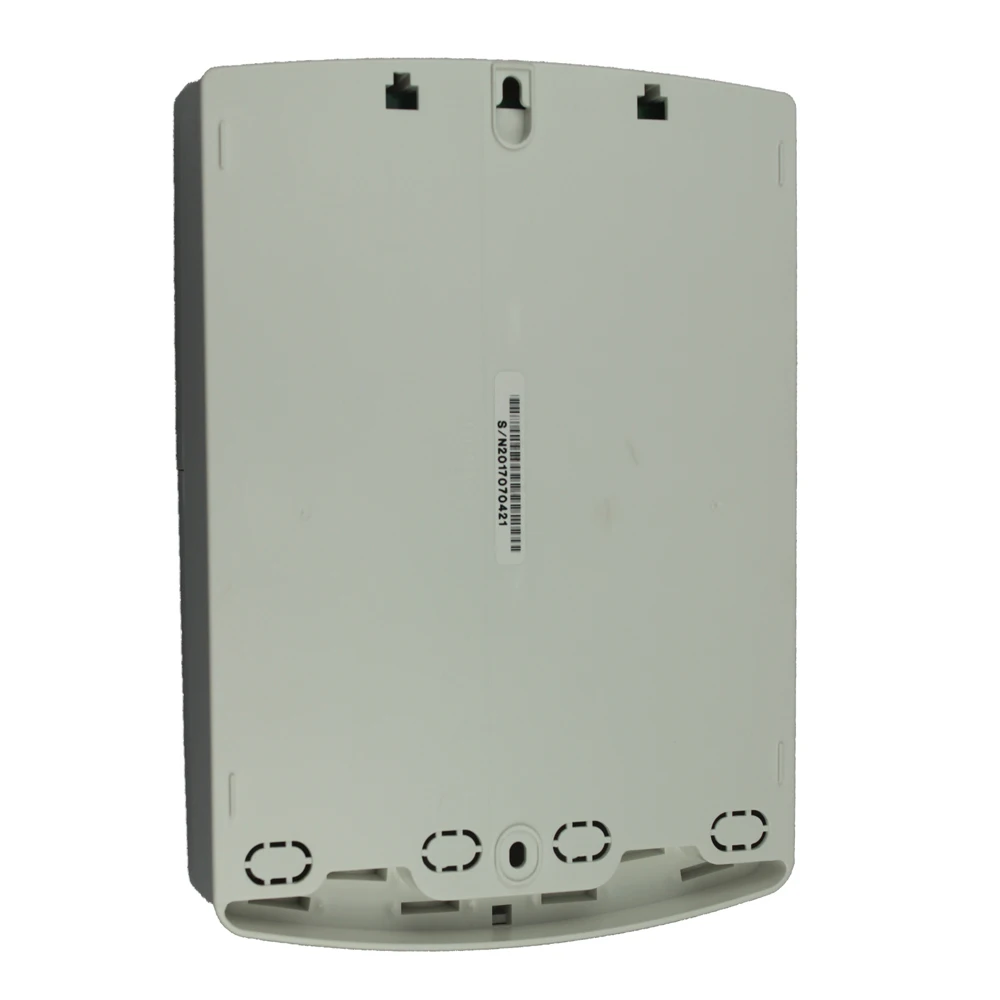

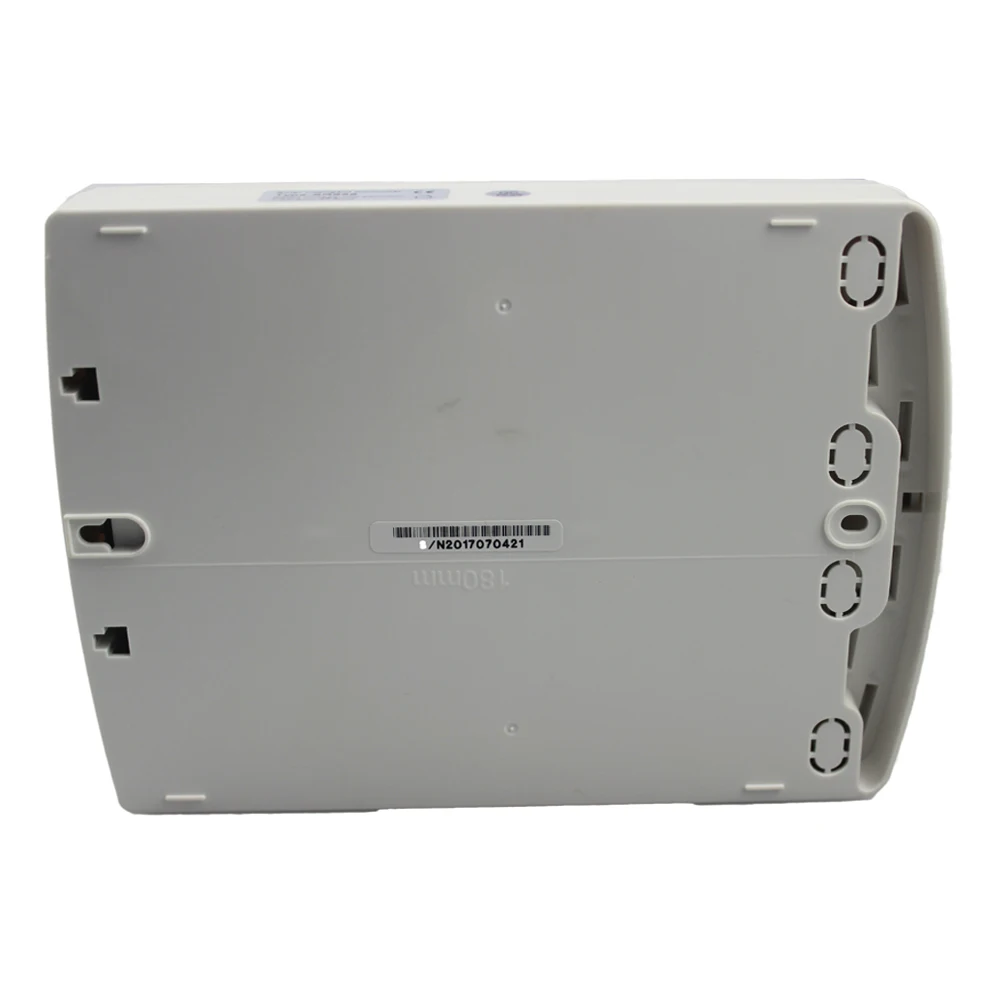

Крепление: настенное крепление

Дисплей: система-мониторинг-дисплей, для визуализации системы s, светодиодный дисплей и фоновое освещение

Эксплуатация: 5 кнопок на передней крышке.

Точность измерения температуры: ± 0.1oC

Диапазон измерения температуры коллектора: -10oC ~ 220oC

Диапазон измерения температуры бака: 0oC ~ 110oC

Подходящая мощность насоса: возможно подключение 6 насосов

Подходящая мощность HK (резервное Отопление): 1 шт. ˂ 1500 Вт.

Входы: 8 датчиков,

2 шт. * Датчик Pt1000 (≤ 500oC) для коллектора (силиконовый кабель ≤ 280oC),6 шт. * NTC10K, B3950 датчик (≤ 135oC) для бака, (ПВХ кабель ≤ 105oC),

Выходы: 7 реле, для циркуляционного насоса и резервного нагрева

3 * электронное Магнитное реле, Макс. Ток 1А3 * полупроводниковое реле, Макс. Ток 1А1 * потенциальное реле сверхнизкого напряжения (Сигнал Вкл/Выкл)

3 * ШИМ переменный Частотный выход (переключаемый 0-10 В)

Температура окружающей среды: -10 °C ~ 50 °C.

Основные функции:

Дата --- Настройка даты

Светильник --- светильник дисплея

Время нагрева --- Резервное Отопление

Круг --- Циркуляция горячей воды

Sys-appliance программист

Загрузка --- Настройка загрузки tank1

LOAD2 --- Настройка загрузки tank2

COL --- Collector1

COL2 --- Collector2

Насос --- режим управления насосом

LLOGI --- логика загрузки резервуара

COOL --- функция охлаждения

HEATX --- передача тепловой энергии между баками.

RPH --- функция предварительного нагрева

AUX --- вспомогательная функция

MAN --- ручной режим

BLPR --- блокирующая функция защиты

OTDIS --- функция термической дезинфекции

OPARR --- функция параллельного реле

OHQM --- измерение тепловой энергии

GFDS --- регистрация датчика Grundfos

UNIT---C-F выключатель

OSDS---SD карта

Остальное --- сброс

PASS --- набор паролей

Обновление прошивки

Праздничная функция

Защита экрана

Защита от проблем

Проверка неисправностей

Системы применения:
