Все наши продукты разработаны и произведены нами. Убедитесь, что качество, цена и обслуживание определенно доставят вам удовольствие!
Техническая поддержка
Постоянное напряжение, постоянный ток

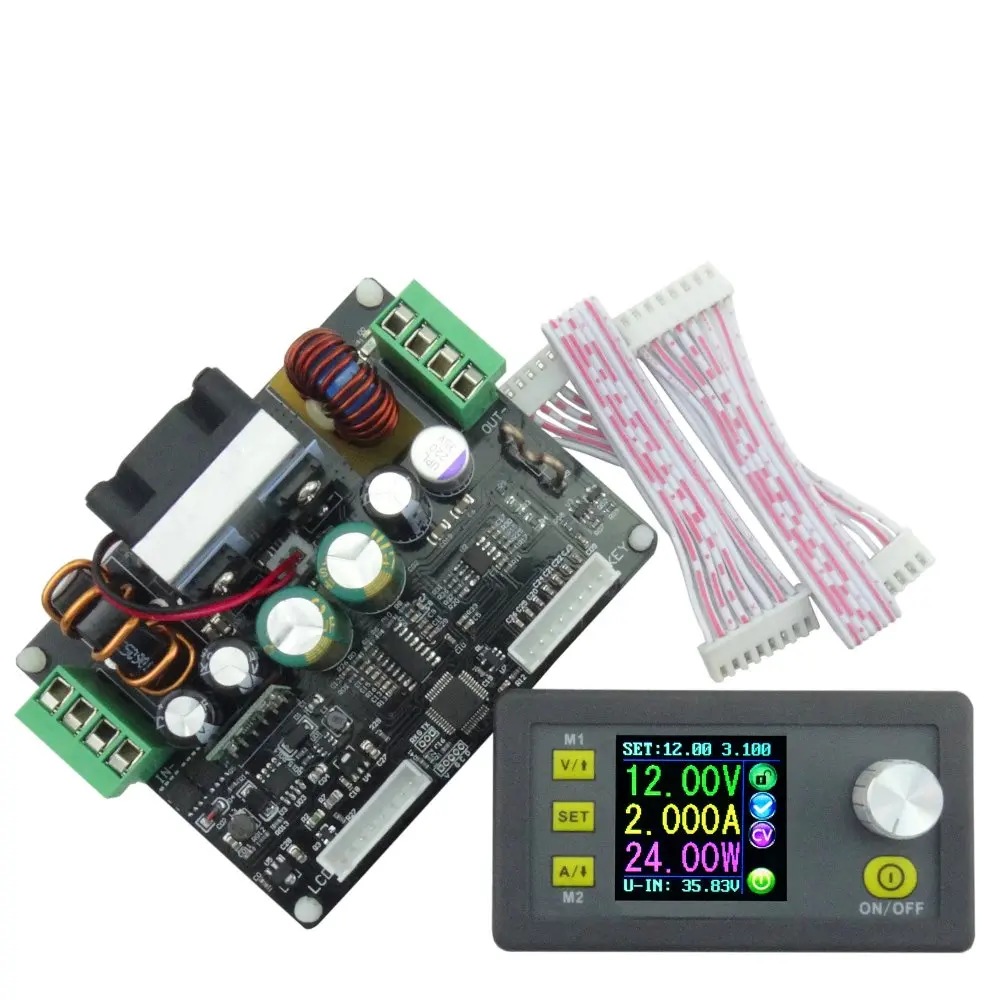

Модуль питания с цифровым управлением

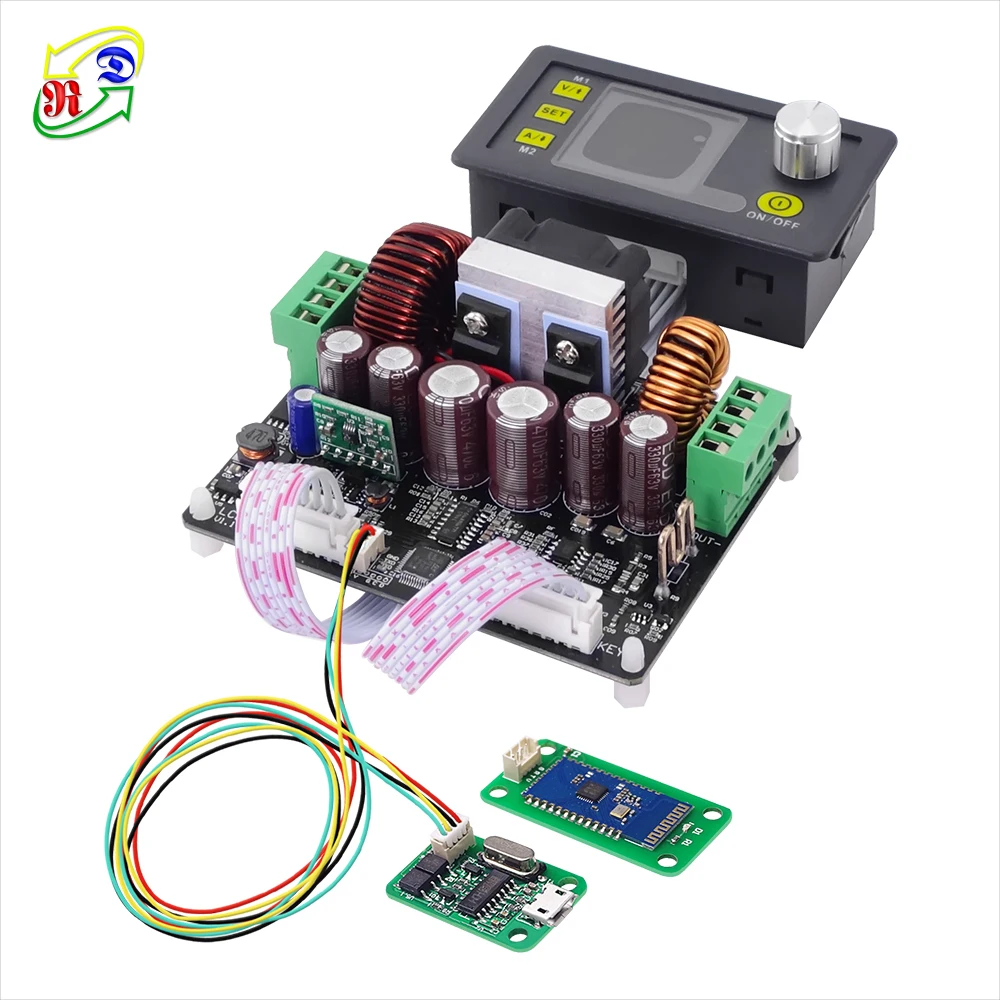

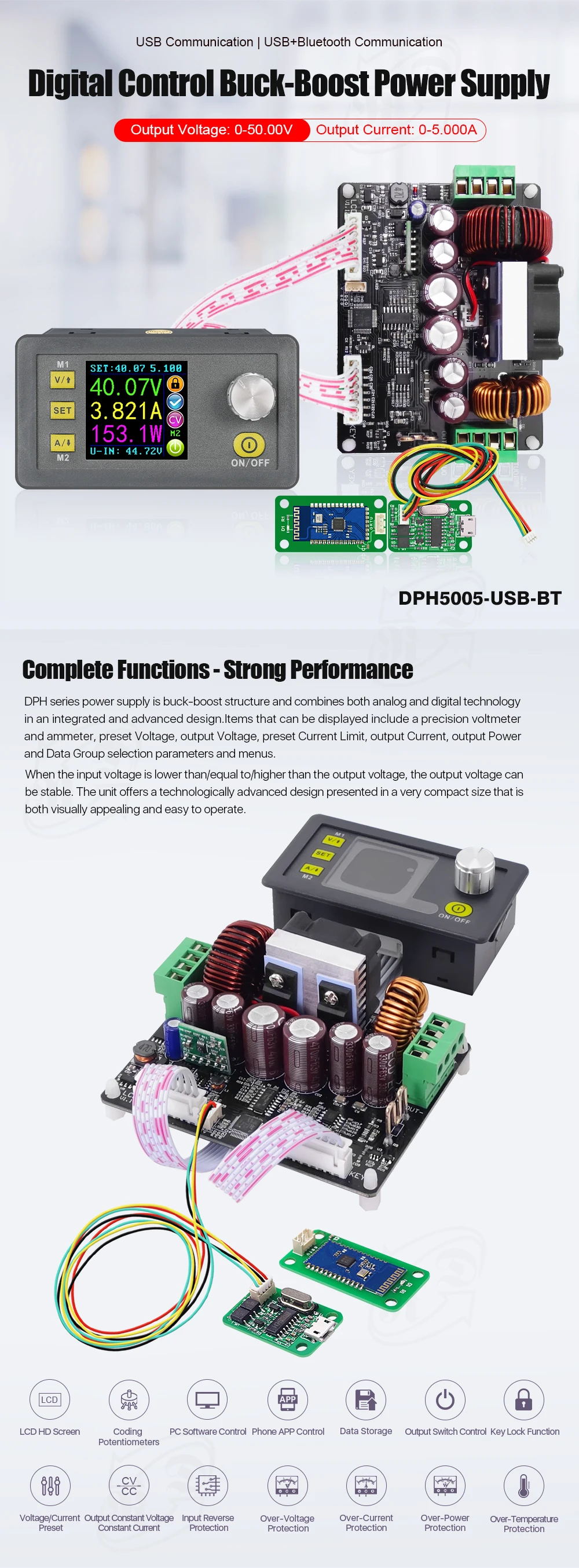

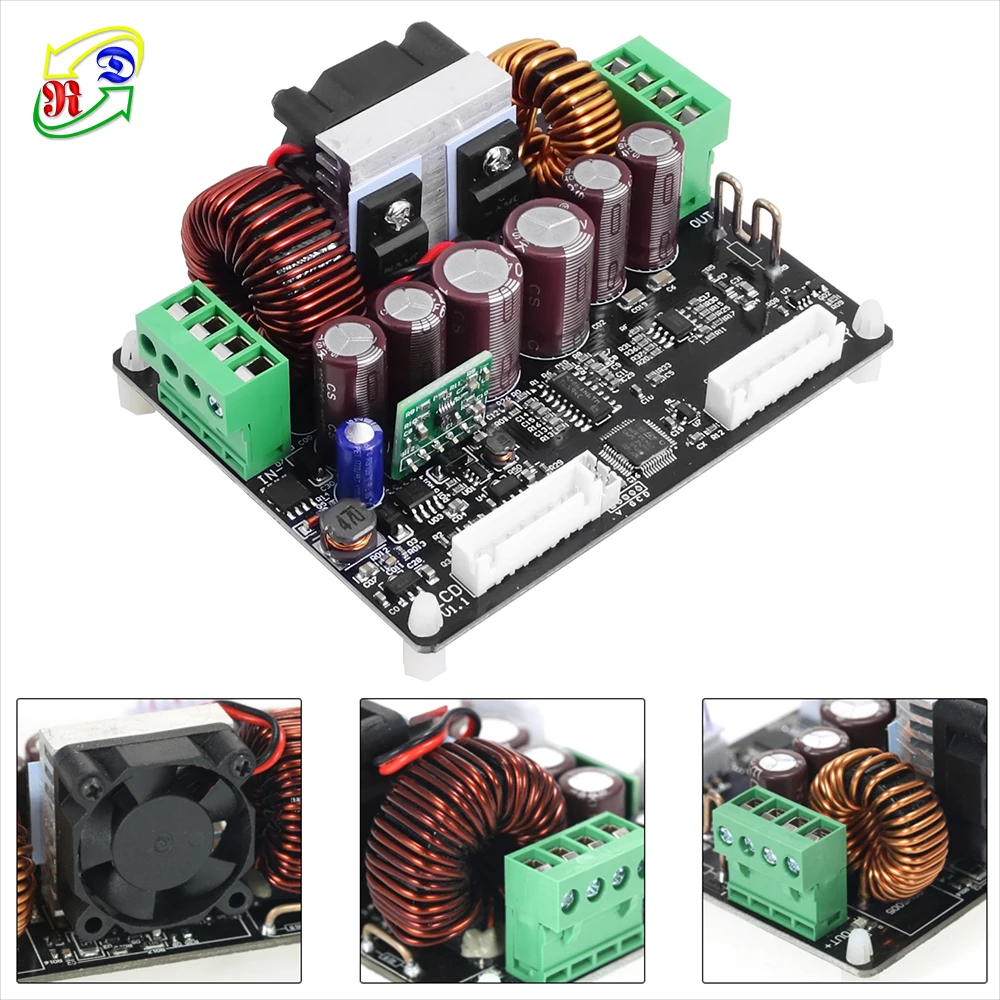

Модель продукта: DPH5005
Google play: Поиск RUIDENG

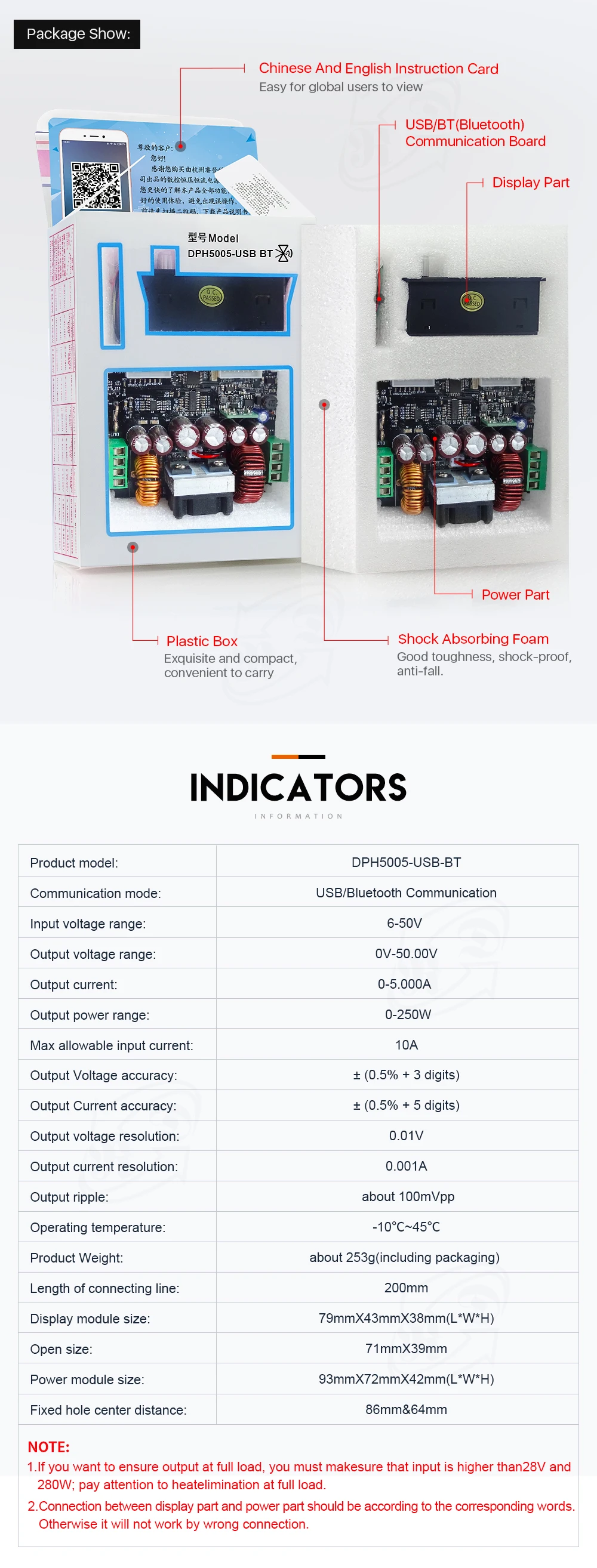

Технические параметры
Диапазон входного напряжения: 6,00-50,00 в диапазон выходного напряжения: 0-50,00 в
Выходной ток: 0-250 А Диапазон выходной мощности: 0-Вт

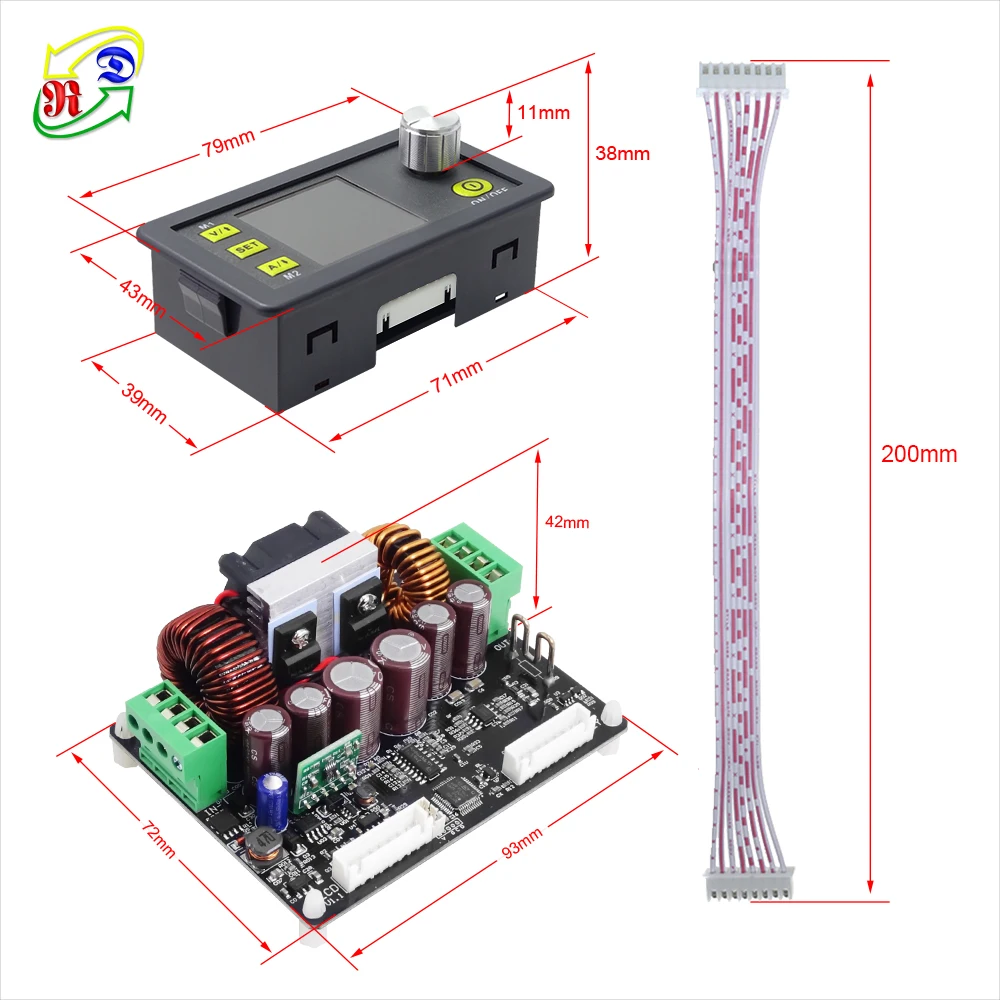

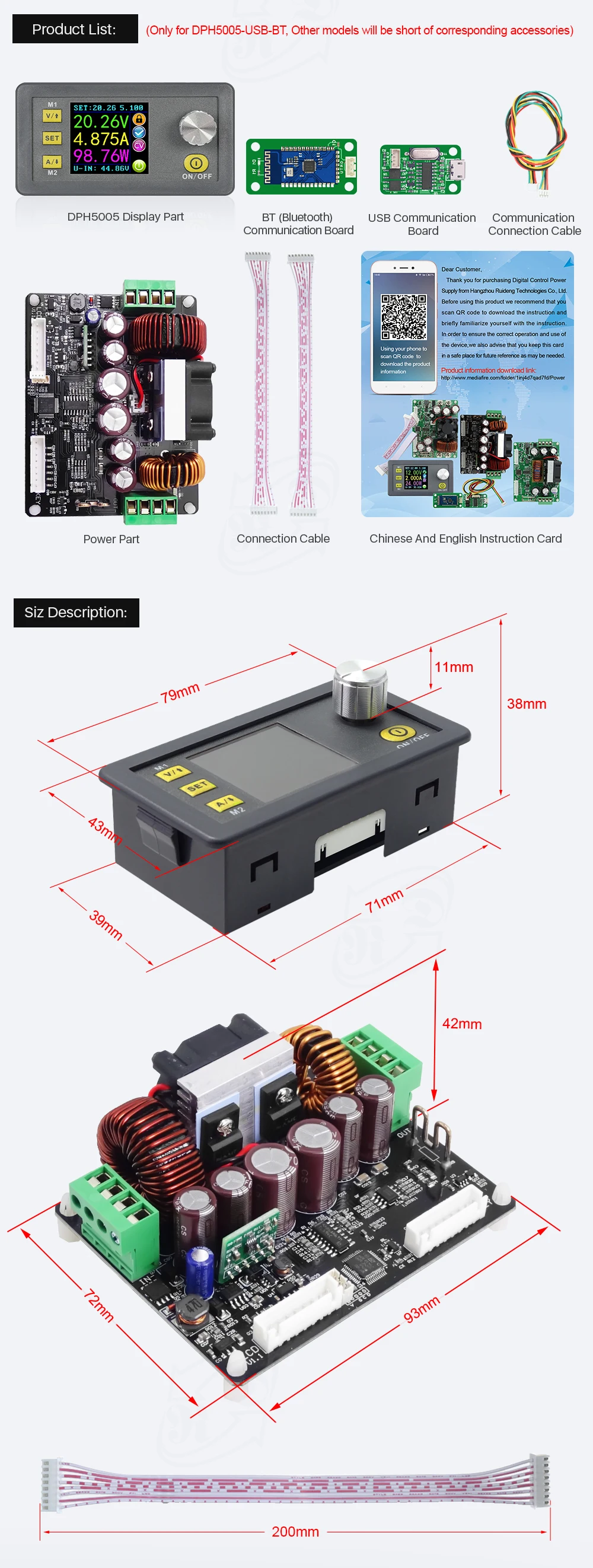

Вес продукта: около 222 г Размер дисплейного модуля: 79*43*41 (мм) (Д * Ш * В)
Открытый размер: 71 мм * 39 мм Размер силового модуля: 93*71*41 (мм) (Д * Ш * В)
Длина соединительной линии: 200 мм фиксированное расстояние между отверстиями: 86 мм, 64 мм
Разрешение выходного напряжения: 0,01 в разрешение выходного тока: а
Точность выходного напряжения: ± (0.5% + 3 цифры) точность выходного тока: ± (0.5% + 5 цифр)
Максимально допустимый входной ток: 10 А пульсация на выходе: 100 мвпп
Тестовое видео отзывы клиентов на YouTube:
Мой канал YouTube: https://www.youtube.com/channel/UCy73jJ5-ZqhPzT7wJ6KTIaw
DPS5015: тест пульсации: https://www.youtube.com/watch?v=WpbkxL0p7u8&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=1
Демонтаж: https://www.youtube.com/watch?v=-QSWB4H6QM8
DPS3012 тест мощности + Чипы: https://www.youtube.com/watch?v=q1wy0gzXgGo
Видео DPS 5005: https://www.youtube.com/watch?v=BklUuj5-j10
Таблица корреляций:

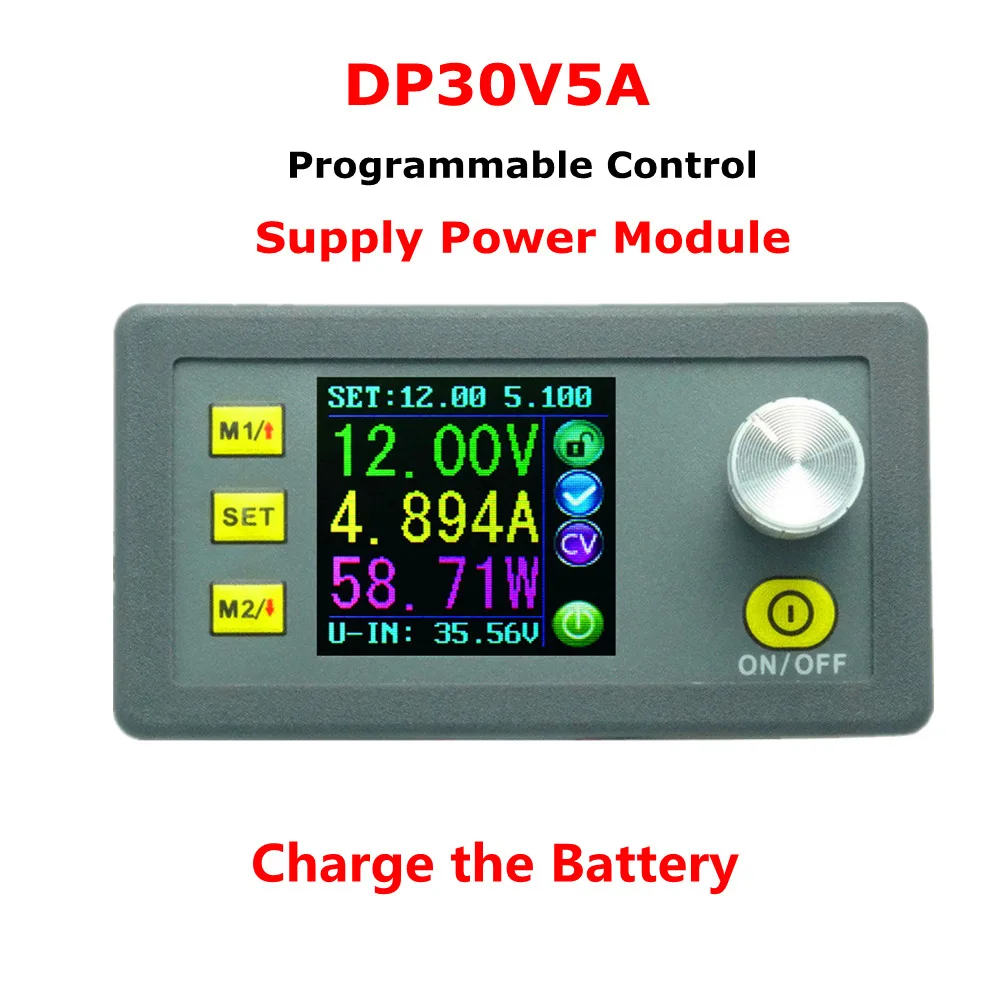

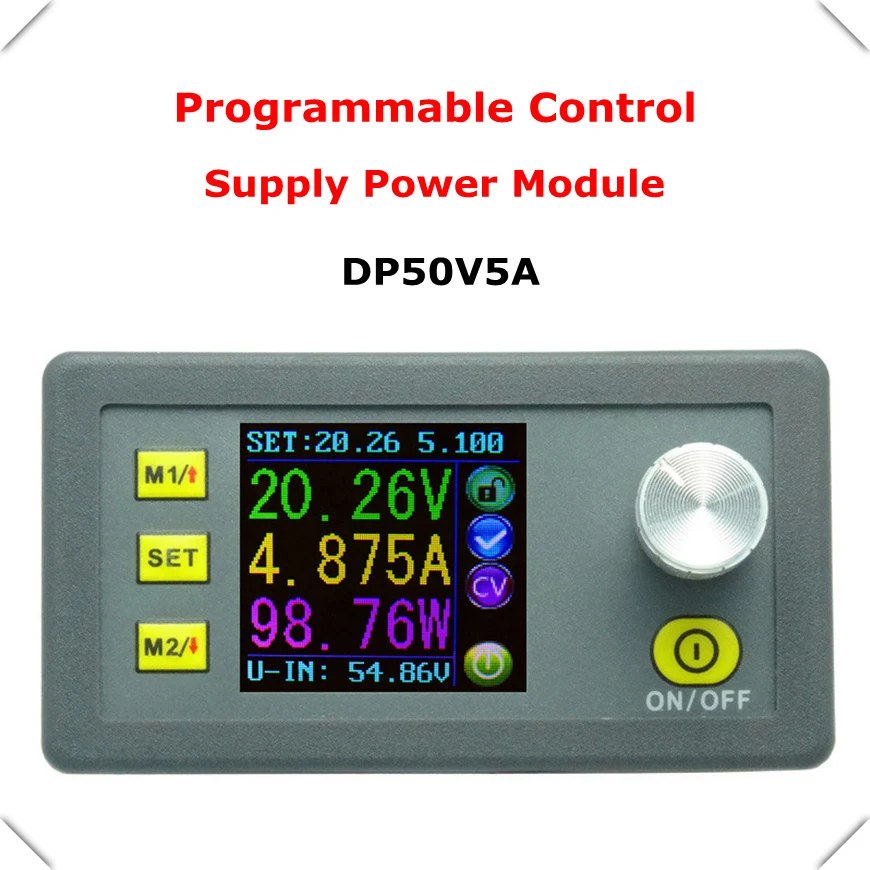

Серия DP(DP50V5A и DP30V5A (простая светодиодный ная версия DP30V5AL);
Серия блоков питания DPS buck(DPS3003,DPS3005,DPS5005,DPS3012, DPS5015,DPS5020);
Серия блоков питания DPH buck-boost(DPH3205 и DPH5005);
Если вы хотите высадить, p50v5aclick этоHttps://www.aliexpress.com/item/32596330856.html
Если вы хотите высадить этоHttps://www.aliexpress.com/item/32613371214.html
Если вы хотите seeDP30V5A-Lclick этоHttps://www.aliexpress.com/item/32639806678.html
Если вы хотите расправить ps, нажмите на этоHttps://www.aliexpress.com/item/32685187020.html
Если вы хотите рассадить кликните по этомуHttps://www.aliexpress.com/item/32684316119.html
Если вы хотите рассадить ps5005, нажмите на этоHttps://www.aliexpress.com/item/1000004290003.html
Если вы хотите рассадить ps3012, нажмите на этоHttps://www.aliexpress.com/item/32685179404.html
Если вы хотите рассадить ps5015, нажмите на этоHttps://www.aliexpress.com/item/32702714880.html
Если вы хотите рассадить ps5020, нажмите на этоHttps://www.aliexpress.com/item/32821185351.html
Если вы хотите сеять ph3205нажмите на этоHttps://www.aliexpress.com/item/32762131242.html
Если вы хотите сеять ph5005clickthisHttps://www.aliexpress.com/item/32840324731.html
Если вы хотите рассадить ps8005, нажмите на этоHttps://www.aliexpress.com/item/32849962454.html
Серия связанных с цифровым источником питания продуктов:
DPS3005
DPS5005
DPS5015
DPS5020
DPH5005
DPS8005
DP50V5A
DP30V5A
DPS3003
DPS3012
DPH3205
DPS3005
DPS3005-USB
DPS3005-USB-BT
DPS5005
DPS5005-USB
DPS5005-USB-BT
DPS5015
DPS5015-USB
DPS5015-USB-BT
DPS5020
DPS5020-USB
DPS5020-USB-BT
DPH5005
DPH5005-USB
DPH5005-USB-BT
DPS8005
DPS8005-USB
DPS8005-USB-BT
Разница
Между
DP,DPS
И DPH
1. Серия DPS имеет обновленную версию. Панель другая. В серии DPS мы меняем M1/✮и M2/↓ на V/✮и A/↓. Вы можете нажать эти кнопки
Установите быстрое напряжение и ток. Мы добавляем новую функцию «установить начальный или закрытый выход по умолчанию»
Другие не меняются.
2. Все эти источники питания могут заряжать аккумулятор напрямую, не требуется внешний диод. При зарядке аккумулятора не подключайте полярность аккумулятора
Обратно, в противном случае, силовые части будут запутываться.
Найдите разницу между DPS и DP смотрите это видео https://www.youtube.com/watch?v=ptt931rrXo8
3. Источник питания DP и источник питания DPS представляют собой понижающий преобразователь. Но DPH3205 и DPH5005-это понижающий и Повышающий преобразователь.

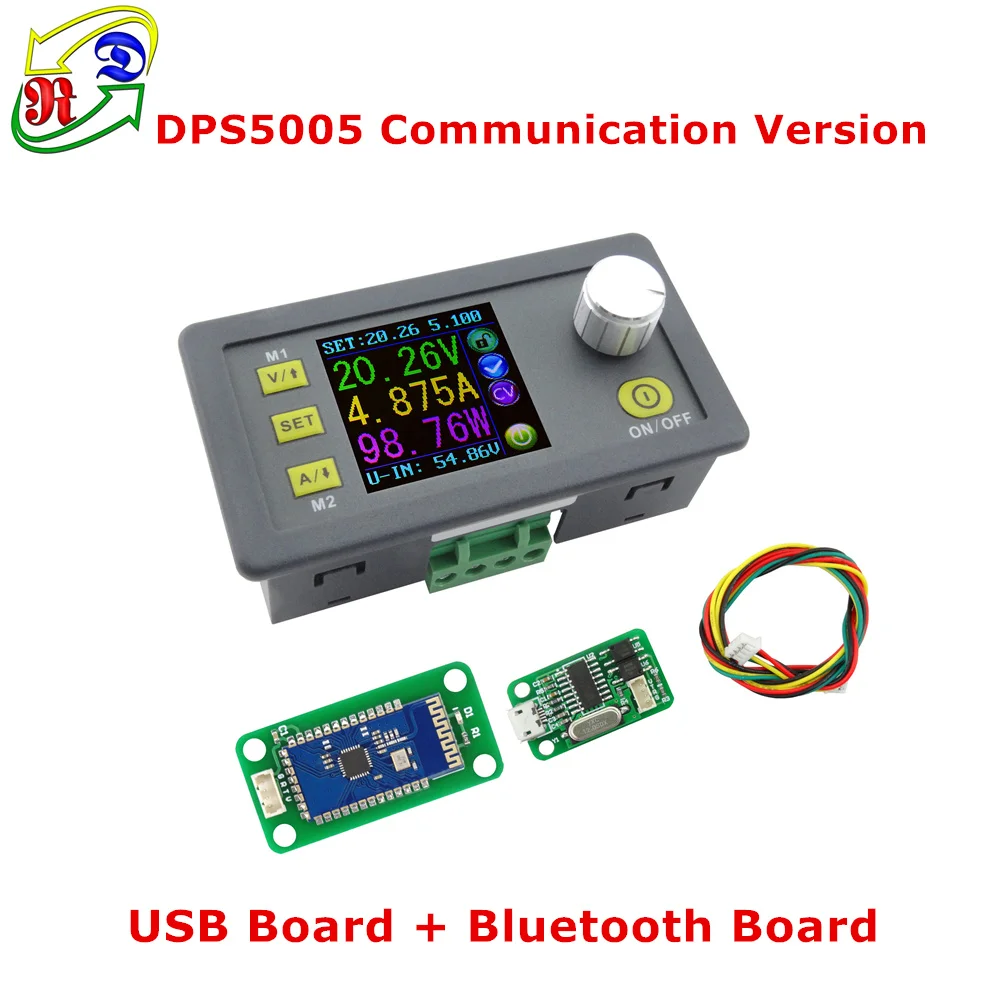

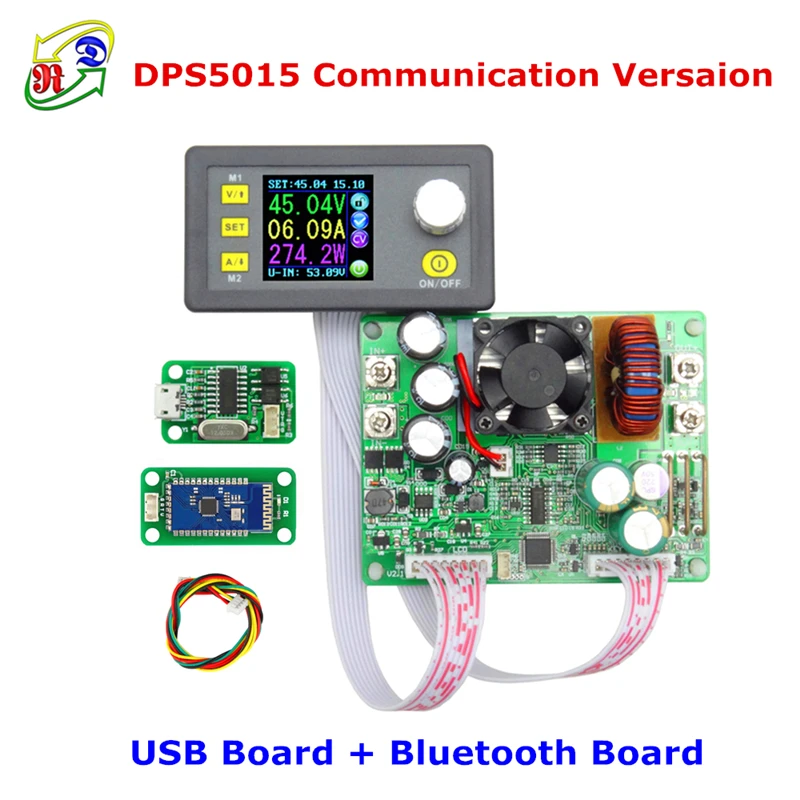

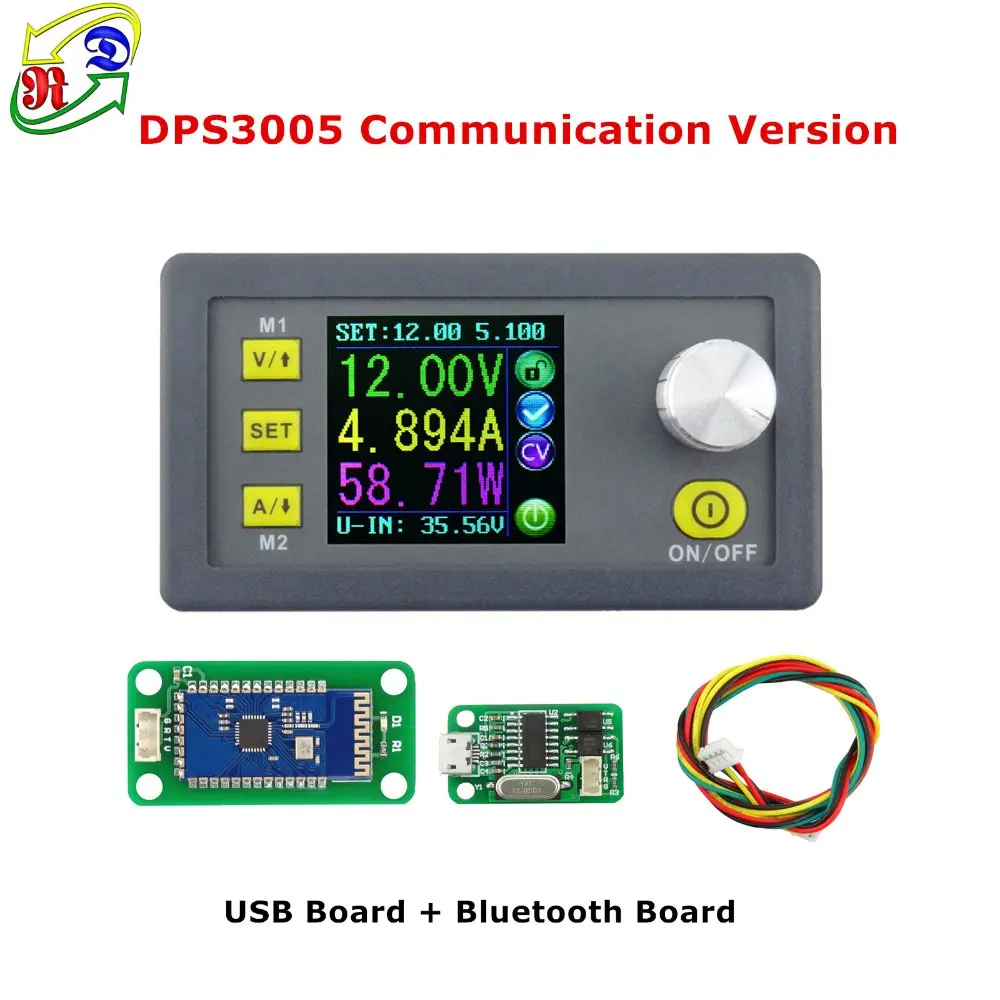

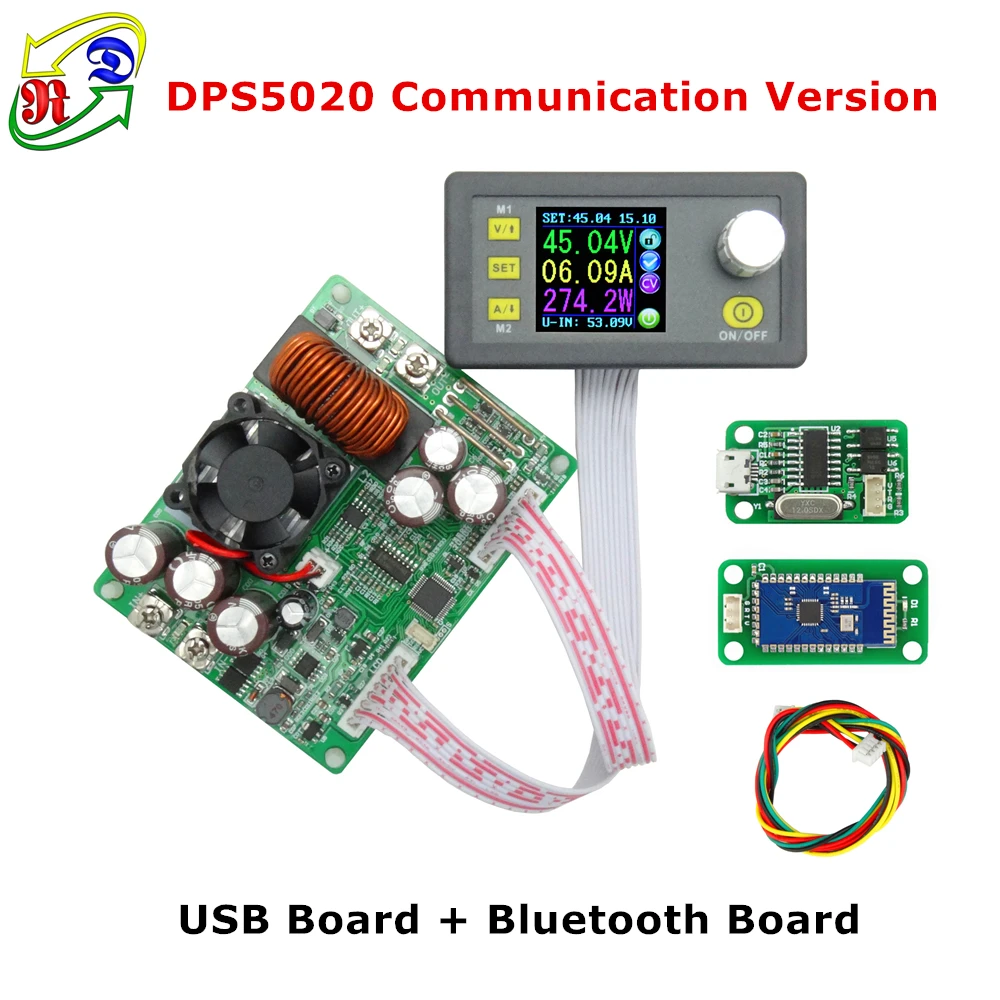

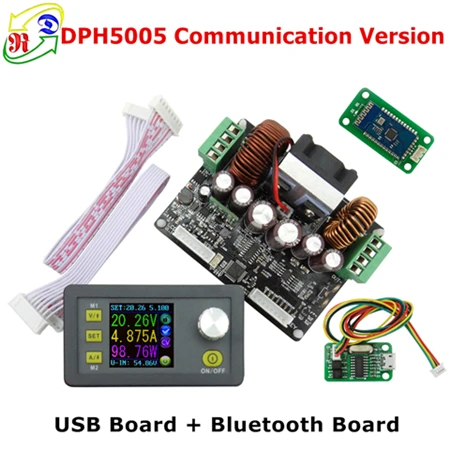

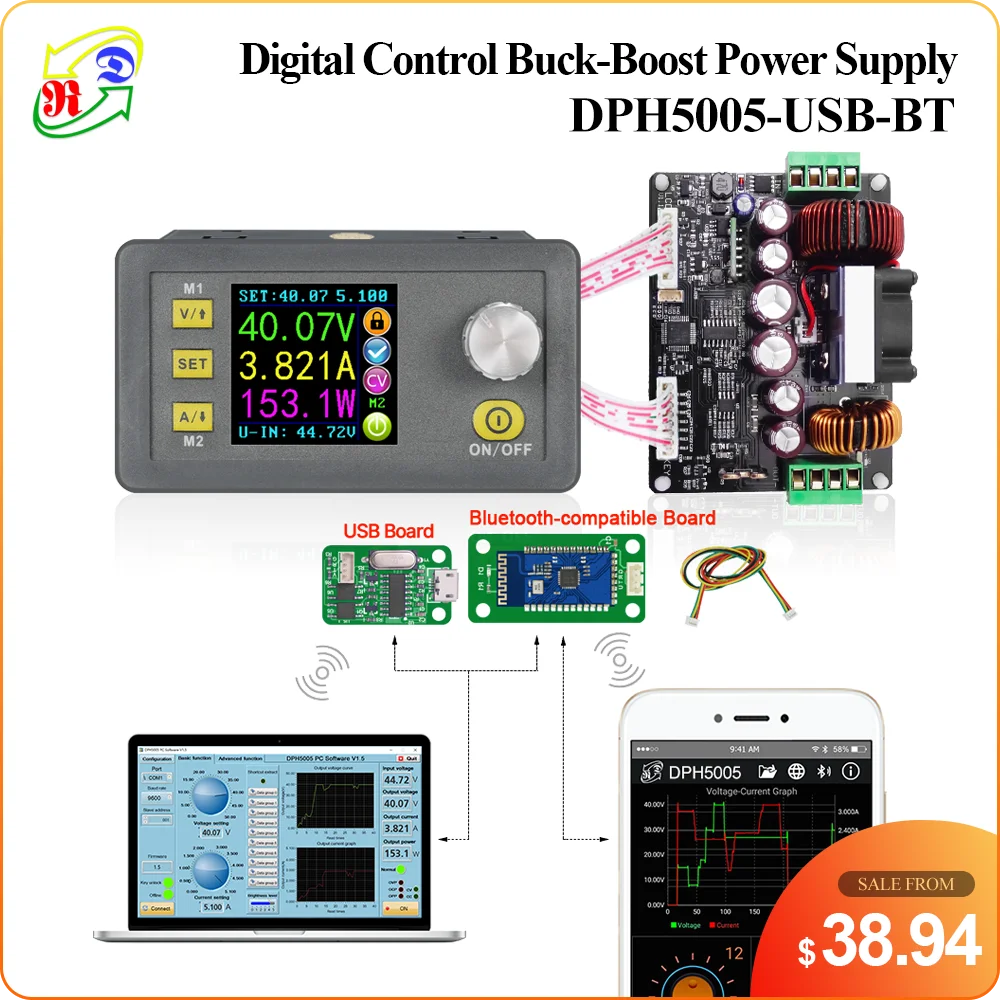

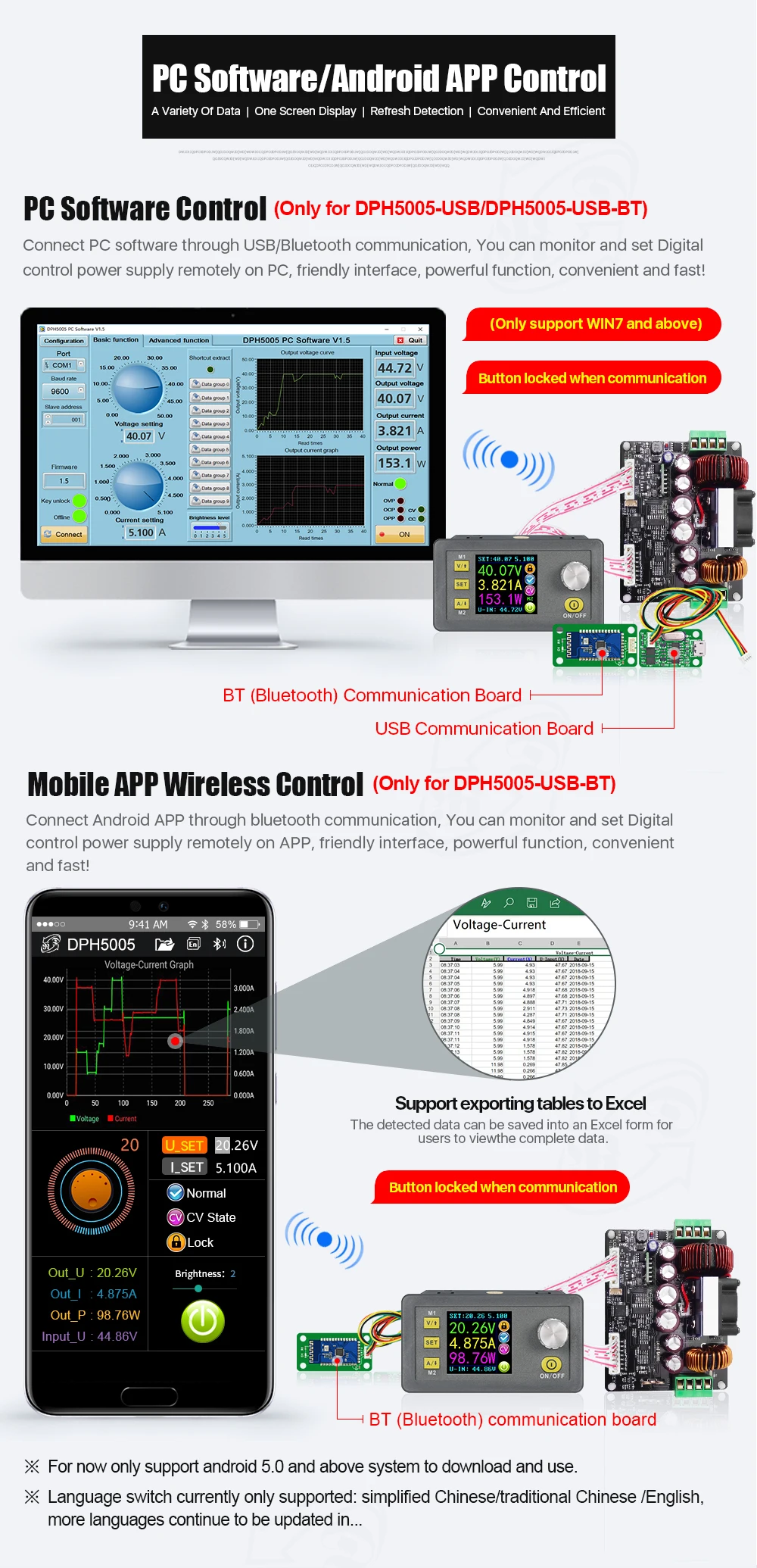

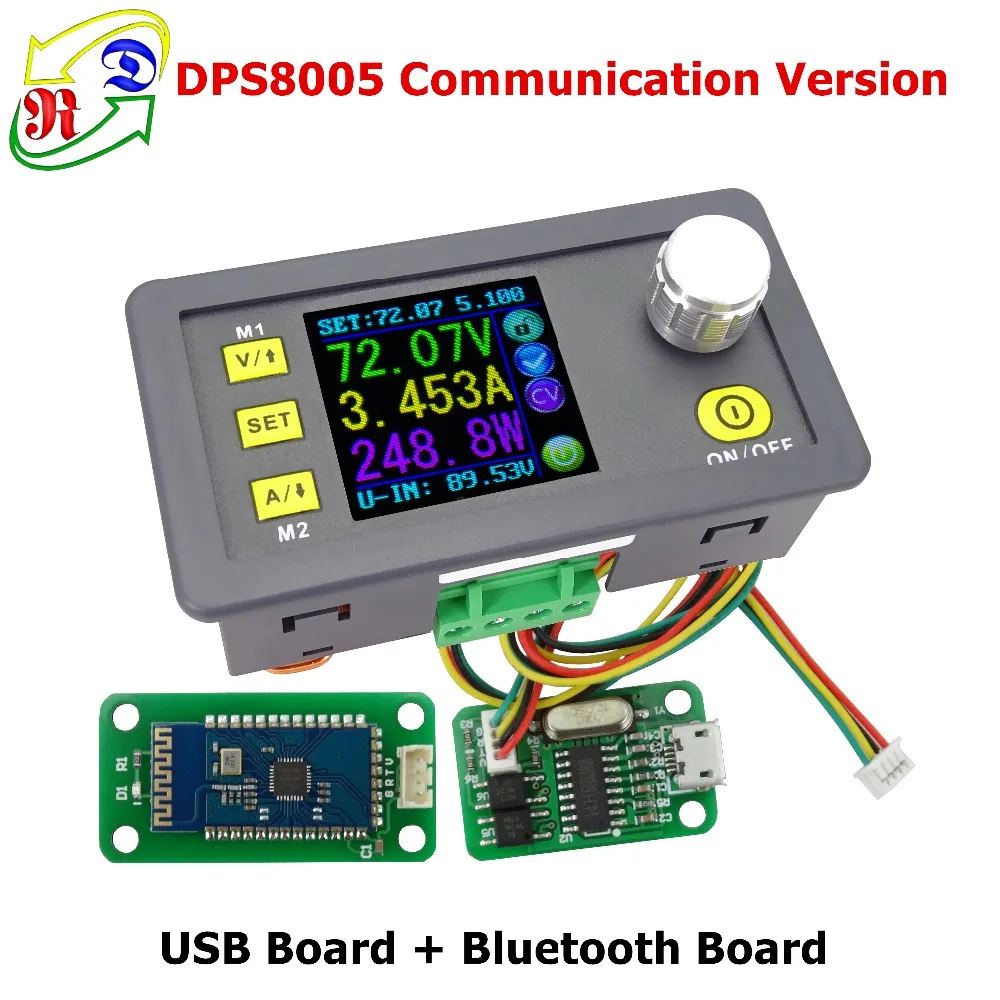

4. У DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 есть коммуникационная версия. Вы можете подключить ПК и Использовать верхний компьютер
Функция связи
Нет
Нет
Нет
Нет
Нет
Да
Да
Да
Да
Да
Да
Рабочий режим
Бак
Бак
Бак
Бак
Бак-
Boost
Бак
Бак
Бак
Бак
Бак-
Boost
Бак
Входное напряжение
6-55 в
6-40 в
6-40 в
6-40 в
6-40 в
6-40 в
6-55 в
6-60 в
6-60 в
6-50 в
10-90 в
Выходное напряжение
0-50,00 в
0-32 в
0-32 в
0-32 в
0-32 в
0-32 в
0-50 в
0-50 в
0-50 в
0-50 в
0-80 в
Выходной ток
0-5.000A
0-5.000A
0-3.000A
0-12.00A
0-5.000A
0-5.000A
0-5.000A
0-15.00A
0-20.00A
0-5.000A
0-5.000A
Выходная мощность
0-250 Вт
0-160 Вт
0-96 Вт
0-384 Вт
0-160 Вт
0-160 Вт
0-250 Вт
0-750 Вт
0-999,9 Вт
0-250 Вт
0-400 Вт
Разрешение напряжения
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
0,01 в
Текущее разрешение
0,001a
0,001a
0,001a
0,01a
0,001a
0,001a
0,001a
0,01a
0,01a
0,001a
0,001a
Размер изделия
79*43*38 мм (часть дисплея) | 93*71*41 (плата питания)
Только плата питания DPS5020/DPS5015/DPS3012/DPH5005/DPH3205
Экран
Цветной ЖК
Вентилятор
Нет
Нет
Нет
Да
Да
Нет
Нет
Да
Да
Да
Нет
Зарядка аккумулятора
Да
Да
Да
Да
Да
Да
Да
Да
Да
Да
Да
Функция
· Предустановленное выходное напряжение/ток (в двух местах заданной кнопкой)
· Предустановленное значение защиты
· 6 значков состояния работы
· Замок для ключей
· Настройка данных и хранение указанной группы данных
· Хранить ярлык Значение хранения
· Точный ярлык M1 или M2 или указанная Группа данных
· Регулировка яркости ЖК
· Открыть или закрыть выход
· 10 групп данных
· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопке и кнопке SET)
· Предустановленное значение защиты
· 6 значков состояния работы
· Замок для ключей
· Настройка данных и хранение указанной группы данных
· Хранить ярлык Значение хранения
· Точный ярлык M1 или M2 или указанная Группа данных
· Регулировка яркости ЖК
· Открыть или закрыть выход
· 10 групп данных
· Установка вывода открытия или закрытия загрузки по умолчанию
Общая информация
IN +: вход положительный IN-: вход отрицательный:
OUT +: выход положительный: OUT-: Выход Отрицательный
Примечание: Диапазон входного напряжения составляет 6-50 В постоянного тока, а 50 в-предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он сгорит. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, иначе он тоже сгорит. Хотя этот модуль имеет защиту от обратного подключения и защиту от короткого замыкания на выходе, вы можете полностью соответствовать описанию подключения для подключения. Если вы подключите источник питания к выходу, модуль сгорит.

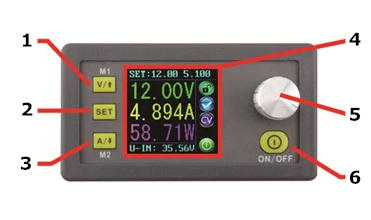

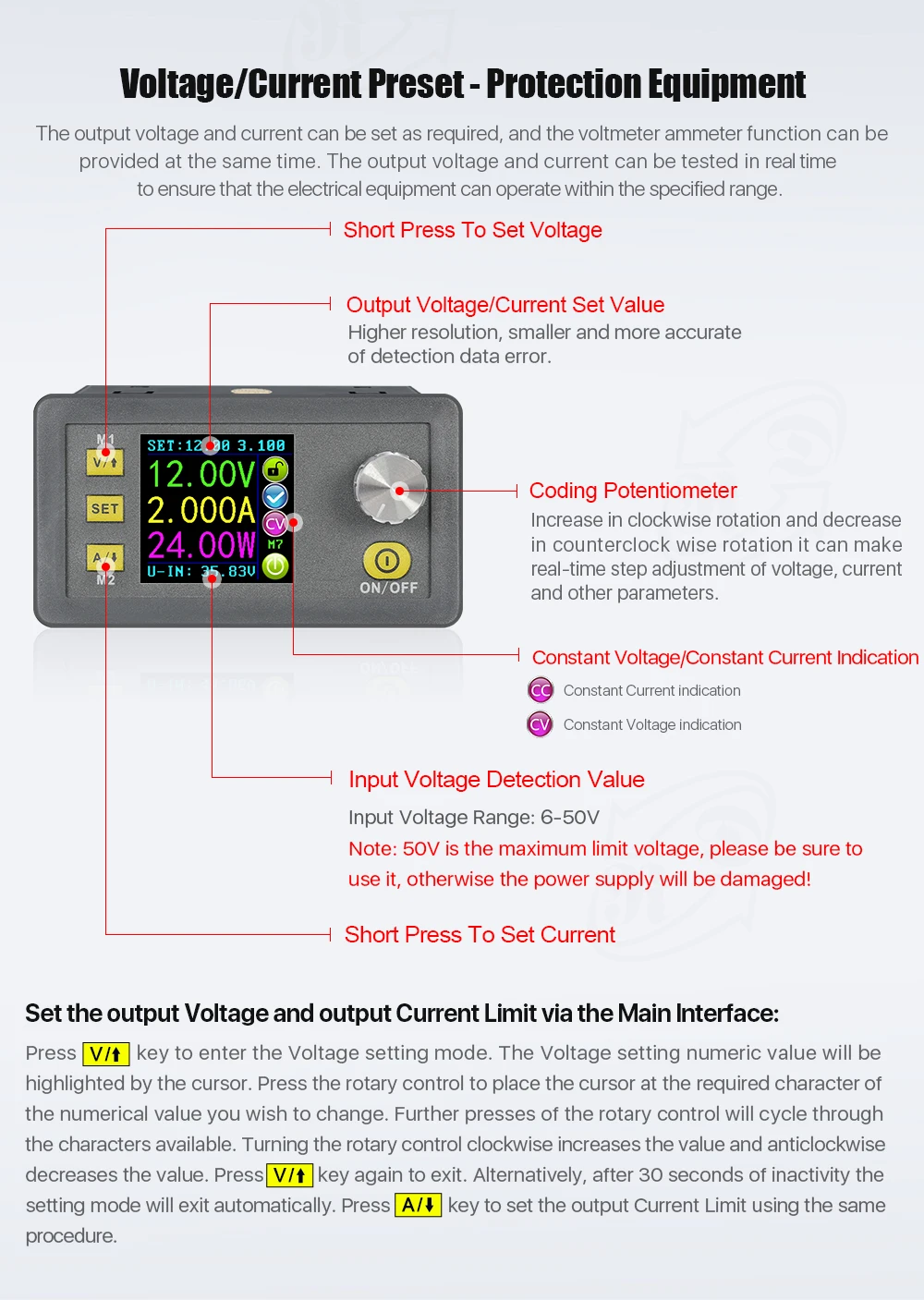

Описание панели
1-Настройка напряжения/выбор страниц/извлечение ярлыка группы данных M1
2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанной группе данных
3-текущие настройки/страница вниз для выбора/ярлык извлечение группы данных M2
Цветной ЖК-экран 4-1,44 дюйма
Потенциометр с 5 кодами/Регулировка данных/Блокировка всех кнопок
6-открытый или закрытый выход

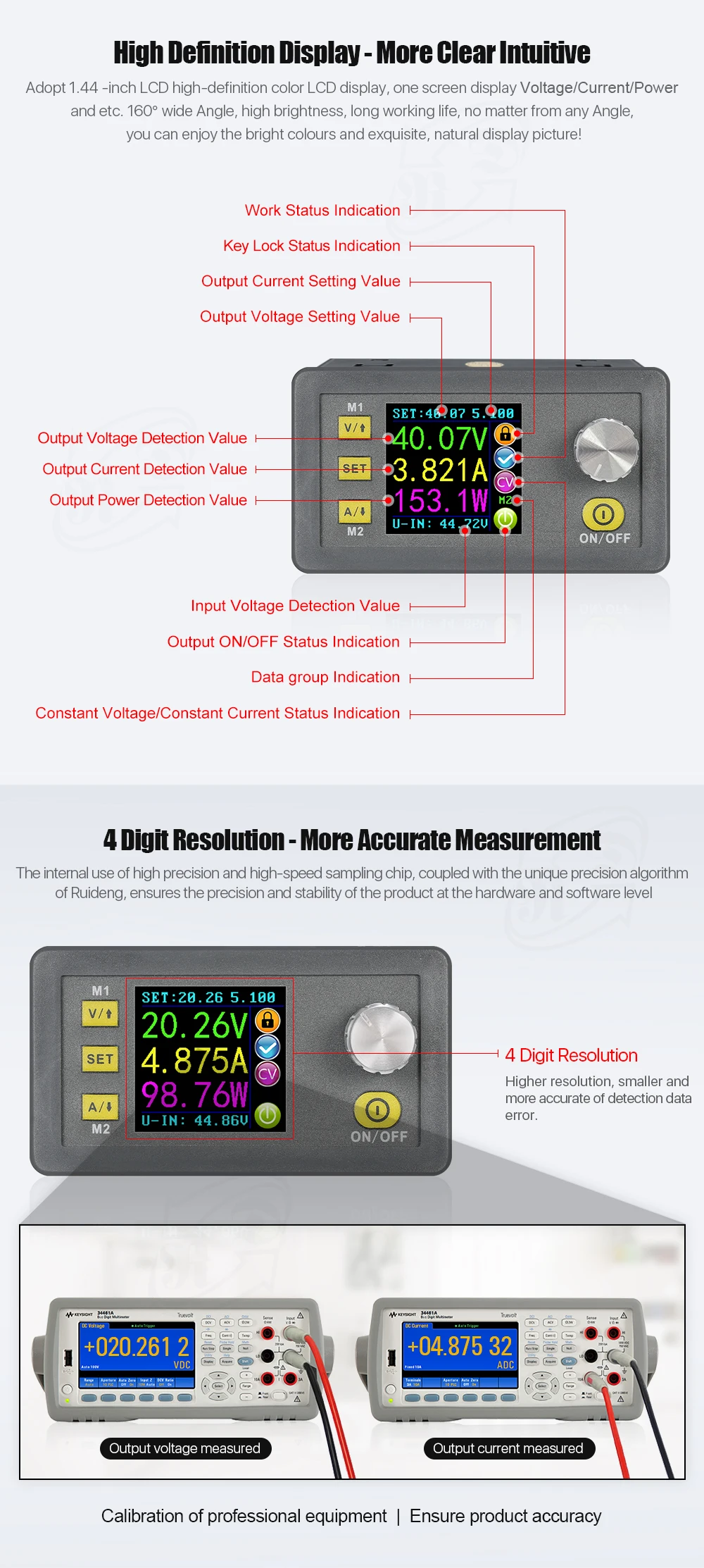

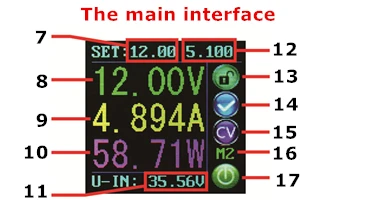

Описание интерфейса дисплея
7-заданное значение выходного напряжения
8-фактическое значение выходного напряжения
9-фактическое значение выходного тока
10-фактическое значение выходной мощности
11-фактическое значение входного напряжения
12-заданное значение выходного тока
13-клавишная Блокировка или подсказка разблокировки
14-выход нормальный или нет
15-подсказка состояния постоянного напряжения и постоянного тока
16-подсказка набора данных
17-открытый или закрытый выходной запрос
18-предустановленное выходное напряжение
19-предустановленный выходной ток
20-предустановленное перенапряжение
21 Предустановленная Перегрузка по току
22-предустановленная перегрузка
23-предустановленная яркость экрана
24-предустановленный набор данных
25-фактическое значение выходного напряжения и выходного тока
Инструкции по эксплуатации
При подключении источника питания на экране сначала отображается окно приветствия, а затем появляется в основном интерфейсе. На главном интерфейсе значения выходного заданного напряжения и значения выходного заданного тока находятся в верхней части экрана. Большое значение шрифта слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится в нижней части экрана. Справа на экране есть значки рабочего состояния, значок блокировки клавиш, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок подсказки набора данных и значок открытия или закрытия выхода.
Установите выходное напряжение и выходной ток на главном интерфейсе.
Вскоре нажмите кнопку V/✮, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для настройки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для настройки числового значения. Поверните вращение по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, вскоре нажмите V/↓. В то же время будет сохранено предустановленное значение. Или вы ничего не можете сделать за одну минуту, статус будет автоматически существовать, и предустановка тоже будет сохранена. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

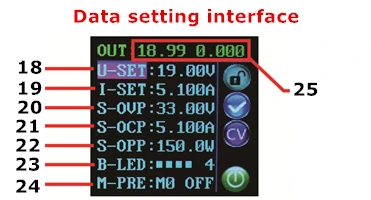

Установите данные на интерфейсе настройки данных
На главном интерфейсе можно быстро нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите вскоре V/✮or A/↓, чтобы страницы вверх или вниз до U-SET или I-SET, А затем установите выходное напряжение и выходной ток тем же способом, который используется в основном интерфейсе.
Установите значение защиты.
Страница вверх или вниз до S-OVP, S-OCP или S-OPP места, чтобы установить значение перенапряжения, значение перегрузки по току и значение перегрузки соответственно; Когда значение соответствует установленному значению, выход будет закрыт. А затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для настройки числового значения. Если вы хотите выйти из настройки числового значения, кратковременно нажмите кнопку SET.
Регулировка яркости экрана.
Снимите страницу вверх или вниз до B-LED, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования, чтобы отрегулировать нужное вам числовое значение. Если вы хотите выйти из настройки числового значения, кратковременно нажмите кнопку SET. Есть шесть уровней яркости ЖК-экрана, уровень 0-5. Ранг 0 Самый темный; Ранг 5 самый яркий. Вы можете выбрать то, что вам нравится.
Настройка данных и сохранение указанной группы данных.
Страница вверх или вниз до M-PRE, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вы хотите просмотреть. Затем отобразится нужная вам группа данных. А затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Поверните потенциометр кодирования, чтобы выбрать вкл. Или ВЫКЛ. При выборе ON извлекается группа данных, а выходное состояние остается прежним. При выборе OFF группа данных извлекается, и выходные данные закрыты. Если вы хотите выйти из выбора набора данных, быстро нажмите кнопку set. Затем вскоре нажмите V/✮или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить нужные вам данные. После выполнения настройки данных продолжайте нажимать кнопку SET более 2 секунд, все данные, которые вы установили, автоматически сохраняются в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете быстро нажать кнопку SET back на основной интерфейс.
Установка вывода открытия или закрытия загрузки по умолчанию
Снимите страницу вверх или вниз до S-INI, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние настройки. Установка ВКЛ., загрузка по умолчанию открыта; Откл., загрузка по умолчанию закрыта.
Описание функции.
Откройте или закройте выход.
Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

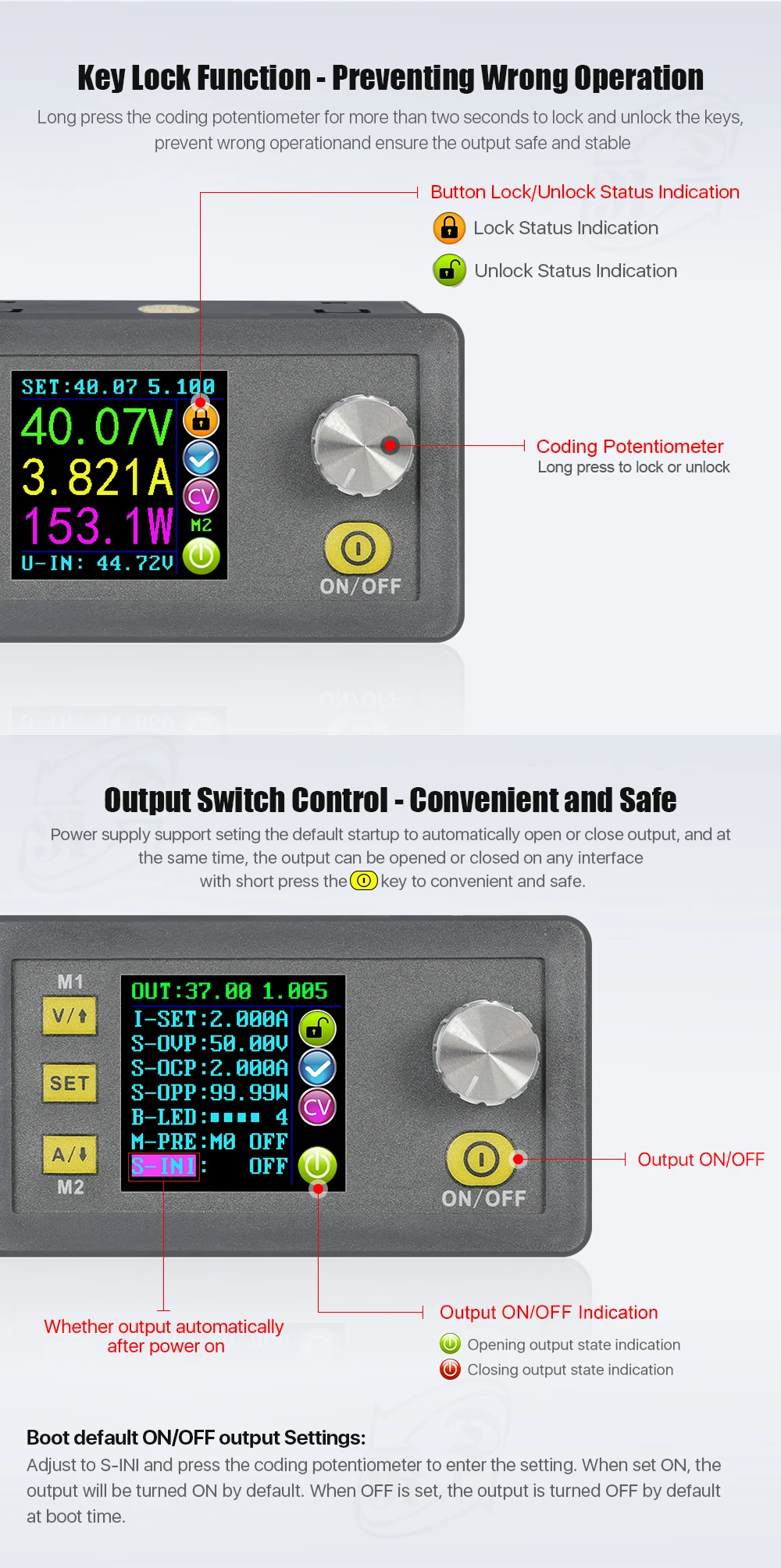

Заблокируйте кнопку во избежание неправильной работы.
На любом интерфейсе вы можете продолжать нажимать потенциометр кодирования более 2s, все кнопки блокируются. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, продолжайте нажимать потенциометр кодирования более 2s, все кнопки разблокируются. Значок разблокировки ключа будет отображаться справа от экрана.

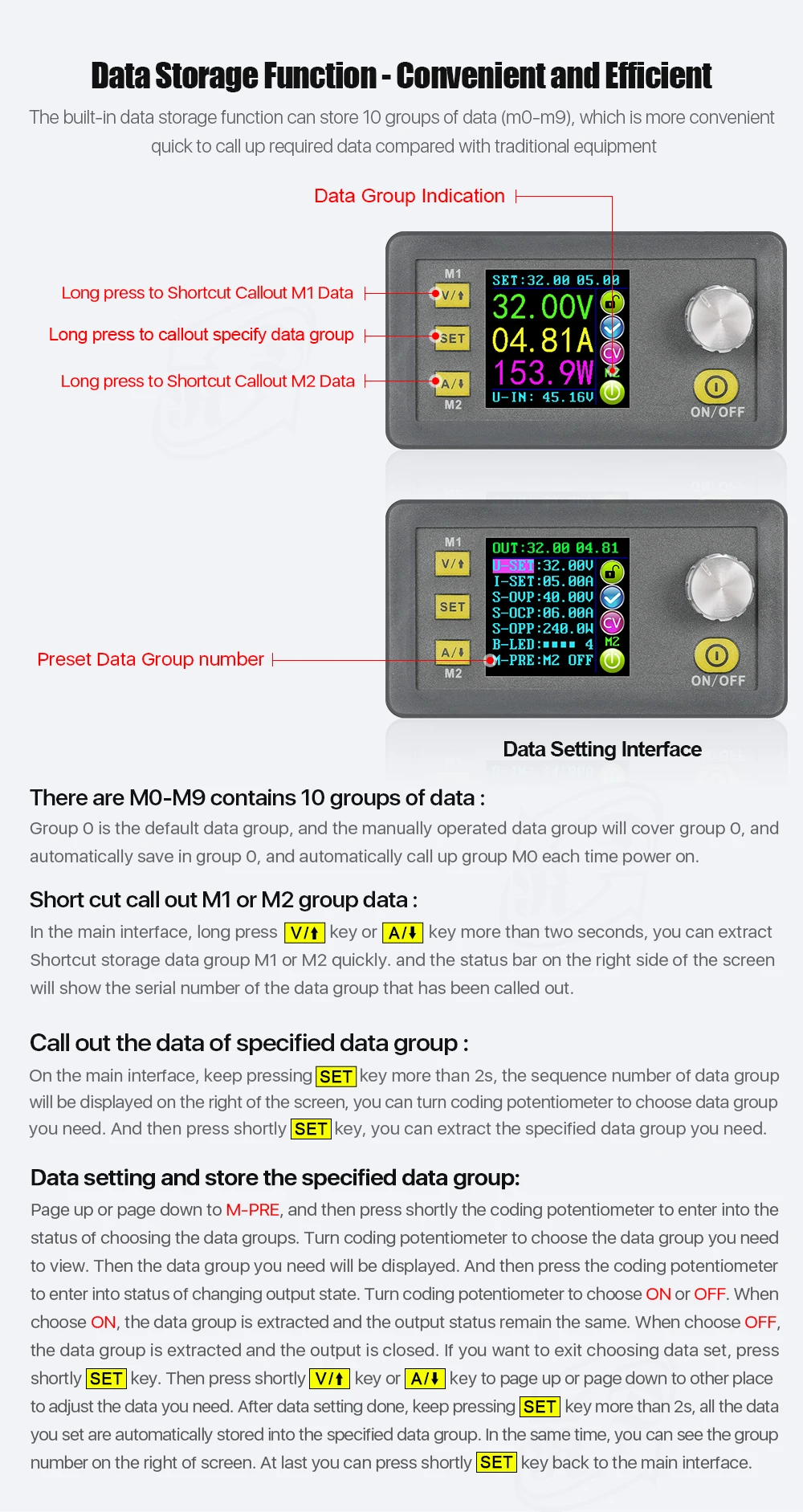

M0-M9 десять групп данных
Группа M0-это Загрузочная группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет охватывать группу данных M0 и будет автоматически храниться в группе данных M0.
Извлечение группы данных сочетания ярлыков M1 или m2
На главном интерфейсе продолжайте нажимать V/✮или A/↓ более 2 секунд, вы можете быстро извлечь группу данных сохранения M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа на экране.
Извлеките указанную группу данных.
На главном интерфейсе продолжайте нажимать кнопку SET более 2s, последовательное количество групп данных будет отображаться справа на экране, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем быстро нажмите кнопку SET, вы можете извлечь нужную Вам группу данных.
End16363955656715
Отзывы покупателей
Страна: RU Color: DPH5005 Доставка: Standard Shipping 16.09.2020

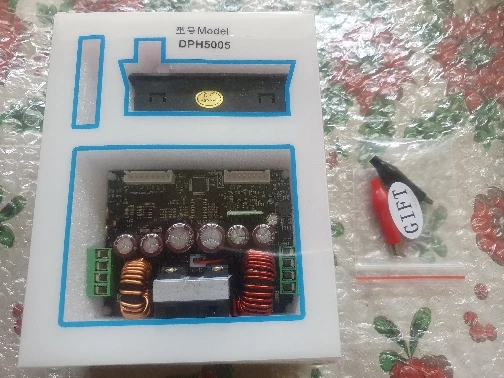

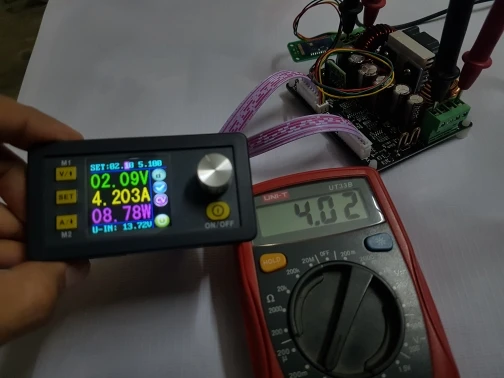

Блок хорошо работает от ноутбучного источника питания - повышает, понижает, нагрузку держит, пульсации не проверял. Доставка быстрая, упакован в пенопластовый бокс и фирменный блистер с поролоном. Инструкции в комплекте нет, но есть ссылка на нее в интернете.
Страна: RU Color: DPH5005 Доставка: Standard Shipping 16.09.2020
Отличное устройство. Всем доволен.
A***v
Страна: RU Color: DPH5005- USB Доставка: Standard Shipping 27.10.2020
Как, обычно, всё отлично!
A***v
Страна: UA Color: DPH5005- USB Доставка: Standard Shipping 07.09.2020
посылка приехала в Днепр за 14 дней товар соответствует описанию очень доволен продавцом, рекомендую.
Покупатель
Страна: ES Color: DPH5005- USB Доставка: Standard Shipping 14.12.2020
100% рекомендуется. Очень точный. Для питания я использую адаптер переключения 19в 4А. Идеально подходит для преобразования 12В автомобиля в любое напряжение для любого ноутбука. Доставка в течение 18 дней. Хорошо проложенная упаковка.
N***r
Страна: NL Color: DPH5005 Доставка: Standard Shipping 20.12.2020
Отличный понижающий преобразователь. Надежный продавец, быстро отправляет заказы. Даже в кратчайшие сроки DPH5005 прибыл в течение 2 недель. Обратите внимание, что земля не является общей, но имеет диоды и шунт между входом и выходом. Не может использовать его вместе с различными блоками питания для других напряжений, если оборудование нагрузки имеет обычную почву.
D***a
Страна: IT Color: DPH5005 Доставка: Standard Shipping 04.01.2021
заказ получил быстро. рекомендую. заказываю уже во второй раз всем доволен
S***i
Страна: EE Color: DPH5005 Доставка: Standard Shipping 06.01.2021
очень хорошая штука качественая 5+++++++++++++++++++++
M***y
Страна: IL Color: DPH5005- USB Доставка: Standard Shipping 05.12.2020
Это немного дорого, но хорошо работает. Элементы управления не очень удобны для пользователя, я бы хотел, чтобы у них было по крайней мере два обычных горшка, как обычно это делают лабораторные источники питания, вместо цифровых кнопок и кодировщика.
Покупатель
Страна: UK Color: H5005 USB BT case C2 Доставка: Standard Shipping 06.12.2020
Собрал его, и он включился хорошо. Инструкция на английском языке, но она немного плохо переводится с китайского. Вам может потребоваться посмотреть несколько видео на YouTube, если вы не знакомы с сборкой.
Покупатель
Страна: ES Color: DPH5005- USB Доставка: Standard Shipping 05.12.2020
Отличное качество изготовления. Я пробовал его, и он работает очень хорошо. Очень полезно подключение USB и программное обеспечение. Очень доволен продавцом и товаром.
N***u
Страна: CA Color: H5005 USB BT case C2 Доставка: Standard Shipping 13.12.2020
Товар прибыл в итоге-ошибка Aliexpress (не продавец), так как их этикетки не правильно печатаются на очень длинных адресах.
S***i
Страна: EE Color: DPH5005 Доставка: Standard Shipping 04.12.2020
очень понравился 5++++++++++++++++++++
P***r
Страна: MY Color: DPH5005- USB Доставка: Standard Shipping 06.10.2020
Не тестировано. Выглядит нормально, очень хорошая упаковка, как обычно от этого поставщика.
S***r
Страна: US Color: H5005 USB BT case C2 Доставка: Standard Shipping 27.09.2020
Отлично, как обычно, от Ruideng! Отличная упаковка!
M***i
Страна: UK Color: DPH5005 Доставка: Standard Shipping 13.11.2020
Следующий материал от RD, отлично работает, как всегда Я хотел бы порекомендовать РД для всех, кто нуждается в хорошем оборудовании по хорошей цене. Большое спасибо, RD
Покупатель
Страна: CL Color: DPH5005- USB Доставка: Standard Shipping 25.11.2020
Отличный блок питания по цене.
Покупатель
Страна: LT Color: DPH5005 USB BT Доставка: Standard Shipping 30.11.2020
Все супер
P***r
Страна: CZ Color: H5005 USB BT case C2 Доставка: Standard Shipping 27.11.2020
Хорошо
A***z
Страна: CO Color: DPH5005 USB BT Доставка: Standard Shipping 13.10.2020
Отличный
A***k
Страна: RU Color: DPH5005 Доставка: Standard Shipping 04.01.2021
при включении выяснилось, что минимальный ток ограничения 0,005а, и добавляя 0.001а получаю 0.006а. спросил у продавца как можно откалибровать прибор, получил ответ, что это нормально и что так и должно быть. лучше брать более лешовую модель.
I***v
Страна: RU Color: H5005 USB BT case C2 Доставка: Standard Shipping 21.02.2021

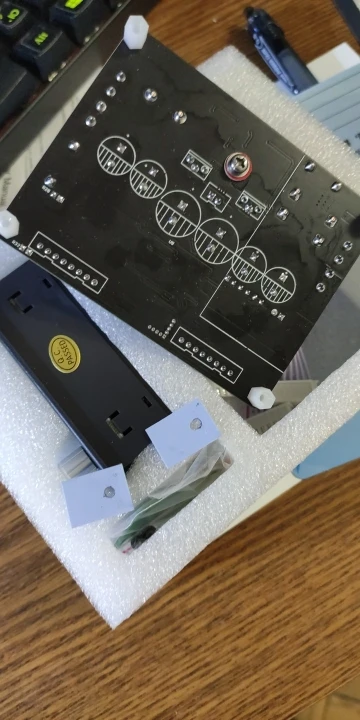

Плата контролера вентилятора нового образца.
L***h
Страна: RU Color: DPH5005 Доставка: Standard Shipping 16.12.2020
Отлично изготовленный продукт. Высочайшее качество. Быстрая отправка. Отзывчивый продавец. Рекомендую!
S***d
Страна: PK Color: DPH5005 USB BT Доставка: Standard Shipping 26.02.2021
Очень хороший источник питания. Отлично работает и довольно точно. Быстрая доставка. Я доволен товаром.
K***k
Страна: PL Color: DPH5005 USB BT Доставка: Standard Shipping 02.02.2021

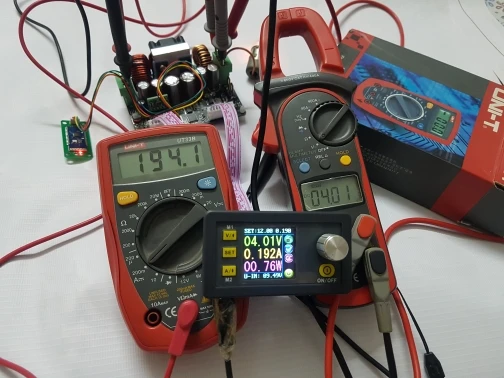

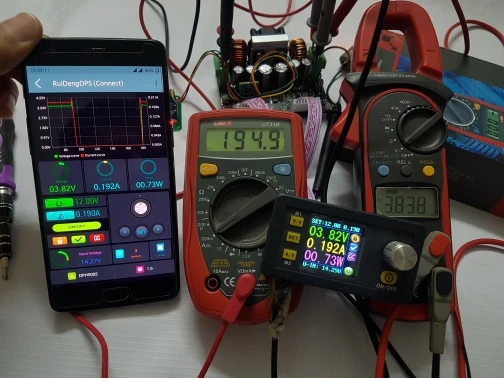

Конвертер был доставлен в течение примерно двух недель и хорошо упакован. Также очень хорошо работает. Я протестировал его с помощью настольного адаптера постоянного тока HP (19,5 в 6,9a). Отображаемое напряжение немного занижено (около 0,07 в зависимости от двух моих мультиметров), но в целом я очень доволен.
S***r
Страна: SK Color: DPH5005 USB BT Доставка: Standard Shipping 19.02.2021
Спасибо за мой DPH5005
A***z
Страна: PE Color: DPH5005 Доставка: Standard Shipping 16.12.2020
Хороший продукт, хорошо упакован и работает, как описано
G***n
Страна: NL Color: DPH5005 USB BT Доставка: Standard Shipping 22.01.2021
Быстрая доставка. Упаковка была хорошо упакована.
