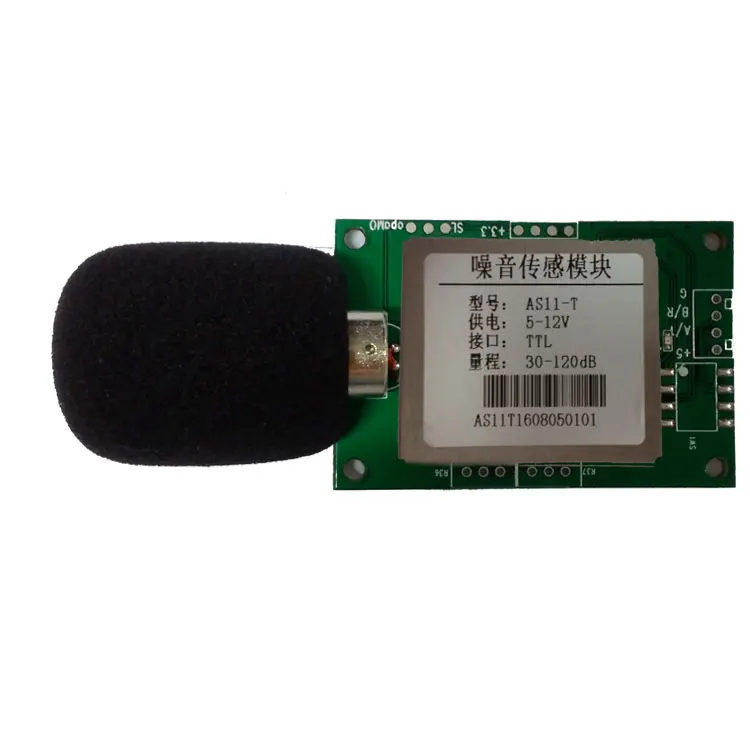

AS11-x принимаетсяОригинальный импортГолосДатчикРазработка модуля обнаружения децибела с прямым считыванием шума
Многоточечный процесс калибровки, высокая точность и высокая чувствительность

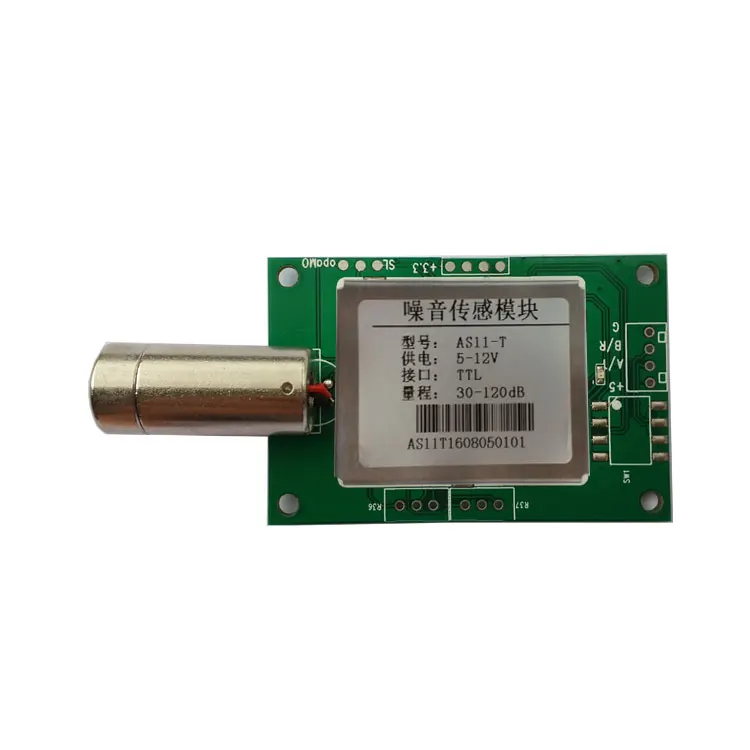

Уникальная независимая конструкция зонда из нержавеющей стали, легко встраивается в другое оборудование или шасси!

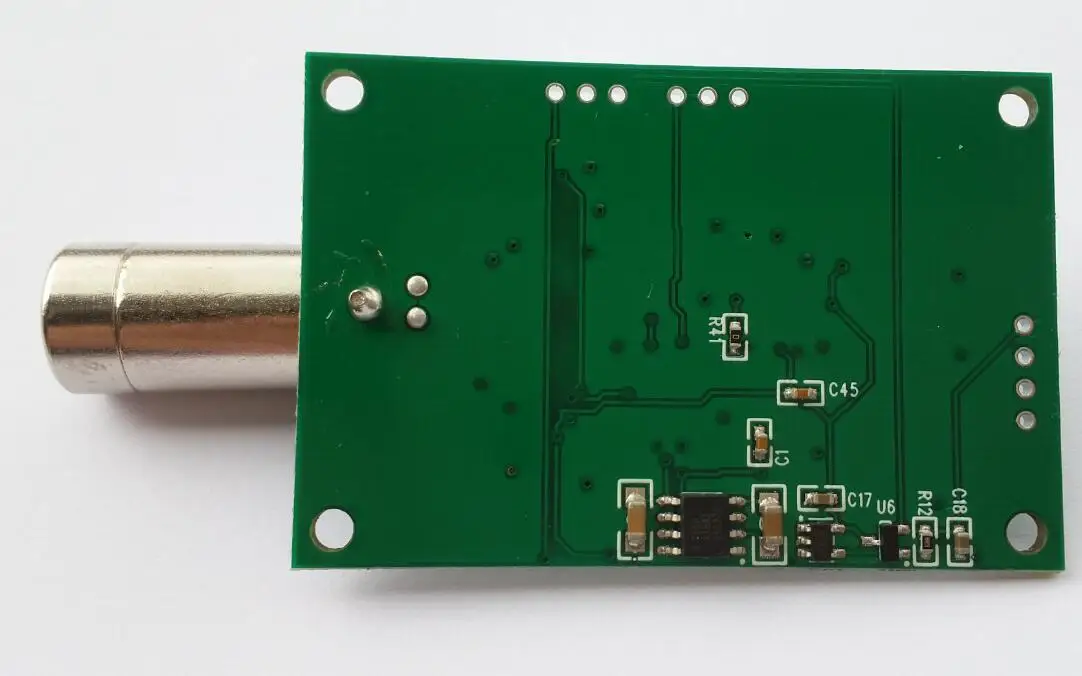

Устройство с сердечником основной платы полностью экранировано, не только красиво, но и имеет более высокую защиту от помех
Зарезервируйте несколько выходовTTL/I2C, стандартная связь Modbus Rtu, 485 опциональный интерфейс, применимо к различной интеграции приложений
Диапазон использования
Шумовой монитор и детектор,Автоматический контрольСистема,Система мониторинга шума окружающей средыПромышленность, заводИ т. Д.НужноМесто измерения
Спецификация продуктаМодель AS11-Т
Питание 5-12VDC
Мощность 0,1 Вт/PingВсе
Диапазон измерения 30 ~ 130 дБ
Частотный диапазон 20 Гц ~ 12,5 Кгц
Тип выхода TTL/IIC/RS485
Максимальная погрешность 0,5 дБ
Рабочая температура-20 ~ 70 градусов Цельсия
Относительная влажность в диапазоне от 25% до 90%
Давление воздуха 65 кПа ~ 108 кПа
Стабильность Менее 2% в течение периода использования
Время реакции Менее 3S
Класс защиты IP20
Условия хранения -40 ~ 70 (-40 ~ 158 градусов по Фаренгейту)
Спецификация интерфейсаXH2.54 (4pin)
Вес/размер 20 г/60×40Х15Мм
Электрическое соединение1.Государственные земли GND
2.B/R последовательный порт для подключения/485B
3.A/T последовательный порт отправляет/485A
4.V + блок питания
I2CОбщение1. Вопросы, требующие внимания
Адрес устройства по умолчанию 0x20; Если вам нужно изменить, обратитесь к спецификации последовательного протокола;
Формат данных 0x0B 0x00 0x00 уровень шумаШумНизкий 0x0B…
Используйте IICdata [0] и IICdata [5] для обеспечения точности данных;
2. Чтение процедур:
Ugar IICdata [7];
Void JQ _ Read(void)
{
Неподписанный чар i;
(Начало); /состояние отправки
IIC _ Write (0x21); /Чтение + Отправка адреса
If (I2C_Get_Ack) (ACK) /подождите
{
Stop (ACK); /no stop
Возврат;
}
Введите сбор данных/
Для (i = 0;i<8;i ++) // сбор данных 8 бит
{
Delay_us(2);
IIC_read(& IICdata [i]);
If (i<7) // последний останавливает sendingACK (обратите внимание, что это важно здесь)
(I2C_Send_Ack); /получение данных через ACK
}
(Остановка); /остановка
}
Серийная связьModbus Rtu)
1,Настройки последовательного порта связи: скорость передачи по умолчанию 9600, без контрольной суммы, 8 бит данных, 1 стопорный бит.
2,Универсальная коммуникационная команда 16 десятичных: 00030000000185 дБ (адрес устройства доступен)
3,Формат команды: (рисунок)
Адресная бита
Командное слово
Длина данных
Данные
CRC16
01 (по умолчанию)
03
02
00 81
78 24
4,
5,Описание регистра (поддержка командных слов 03 и 06)
Регистрация
40001 (01030000000184 0A)
ХранениеБиты данных (0,1)
40002
....
...
....
...
...
...
40018 (010600110018 D9 C5)
Зарегистрируйте позиционирование блокировки (перед изменением других параметров этот бит следует заменить на десятичный 24), и параметры блокируются автоматически
40019
Модификация скорости передачи
40020 (010600130002 F9 CE) Адрес изменен на 2, сначала измените 40018
Адрес последовательного порта (по умолчанию 1)
6,Интервал чтения составляет более 10 мс, обычный светильник связи мигает, а время стабильности мощности составляет выше 10 с.
7,Таблица скорости передачи
Регистрация 40019Ценность
Соответствующая скорость передачи
48
4800
96
9600
192
19200
384
38400
576
57600
1152
115200
'
