Цифровой секометр, измеритель индуктивности, измеритель частоты, набор для самостоятельной сборки CF

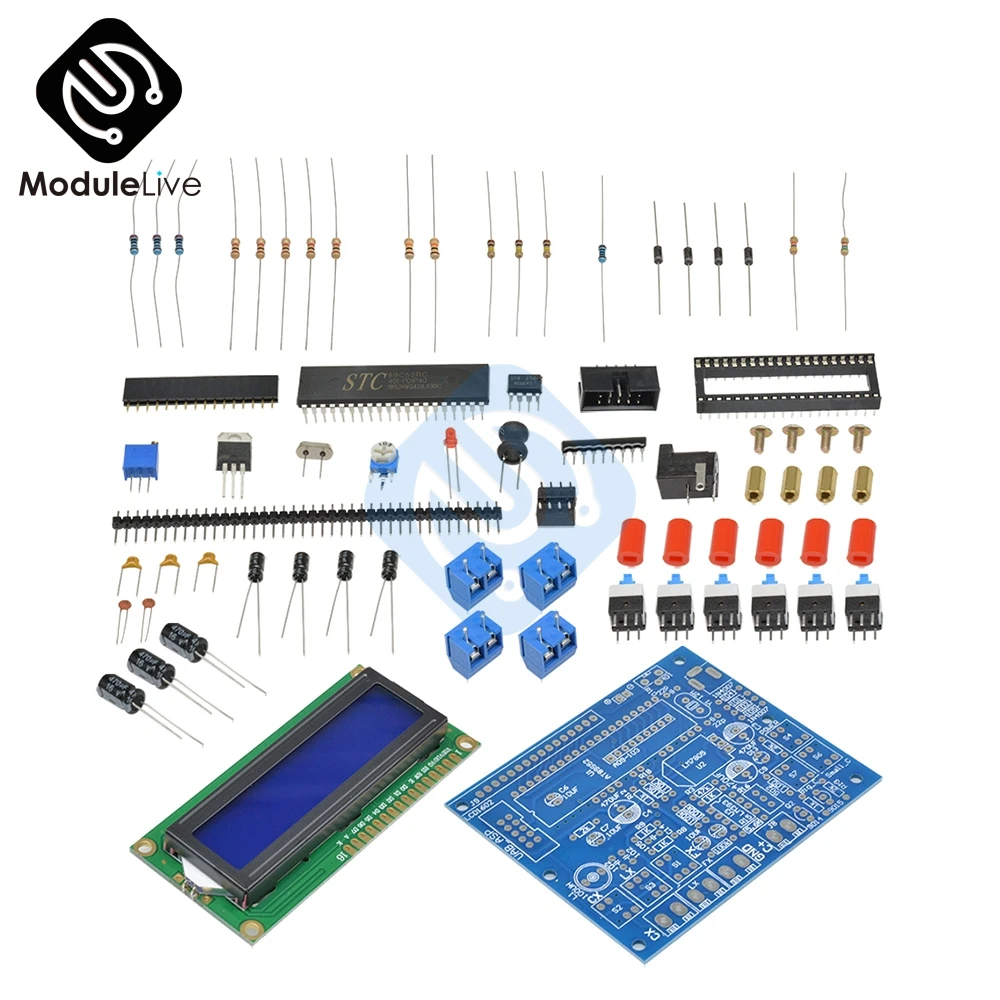

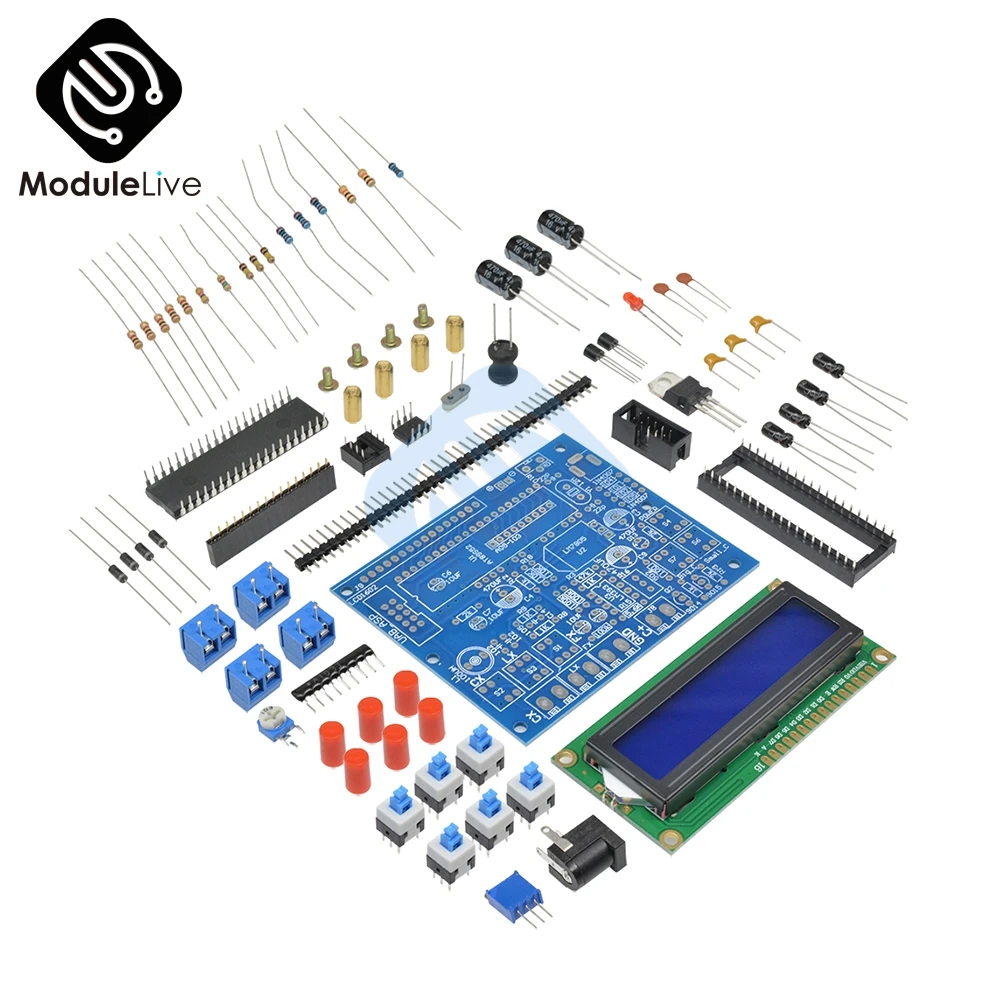

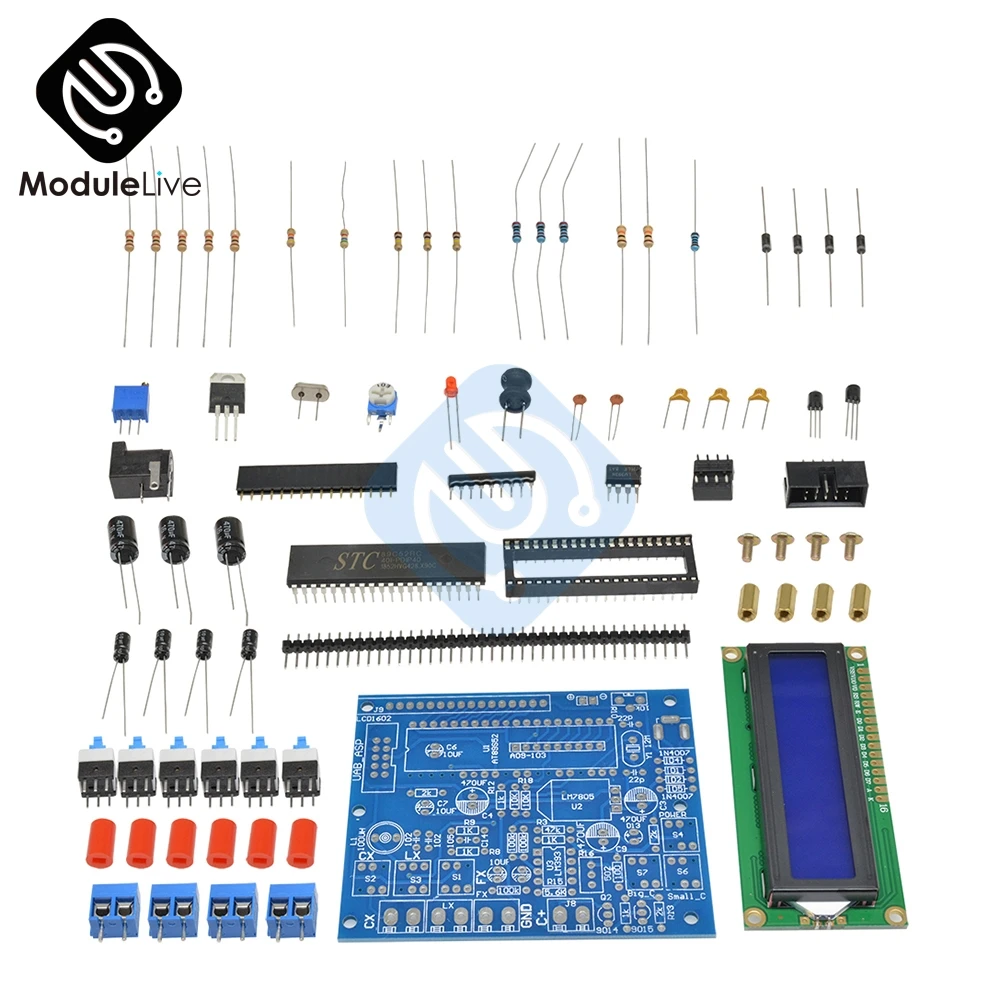

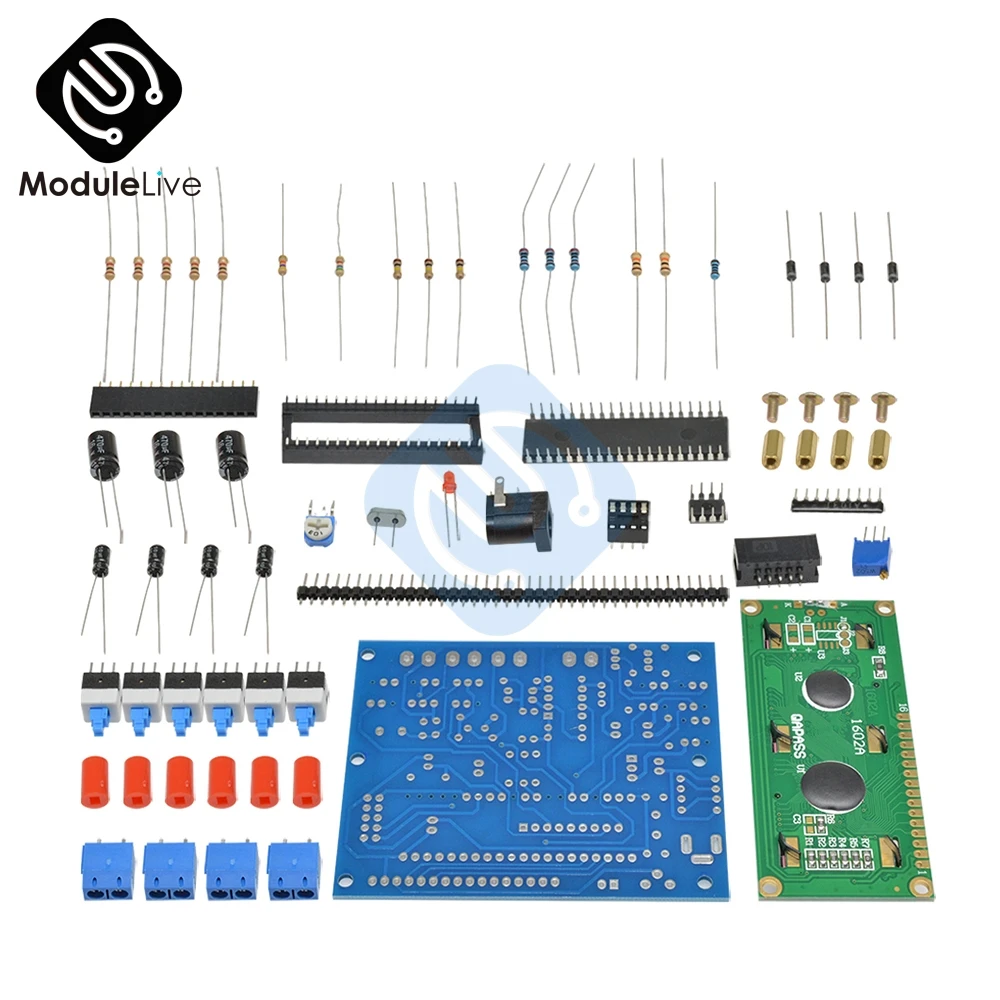

Особенности:Примечание:Это детали DIY, это требует от вас сделать это самостоятельно установка завершена Размер платы: 6,8*8,5 см; Напряжение питания: DC5V или DC8-14V или AC7 до 10 V доступны (диапазон мощности довольно широкий) Различные торговые центры Описание диапазона: Диапазон измерения индуктивности: 0.1μH -------- 1 ч Малый диапазон измерения емкости: 1pF ------ 2.2μF (неполяризованные конденсаторы) Диапазон частот: 20 Гц ------ 400 кГц (малый сигнал может быть измерен) Диапазон измерения электролитического конденсатора: 0.5μF -- 12000μF (электролитические конденсаторы) Список: Печатная плата * 1 1 см шпильки + винт * 4 16 P Женский * 1 40 P pin прямой * 1 ИЗОГНУТЫЙ ШТИФТ 2-контактный * 1 LCD1602 * 1 103 синий Потенциометр * 1 DC3-10 сиденье с рожками * 1 40 P IC Блок * 1 AT89S52 * 1 8 P IC Блок * 1 LM393 * 1 8*8 самоблокирующийся переключатель * 6 KF301-2P клеммные блоки * 4 DC005 сиденье * 1 LM7805 * 1 A09-103 исключений * 1 3296-502 Потенциометр * 1 Керамические конденсаторы 22 P * 2 1N4007*4 12 м кристалл * 1 470 мкФ/16В емкость * 3 10 мкФ/25 в емкость * 4 3 мм LED * 1 Индуктор 100UH * 1 102 монолитные конденсаторы * 2 105 монолитных конденсаторов * 1 Триод 9014*1 Триод 9015*1 Резистор 10 K * 2 Резистор 1 K * 5 100 K резистор * 3 2 K ошибка сопротивления 1% * 3 Резистор 47 K * 1 5,6 K резистор * 1 Погрешность 100 Ом 1% * 1
