Автоматическое зарядное устройство MPPT на солнечной батарее, источник бесперебойного питания DC-DC, литиевая батарея LT8490 75 в20 А
6 814,84₽
6 888,64₽ -1.07%
В наличии!
BETTERSHENGSUN SHENGSUN Store - Надежность 92%
Более 2642 подписчиков, дата открытия магазина 14.07.2015
- Положительные оценки: 92% (435)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 14.09.2024
Солнечное автоматическое зарядное устройство с точкой максимальной ...
0 Отзывов
0 Заказов
8 628,17₽ -13%
Значение напряжения зарядки по умолчанию 28,4 в, обратите внимание на напряжение заряда, которое будет установлено после доставки или как уже известно, как использовать.
Основные параметры:
Входное напряжение 10-75 в, разделенная плата аккумулятора и источник питания постоянного тока, два способа, через переключатель с коротким колпачком.
Внутренний контроль входного тока, максимум 20 А.
Выходное напряжение 3,6-72 в, выходной ток регулируется 0,5-20 А
Дополнительная конфигурация следующая: * должна быть подтверждена заказчиком
Тип батареи: два вида методов зарядки свинцово-кислотных и литиевых аккумуляторов, переключение с помощью короткого колпачка, короткое замыкание-это литиевая батарея.
Режим зарядки с температурной компенсацией: температурная компенсация по умолчанию, необходимость определения температуры внешнего температурного сопротивления, термостойкость будет отключена после неисправности.
Двухсторонний Режим питания: по умолчанию используется плата аккумулятора и источник питания постоянного тока, два дополнительных источника питания для платы аккумулятора, Параллельная схема-идеальный диод, что может уменьшить потерю 2 параллельных платы аккумулятора. Параллельное сопротивление составляет 1,5-3 ом.
Параметры платы аккумулятора: параметр платы аккумулятора по умолчанию составляет 16-72 в, максимальный ток составляет 20 А, а Внешние параметры не гарантируют максимизацию MPPT. Фактическая конфигурация параметров требует сложного расчета, а диапазон значений напряжения и тока влияет на точность MPPT. Например, максимальный ток 20 А, но фактическое использование максимум не более 10 А, тогда ток для 10 А сможет достичь лучшей точности. Если вы используете плату аккумулятора не будете часто заменять, советуем сообщить конкретные параметры, конфигурацию параметров модуля, чтобы добиться наилучших результатов.
Ограничение по времени зарядки: функция действует только тогда, когда вход питания постоянного тока работает, а по умолчанию нет ограничения по времени зарядки. Прямая нагрузка на аккумулятор не требует ограничения по времени зарядки.
Функция защиты:
1. Входные и выходные предохранители предотвращают случайное соединение и другие сбои.
2. Защита от короткого замыкания на выходе
3, вентилятор по перегреву, защита от перегрева 95 градусов
Вопросы, требующие внимания:
1. Вход платы аккумулятора и вход питания постоянного тока не подключаются, источник питания постоянного тока не должен быть подключен к входному порту платы аккумулятора.
2. Запрещается реверсировать вход и выход, иначе сгорит предохранитель и даже модули
3. При высоких температурах и при сильном перепаде тока Необходимо снижение давления!
4. MPPT эффективен только тогда, когда мощность зарядки больше входной, иначе Максимальная скорость использования энергии не может быть достигнута! Например: Максимальная мощность платы аккумулятора 450 Вт, но Установите мощность зарядки 28,4 в * 10 А независимо от того, как настройки MPPT не могут достичь выходной мощности, прямо как большая тележка.
Важные инструкции по эксплуатации: (неправильная Настройка, опасность перезарядки)
В связи с наличием функции защиты от пониженного напряжения аккумулятора, если модуль подключен к входной мощности, если выходное напряжение без нагрузки будет считать неисправность аккумулятора, а выходное напряжение отсутствует, тогда как настроить выходное напряжение? Вот несколько методов для справки.
1. Сообщите владельцу (принять сообщение или связаться) напряжение и ток зарядки аккумулятора, будут установлены перед отправкой, используется рука. Это самый простой способ! (особенно напряжение зарядки сложнее)
2. Метод настройки напряжения для зарядки свинцово-кислотной батареи, Входная мощность, в это время выход равен 0, и индикатор мигает. Выход будет иметь доступ к аккумулятору 12 В или источнику питания, сразу после разрыва, чтобы быть стабильным в это время будет иметь выходное напряжение, нагрузка 3-10 Ом на выход, выходное напряжение будет увеличено, в данный момент значением внимания являются настройки выхода. Затем Отрегулируйте потенциометр выходного напряжения, пока не захотите установить напряжение.
3. Метод настройки напряжения зарядки литиевой батареи: входная мощность, в это время выход равен 0, и индикатор мигает. Выход аккумулятора или источника питания 12 В, а затем немедленно отключите, чтобы быть стабильным в это время, будет значение выходного напряжения, обратите внимание на текущее значение выходного заданного значения. Затем Отрегулируйте потенциометр выходного напряжения, пока не захотите установить напряжение.
Регулирование максимального тока заряда: отрегулируйте напряжение, низкое сопротивление нагрузке или недостаточный источник питания аккумулятора, по часовой стрелке для увеличения выходного тока.
Используйте важные инструкции
1. Причина, по которой модуль не заряжается
Аккумулятор исчерпал неисправность зарядного аккумулятора при пониженном напряжении, таймаут времени зарядки (если установлена эта функция), недействительная температура батареи (если установлена эта функция)
2. Причина мигания индикатора неисправности: Пониженное напряжение батареи, недействительная температура, время зарядки вне времени
3. Индикатор состояния: 3,5 секунды короткое мигание один раз для сигнала неисправности, 3,5 секунды медленное мигание после обычной зарядки, всегда яркое для завершенной зарядки или зарядки с постоянным напряжением.
4. Описание этапа зарядки:
Этап 0: непрерывная зарядка, зарядка 20-30% с максимальным зарядным током до тех пор, пока напряжение аккумулятора не станет выше 70% от установленного зарядного напряжения.
Этап 1: Зарядка постоянным током, зарядка максимального зарядного тока до тех пор, пока напряжение аккумулятора не станет выше 98% от установленного зарядного напряжения.
Этап 2: постоянное напряжение, зарядное напряжение до тех пор, пока зарядный ток не станет ниже C/10.
Этап 3: постоянное снижение напряжения, 2-ступенчатая зарядка завершена после снижения напряжения зарядки до 95% (95% изменения), напряжение аккумулятора больше фактического напряжения зарядки для зарядки, остановки, до тех пор, пока напряжение аккумулятора не будет ниже значения 95% или больше зарядного тока C/5.
Этап 0-3 подходит для зарядки свинцово-кислотных аккумуляторов, а этап 0-2-для зарядки литиевых аккумуляторов.
Зарядное устройство для решения одного уравнения из двух уравнений под объяснением
При определенных обстоятельствах, таких как освещение, температура и другие факторы, без учета параллельного сопротивления платы батареи, предполагается, что пластина аккумулятора эквивалентна источнику напряжения Vmax U, а резистор R подключен последовательно (эквивалентно это или нет, Только в качестве основы для тестирования MPPT)
Выходная мощность-это Pout, а выходной ток-Iout
So Po = Io (U-Io * R)
=-Io ^ 2 * R + U * Io
Затем, когда Io = U/2R, Po имеет максимальное значение.
Когда я делаю тест, фактическое значение ввода-вывода только на 0,2-а отличается от теоретического значения (значение разницы вызвано точностью тестирования входного и выходного напряжения и тока, А также имеет некоторое пространство для оптимизации.
И U и R остаются прежними, что эквивалентно решению одного уравнения в два градуса.

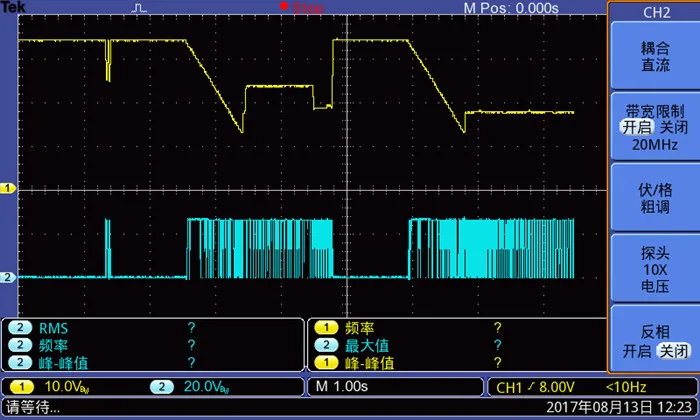

Ниже показана тестовая форма сигнала после запуска:
Желтый-это форма волны входного напряжения, зеленый-Форма волны индуктивного напряжения.
Входное напряжение составляет 35 в, затем начинается цикл после включения переключателя, после чего происходит 2 помехи. Максимальная точка мощности рассчитана на стабильную работу при входном напряжении 18 в.
