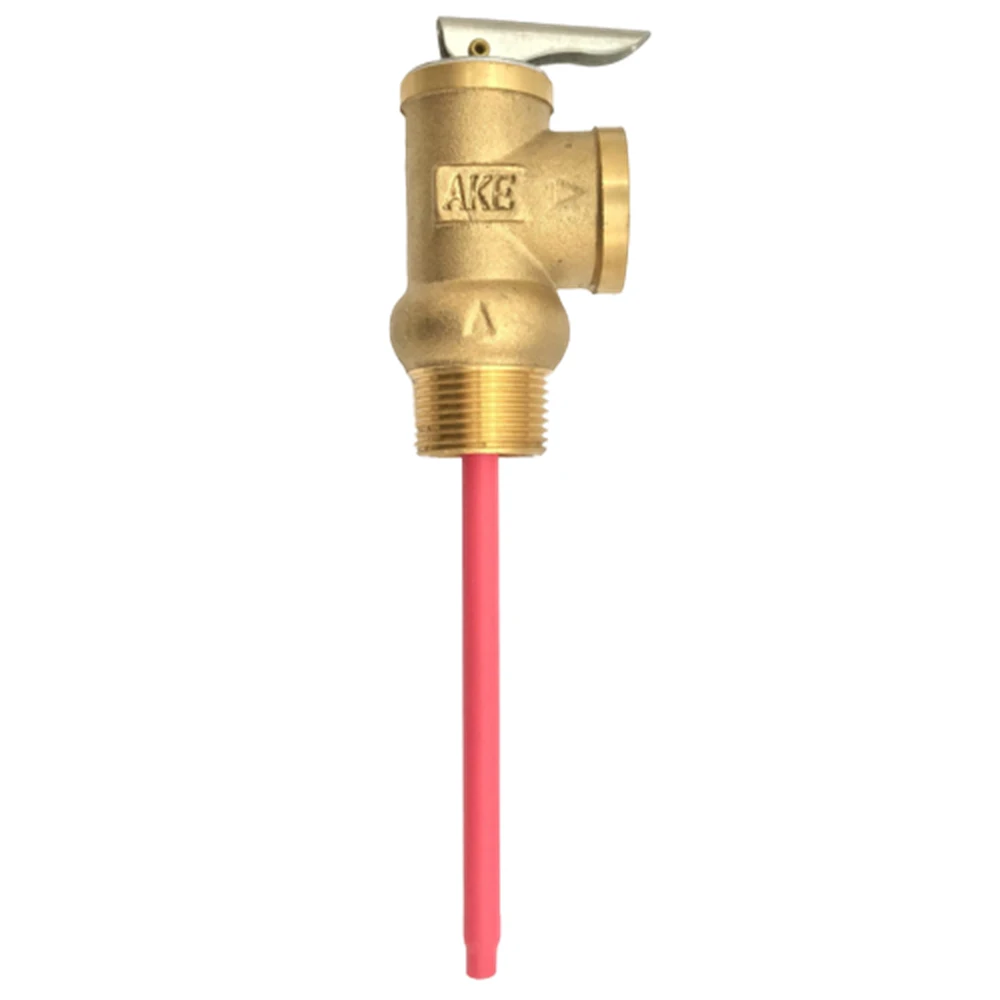

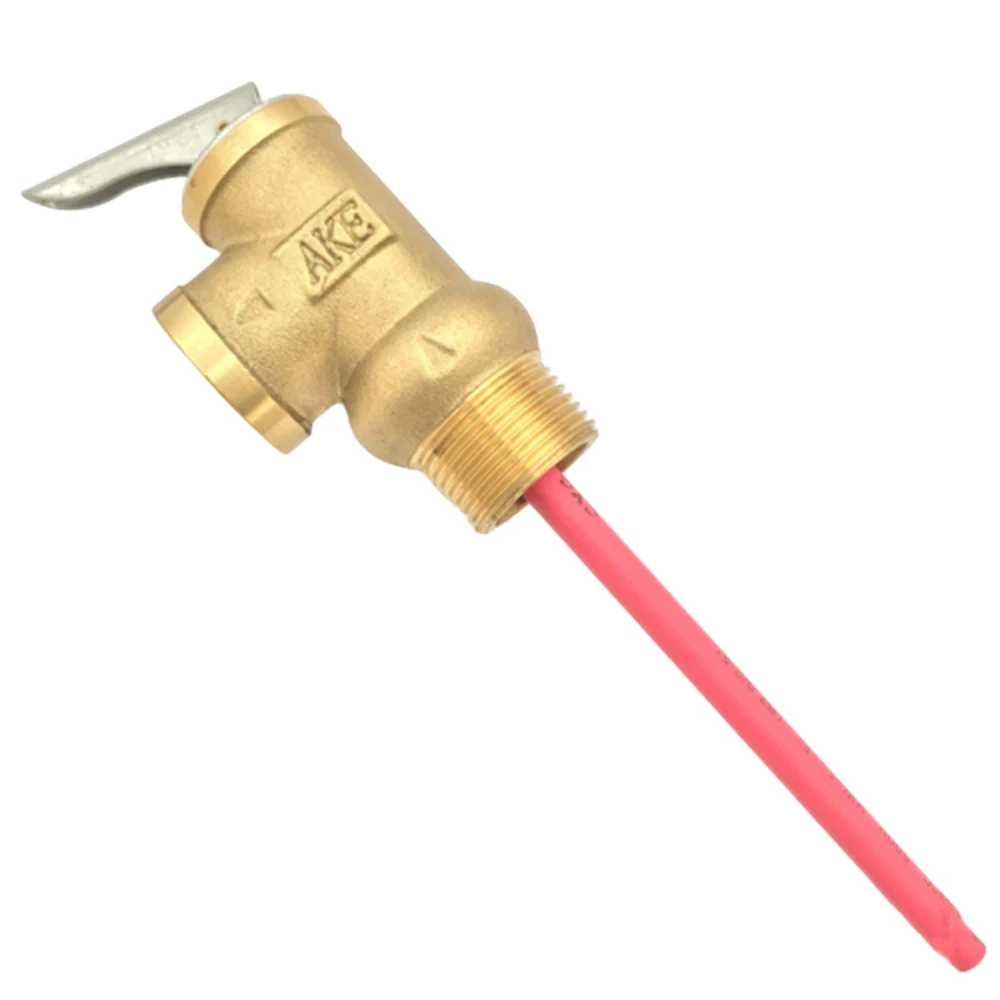

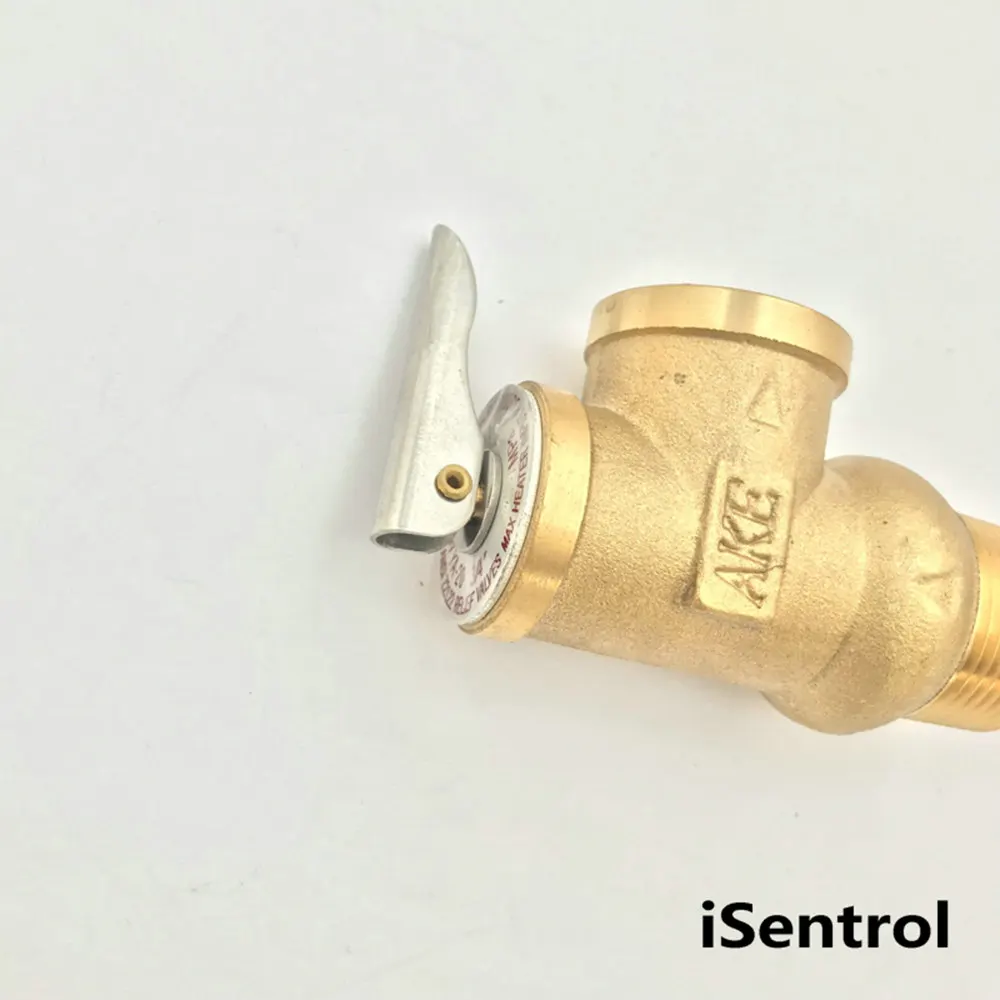

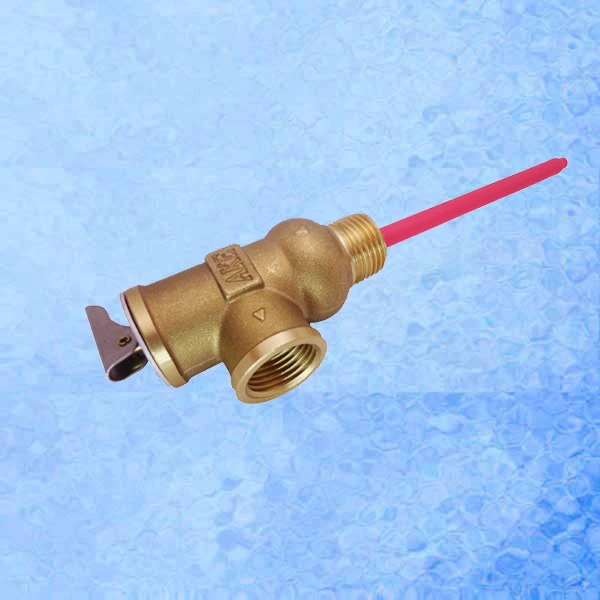

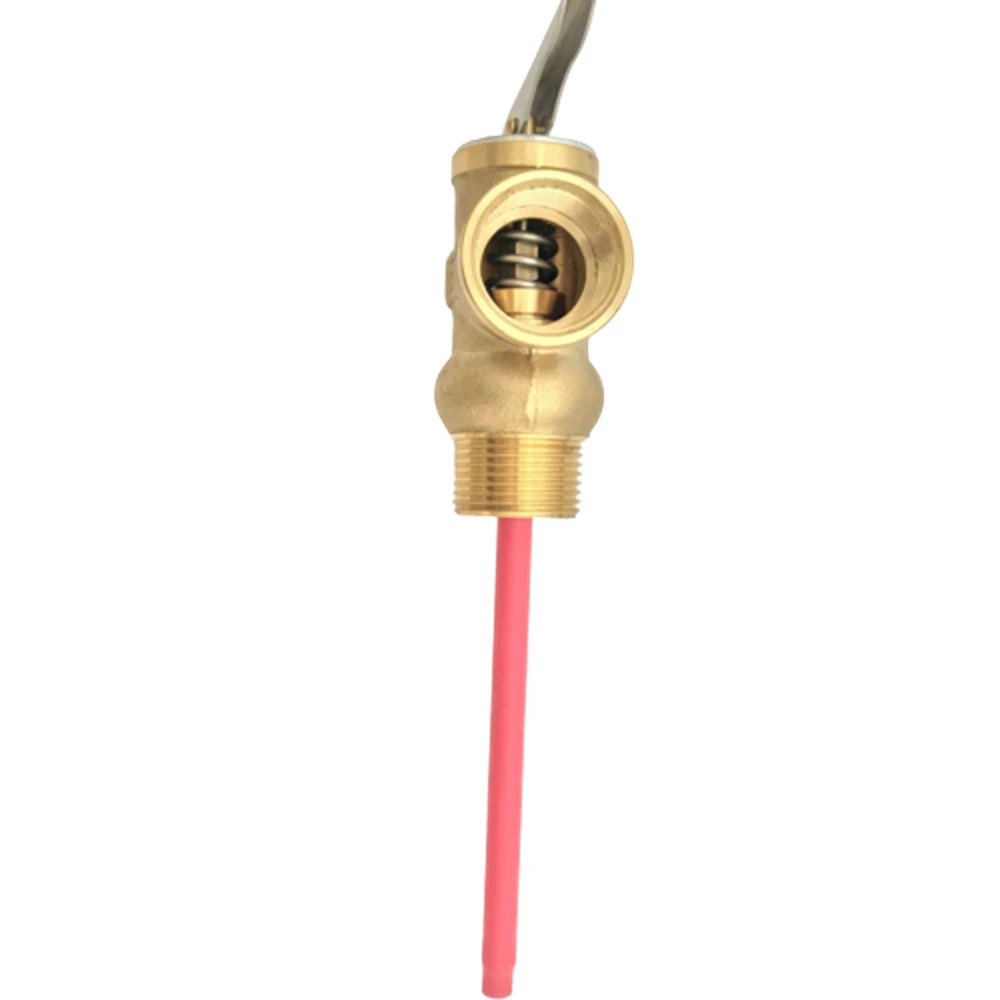

Предохранительный клапан WYA-20 AKE, редукционный клапан для измерения давления, 4567 бар, 8 бар, 8,5 бар, 9 бар, 10 бар

Функция:

Предохранительные клапаны обычно используются для контроля давления на котлы в отопительных системах, на хранящиеся цилиндры горячей воды в бытовых системах горячего водоснабжения и в системах водоснабжения в целом.

При достижении калиброванного давления клапан открывается, и посредством сброса в атмосферу, предотвращает давление системы от достижения уровней, которые были бы опасны для котла и компонентов самой системы.

Калиброванное давление:0,1, 0,15, 0,2, 0,3, 0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 1,0мпа;

Отклонение:При размещении не более 0,5 МПа отклонение составляет 0015 МПа, при размещении больше 0,5 МПа отклонение составляет 3% от номинального давления.

Номинальное давление может быть скорректировано в соответствии с запросом клиентов.

Техническая спецификация:

Материалы:

Корпус: 1/2 ”-3/4”; Латунь

Шпиндель управления: латунь

Обтюратор: силикон гелевая прокладка

Пружина: нержавеющая сталь SUS304

Номинальное давление: PN10

Диапазон температур: 5-110 °C

Размер и вес

Заданное давление: 0,5, 0,6, 0,7, 0,8, 0,9, 1.0MPa

Отклонение заданного давления: -10%-5% заданное давление

Настройка Температуры: 99 ± 4 градуса Цельсия

Модель

Вход и выход (дюйм)

A (мм)

B (мм)

D (мм)

Т (мм)

Вес (г)

Температура. Пар (БТЕ/ч)

WYA--15

BSPP 1/2*1/2

41

82

29

101

237

15000

WYA--20

BSPP 3/4*3/4

42

83

29

100

258

100000
