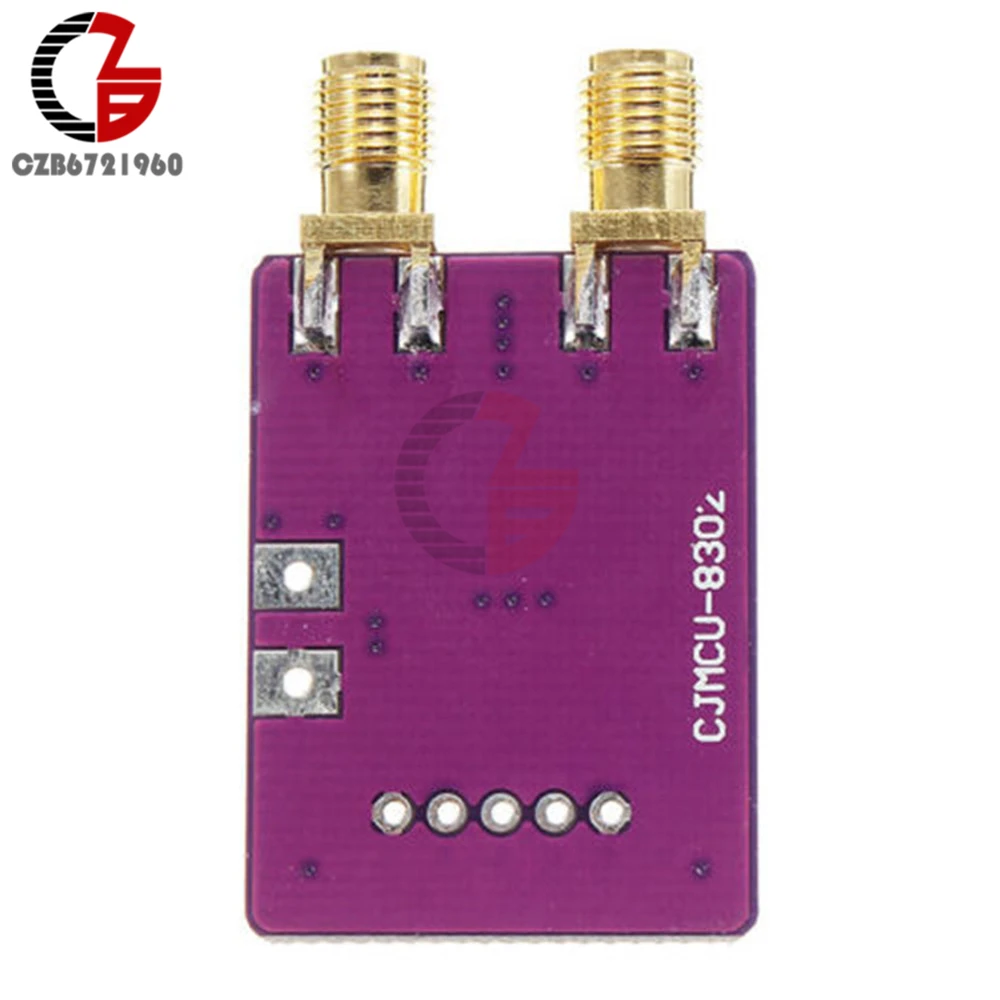

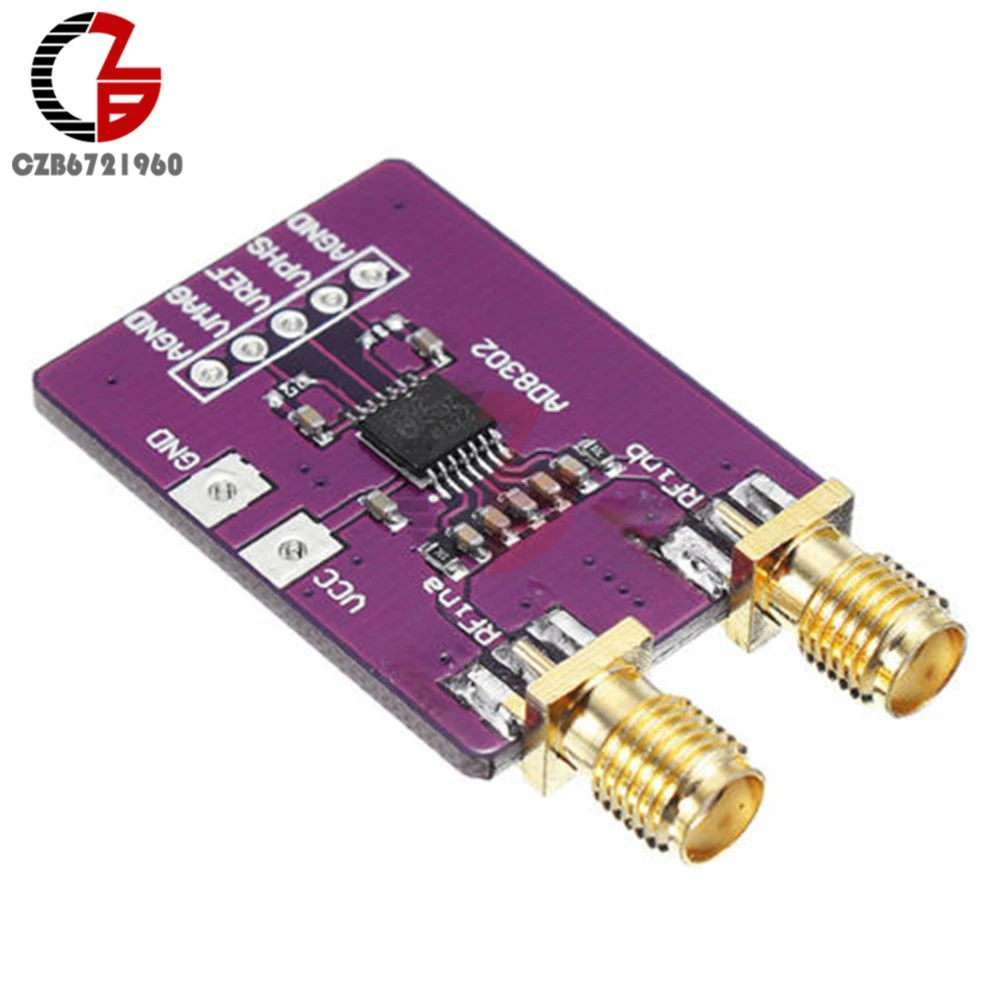

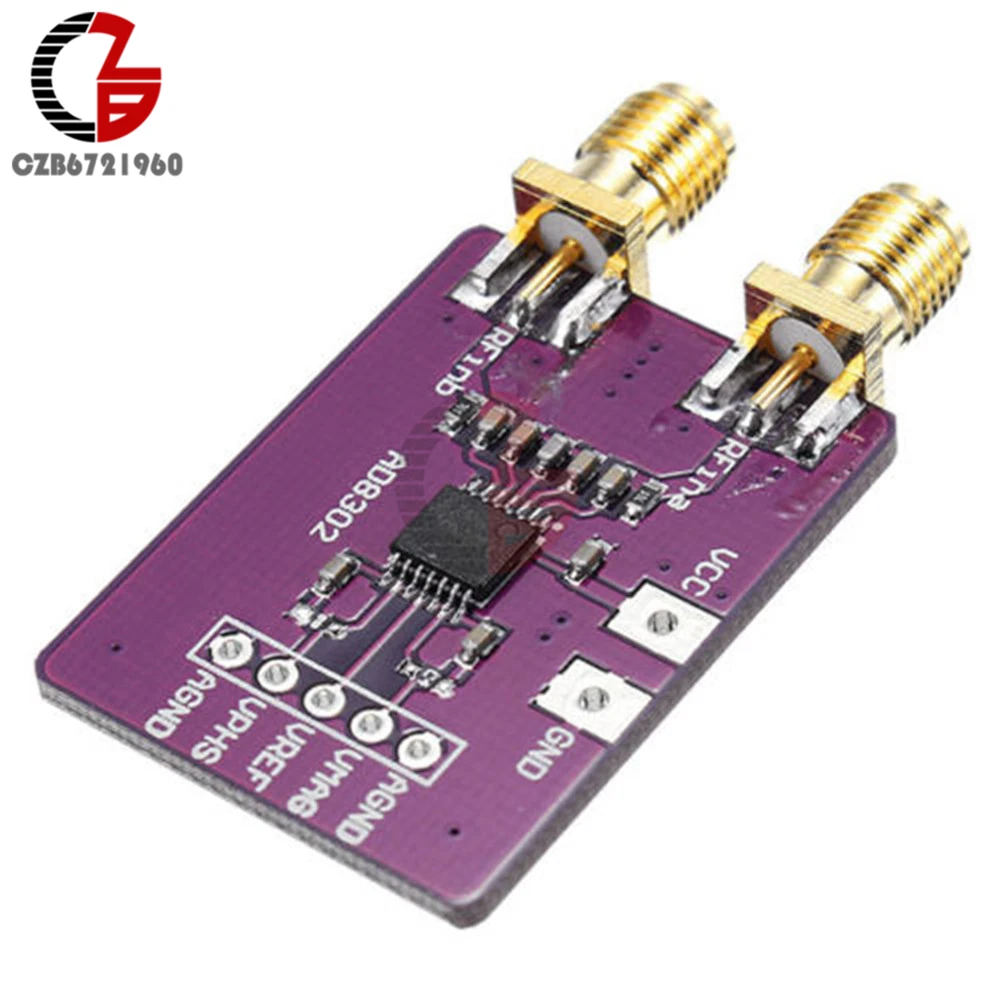

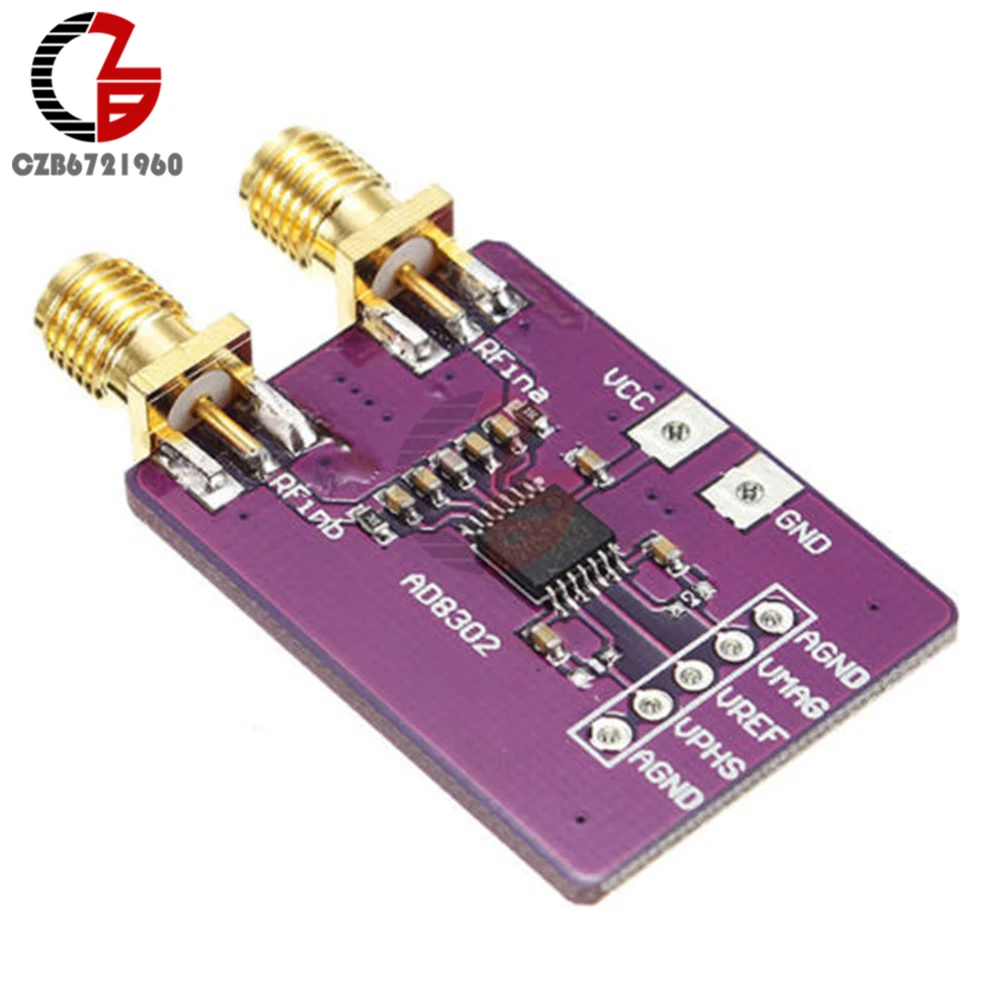

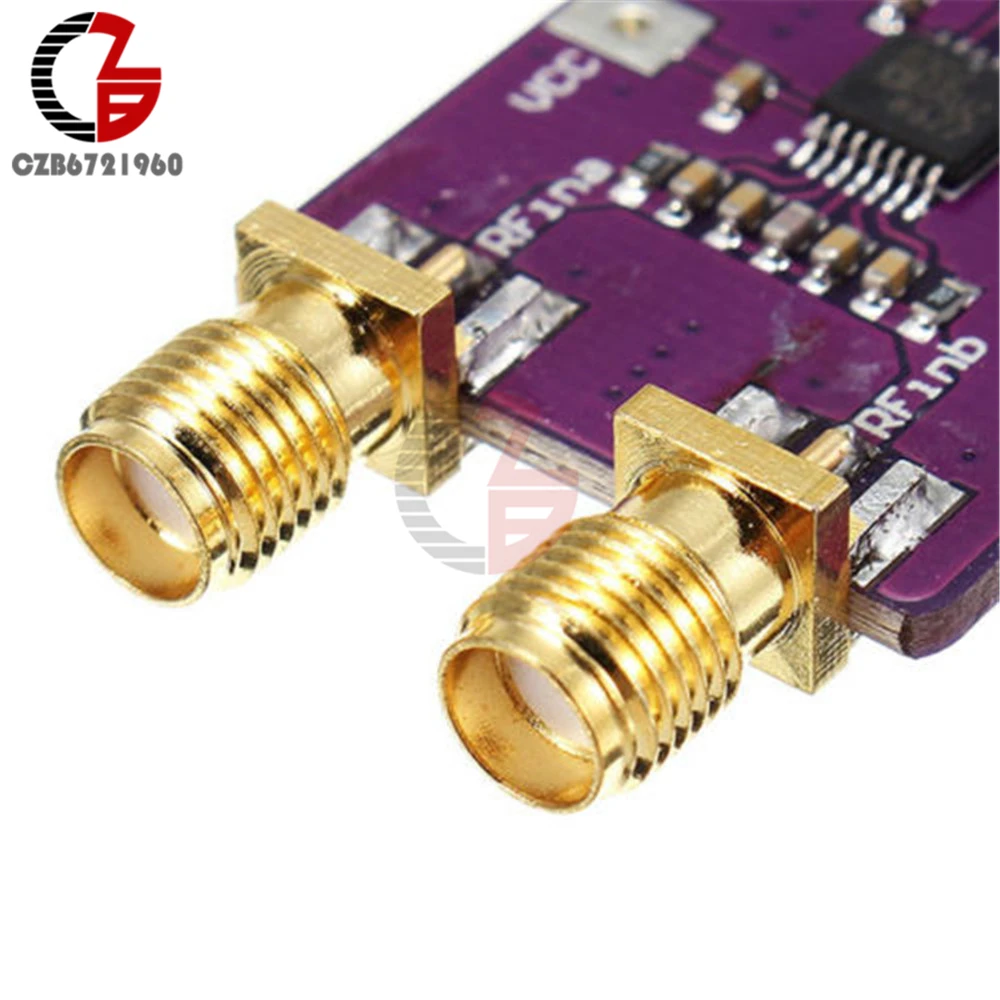

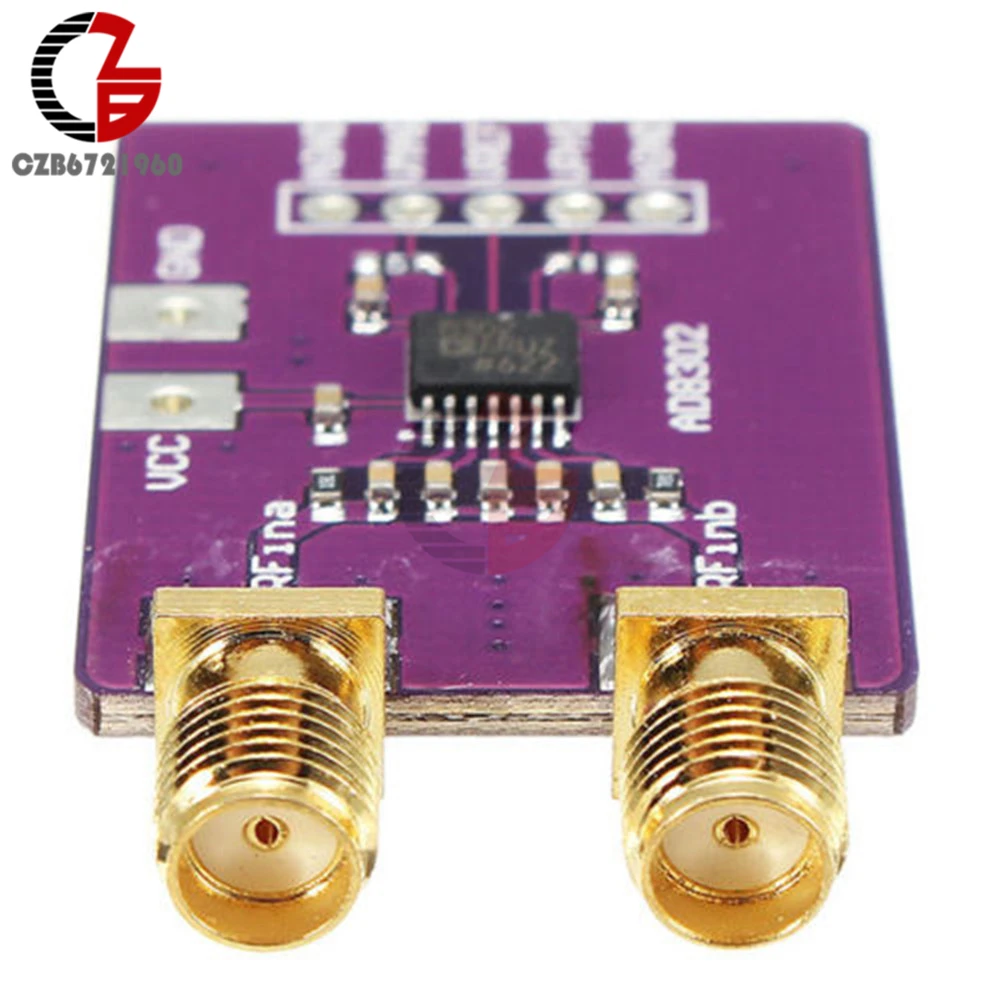

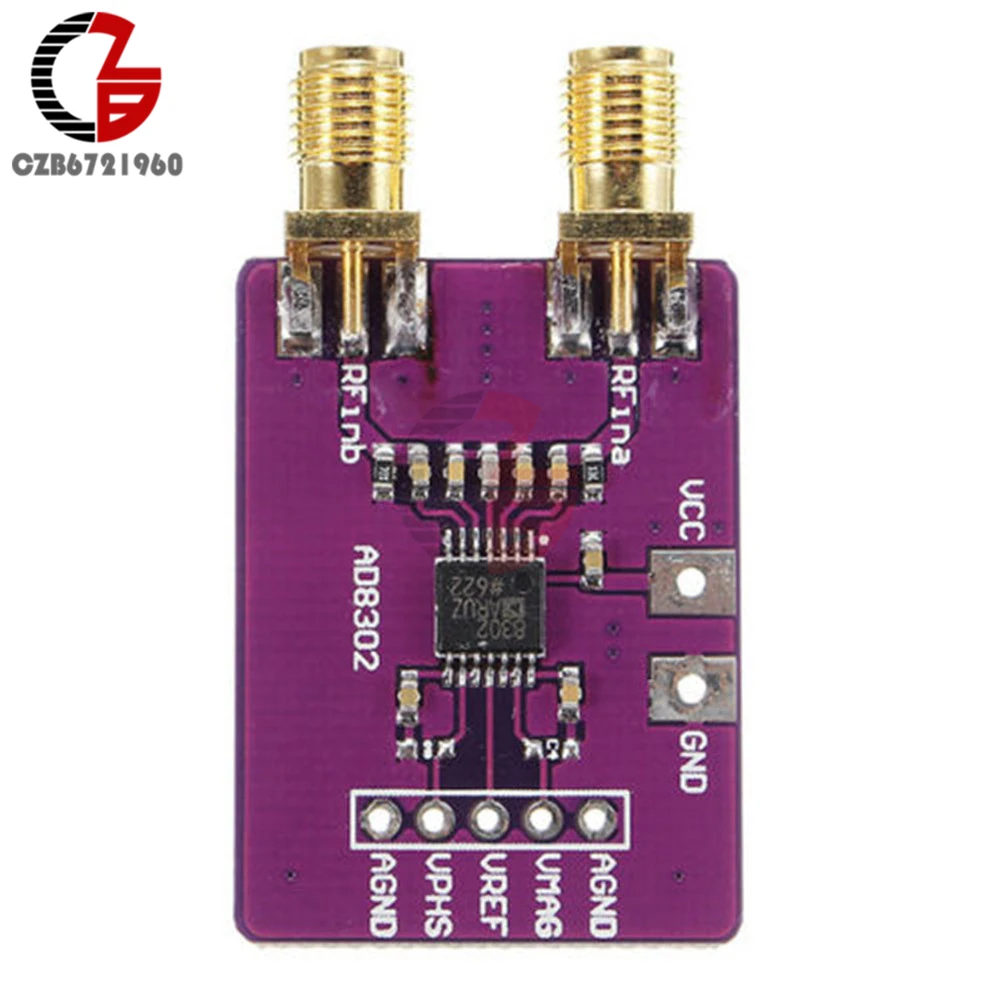

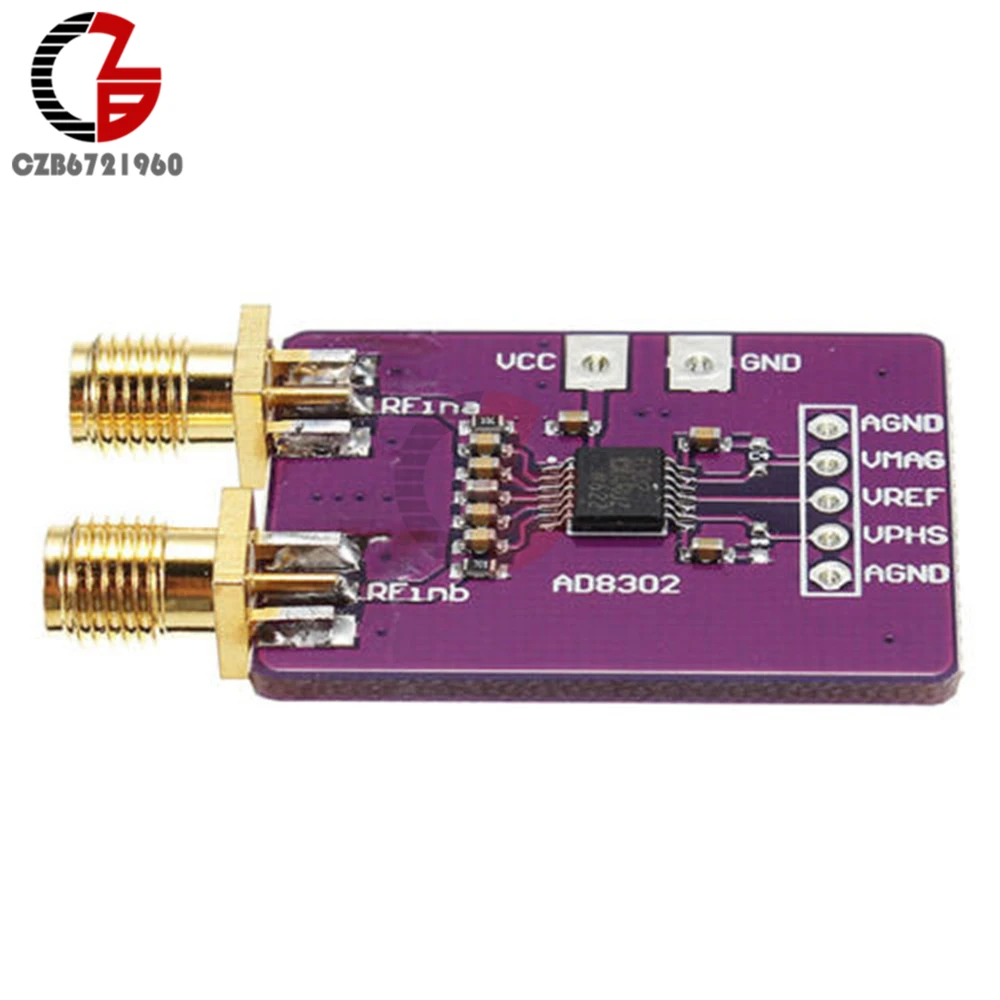

Введение: 8302-это модуль цепи обнаружения фаз, с использованием чипа AD8302, AD8302 используется для RF / IF амплитудного и фазового измерения монолитных интегральных схем, в основном путем точного соответствия двух широкополосных логарифмических детекторов, фазовый детектор, выходная группа усилителя, блок смещения и контрольный буфер выходного напряжения. Он может одновременно измерения амплитудных соотношение и разность фаз между двумя входных сигналов от низкой частоты до 2,7 ГГц частотный диапазон и может быть применена к RF/Если усилители мощности Линейный коэффициент измерения, радиочастотный контроль мощности, измерение VSWR и мониторинг и диагностика удаленной системы. Особенности: (1) амплитудное Соотношение (усиление) и фазовое отличие двух входных сигналов могут быть измерены на низкой частоте до 2. Частотный диапазон 7 ГГц;(2) при измерении коэффициента усиления динамический диапазон двух входных сигналов составляет ± 30 дБ, чувствительность выходного уровня составляет 30 мВ/дБ, погрешность составляет менее 0,5 дБ. Выходное напряжение соответствует −30 дБ-30 мВ, а выходное напряжение, соответствующий + 30 дБ 1,8 V. Выходной ток-8 мА, коэффициент конверсии-25 В/МКС;(3) точность измерения амплитуды 30мв/дБ;(4) точный типичный стоимостью менее 0,5 дБ;(5) Точное типичное значение составляет менее 1 °;(6) устройство в эксплуатации, с измерением, контролем и уровнем сравнения трех методов работы;(7) с 1,8 V Опорное напряжение смещения выход;(8) отклик полосы пропускания видео составляет 30 М Гц;(9) с 2. 7V ~ 5,5 V Одиночный источник питания Технические индикаторы: 1. Напряжение питания: 5 В постоянного тока (стандартное значение тока 20 мА);2, динамический диапазон 60 дБ (-60 dBm-0 дБм) точность измерения амплитуды 0,5 дБ, точность измерения фазы 1 °;3, с измерением, контролем и уровнем сравнения трех методов работы;4, пропускная способность: LF до 2,7 ГГц Инструкции: Модуль A, B вход: доступ к входному сигналу для измерения, диапазон входного сигнала-60 ~ 0dBm (система 50Ω).Сторона VMAG: амплитудное соотношение двух входных сигналов, формула: VMAG = VSLP * log (VINA / VINB) + VCP, точная амплитуда коэффициента шкалы 30 мВ/дБ, центральная точка 900 мВ.Сторона VPHS: фазовое соотношение двух входных сигналов рассчитывается следующим образом: VPHS = VΦ [VINA (VINA) -Φ (VINB)] + VCP, точное соотношение фазовых шкал составляет 10 мВ/градусов, а центральная точка-900 мВ.VREF: войти в произведенными внутри Опорное напряжение, который является 1,8 VПодключите два сигнала к модулю A и B для измерения напряжения VMAG и VPHS. Если напряжение VAMG превышает 900 мВ, амплитуда сигнала на входе A больше, чем у входного B, и VPHS одинаковая. Посылка включает в себя: 1 x AD8302 модуль логарифмического усилителя полосы пропускания
