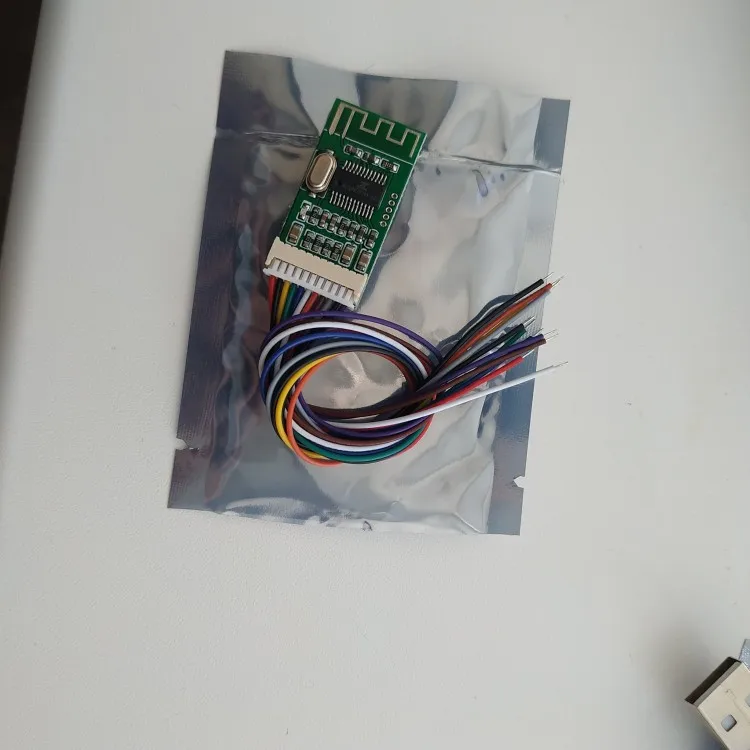

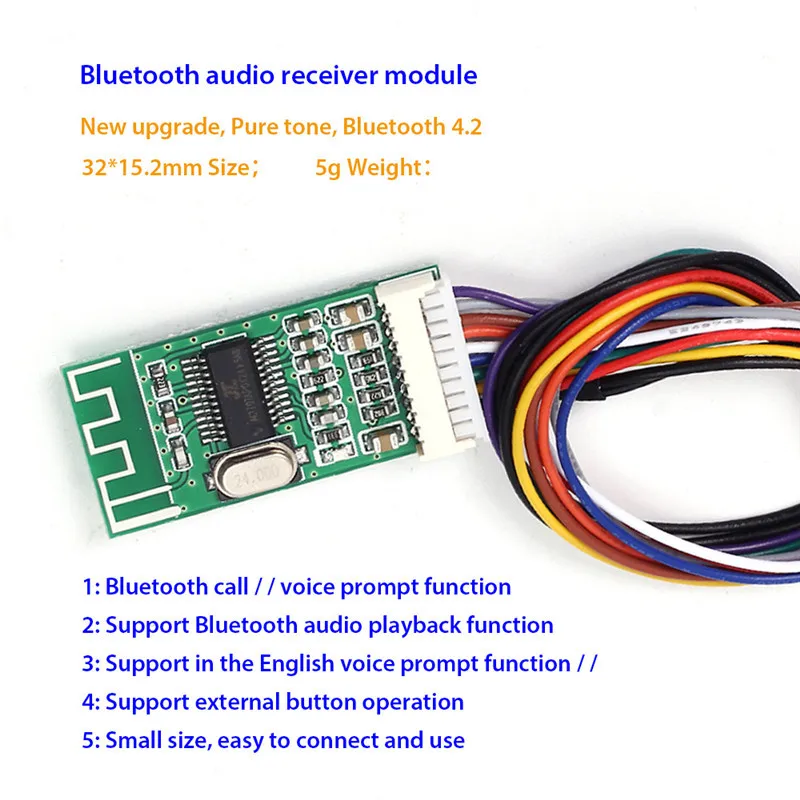

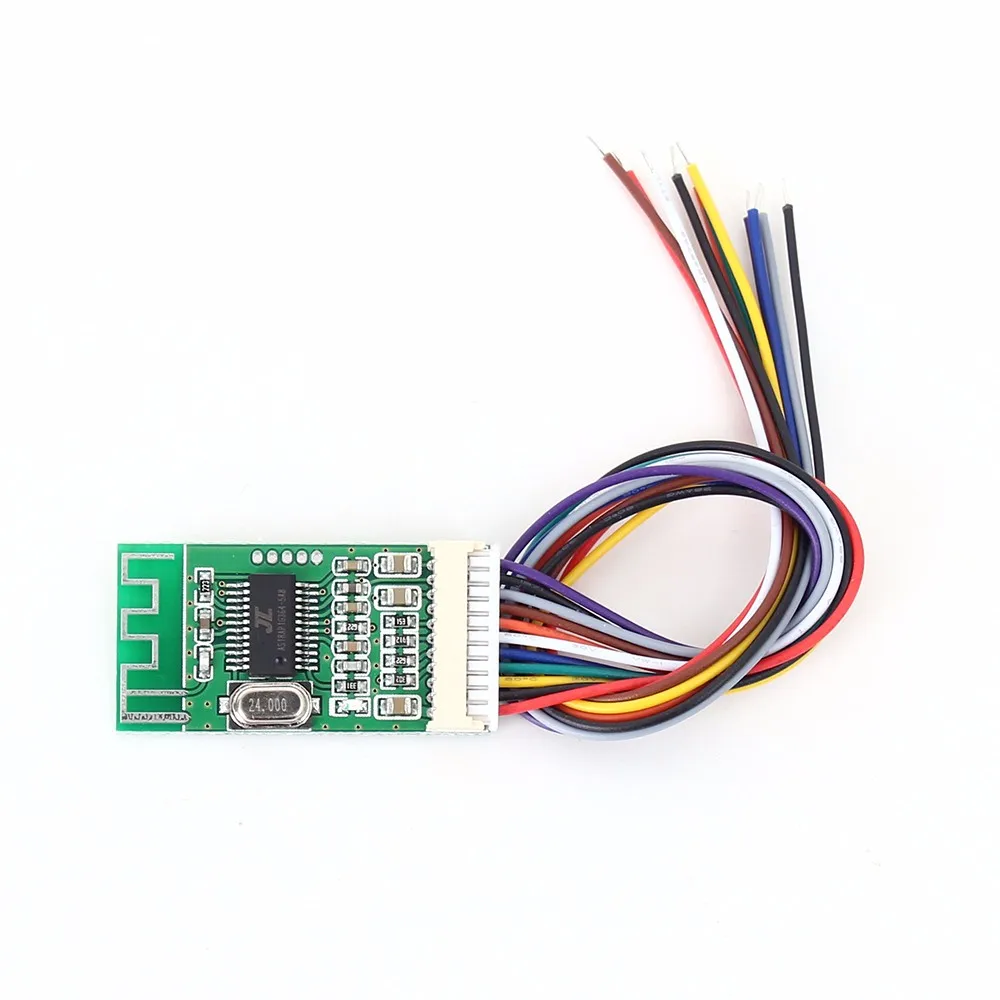

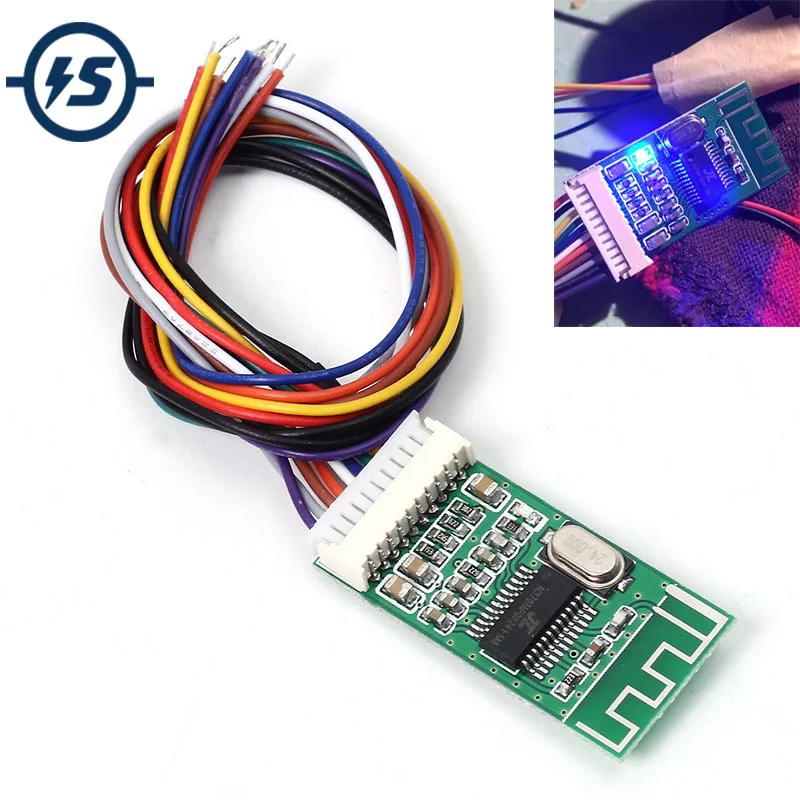

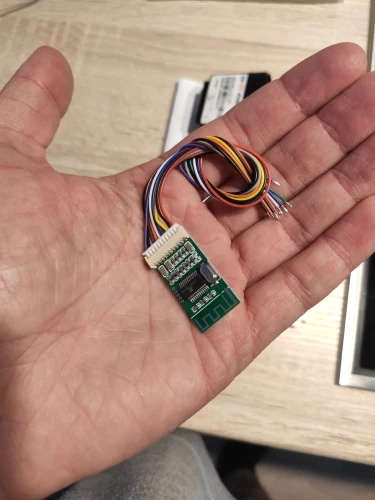

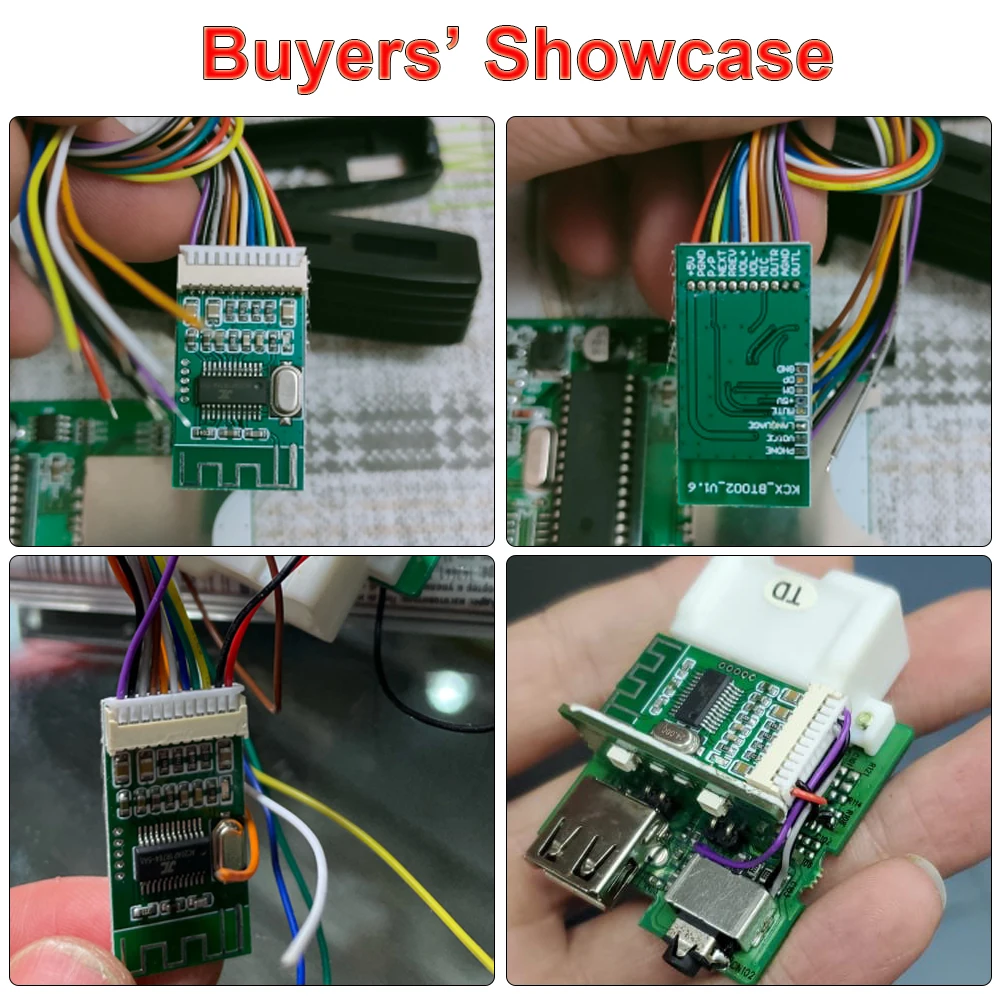

Модуль платы аудиоприемника KCX_BT002 Bluetooth 4.2, Беспроводная аудио плата IC MP3 декодирование MP3 модуль

1. Описание:

KCX_BT002-это аудио модуль Bluetooth, который интегрирует Bluetooth, аудио и Bluetooth телефонные звонки. Он поддерживает рынок, все виды интеллектуального плеера на мобильный телефон для воспроизведения музыки, голосовых вызовов, телефонных/зависящих вызовов/повторного вызова.Вам просто нужно поместить этот кодек в ваш продукт, и вы можете обновить свои обычные Проводные аудиопродукты до беспроводных Bluetooth аудио продуктов.

2. Типичные приложения:1>. Домашние динамики изменение Bluetooth колонки2>. Обслуживание и обновление звуковой коробки3>. Обновление автомобильного плеера4>. Обновление спикера компьютера

3. Электрические характеристики:

Характеристики

Минимальное значение

Справочное значение

Максимальное значение

Компания

Питание

3,3

5

5,5

V

IP

30

Ма

Флоп

2400

2485

МГц

PRF

2

ДБм

Чувствительность

-85

ДБм

Динамический

91

ДБ

THD + N

-70

ДБ

Перекрестие

-86

ДБ

Отношение сигнал-шум

90

ДБ

R_audio

32

Ом

Выходная мощность DAC

150

МВт

4. Особенности и преимущества:

1>. Исключительная прочность и сосуществования.2>. С помощью различных технологий для обеспечения стабильности передачи Bluetooth.3>. Интуитивно понятный светодиодный инструкция.4>. Голосовая подсказка.5>. Удобный и простой в использовании.6>. Расстояние беспроводной передачи составляет не менее 10 метров.

5. Инструкции по подключению и сопряжению:

После включения вы услышите голосовую подсказку «режим Bluetooth», что означает, что модуль входит в режим Bluetooth и открывается мобильный телефон с Bluetooth-переключателем. Затем найдите соседние bluetooth-устройства через несколько секунд, вы увидите оборудование с именем «Bluetooth Audio», Bluetooth устройство, нажмите на ссылку на мобильный телефон сбоку можно подключить Bluetooth мобильный телефон.После подключения плата декодирования передает голосовую подсказку для «успешного подключения».В этот момент, откройте телефонный плеер для воспроизведения музыки, музыка телефона может быть передана через Bluetooth беспроводной к декодерной плате.

6. Шаг подключения:

1>. Включение питания модуля2>. Введите настройки системы телефона3>. Включите Bluetooth на переключатель4>. Поиск устройств Bluetooth5>. Подключение Bluetooth6>. После того, как мобильный терминал подключен к модулю Bluetooth, мобильный телефон открывается для воспроизведения музыки, и модуль Bluetooth может выводить музыку на мобильный телефон.

7. О входящих звонкахКогда мобильный телефон с модулем Bluetooth имеет входящий вызов, модуль отправляет голос для трансляции номера вызова вызывающего абонента. Вы можете ответить на вызов модуля Bluetooth, короткое нажатие кнопки P/P, после вызова, звуковой сигнал вызова от модуля Bluetooth Внешний электретный микрофон (для использования модуля Bluetooth вызывает модуль Bluetooth для подключения электретного микрофона, в противном случае они не могут слышать звук). Кроме того, вы можете переключиться на любой телефон или модуль Bluetooth во время процесса вызова.

8. Выбор и Подключение периферийных устройств:

1>. Выбор режима питания и подключениеВходной порт питания + модуль 12 В, отрицательные положительные и отрицательные GND соответственно соединены с источником питания, чип регулятора напряжения 78M05 между 1 и 3 футами короткого замыкания для режима питания 5 В, отключите источник питания для режима 12 В (перед электричеством Проверьте напряжение и мощность источника питания с соответствующими интервалами), Заводской режим 12 В по умолчанию.2>. Подключение звуковых сигналовАудио выход: 3,5 мм аудио интерфейс используется для вывода стерео аудио сигналы, для подключения внешних усилители мощности, или непосредственно подключить наушники.

9. Индикатор состояния светильник:1>. Плата декодера оснащена индикатором состояния (синий светодиодный), который используется для отображения различных условий работы модуля.2>. Сопряжение: светодиодный мигает быстро (яркий, из 250 мс)3>. Воспроизведение MP3: светодиодный медленная вспышка (яркий 500 мс, уничтожает 500 мс)4>. Состояние паузы: светодиодный светильник5>. Воспроизведение Bluetooth: Светодиодный индикатор мигает два раза каждые 2 С

10: описание ключевых функций

Кнопка VOL: короткое нажатие: громкость-, длительное нажатие: непрерывная громкость-

Кнопка VOL +: короткое нажатие: Громкость +, длительное нажатие: непрерывная Громкость +

Клавиша PREV: короткое нажатие: Предыдущая песня

Следующая клавиша: короткое нажатие: Следующая песня

Кнопка P/P: короткое нажатие для воспроизведения паузы/двойное нажатие, чтобы перезвонить

Входящий вызов: короткое нажатие для ответа/Длительное нажатие для отклонения

Во время вызова: короткое нажатие, чтобы повесить текущий вызов

В режиме Bluetooth: дважды нажмите, чтобы перезвонить последнему звонку

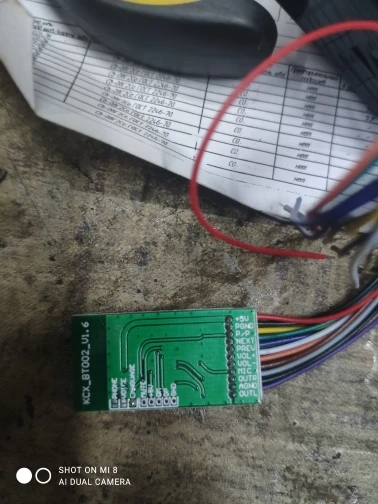

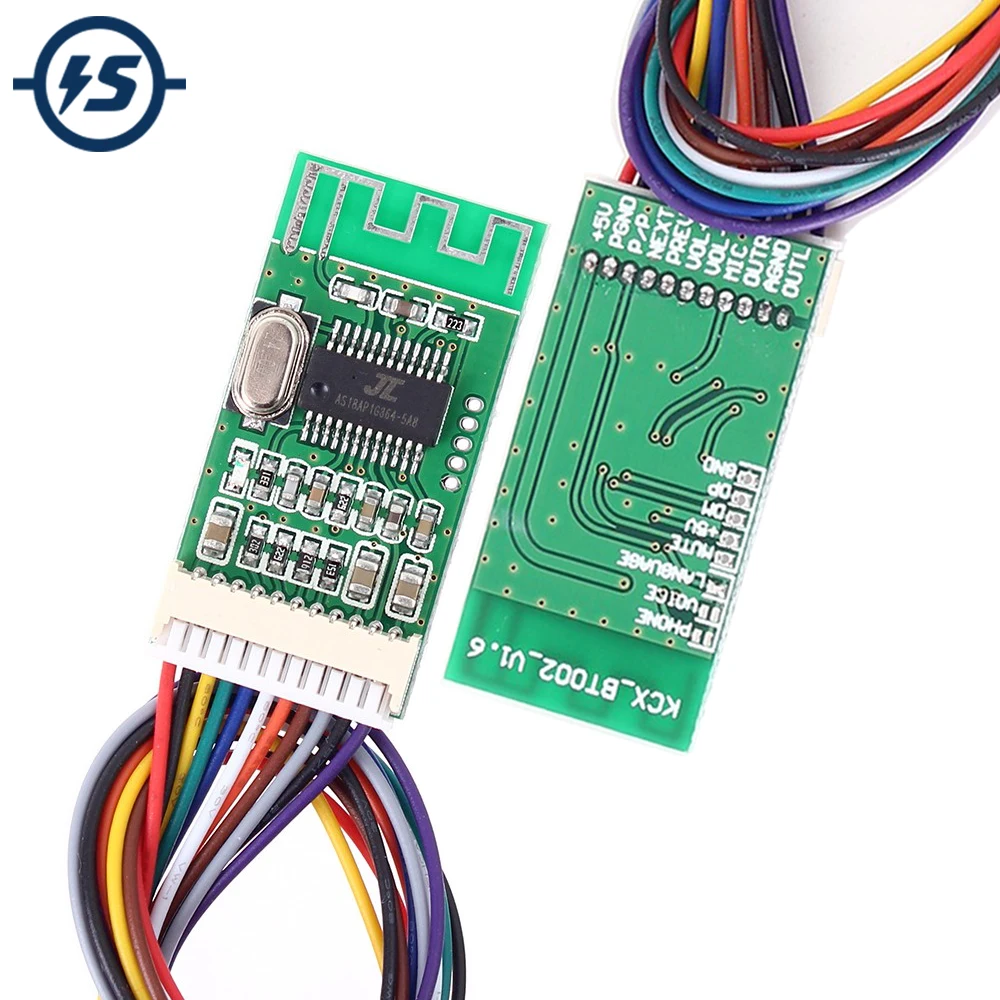

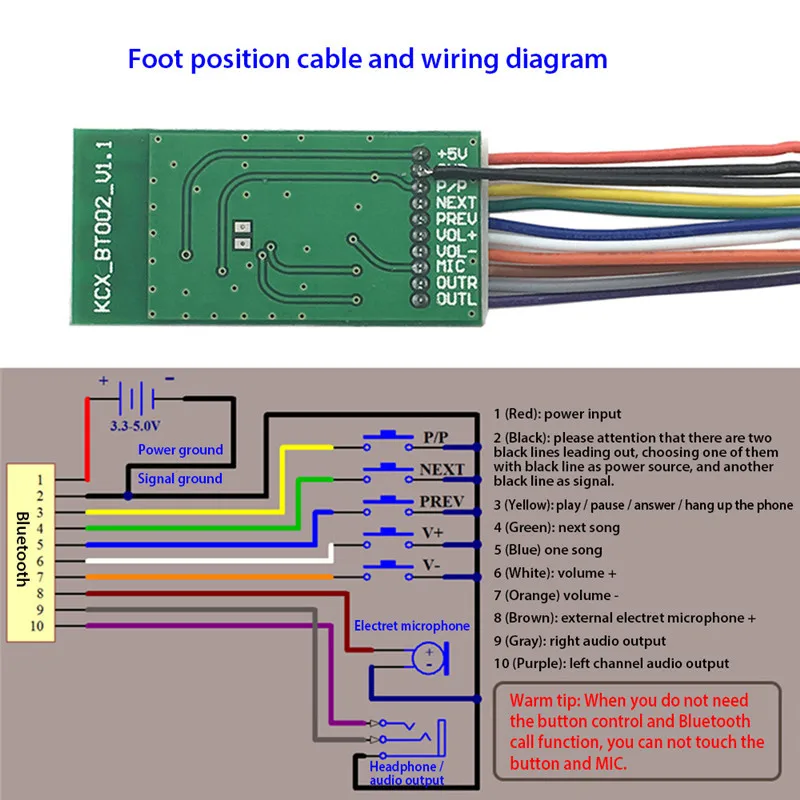

11: выбор и Подключение периферийных устройств

(1): интерфейс питания (1, 2 фута)

Входной порт питания модуля + 5 В, GND подключаются к положительным и отрицательным полюсам источника питания.

(2): внешний кнопочный интерфейс (3-7 футов)

Внешняя сенсорная кнопка, эффективная для заземления.

(3): внешний микрофон (8 футов)

Положительный полюс внешнего электретного микрофона (отрицательный полюс электретного микрофона подключен к GND)

(2): интерфейс аудиосигнала (9, 10)

OUTR/OUTL: используется для вывода стерео аудио сигналов для подключения к внешнему усилителю мощности или подключения к наушникам.
