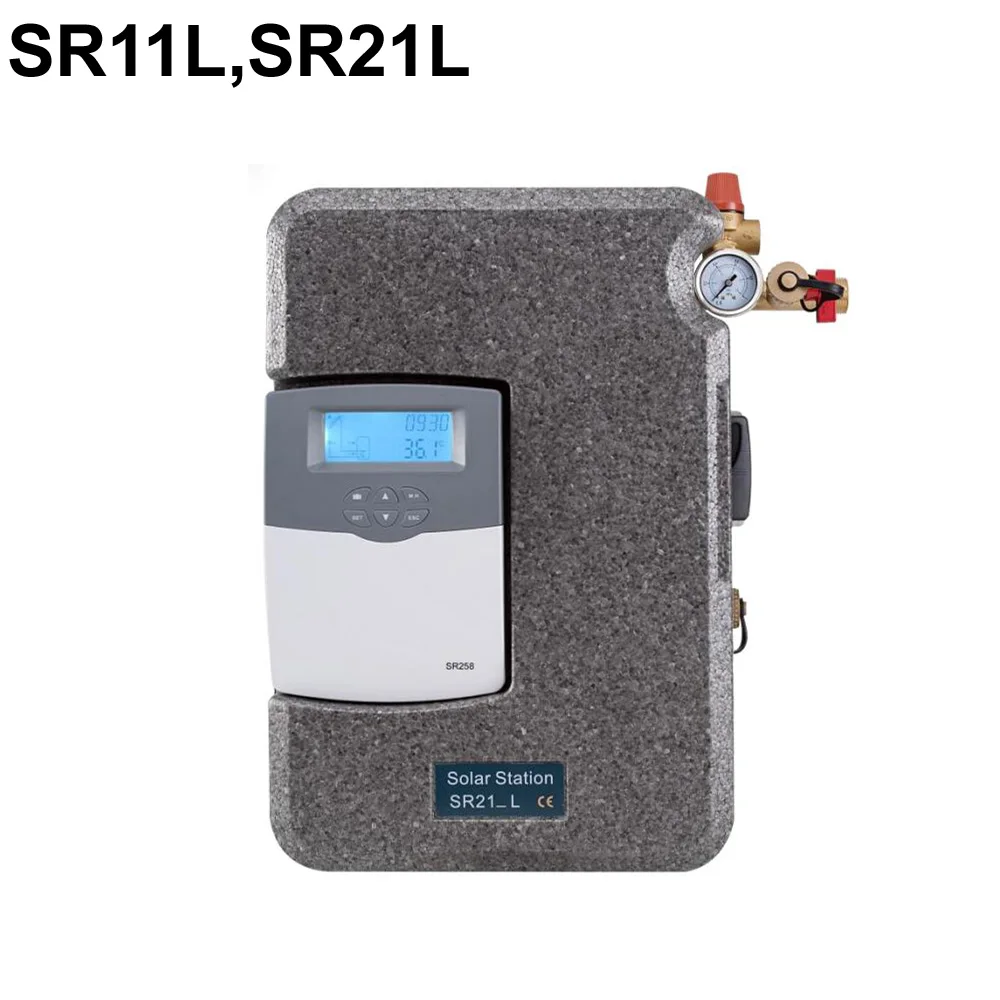

Серия SR11LSR21L, солнечная водяная насосная станция с интегрированным контроллером SR258, макс. допустимое давление 6 бар, 1-20 лмин Расход

SR11L/SR21L серия Солнечная насосная станция с интегрированным контроллером SR258 Макс. Допустимое давление 6 бар 1-20л/мин поток

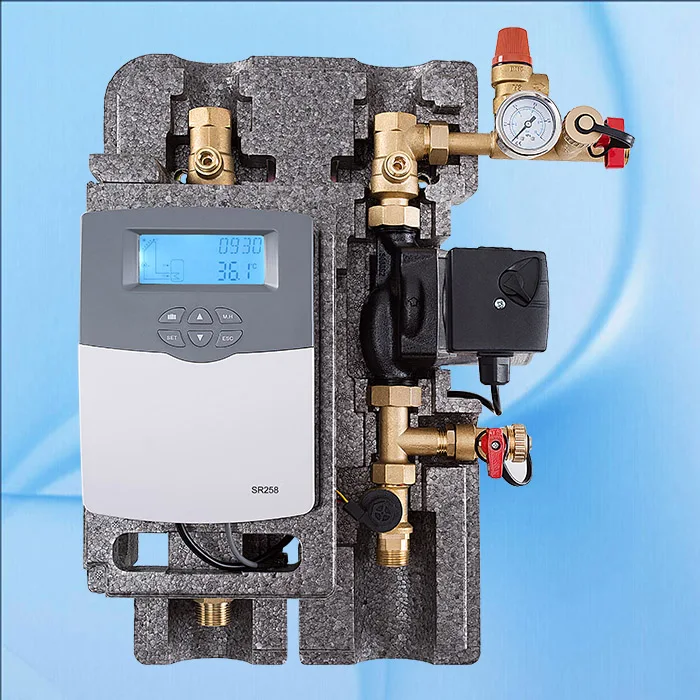

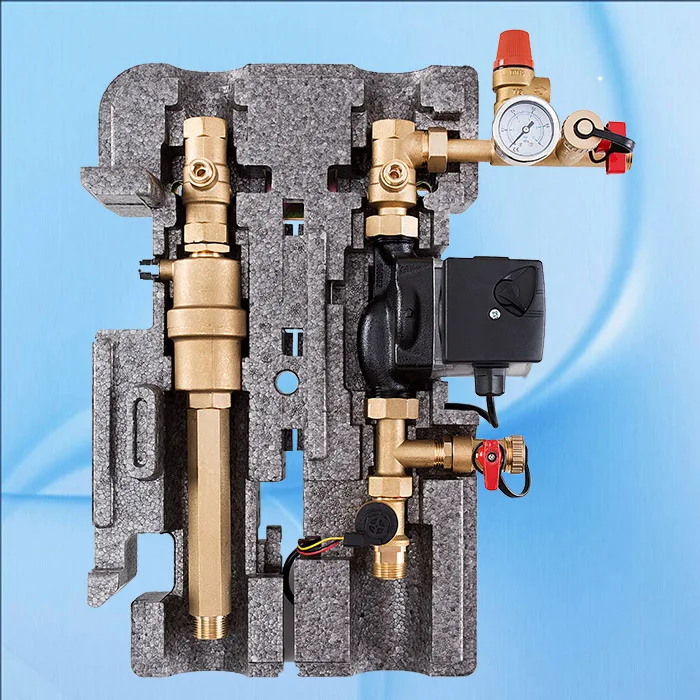

1. Солнечная насосная станция со встроенным контроллером

Интегрированный контроллер,Выдающийся дизайн, безопасная сборка с предохранительным клапаном, высококачественный корпус для снижения теплоотдачи, проверка расхода

1,1 Объем поставки

1 * Солнечная насосная станция

1 * Интегрированный Солнечный контроллер SR258

1 * Настенный кронштейн

1 * сумка для аксессуаров

1 * Руководство пользователя

1,2 об этом руководстве

Эта Солнечная насосная станция является предварительно установленной и протестированной группой фитингов для переноса тепла из коллектора в магазин. Он содержит важные фитинги и защитные устройства для работы солнечной тепловой системы:

Шаровые клапаны в потоке и возврате в комбинации с контрольными клапанами для предотвращения гравитационной циркуляции.

Воздушный затвор для ручного кровотечения солнечной тепловой системы

Электронная проверка расхода для отображения расхода

Манометр для отображения давления системы

Предохранительный клапан для предотвращения недопустимого избыточного давления

Устройство промывки и наполнения для промывки, наполнения и опорожнения солнечной тепловой системы.

1.3 инструкции по безопасности

Установка и ввод в эксплуатацию солнечной станции, а также подключение электрических компонентов требуют технических знаний, соизмеримых с признанной профессиональной квалификацией в качестве слесаря для сантехники, отопления и кондиционирования воздуха, или профессию, требующую сопоставимого уровня знаний. Во время установки и ввода в эксплуатацию необходимо наблюдать следующее:

Соответствующие региональные и национальные правила.

Технические инструкции и инструкции по безопасности этих инструкций.

Предупреждение: риск ожогов

Существует опасность парового излучения с предохранительными клапанами. Поэтому выпускная труба должна быть подключена к безопасности сборки, пожалуйста, соблюдайте прилагаемые инструкции относительно предохранительного клапана при этом.

Внимание: повреждение солнечной насосной станции

Группа фитингов должна быть установлена с достаточным интервалом для коллекторов, потому что температура в районе коллекторов может быть очень высокой. Для установки на чердаке может потребоваться промежуточное судно.

Крайне важно, чтобы вы убедились, что элементы уплотнения EPDM солнечной насосной станции не соприкасаются с веществами, содержащими минеральное масло. Минеральные нефтепродукты наносят длительный ущерб материалу, в результате чего его герметичные свойства теряются. При необходимости спросите у производителя, содержит ли Солнечная жидкость, жиры или установки минеральные масла. Мы не несем ответственности и не предоставляем гарантию на повреждение солнечной станции в результате повреждения герметиков таким образом.

1,4 размеры станции:

Высота (с изоляцией):450 мм

Ширина (с изоляцией):300 мм

Глубина (с изоляцией):158 мм

Центр расстояния: 1600 мм

Расстояние оси/стены: 55 мм

Соединения труб: 3/4 'IT

Соединение для расширительного сосуда: 3/4 "et, плоское уплотнение

Предохранительный клапан на выходе: 1/2 IT

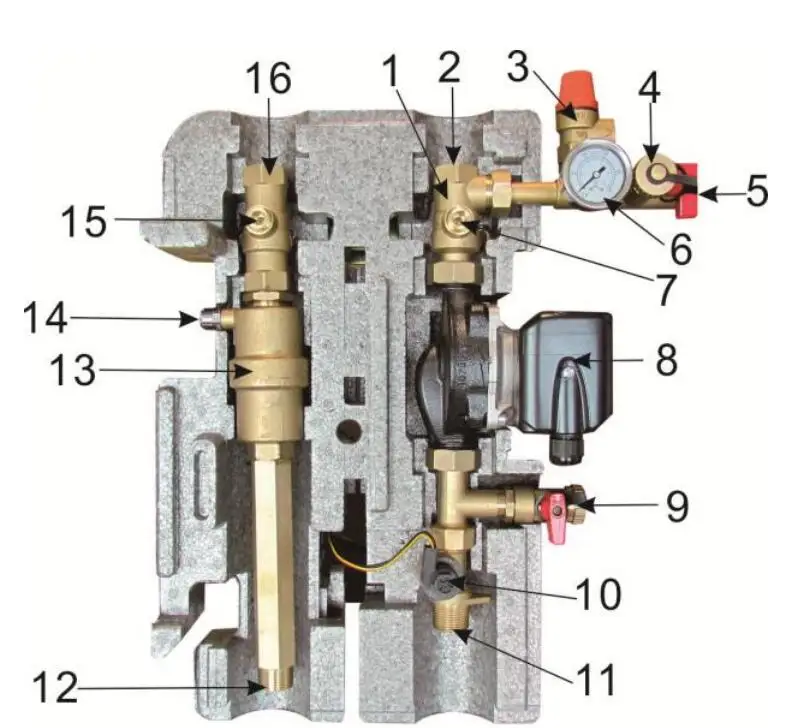

1.5 Спецификация компонентов

1) обратный клапан: давление открытия 200 мм h2o

2) разъем выхода потока (к коллектору):3/4 'IT

3) предохранительный клапан: 6 бар

4) разъем для наполнения

5) разъем расширительного сосуда

6) Манометр: 0-6 бар

7) датчик на обратной трубе (от бака до коллектора),NTC10K (опционально)

8) Монтажный насос: Wilo 15-6 или Groundfos 15-65

9) соединитель дренажного клапана

10) соединение обратного выхода цифрового счетчика потока (от коллектора): 3/4 IT

11) разъем впускного потока (из бака):3/4 'IT

12) разъем выхода потока (в бак):3/4 'IT (нет этого разъема на станции SR11L)

13) воздушный сепаратор

14) ручной воздушный отбеливатель

15) Датчик потока трубы (от коллектора до бака),NTC10K (опционально) (без датчика на станции SR11L) 16) разъем впускного потока (от коллектора):3/4 'IT

Материал:

Фитинг: латунь

Уплотнения: PTFE

Изоляция: EPP, λ = 0,041 Вт/(М. К)

1,6 технические данные

Максимальное допустимое давление: 6 бар

Максимальная разрешенная Рабочая температура: 120 °C

Цифровой Расход FRT: 1-20 л/мин

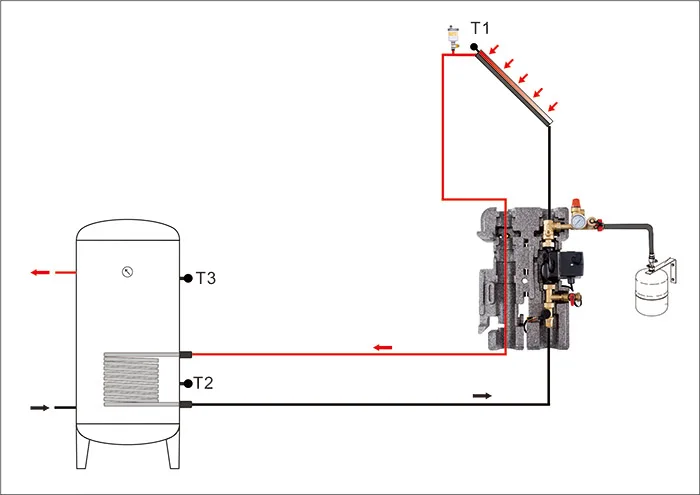

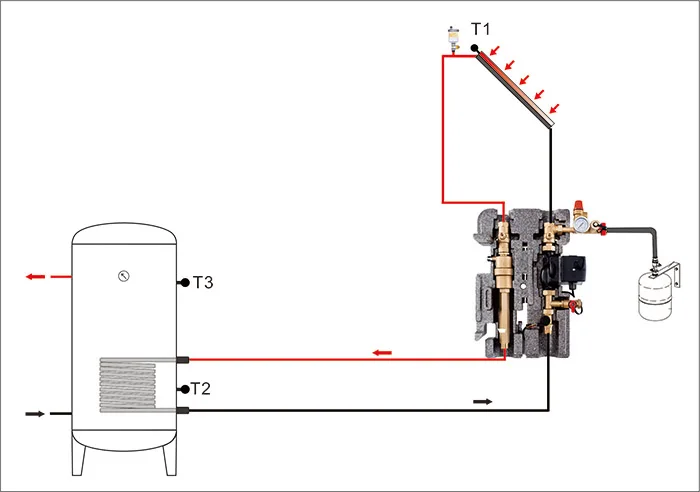

Солнечная система (одиночный трубопровод и двойной трубопровод)
