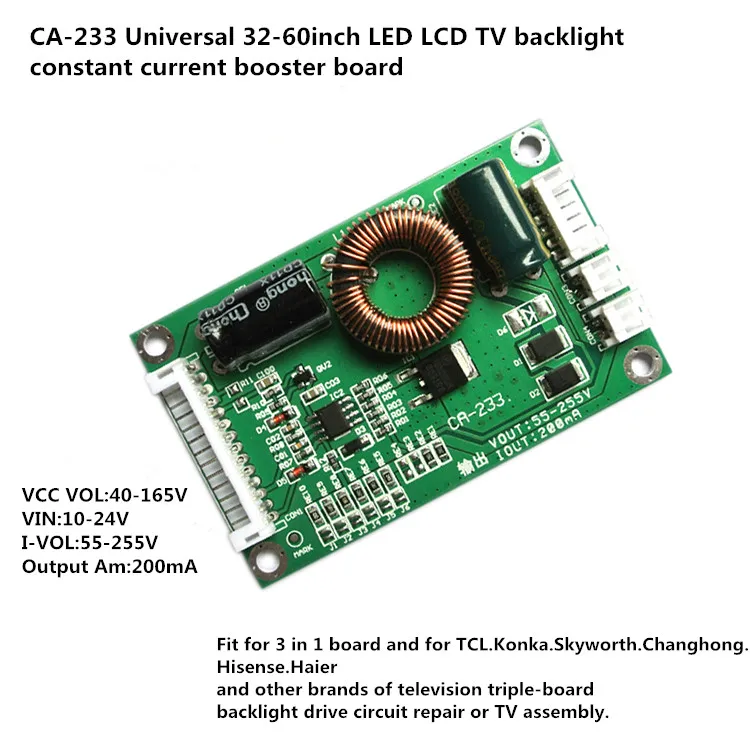

CA-233 Универсальный 32-60 дюймов светодиодный LCD TV подсветка постоянный ток бустерная плата 55-255 в плата постоянного тока на выходе

CA-233 Универсальный 32-60 дюймов светодиодный LCD TV подсветка постоянный ток усилитель платы 55-255 в выход Постоянный ток платыCA-233 для TCL. Конка. Скайворт. Чанхун. Hisense. Haier и другие бренды ремонта цепи привода с тройной подсветкой телевизора или сборки телевизора. Входное напряжение 40-165 В, выход 55-255 в.Если вы не знаете требуемое напряжение задней световой панели, пожалуйста, установите для попытки от минимального тока (по умолчанию 200 мА), яркости задней светильник пы недостаточно, затем медленно Увеличьте, не используйте максимальный ток для освещения подсветки, для легкого сгорасветильник или платы привода.

CA-233 инструкции по регулировке тока:

J1 = 20 мАJ2 = 40 мАJ3 = 60 мАJ4 = J5 = 100 мАJ6 = 200 мА

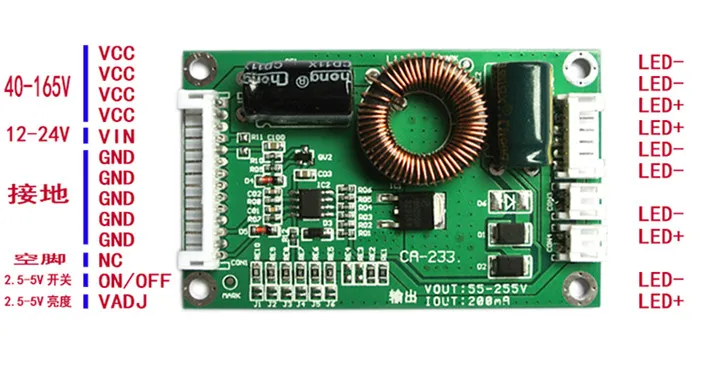

Инструкция по подключению:

1. В встроенной плате питания исправление для подсветки положительного напряжения конденсатора фильтра к VCC, диапазон напряжения между 45 В-165 в2. Затем напряжение 12-24 В в VIN, не может быть подключен к высокому напряжению более 45 в3. Подключите заземление к GND4. NC пуст, не подключен5. В оригинальной плате Питания для обнаружения принимаемого/выключенного сигнала переключателя контрольный диапазон 2,5-5 В6. Оригинальный сигнал затемнения машины подключен к ножкам VADJ, 5 В-самый темный, 0 В-самый яркий

Выход по умолчанию мА, через паяные соединения с коротким замыканием могут увеличить соответствующее значение тока (на основании мА плюс), будьте осторожны, чтобы не увеличить чрезмерный ток, чтобы не сжечь световую полосу.О входном напряжении: Постоянный пластина тока требует 2-полосного входного напряжения, напряжение VCC, 40-165 В, VIN, 12-24 В, только одно напряжение не будет повышаться.Совет: Питание платы привода, чтобы обратить внимание на изоляцию, питание после питания не следует сразу класть на Утюг и т. Д. Проводящий материал. После подачи питания обратите внимание на разряд электролиза 400 В (чтобы избежать поражения электрическим током или повреждения). Статический сильный зимний корпус, не прикасайтесь непосредственно к полупроводниковой плате (вы можете мыть руки, а затем прикоснуться).
