Клинометр BWK228 BWK220 датчики наклона ракурса, двухосевой, с точностью 0,2, 4-20 мА, 0-20 мА, 0-24 мА, 0-5 В, 0-10 В, датчик уровня

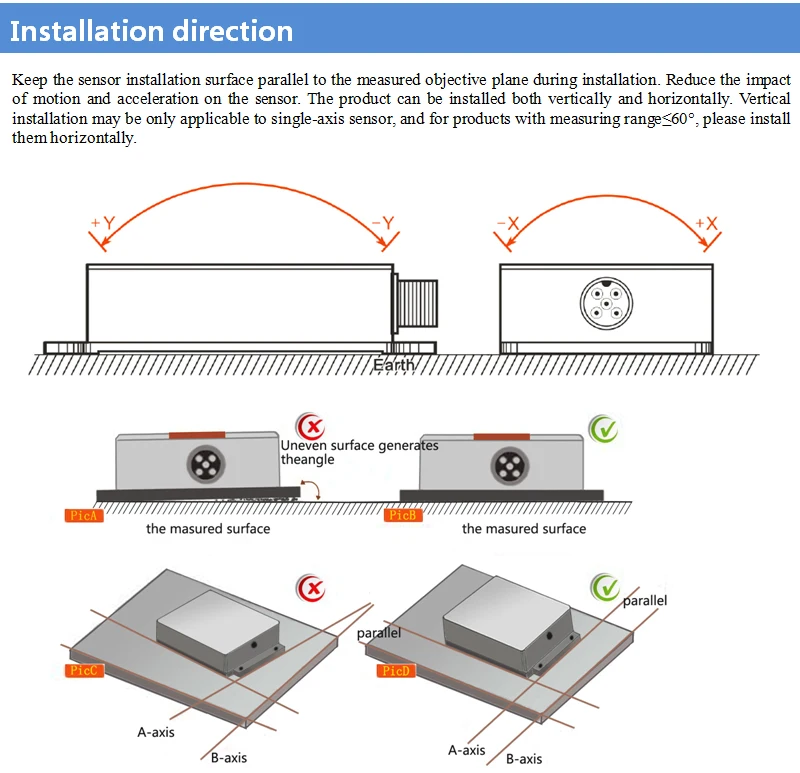

Установка (по умолчанию):Acqui90 °,Если вам нужна вертикальная установка (маятникового или настенного типа), пожалуйста, оставьте нам сообщение.

Режим вывода:4-20 мА, 0-20 мА, 0-24 мА, 0-5 В, 0-10 В (опционально)

Применение:

1. Исправление захвата труб

2. Специальное выравнивание автомобиля

3. Безопасность защиты воздушной рабочей платформы

4. Угол управления медицинским оборудованием

5. Навигация подземного бурения

6. Применение захвата трубы экрана

7. Измерение направления на смещение инклинометра

8. Обнаружение наклона геологического оборудования

9. Измерение угла наклона направленной антенны спутниковой связи

И т. Д.

Введение:

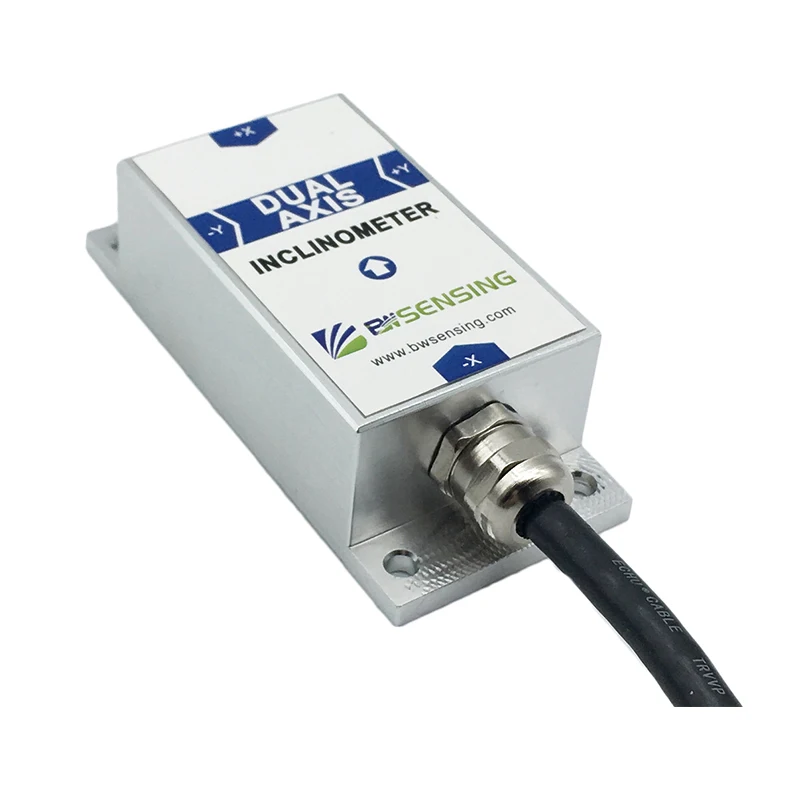

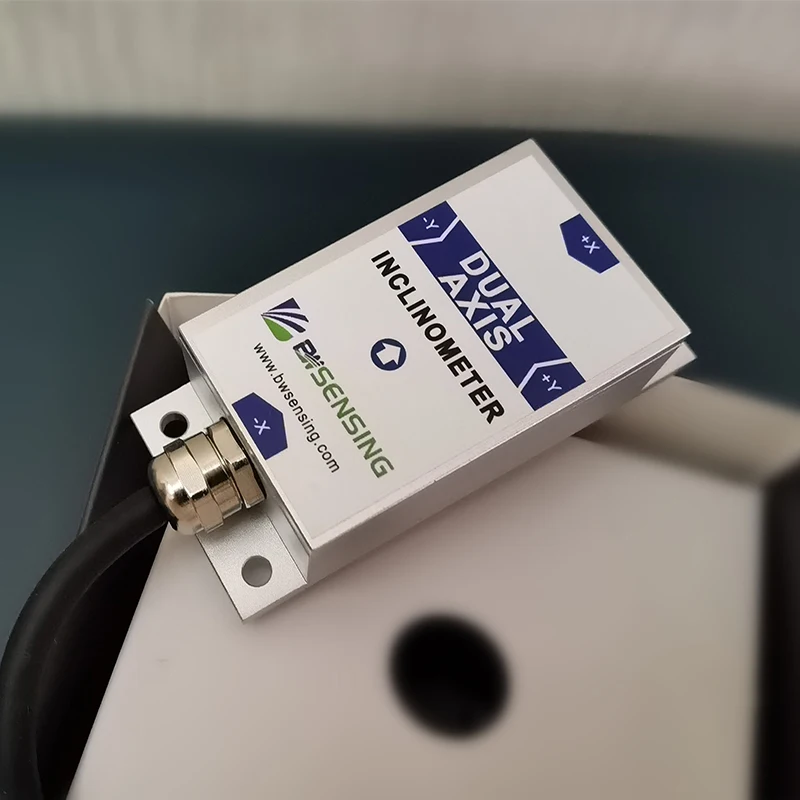

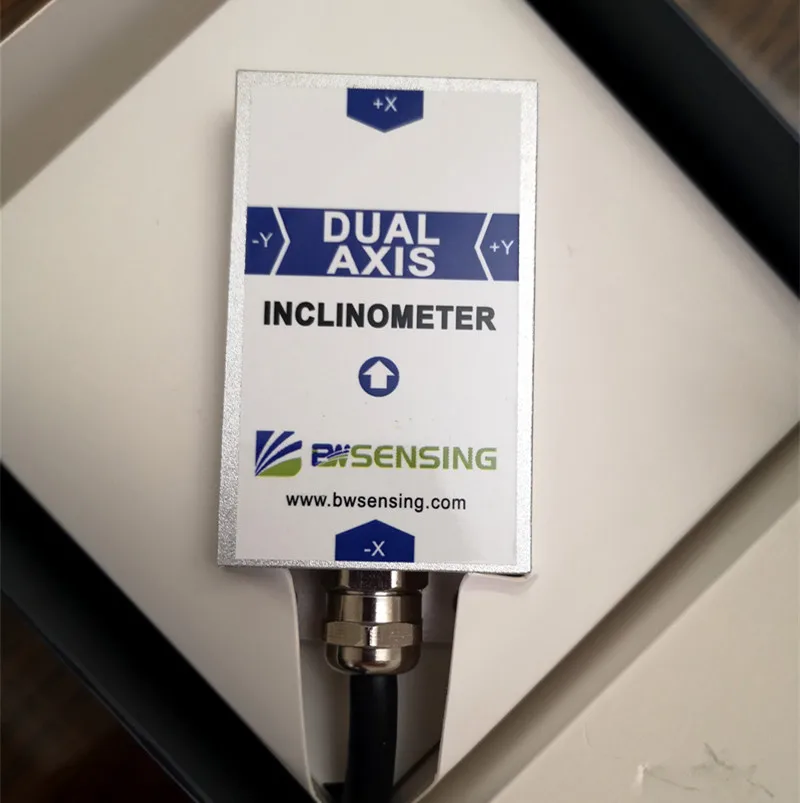

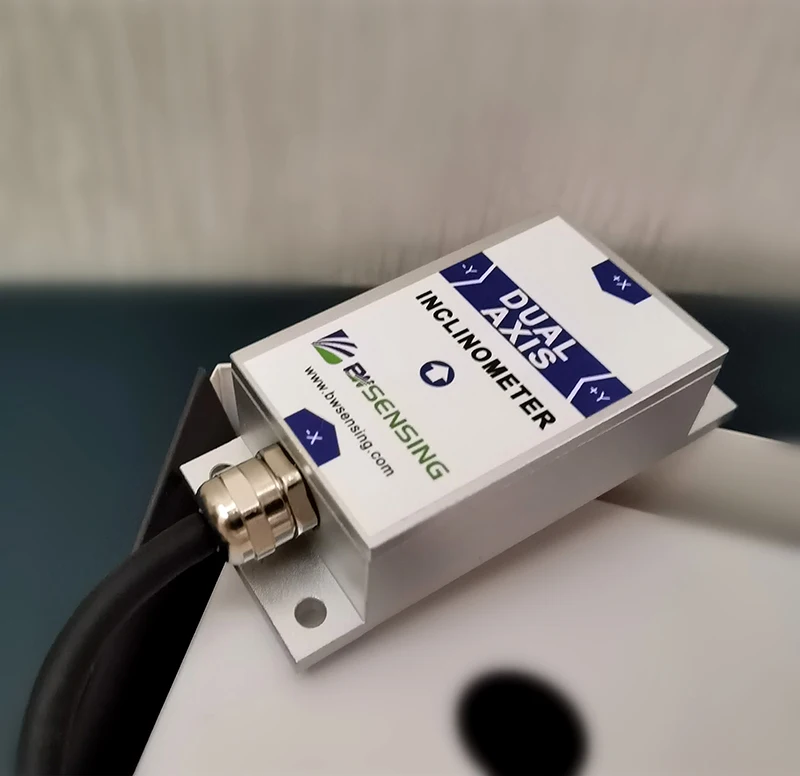

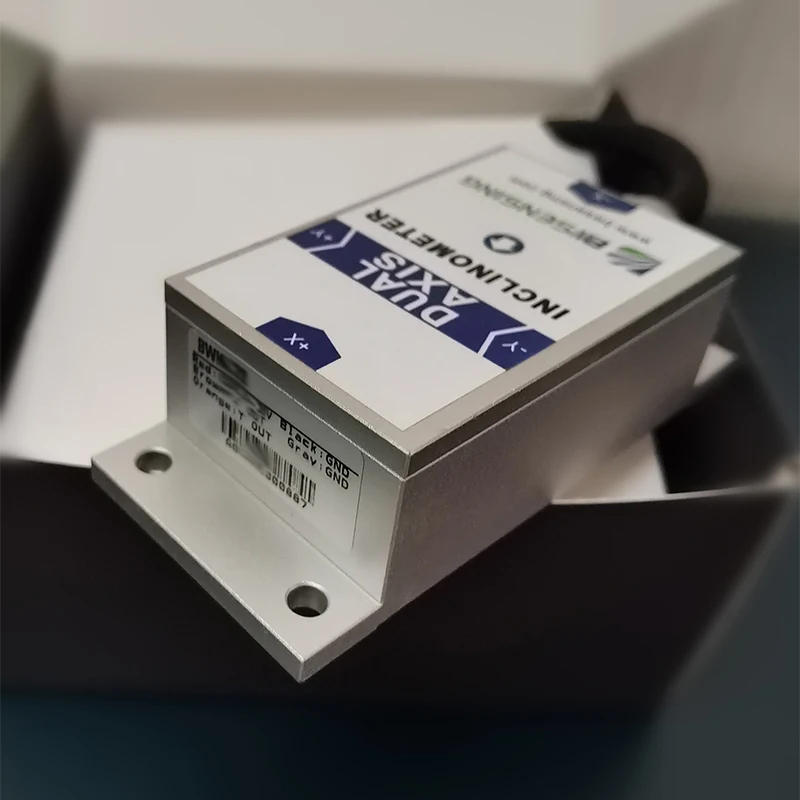

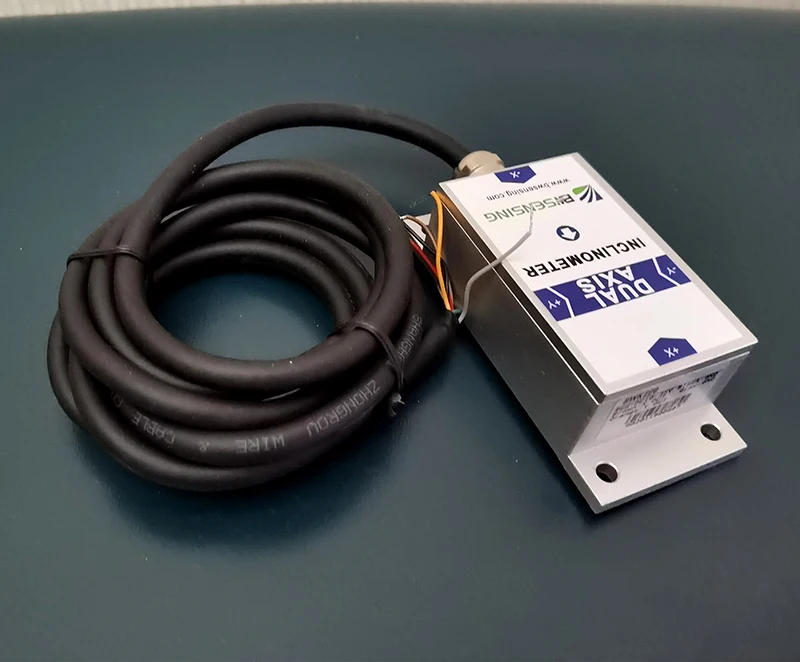

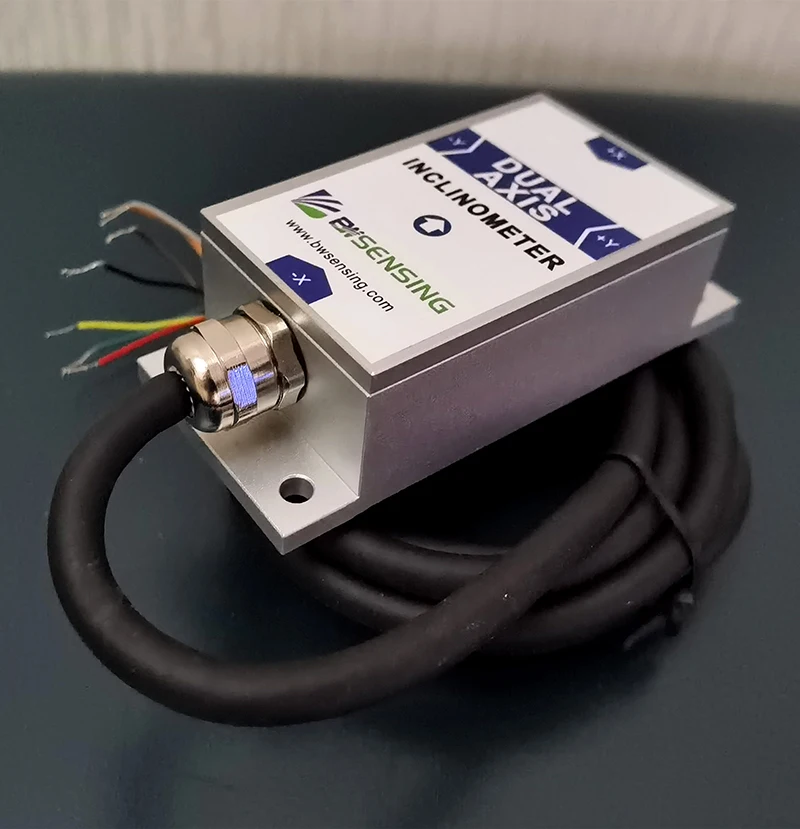

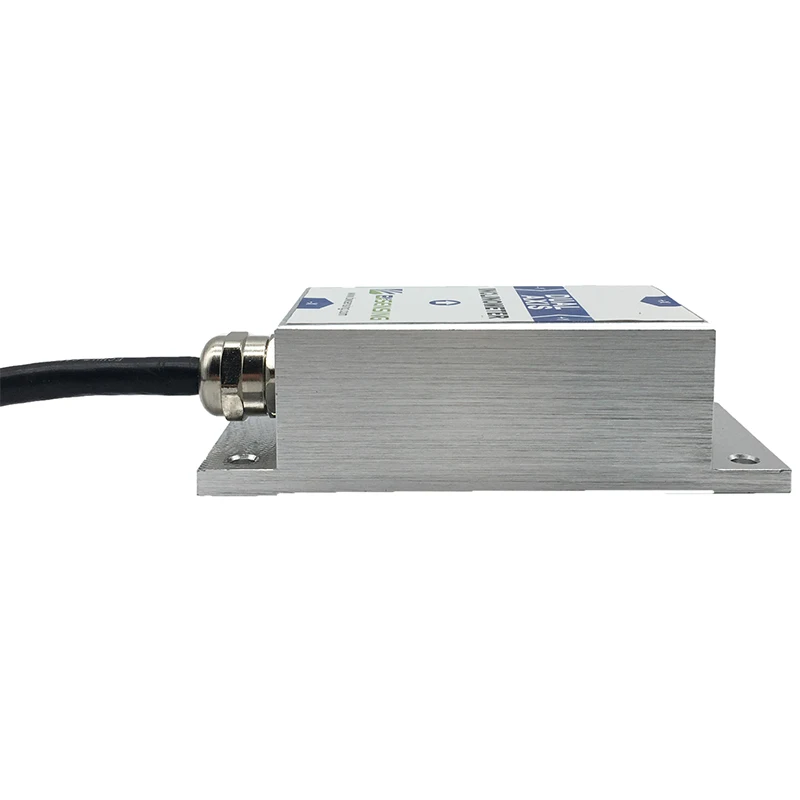

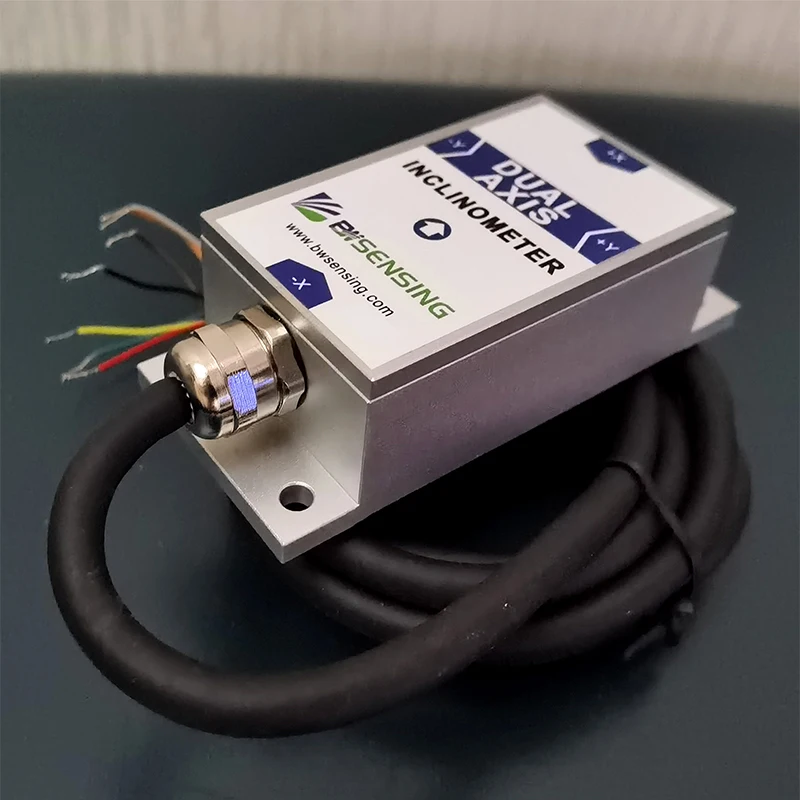

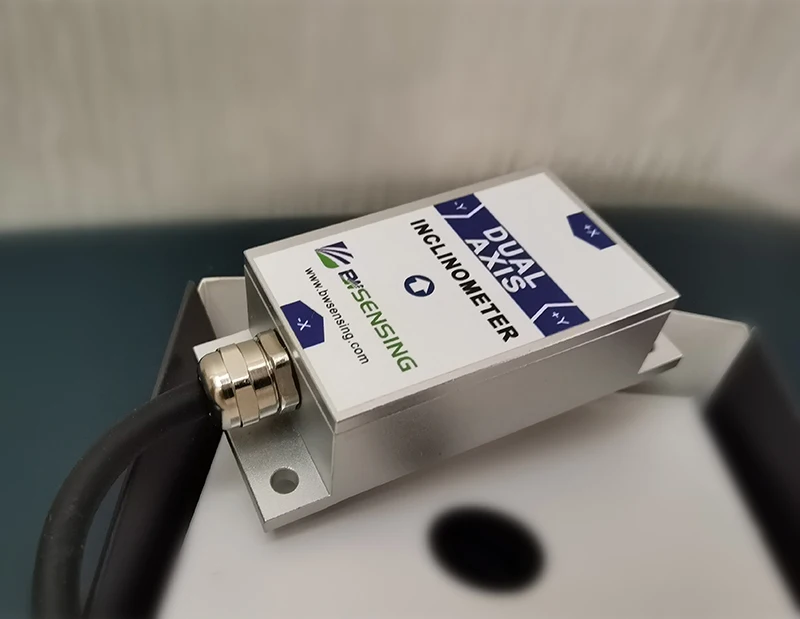

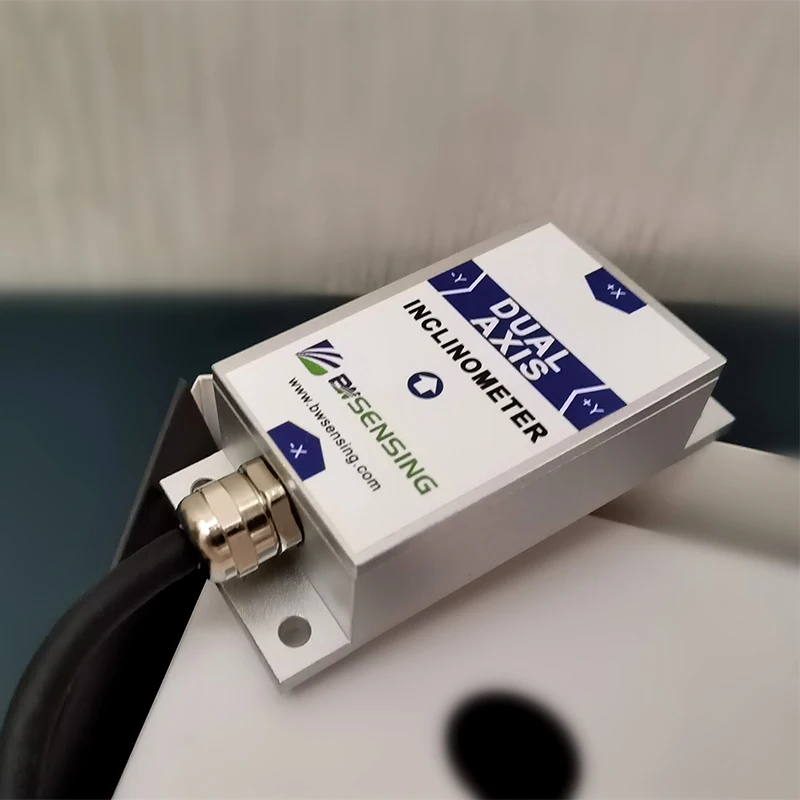

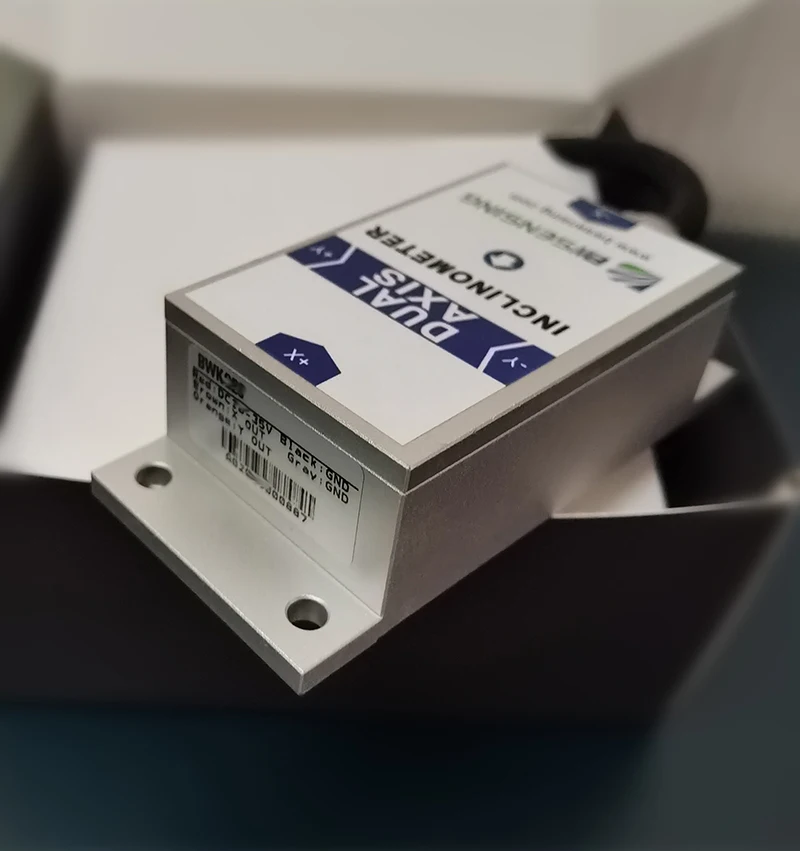

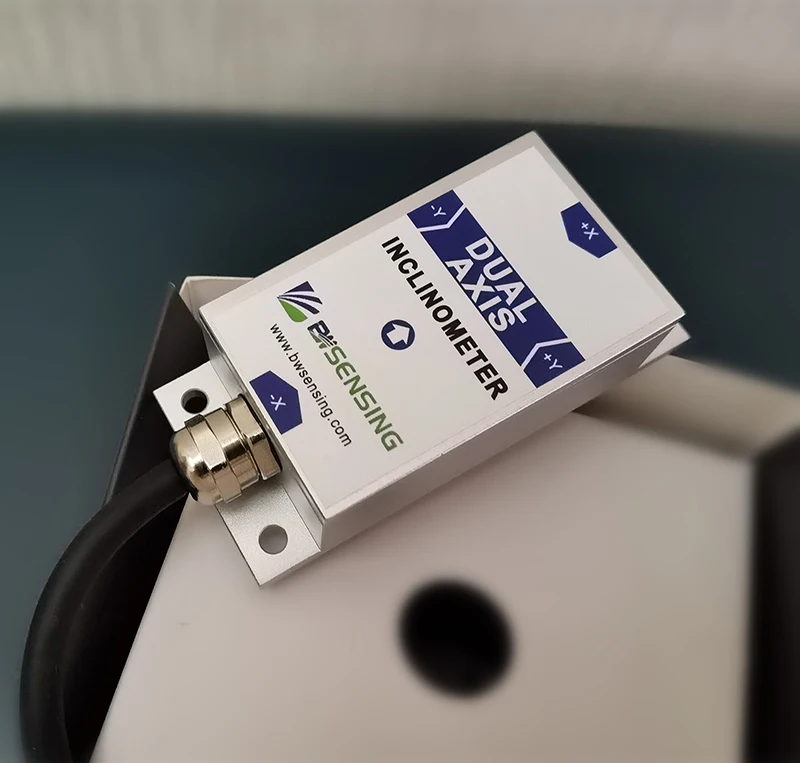

BWK228-недорогой двухосный Инклинометр. Выходной ток 4 ~ 20 мА, 0 ~ 20 мА и 0 ~ 24 мА являются дополнительными. Можно переносить на большое расстояние. Продукт использует новейшую технологию измерения MEMS, имеет небольшой размер и Меньшее потребление, что делает его конкурентоспособным. Внешний вид и размеры изделий могут быть изменены. Мы предлагаем полное профессиональное решение для клиентов.

Особенности:

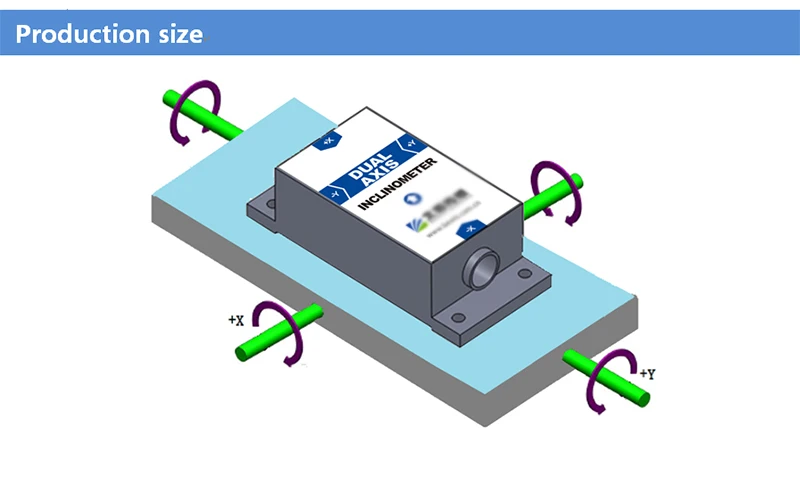

1. Измерение угла наклона по двум осям

2. Точность 0,2 °

3. Разрешение 0,02 °

4. Полностью Металлическая куртка, защита IP67

5.± 90/± 180 градусов опционально

6. Широкий источник питания постоянного тока 9 ~ 35 в

7. Ударопрочный> 2000 Гравитация

8. Широкая температура-40 ℃ ~ + 85 ℃

С кабелем 1,5 м

Электрический

Параметры

Условия

Мин

Стандартный

Макс

Единицы

Блок питания

Нерегулируемое напряжение

9

12

35

V

Ток покоя

Без нагрузки

20

50

60

Ма

Выходная нагрузка

Макс

0

500

Ксбит

Рабочая температура

-40

+ 85

℃

Температура хранения

-55

+ 100

℃

Производительность

Параметры

Состояние

BWK228-15

BWK228-30

BWK228-90

Единицы

Диапазон измерения

± 15

± 30

± 90

°

Измерительная ось

X-Y

X-Y

X-Y

Нулевой выход

12

12

12

Ма

Дрейф нулевой температуры

-40 ~ 85 ℃

± 0,01

± 0,01

± 0,01

°/℃

Диапазон напряжения

4 ~ 20 мА на выбор

4 ~ 20 мА на выбор

4 ~ 20 мА на выбор

Ма

Ошибка чувствительности

25 ℃

± 1

± 1

± 1

%

Нелинейность

± 0,03

± 0,03

± 0,03

°

Частотный диапазон

Отклик постоянного тока

100

100

100

Гц

Плотность выходного шума

DC .. 100 Гц

0,001

0,002

0,006

°/√Hz

Разрешение

0,02

0,02

0,02

°

Долгая стабильность

Комнатная температура

0,2

0,2

0,2

°

Чувствительный перекрестный воротник

Макс

3

3

3

%

Ударопрочный

2000 Гравитация, 0,5 мс, 3 раза/ось

Вес

150 г (без коробки)

Разрешение:Датчик способен обнаруживать и различать Минимальное изменение измерений в пределах диапазона измерения.

Точность:Погрешность между фактическим углом и средним квадратом угла корня (≥ 16 раз), умноженная на датчик.

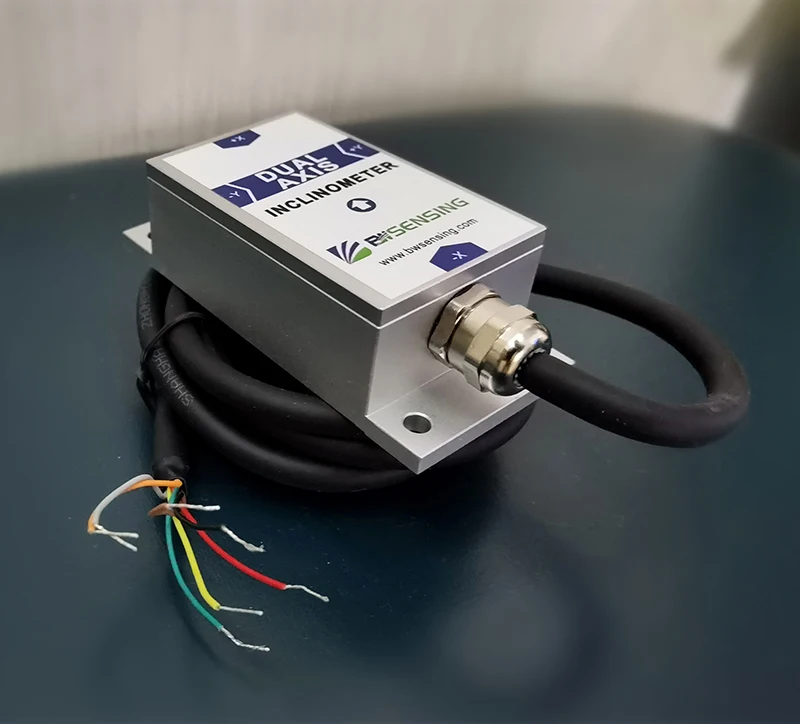

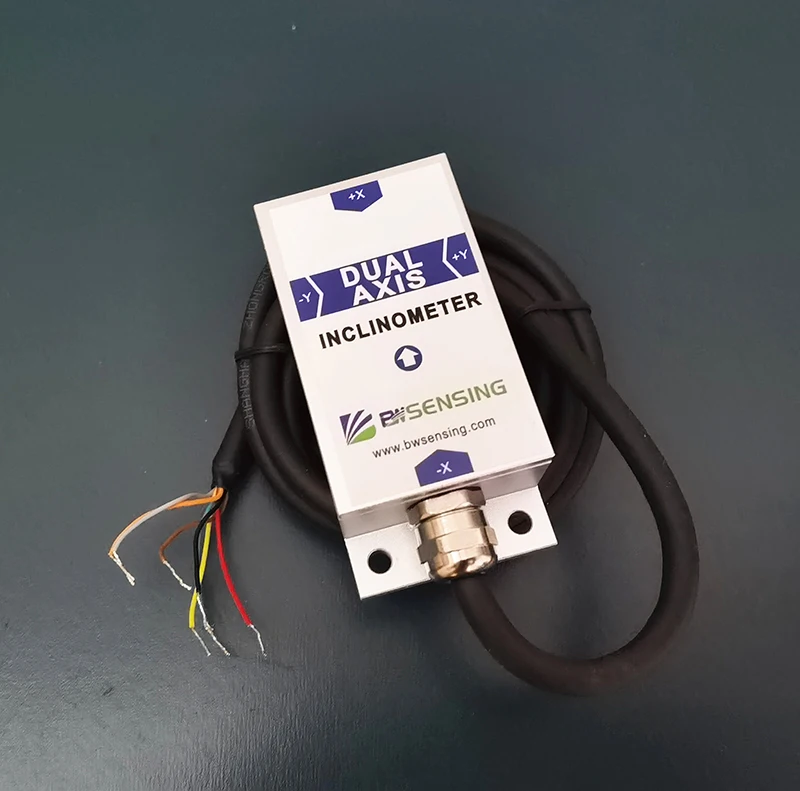

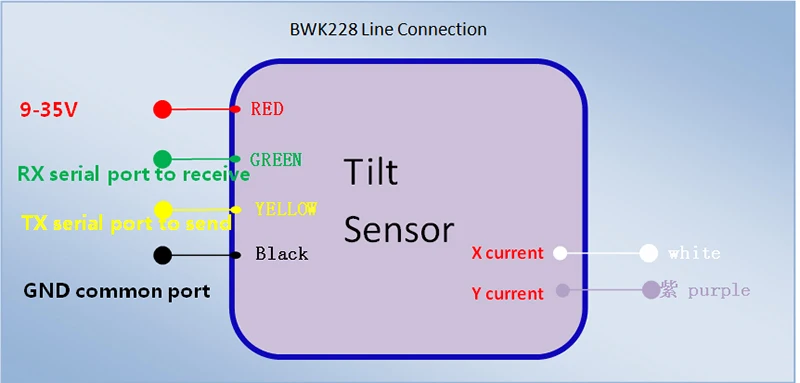

Электрический интерфейс

Функция линии

Черный

Белый

Фиолетовый

Красный

BWK228

1 провод

2 провода

3 провода

4 провода

GND

Отрицательный

Out X

X-axis выводит электричество

Out Y

Ось Y выводит электричество

DC

11-35 в

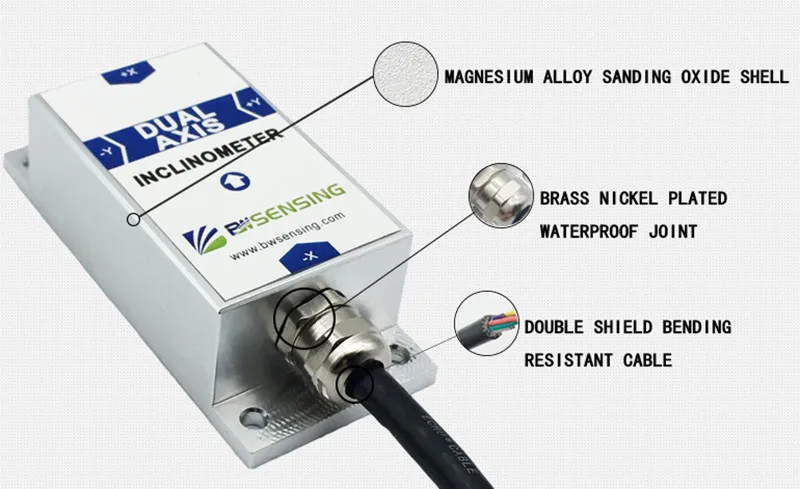

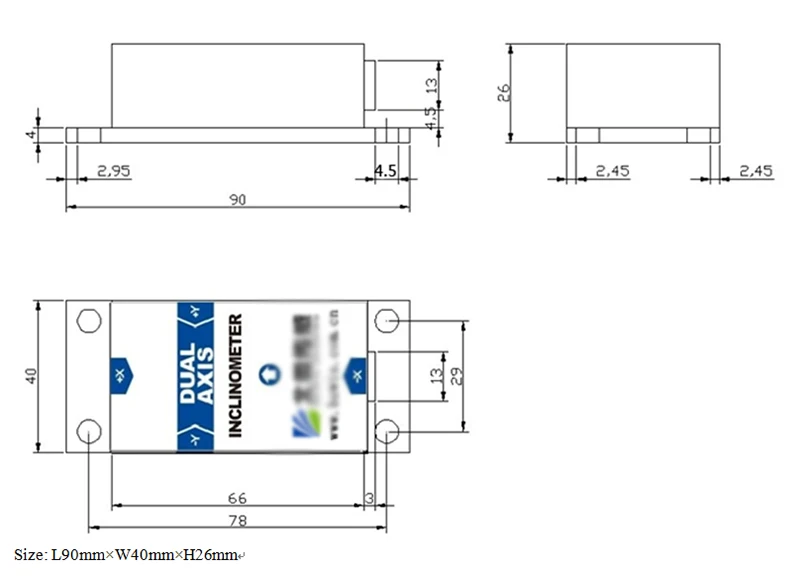

Механический

Разъемы

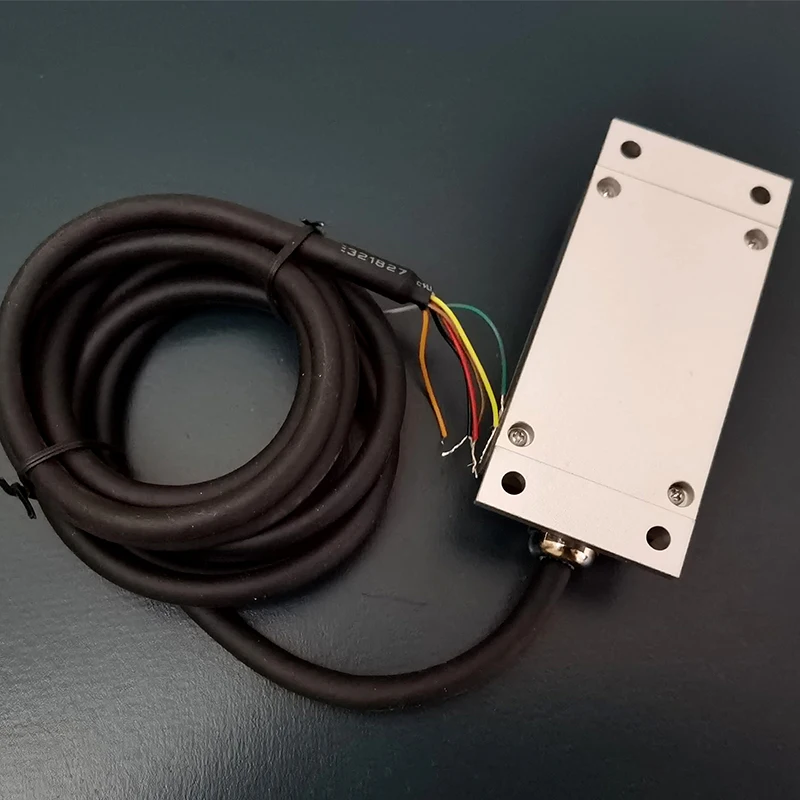

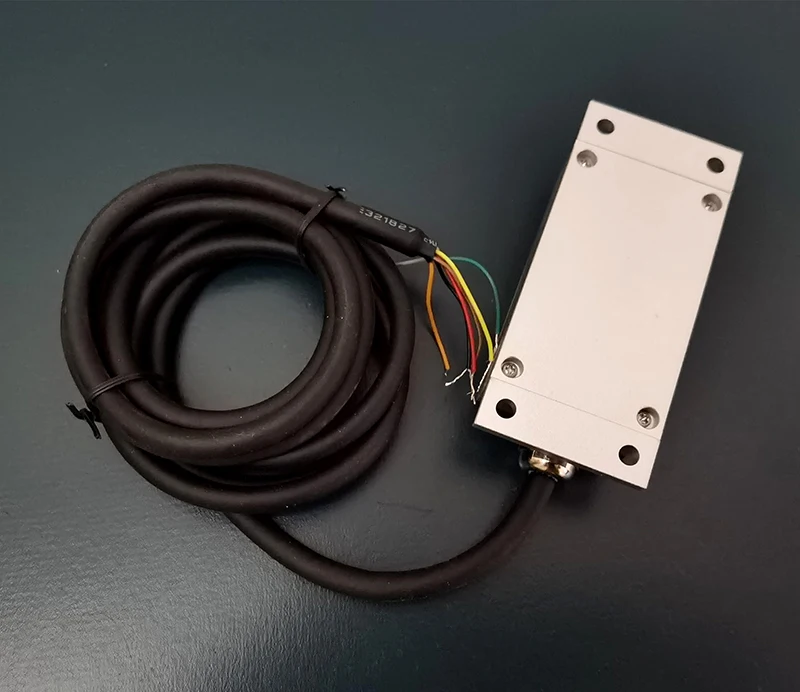

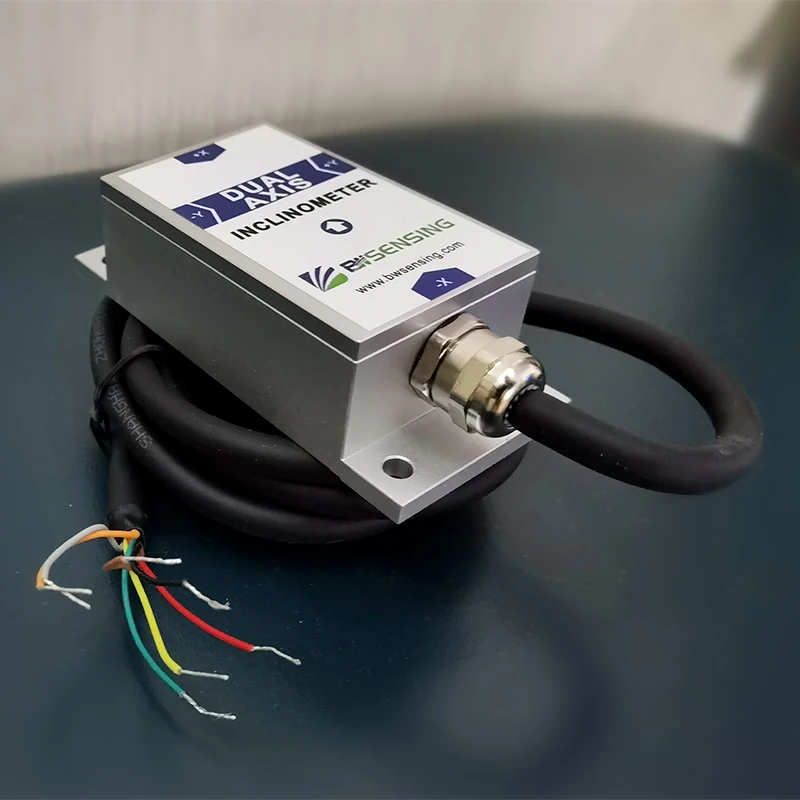

10-жильный кабель x 1,5 м

Уровень защиты

IP67

Материал оболочки

Магний алюминий

Исправить

Винты M4 x4

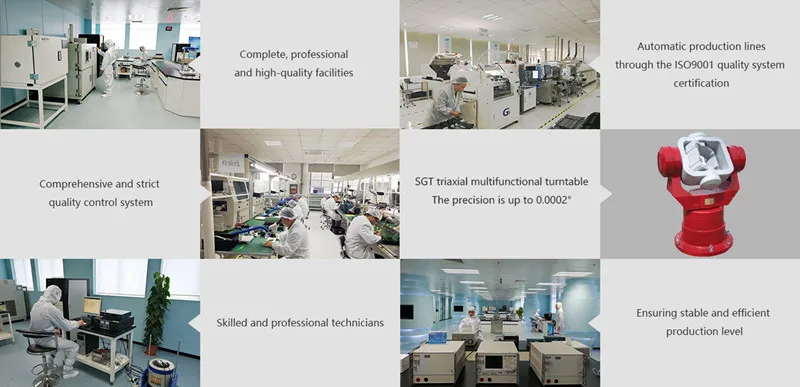

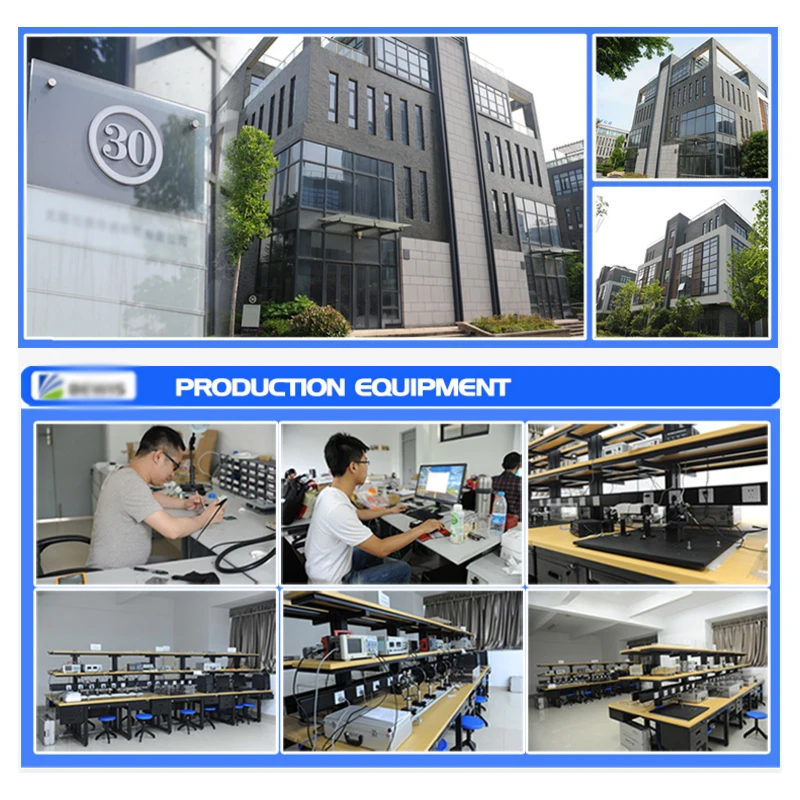

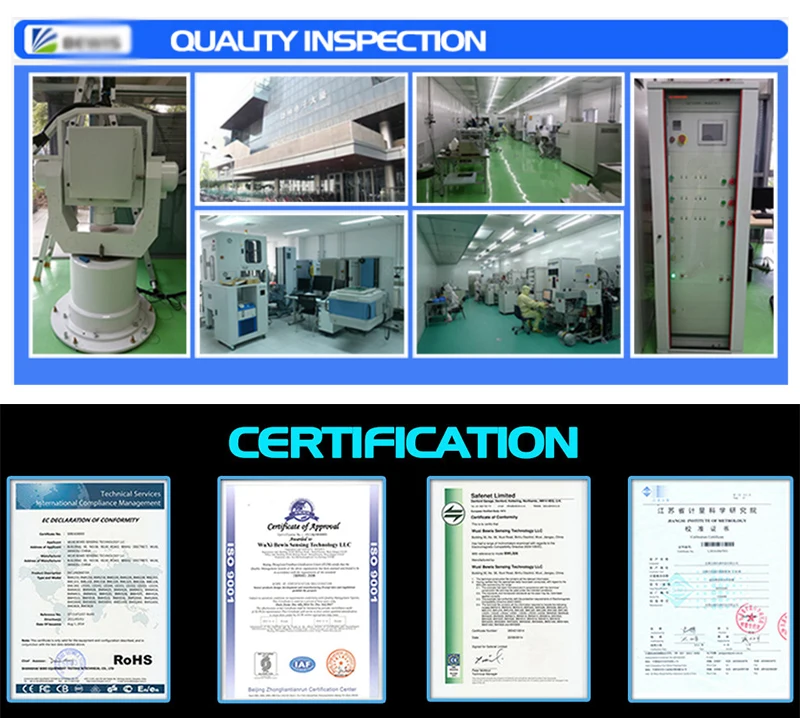

Фабрика и Сертификация:
