DSLogic Plus, нажмите на картинку, чтобы купить, более продвинутый
DSLogic логический анализатор
DSLogic-это логический анализатор на основе USB. На основе Xilinx Spartan-6 FPGA + SDRAM архитектура продукта может обеспечить до 400 МГц в режиме реального времени выборки, состояние 50 МГц выборки, глубина образца 16 м * 16 каналов.
Технические показатели следующие:
Максимальная частота выборки:
4 канала @ 400 МГц
8 каналов @ 200 МГц
16 каналов @ 100 МГц
Всего 256 м (16 м образцов на канал) Глубина встроенной памяти:
С плавной регулировкой измерять пороговое напряжение диапазон: 0,5 V to + 4,5 V
Максимальное время выборки: 50 МГц
Полоса пропускания входного канала: 50 МГц
Входное сопротивление: 250 ком
Диапазон входного напряжения: от-30 В до + 30 в

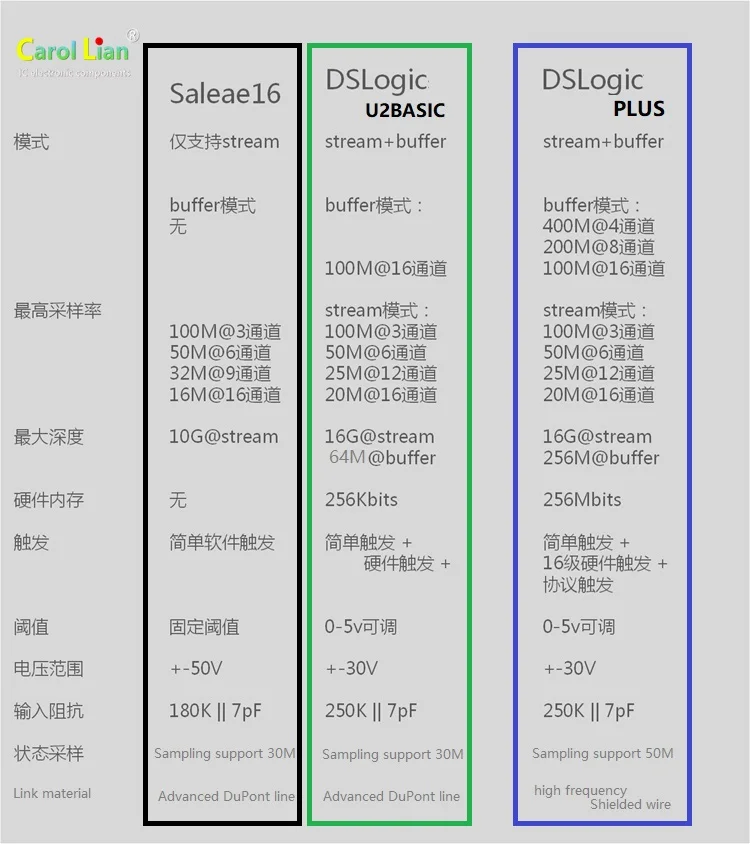

DSLogic отличается от функций логического анализатора другие начального уровня в основном следующие аспекты

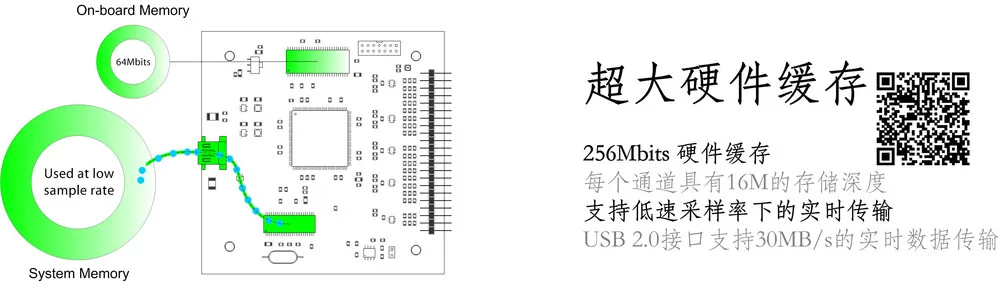

256 Мбит/с встроенной памяти, чтобы гарантировать, что выборки в режиме реального времени данных до 1,6 Гбит/с хранения. Логический анализатор начального уровня пропускная способность мегаполиса или показатели глубины памяти компромиссны, в то же время значительно снижая полезность такого логического анализатора. Например, передача данных в режиме реального времени через usb-память saleae для хранения данных с использованием хост-компьютера, хорошее решение проблемы глубины памяти, но из-за ограниченности полосы пропускания USB, может достигать только 200-300Mbps пропускной способности выборки; Открытый верстак логического анализатора используется внутренний FPGA BRAM в качестве места хранения, Также имеет пробоотборная трубка 1,6 Гбит/с, но объем памяти составляет всего 216 кбит.

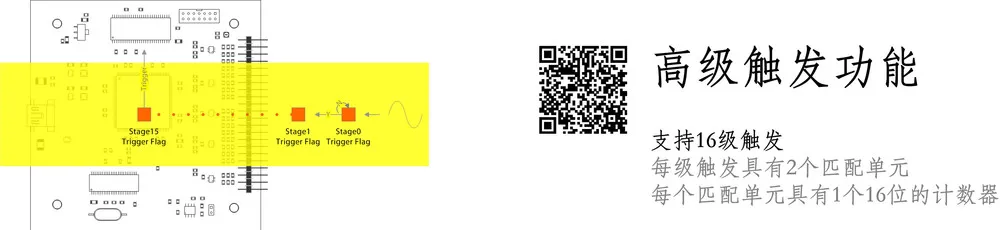

16 сценических комбинированных расширенных функций запуска, легко установить сложные условия запуска. В качестве логического анализатора запускаются наиболее важные характеристики прямого воздействия на точность места выборки. Большинство логических анализаторов начального уровня не имеют продвинутых функций запуска, позволяя пользователям находить и находить проблему в большом количестве бесполезной информации, тратя ценное время.

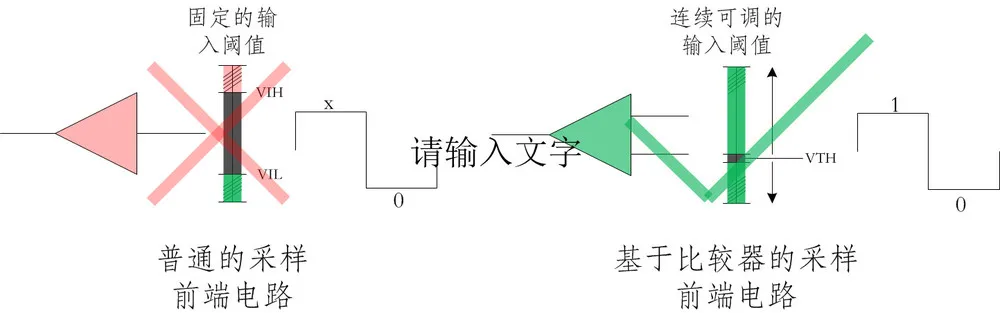

Постоянно Регулируемый пороговый уровень. Основываясь на уровне высокоскоростного компаратора, не только может регулировать уровень предельный уровень для удовлетворения различных сигнала стандартов (1,2 V/1,5 V/1,8 V/3,3 V/5,0 V), И может определить уровень точности до уровня менее 100 мВ для максимальной разницы шума, Значительно уменьшает возможность ложных срабатываний и пробоотборных заусенцев. Большинство логических анализаторов начального уровня используют стандартный интерфейсный чип с фиксированным уровнем напряжения, не могут гарантировать точность результатов выборки.

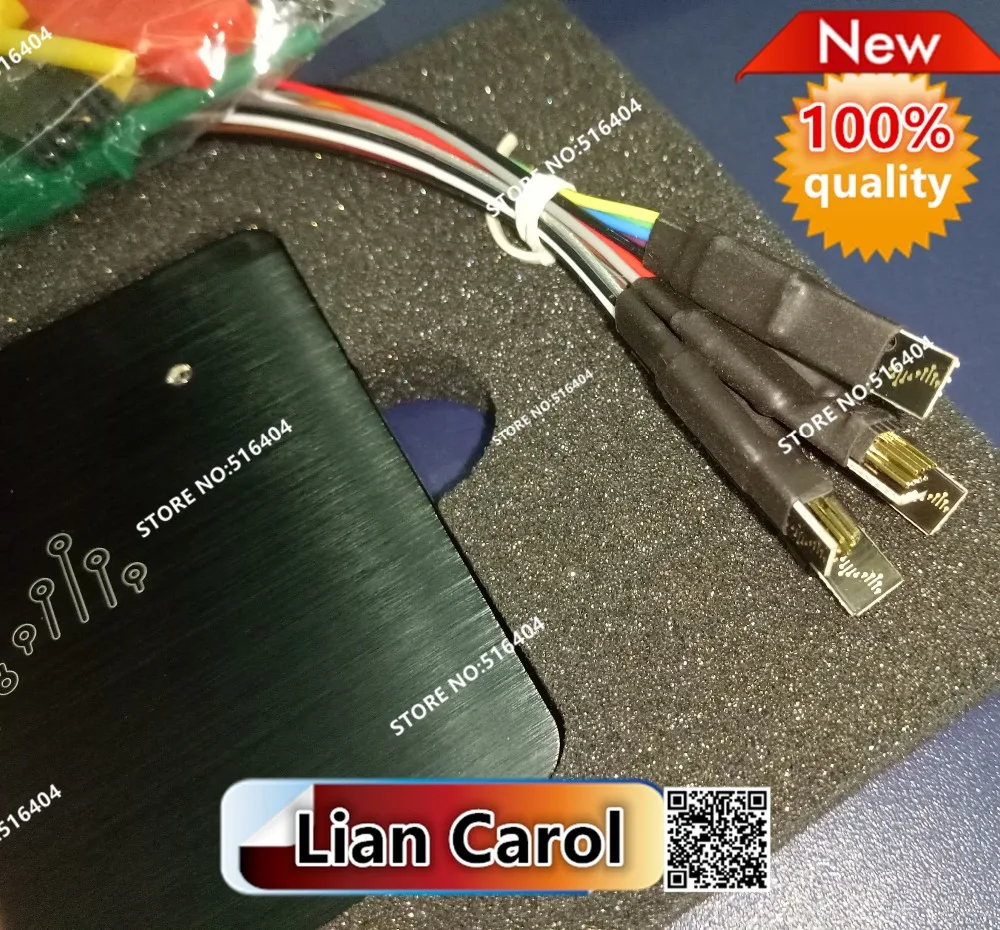

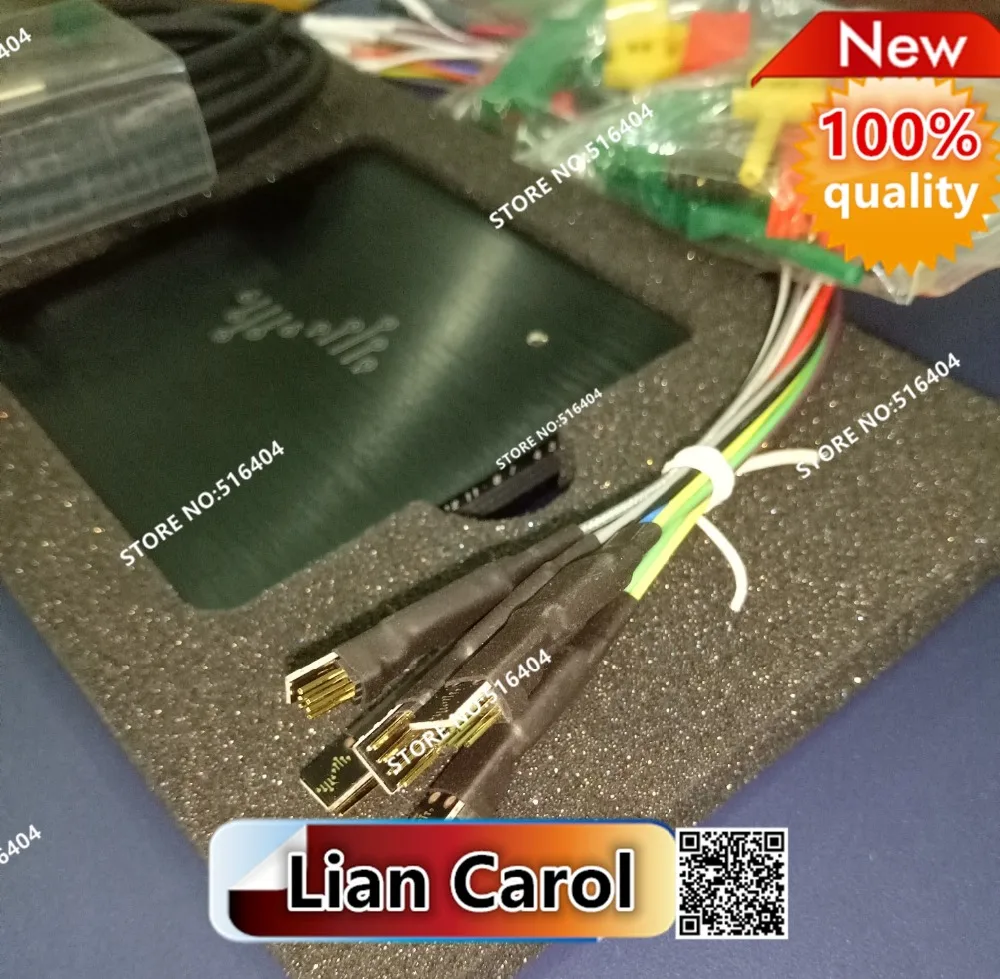

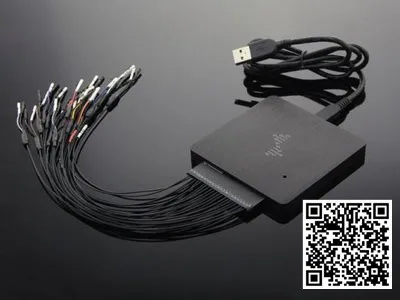

Используйте экранированный кабель fly line коннектор. Экранированный кабель является стандартным на высококлассном логическом анализаторе, вы можете обеспечить целостность отобранных цепей сигнала, уменьшая степень искажения отобранного сигнала. Большинство логических анализаторов начального уровня используют Обычный кабель DuPont для подключения логического анализатора и измеренного сигнала, разрывы импеданса и проблемы с отскоком грунта создают серьезные искажения сигнала, который влияет на логический анализатор на измеряемом уровне сигнала.

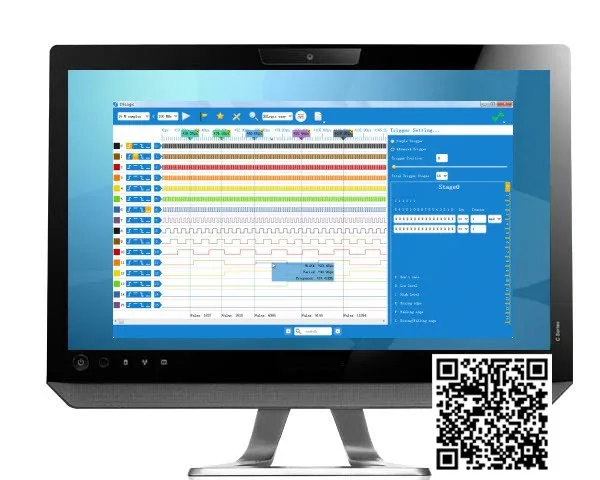

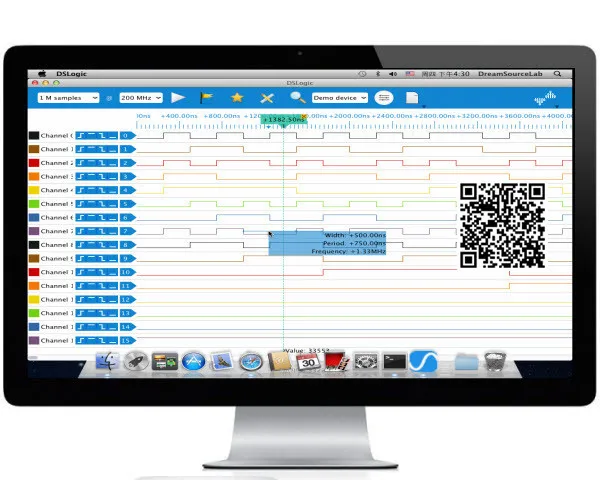

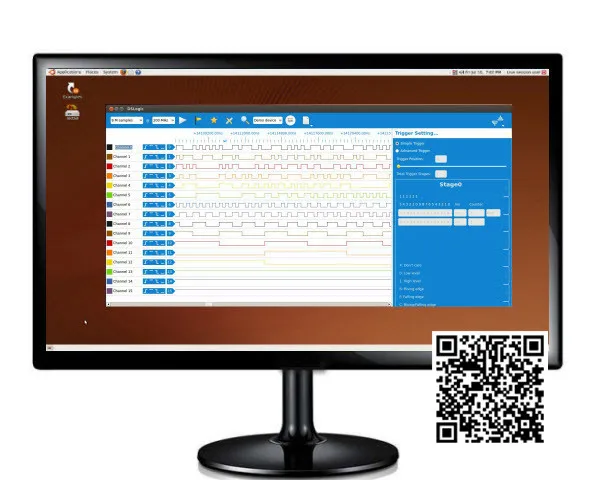

Наше программное обеспечение для ПК использует ту же архитектуру с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протоколов. При поддержке сообщества с открытым исходным кодом это число будет продолжать расти. Каждый человек думал, что этот Бесплатный протокол разбирает библиотеки, чтобы сделать свой собственный вклад.
Загрузка драйвера: пожалуйста, оставьте сообщение, мы отправим соединение в соответствии с заказом
