Описание товара

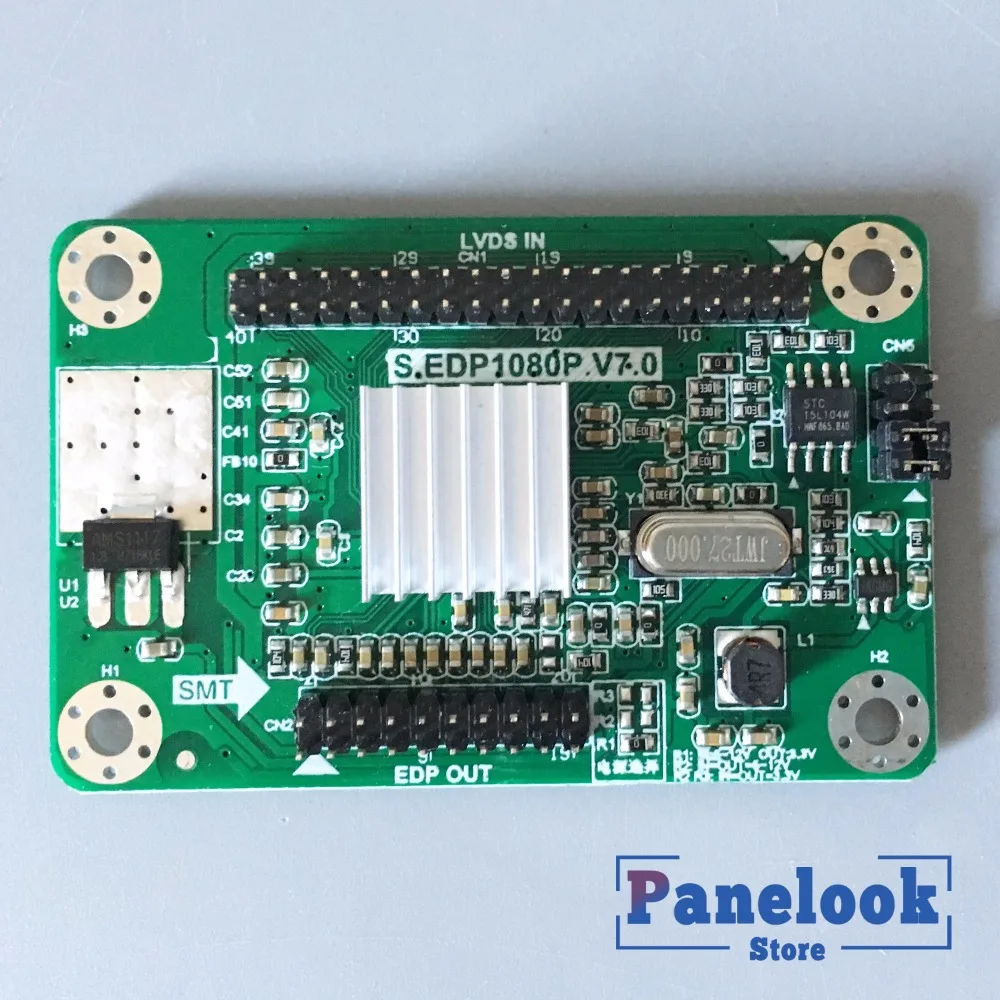

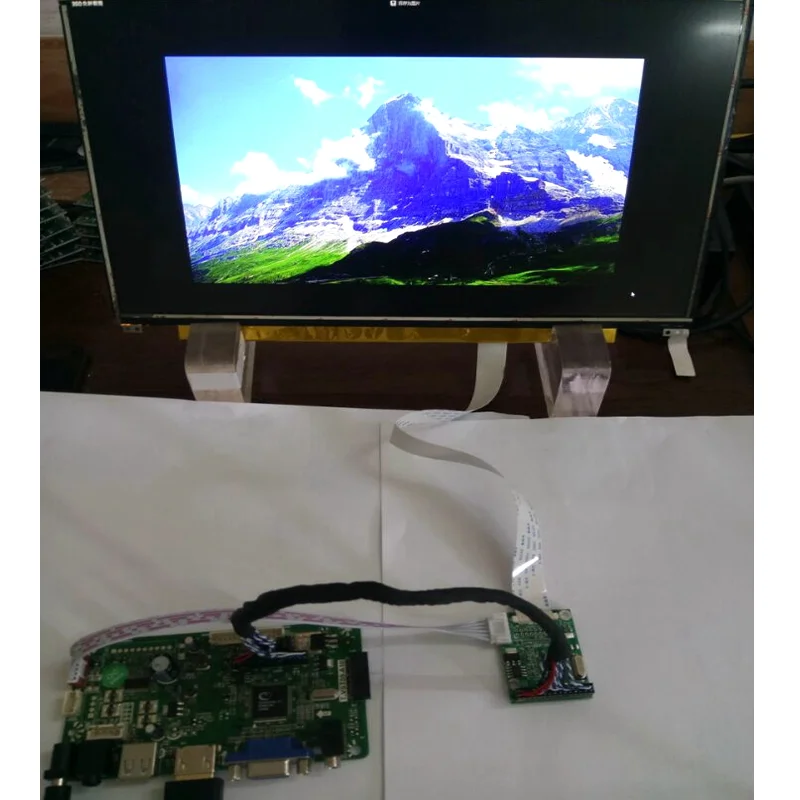

S.EDP1080P.V7.0-это универсальный адаптер LVDS EDP 7-го поколения, который используется Guangzhou Pingying Cool Electronic Technology Co., Ltd. для удовлетворения потребностей пользователей в портах отображения EDP. С универсальной прошивкой диска, с помощью программы, чтобы выбрать шапку для руководства, чтобы успешно управлять рынком 90% экран EDP. Вход сигнала LVDS поддерживает один 6, один 8, один 10, двойной 6, двойной 8, двойной 10 бит сигнала. По ПИД выходной сигнал отлично sup Порты и разъёмы s Дисплей Порты и разъёмы 1.1A спецификации, который sup Порты и разъёмы s с разрешением до 1080*1200 (4 пер.) и UXGA 10-битная цвета.
Чтобы уменьшить помехи от EMI, этот продукт использует уникальную технологию spread spectrum SSC, она может помочь клиентам легко получить сертификацию EMC, доступ к сертификации 3C, продукт прошел внутреннюю сертификацию 3C.
Описание интерфейса дисплея
Порт дисплея является стандартом интерфейса цифрового дисплея высокой четкости, вы можете подключить компьютер и монитор, вы также можете подключить компьютер и домашний кинотеатр. В настоящее время на рынке часть ЖК-панели-это интерфейс порта дисплея (называемый DP или EDP интерфейсом), этот интерфейс не является общей платой драйвера ЖК LVDS, необходимо увеличить LVDS переключатель EDP доска на идеальный светильник.
Экран EDP характеристики интерфейса текущего рынка два основных: один 30pin, другой 40pin, этот интерфейс особенный, обычно нужно заказать провод или перемычку, для того, чтобы клиенты могли сэкономить jumper trouble, у меня есть широко используемый экран EDP line, Если вам нужно войти на страницу, чтобы понять, следующий адрес будет иметь ссылку.

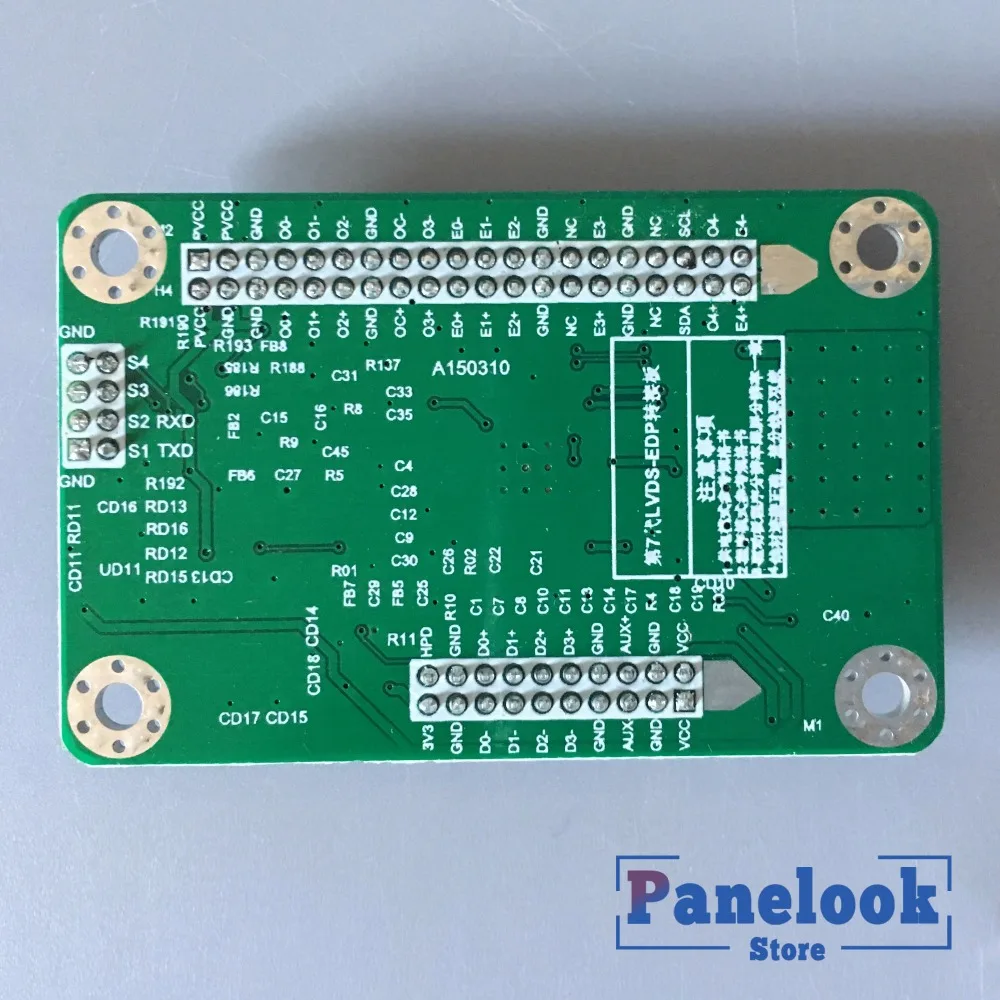

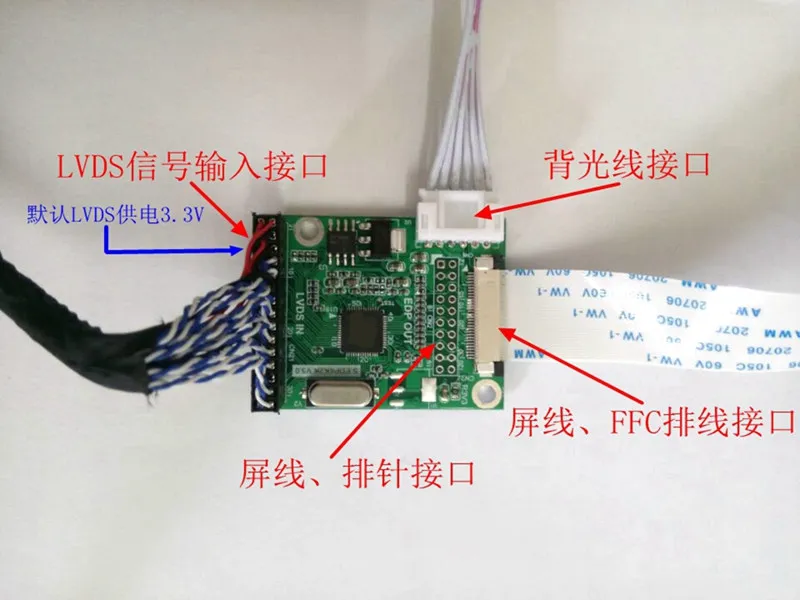

Определение интерфейса платы
Интерфейс S.EDP1080P.V7.0 определяется следующим образом:
Инструкции по питанию платы

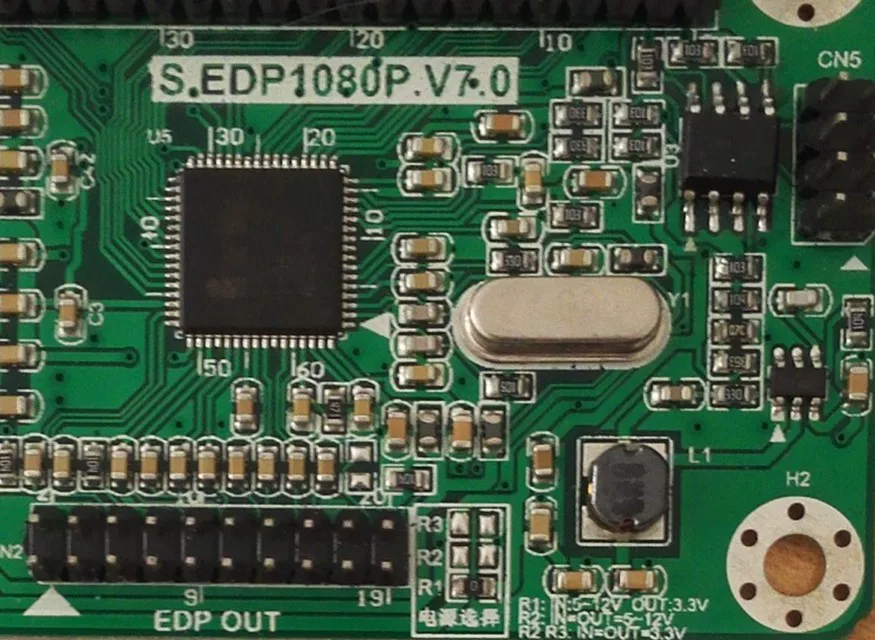

Питание платы SEDP1080P.V7.0 имеет следующие режимы, пользователю необходимо отобразить напряжение экрана, чтобы выбрать соответствующий режим, режим питания платы адаптера в основном определяется RD1 и RD2. R1, R2 и R3 (даже сопротивление 0R-0603), как показано ниже:
Режим 1 (заводским настройкам по умолчанию) (для 3,3 V экрана): экран EDP подача напряжения 3,3 V (просматривать экран техническими характеристиками), R1 сварки 0R-0603 сопротивления, R2, R3 не сварка, В то время как плата привода (Выходная LVDS Сигнальная плата), чтобы управлять напряжением экрана, чтобы перейти на выход 5 В или 12 В. (Не беспокойтесь о входном 5V или 12V будет гореть экран спасателя, операционная транспортных средств доска напряжение конверсионный чип напряжение будут переведены на 3,3 V постоянного тока до экран EDP).
Режим 2 (для экрана 5 В или 12 В): экран EDP напряжение питания 5 В или 12 В (технические характеристики экрана обзора), R2 Сварка 0R-0603 сопротивление, R1 R3 не сварка, В то время как плата привода (Выходная LVDS Сигнальная плата) приводит напряжение экрана, чтобы перейти к выходу 5 В или 12 В. (Обратите внимание, что напряжение источника питания этого режима экран EDP такой же, как напряжение ведущей пластины платы драйвера, этот режим не может быть использован для точки 3,3 V экран EDP).
Режим 3 (для 3,3 V экран и езды на автомобиле напряжение составляет всего 3,3 V выход): экран EDP напряжение питания 3,3 V и привод платы может только в том случае, выход 3,3 V напряжение привода, r2 R3 Сварка 0R-0603 сопротивление, R1 не сварка, во время вождения платы (выход LVDS Сигнальная плата) Для того чтобы управлять напряжения экрана, чтобы перейти к 3,3 V выход. (Обратите внимание, что этот режим на дисковод напряжение требования относительно высоки, настоящую пропускную способность для того, чтобы быть достаточно (1A или около того), диапазон напряжения: 3,15 V-3,6 V, нет при нормальных условиях эксплуатации и напряжения больше, чем 3,6 в наличие приведет к повреждению экрана и ПИД доска риска).
Инструкции по проводке

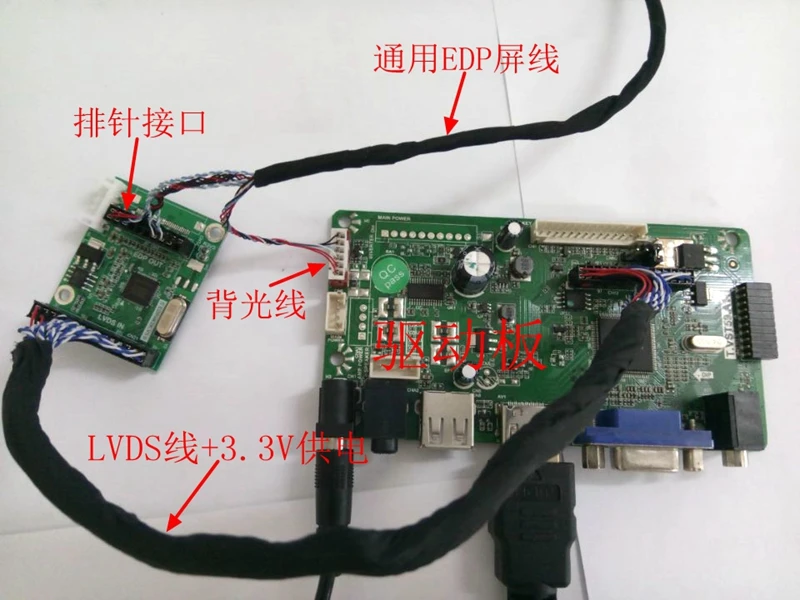

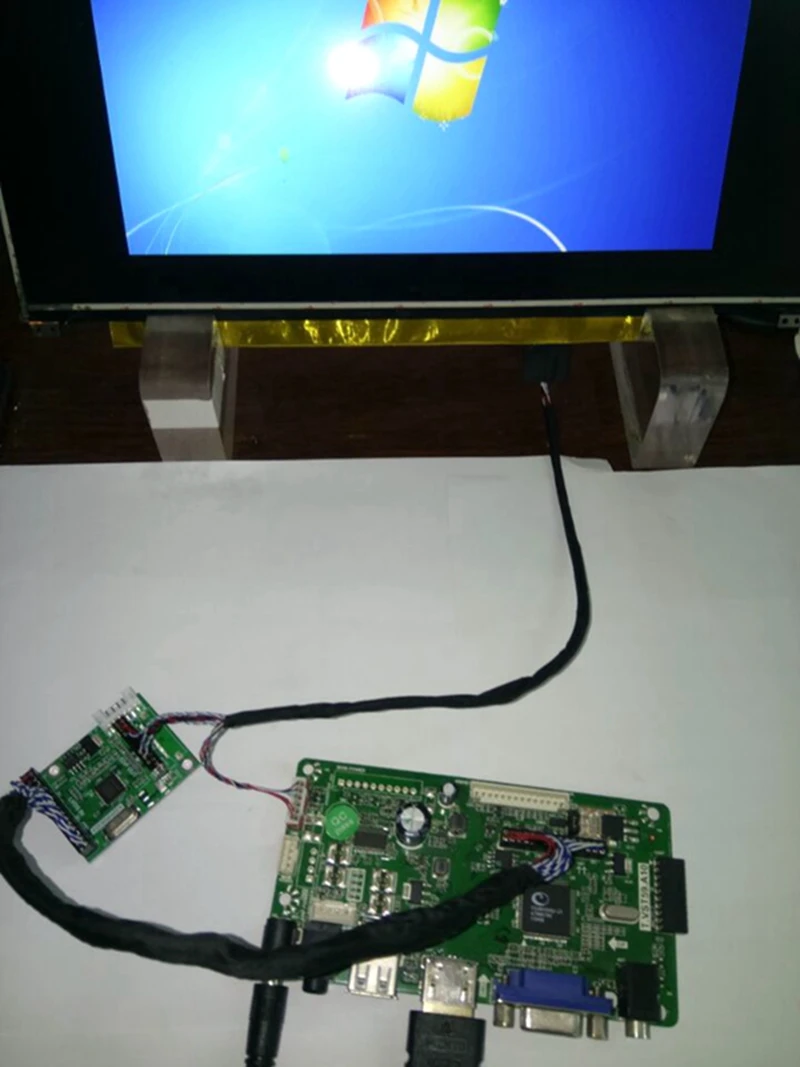

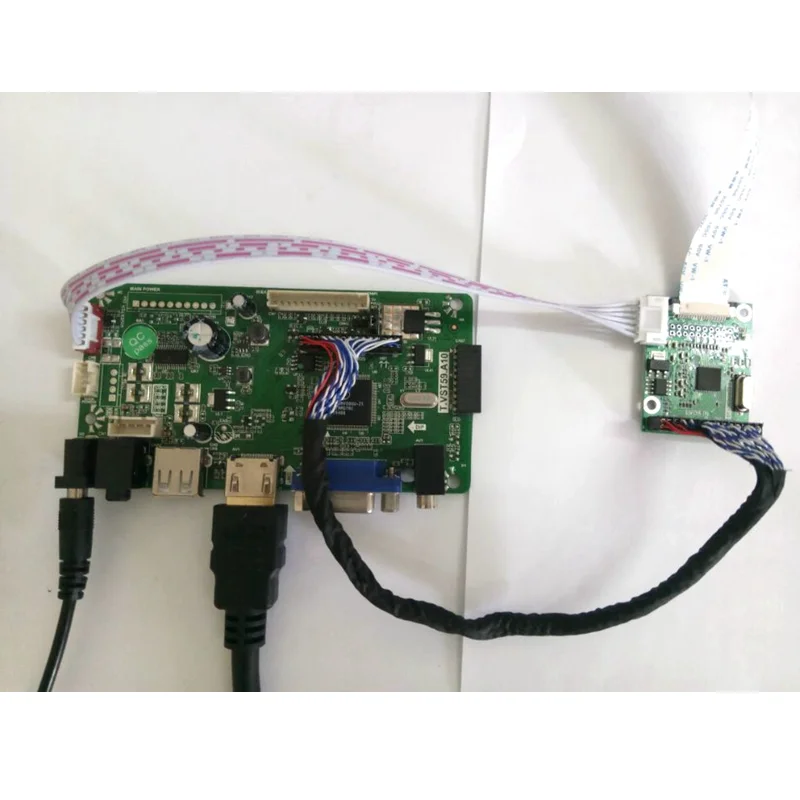

Для того, чтобы правильно подключить по ПИД коммутатор на экран EDP правильно, что вам нужно, чтобы найти экран EDP техническими характеристиками. Экран EDP обычно горит несколькими линиями данных, которые связаны (VCC, GND, AUX_P, AUX_N, LANE data, HPD).

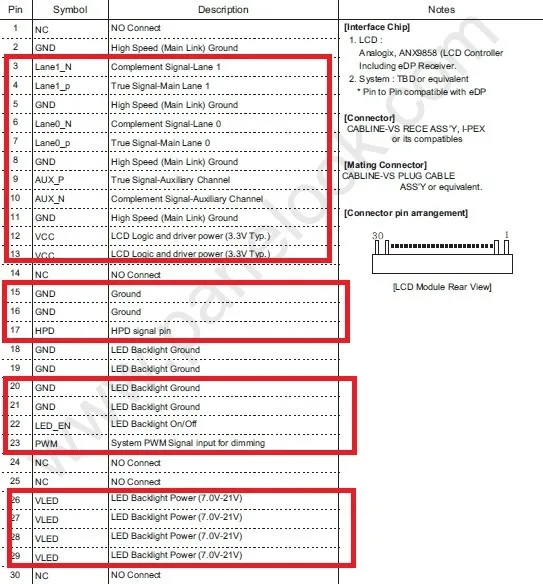

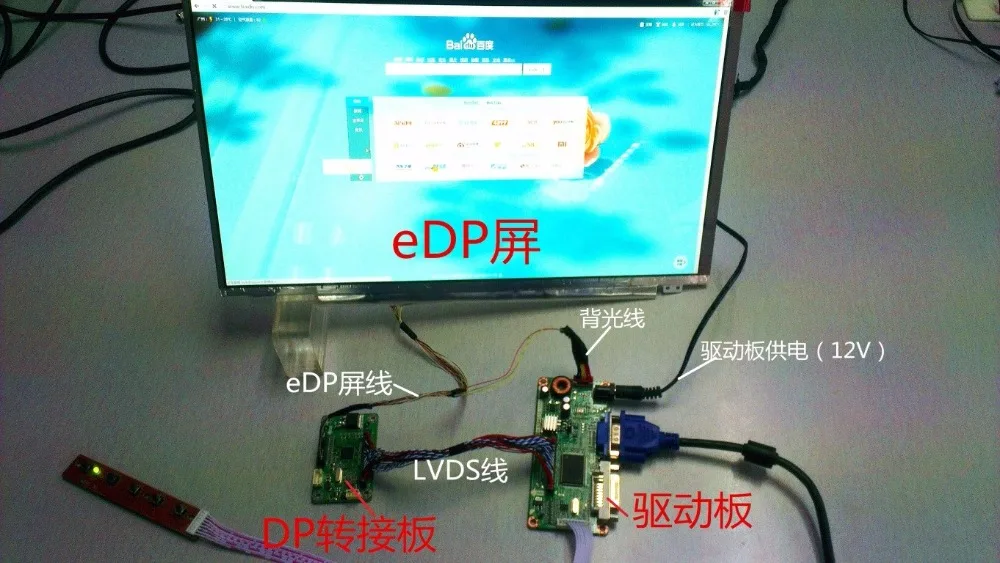

В качестве примера можно объяснить специфическую проводку: на следующем рисунке показан экран EDP, красная часть соответствующей коробки должна подключаться к адаптерной плате EDP CN2 socket.

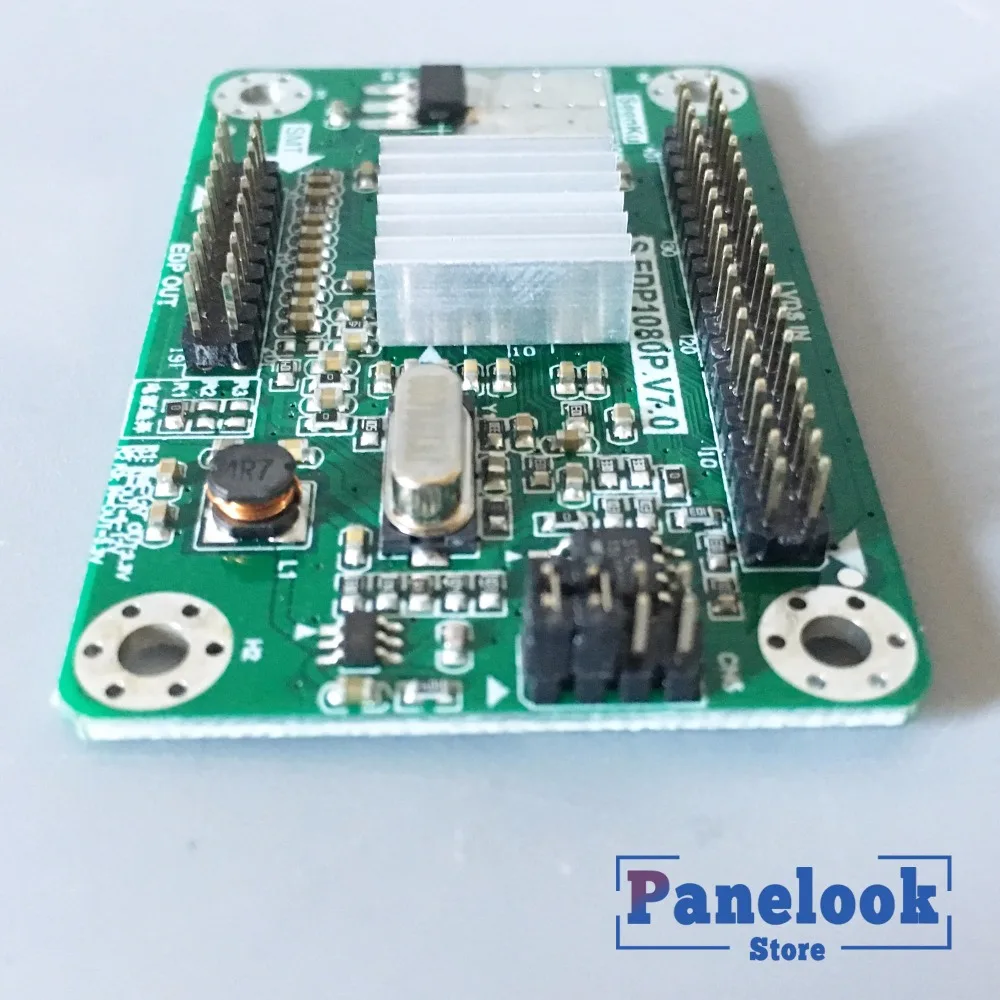

Инструкции по прыжкам
Продукты S.EDP1080P.V7.0 на борту поставляются с MCU, система должна MCU на чипе преобразования EDP инициализации, другой экран EDP, параметры инициализации системы будут отличаться. Но на рынке экран DP разделен на каналы: Одноканальный (Lane0), двухканальный (Lane0, Lane1), четыре канала (Lane0, Lane1, Lane2, Lane3).
Коммутатор был запрограммирован с универсальной прошивкой, которая в основном может поместиться 90% экран EDP на рынке. Пожалуйста, используйте экран EDP и номер полосы для выбора программы jump cap. Для выбора программы обратитесь к следующей таблице (описание комбинации шапок: плюс шапочки для 1, без шапочки для 0)
Требования к выходу LVDS
Плата передачи программы в соответствии со спецификациями экрана прыгать После правильного, плата драйвера LVDS также требуется. Дифференциальная Сигнализация пониженного напряжения Разрешающая способность на выходе должны соответствовать экран EDP разрешение, иначе экран EDP не может быть отображена.
Пример: ваш экран EDP N133HSE-EA1, спецификация экрана просмотра-экран 192*1080 2LANE-8BIT, затем программа платы адаптера должна перейти в режим 8 или режим 6; Если вы используете шаблон 8, тогда плата драйвера LVDS выведет двойной сигнал 18 1920*1080 VESA.
Если вы используете модель 16, плата драйвера LVDS выводит стандартный сигнал double 18 1920*1080 JEIDA.
Примечание: драйвер платы программы, насколько это возможно, в соответствии с экран EDP техническими характеристиками, чтобы соответствовать экрана (тактовый генератор, CMS свободное программное обеспечение, H-общая, V-общая параметров настройки) В противном случае части экран EDP может быть ненормальным. Кроме того, чип платы драйвера с лучшей буферной функцией, слишком низкий чип драйвера не очень хорош. Как и рынок V59, NT68676 и более высокий конец чипа можно использовать с идеальным сочетанием.
История:
M116NWR1 R5 Дракон 11,6 "ЖК-дисплей экран 1366 × 768
N133HSG-DJ1 Chi Mei 13,3 "ЖК-дисплей стекло 1920 × 1080
B156XW02 V2 HW0A AUO 15,6 "ЖК-экран 1366 × 768
N156BGE-E21 PDF Chi Mei 15,6 "ЖК-дисплей экран 1366 × 768
B140XTN01.0 AUO 14,0 "ЖК-экран 1366 × 768
LTN141AT16-003 002 001 Samsung 14,1 "ЖК-экран 1280 × 800
LP140WD1-TPD1 LG14.0 "ЖК-экран 1600 × 900
B131HW02 V0 AUO 13,1 "ЖК-экран 1920 × 1080
B131HW01 V0 AUO 13,1 "ЖК-экран 1920 × 1080
CLUB133UA03 PDF КПП 13,3 "ЖК-дисплей экран 1600 × 900
LP133WP1-TPB1 LG13.3 "ЖК-экран 1440 × 900
LP116WH4-TJA1 TLA2 TPA1 LG11.6 "ЖК-стекло 1366 × 768
LTN116AT01-A04 ЖК-экран Samsung 11,6 "1366 × 768
B141PW04 V1 HW0A AUO 14,1 "ЖК-экран 1440 × 900
LP156WH6-TJA1 LG15.6 "LCD стекло 1366 × 768
B116XW05 V004 V001 V1 V6 AUO 11,6 "LCD 1366 × 768
B141EW05 V5 AUO 14,1 "ЖК-экран 1280 × 800
B160HW02 V0 AUO 16,0 "ЖК-экран 1920 × 1080
LP173WF2-TPB2 TPA1 LG17.3 "ЖК-экран 1920 × 1080
B121EW09 V4 AUO 12,1 "ЖК-экран 1280 × 800
LP141WP2-TPA1 LG14.1 "ЖК-экран 1440 × 900
LTN133AT17-102 Samsung 13,3 "ЖК-экран 1366 × 768
N141I6-D11 Chi Mei 14,1 "ЖК-экран 1280 × 800
N173HHF-E21 Chi Mei 17,3 "ЖК-дисплей экран 1920 × 1080
LP133WH1-TPD1 LG13.3 "ЖК-экран 1366 × 768
LP156WH2-TPB1 LG15.6 "ЖК-экран 1366 × 768
LP156WD1-TPB1 LG15.6 "ЖК-экран 1600 × 900
LP156WF1-TPB1 LG15.6 "ЖК-экран 1920 × 1080
LP141WX5-TPP1 LG14.1 "ЖК-экран 1280 × 800
LP133WP1-TPA1 LG13.3 "ЖК-экран 1440 × 900
LP121WX3-TPB1 LG12.1 "ЖК-экран 1280 × 800
HV121WX5-120 121 PDF HYDIS12.1 "ЖК-экран 1280 × 800
B140XW01 V4 AUO 14,0 "ЖК-экран 1366 × 768
B140RW01 V2 AUO 14,0 "ЖК-экран 1600 × 900
LTN141AT08-301 AT09-301 Samsung 14,1 дюймовый ЖК-экран 1280X800
B156XTN03.1 AUO 15,6 дюймов ЖК-дисплей экран 1366X768
CLAA156WA12 12A CPT 15,6 "ЖК-экран 1366 × 768
LM270WQ1-SDB1 SDC1 SDE3 SDC2 lg27,0 "ЖК-экран 2560 × 1440
M190PP01 V0 AUO 19,0 "ЖК-экран 1440 × 900
LM240WU6-SDA1 lg24,0 "ЖК-экран 1920 × 1200
LM215WF3-SDA1 LG21.5 "ЖК-экран 1920 × 1080
CLAA173UA12 CPT 17,3 "ЖК-экран 1600 × 900
M201SP01 V2 AUO 20,1 "ЖК-экран 1680 × 1050
N116HSE-EA1 Chi Mei 11,6 дюймов 1920X1080
N133HSE-EA1 Chi Mei 13,3 дюймов 1920X1080
Во-первых, размер изделия

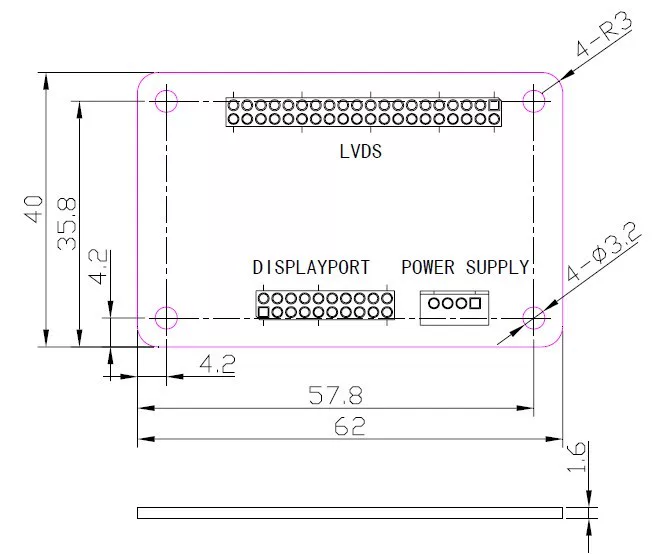

(A) Размер установки платы PCB
Размер S.EDP1080P.V7.0 62 мм (Д) * 40 мм (Ш) * 17 мм (В)
Вопросы и ответы
1, экран подключен к хорошей линии питания, экран EDP подсветка не яркая?
A: Подсветка не связана с электронной обработки данных передачи, пожалуйста, убедитесь, что экран EDP Подсветка с дисковод Подсветка разъем соединения корректен, сосредоточиться на проверке VLED PWM LED_EN GND, см. Таблицу 2-1 выше. Также необходимо обратить особое внимание: дисковод BLON высока (3,3 V или 5V), ADJ LED PAR/PWM до 3,3 V или 5V или рабочий цикл может не быть равно 0.
2, затем хорошая линия загрузки, экран может быть нормальный светильник, но цвет не является правильным или Huaping?
О: сначала отрегулируйте значение карты LVDS платы драйвера, чтобы войти в заводское меню платы драйвера (Что касается того, как войти в заводское меню LVDS карты, пожалуйста, проконсультируйтесь с поставщиком платы драйвера, материнская плата Leroy может предоставить некоторую информацию) значения карты LVDS отлажены или Huaping, Пожалуйста, проверьте плату драйвера, подключенную к адаптерной плате EDP LVDS сигнала, независимо от того, правильно ли это.
3, затем хорошая линия загрузки, подсветка, но экран не экран, серый экран?
A: Пожалуйста, подтвердите, что драйвер платы программы соответствует разрешение программы, программу в соответствии с экран EDP техническими характеристиками, чтобы соответствовать экрана (тактовый генератор, CMS свободное программное обеспечение, H-общий объем V-общие параметры настройки), затем Проверьте правильность проводки (источник питания, экран EDP, линия LVDS), И, наконец, проконсультируйтесь с Отделом послепродажного обслуживания.
