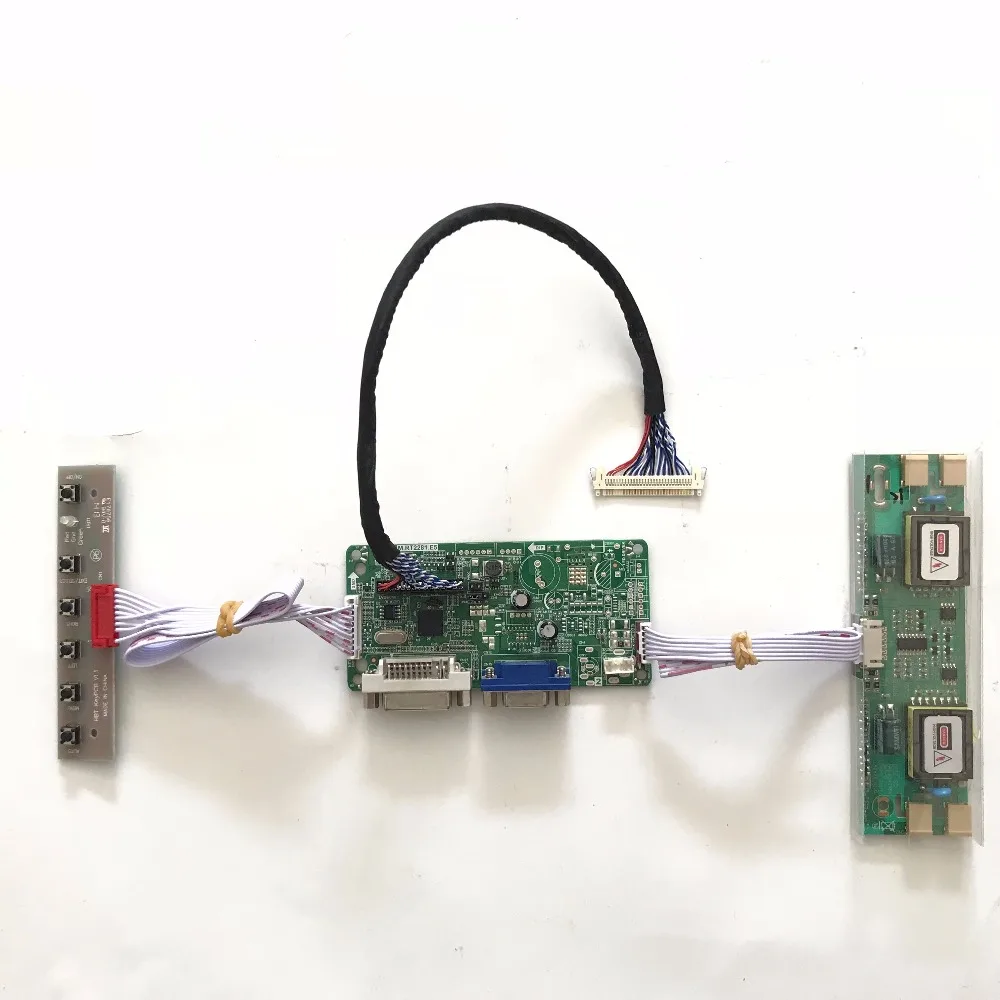

RT2281 универсальная плата контроллера DVI VGA LCD для 22 дюймов 1680x1050 M220EW01 V0 4 комплект для монитора CCFL LVDS Easy DIY

Описание товара

1. Общее описание

M.RT2881.E5-Универсальный ЖК-монитор. Он предназначен для поддержки двух/одиночных LVDSЖК-панель.Основная особенность M.RT2881.E5 может поддерживать вход VGA, DVI.

Примечание: спецификация платы включает описание всех функций. Таким образом, нашаКлиенты могут выбрать функции, которые они требуют для производства платы. Но спецификация можетБыть введенным универсально.

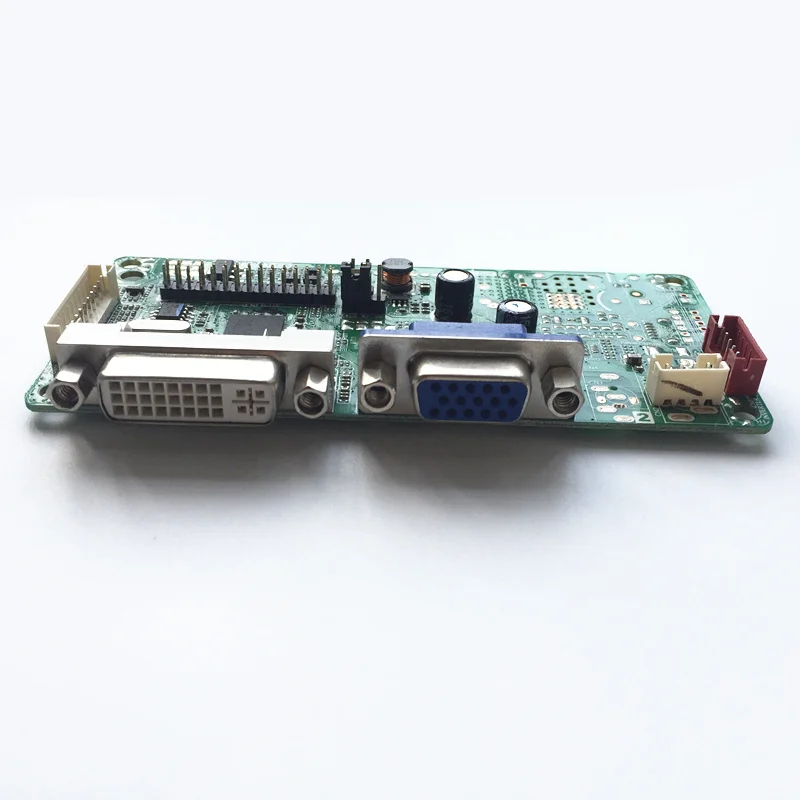

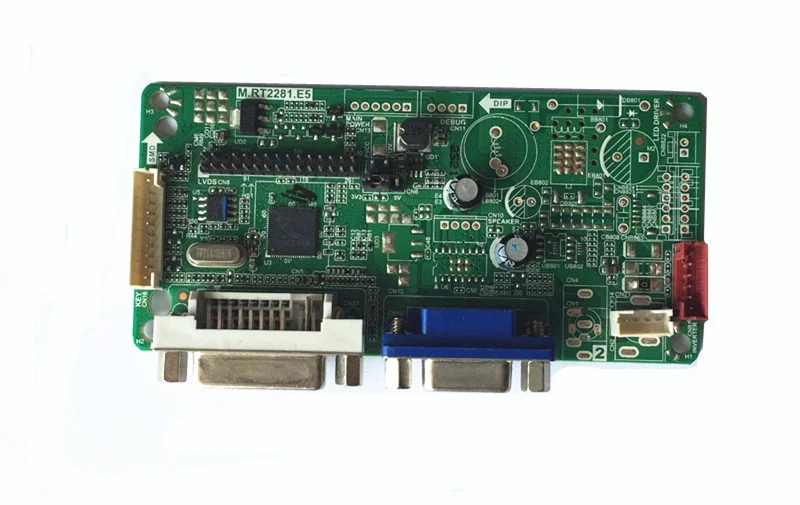

2. Функция компоновки

Все следующие фотографии приведены только для справки. Пожалуйста, выберите реальные объекты в соответствии со стандартами.Высота М. RT2881.E5

3. Особенности

Ниже Вы найдете подробную информацию

Основной набор микросхем

RTD2281CL

Язык OSD

OSD

Азиатско-тихоокеанский

Упрощенный китайский, традиционный китайский, английский, французский,

Немецкий, итальянский, испанский, португальский, японский, корейский

(Опционально)

Панель

Тип панели

TFT LCD

Интерфейс

Одноместный/Двойной LVDS

Максимальное разрешение

1920*1080

Питание до панели

3,3 В, 5 В, 12 В

Управление

В режиме ожидания Мощность потребление <0,2 W (плата только)

Типы кнопок

Интерфейс наземного ключа

Примечание: 1. Лицензии, связанные со спецификациями выше, должны быть получены самими клиентами.

2. Когда 3,3 V Панель Irush?1000mA, Inormal?600mA, пожалуйста, свяжитесь с инженерами, чтобы подтвердить

3,3 V Панель источника питания компонент более удобного выбора.

3. Максимальный ток USB2.0: 500 мА. Большой ток УДАРА USB устройства (превышает 500 мА) может привести

Для работы с ненормальными режимами;

4. Нормальный рабочий ток панели 5 в <= 1500ма.

4. Размеры печатной платы

Размер (мм) :107 (Д) * 66 (Ш) * 17 (В)
